C4BB04F1 - 607

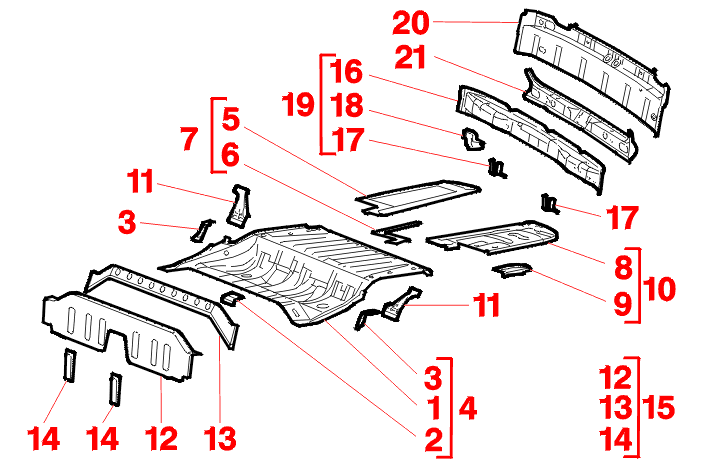

TUNNISTAMINEN, TAKALATTIA
HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (1) takalattia | ei | 0.67 | - |
| (2) takaselkänojan kiinnityksen keskimmäinen vahvike | ei | 1.95 | |
| (3) takaistuimen kiinnituksen vahvikkeet | ei | 1.17 | |
| (4) koottu takalattia | kyllä | - | 1+2+3 |
| (5) takalattian jatke oikealla | ei | 0.67 | - |
| (6) jatkeen vahvike | ei | 1.95 | |
| (7) takalattian vahvike oikealla koottuna | kyllä | - | 5+6 |
| (8) takalattian jatke vasemmalla | ei | 0.67 | - |
| (9) pakoputkiston kannatin koottuna | ei | 2.93 | |
| (10) takalattian jatke vasemmalla koottuna | kyllä | - | 8+9 |
| (11) selkänojan tuen vahvike | kyllä | 1.47 | - |
| (12) poikkipalkki korokkeella | ei | 0.77 | |
| (13) reunalla varustetun poikkipalkin kaksoispelti | ei | 0.77 | |
| (14) poikkipalkin vahvike | ei | 0.97 | |
| (15) reunalla varustettu poikkipalkki koottuna | kyllä | - | 12+13+14 |
| (16) poikkipalkki | ei | 1.17 | - |
| (17) pitkittäispalkin takavahvike | ei | 1.47 | |
| (18) hinausrenkaan tuki koottuna | ei | 1.95 | |
| (19) takapoikkipalkki koottuna | kyllä | - | 16+17+18 |
| (20) takaverhous | kyllä | 0.87 | - |
| (21) takalevyn kaksoispelti | kyllä | 0.77 - 1.76 | liitetty(t) osa(t) |

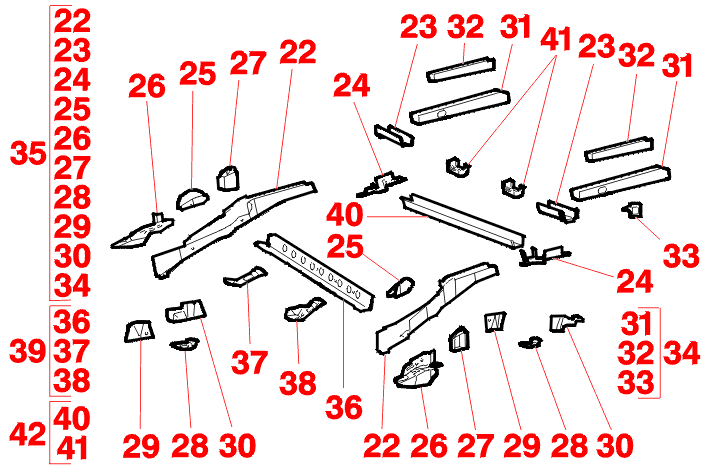

HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (22)etupitkittäispalkki | ei | 1.17 | - |
| (23) taka-akselin poikkipalkin pää | kyllä | 1.47 | |
| (24) takapoikkipalkin vahvike | kyllä | 2.44 | |
| (25) taka-akseliston etukiinnityksen vahvike | ei | 2.44 | |
| (26) taka-akselin poikkipalkin kannatin | ei | 2.44 | |
| (27) turvavyön vahvike koottuna | ei | 1.47 | |
| (28) joustintuen kannatin | ei | 1.47 | |
| (29) joustintuen sisemmän kannattimen vahvike | ei | 1.47 | |
| (30) joustintuen ulomman kannattimen vahvike | ei | 2.44 | |
| (31) takakotelo | ei | 0.87 | |
| (32) takapitkittäispalkin vahvike | ei | 1.17 | |
| (33) pakoputkiston takakannatin koottuna | ei | 1.95 | |
| (34) koottu takapalkki | kyllä | - | 31+32+33vasen puoli |
| (35) pitkittäispalkki koottuna | kyllä | - | 22+23+24+25+26+27+28+29+30+34 |
| (36)takalattian etupoikkipalkki | ei | 0.67 | - |
| (37) keskimmäisen takaturvavyön vahvike oikealla | ei | 1.95 | |
| (38) keskimmäisen takaturvavyön vahvike vasemmalla | ei | 1.95 | |
| (39) takalattian etupoikkipalkki koottuna | kyllä | - | 36+37+38 |
| (40) taka-akselin poikkipalkki | ei | 1.17 | - |
| (41) poikkipalkin väliseinä koottuna | ei | 1.80 | |
| (42) taka-akselin poikkipalkki koottuna | kyllä | - | 40+41 |
