C4BG0RF1 - 607

IRROTUS - KIINNITYS VARAPYÖRÄN KOTELO

1 - TYÖKALUT

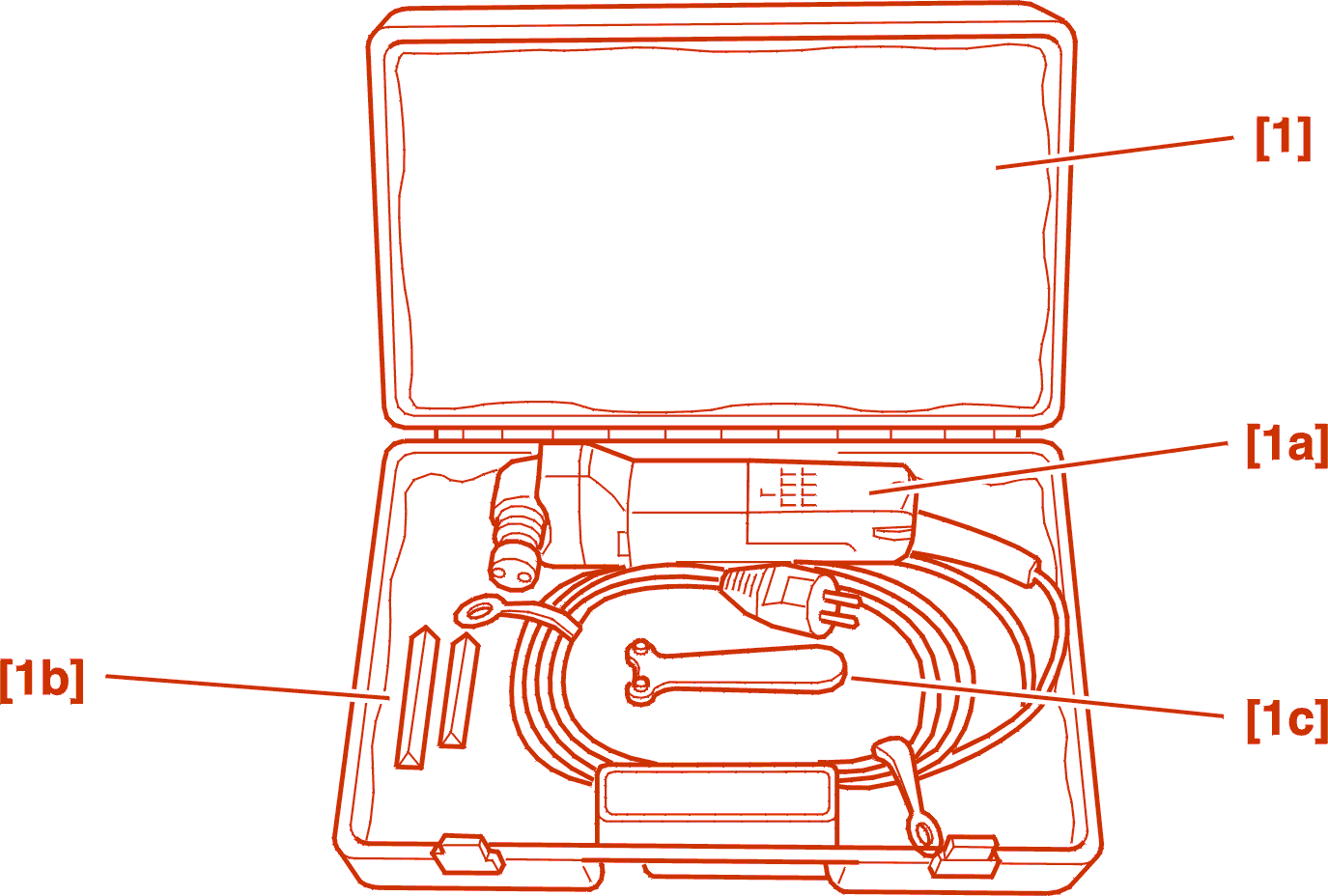

[1] Sähköveitsisarja FEIN .

Kokonaisuus :

• [1a] sähköveitsi
• [1b] hiomakivi
• [1c] avain

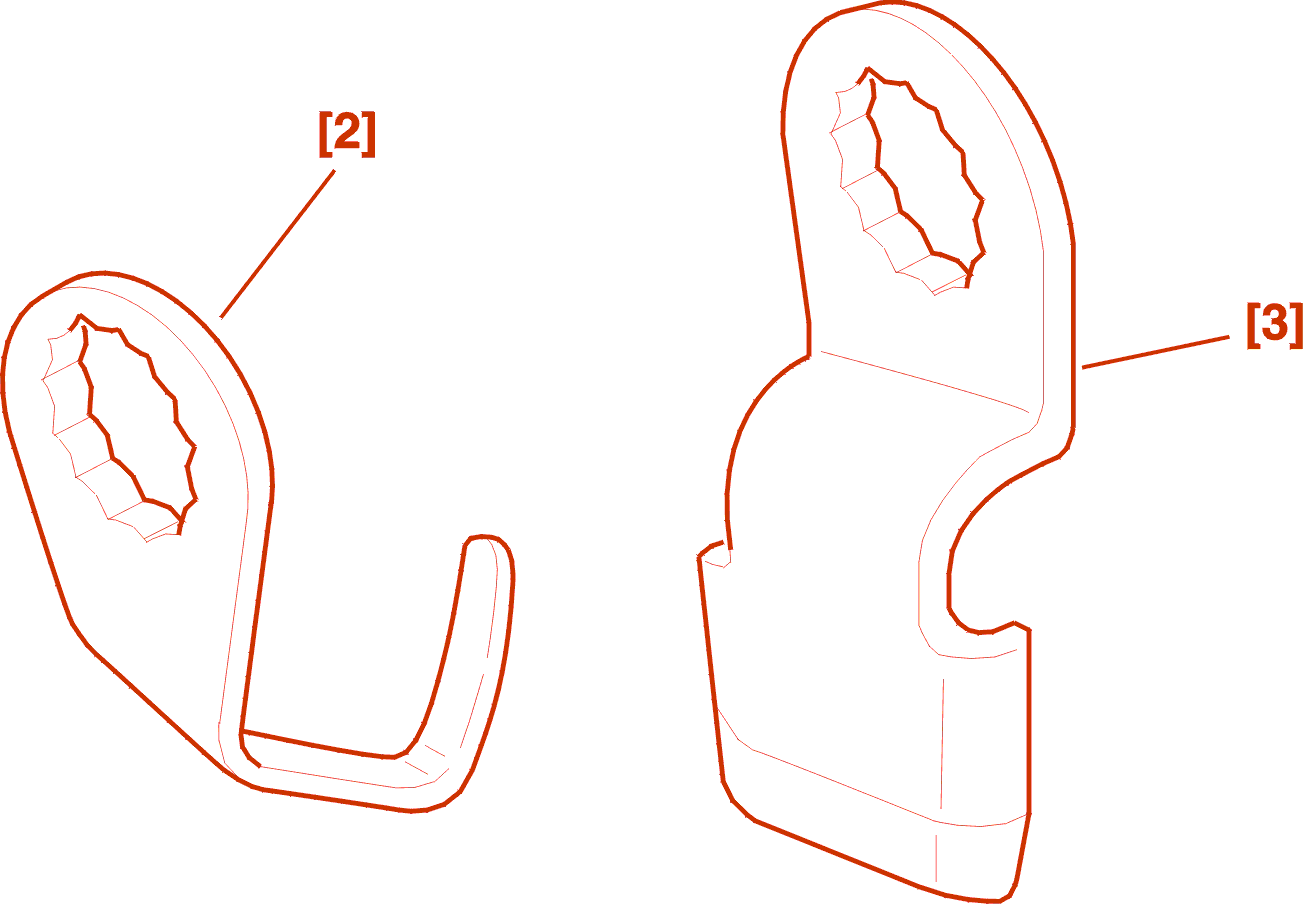

[2] U:n muotoinen terä N° 154 .

[3] Lapioterä N° 146 .

[4] Liimauskokonaisuus :

• [4a] polyuretaanikomponenttiliimaa 2, 50 ml putki
• [4b] levityspistooli
• [4c] automaattisekoitussuutin, 24 osan sarja

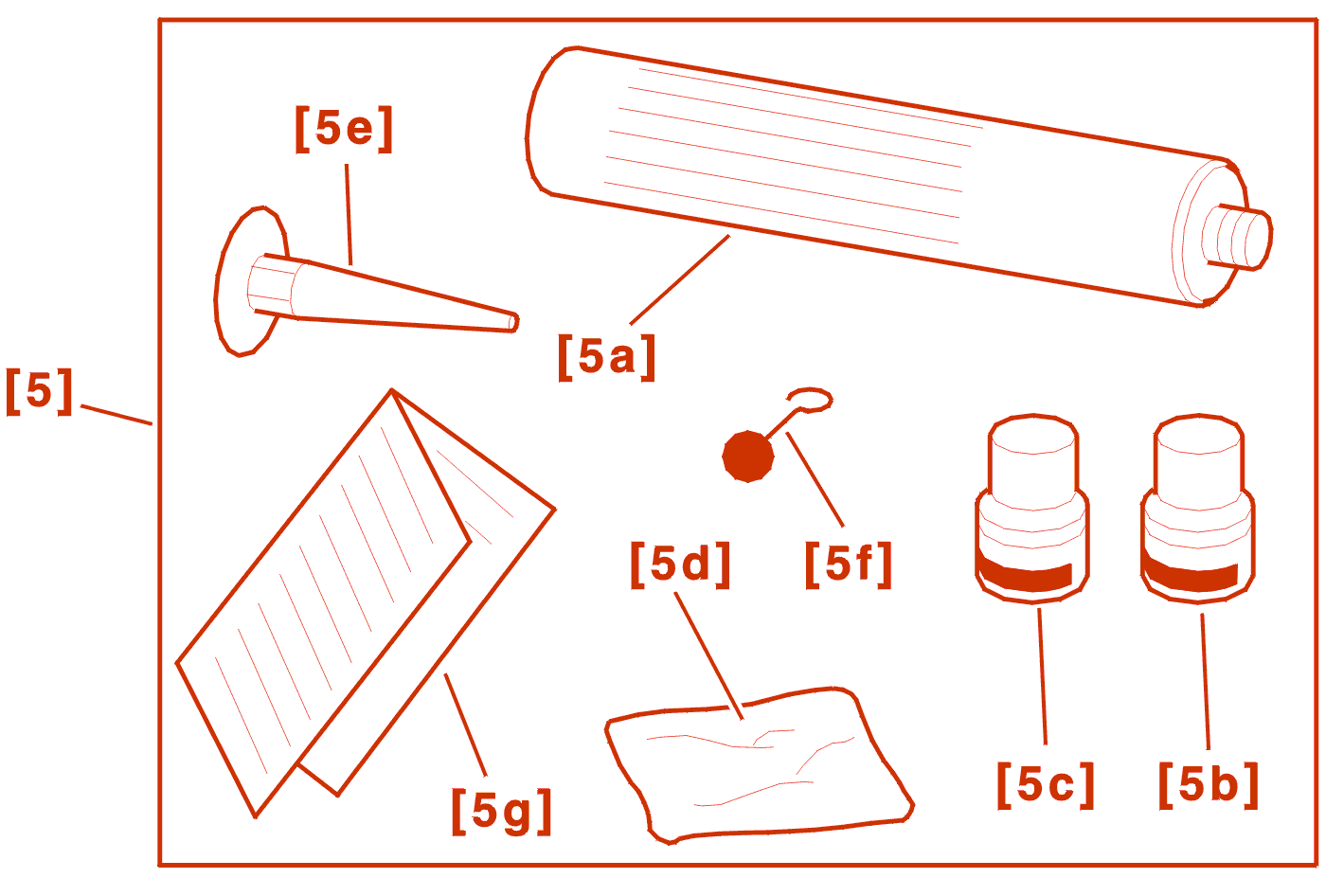

[5] Liimauskokonaisuus :

• [5a] 1 panos, 300 ml
• [5b] 1 pohjamaali pellille, 30 ml
• [5c] 1 pullo rasvanpoistoainetta, 30 ml
• [5d] 1 paperipyyhkeitä
• [5e] 1 suutin
• [5f] 1 asetin
• [5g] 1 käyttöohje

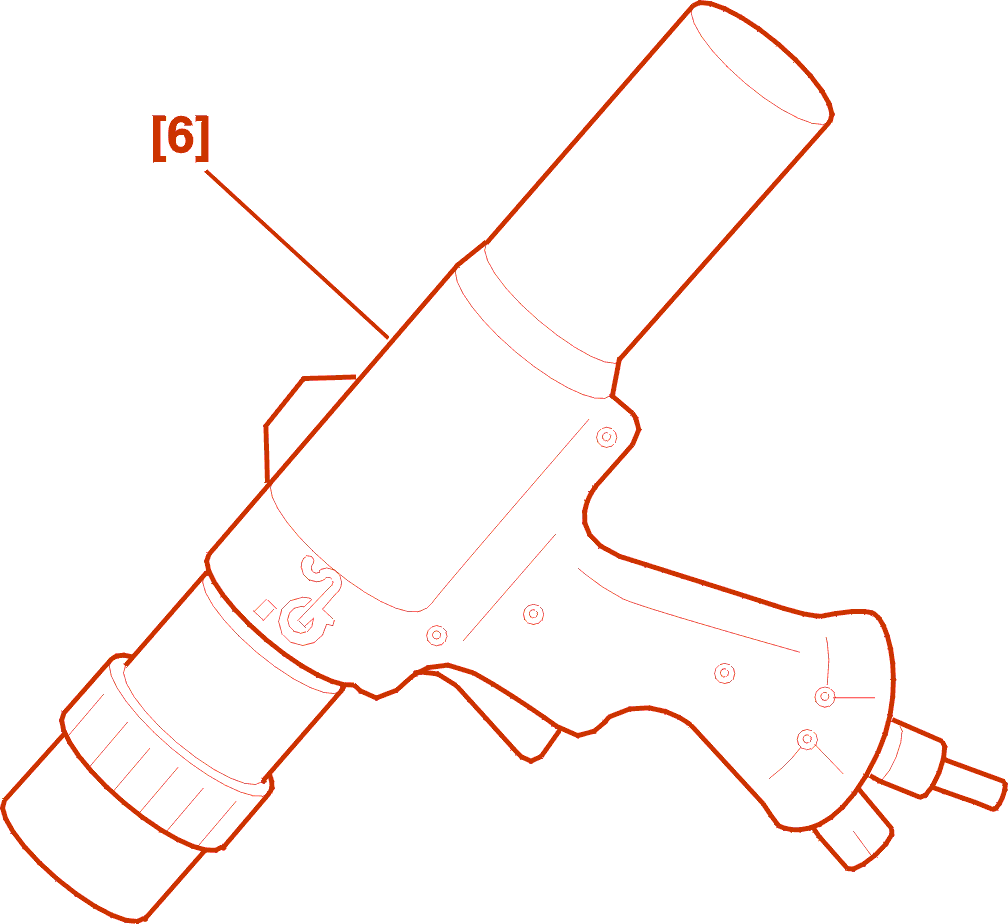

[6] Painepistooli .

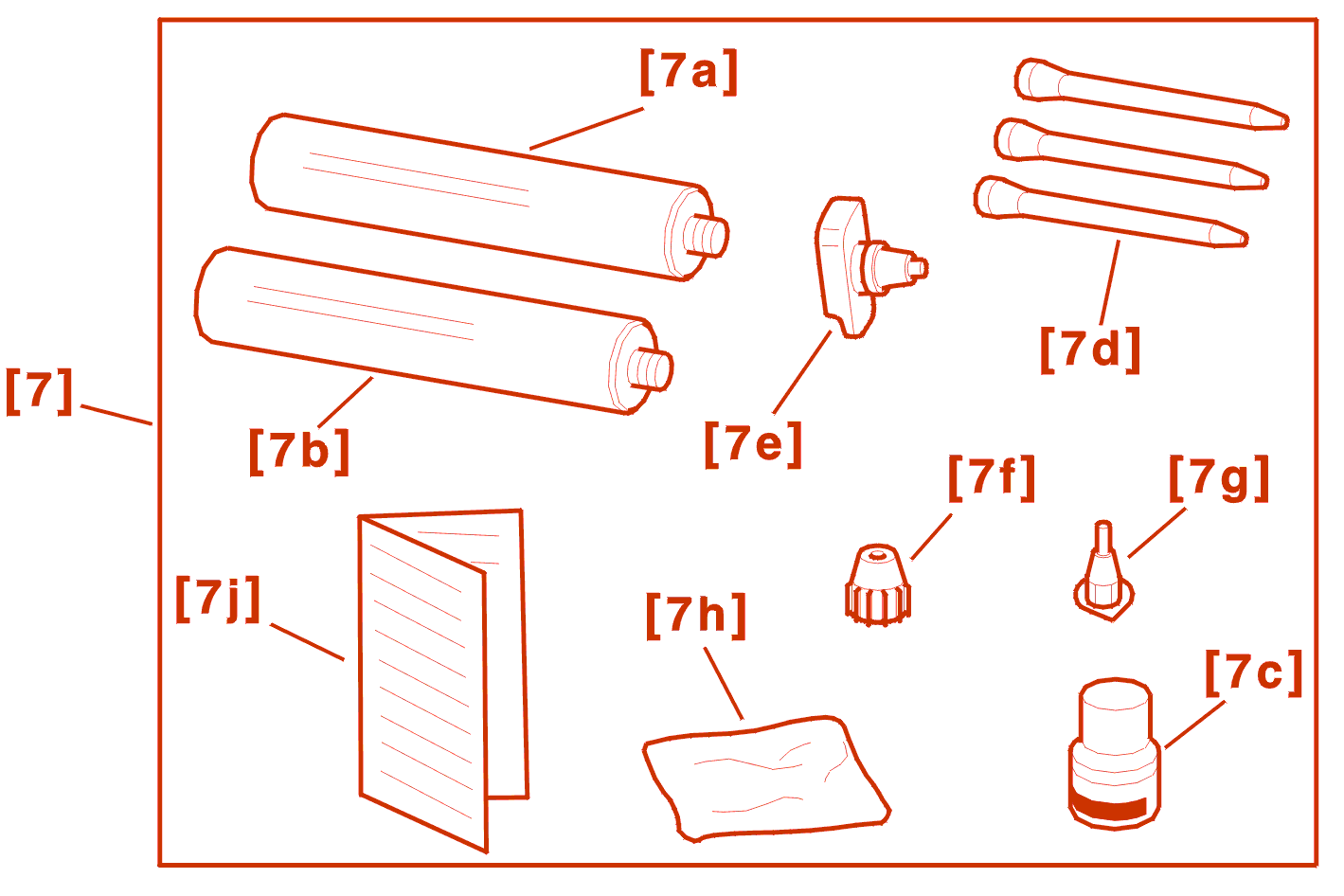

[7] Liimauskokonaisuus :

• [7a] 1 epoksipanos, 80 ml
• [7b] 1 kovetinpanos, 80 ml
• [7c] 1 pullo rasvanpoistoainetta, 30 ml
• [7d] 3 sekoitussuutinta
• [7e] 1 sovitin
• [7f] 1 mutteri
• [7g] 1 panoksen lävistin
• [7h] 1 riepu
• [7j] 1 käyttöohje

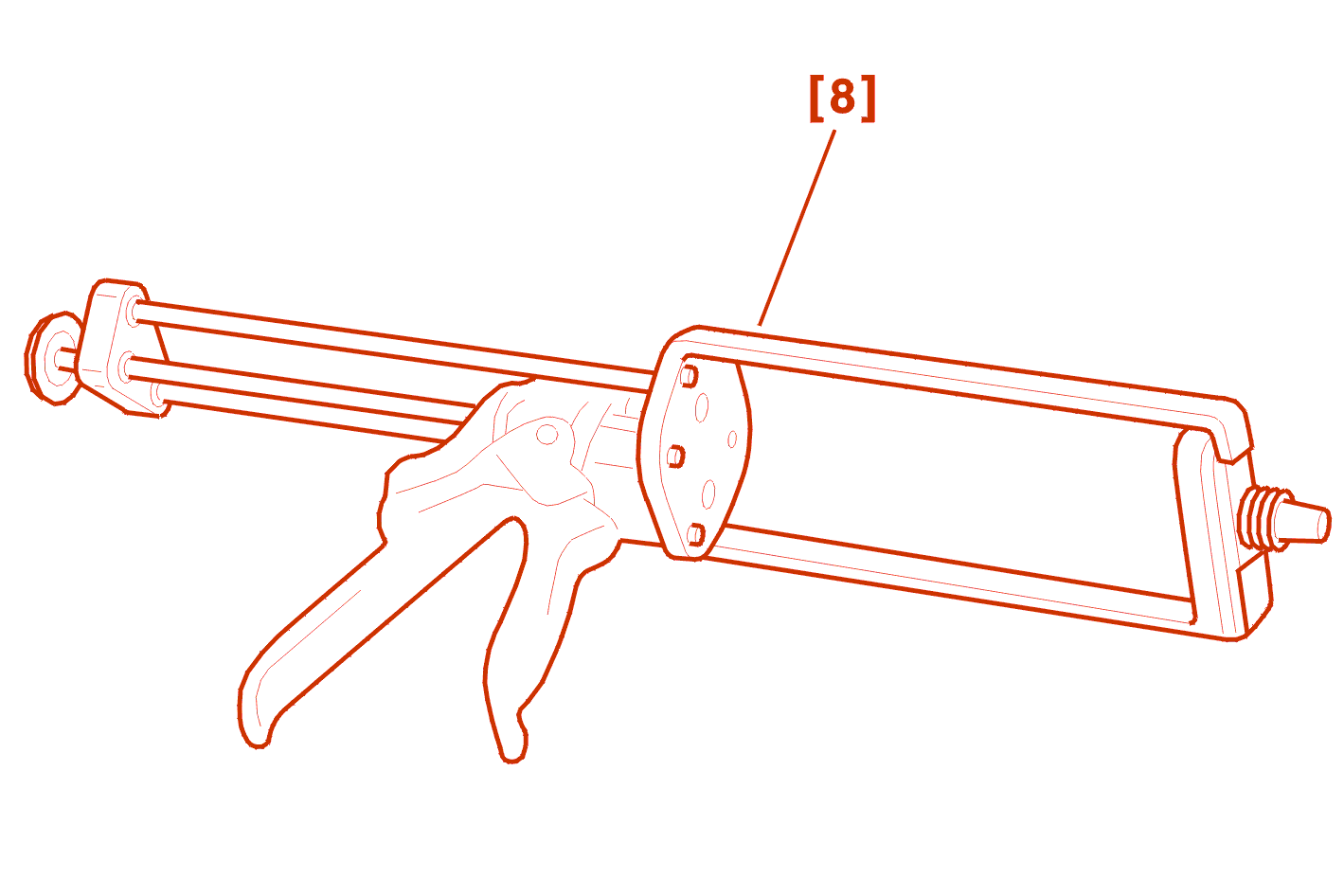

[8] käsikäyttöinen pistooli .

2 - IRROTUS

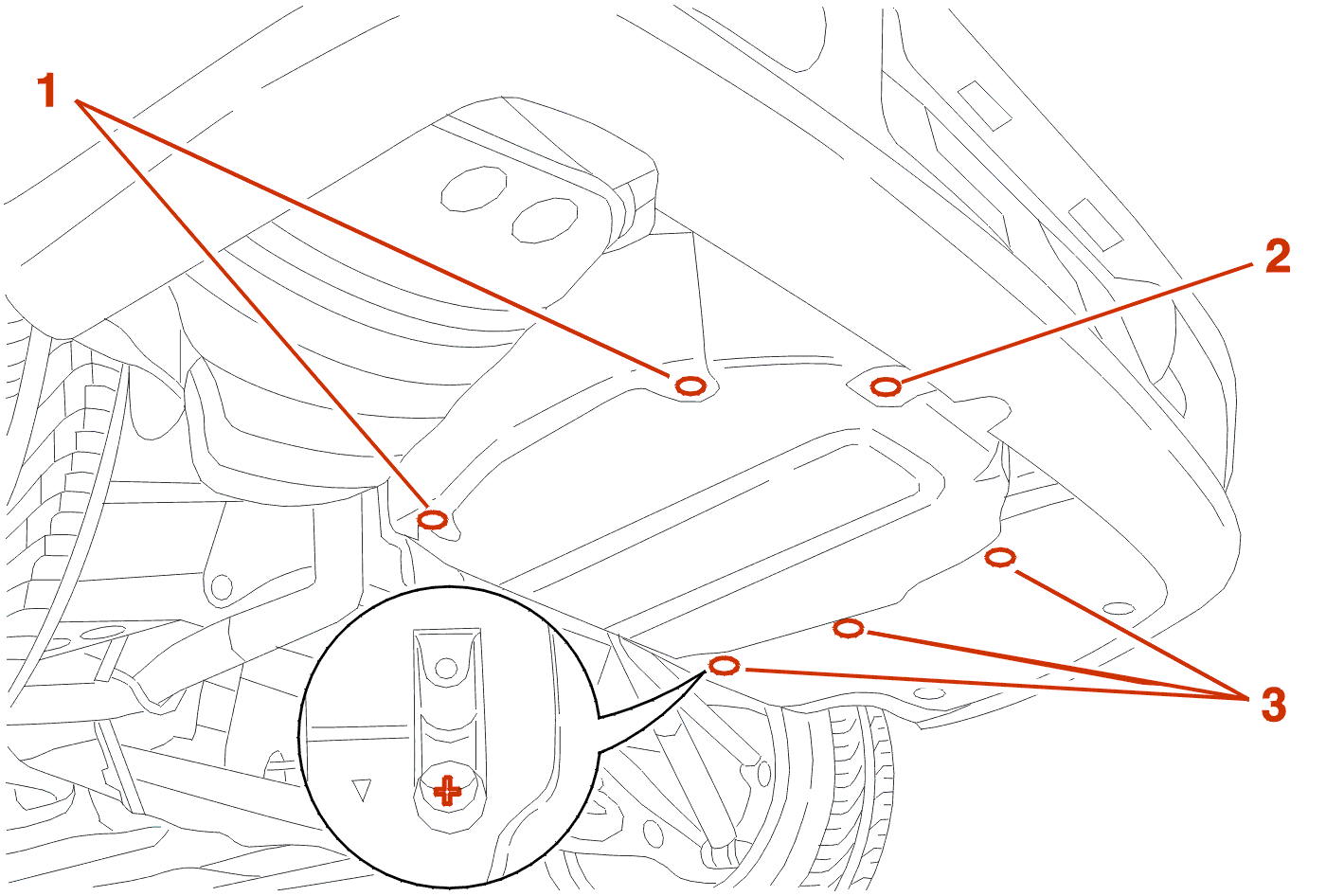

2 - 1 - AUTON ALLA

Irrota :

• 2 kiinnitystä (1)
• kiinnitys (2)
• 3 kiinnitystä (3)

2 - 2 - AUTOSSA

Irrota :

• lattiamatto
• TAKASEINÄMÄN VERHOUS
• vararengas

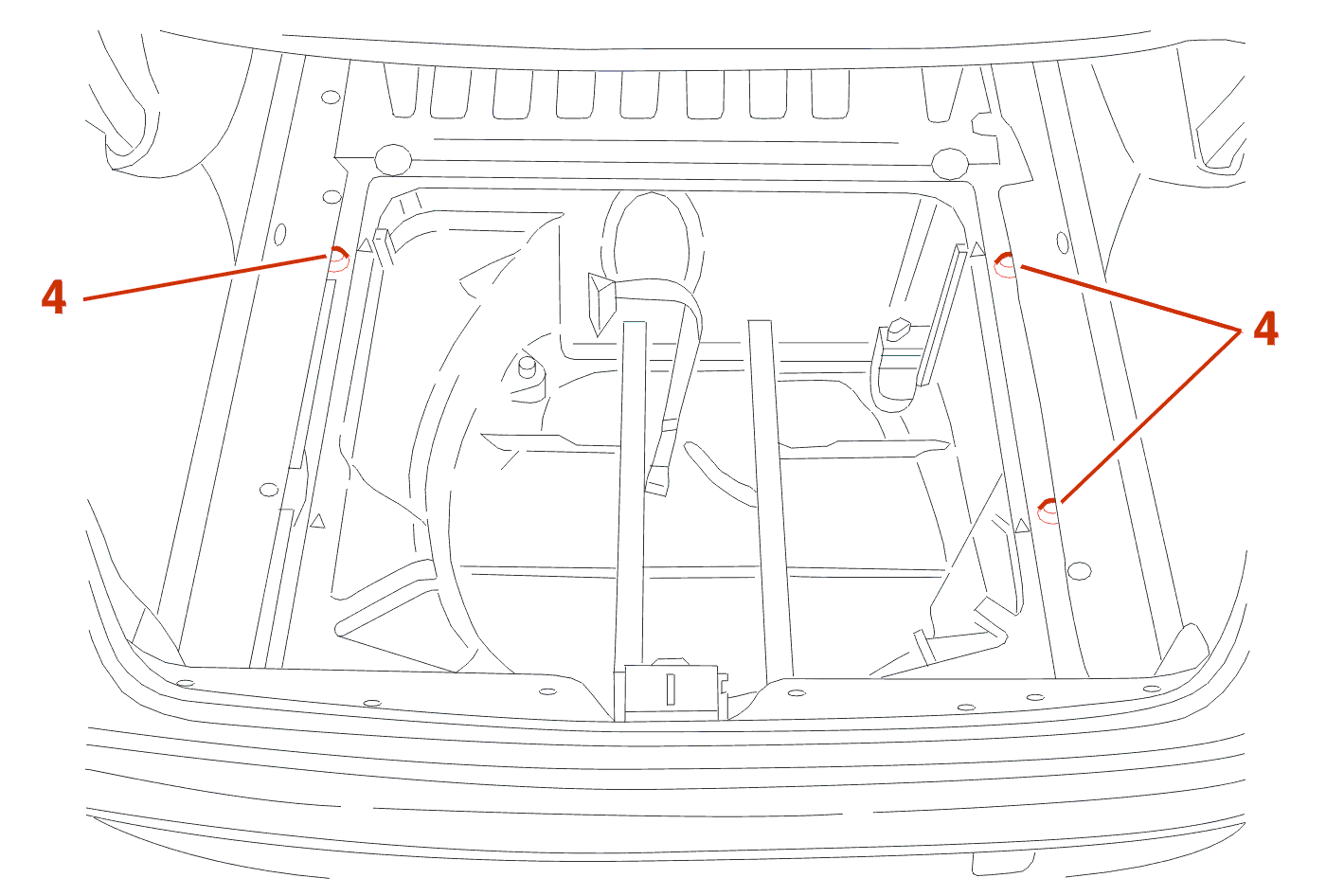

Irrota peitelevyt (4) .

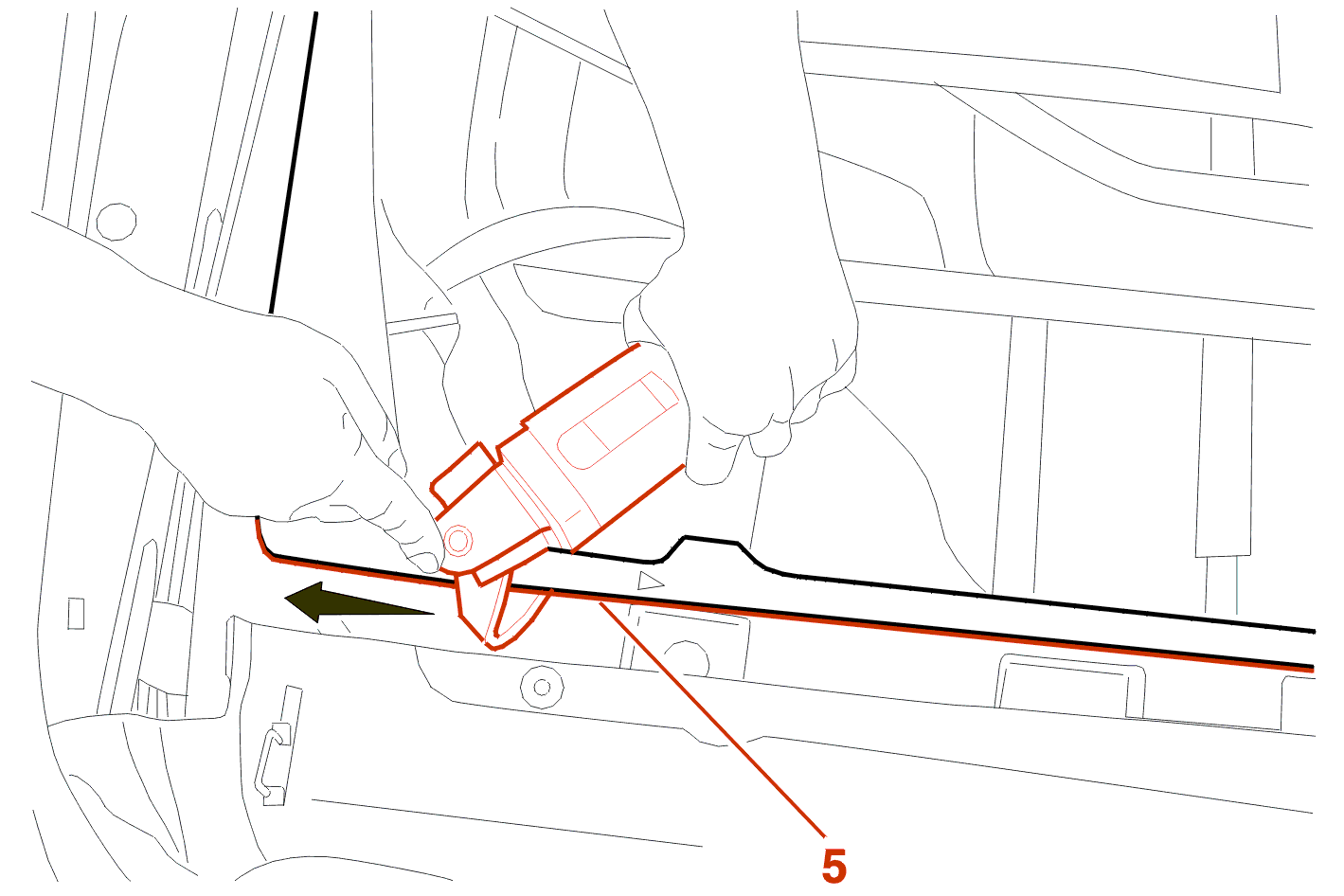

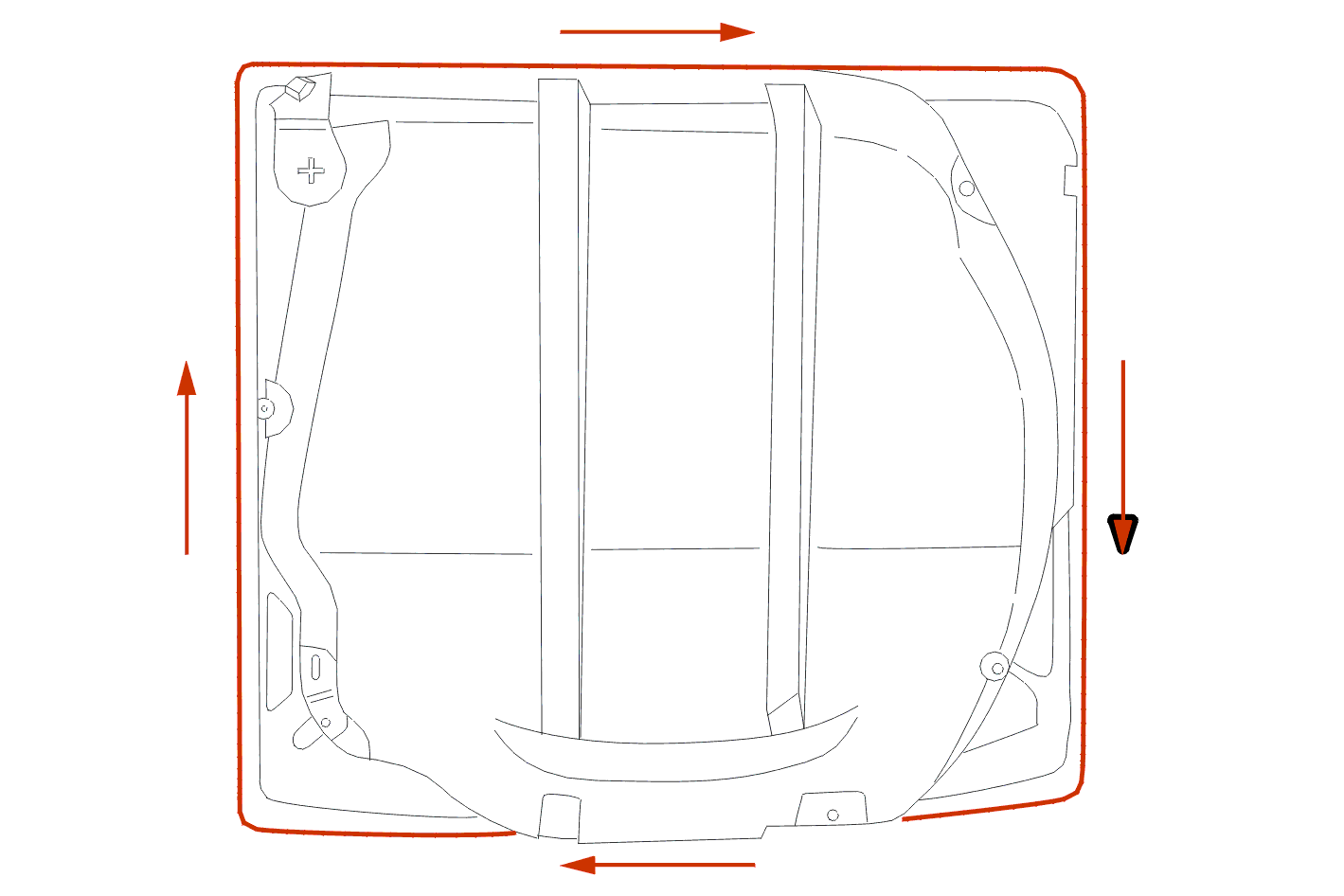

Veitsellä FEIN [1], jossa on terä N° 154 [2], leikkaa liimanauha kotelon ympäriltä .

Irrota kotelo .

3 - KIINNITYS

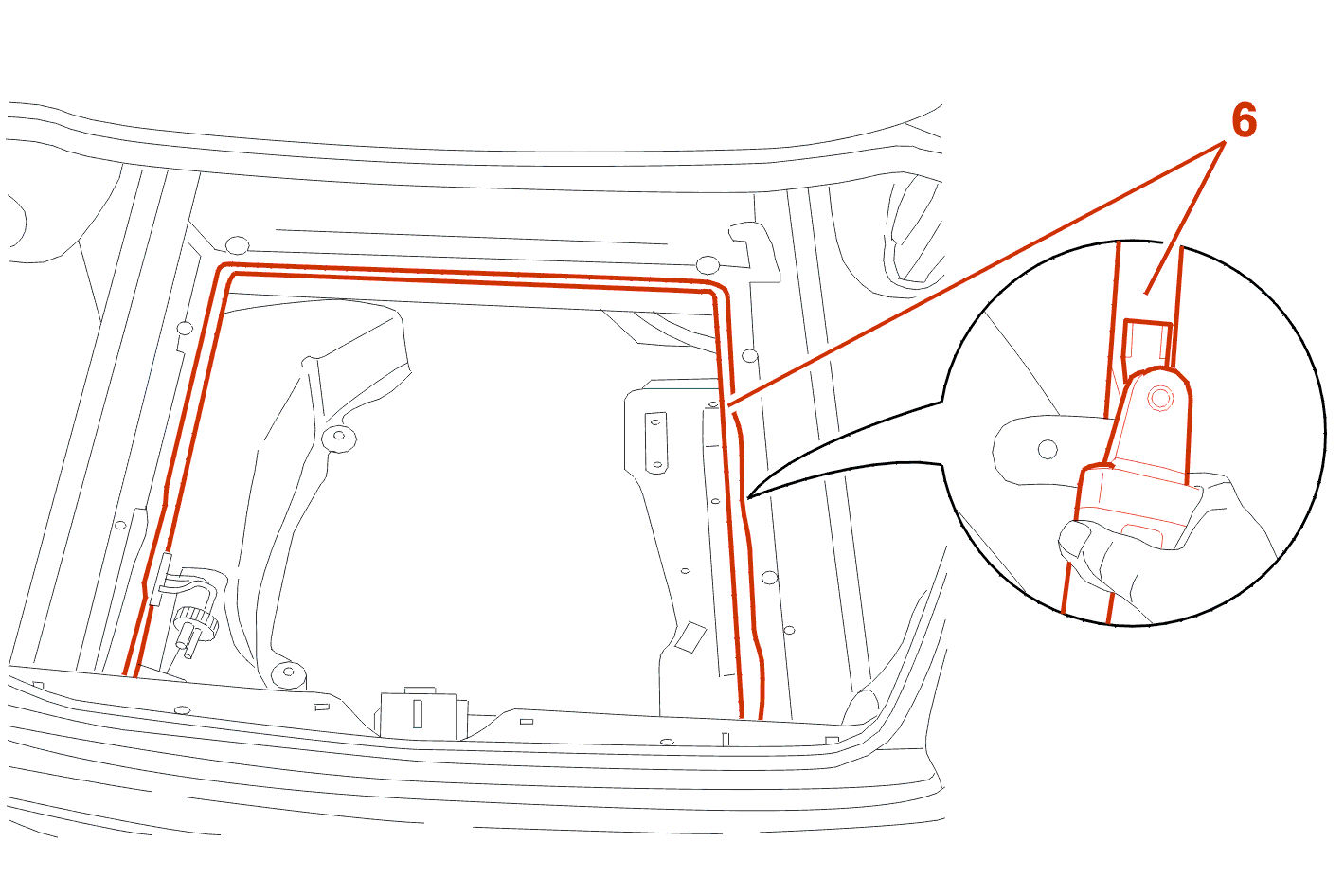

Veitsellä FEIN [1], jossa on terä N° 146 [3], tasoita lattialevyn (6) liimanauha .

Maalauksen jälkeen hio ympäryksen liimattava alue kevyesti hienorakeisella hiekkapaperilla, jotta liima tarttuisi .

Puhdista hiottu alue .

3 - 1 - KOTELON VALMISTELEVAT TYÖT

Hio käsin hienorakeisella hiekkapaperilla liimausalueen reunat ja poista rasva .

Anna kuivua 5 min 20 °c:ssa .

Laita pursotinpistooliin liimausvarustus .

Ota suutin ja leikkaa pää pois .

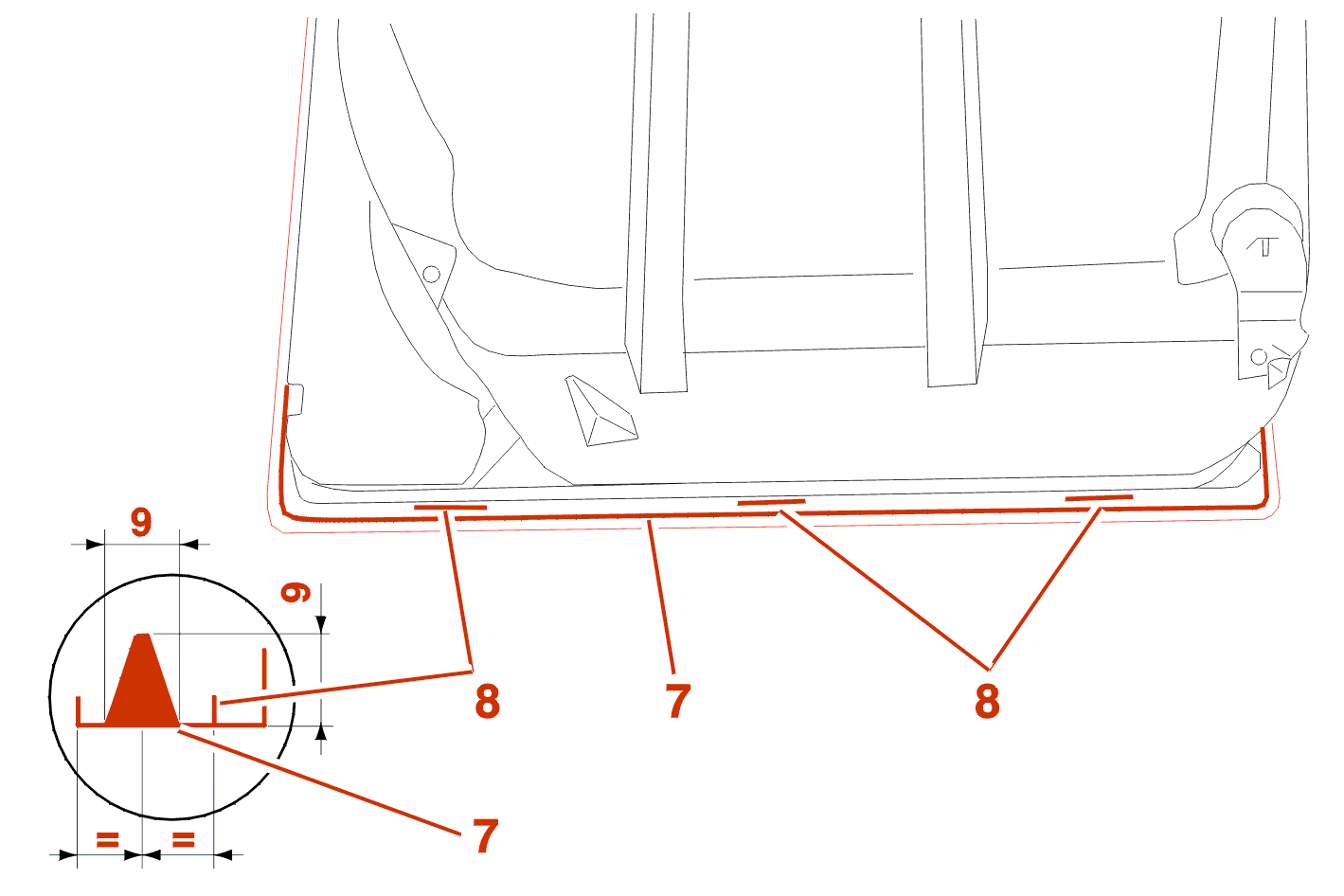

Levitä liimanauha (7) keskittäen se ulkoreunan ja kotelon ympärillä olevan liimausalueen merkkien (8) välille .

EHDOTTOMASTI : liimanauhan levityksen ja kotelon asetuksen välinen aika saa olla korkeintaan 8 min °c:ssa .

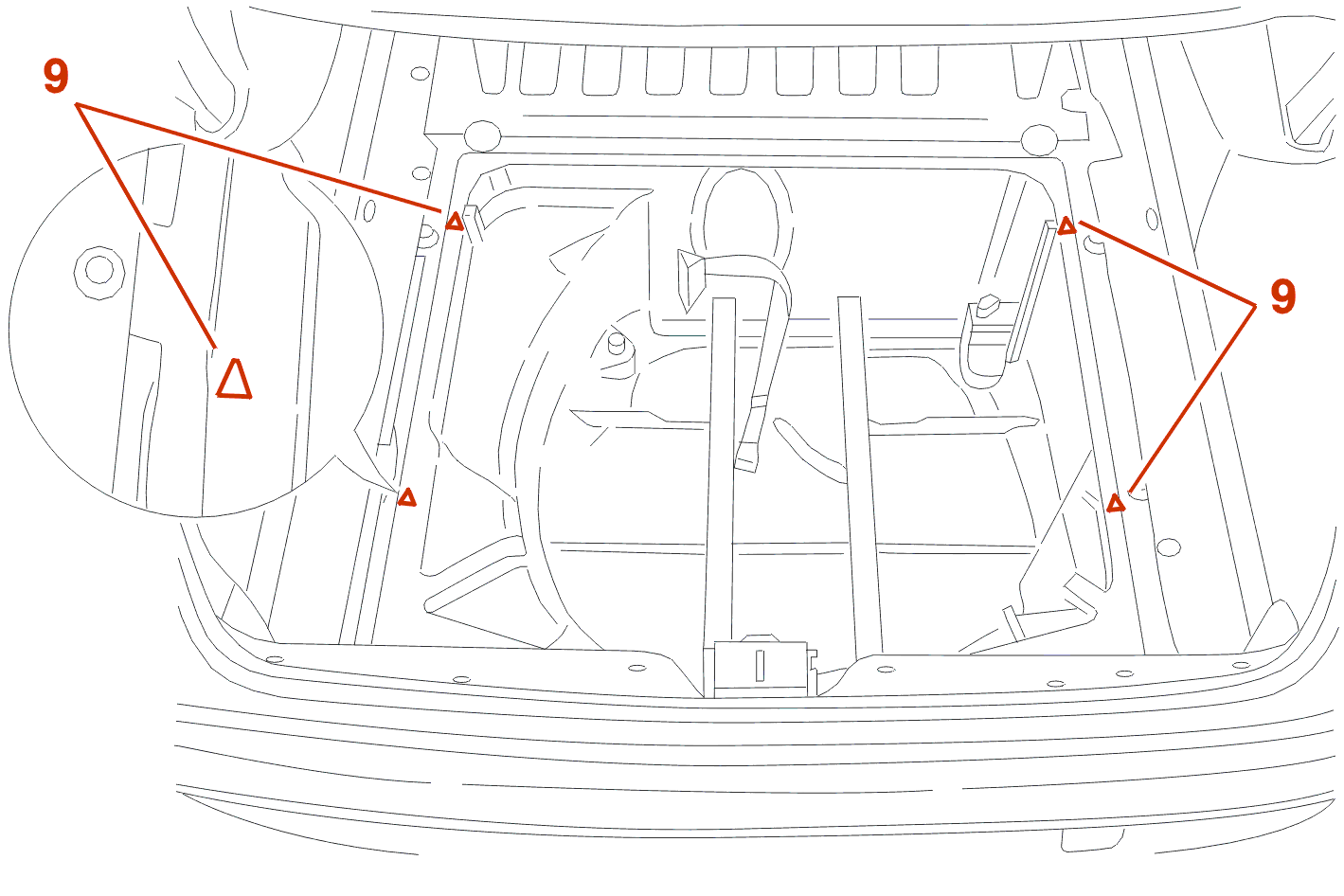

Aseta kotelo lattiaan merkkien (9) suuntaisesti .

Aseta kotelo tavaratilaan. nosta etuosaa, työnnä takaosa leikkaukseen ja kiinnitä etuosa .

Paina kotelon ympäriltä käsin, jotta nauha litistyy .

Kiinnitä varapyörä koteloon painoksi .

Anna polymerisoitua 30 min 20 °c:ssa ennen käsittelyä (Katso valmistajien ) teknisiä tietoja .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
