C4CG1EK1 - 607

IRROTUS - KIINNITYS ETUOVEN LUKKOPESÄ

1 - TYÖKALUT

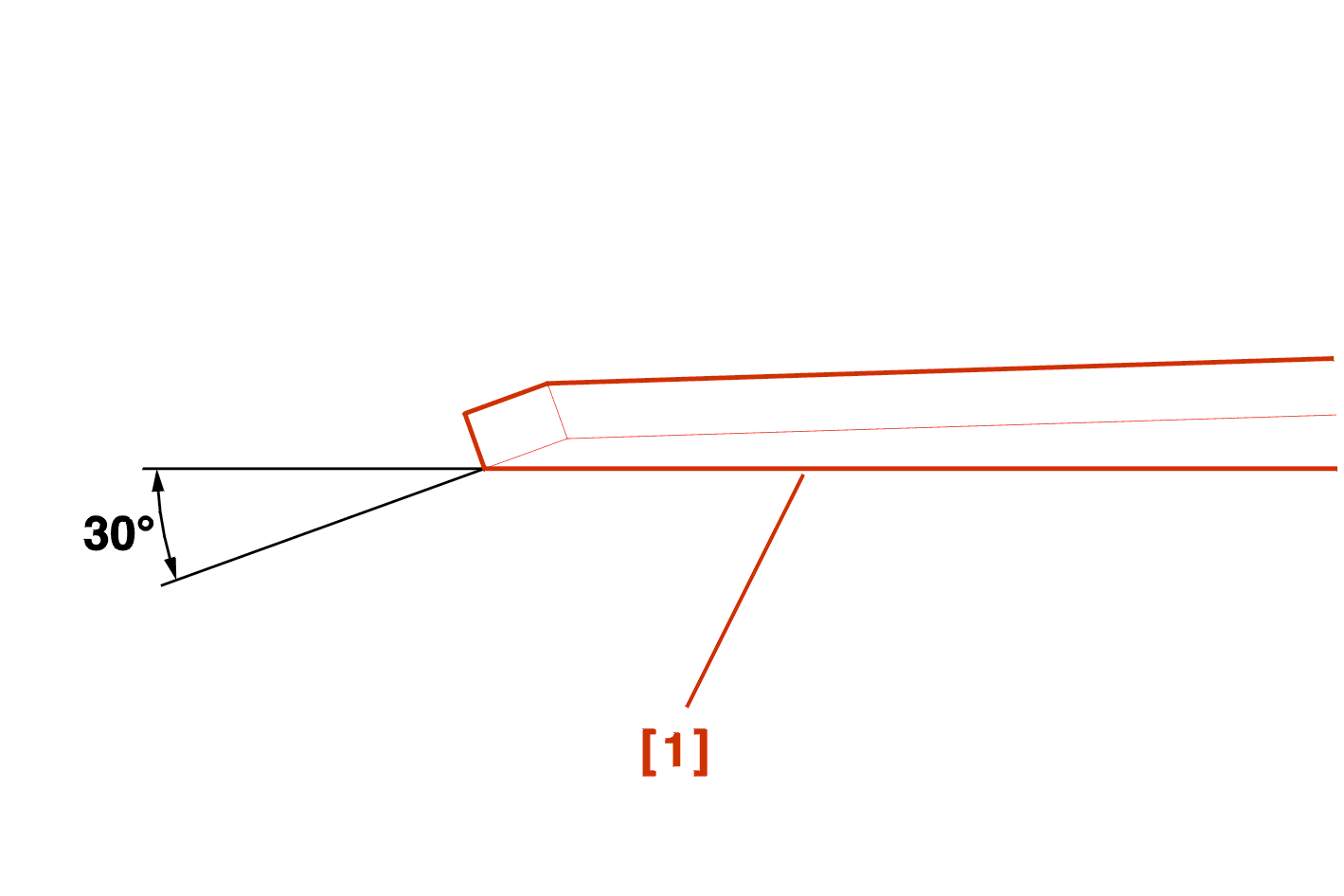

[1] : taltta, joka on hiottu 30 ° :n kulmaan .

2 - IRROTUS

Irrota :

• VERHOUSPANEELI
• SISÄPUOLEN AVAUSKYTKIN

Irrota tiivistyskalvon liimaus takaosasta, Varoen .

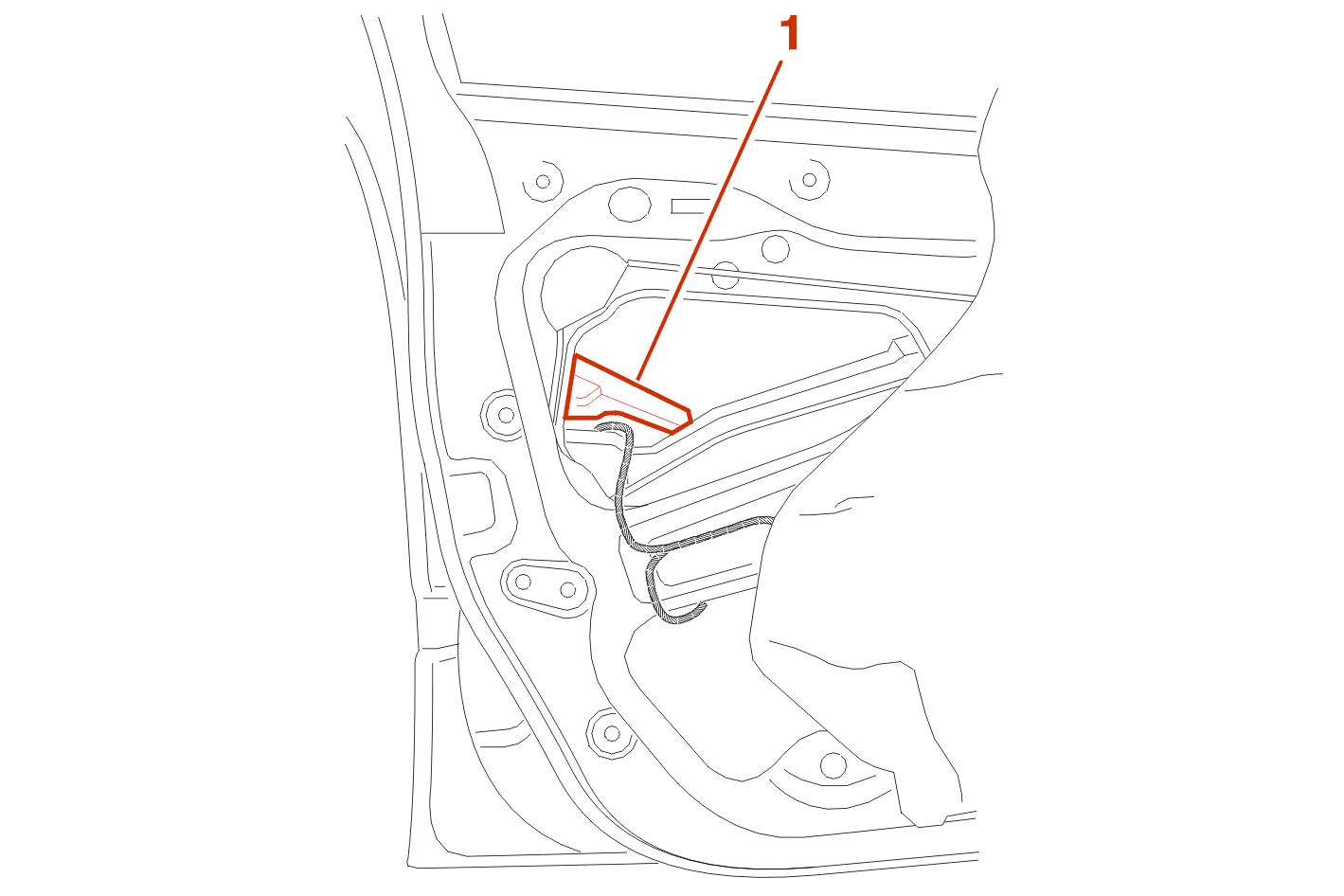

Irrota osa (1) .

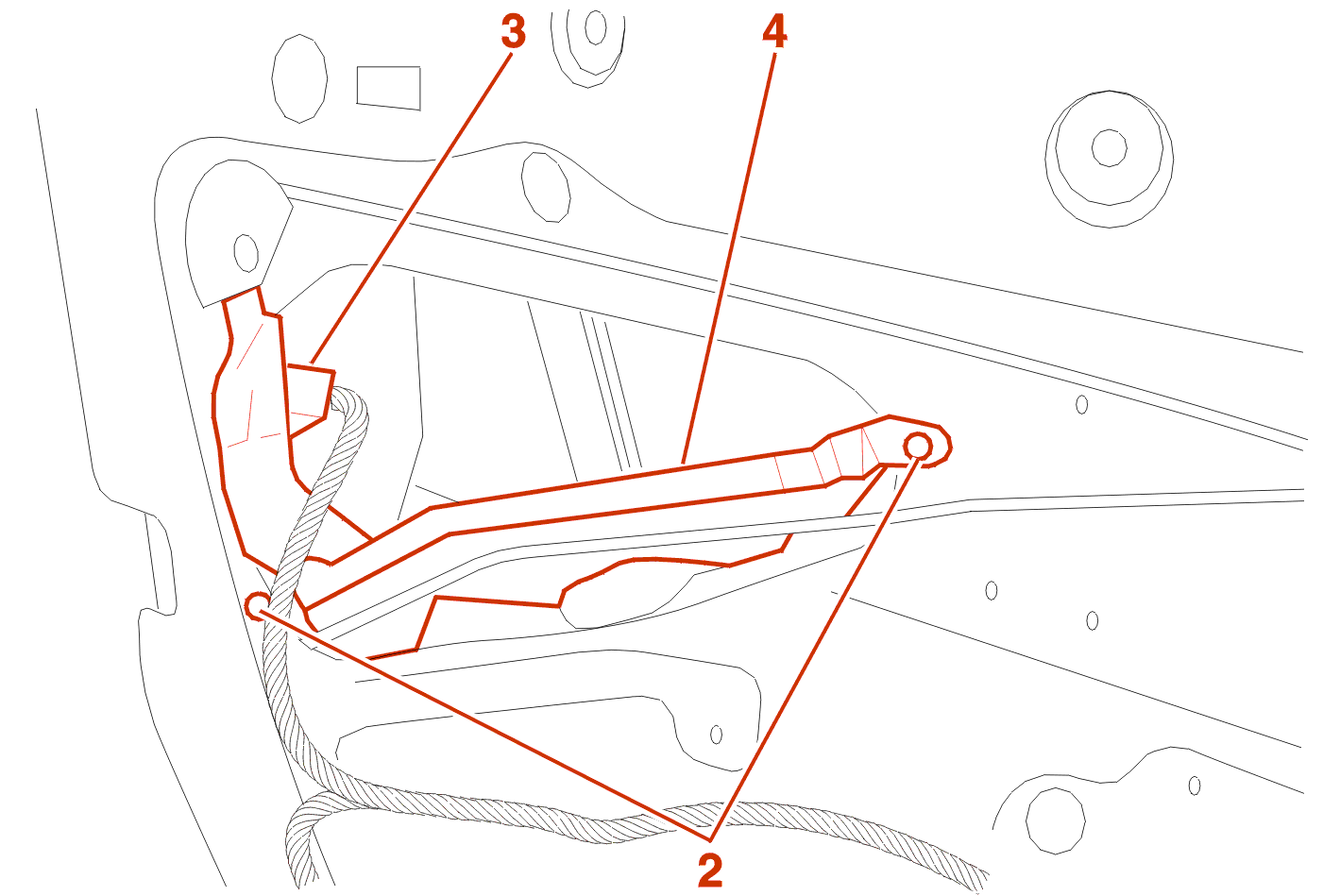

Leikkaa työkalulla [1] niittien (2) päät .

Irrota liitin (3) .

Irrota murtosuojalevy (4) .

Irrota kiinnitykset (5) .

Irrota murtosuojalevy (6) aukosta (A) .

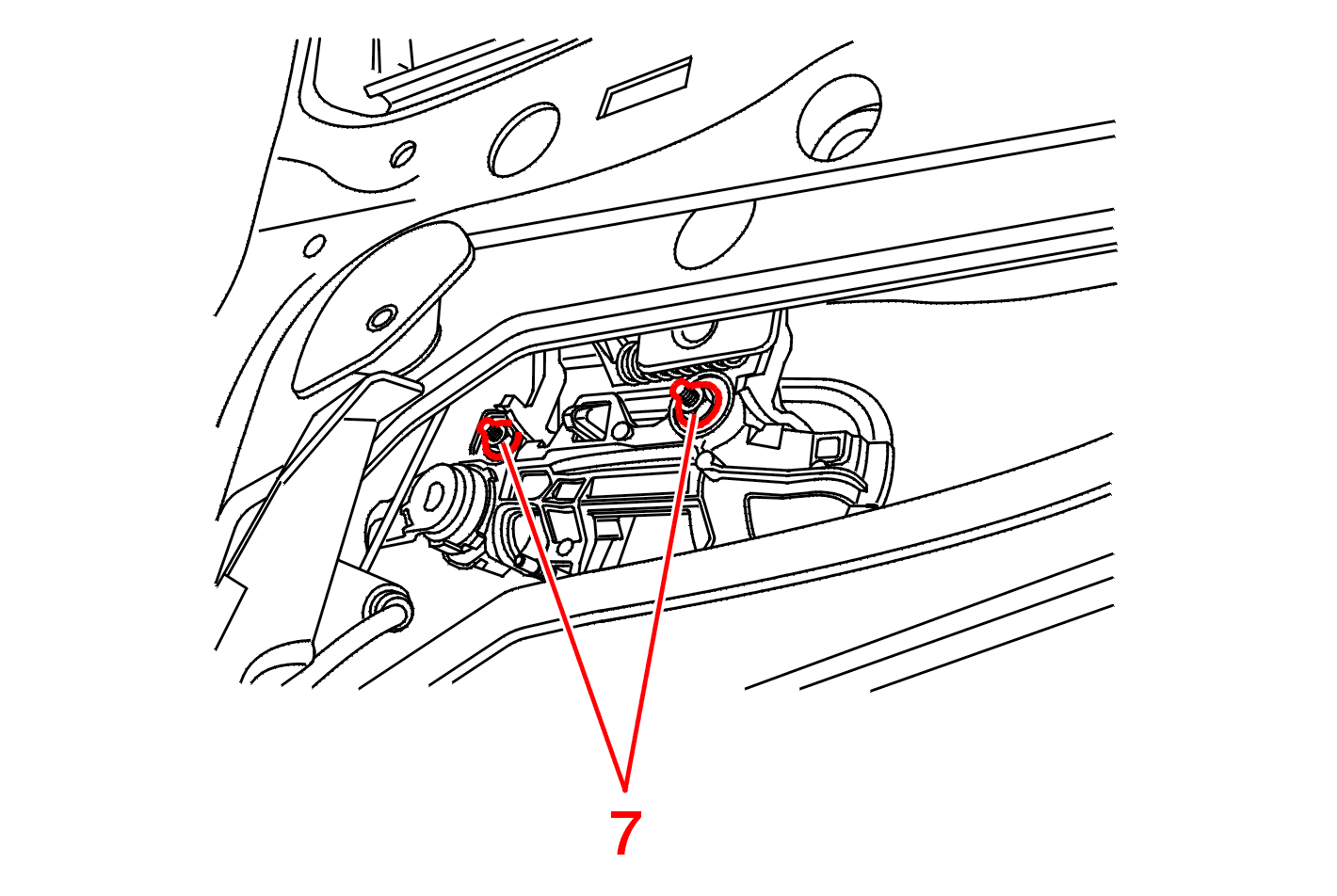

Irrota kiinnitykset (7) .

Poista lukkoasennelma (8) oven kaksoispellissä olevasta aukosta .

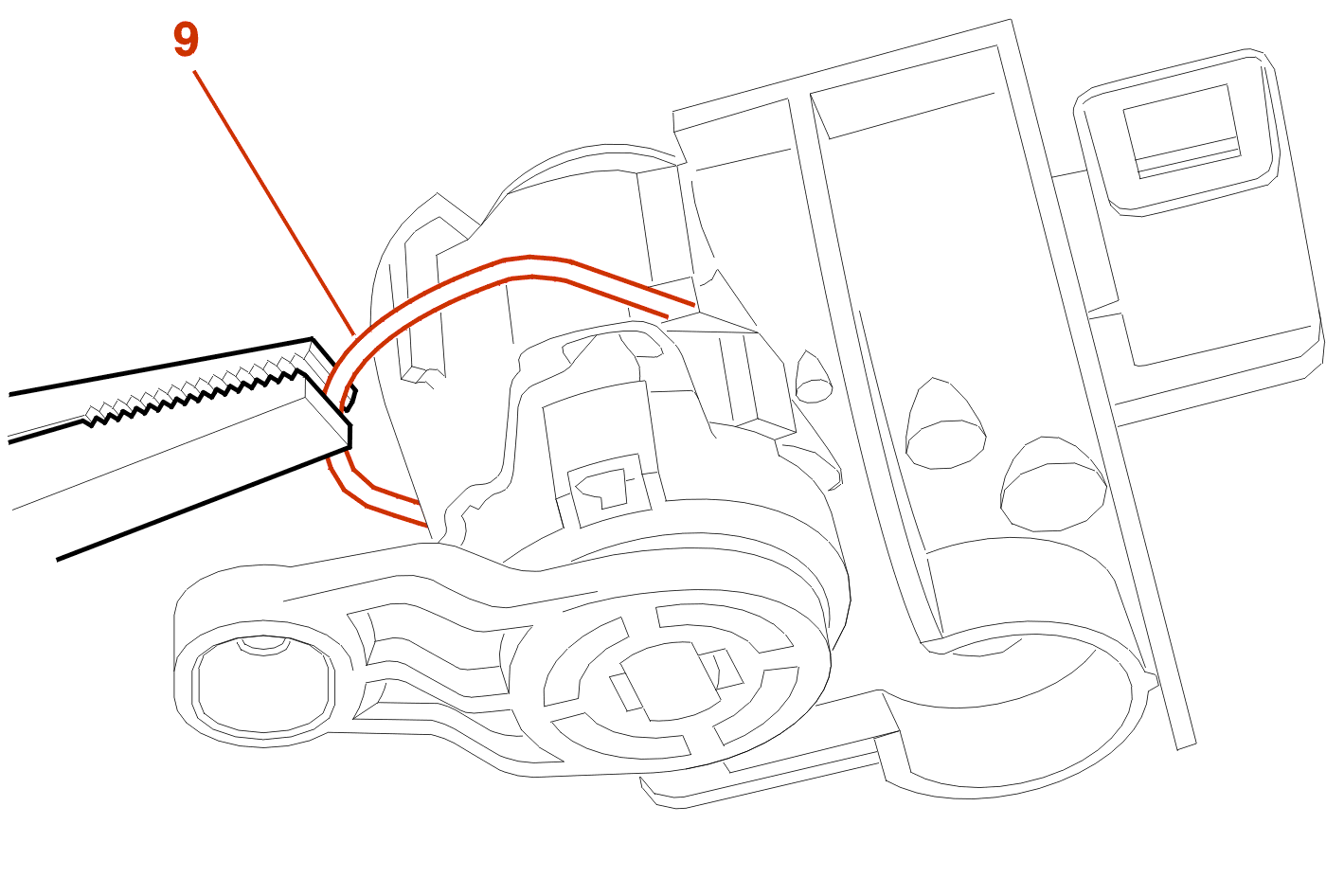

Irrota lukituspidike (9) .

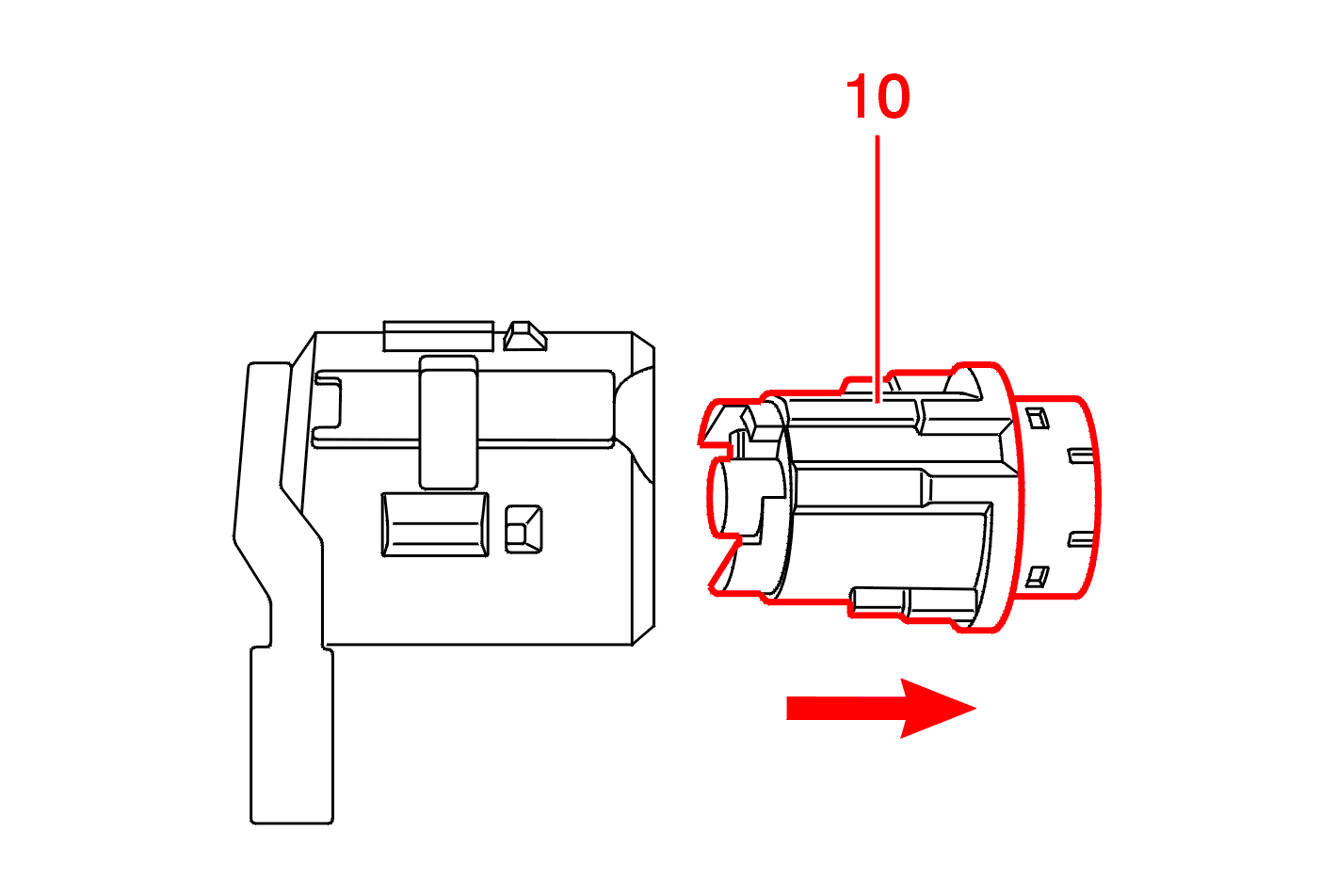

Irrota lukko (10) kannattimesta (11) .

Pura lukko (10) syvennyksestään .

3 - KIINNITYS

Aseta lukkopesä tilaansa .

EHDOTTOMASTI : kerää oven pohjalle pudonneet niitit .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

EHDOTTOMASTI : jos tiivistekalvo on repeytynyt, vaihda se .

Tarkasta toiminta .
