C4CG1LK1 - 607

IRROTUS - KIINNITYS ETUOVEN KEHYKSEN YLEMPI KORISTELISTA

1 - TYÖKALUT

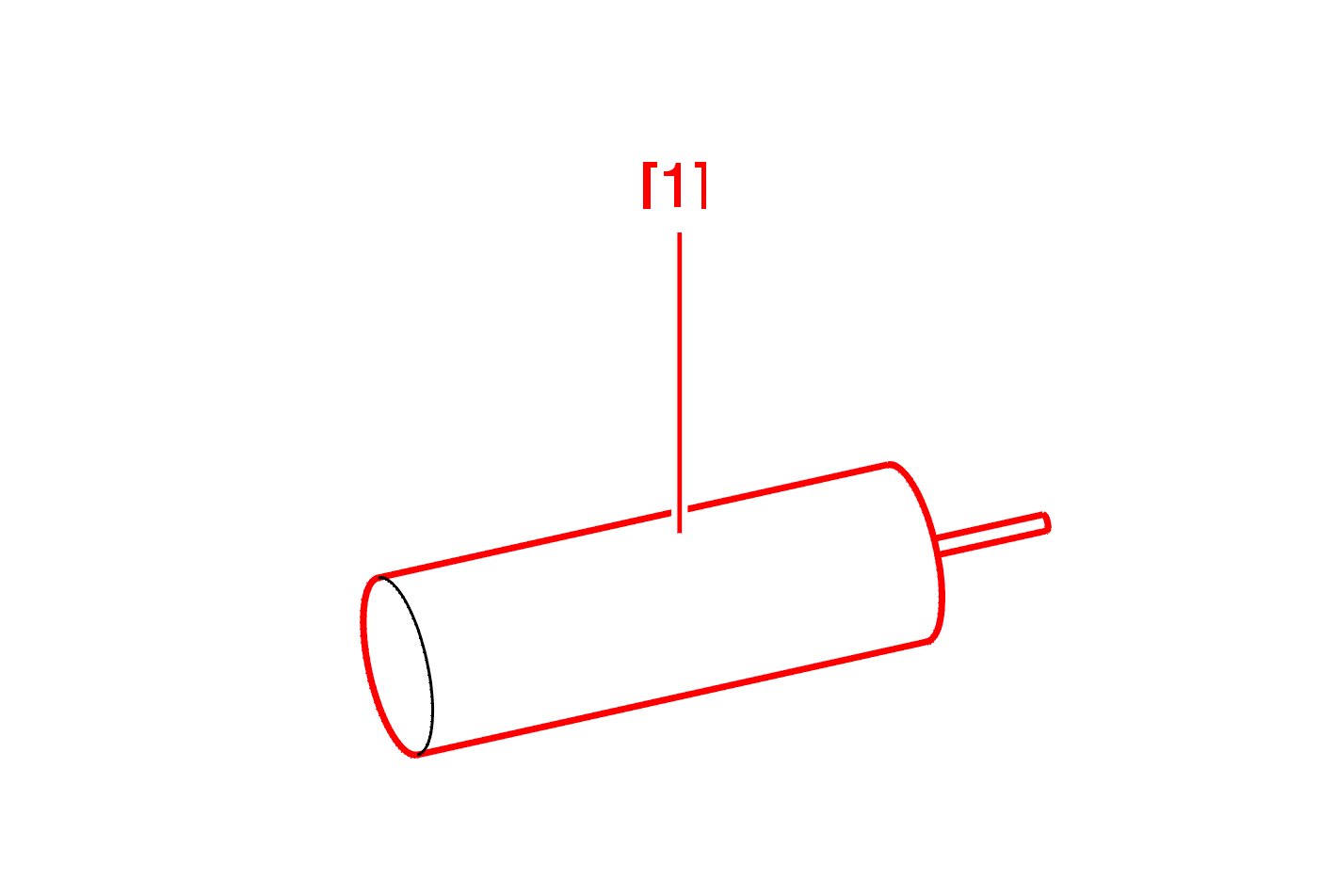

[1] : Tiivisteen kärjen asennustyökalu (Korjaamon viite (-).1349-B) .

2 - IRROTUS

Irrota :

• VERHOUSPANEELI
• TAUSTAPEILI
• lasin ulkonuolijatiiviste

Laske lasi mahdollisimman alas .

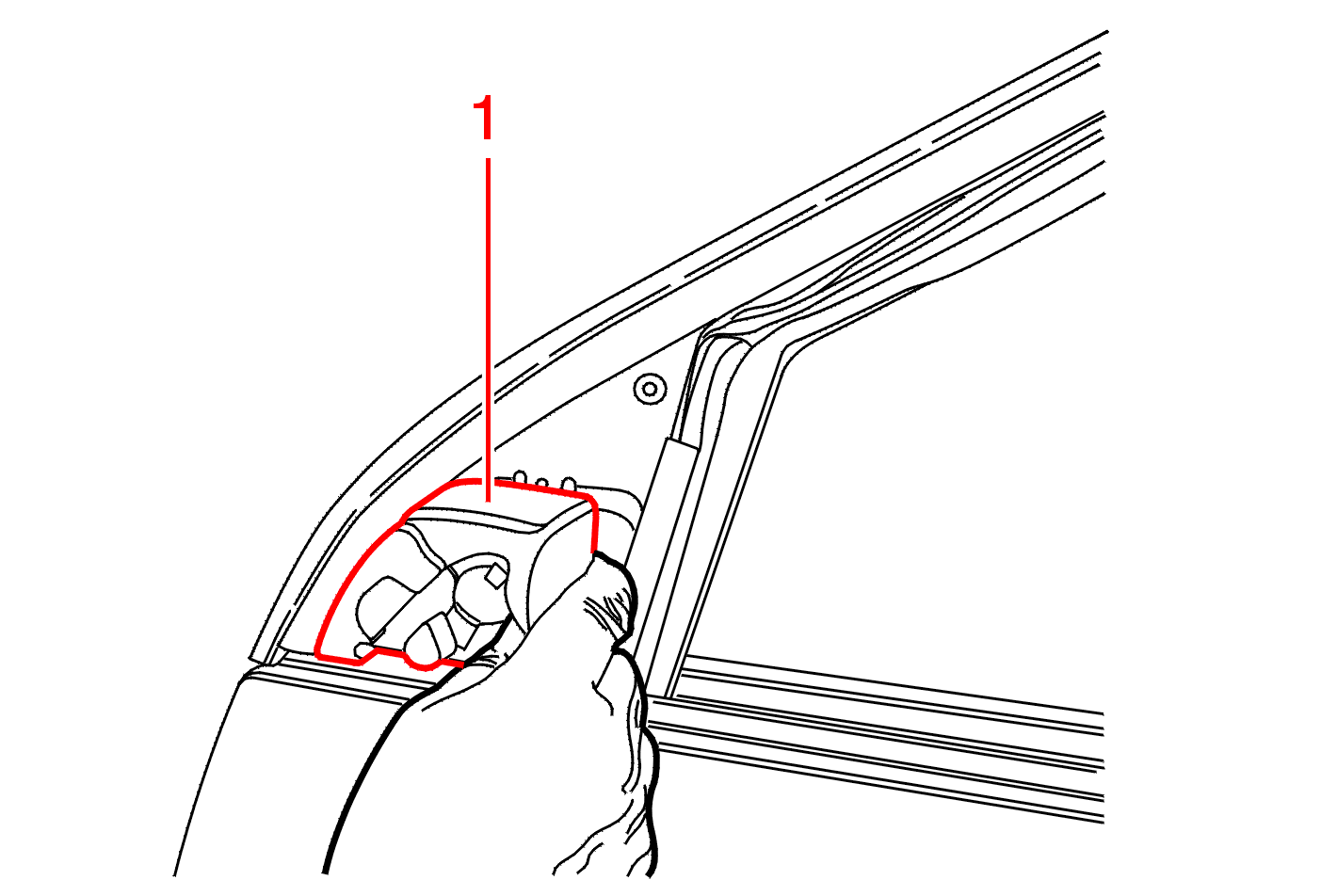

Irrota kulmatuen tiiviste (1) .

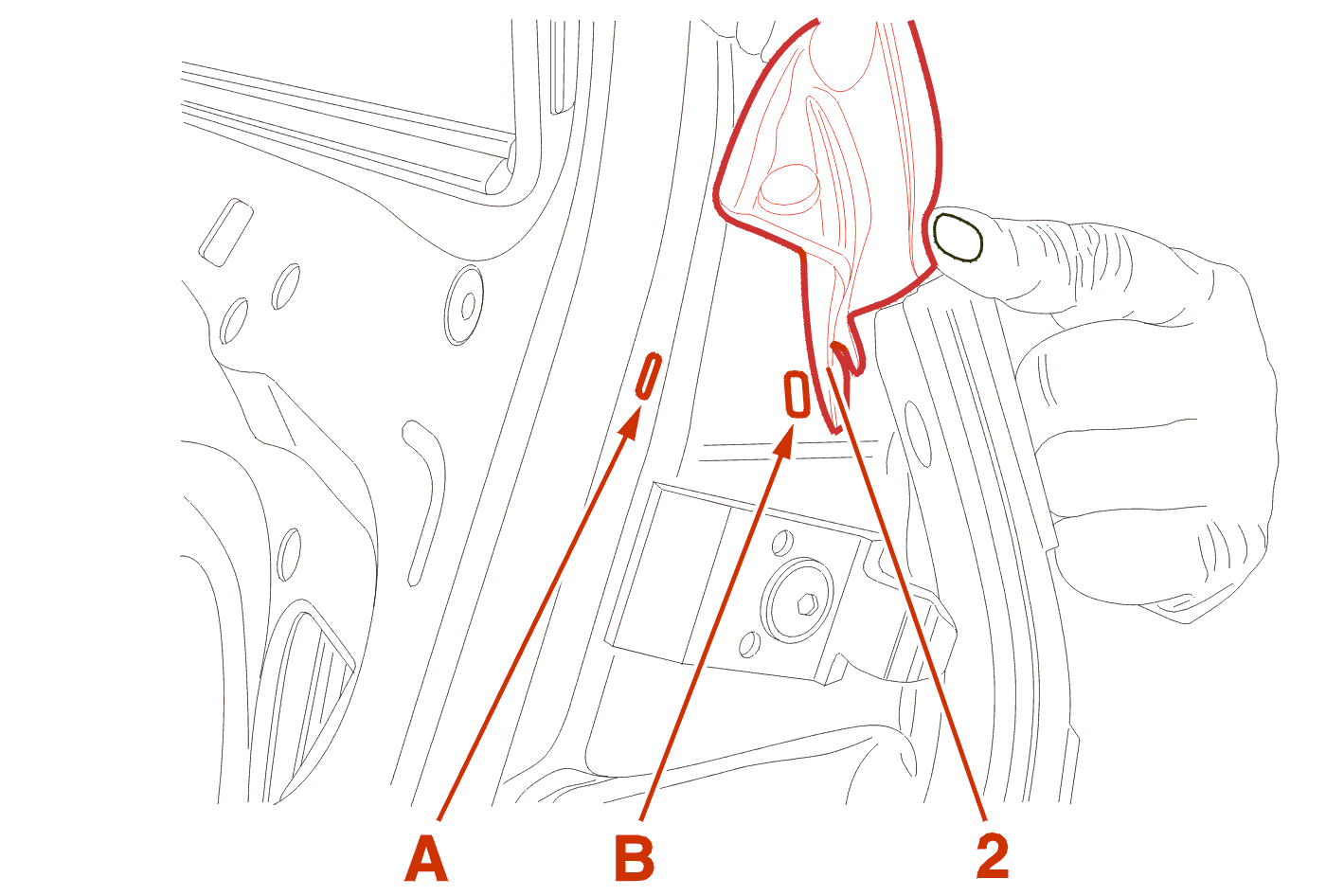

Oven etupuoli :

• irrota kiinnitysliittimet jotka sijaitsevat kohdissa (A) ja (B)
• poista ovikehyksen koristelista (2) alemmassa etuosassa

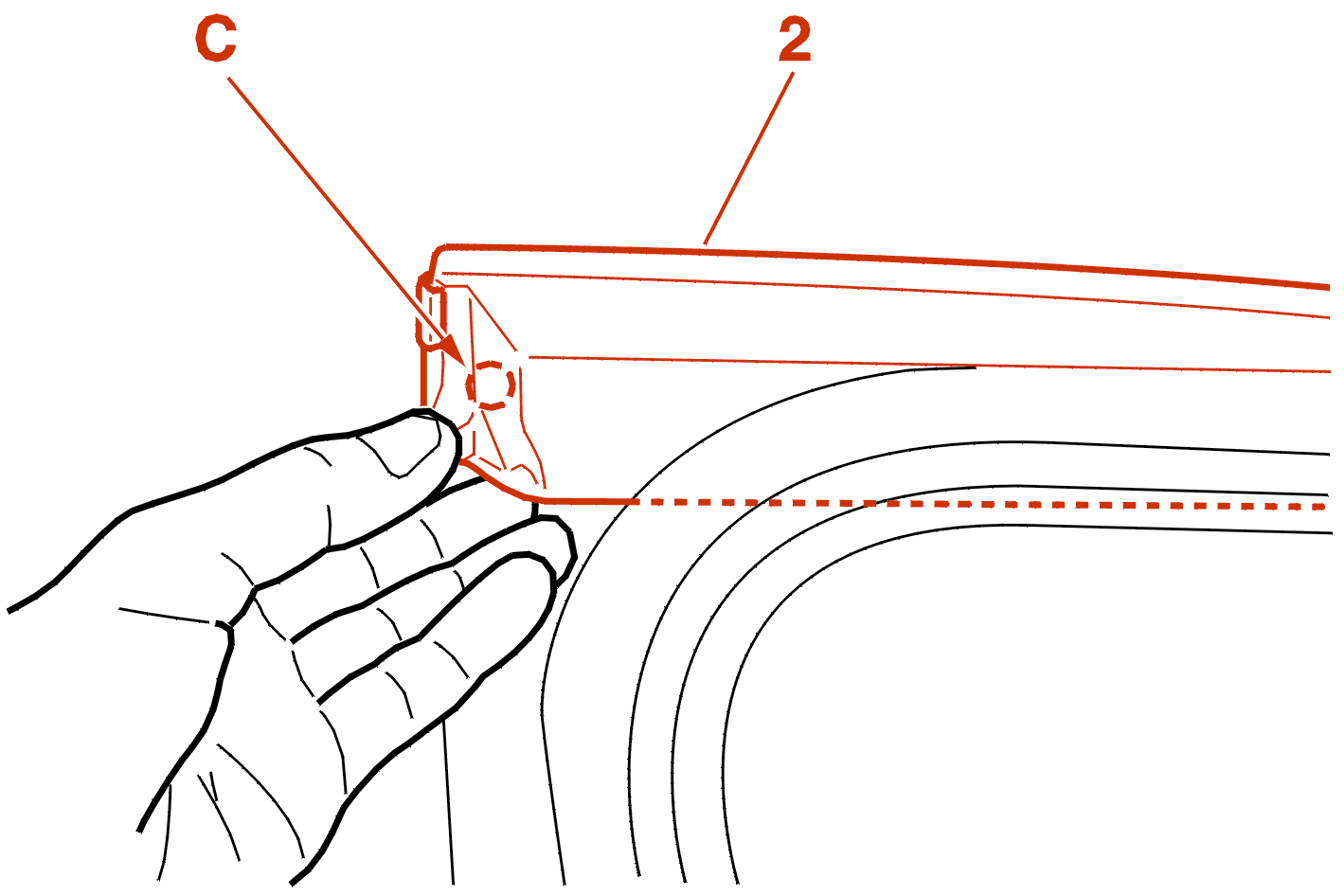

Oven takaosa :

• poista koristelistan tutti (2) ylemmässä takaosassa

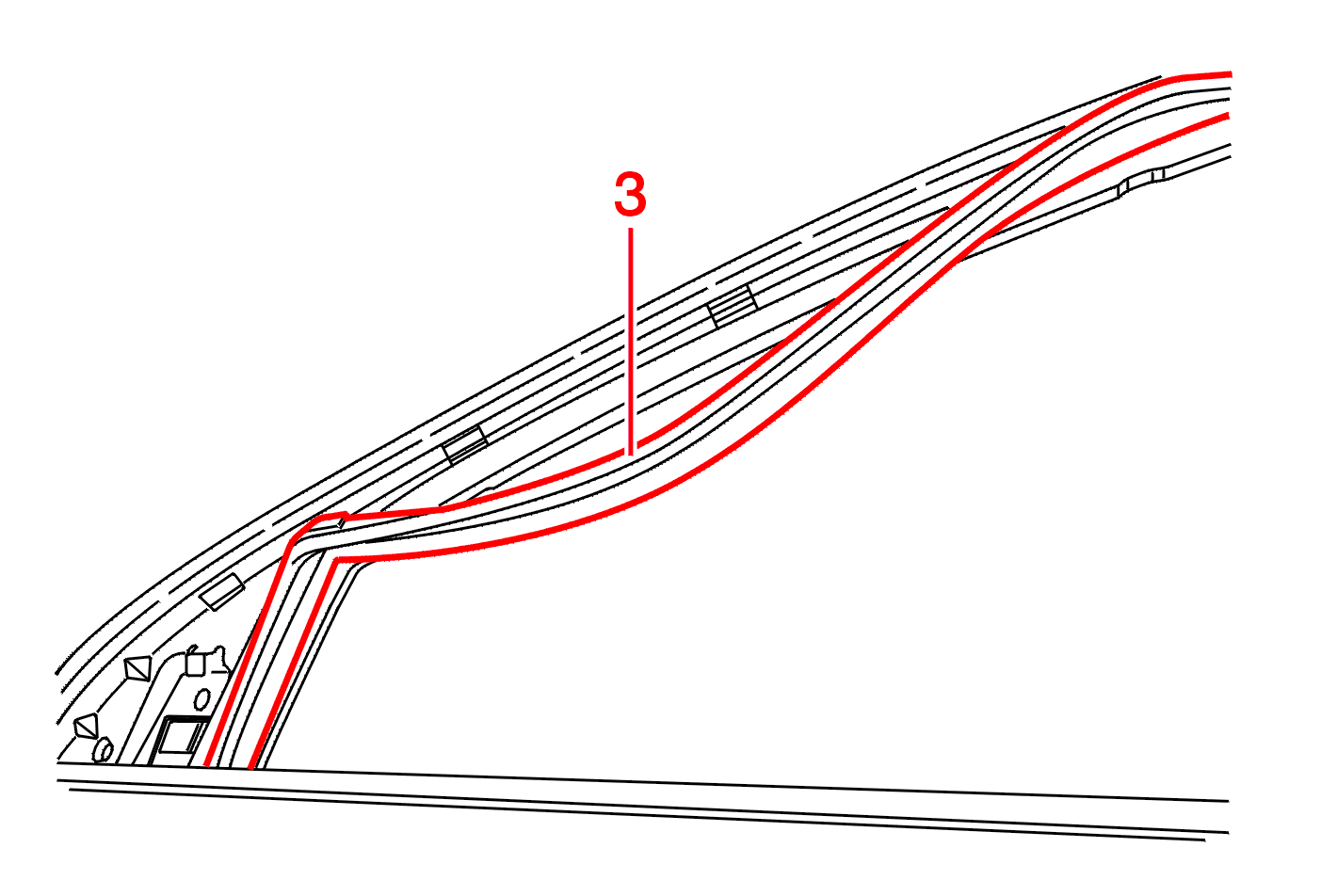

Irrota ikkunan liukukiskon tiiviste (3) .

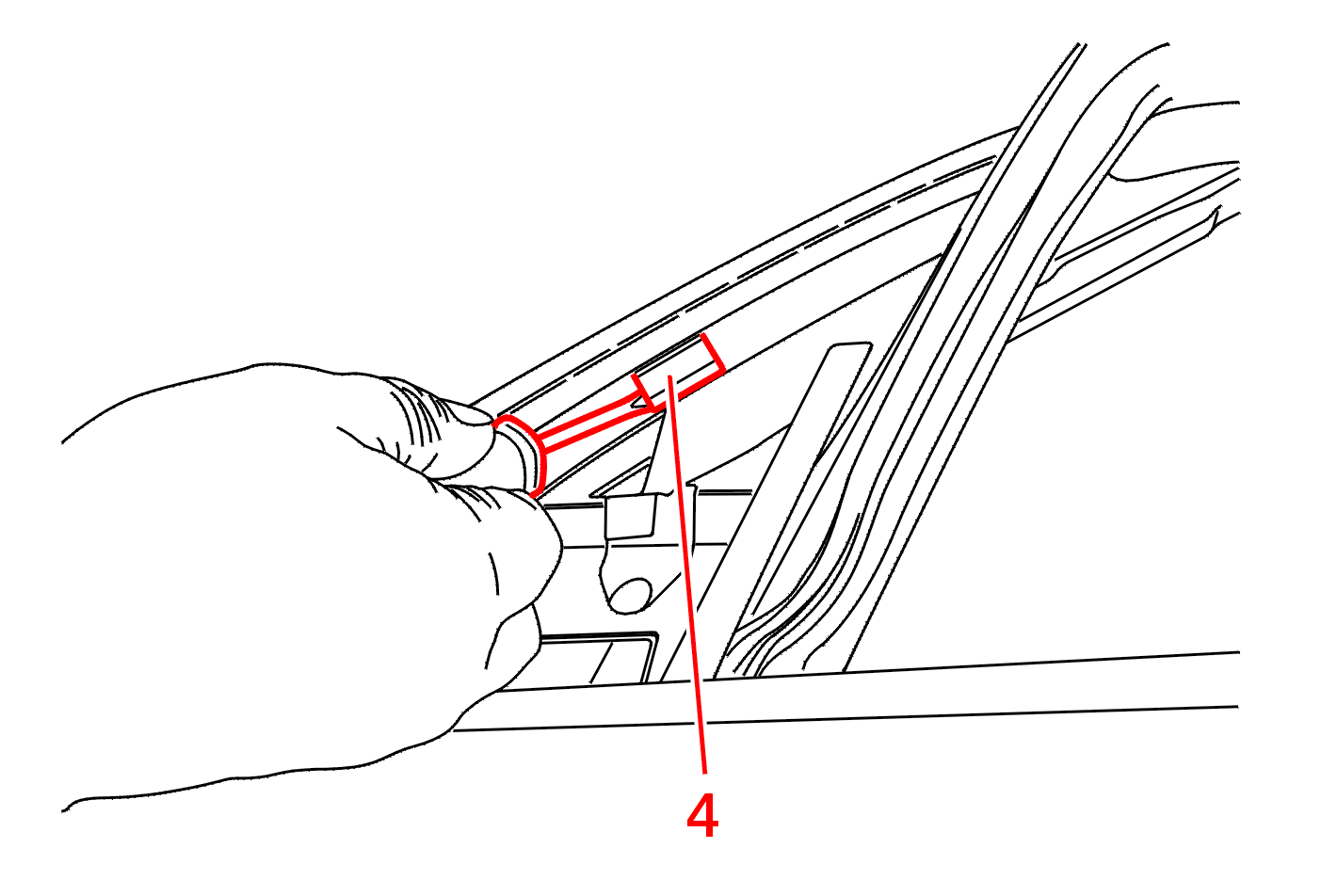

Ruuvimeisselin terän avulla, nosta kiinnitysliittimet (4) oven kehyksessä .

Irrota ylempi koristelista (2) vetämällä sitä ovesta ulospäin .

3 - KIINNITYS

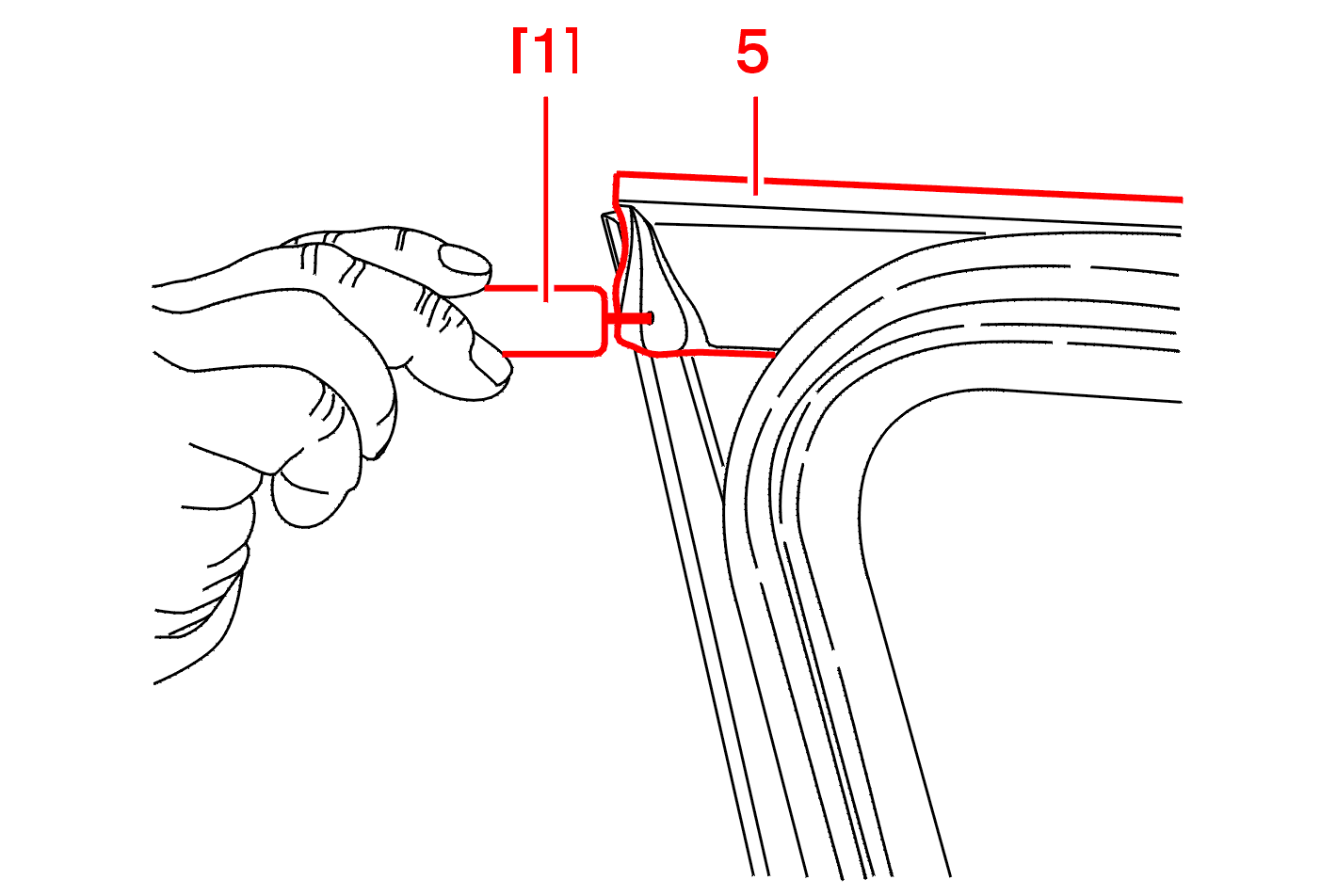

Työkalun [1] avulla ; Aseta koristelistan tiivisteen (2) kärki paikalleen, jotta voisit kiinnittää tiivisteen yläosan .

Alkaen dam numerosta 08512 : Uusi yläpuitteen koristelistan asennus .

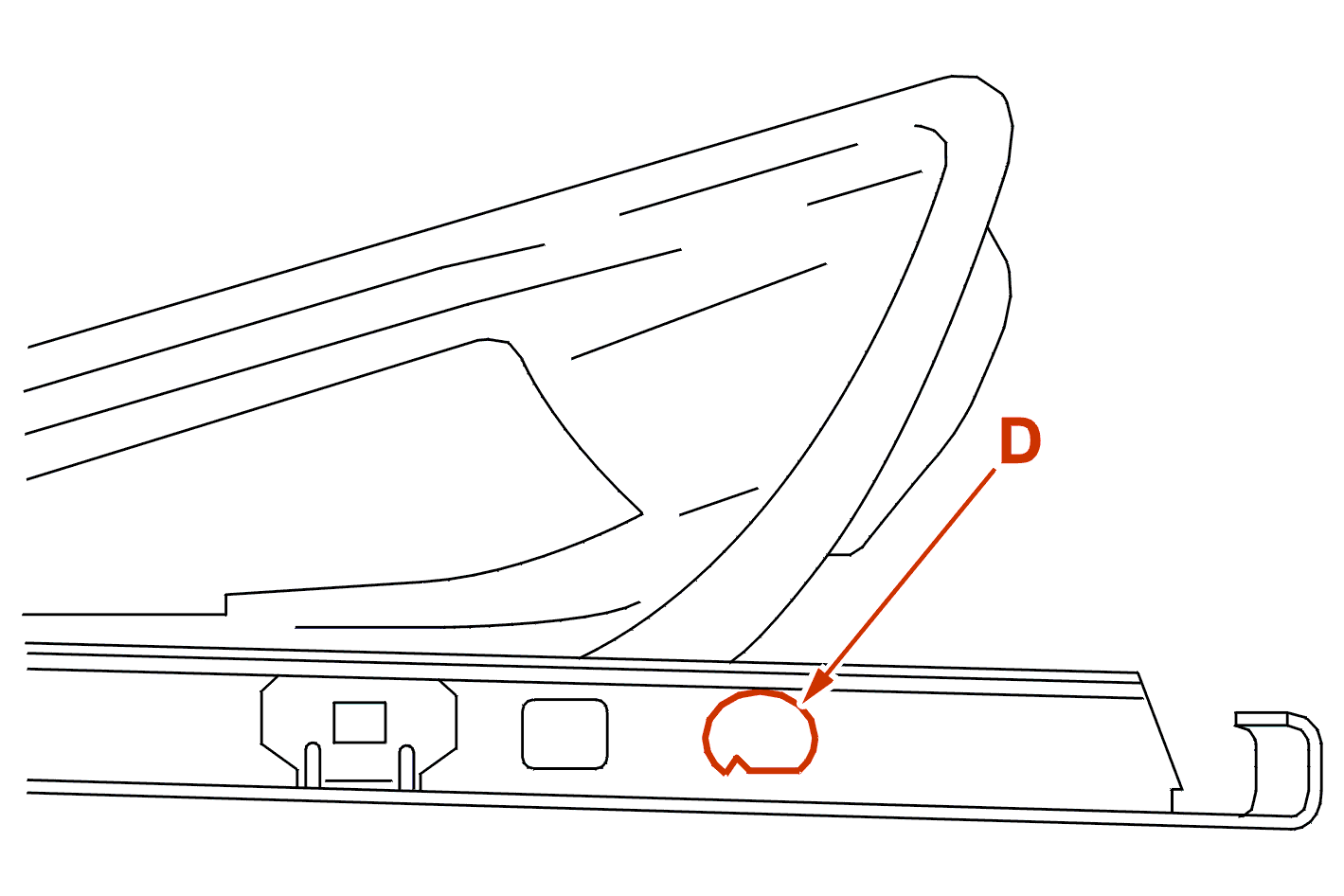

Puhdista rasvaa liuottavaan aineeseen kostutetulla rievulla pinnat, jotka koskettavat oven puitteessa ja koristelistassa olevan reiän (D) alueelle .

Aseta pistoolilla tippa polyuretaaniliimaa reiän (D) alueelle koristelistaan .

Kiinnitä oven puitteen koristelista .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
