C4CH1KF1 - 607

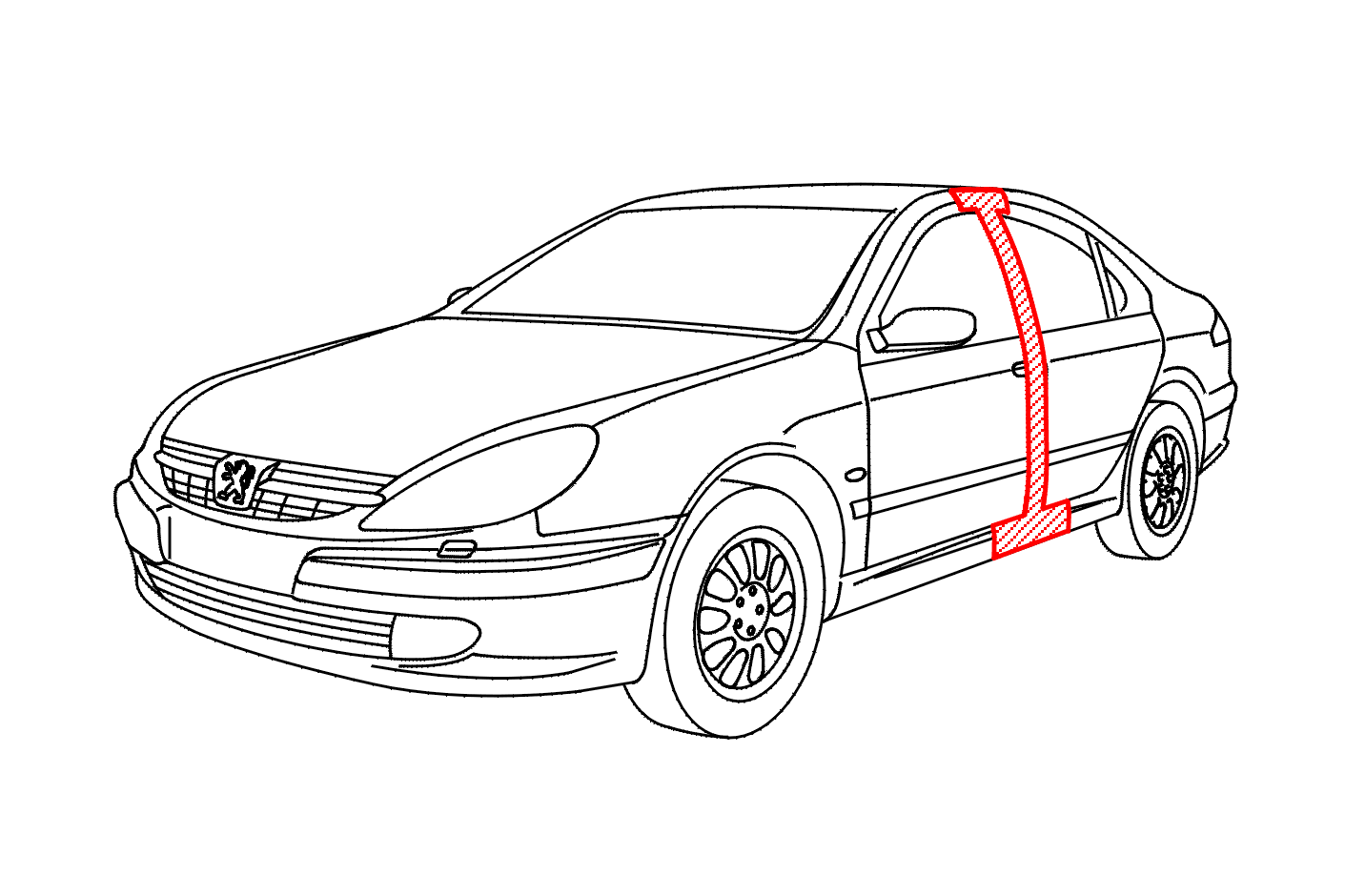

KESKIMMÄISEN PILARIN VAIHTO

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

1 - LISÄTOIMENPITEET

Vaihto :

• etuovi
• takaovi

Irrotus - kiinnitys :

• ETUISTUIN
• ETUTURVAVYÖ
• TAKAISTUIN
• ETUOVEN AUKON TIIVISTE
• TAKAOVEN SISÄÄNTULOTIIVISTE
• kynnyksen koristelista
• TURVATYYNYN TÖRMÄYSSUOJAMODUULI

Varustuksen poisto - varustaminen :

• keskisaranapylväs
• osittaiset etu ja takalattiat
• katto

Vedä esiin johtosarjat .

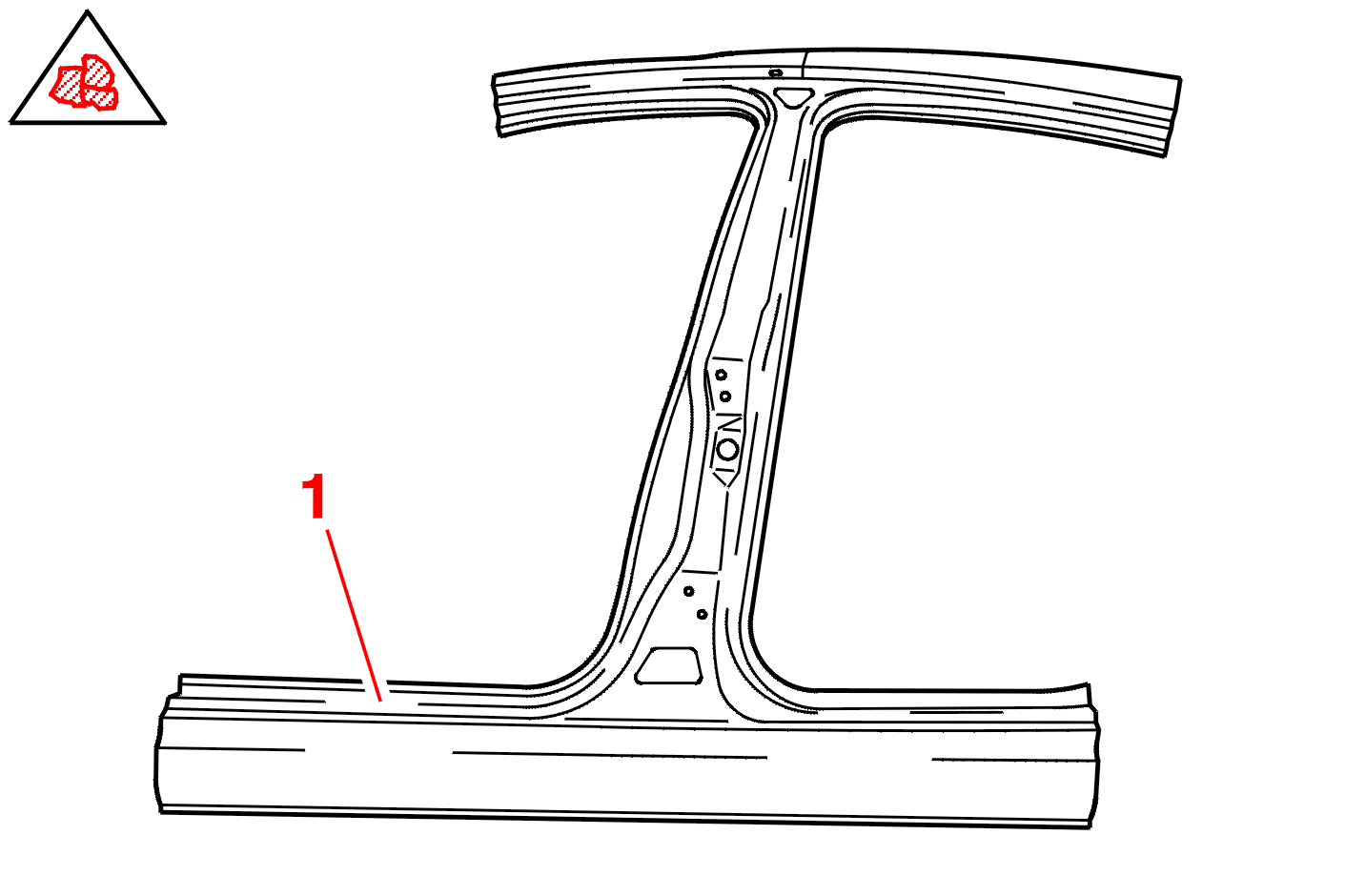

2 - VARAOSAN TUNNISTAMINEN

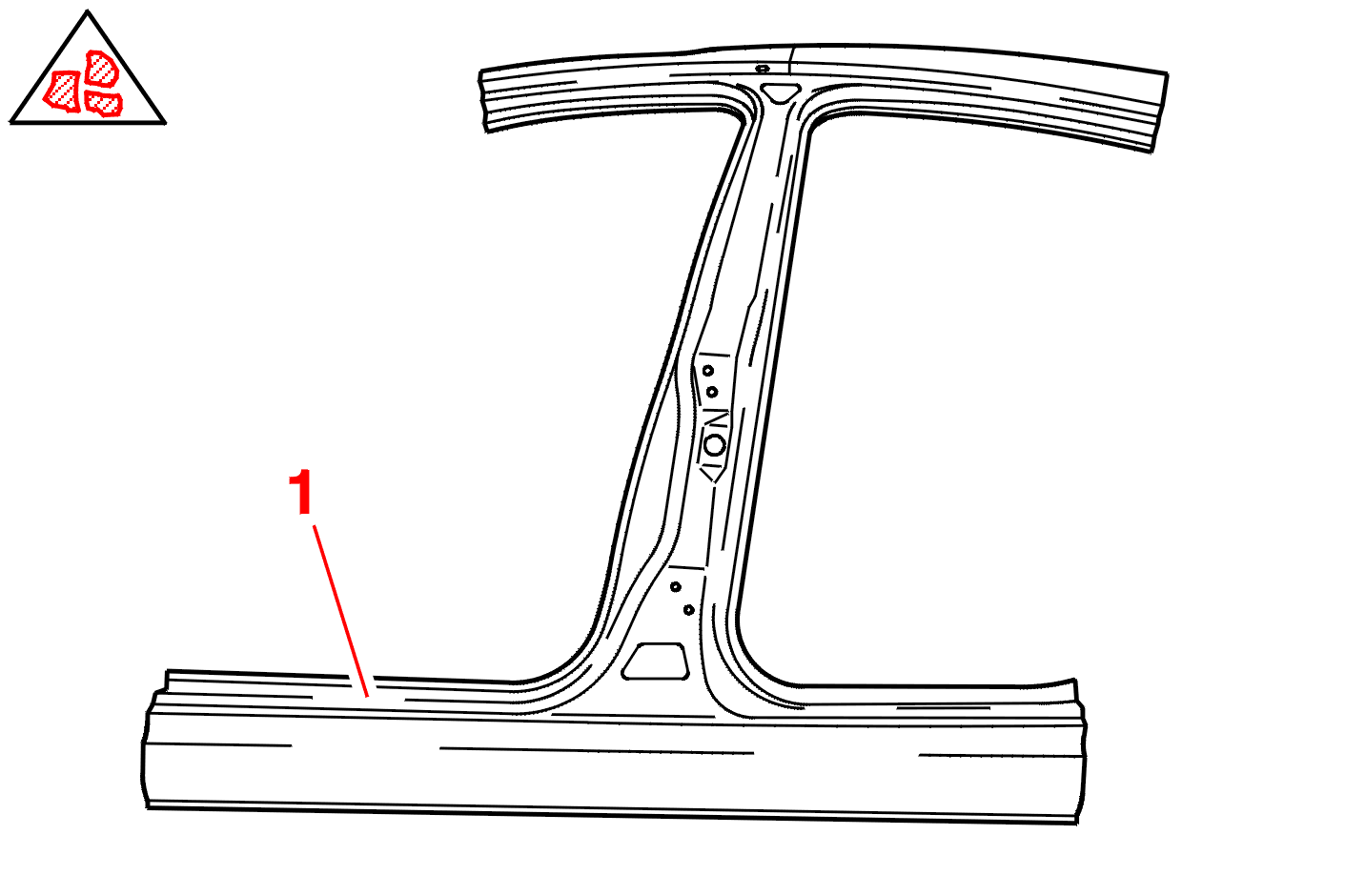

(1) Keskisaranapylväs .

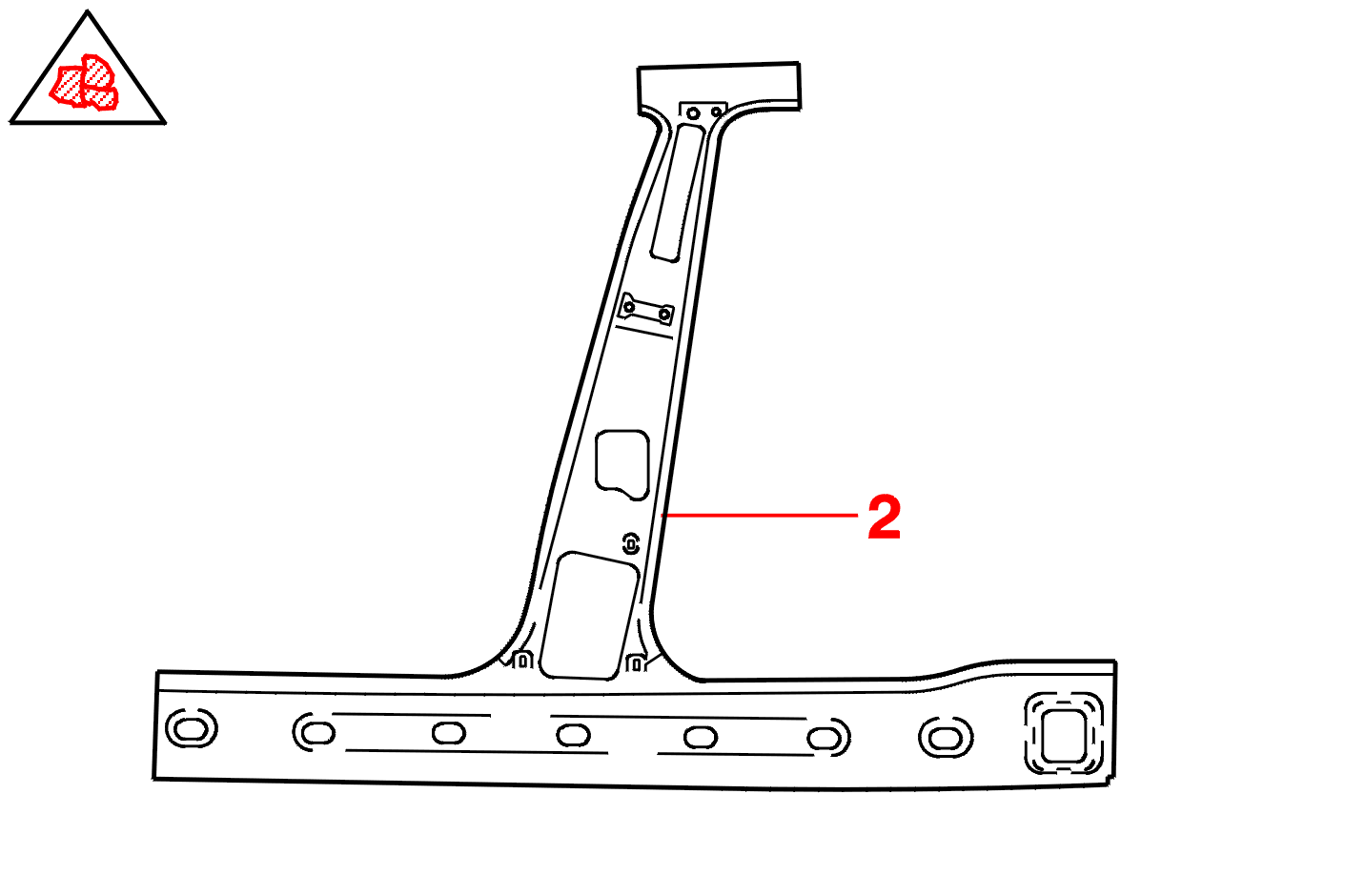

(2) Keskipylvään kaksoispelti .

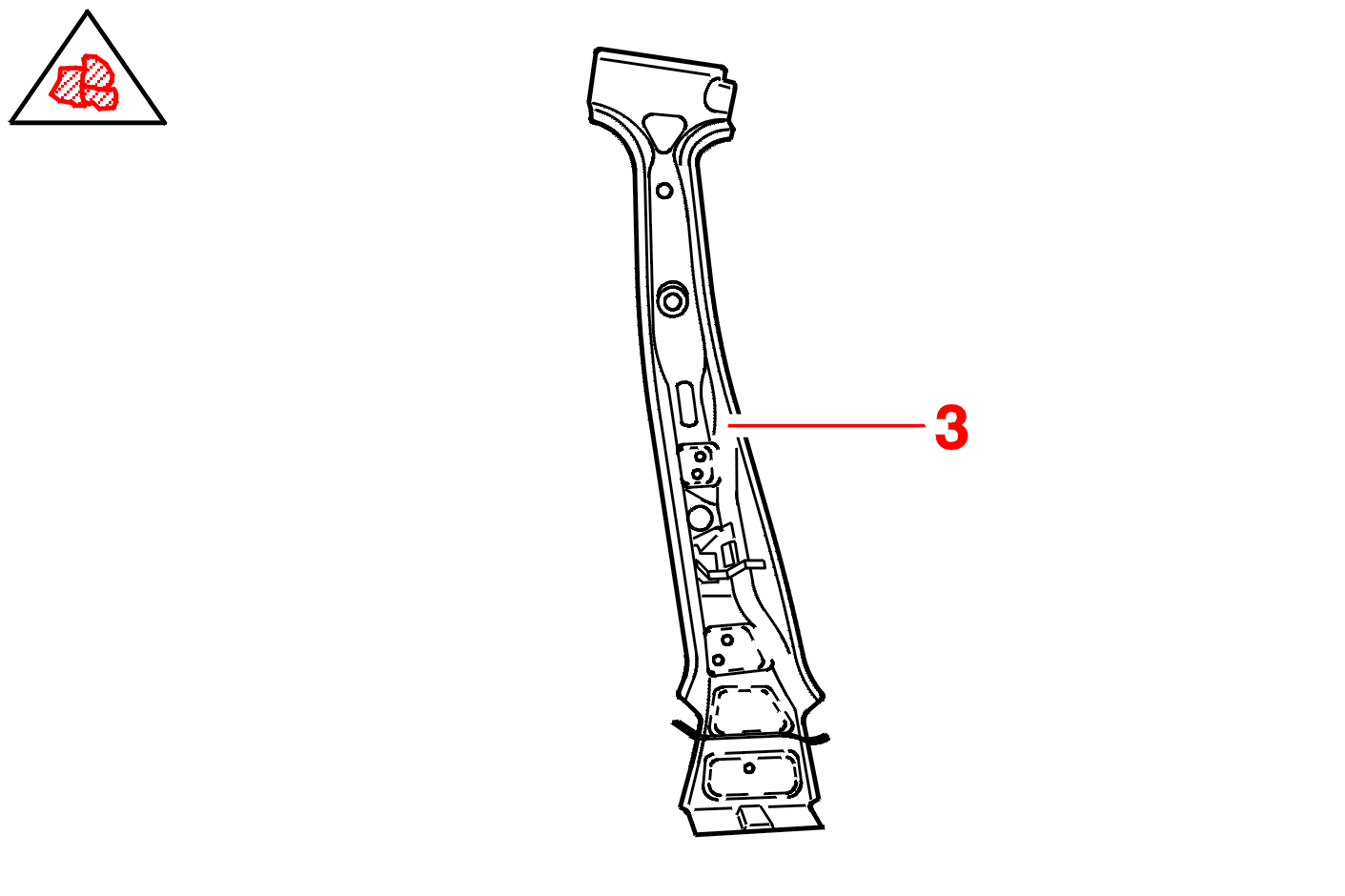

(3) Kootun keskipylvään vahvike .

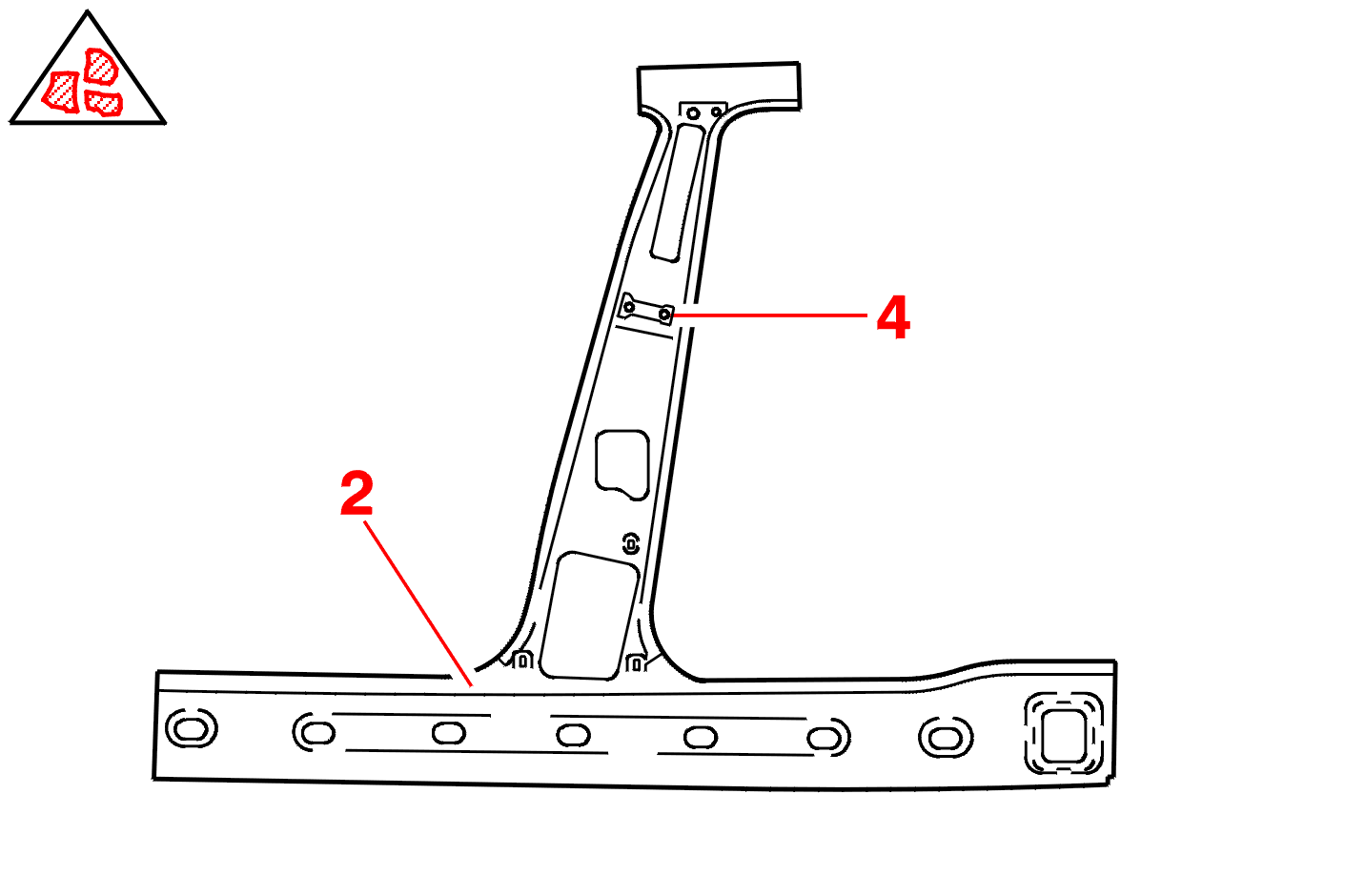

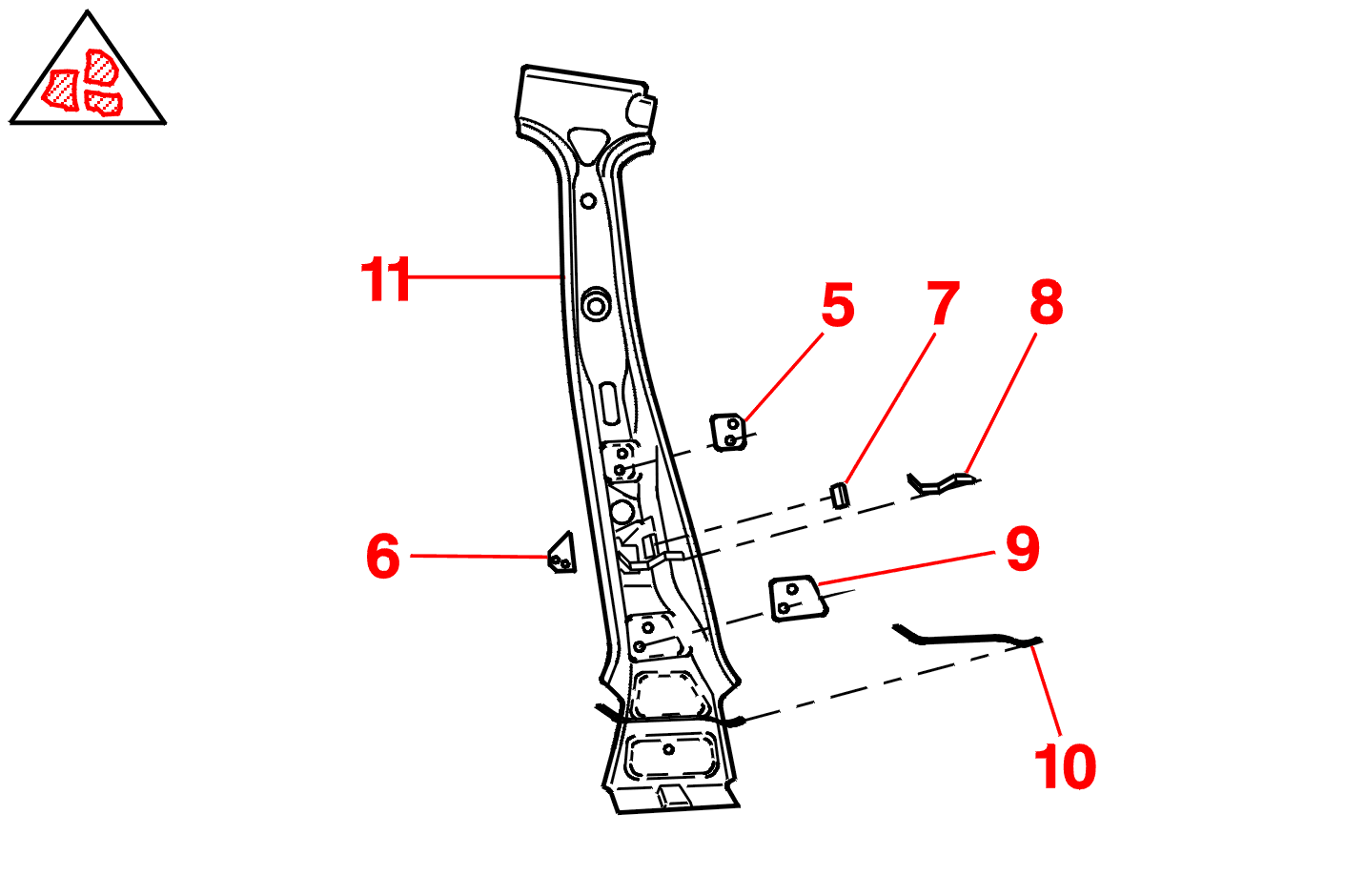

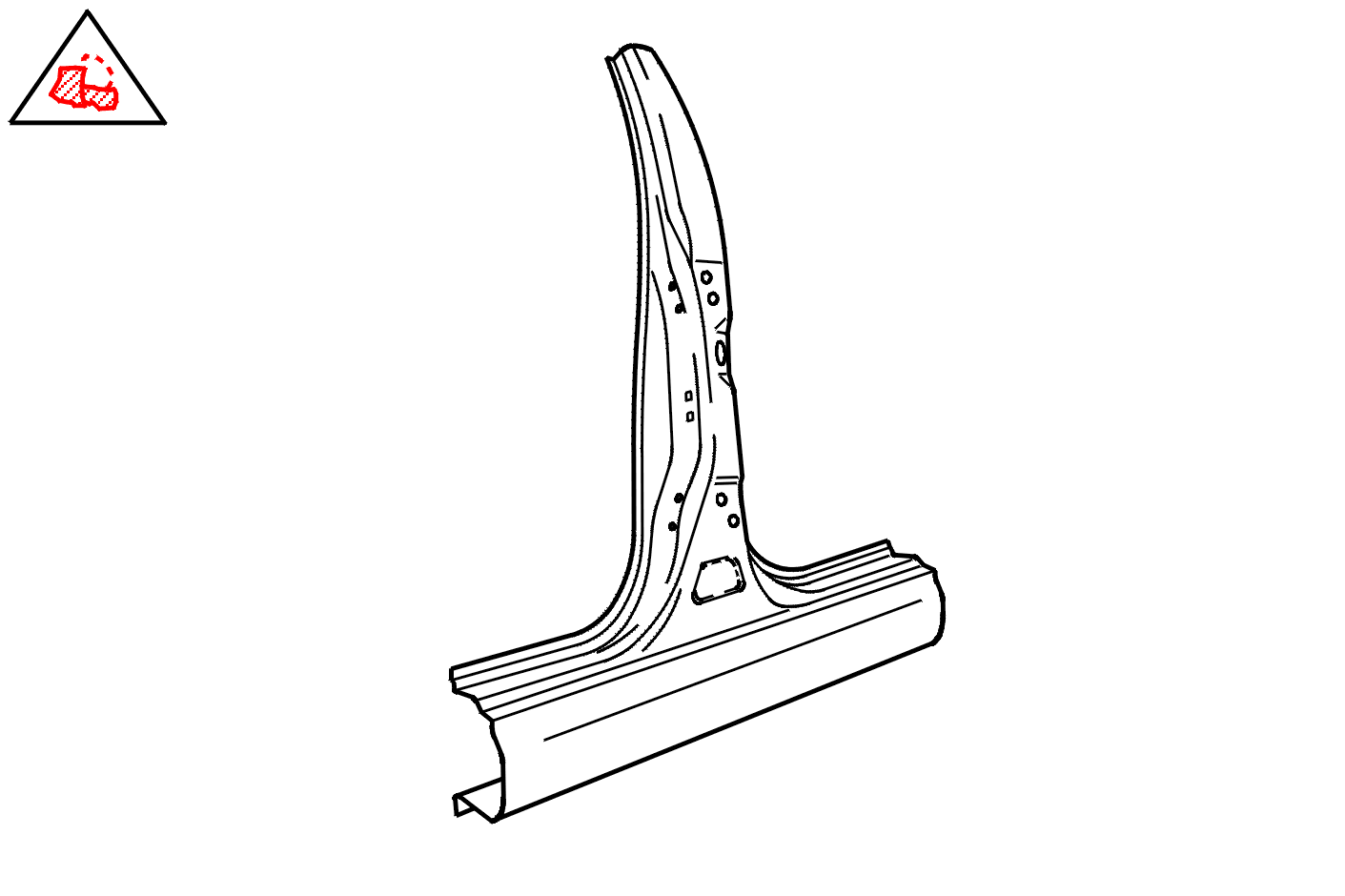

3 - VARAOSAN RAKENNE

(1) Keskisaranapylväs .

(2) Keskipylvään kaksoispelti .

(4) Keskipilarin kaksoispellin ylempi vahvike .

(5) Keskimmäisen pilarin yläsaranan vahvike .

(6) Takaoven rajoittimen kiinnitysvahvike .

(7) Kehikkoside .

(8) Keskipylvään keskimmäinen välike .

(9) Keskimmäisen pilarin alasaranan vahvike .

(10) Alempi väliseinä .

(11) Keskipylvään vahvike .

4 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

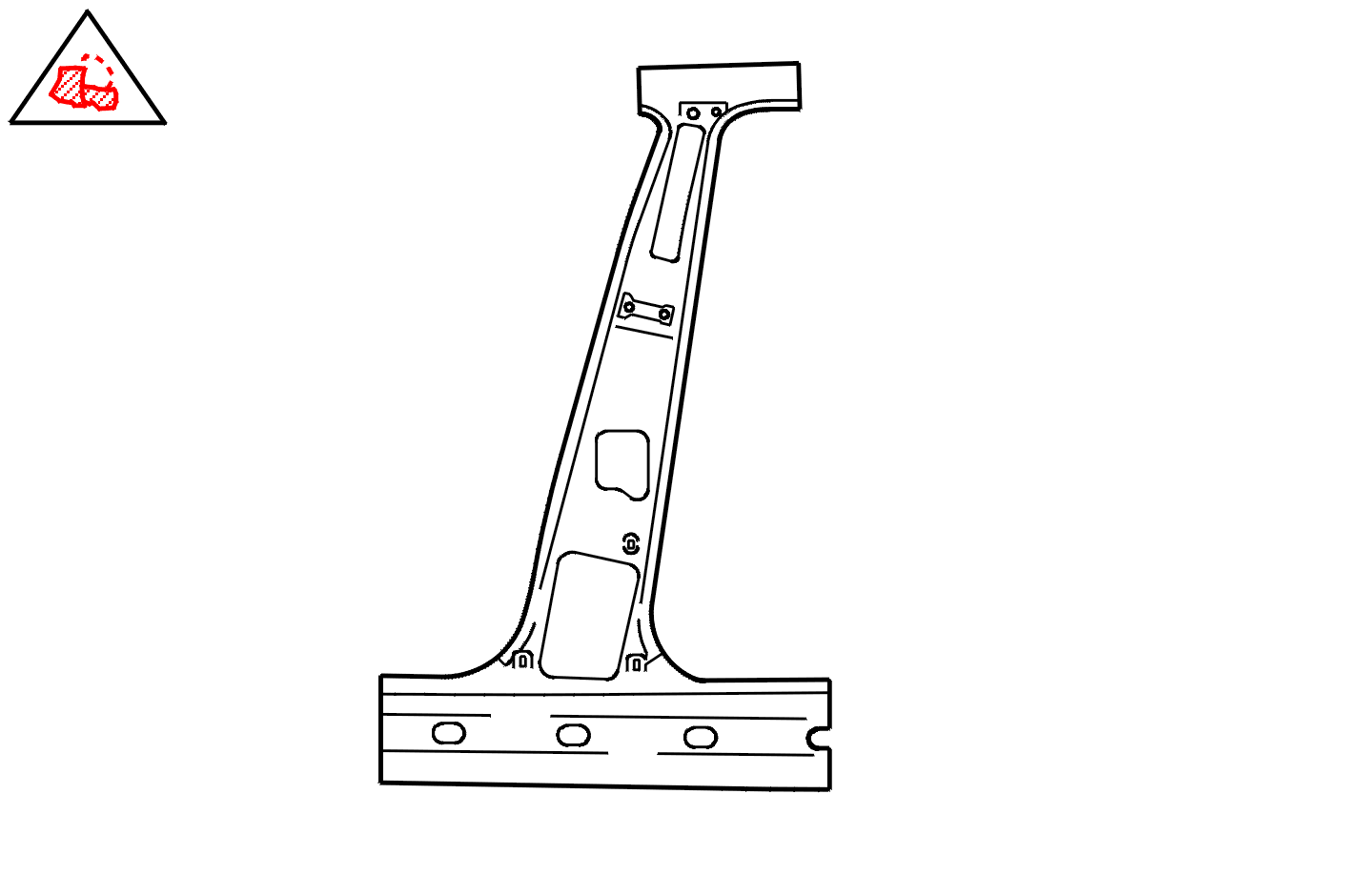

Keskipilari osittain .

Keskipilarin kaksoispelti osittain .

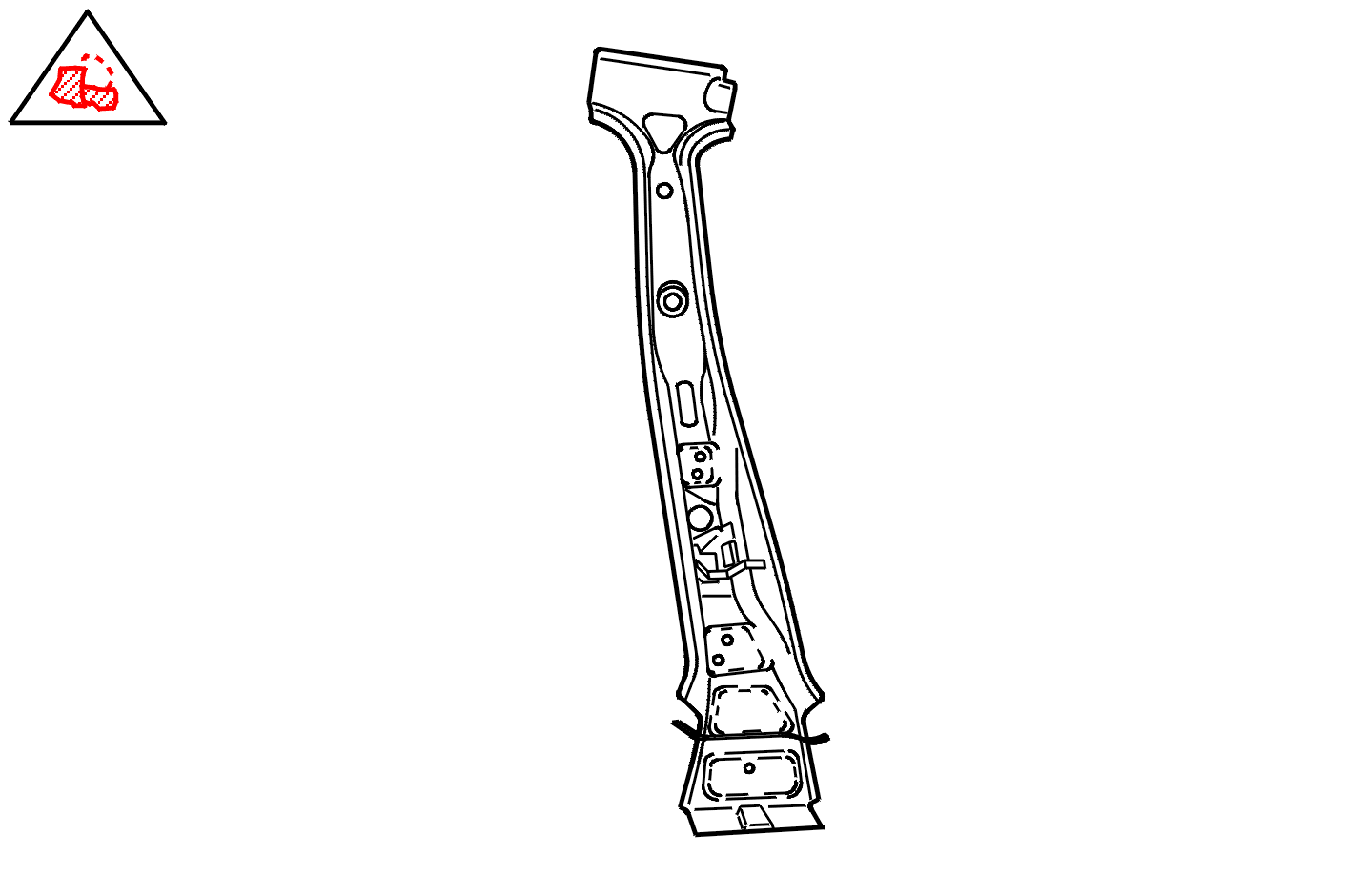

(3) Kootun keskipylvään vahvike .

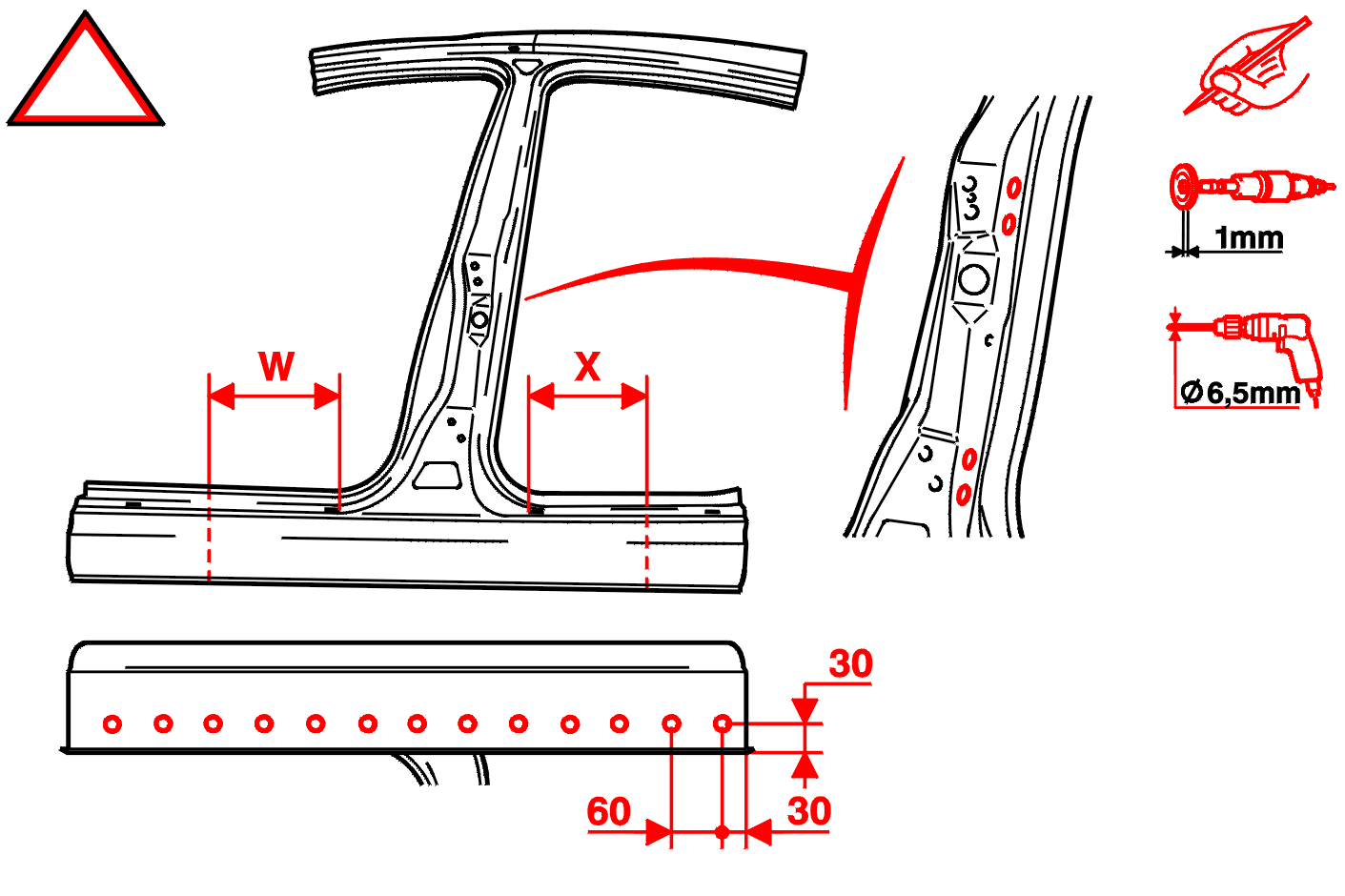

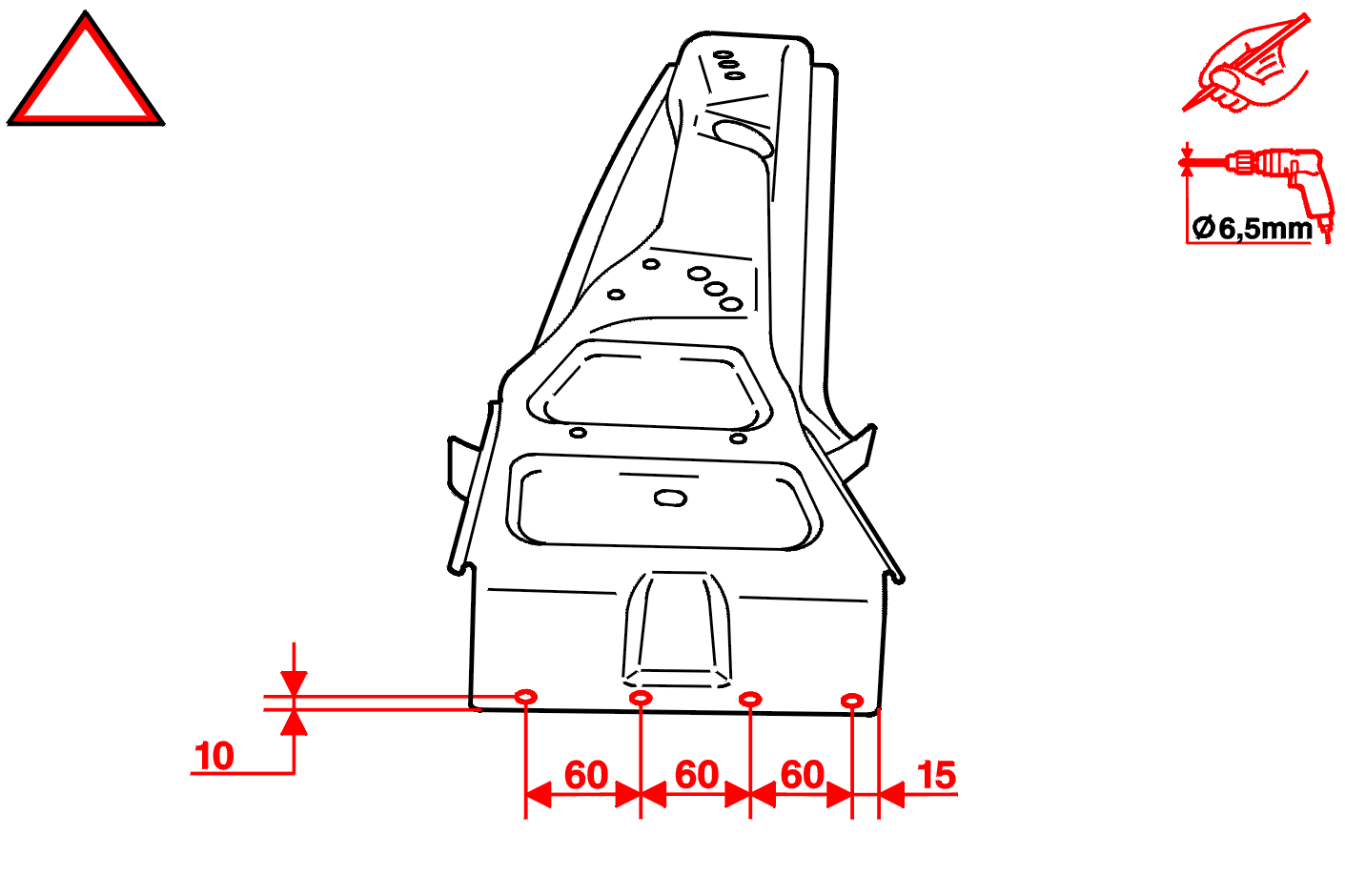

5 - UUDEN OSAN VALMISTELU

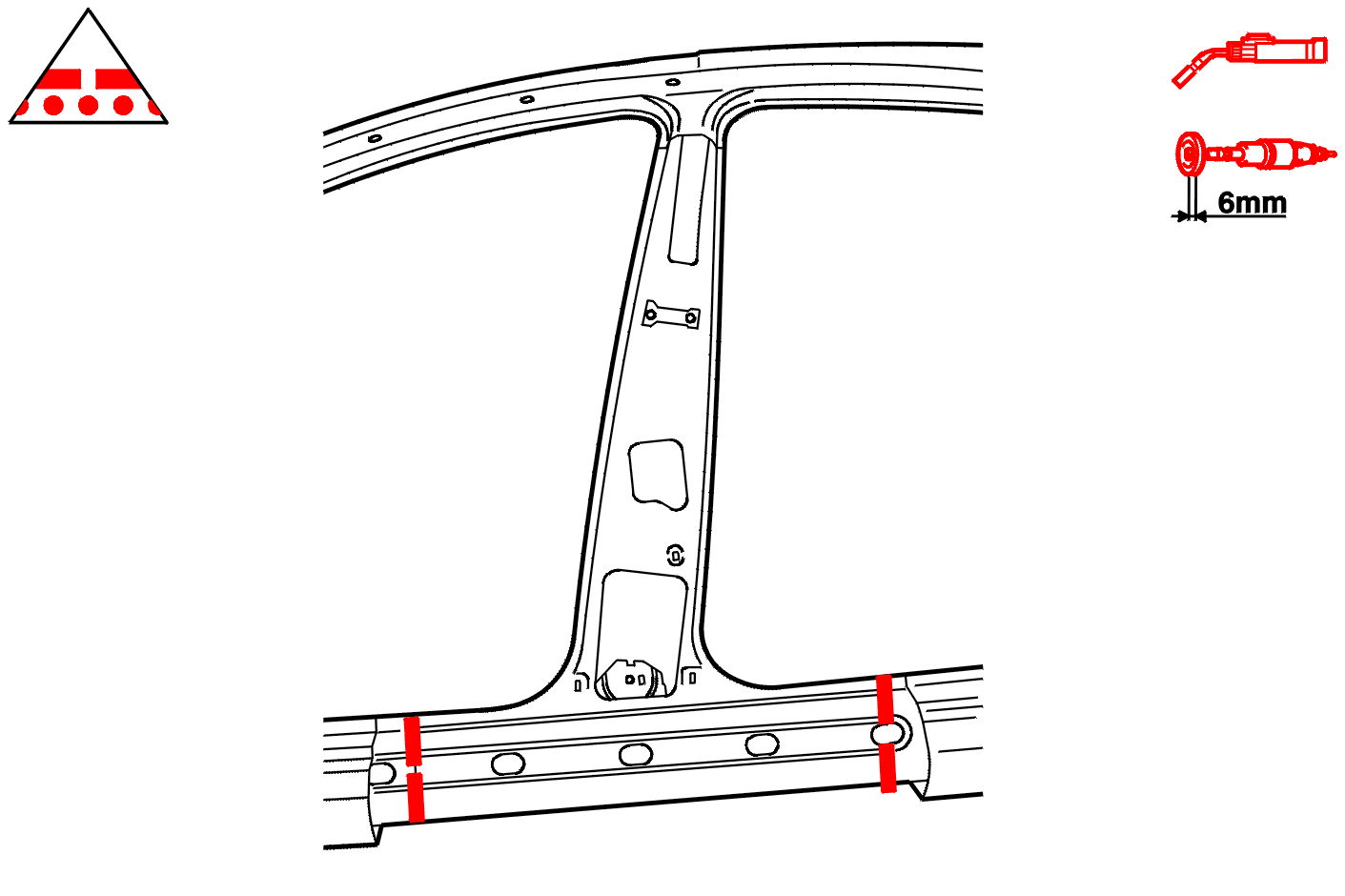

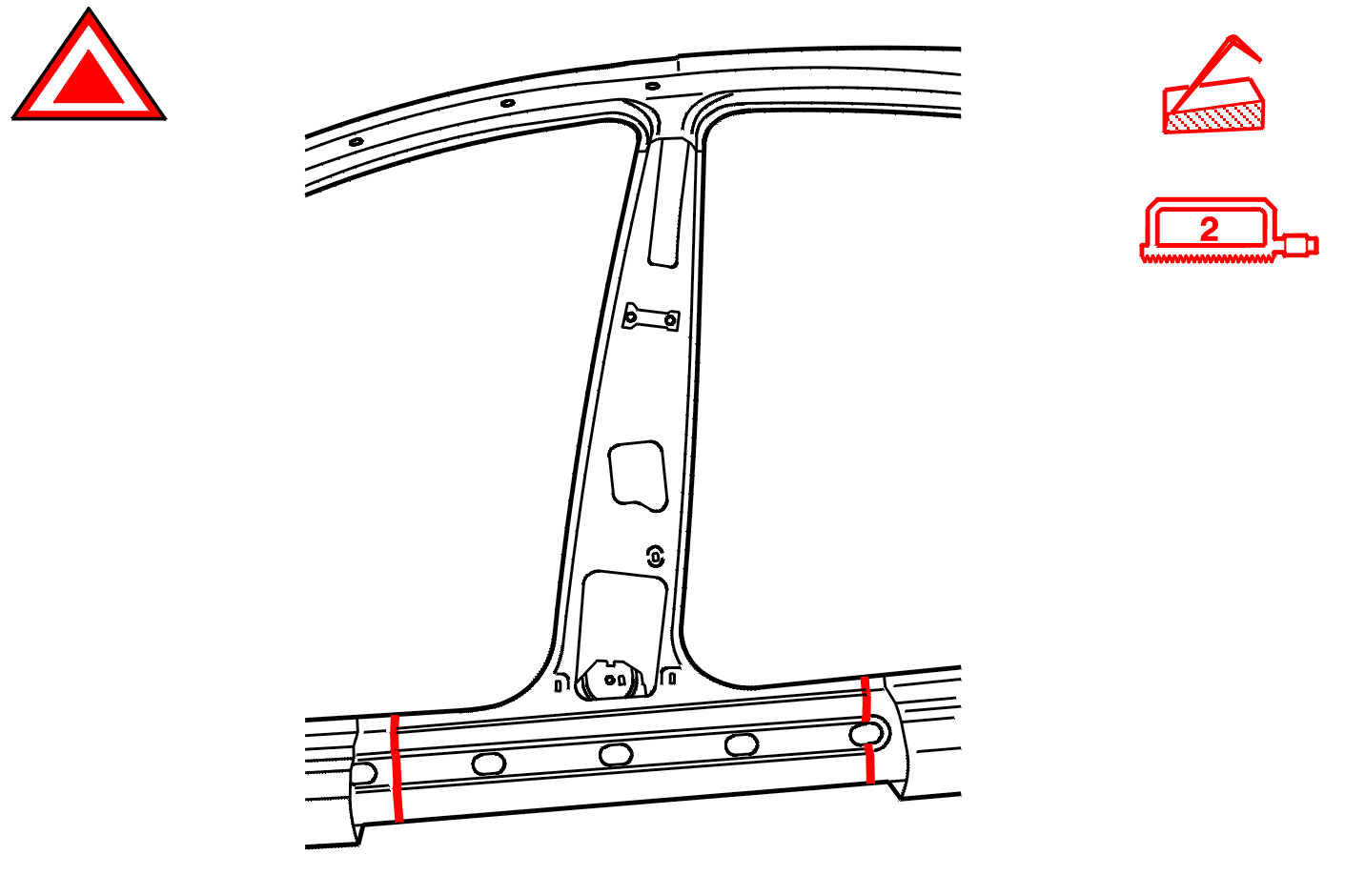

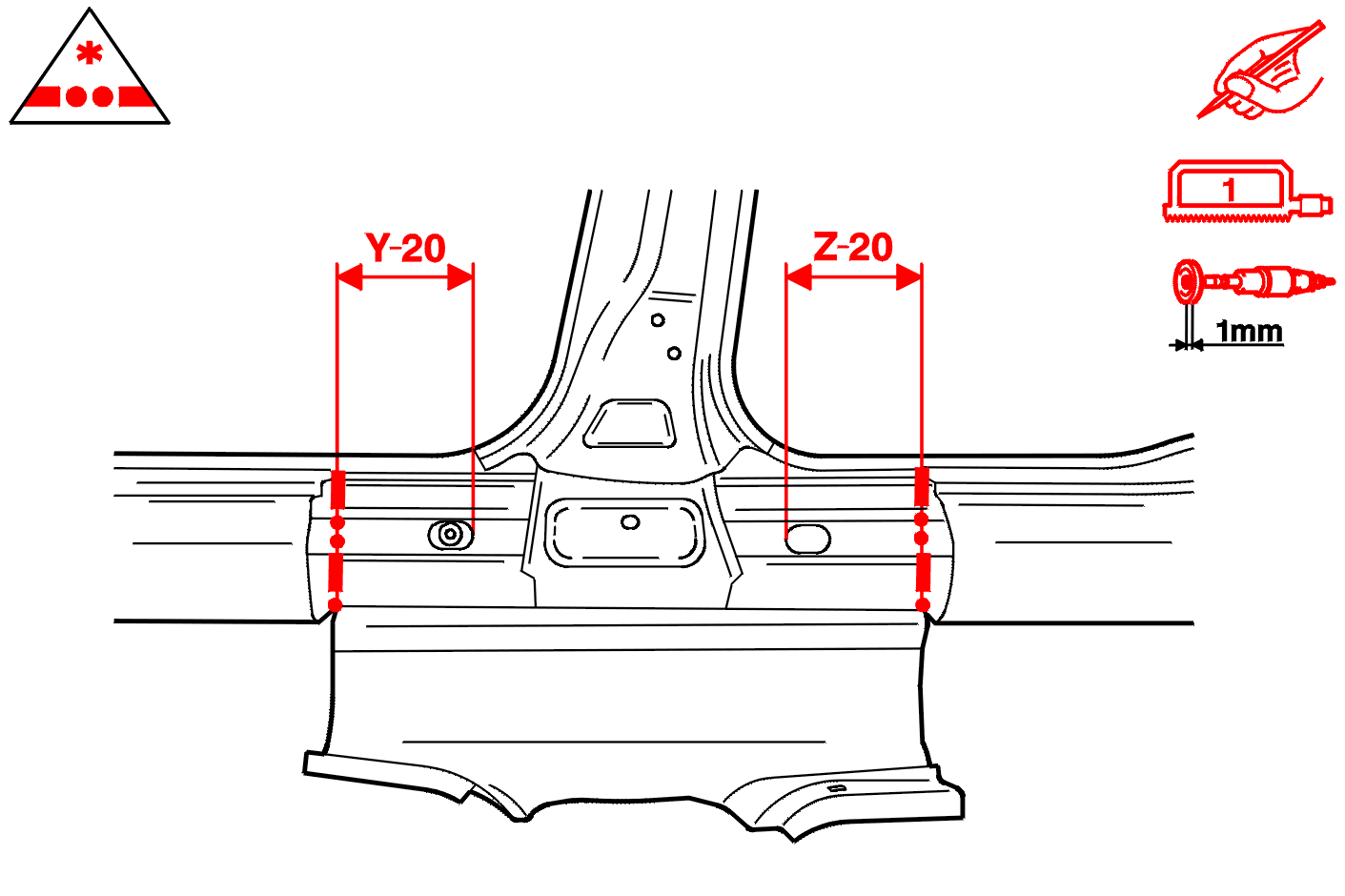

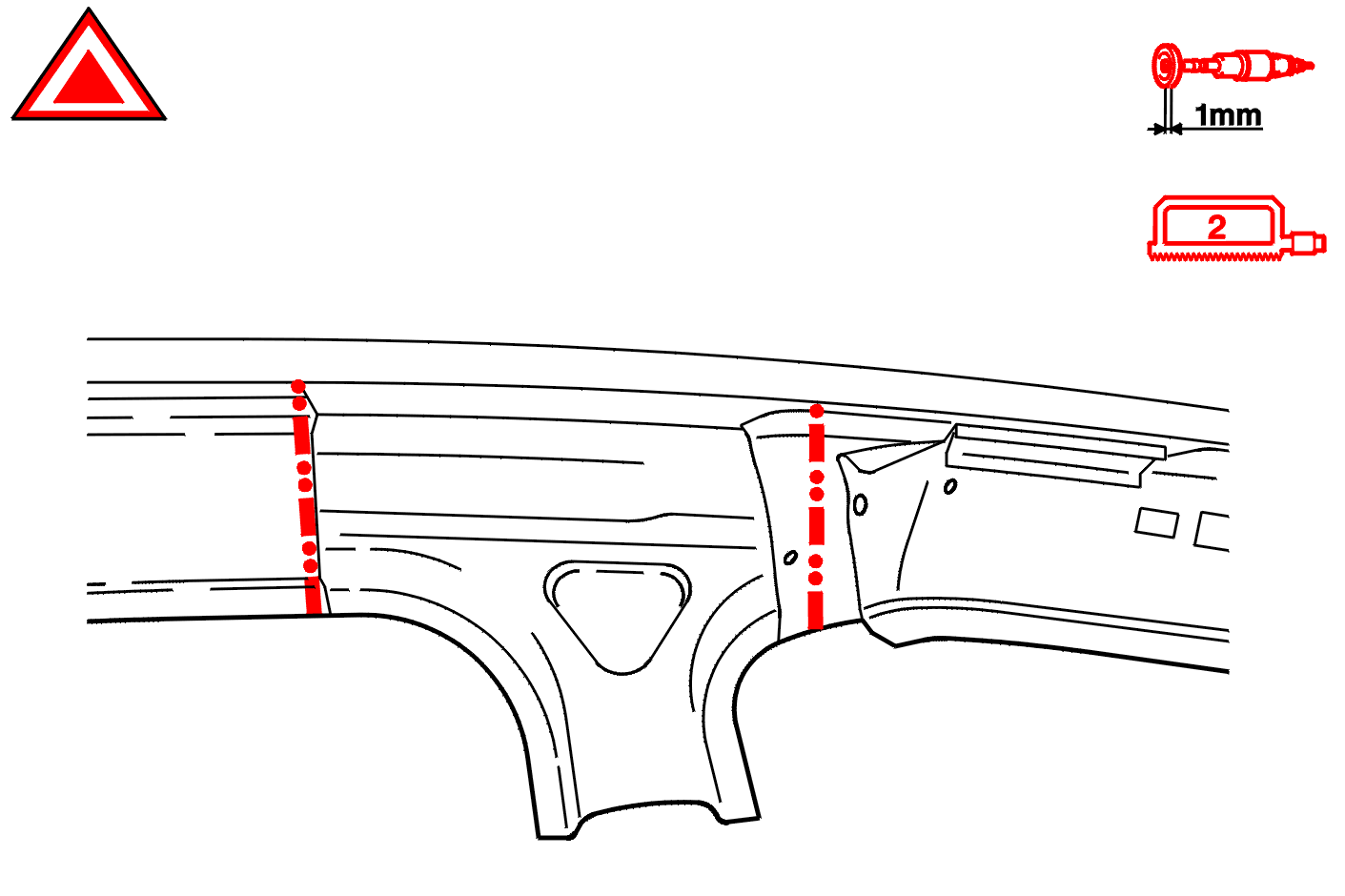

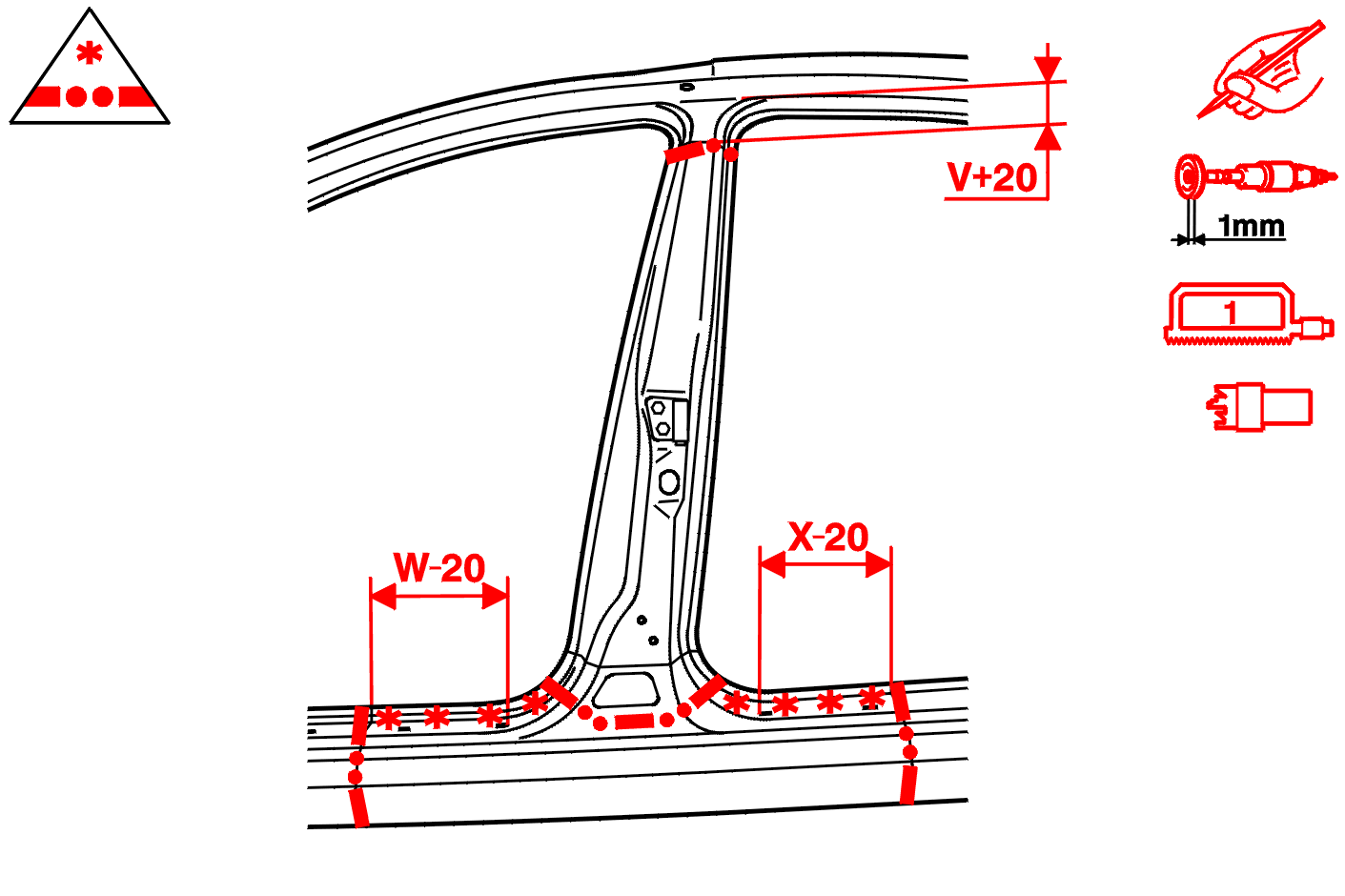

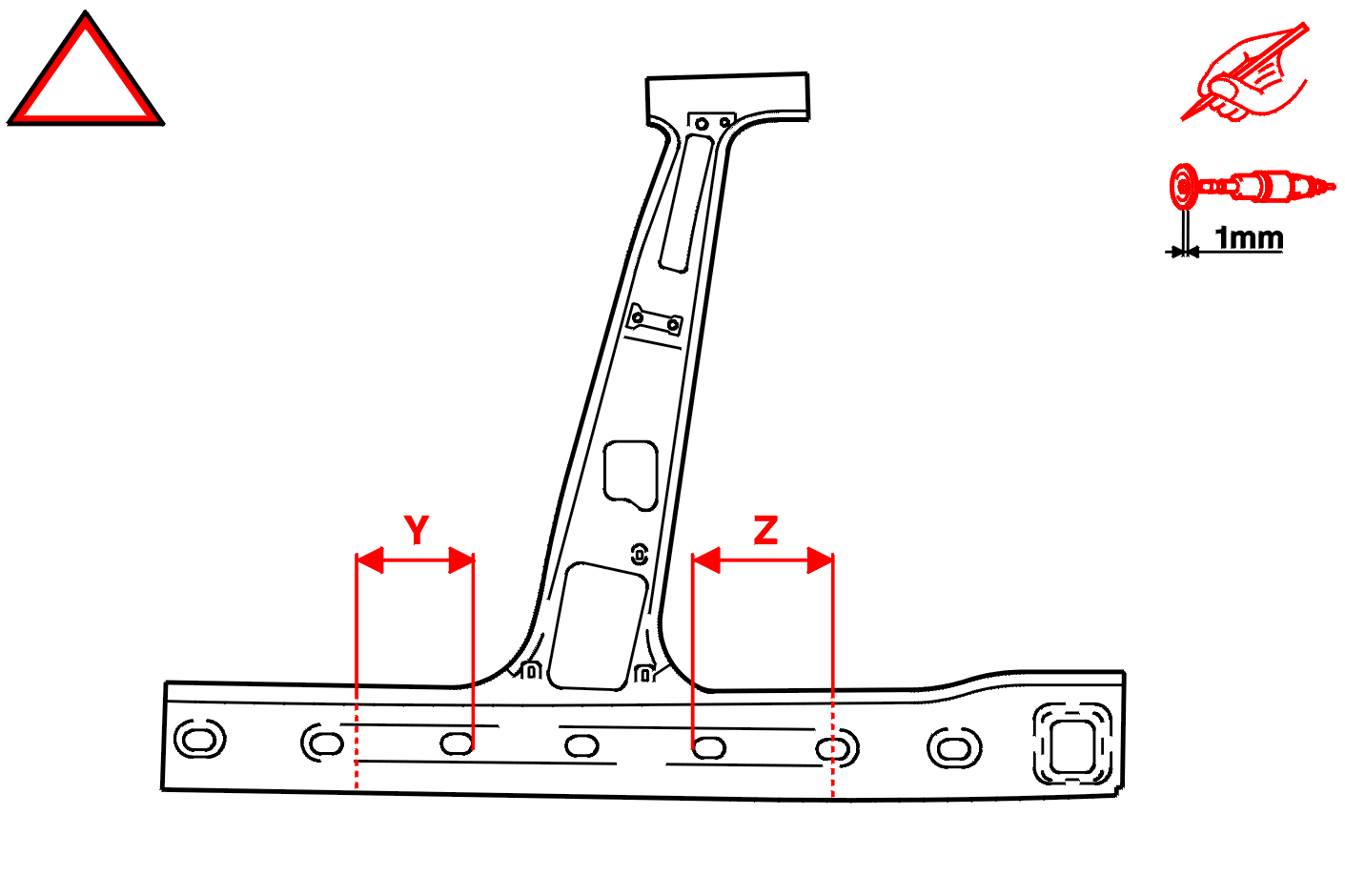

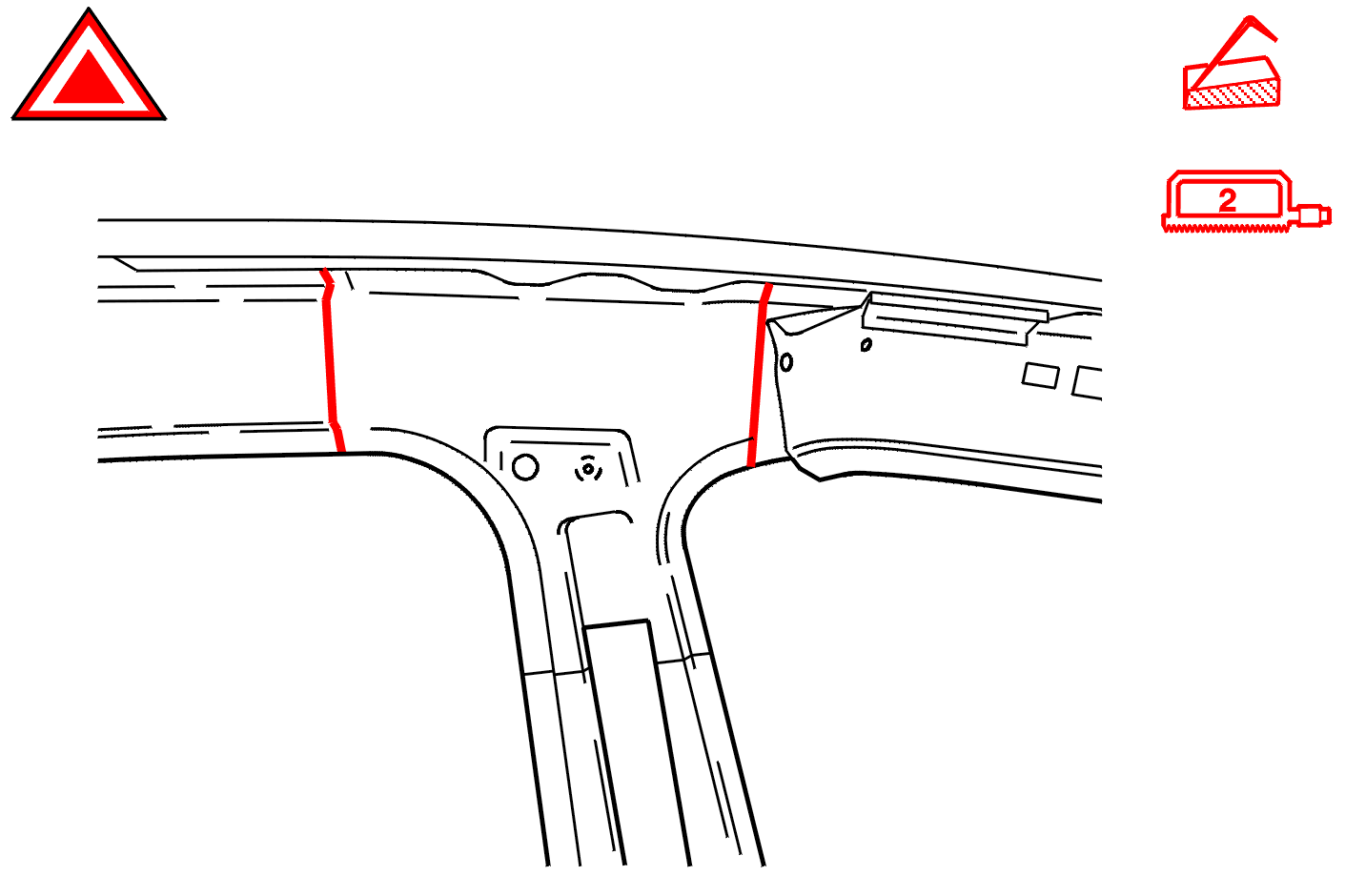

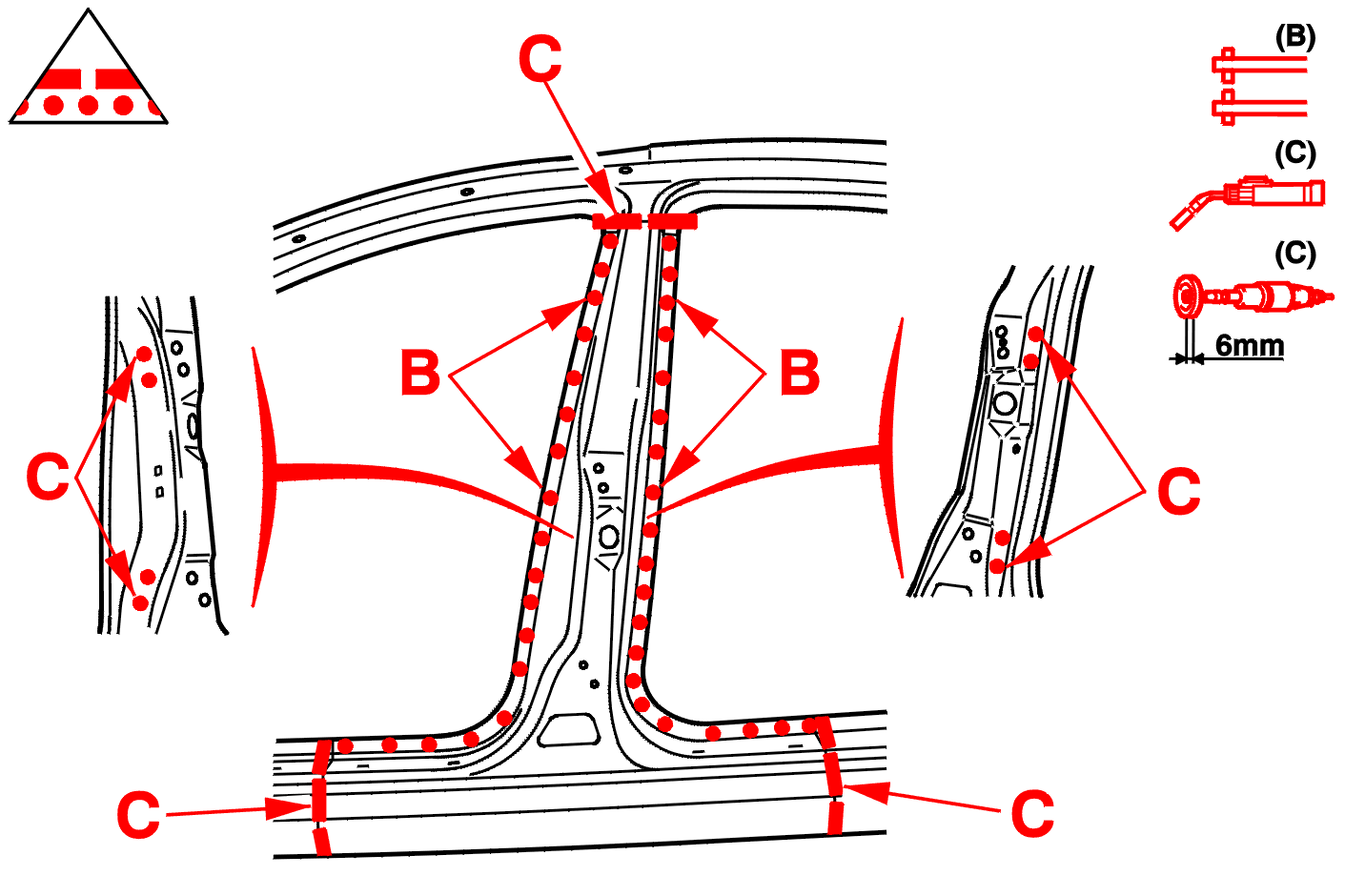

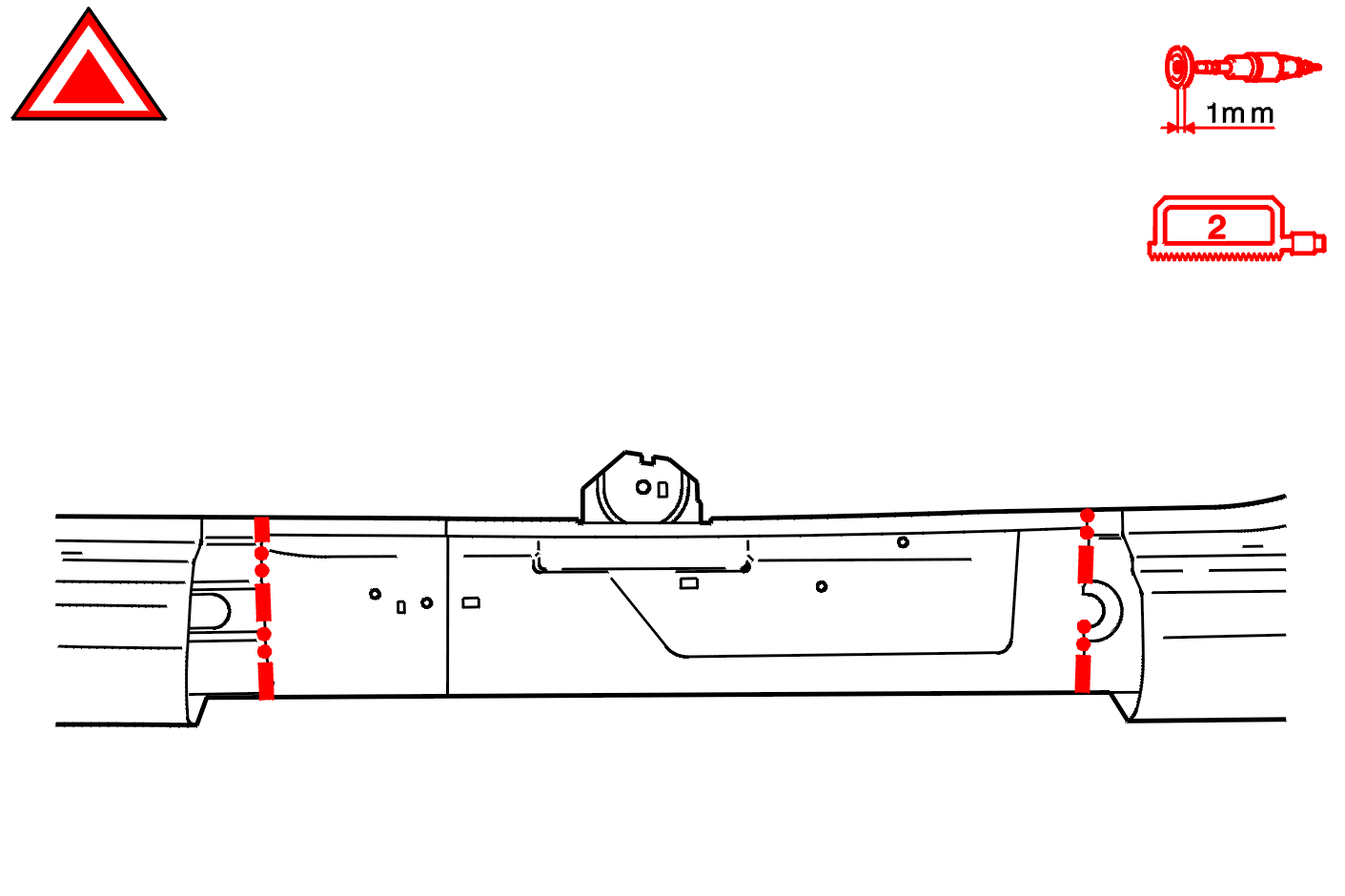

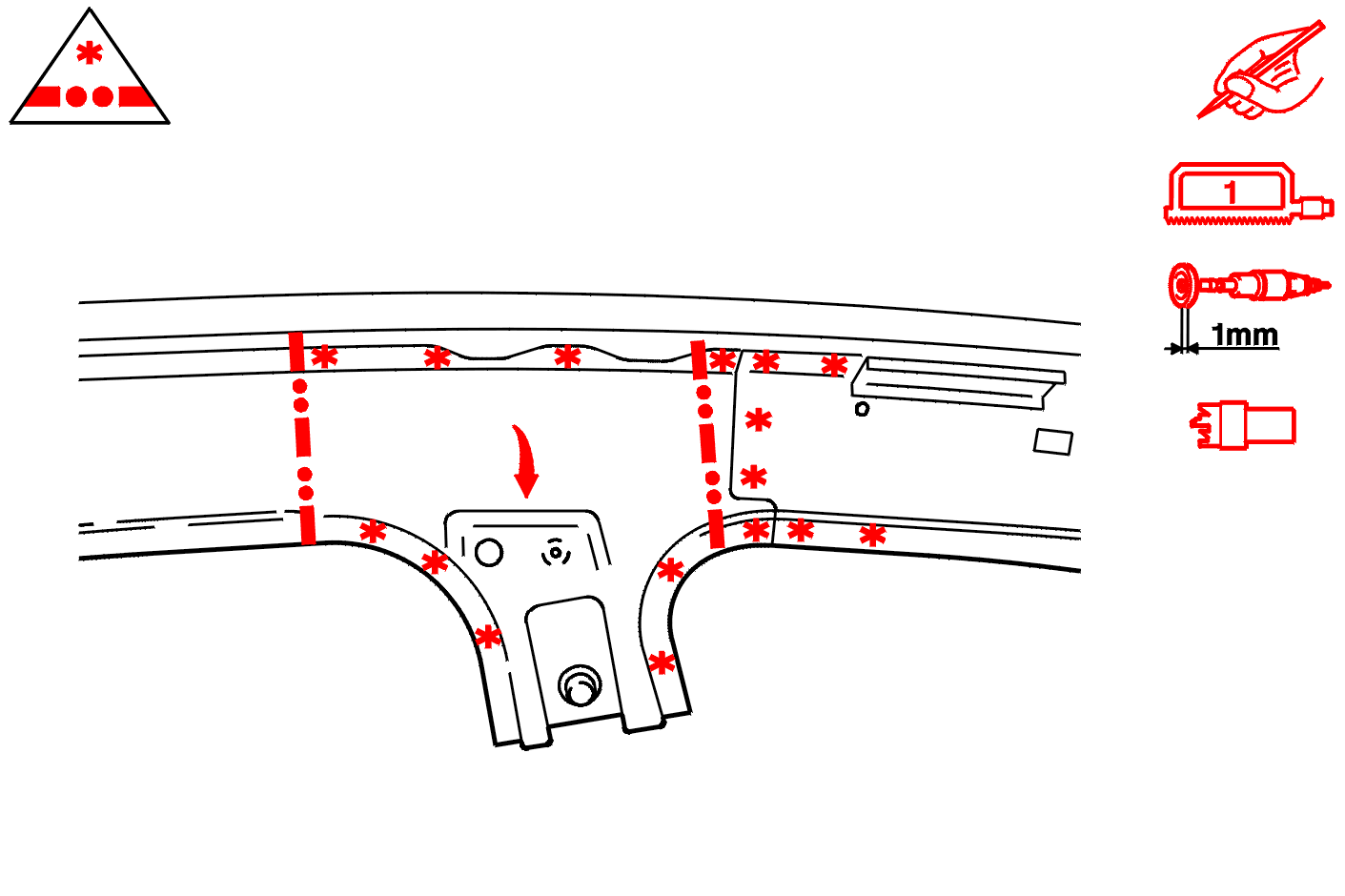

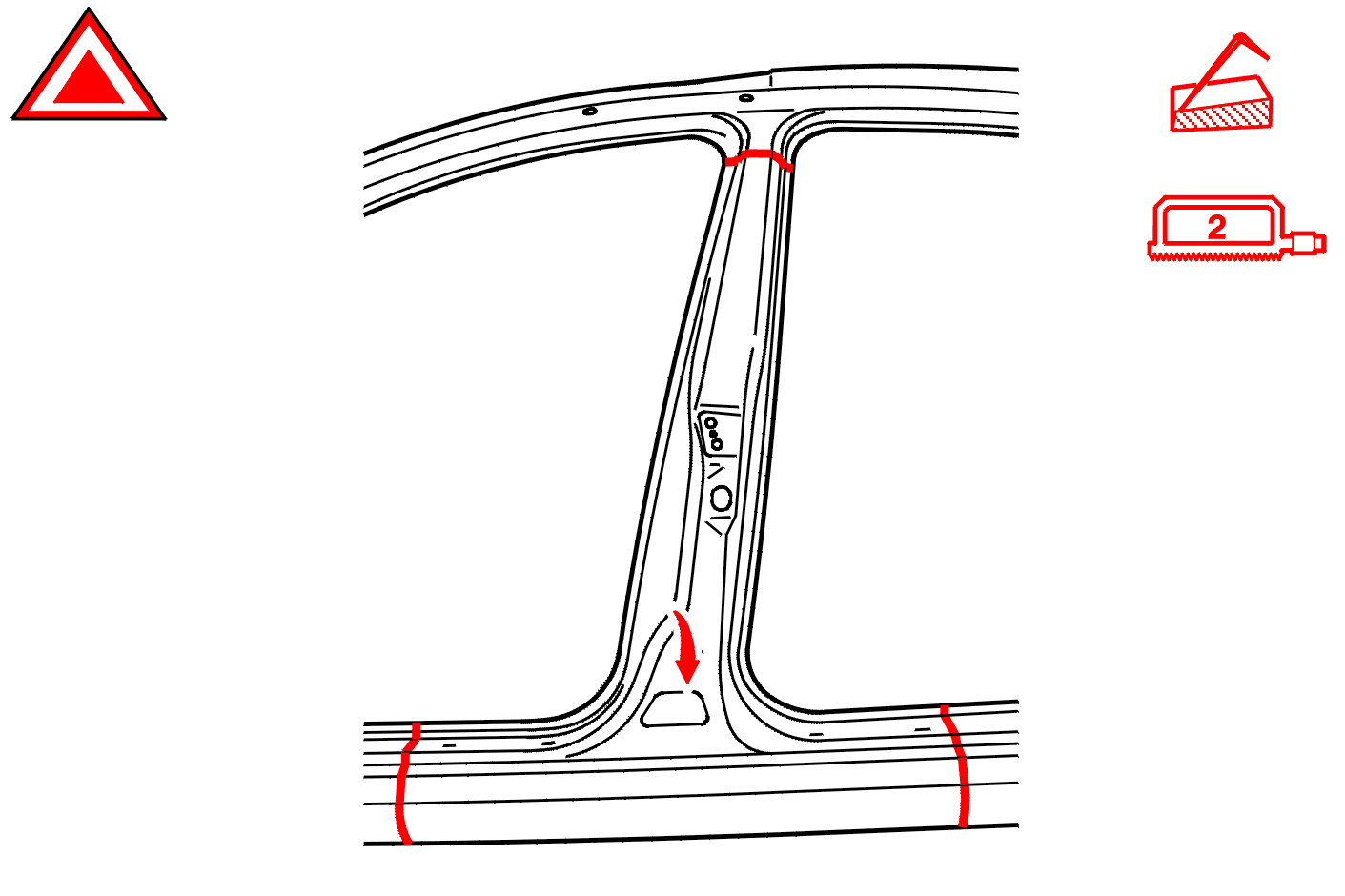

6 - LEIKKAUS

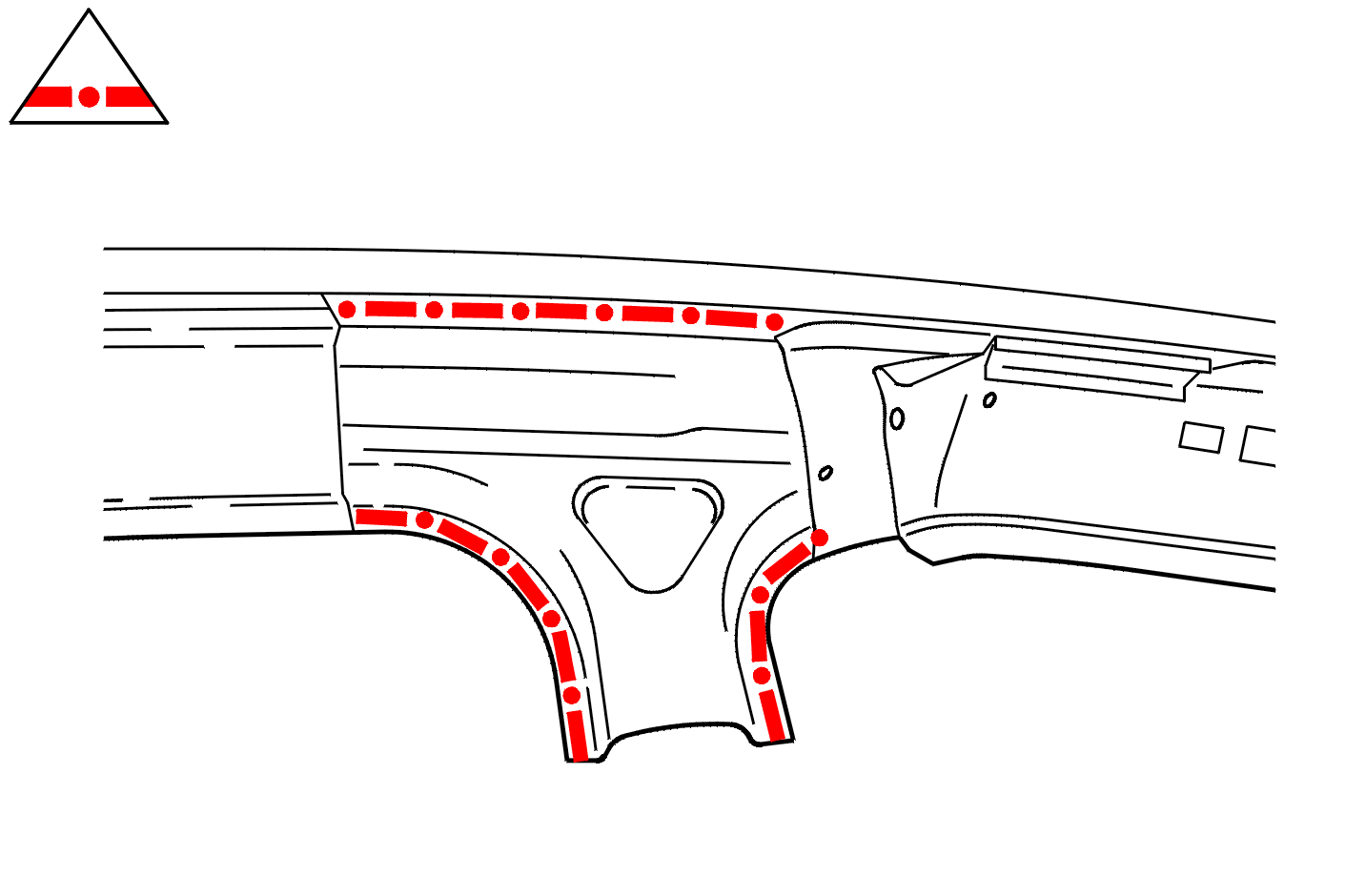

Irrota pellit (A) .

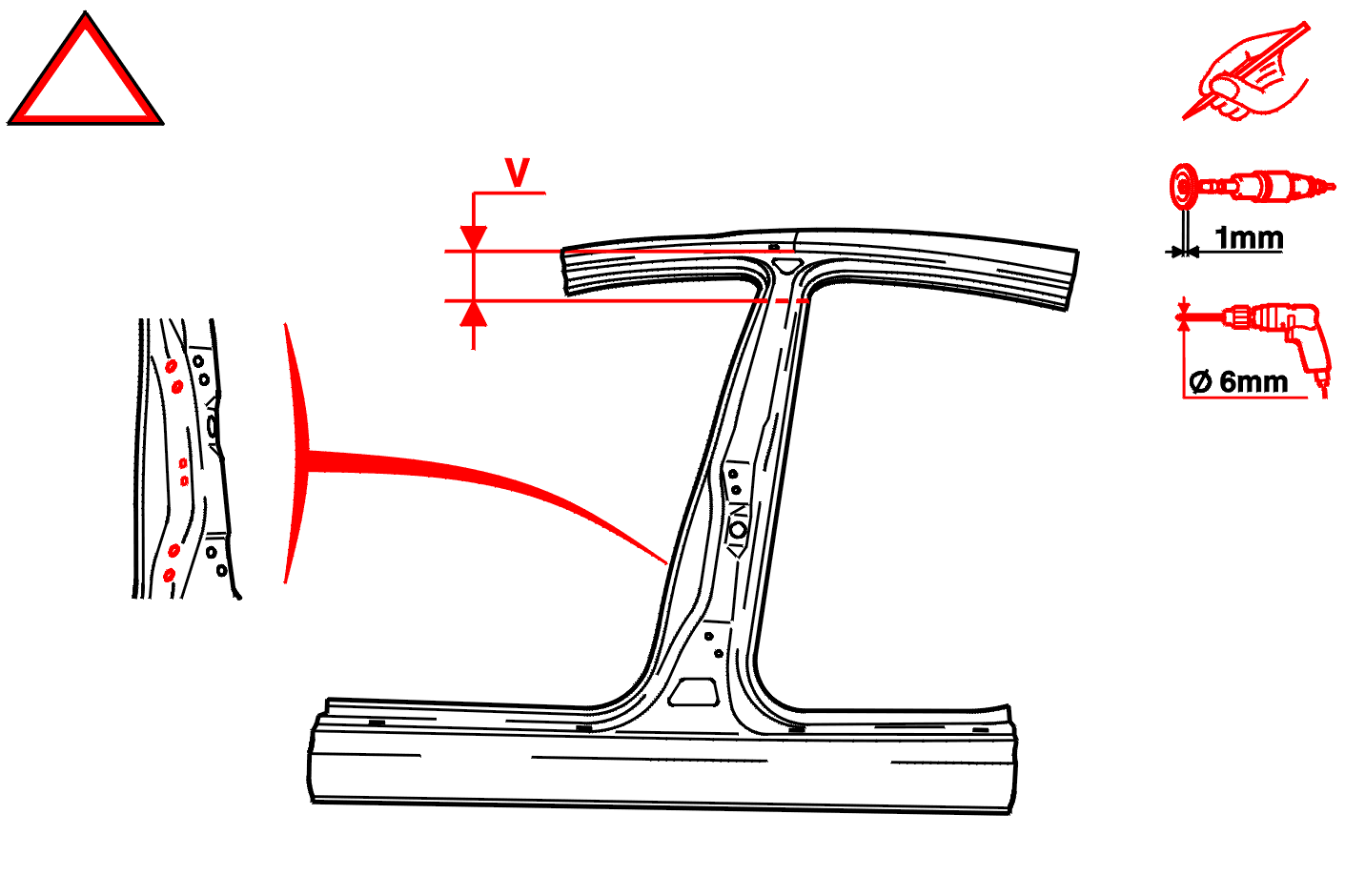

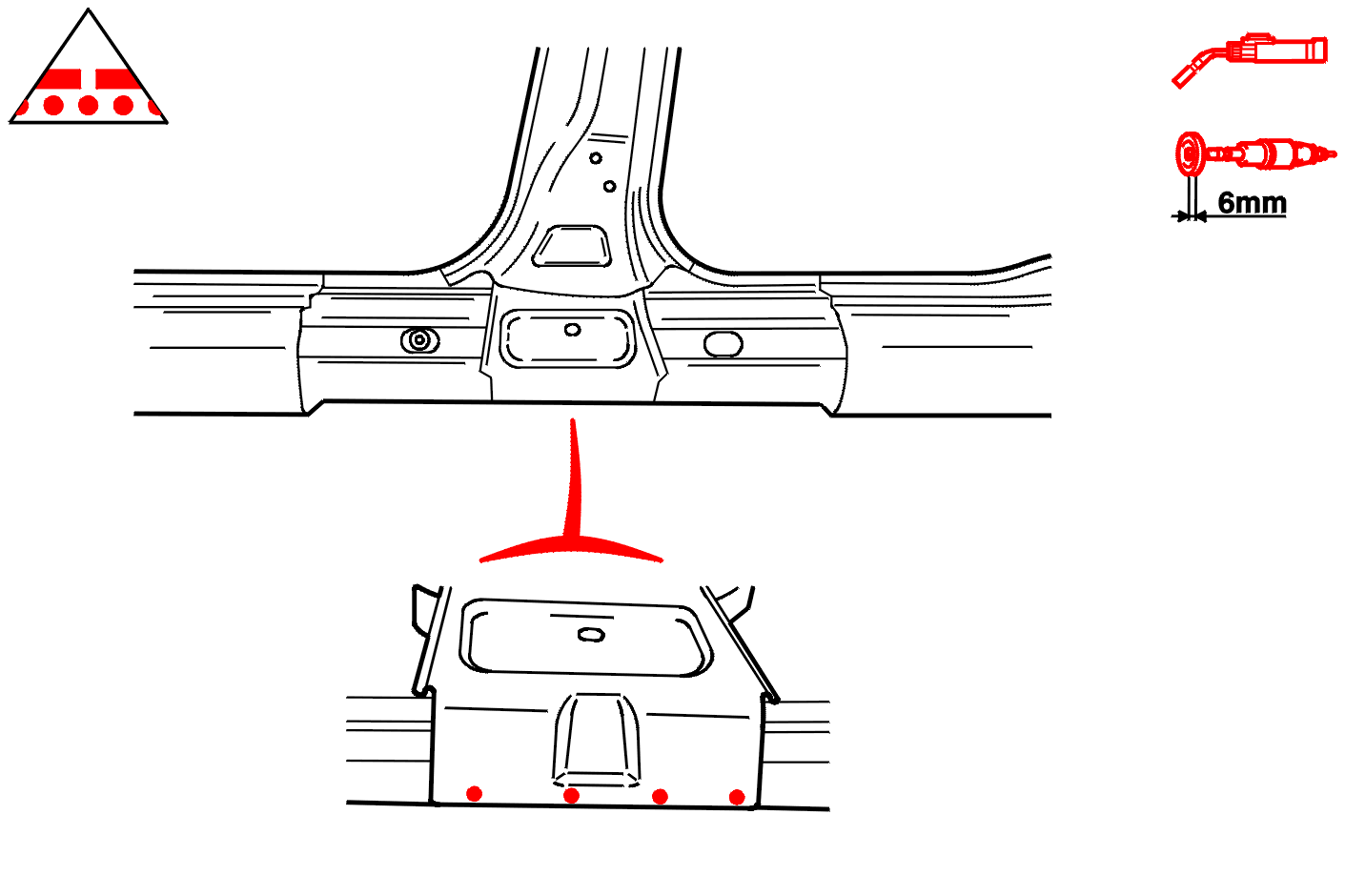

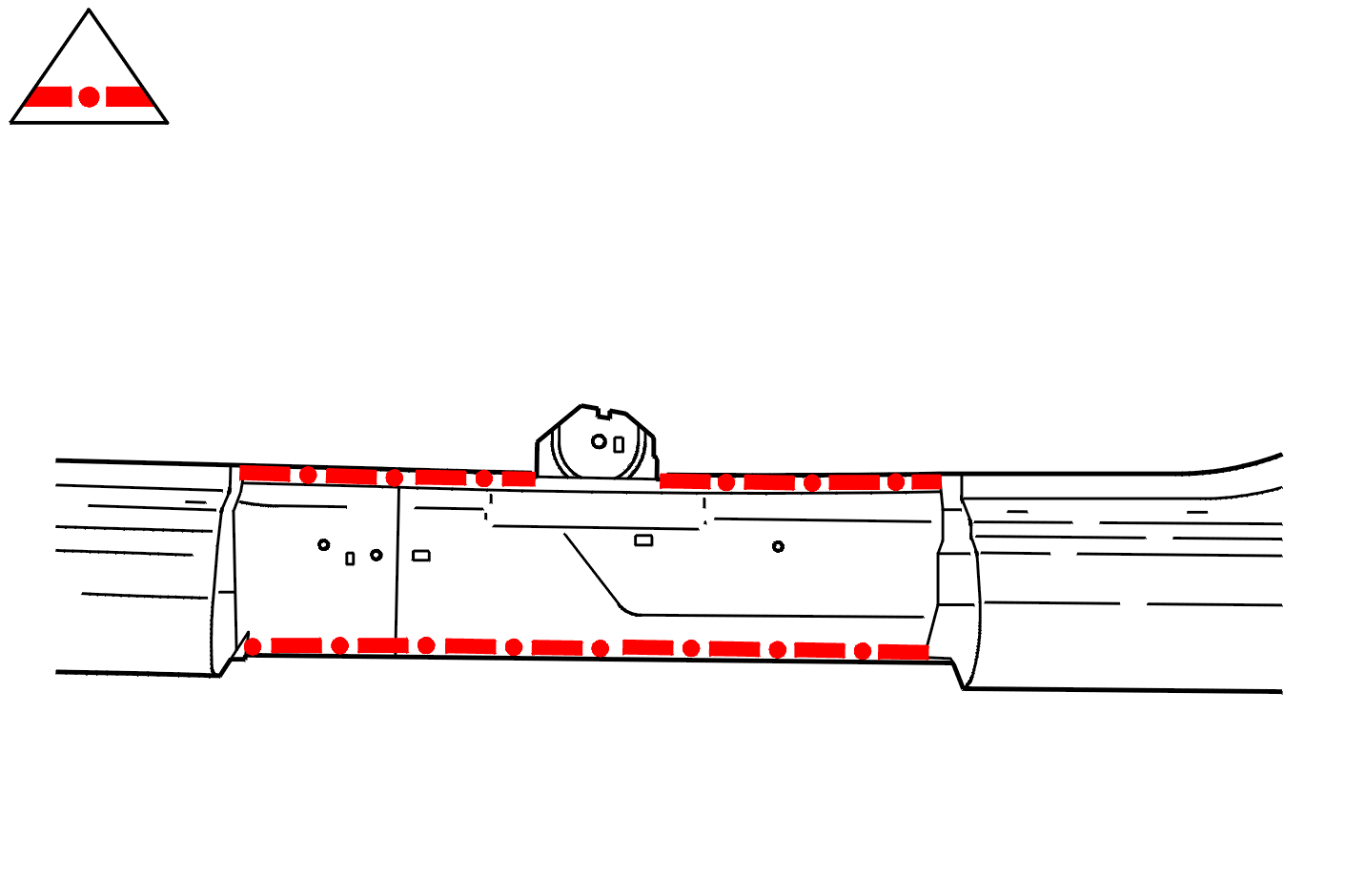

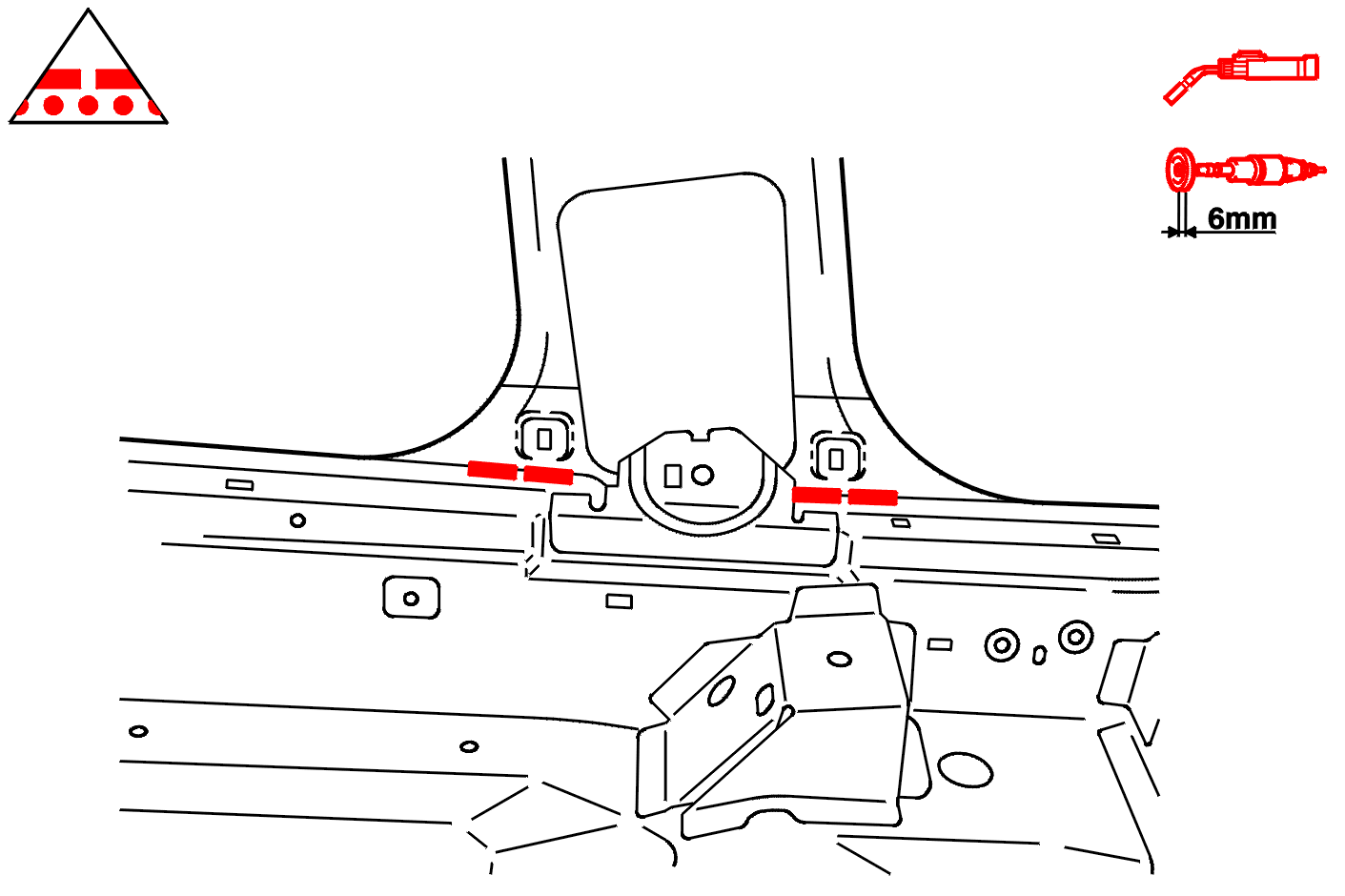

7 - HAKASTEN IRROTUS

8 - SÄÄTÖ

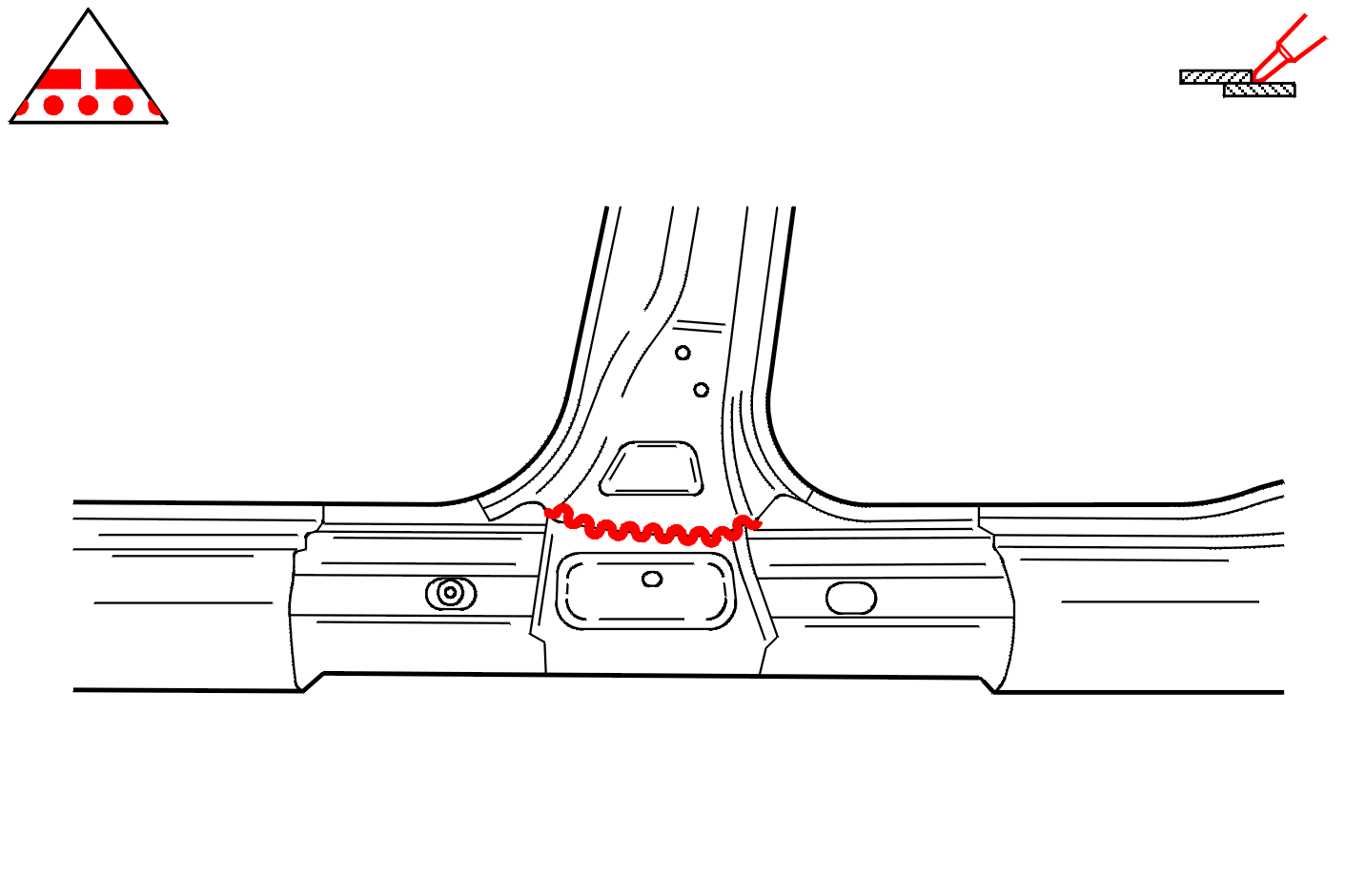

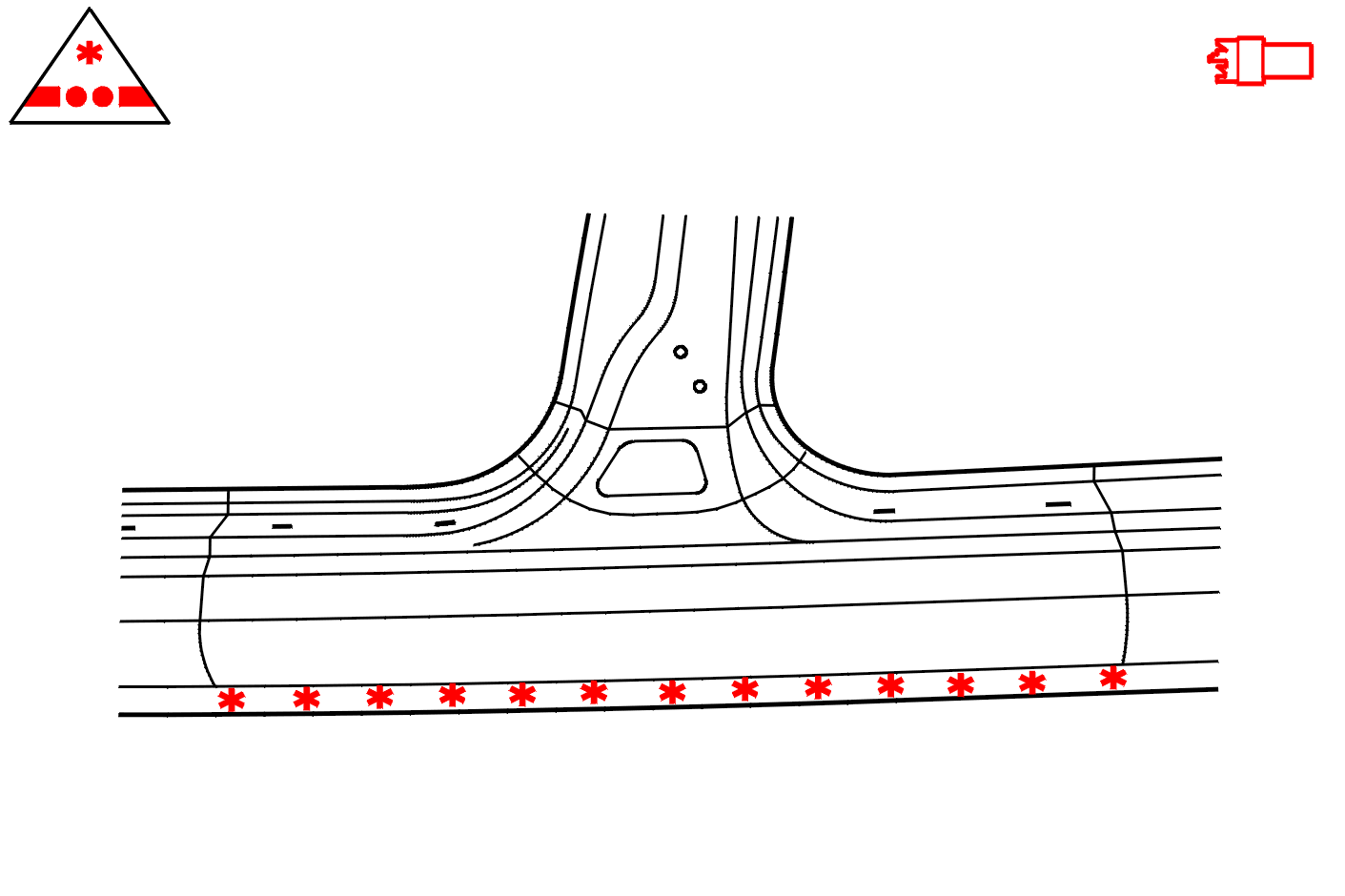

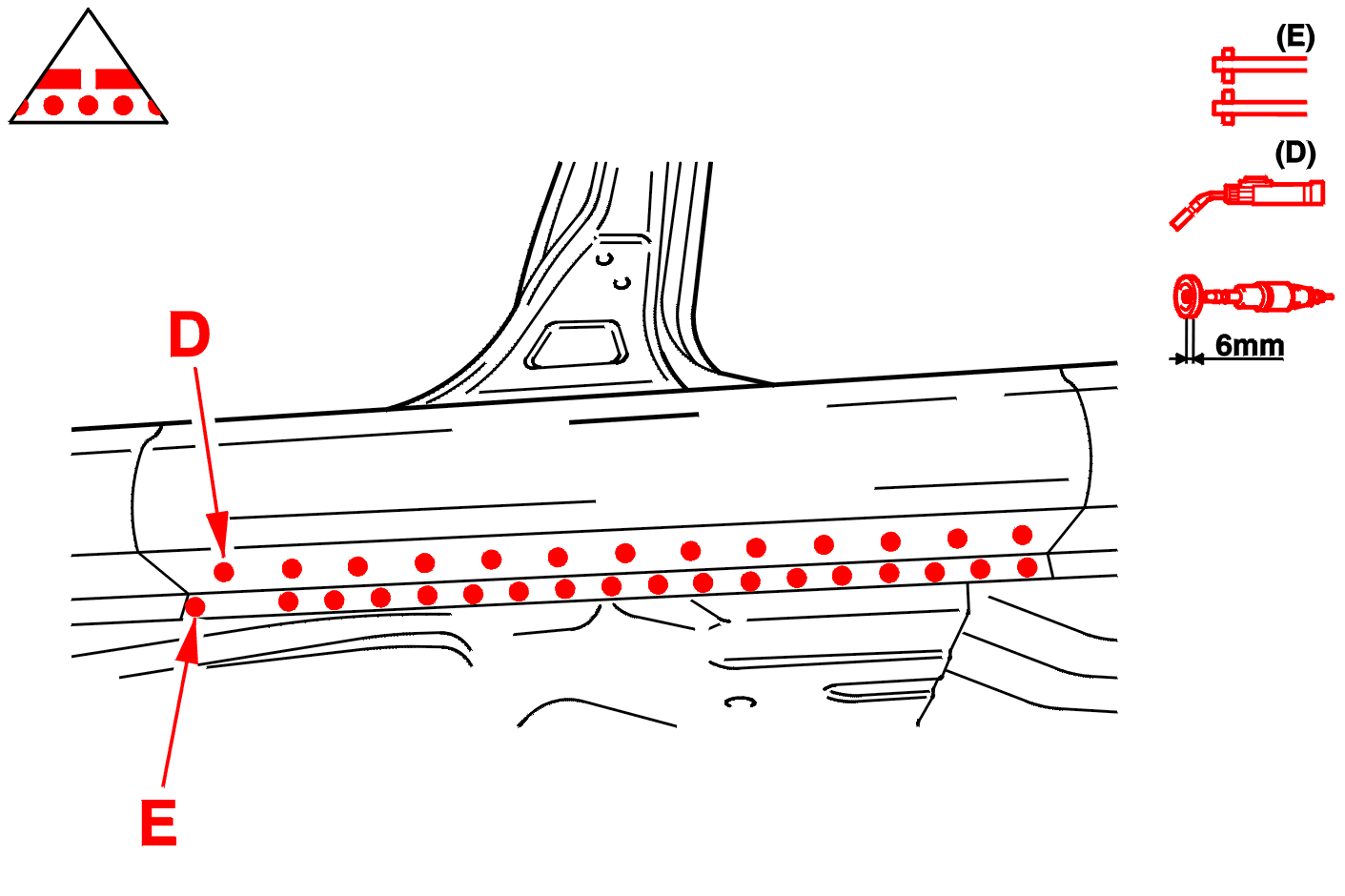

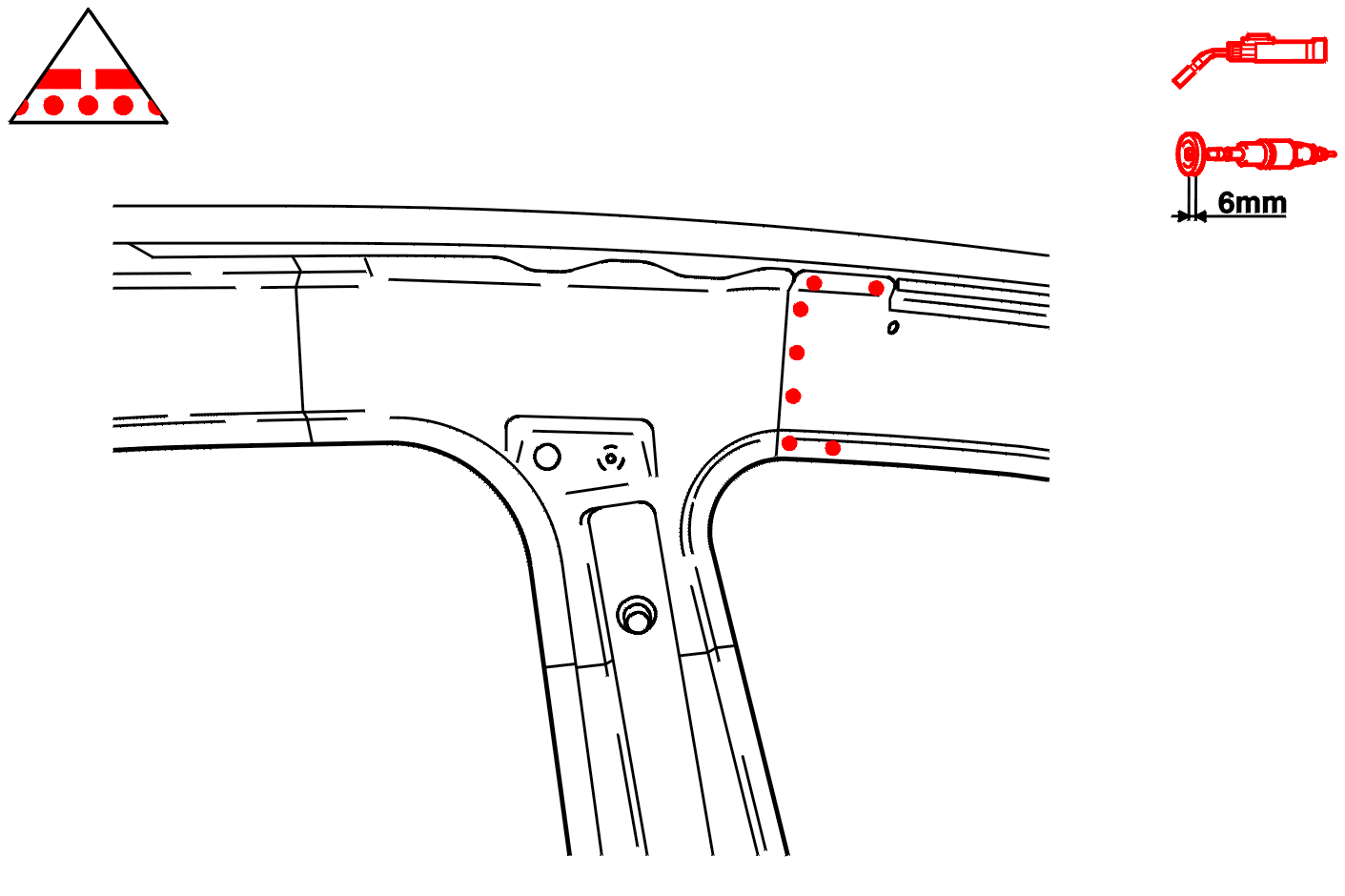

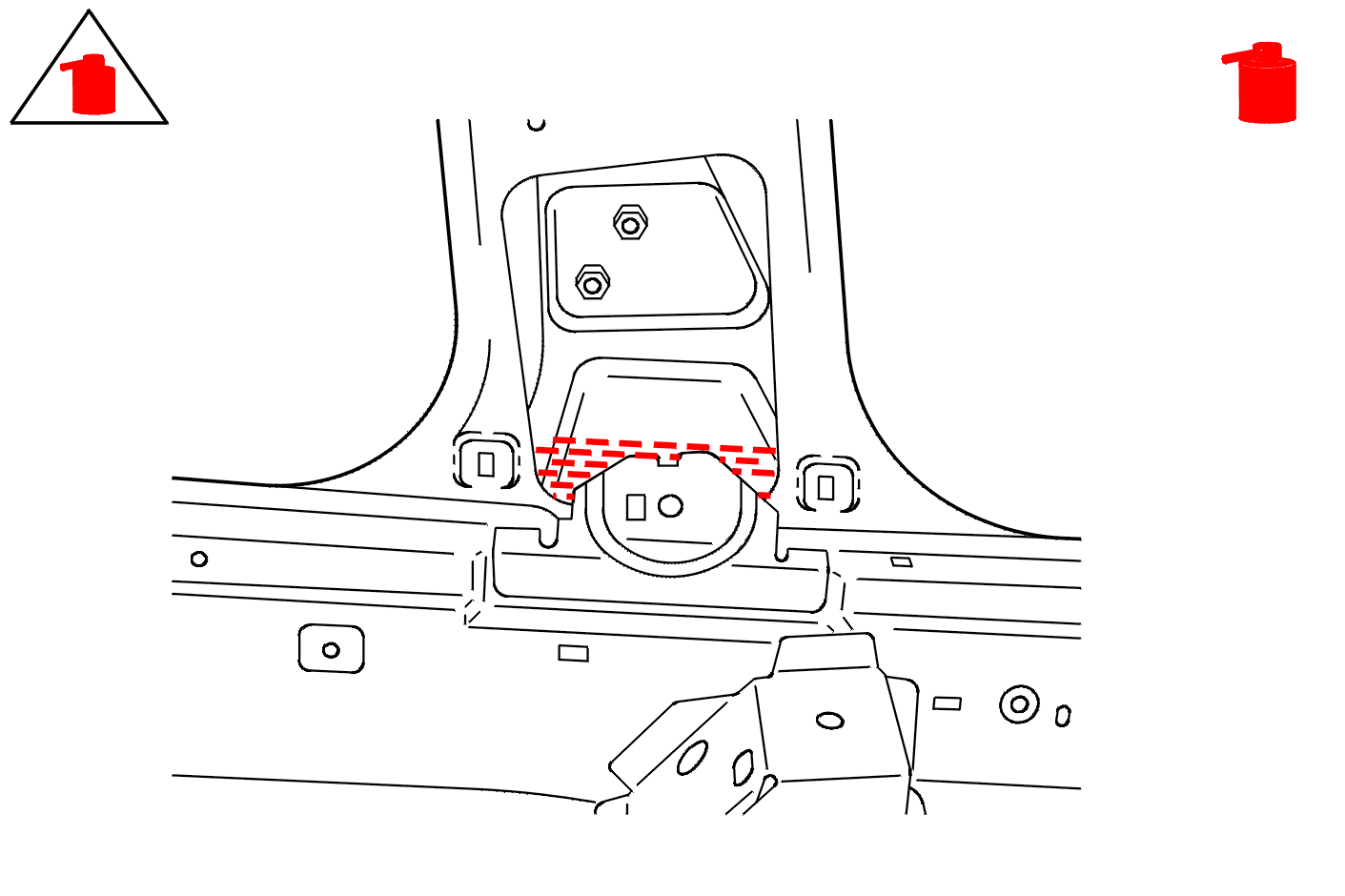

9 - HITSAUS

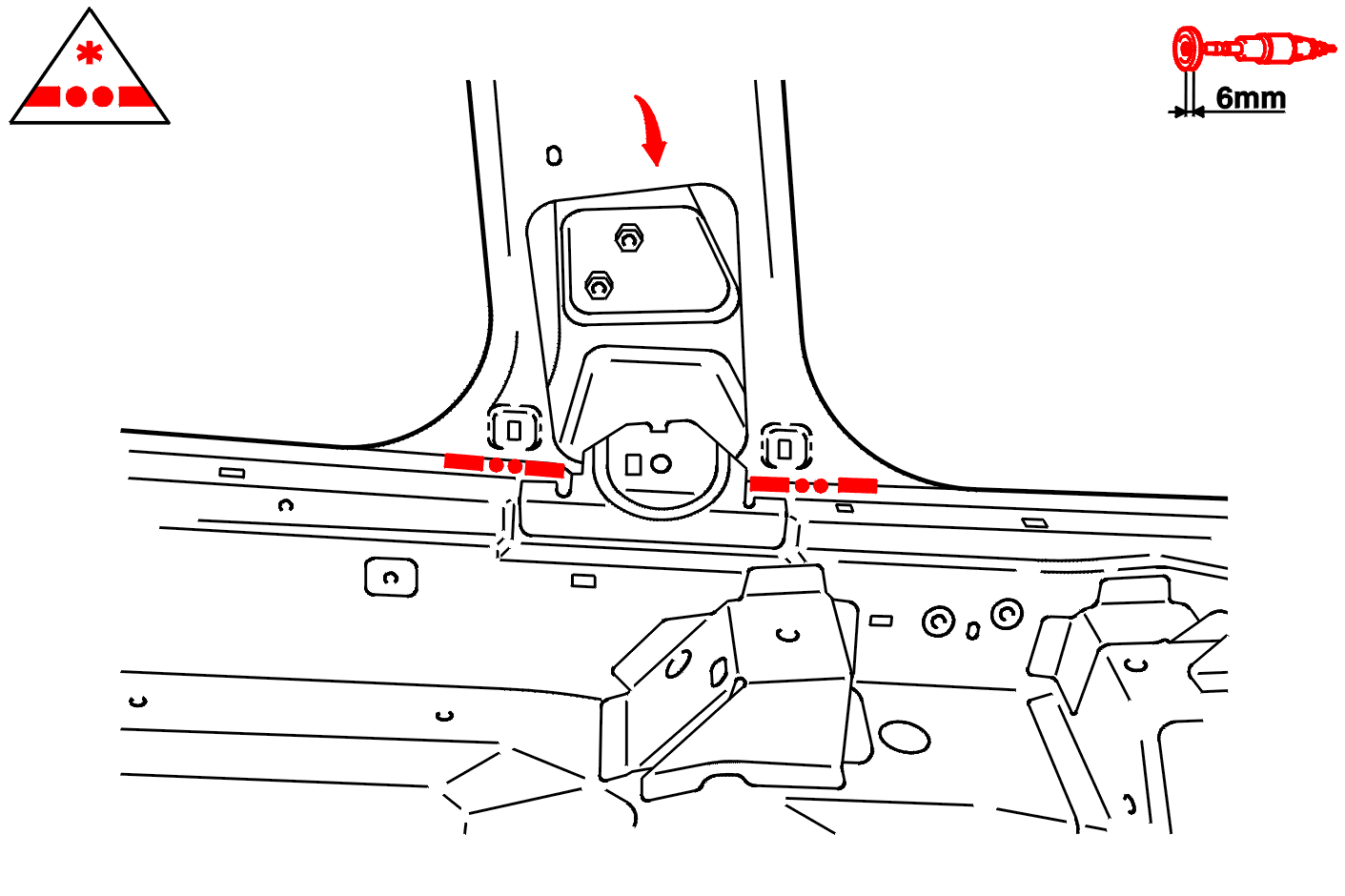

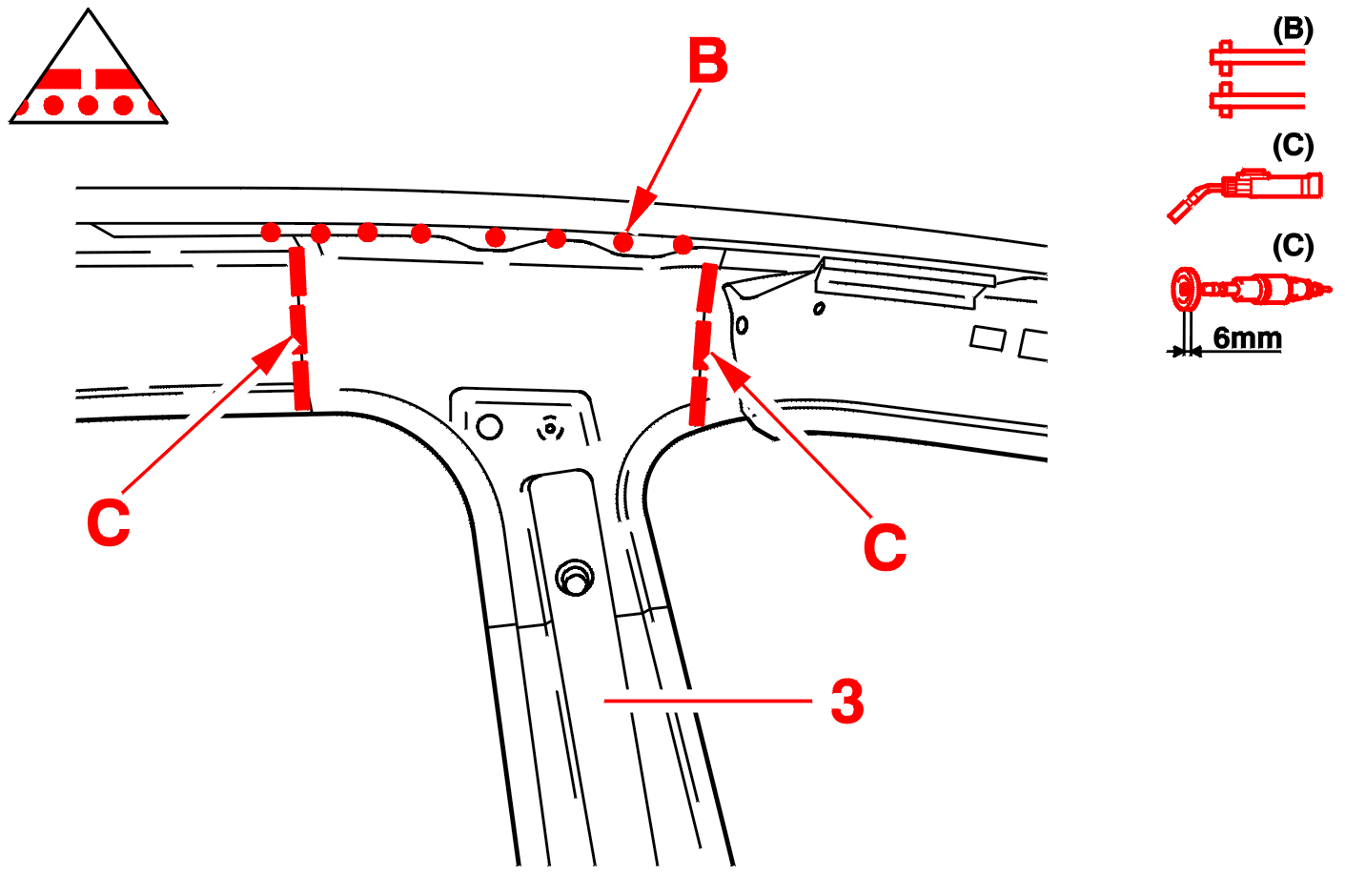

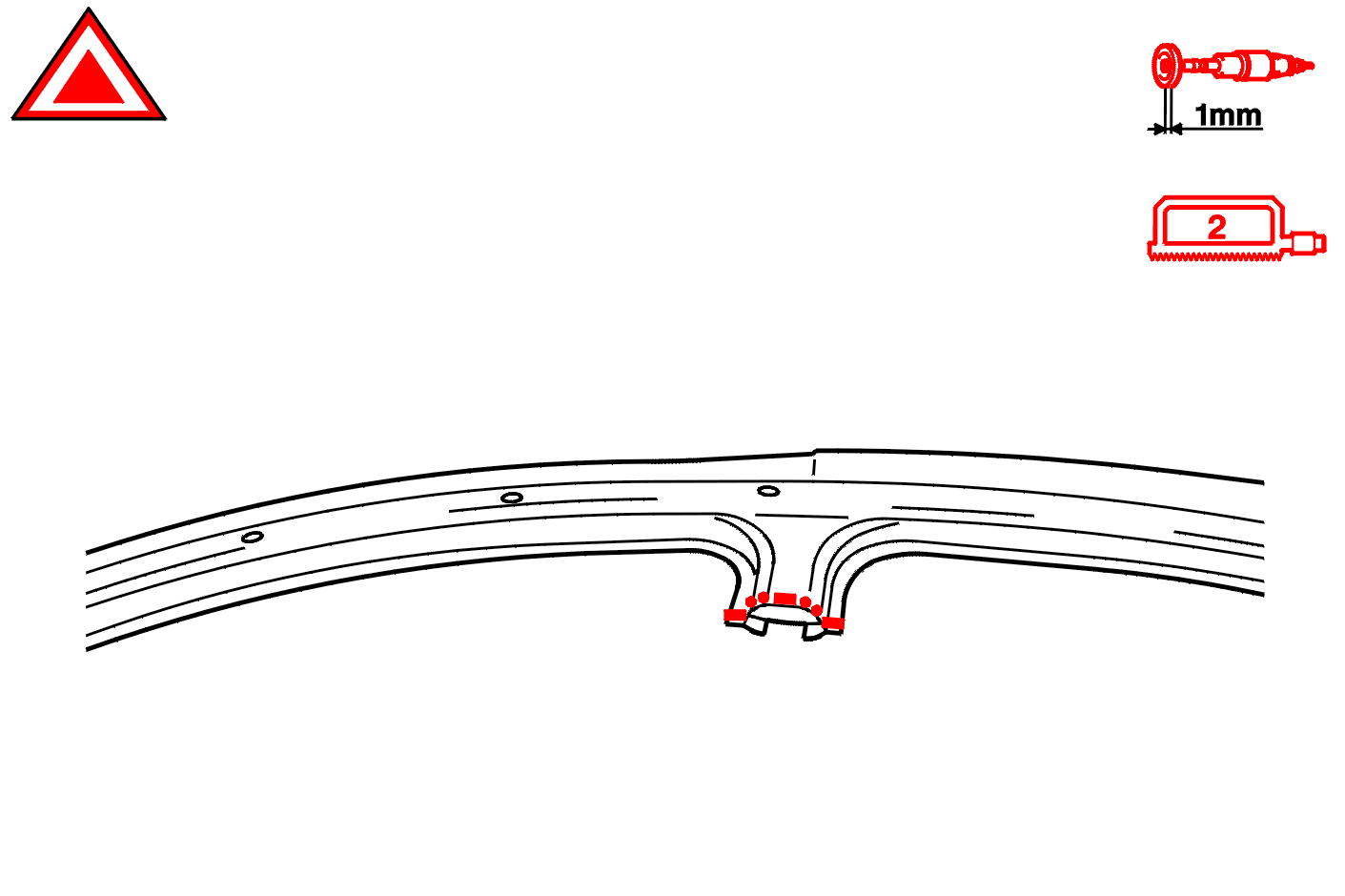

Kiinnitä keskimmäisen pilarin (3) vahvike keskipilarin verhoilun ja kattolevyn kaaren välille ja suorita kokoonpano hitsaamalla sähköpisteiden avulla .

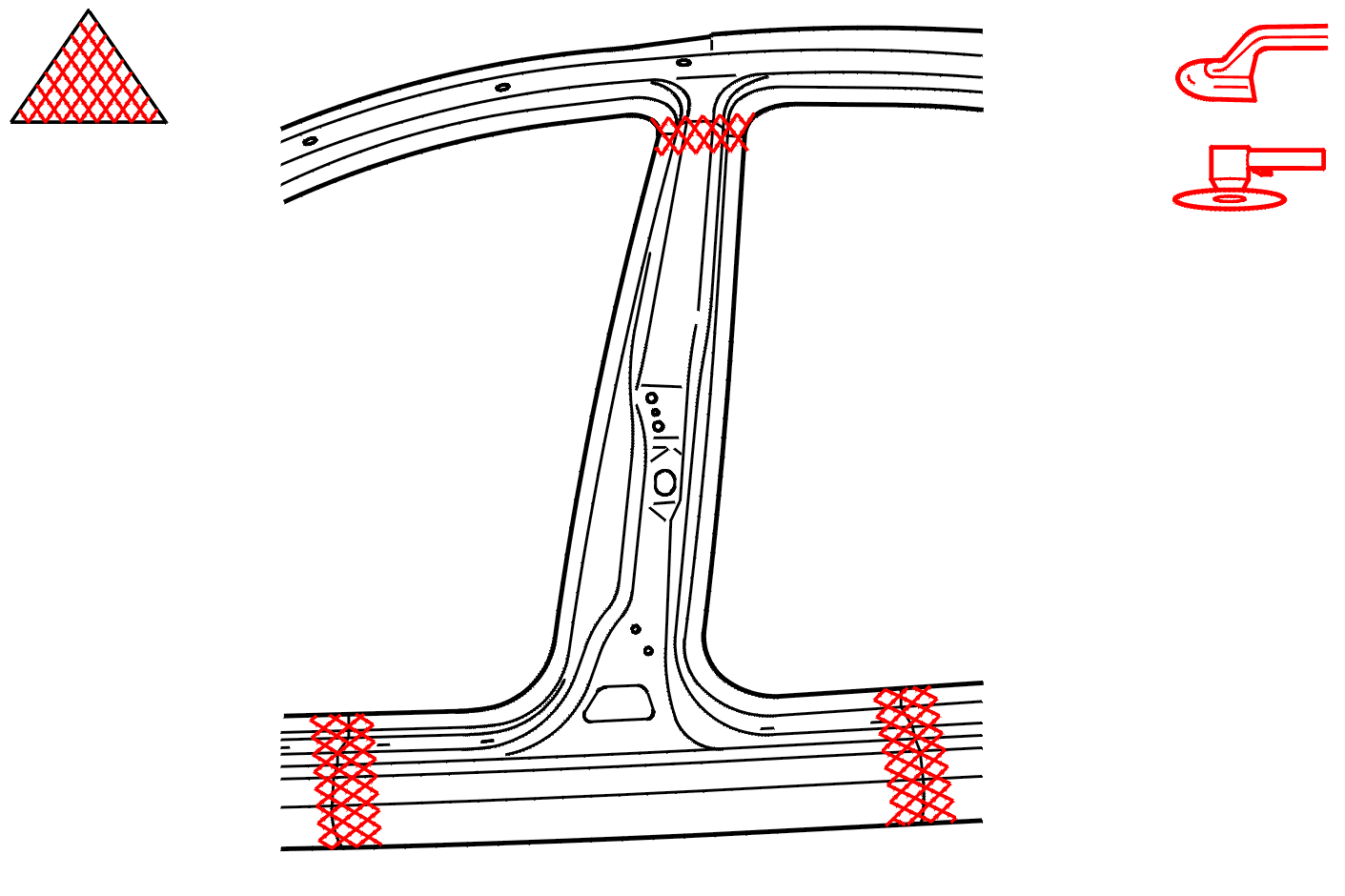

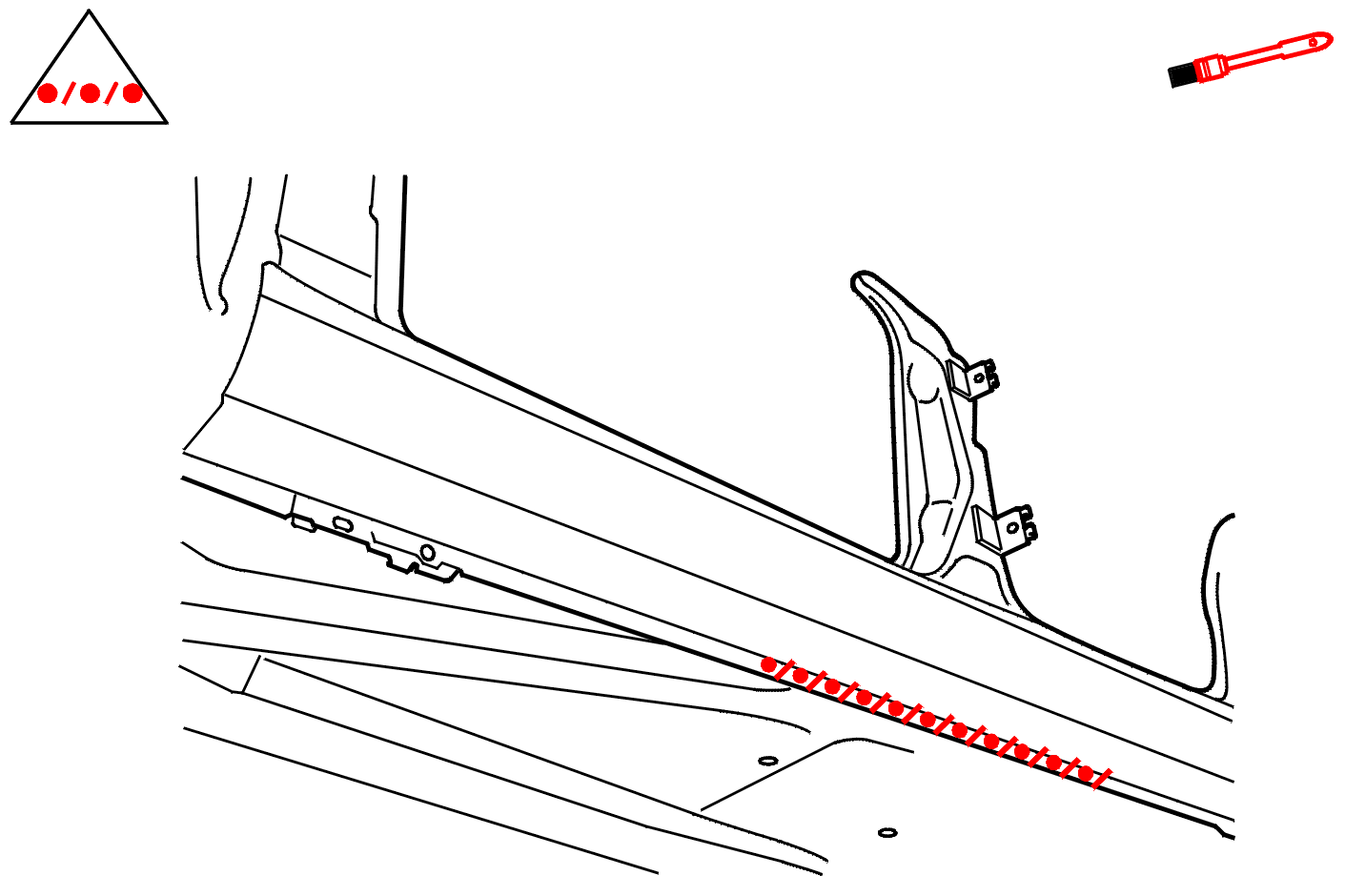

10 - VIIMEISTELY

11 - TIIVIYS

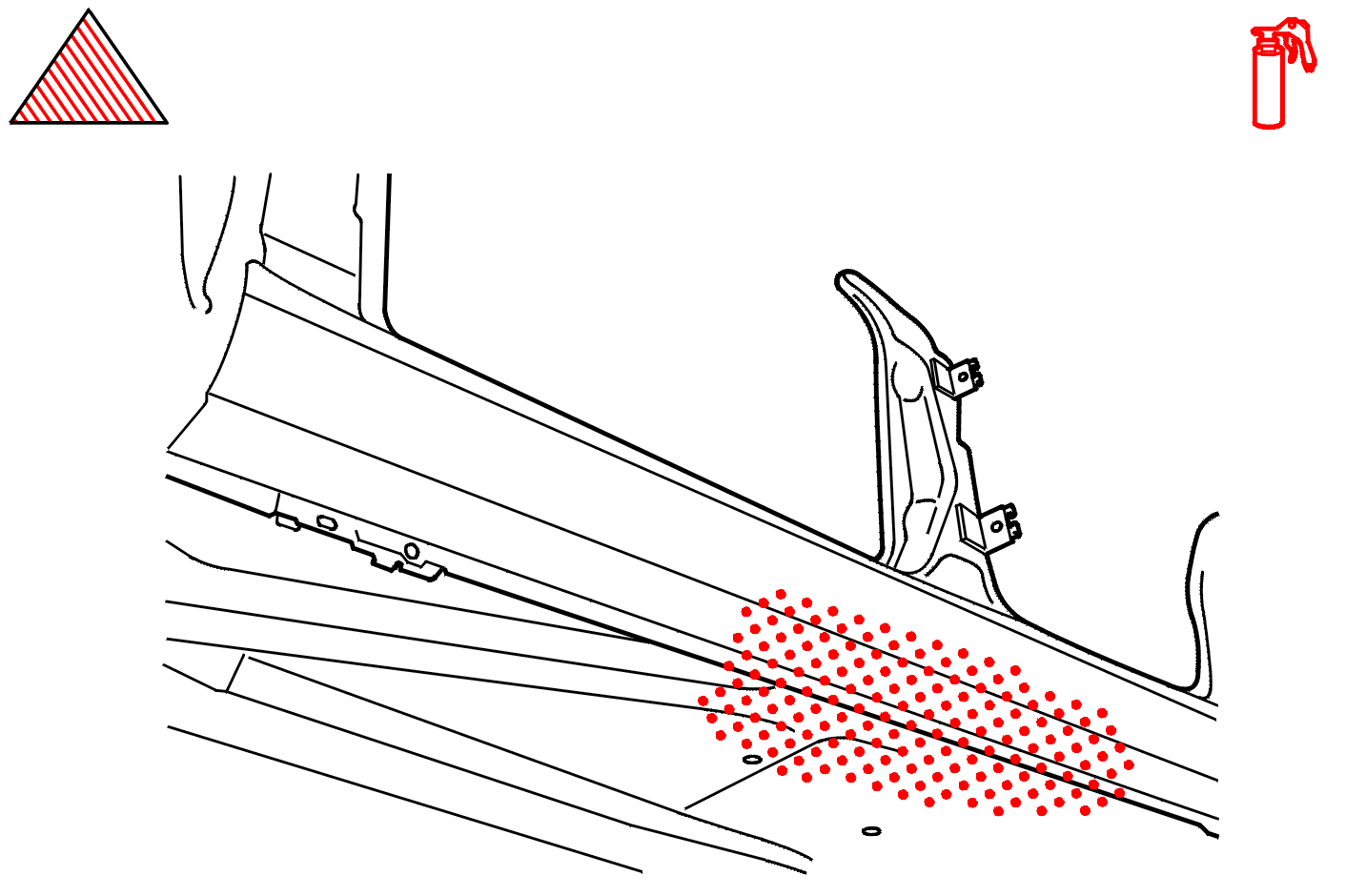

12 - VAAHDON RUISKUTUS

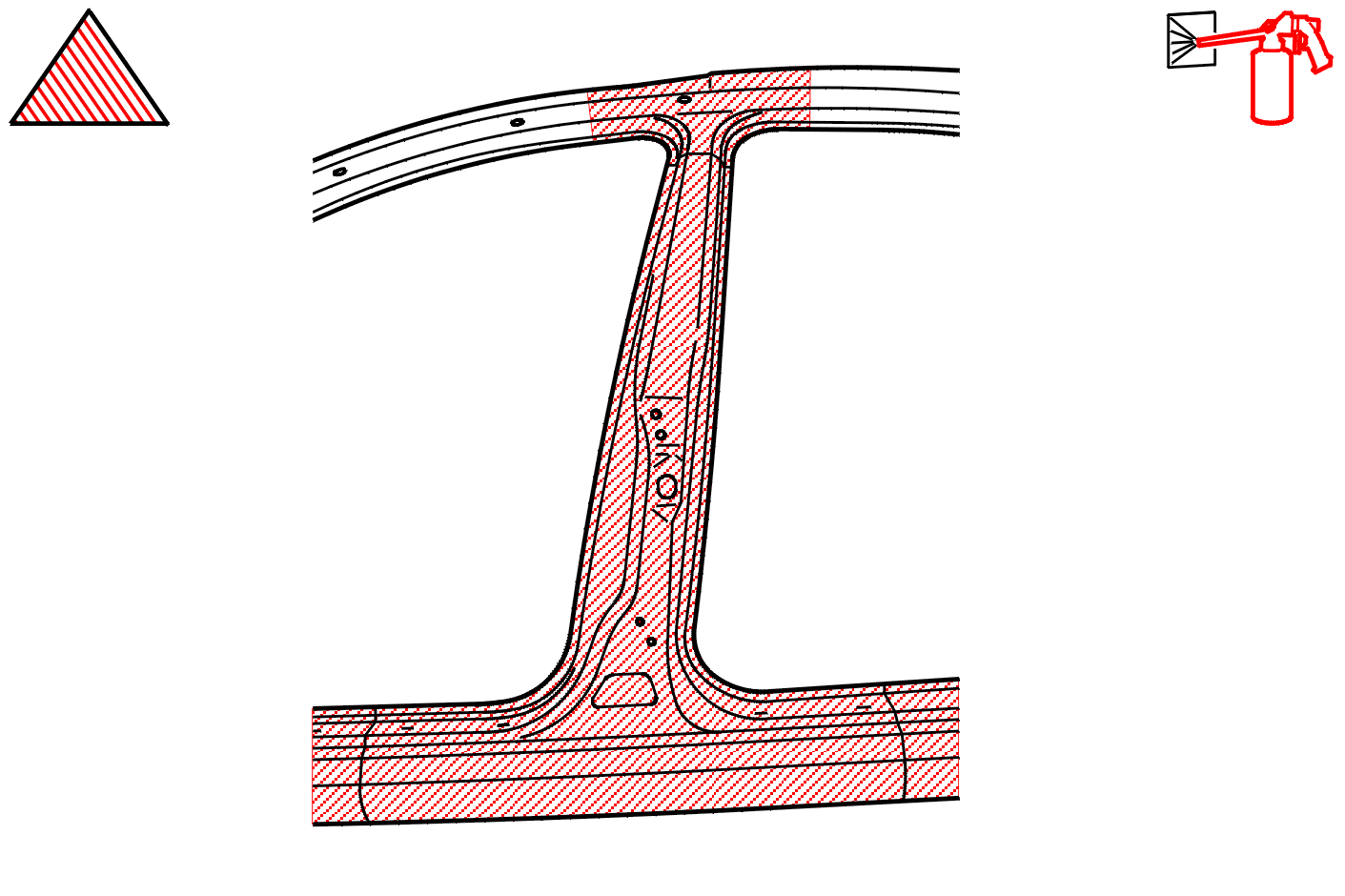

13 - SUOJAUS
