C4CH1NF1 - 607

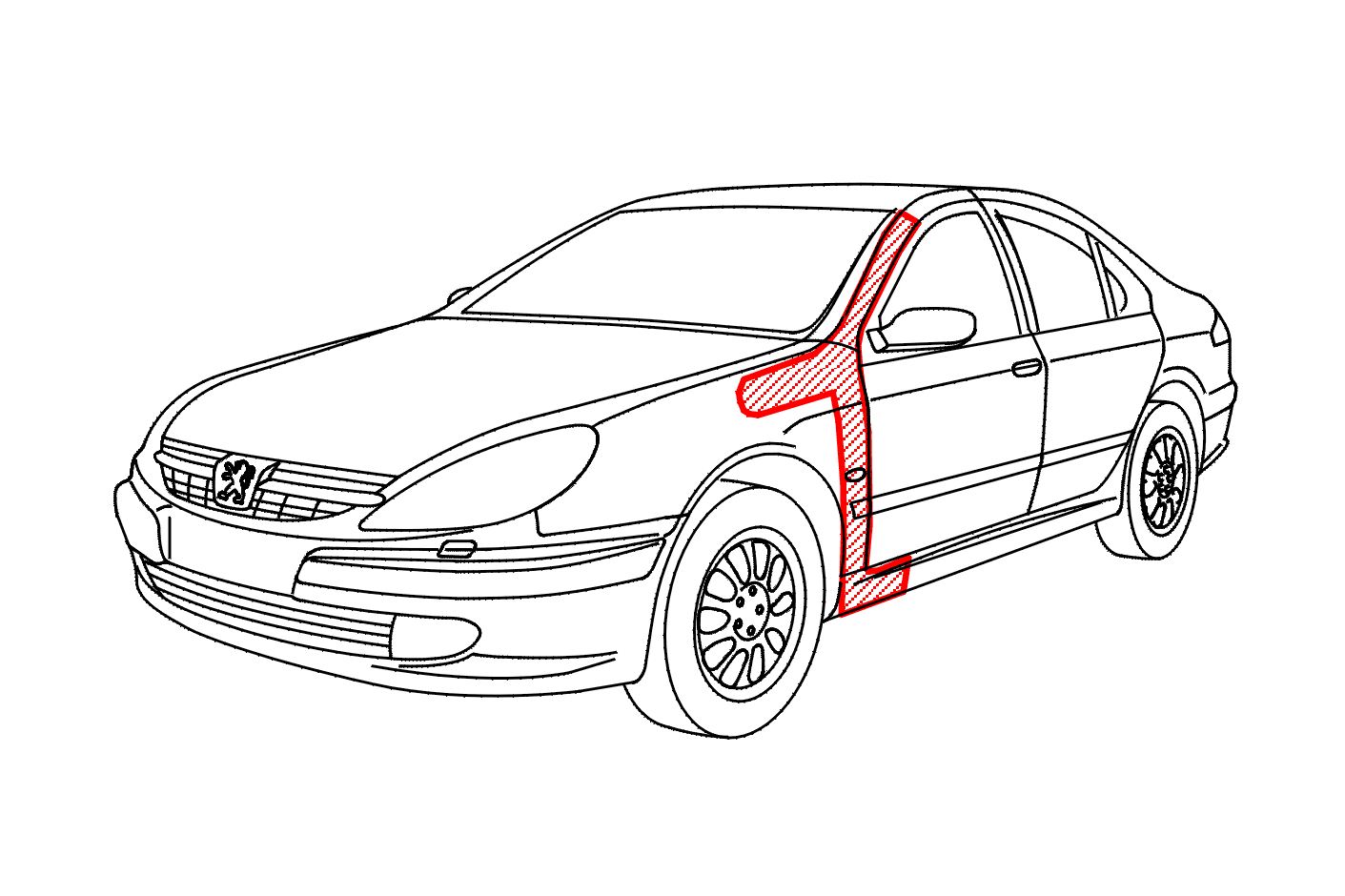

ETUMMAISEN PILARIN VAIHTO

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

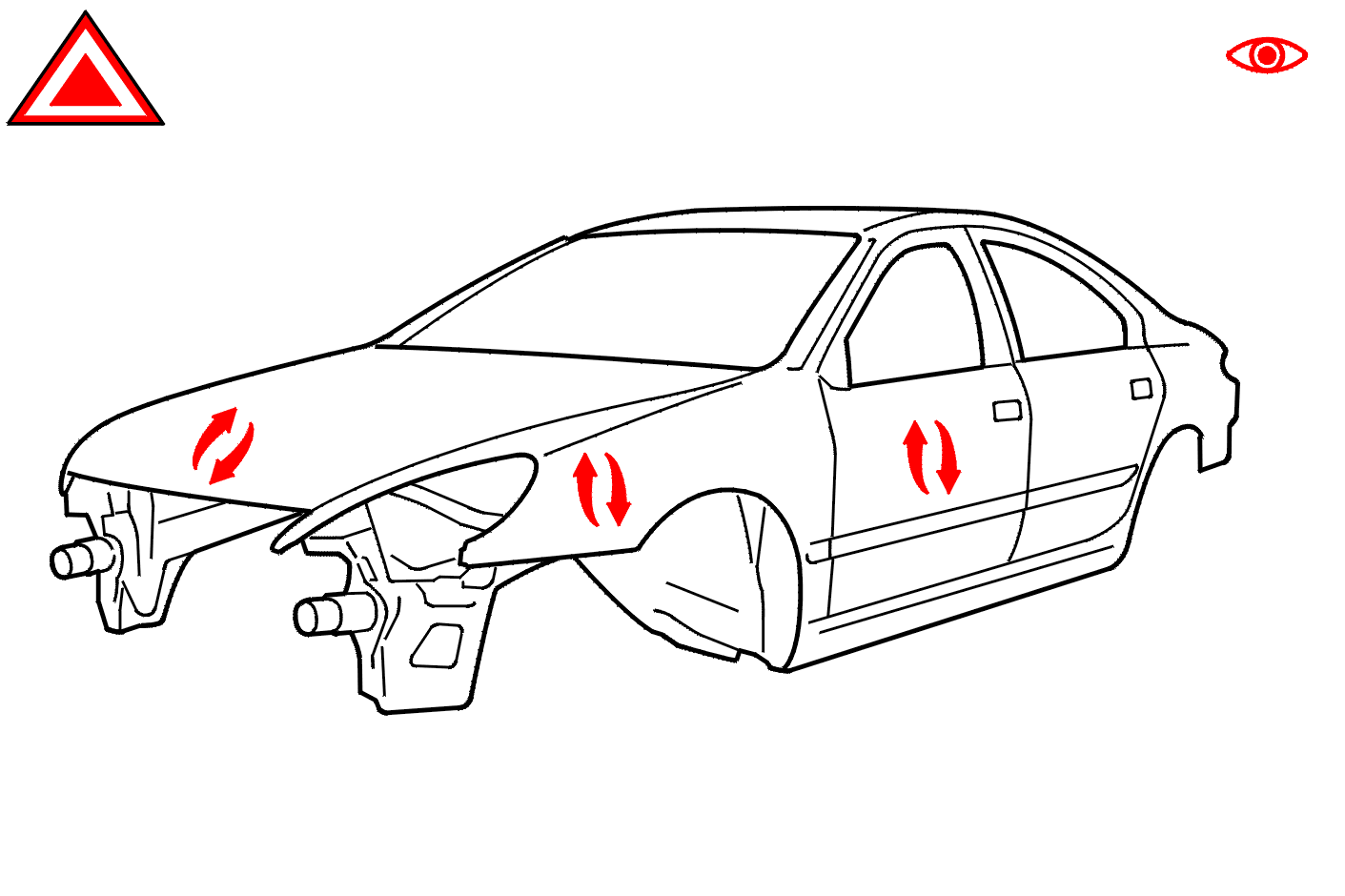

1 - LISÄTOIMENPITEET

Vaihto :

• etuovi
• etulokasuoja

Irrotus-kiinnitys :

• TUULILASI
• konepellin aranat
• LASINPYYHKIMEN MEKANISMI
• liittimet
• KOJELAUTA
• OVIAUKON TIIVISTE
• ETUISTUIN
• KONEPELTI

Varustuksen poisto - varustaminen :

• osittainen etulattia
• etupylväs
• ovipylväs

Vedä esiin johtosarjat .

2 - VARAOSAN TUNNISTAMINEN

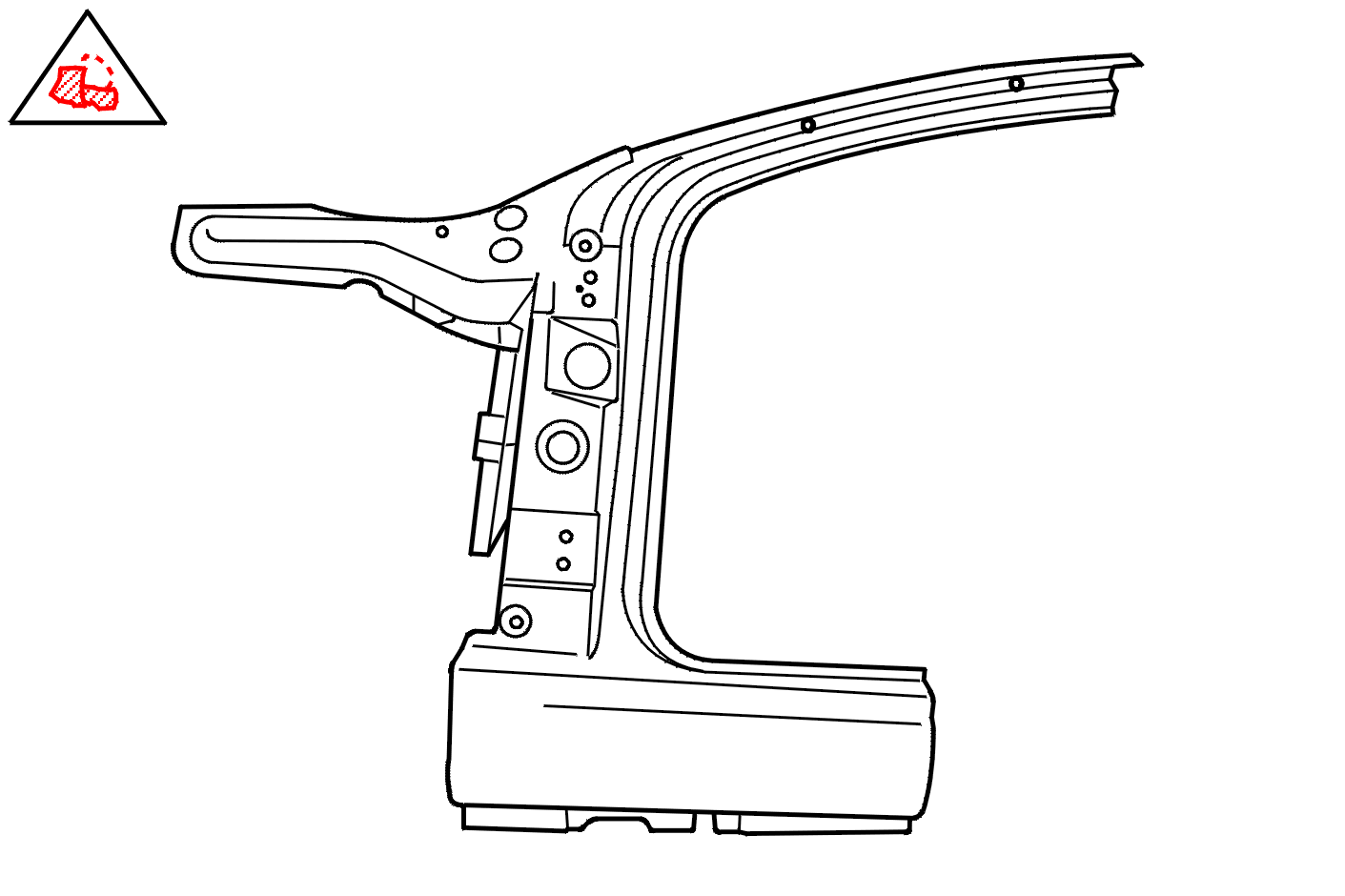

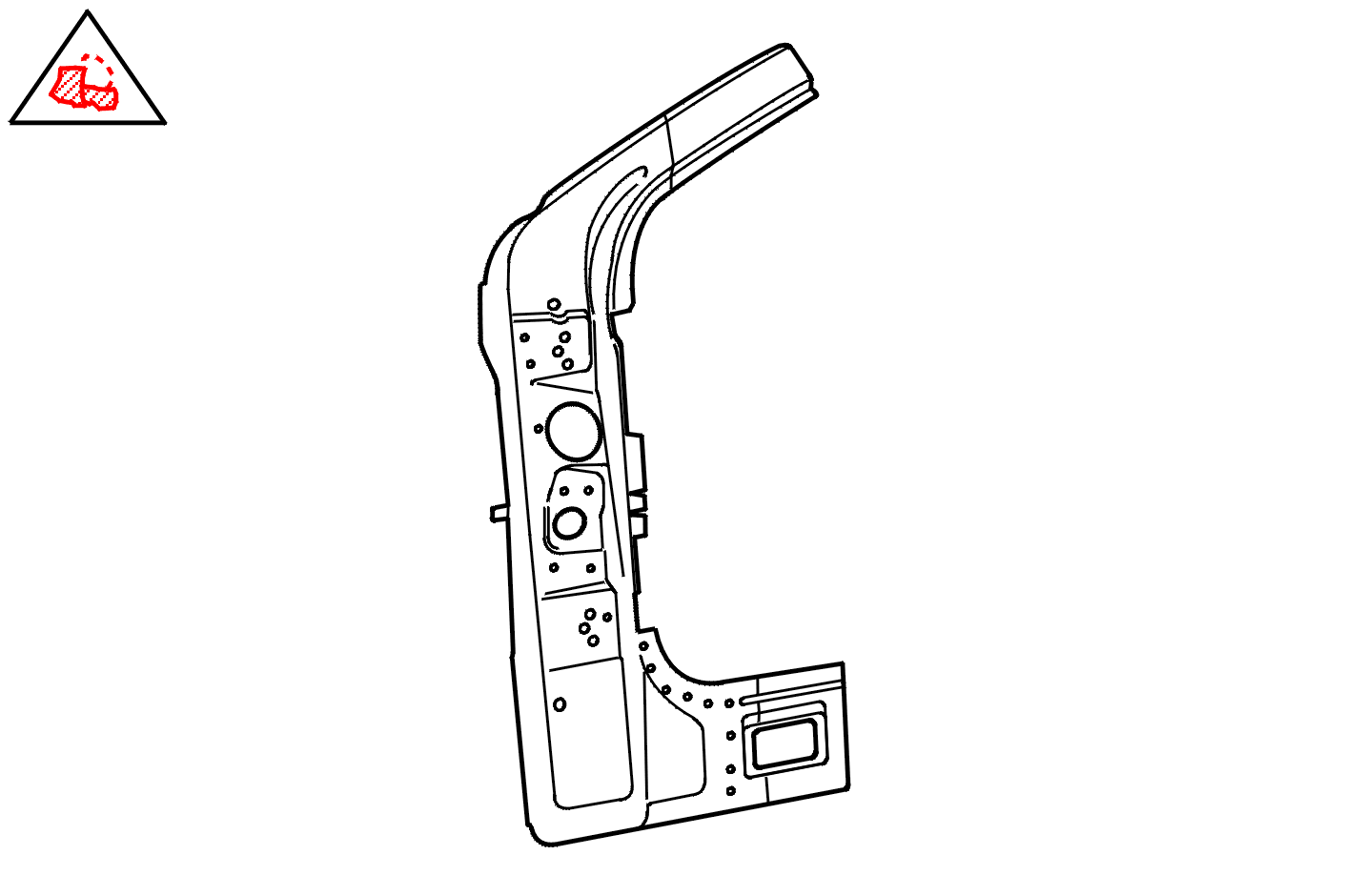

Etupilari koottuna .

Etummaisen pilarin sisäpelti koottu .

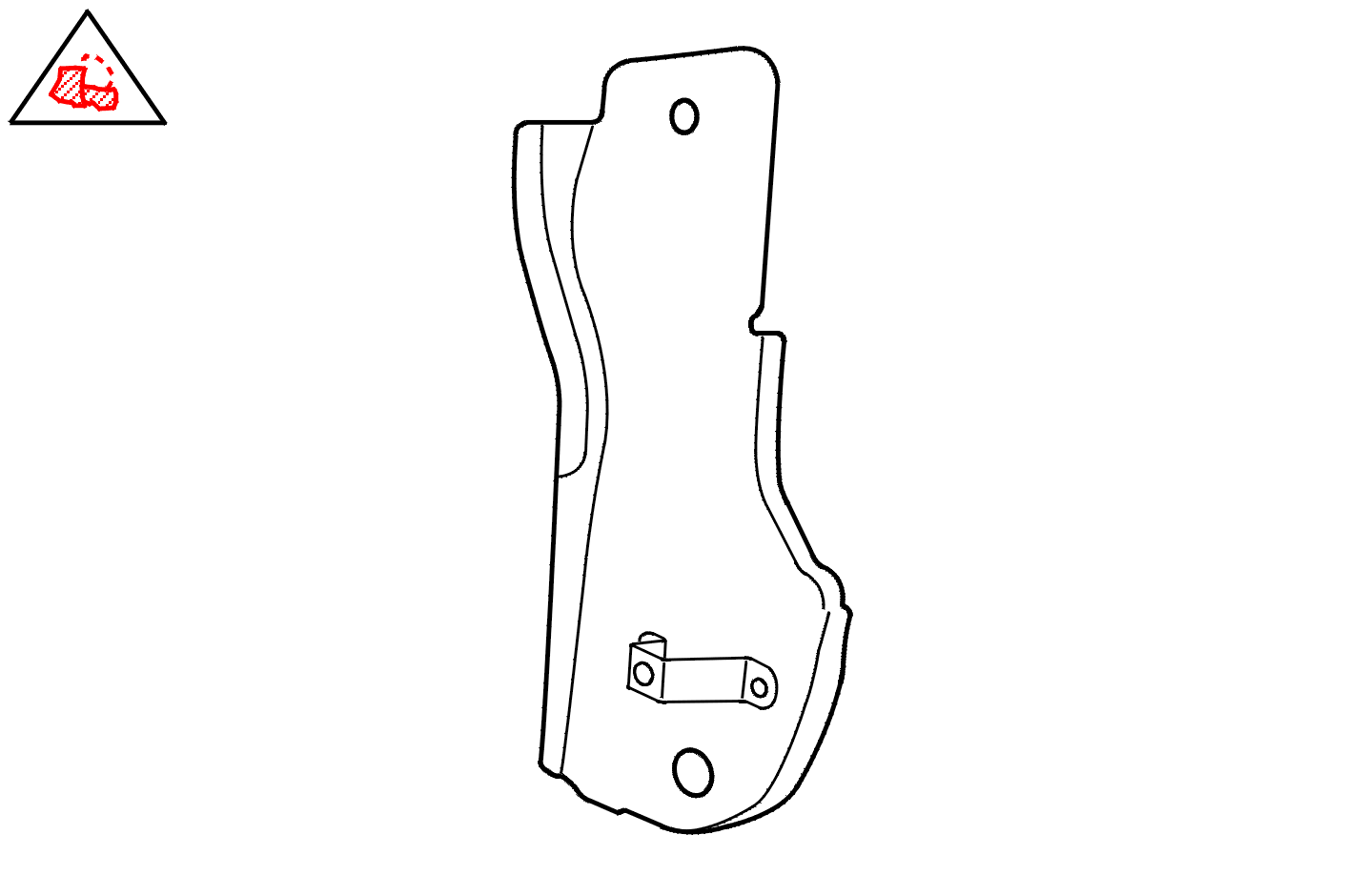

Rungon sivupalkin etusulkulevy .

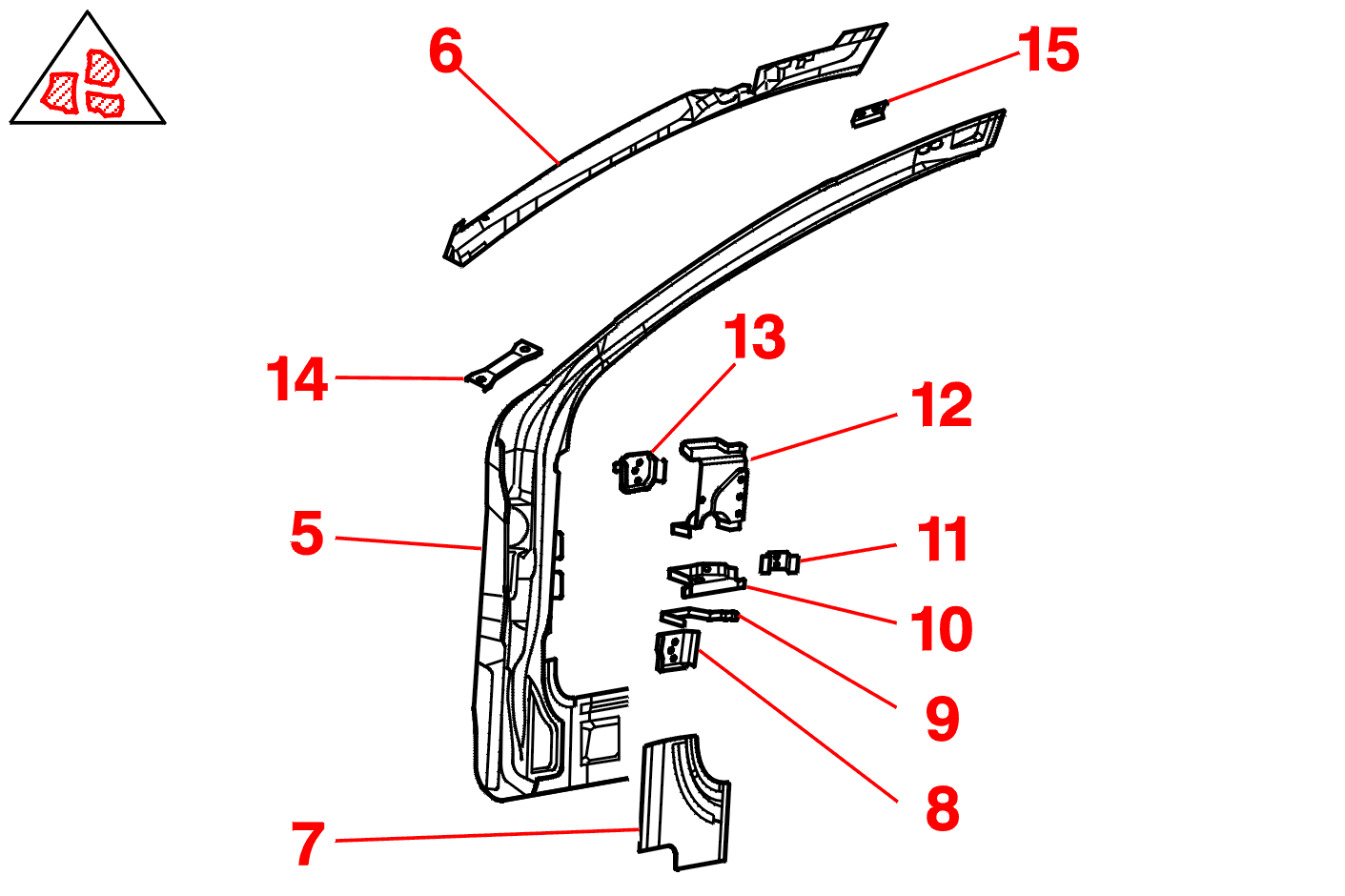

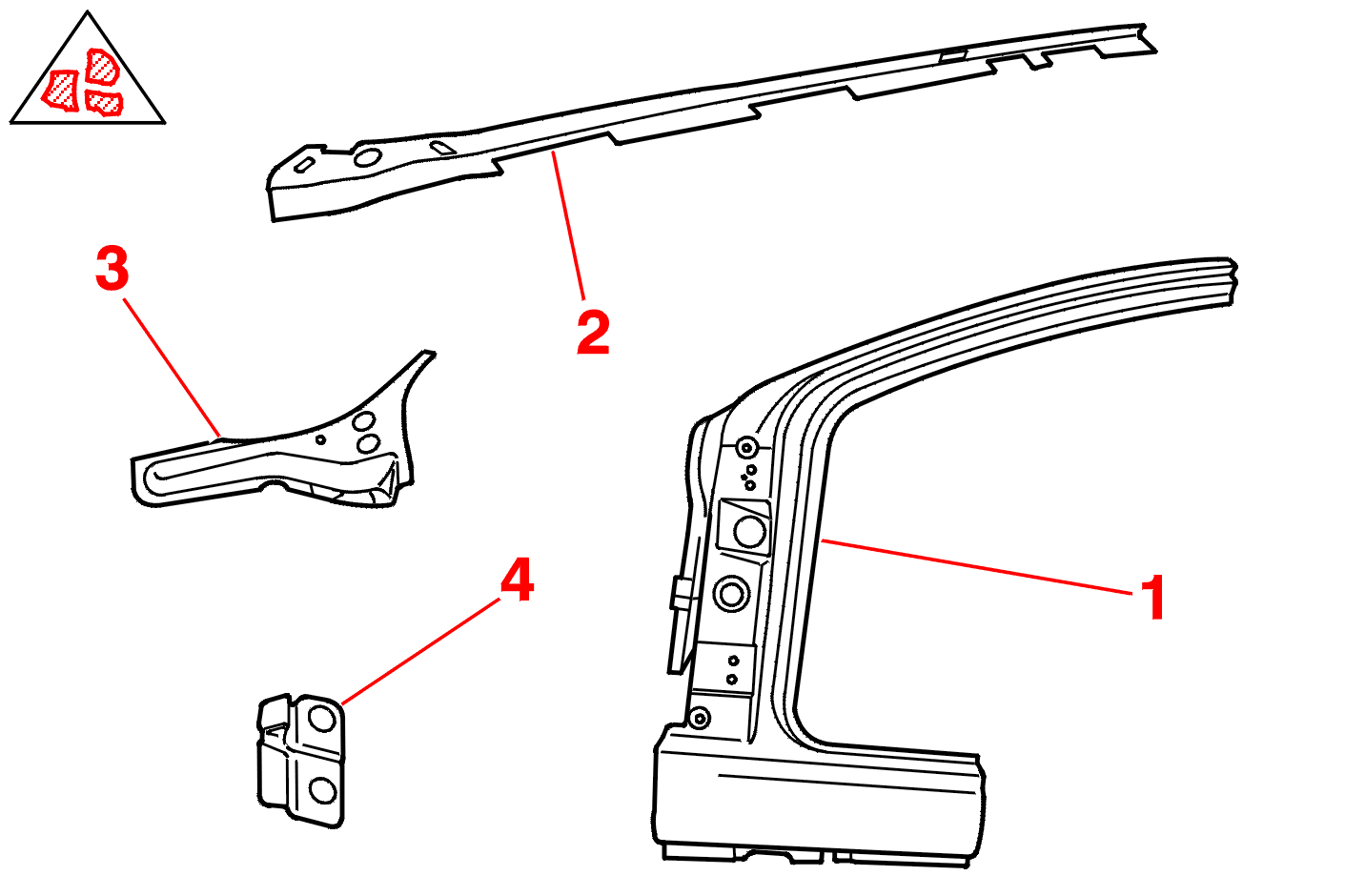

3 - VARAOSAN RAKENNE

(1) Etupylväs .

(2) Liansuojatiivisteen kannatin .

(3) Matkustamon puoleinen etuvahvike .

(4) Takatuki, puhdistusnesteen säiliö .

(5) Etupilarin kaksoispelti .

(6) Tuulilasin pylvään kaksoispelti koottuna .

(7) Pitkittäispalkin ydinosan etuvahvike .

(8) Etupylvään saranan alavahvike .

(9) Etupylvään alempi välike .

(10) Etupylvään keskimmäinen välike .

(11) Oven pysäyttimen tuki .

(12) Etupylvään ylempi välike .

(13) Etupylvään saranan ylätuki .

(14) Pylvään kaksoispellin ylempi vahvike .

(15) Kattotelineen kiinnityksen osa .

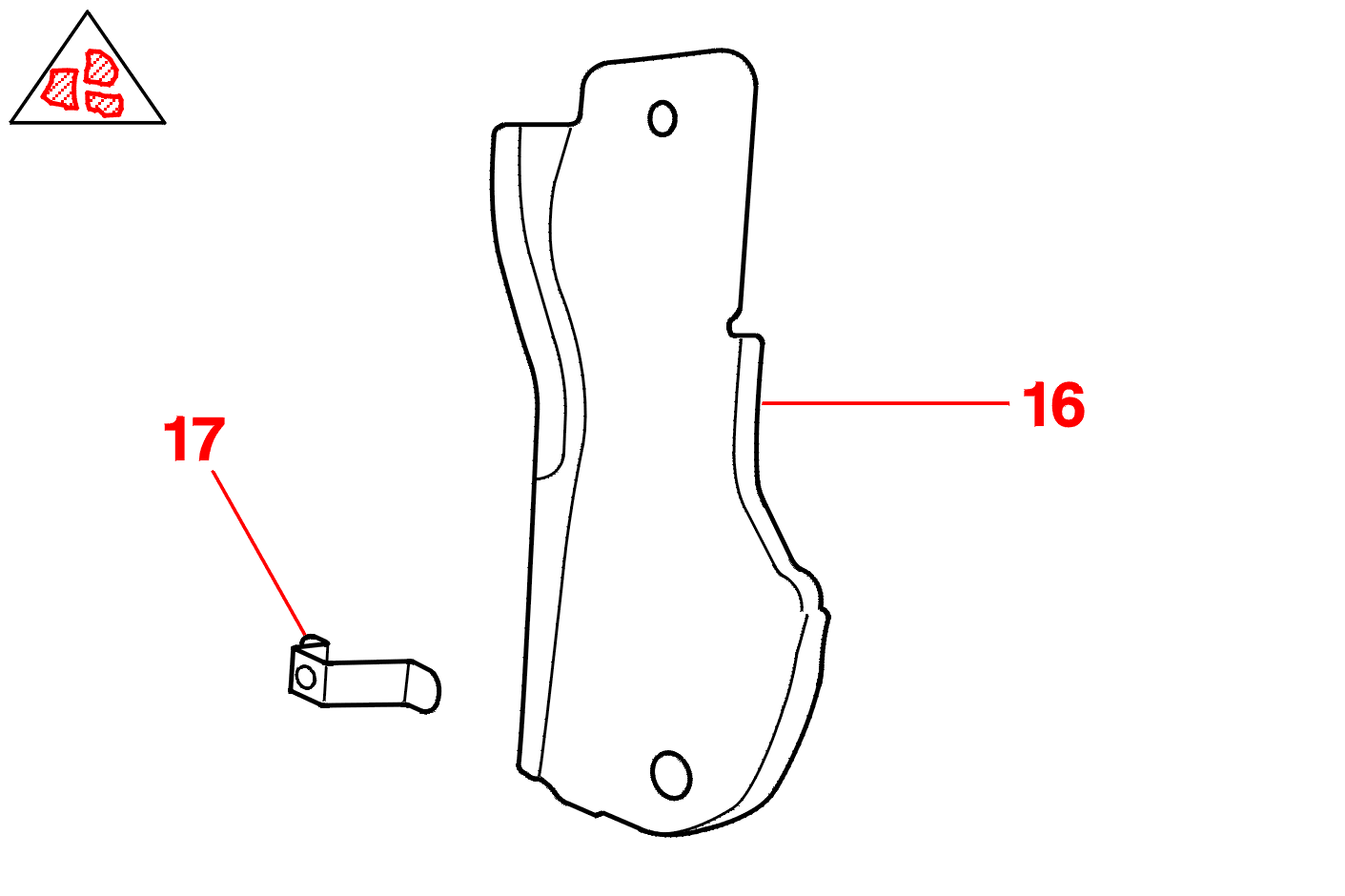

(16) Rungon sivupalkin etusulkulevy .

(17) Roiskesuojan kannatin .

4 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

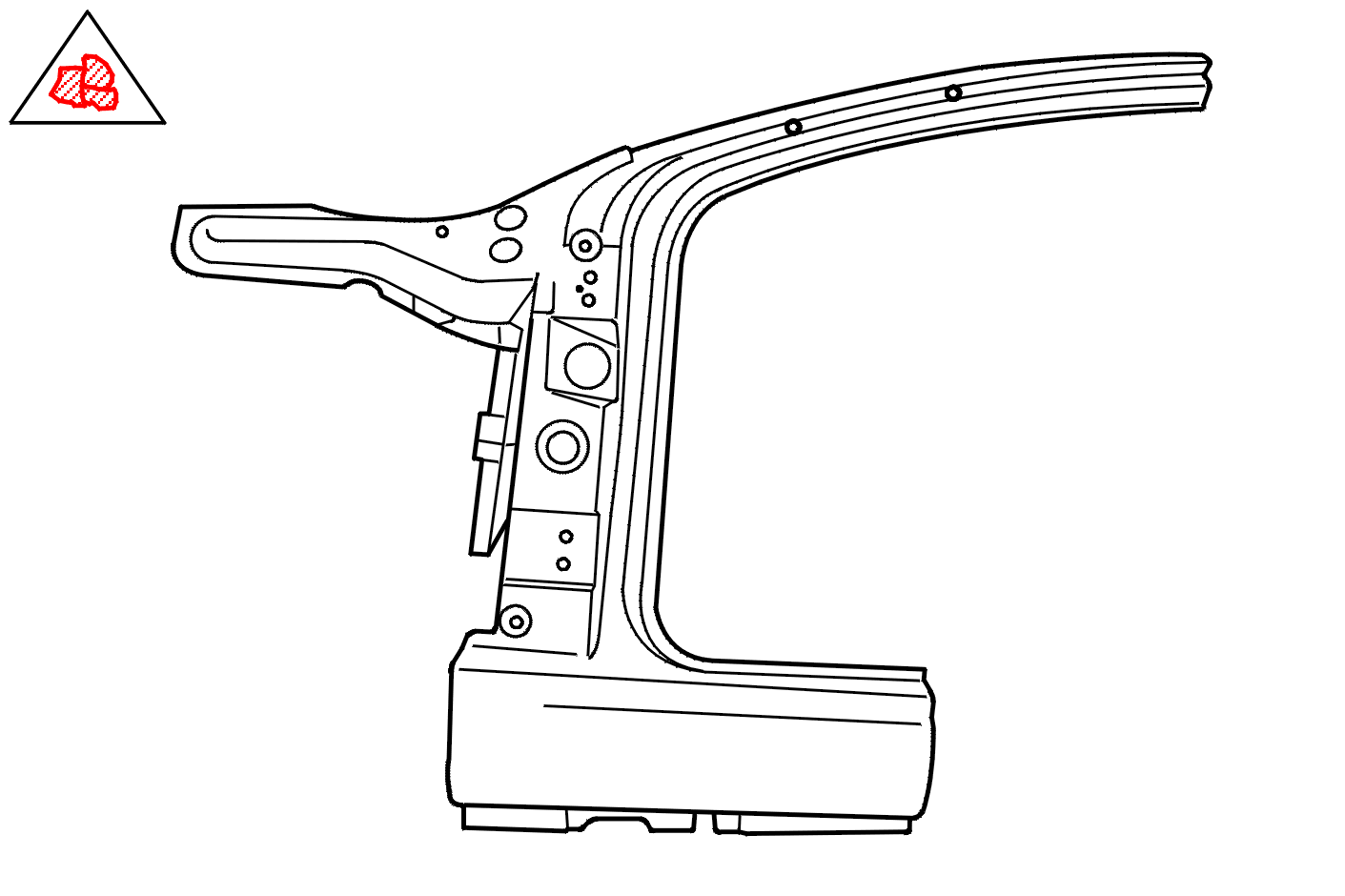

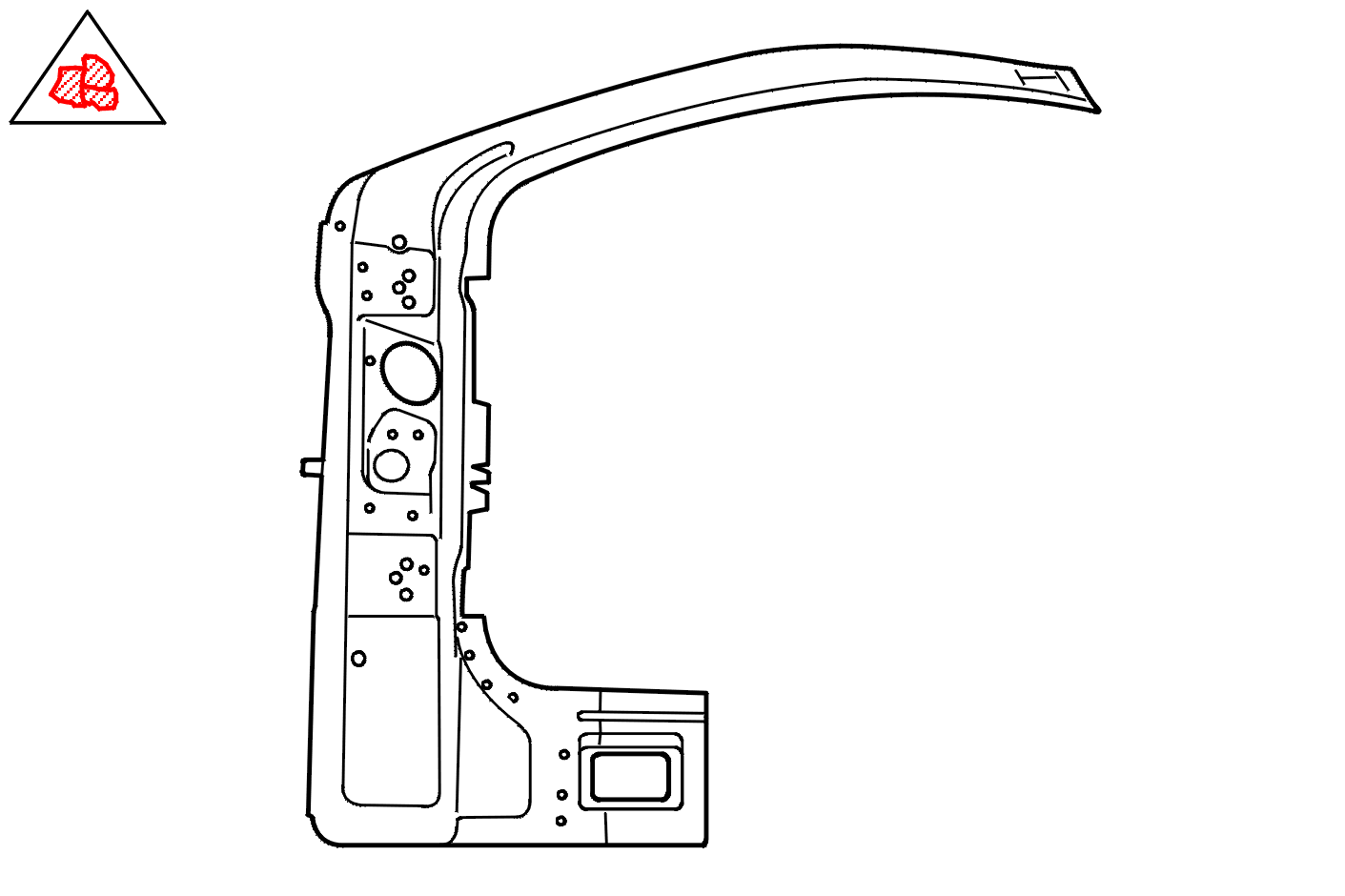

Osittainen etupilari .

Osittainen etupilarin sisäpelti .

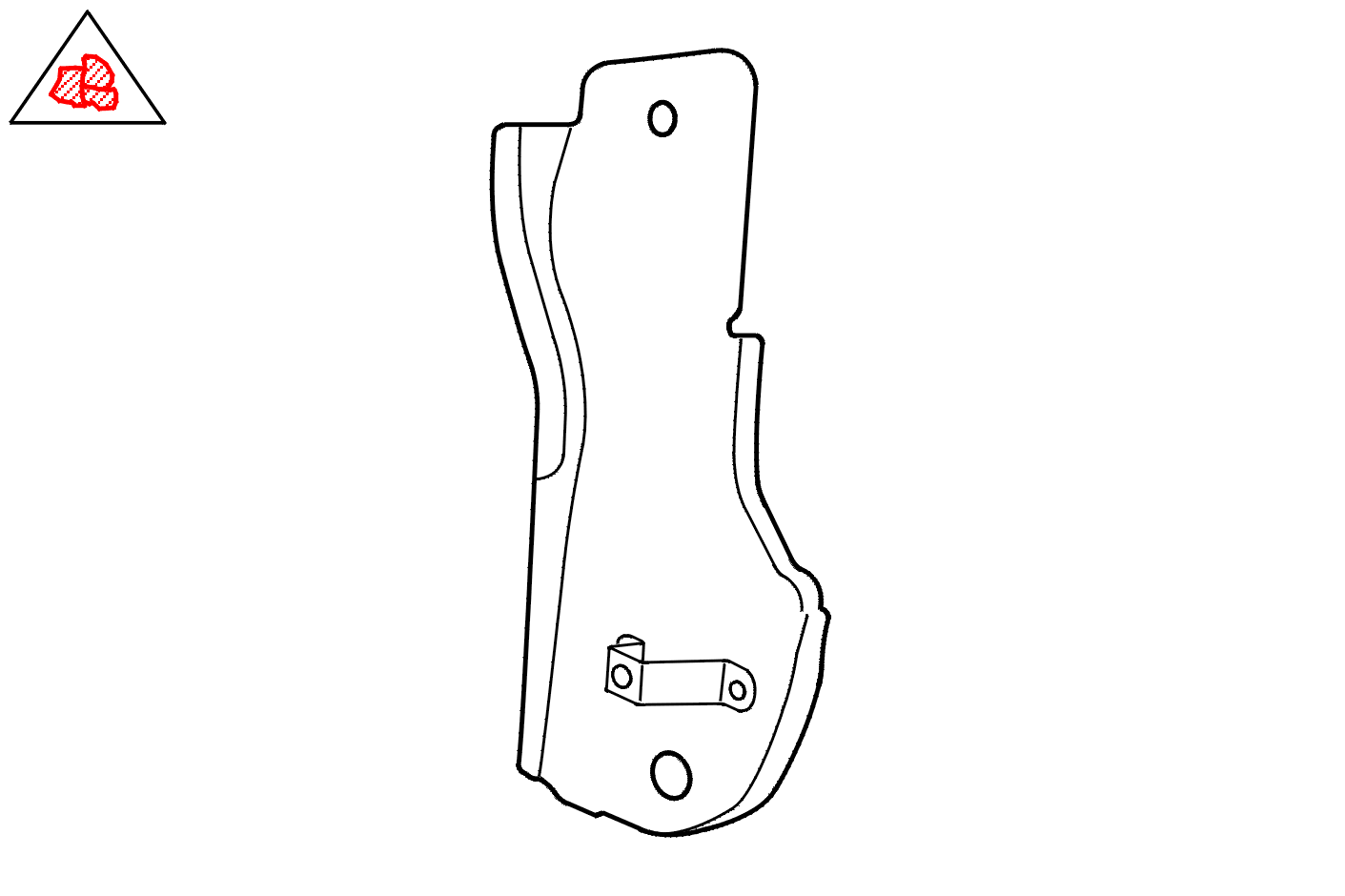

Rungon sivupalkin etusulkulevy .

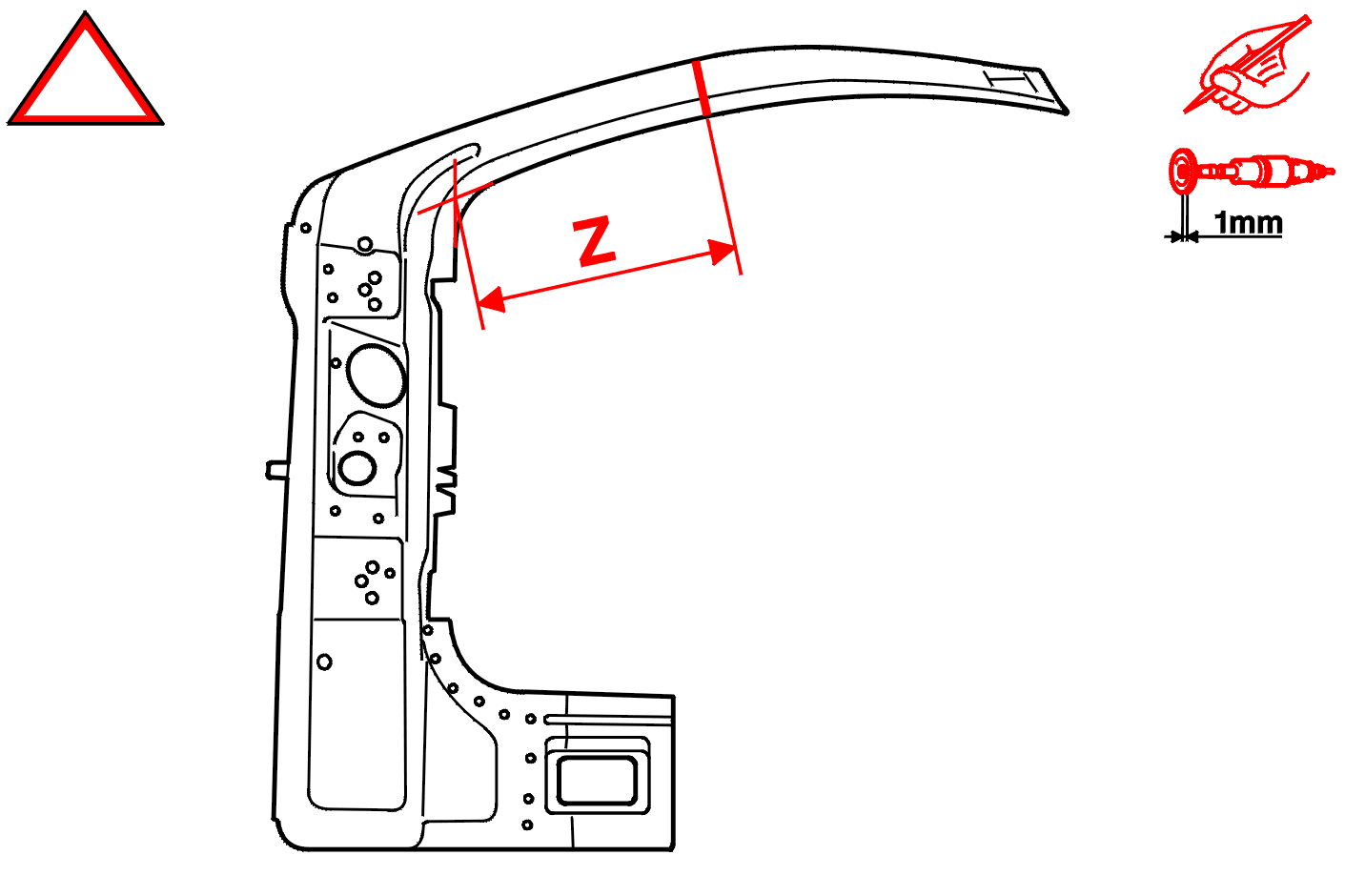

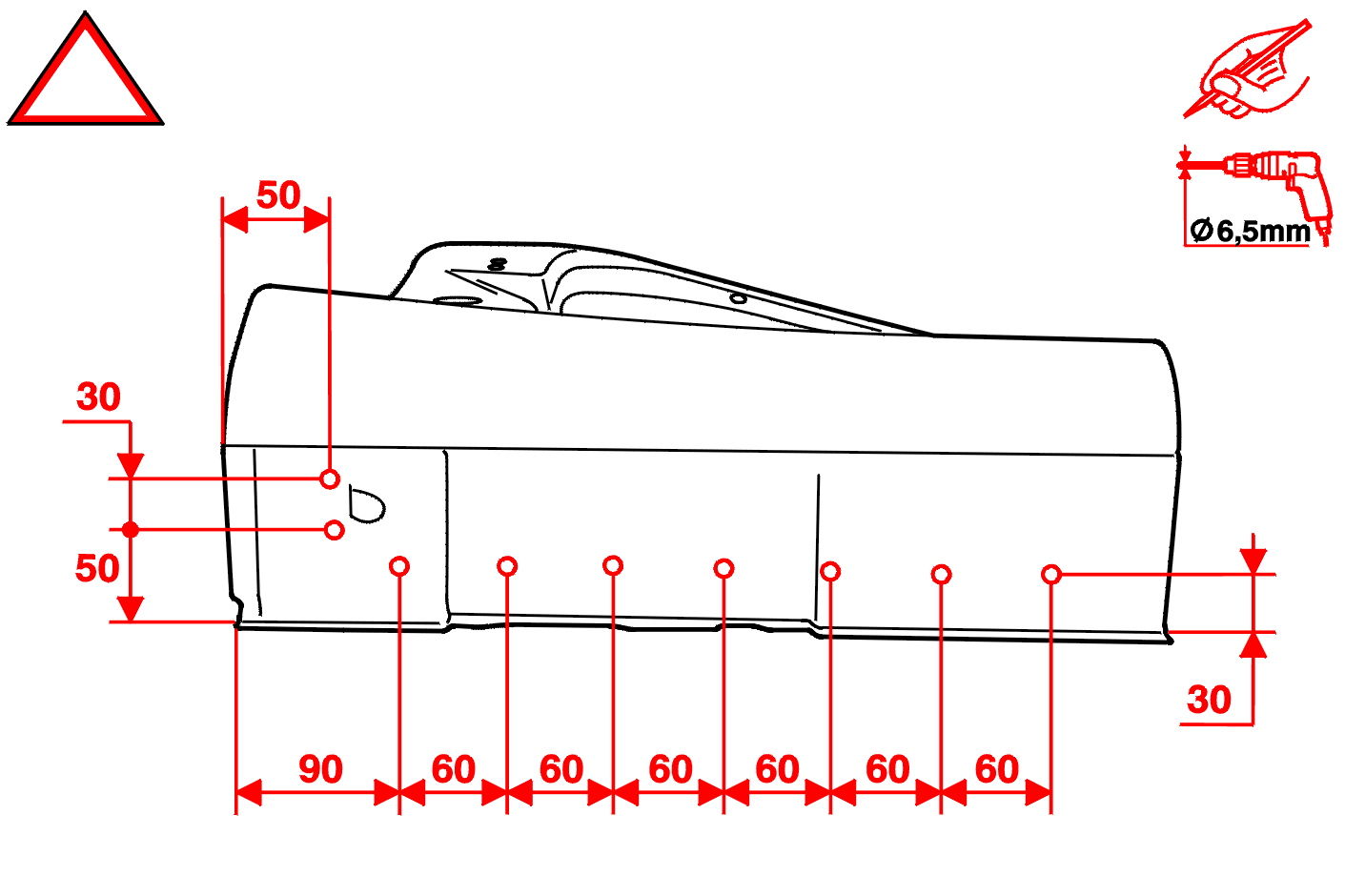

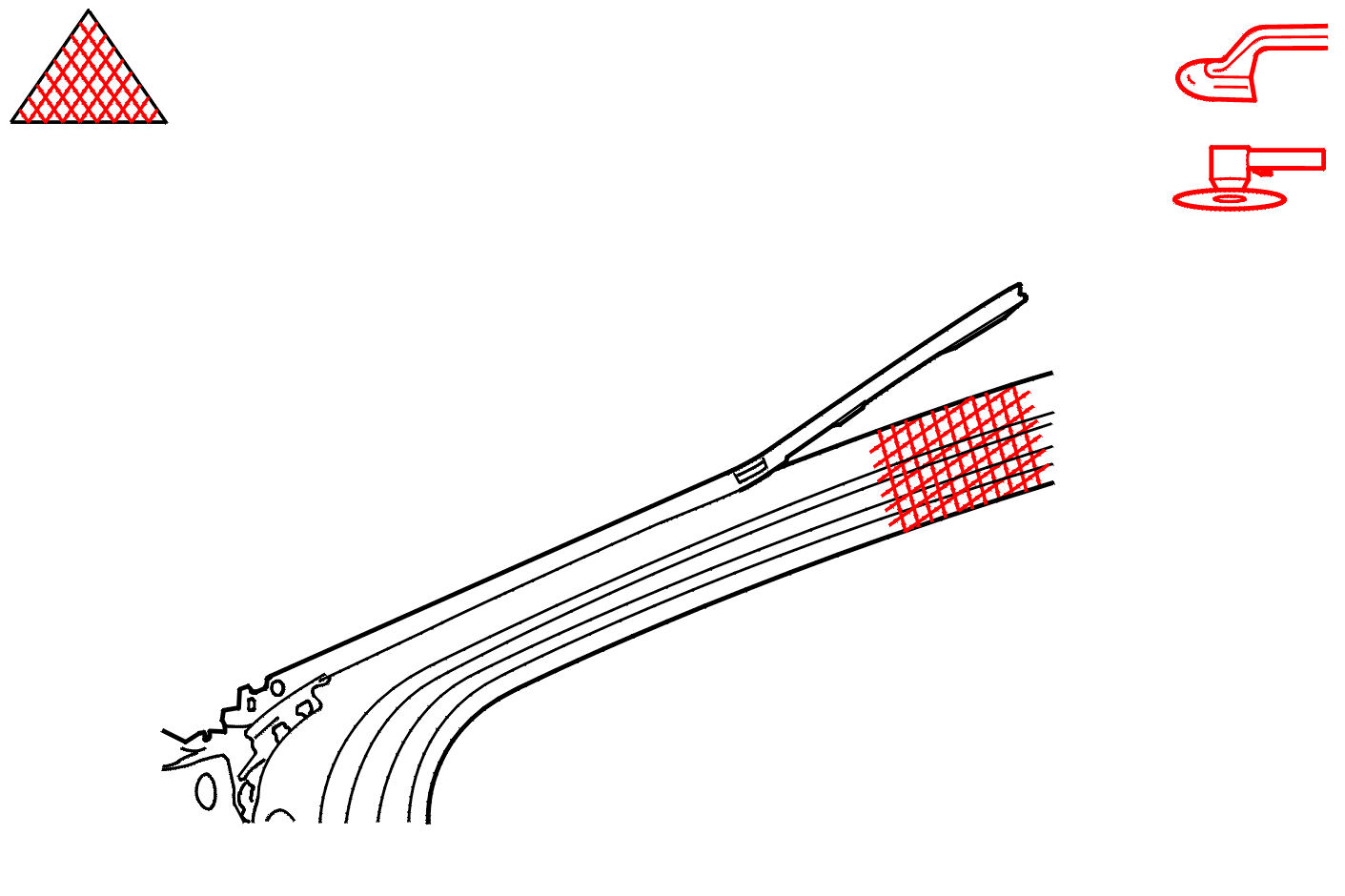

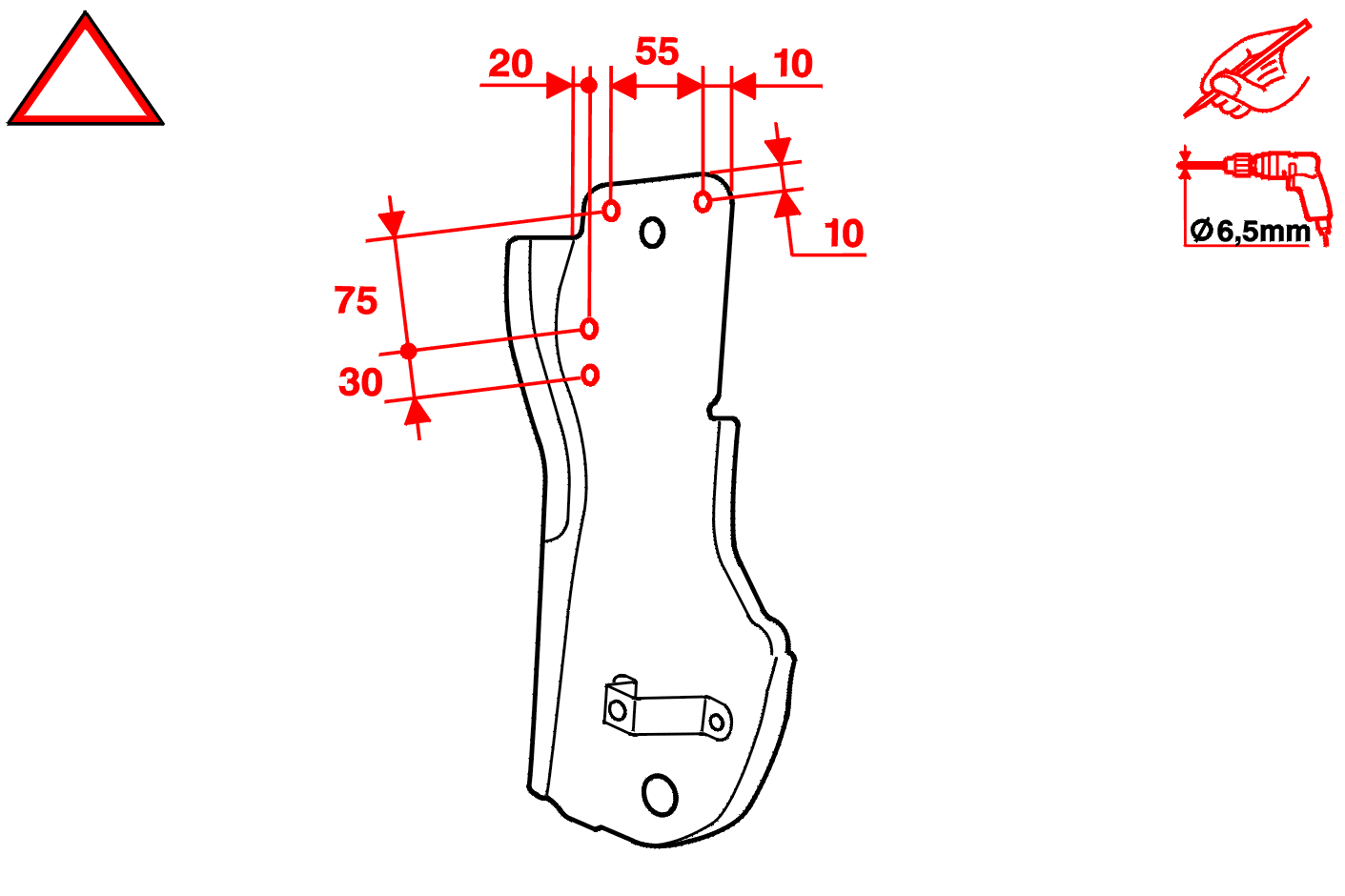

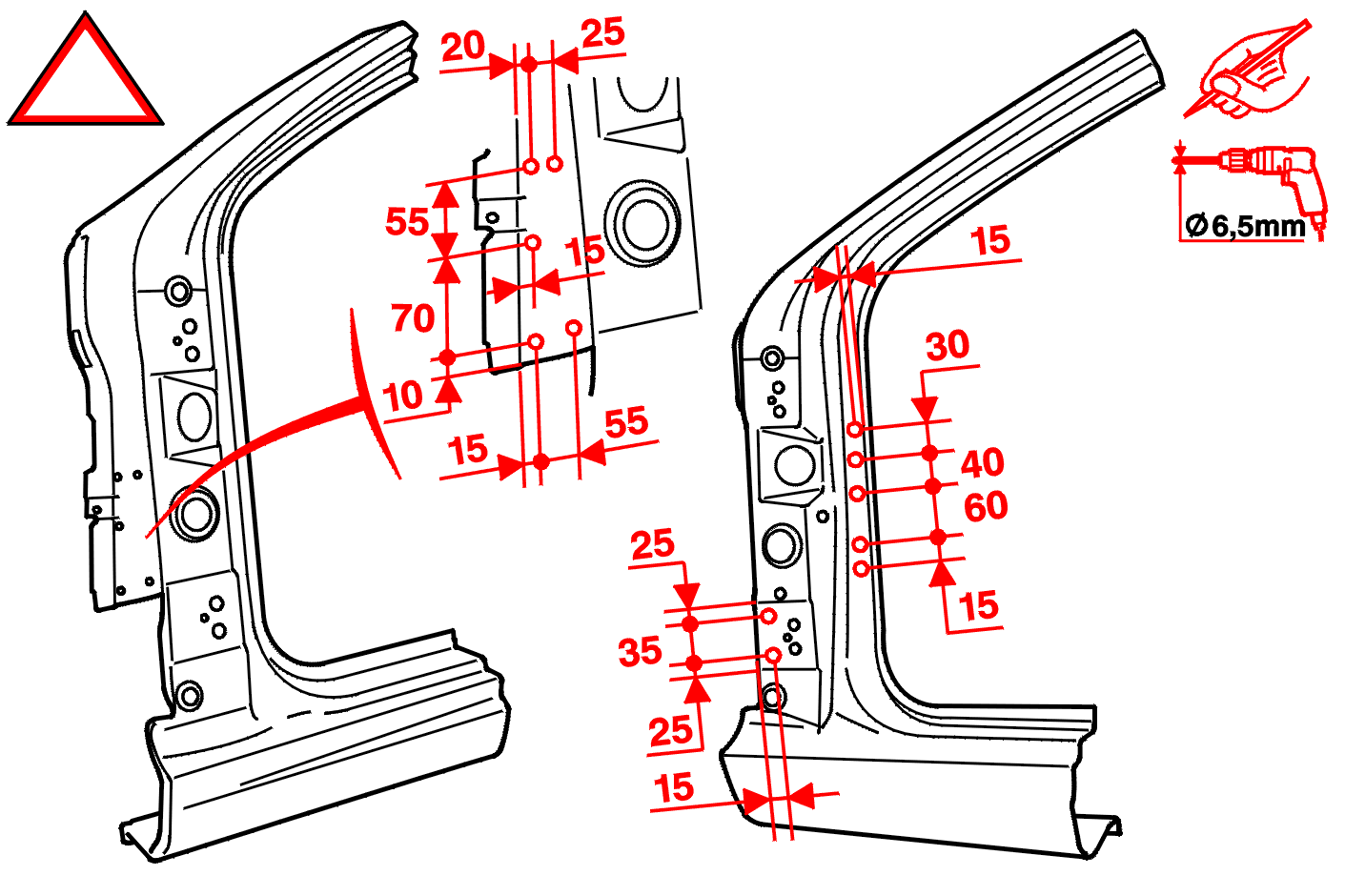

5 - UUDEN OSAN VALMISTELU

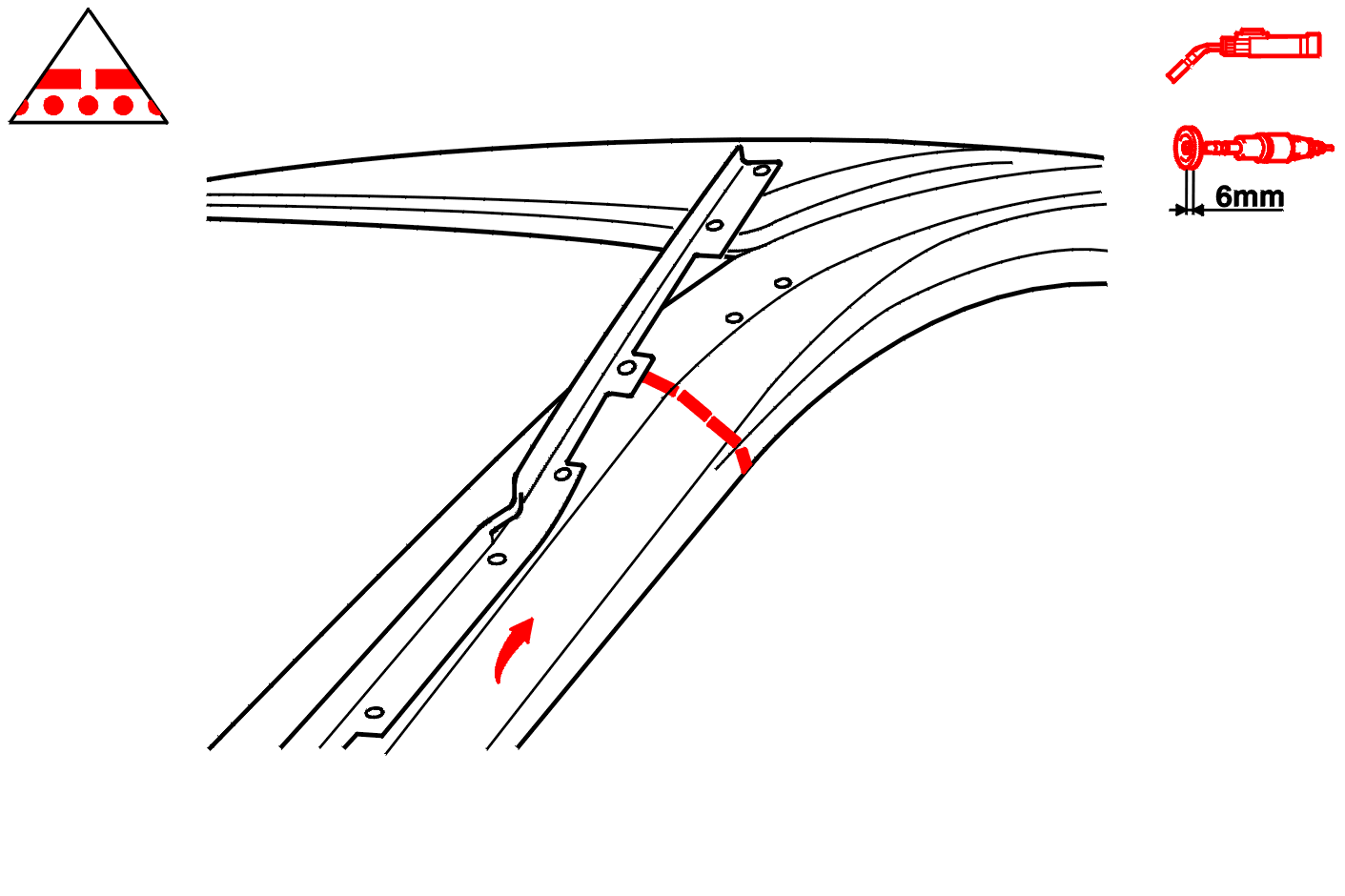

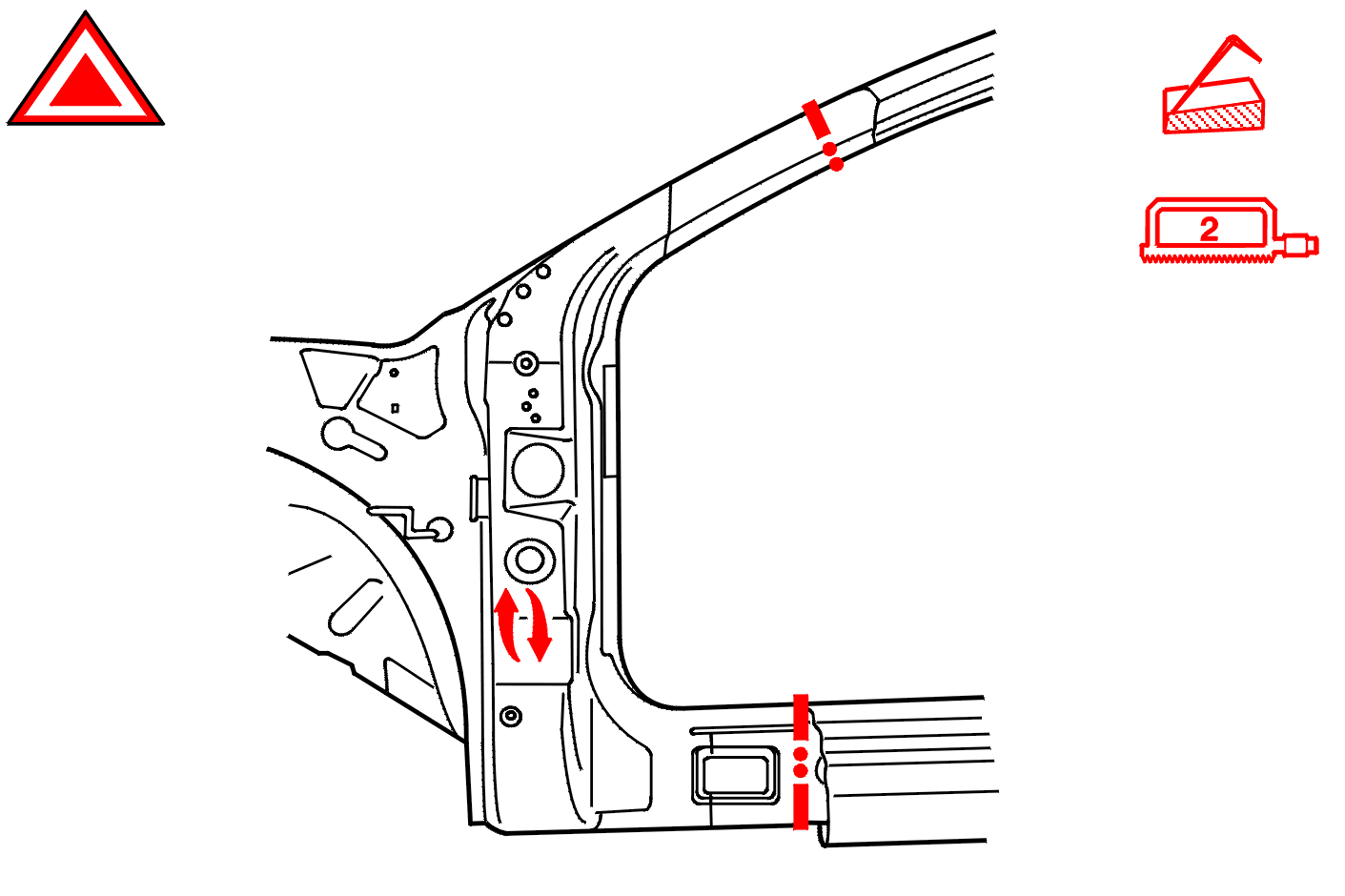

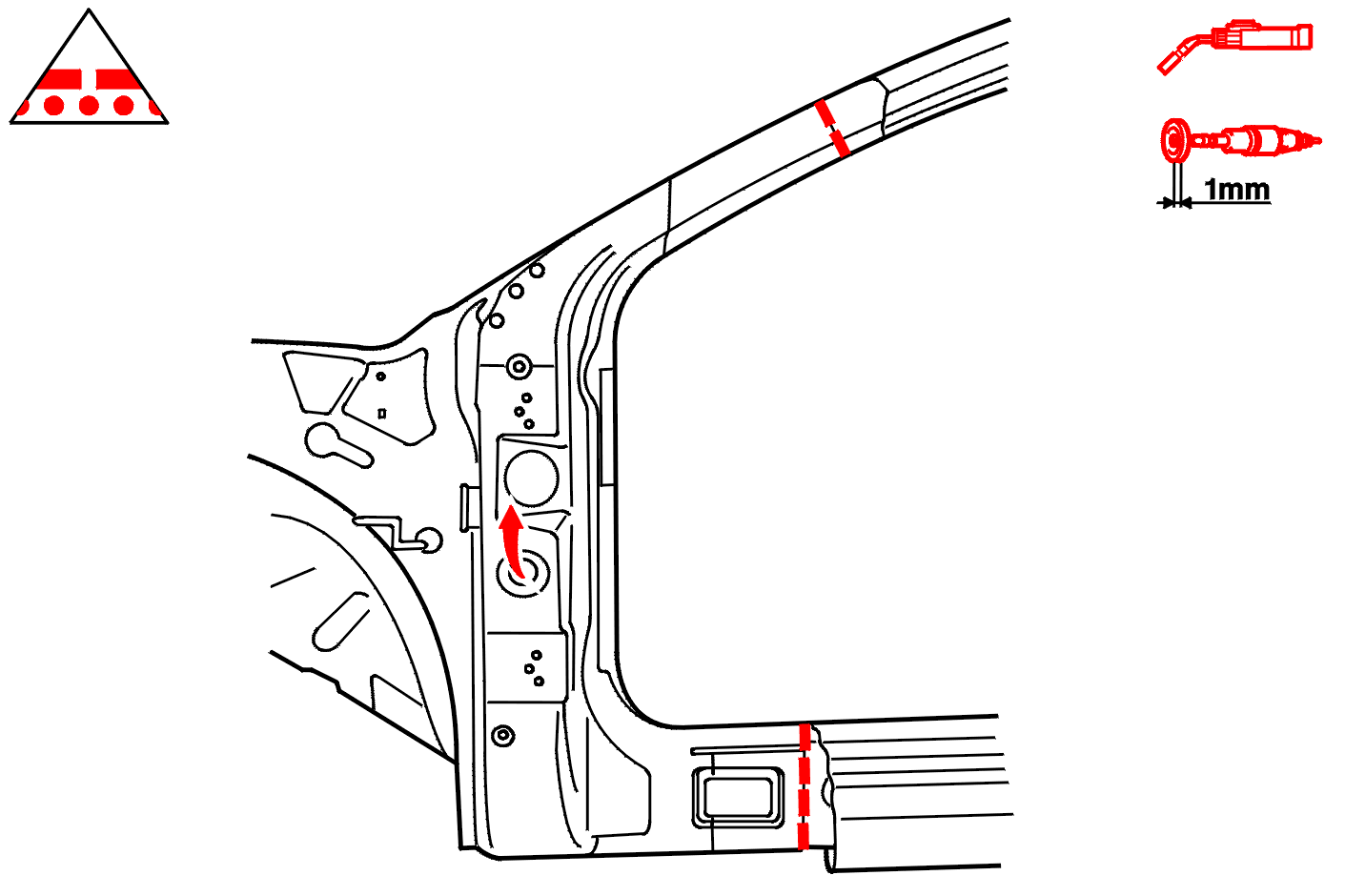

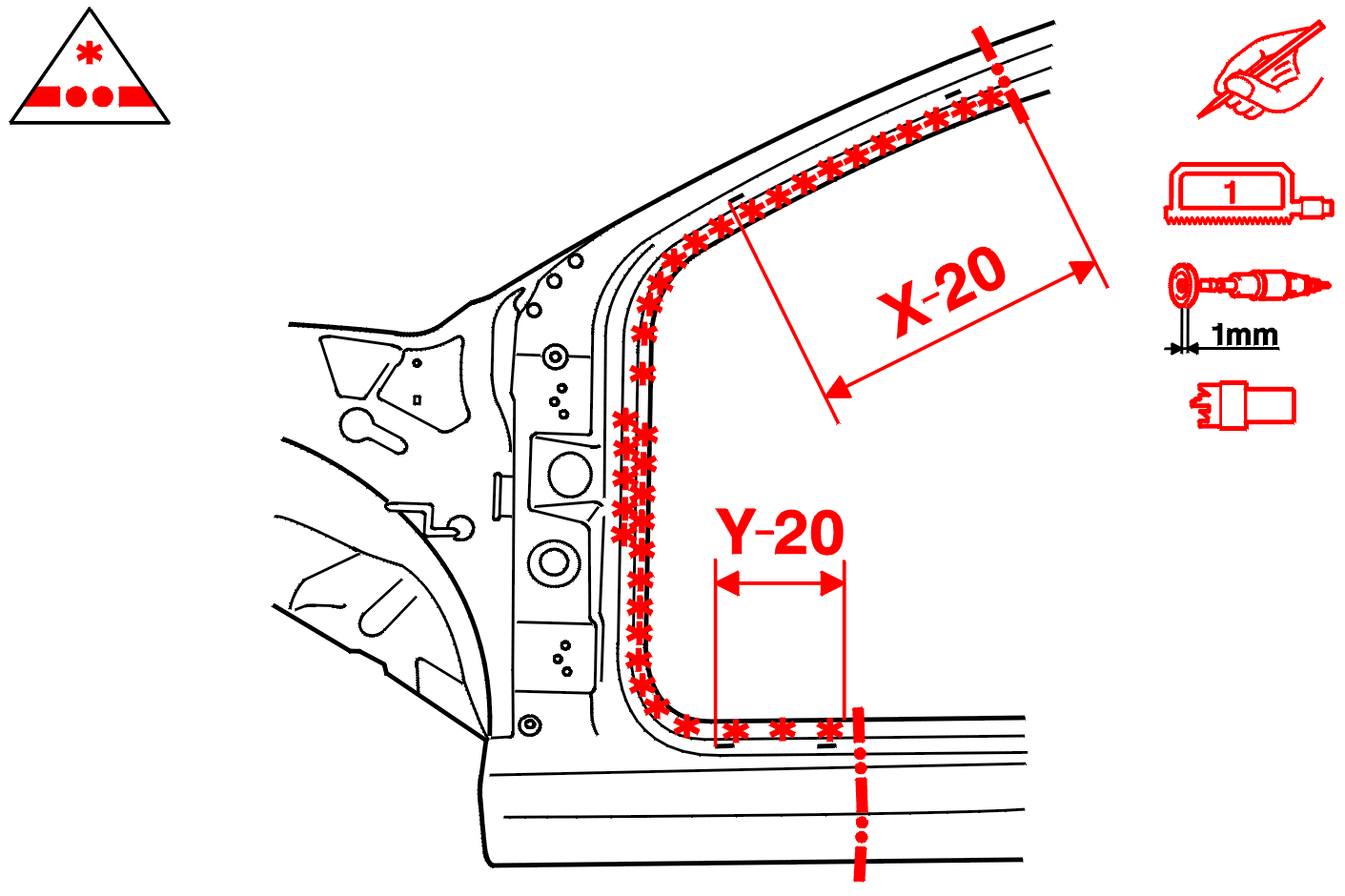

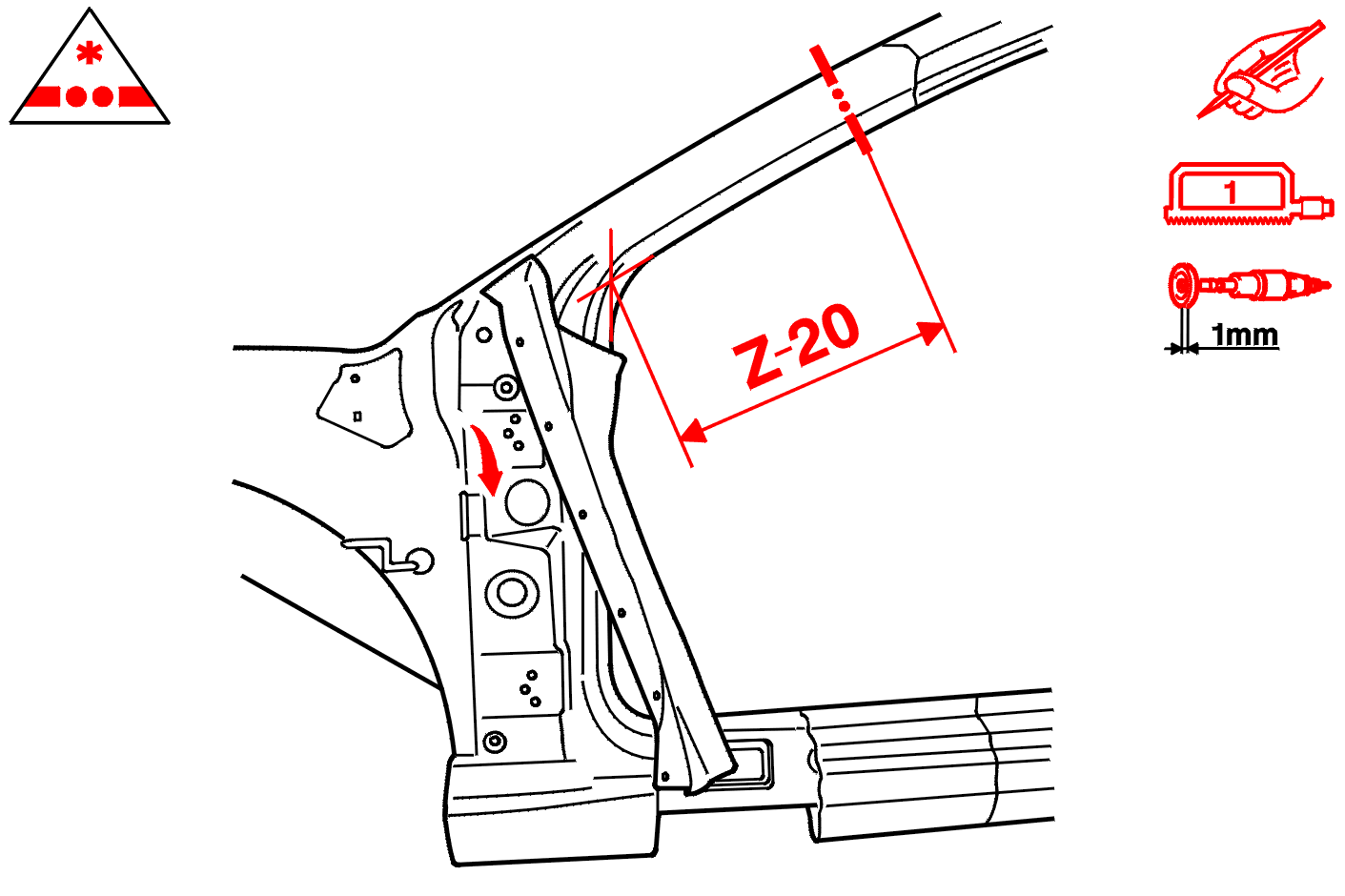

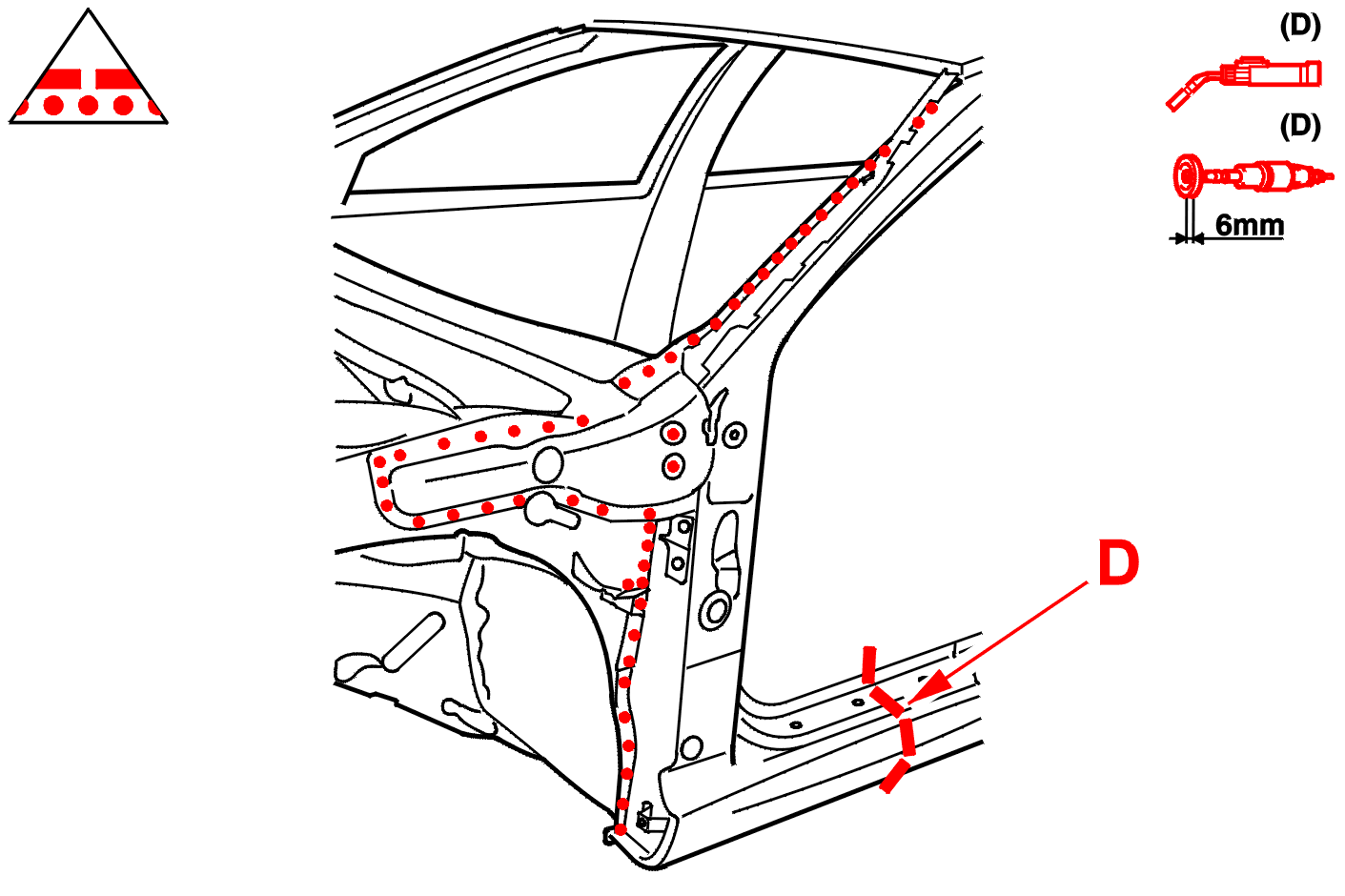

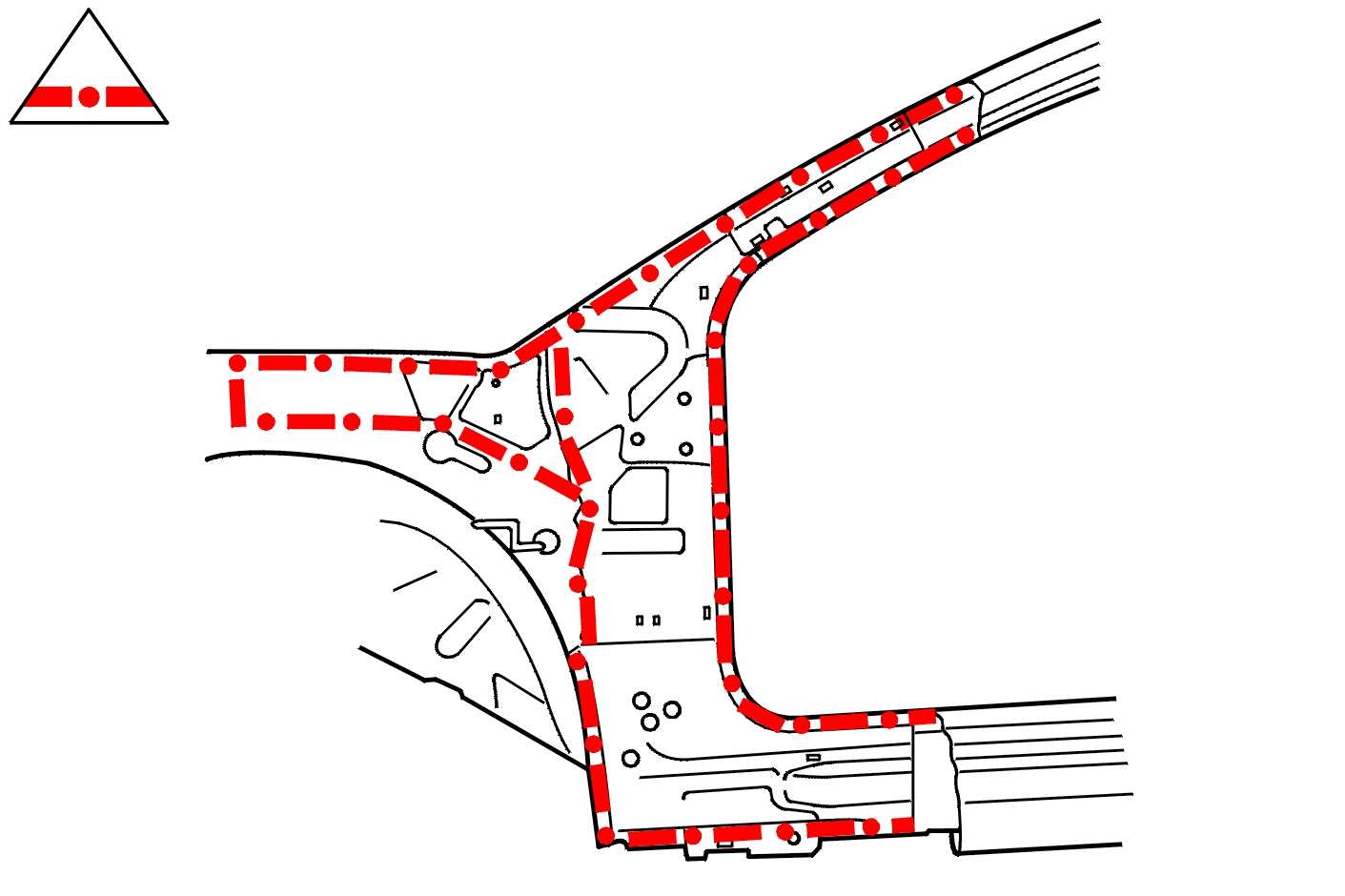

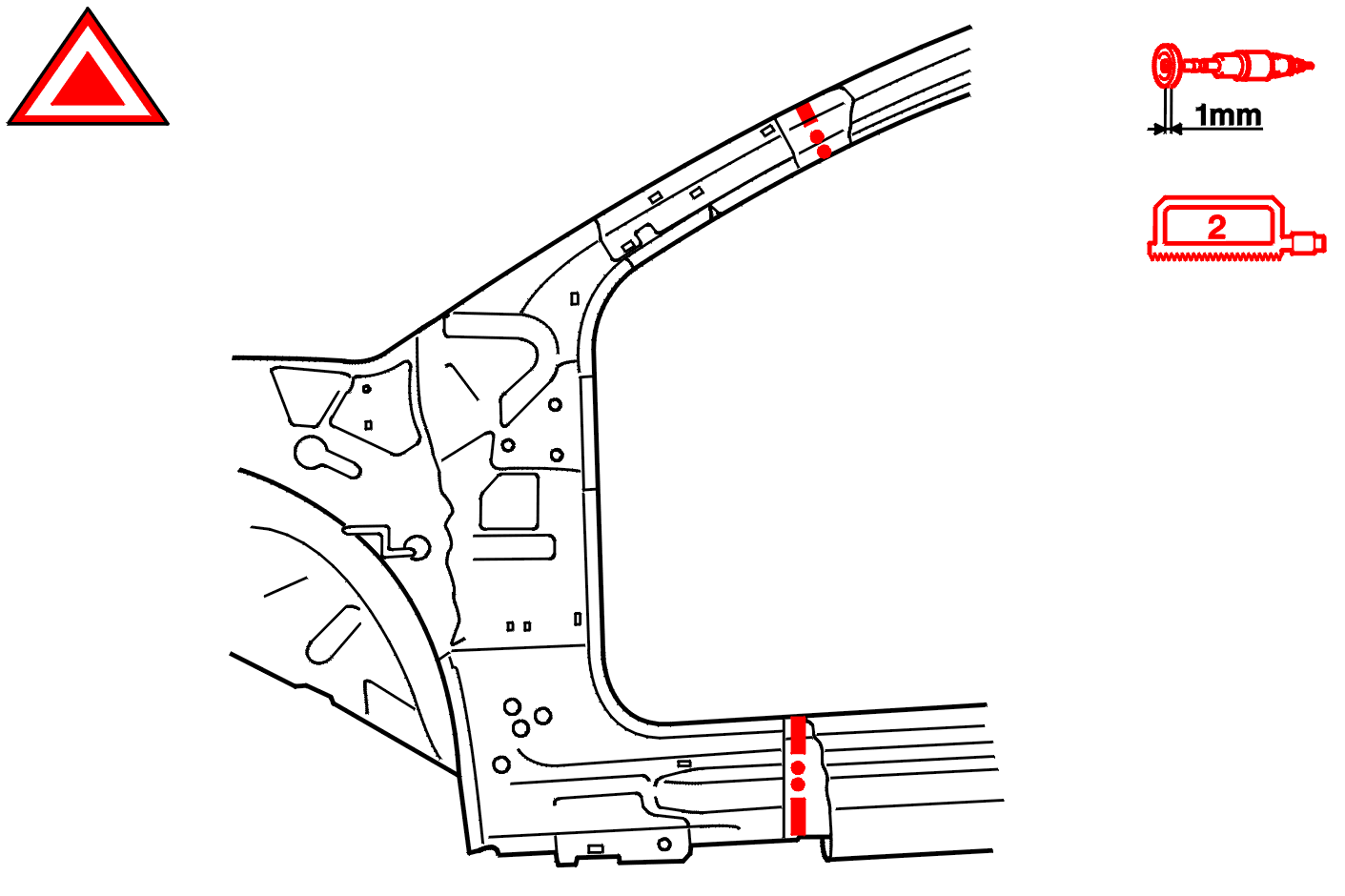

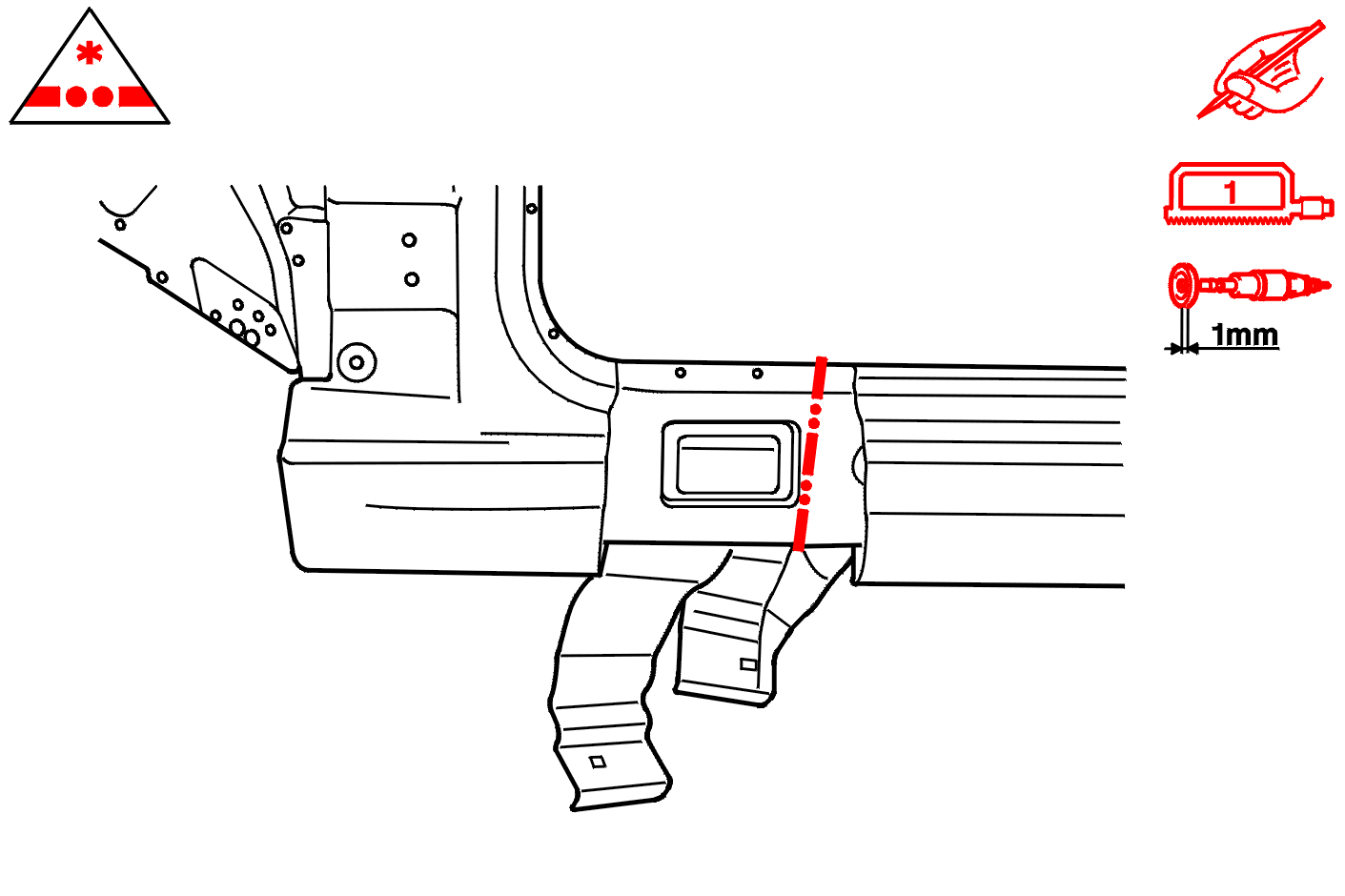

6 - LEIKKAUS

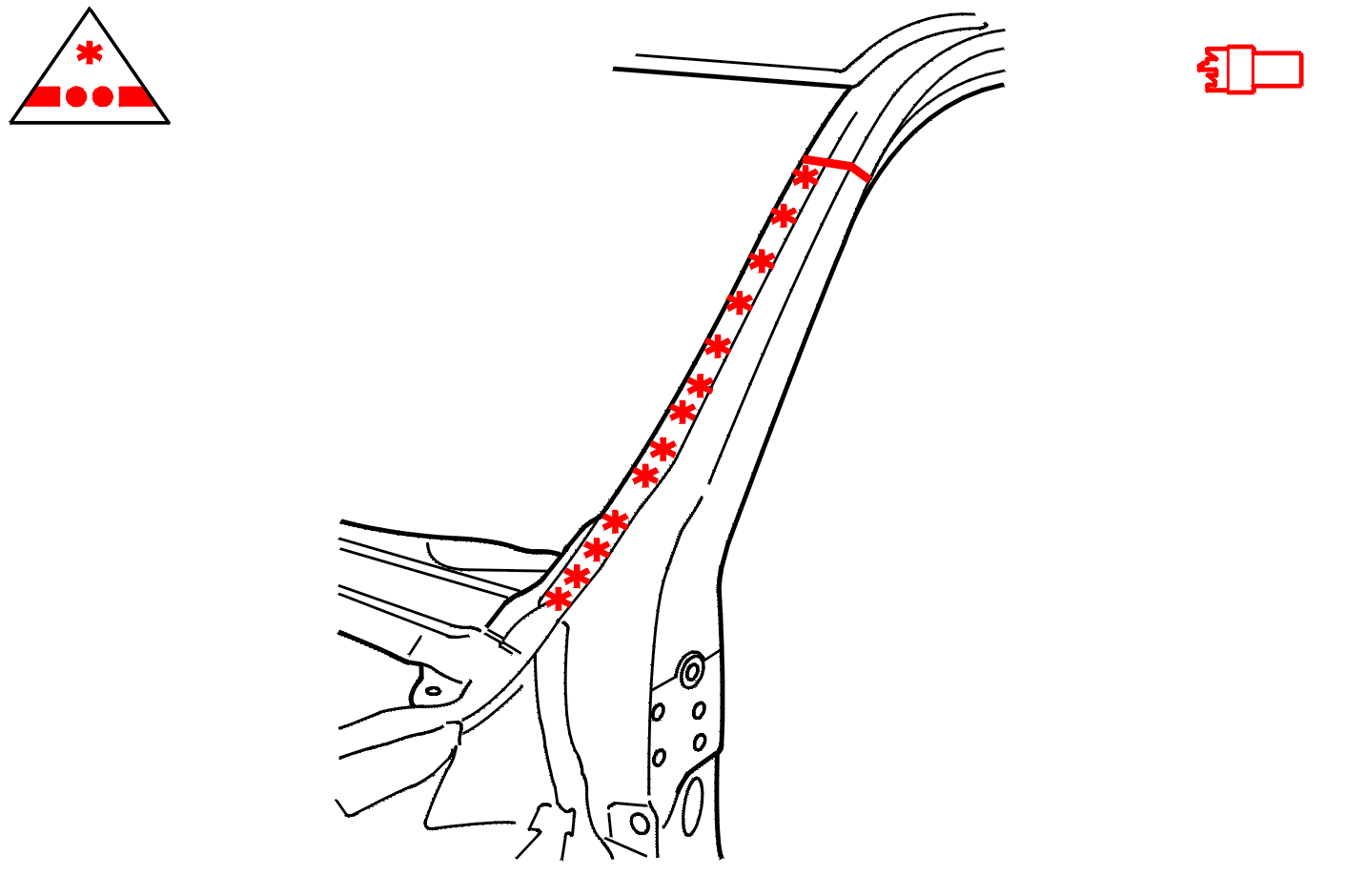

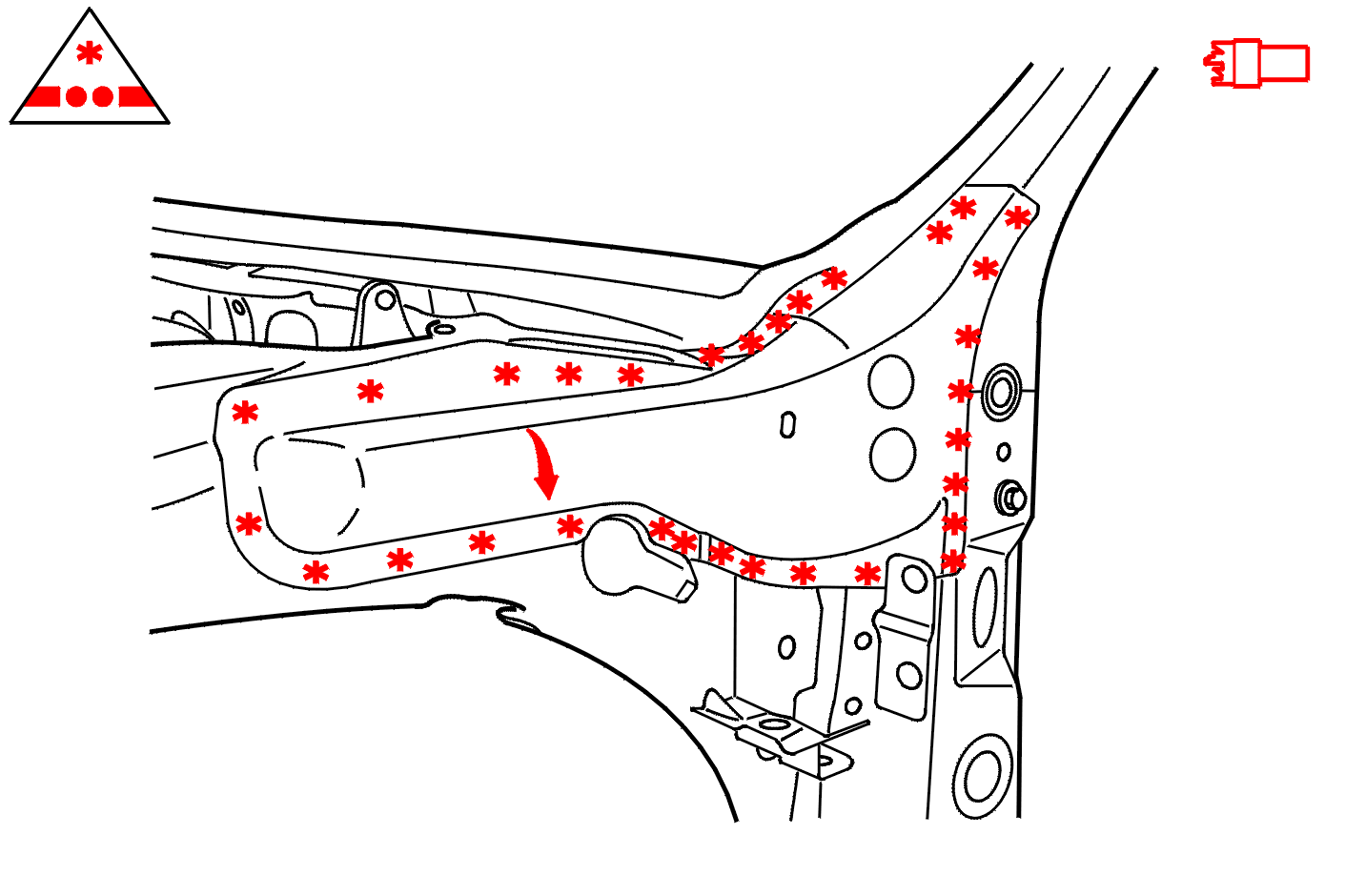

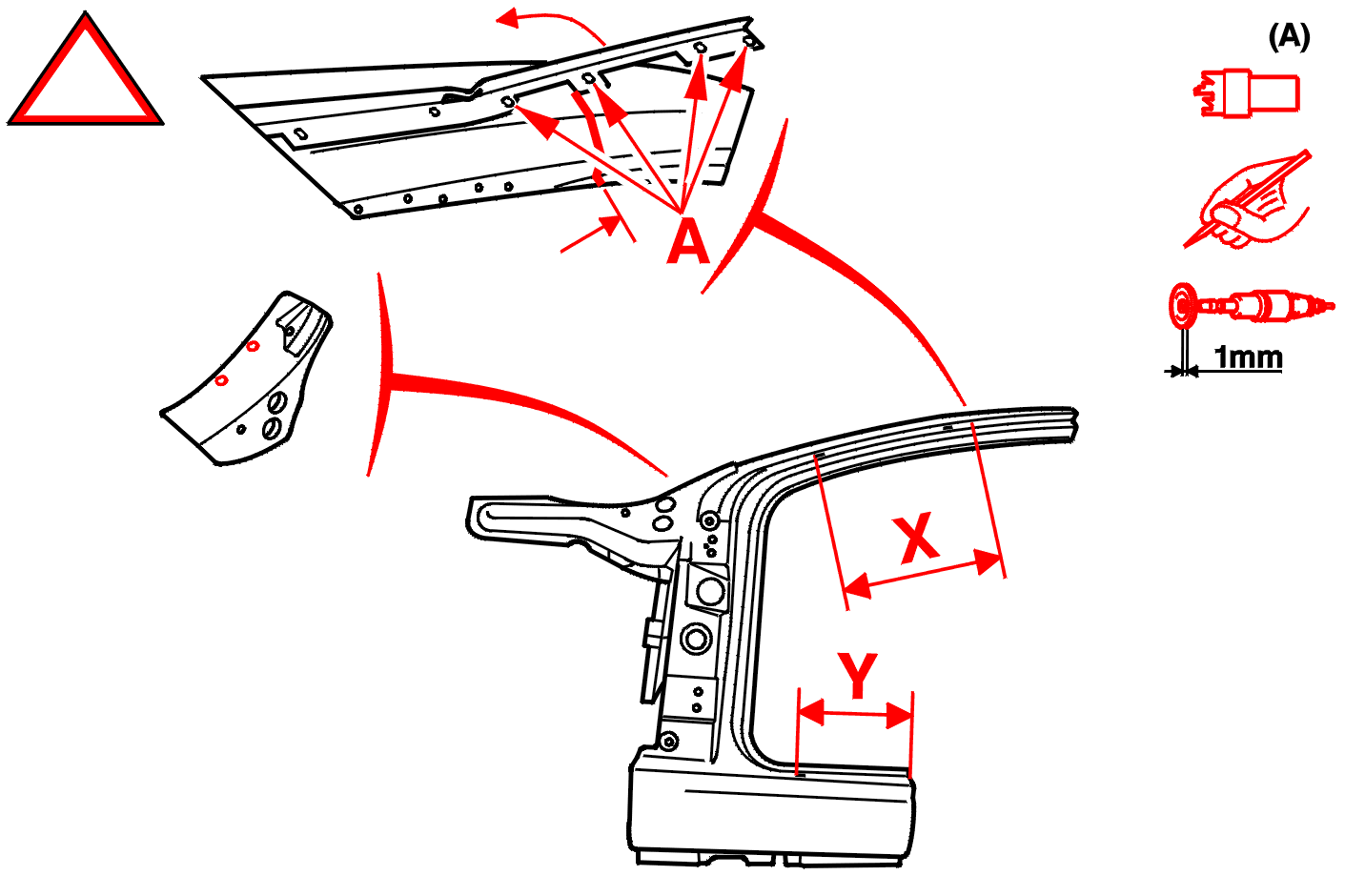

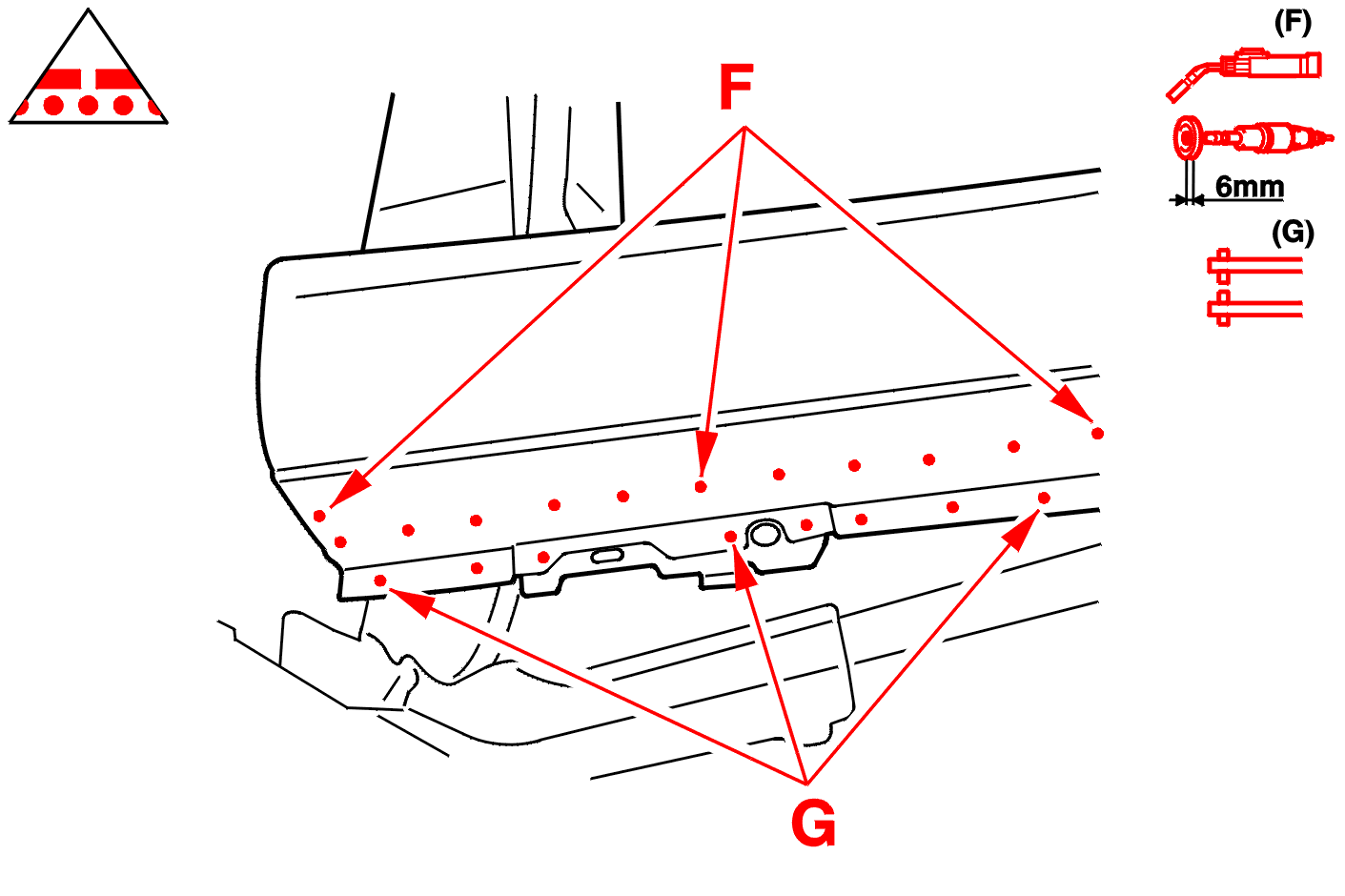

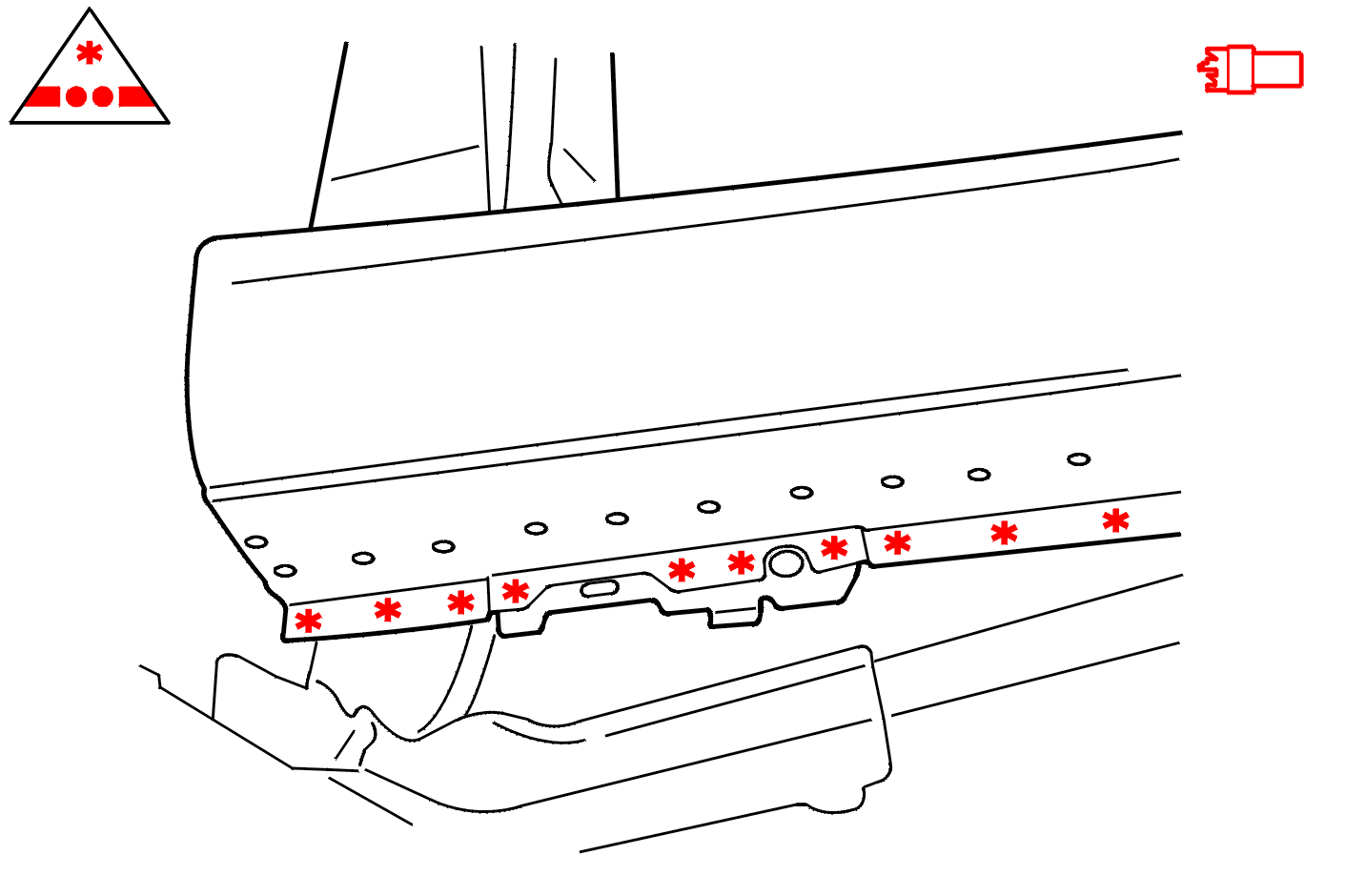

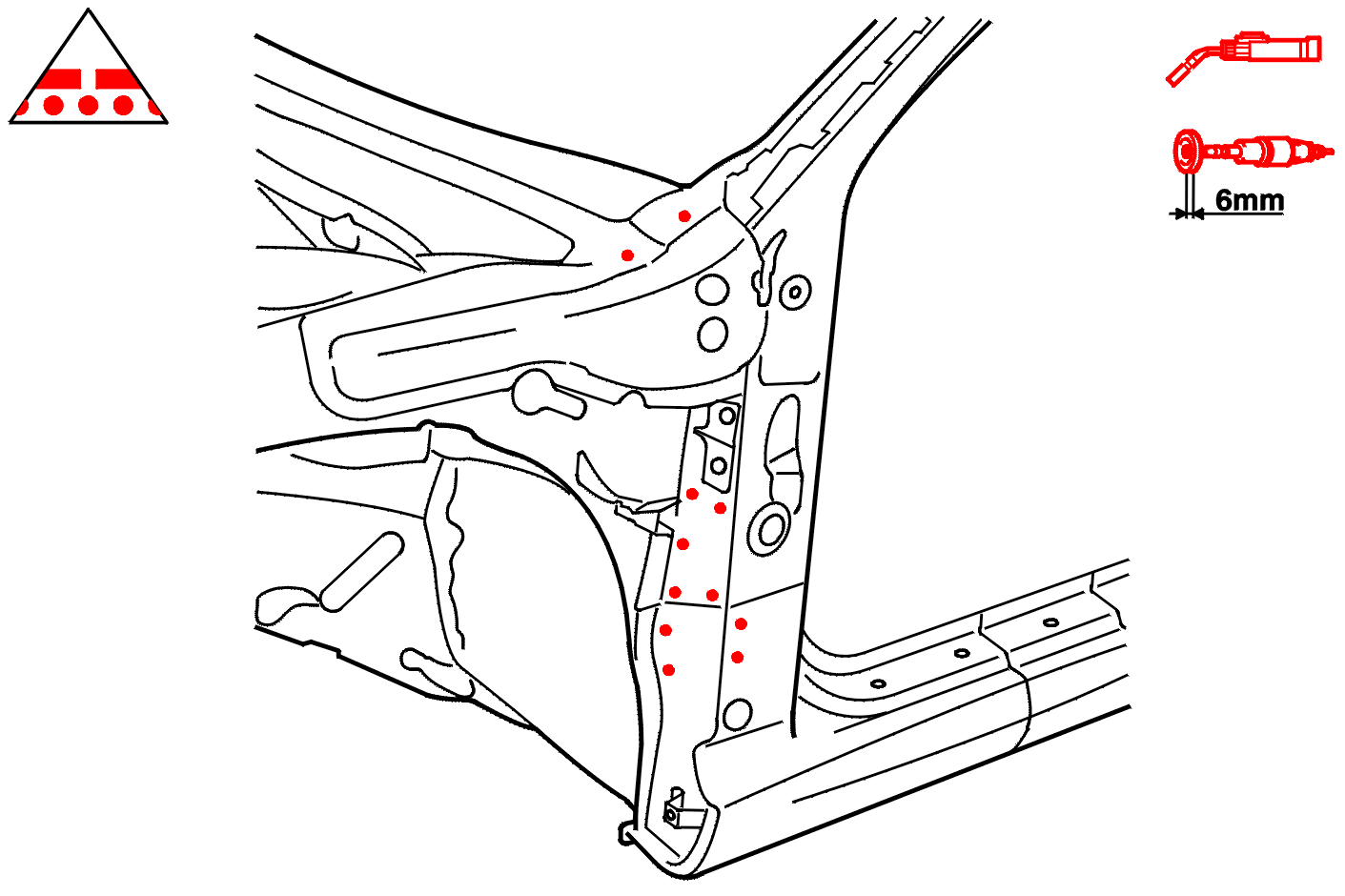

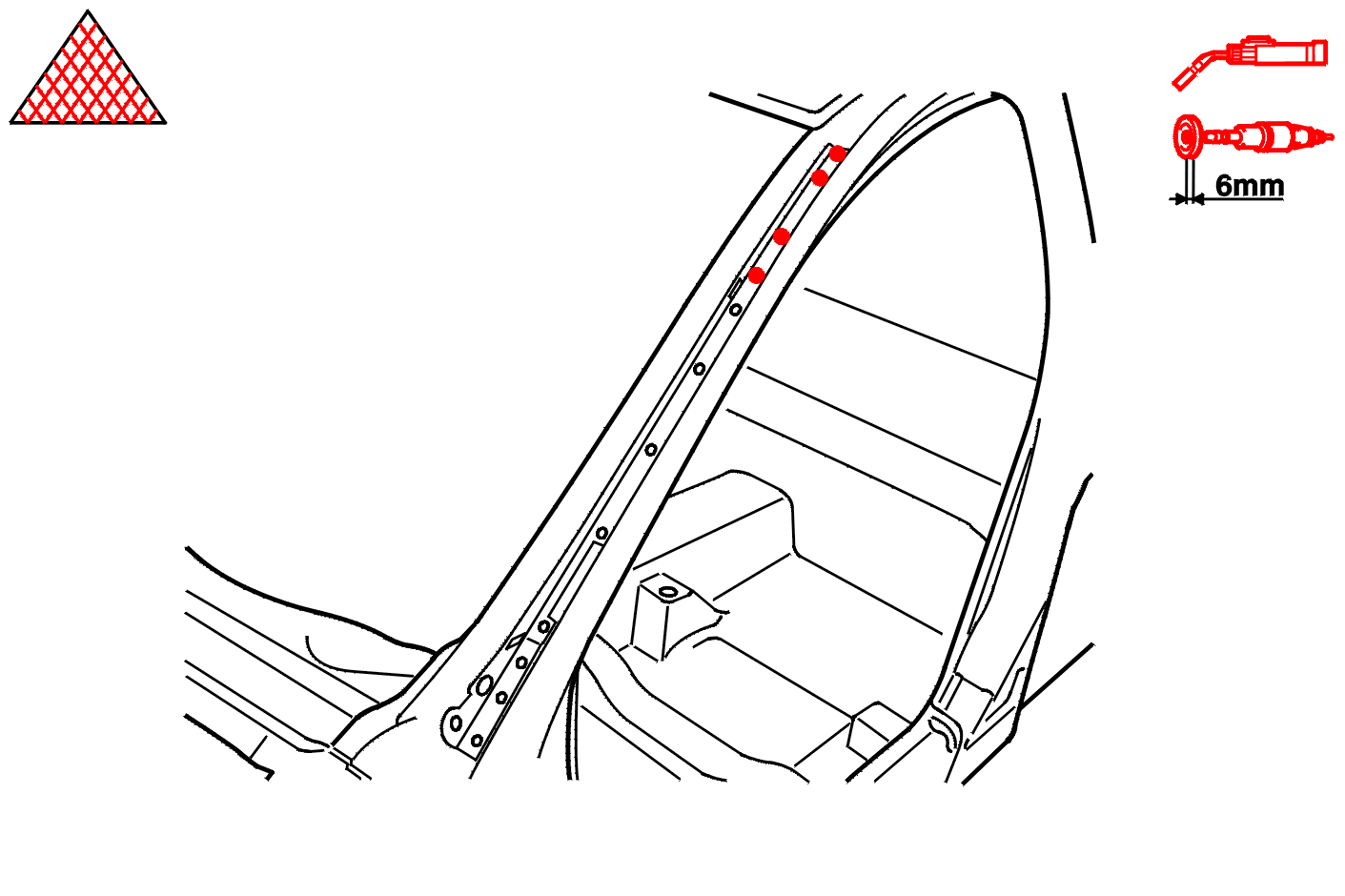

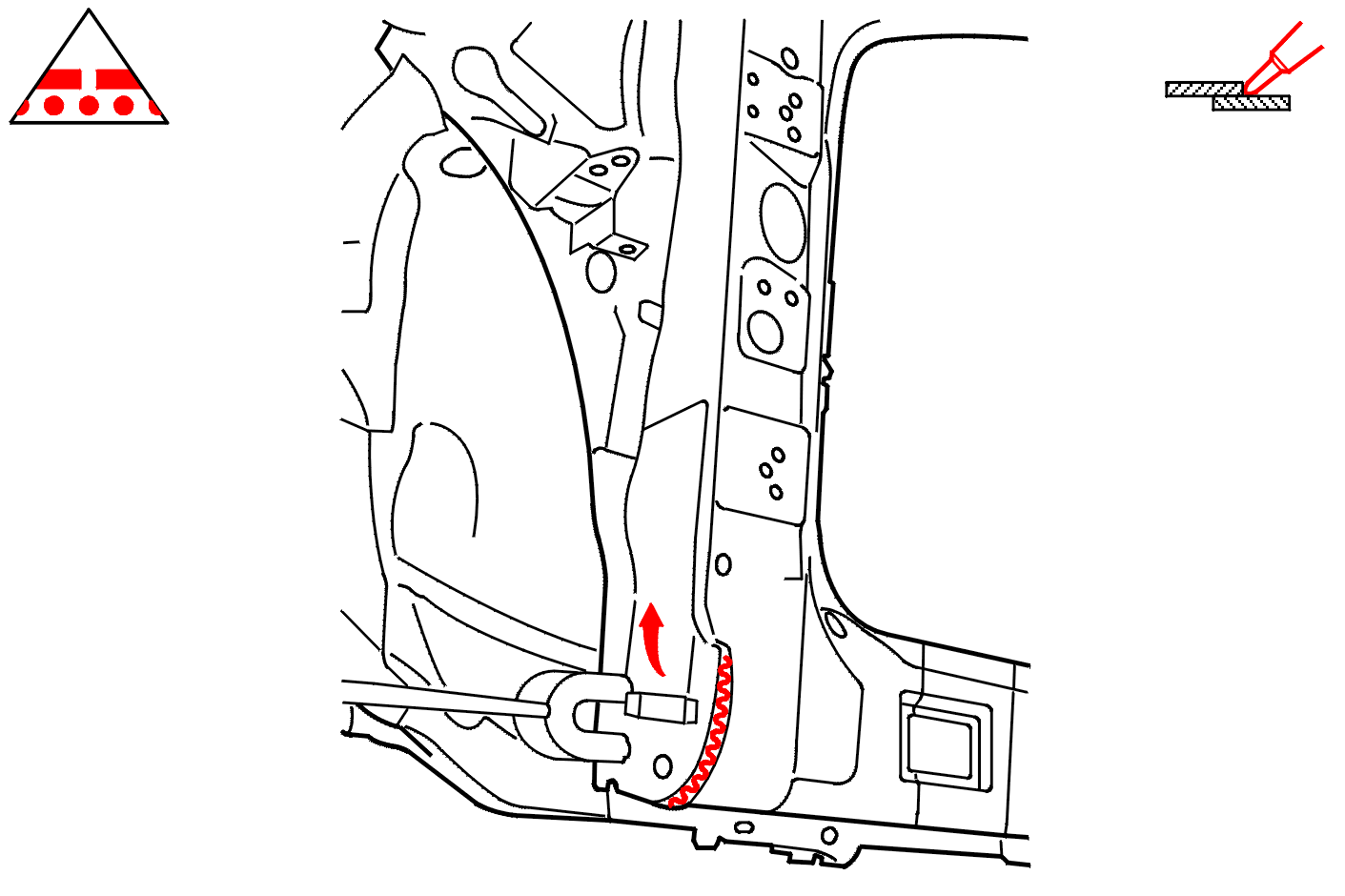

7 - HAKASTEN IRROTUS

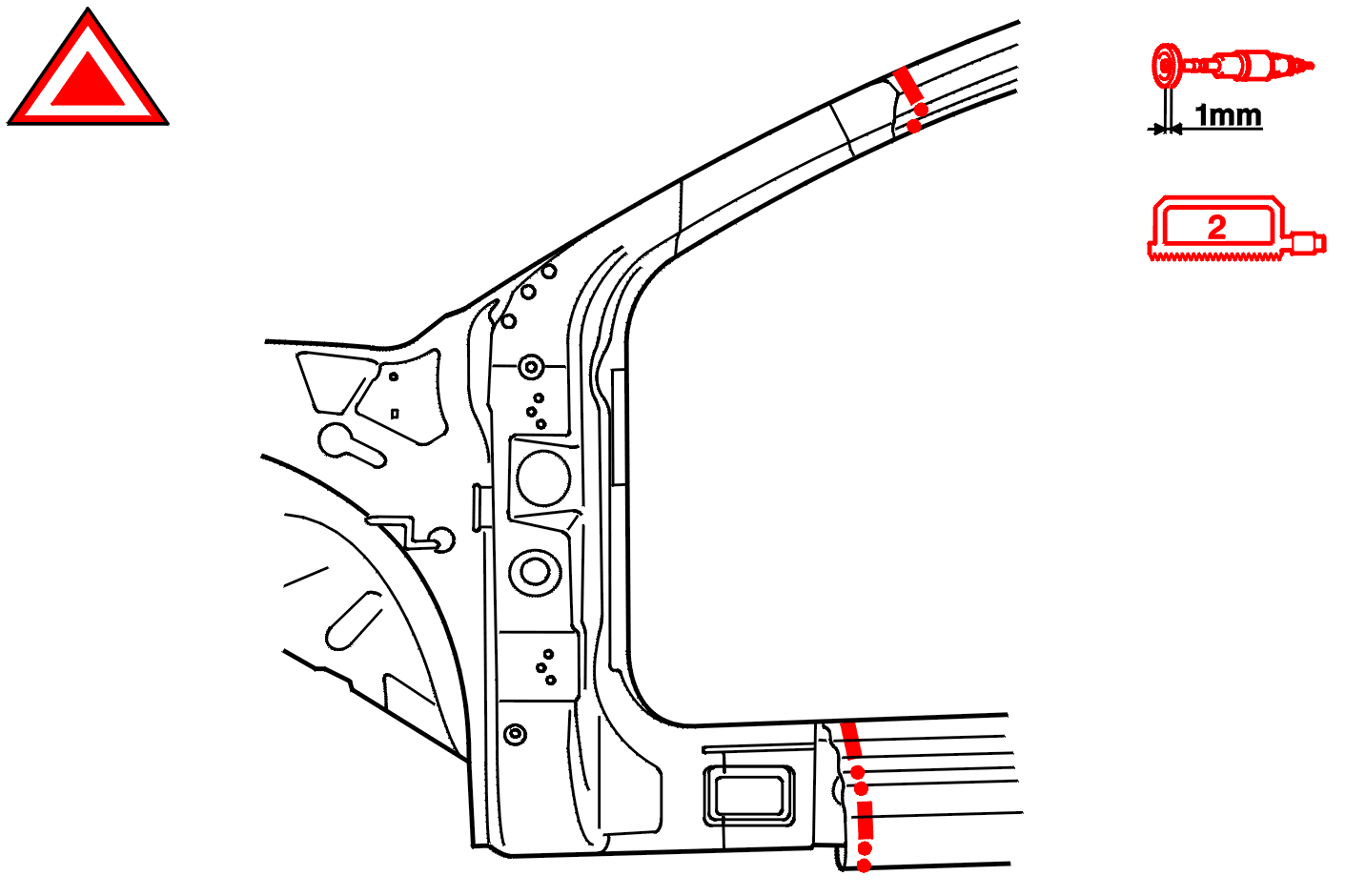

8 - SÄÄTÖ

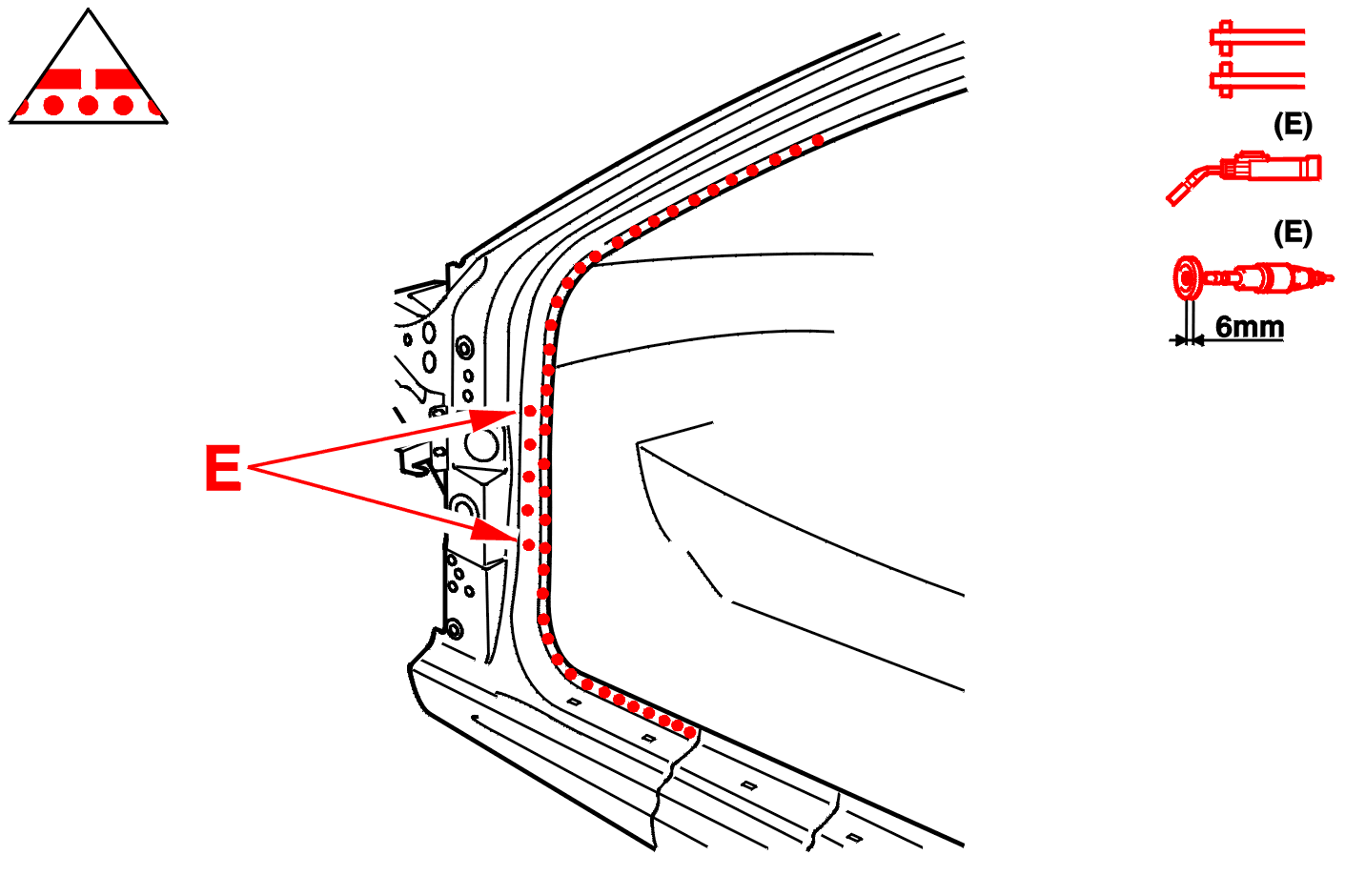

9 - HITSAUS

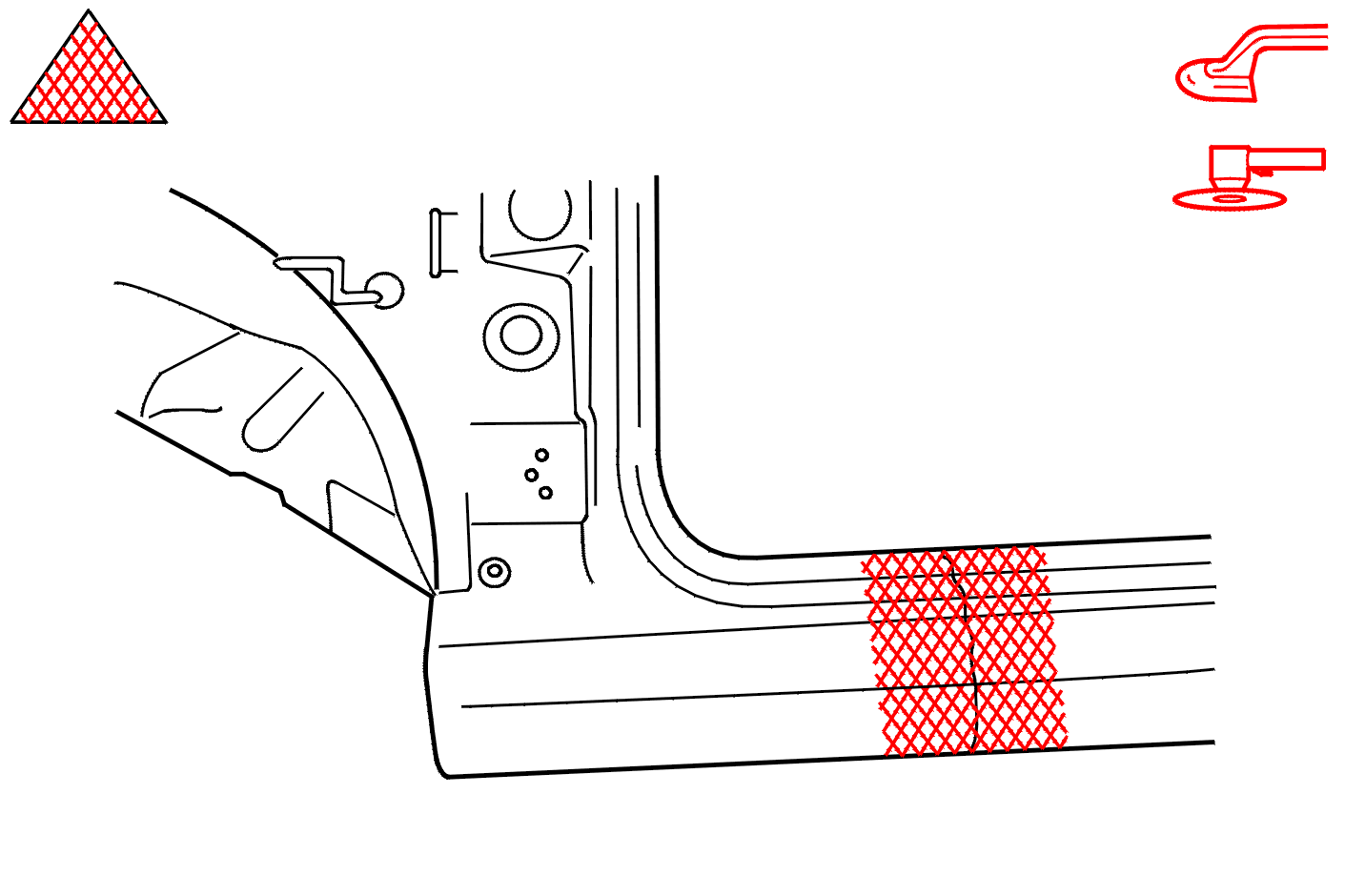

10 - VIIMEISTELY

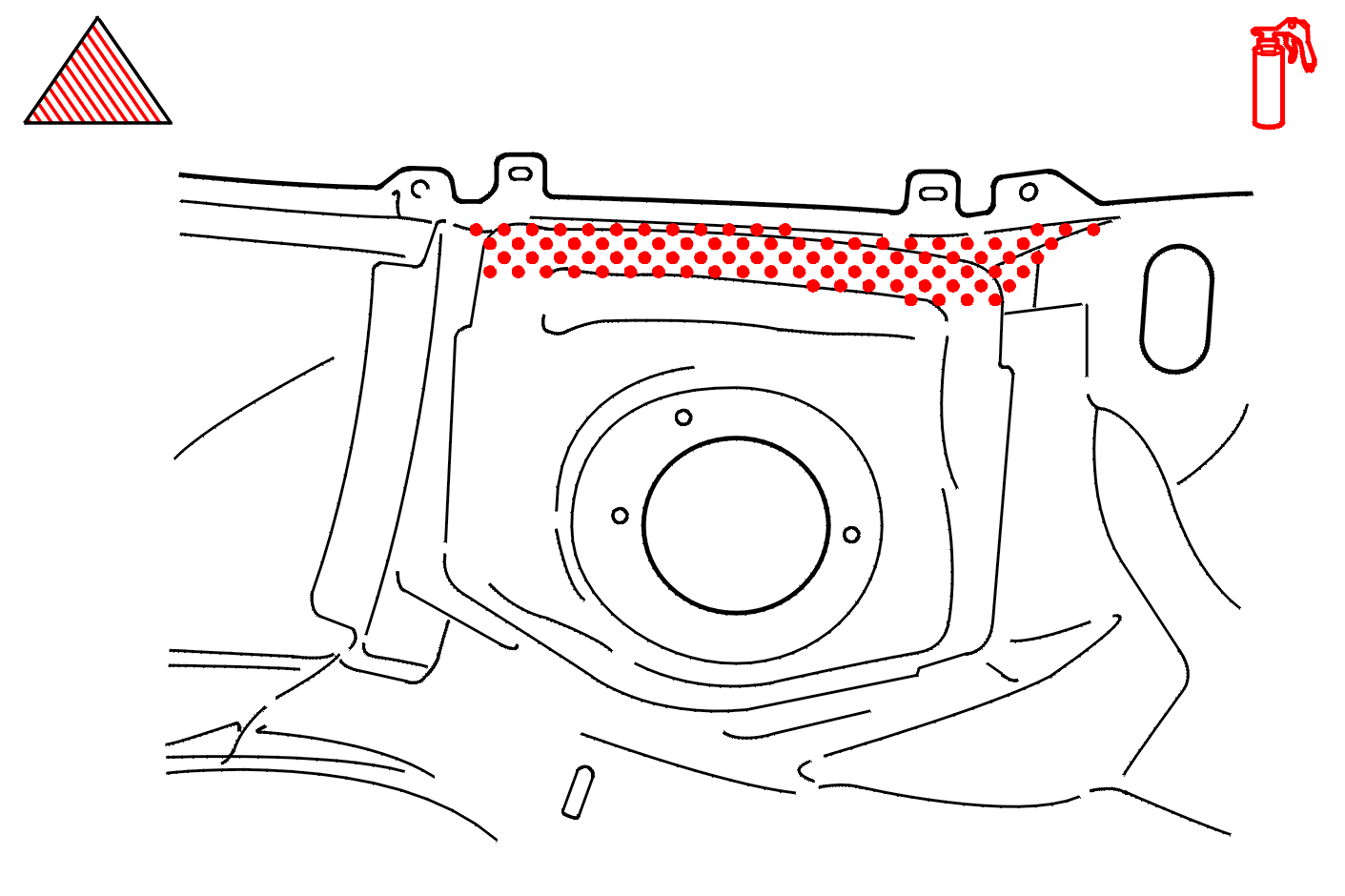

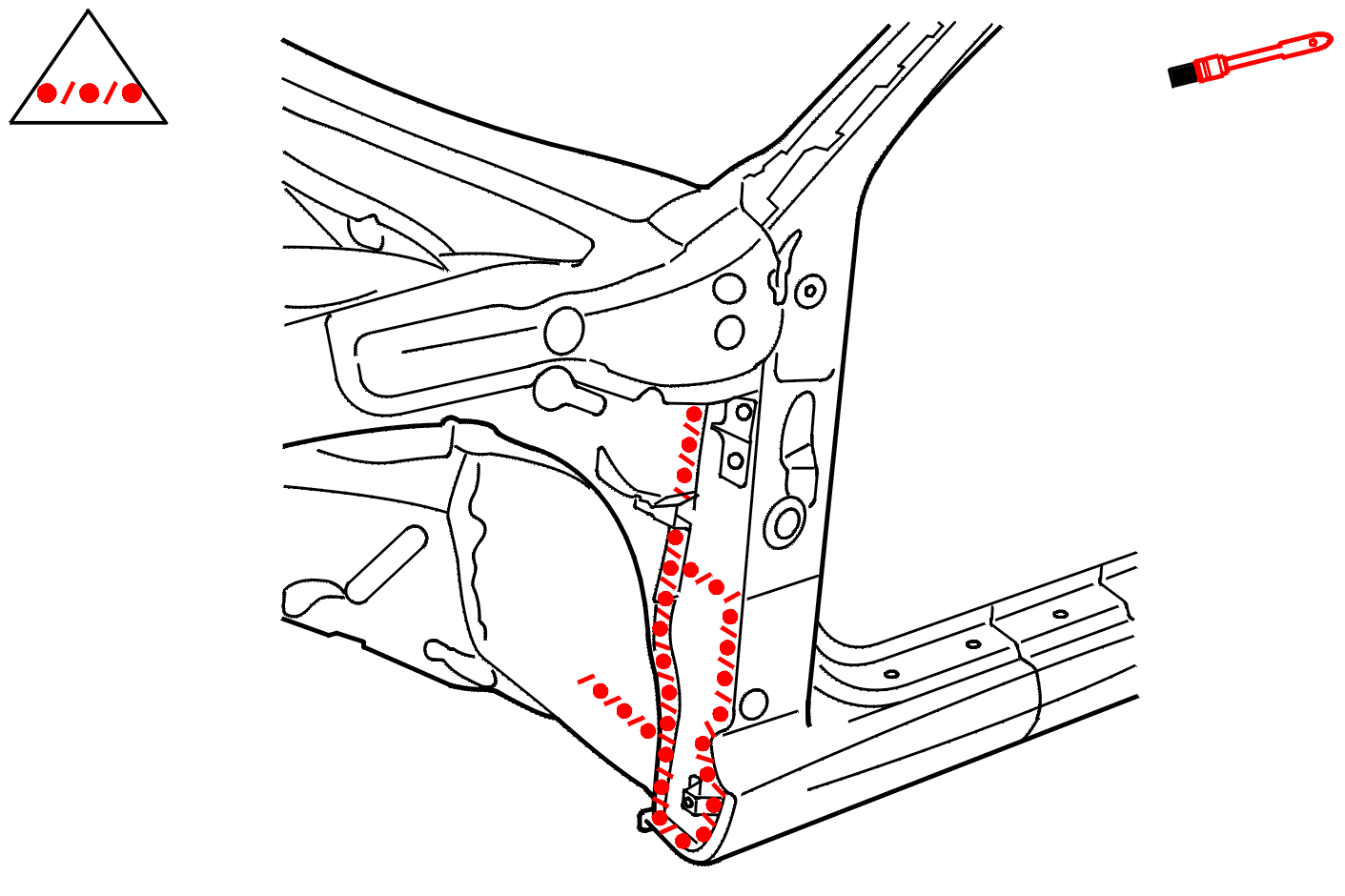

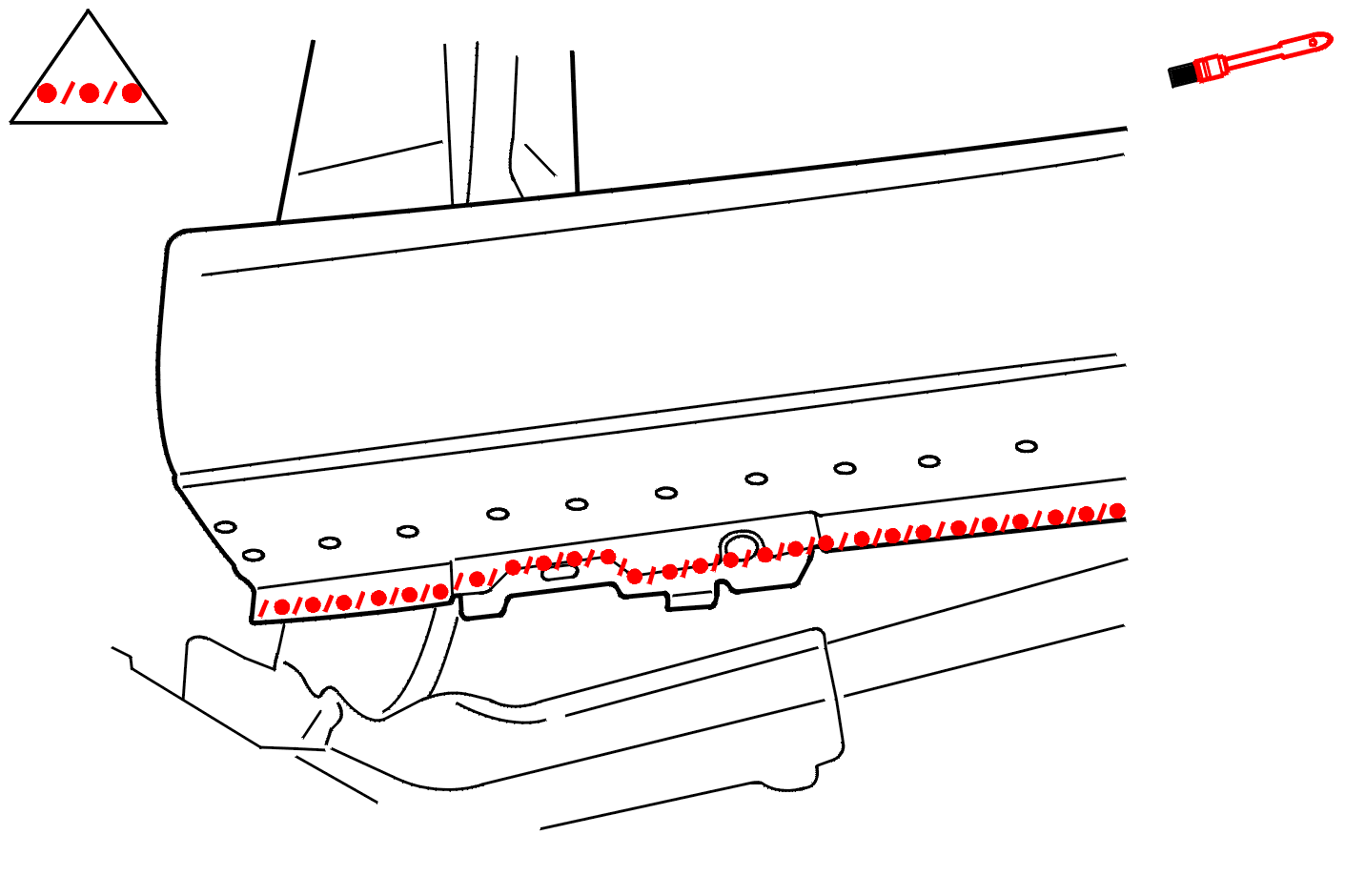

11 - TIIVIYS

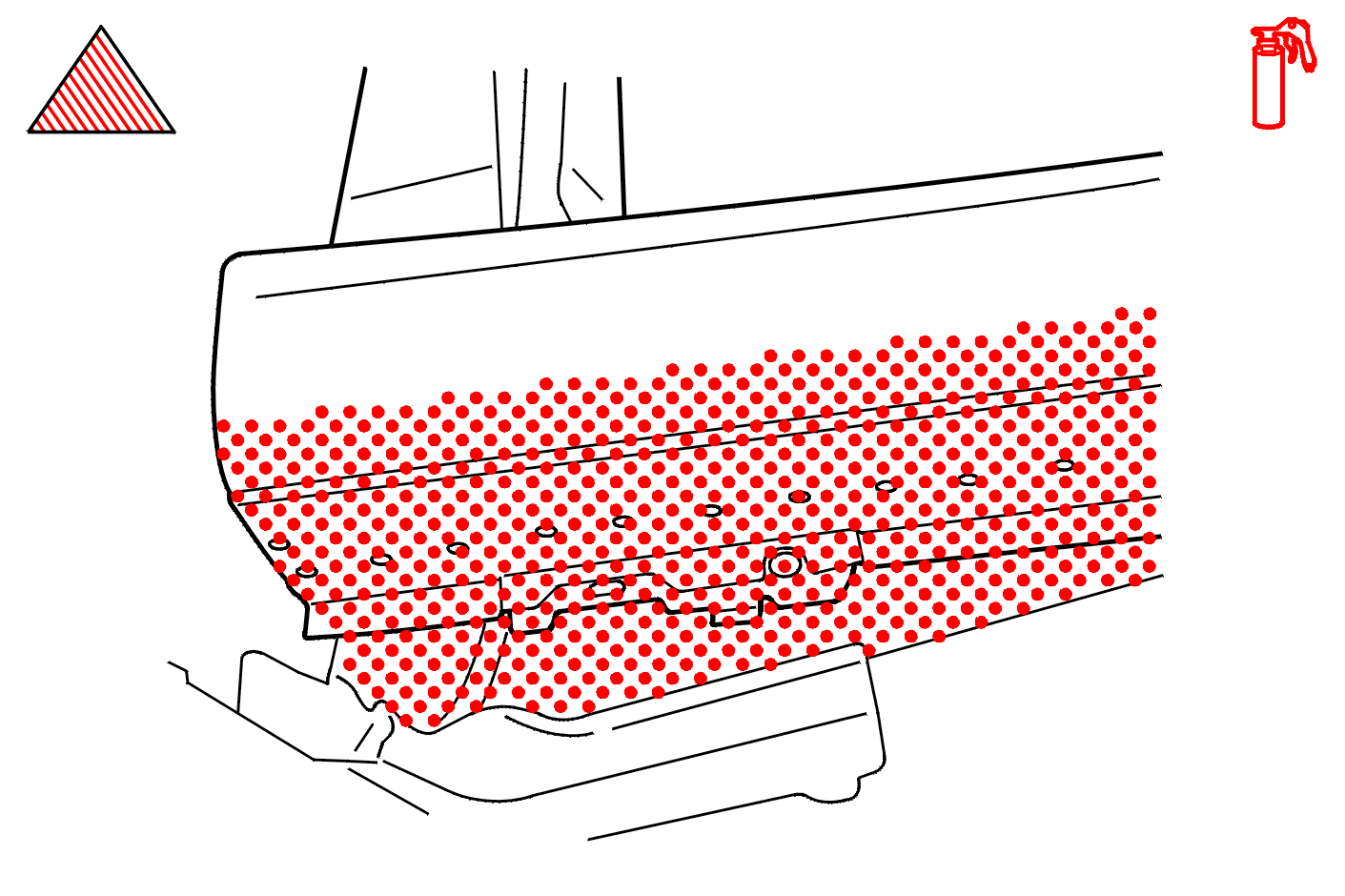

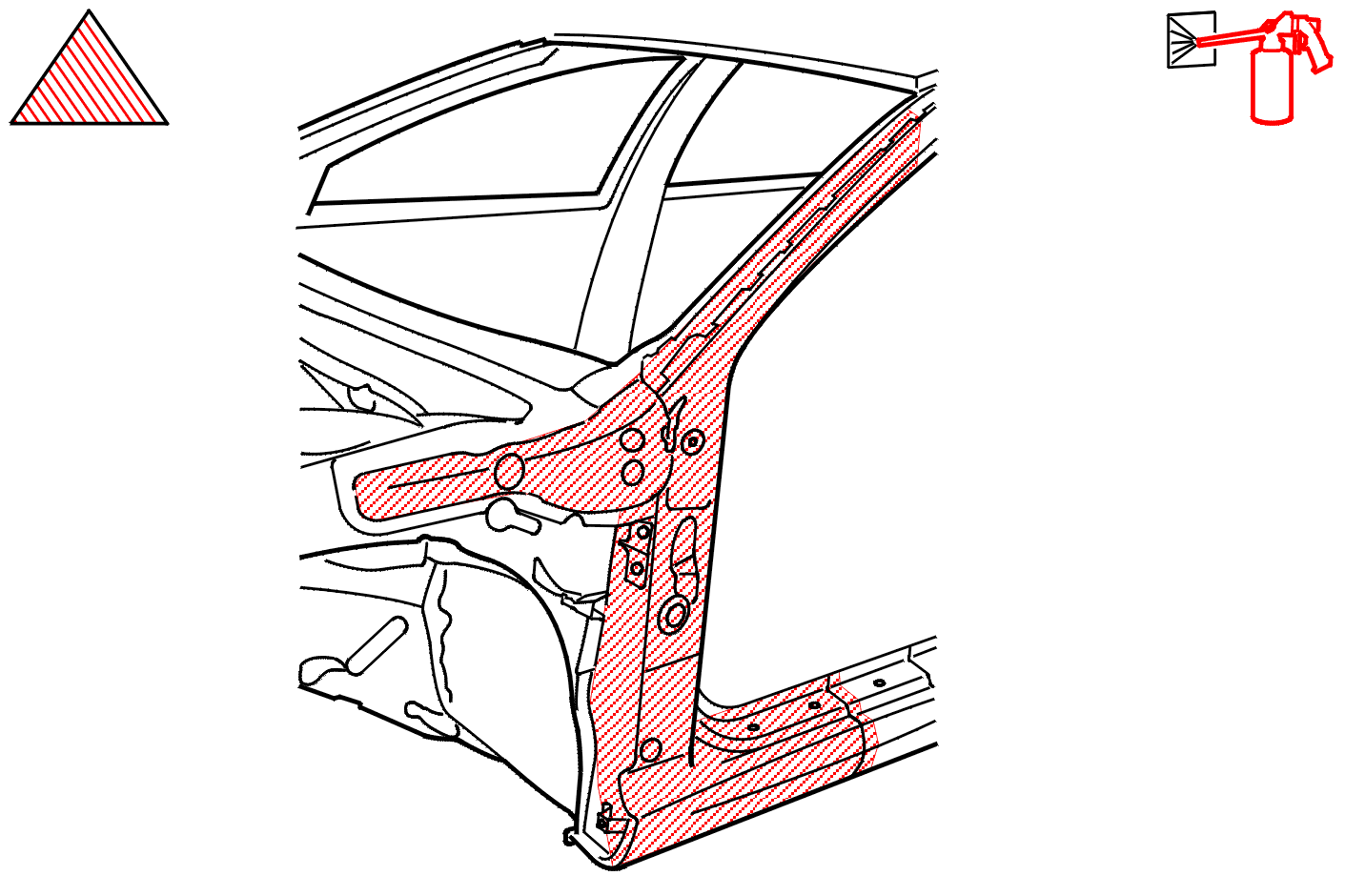

12 - SUOJAUS
