C4DB00F1 - 607

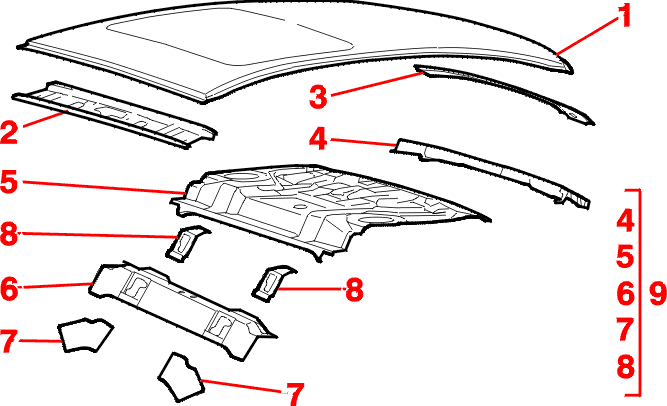

TUNNISTUKSET KATTO, HATTUHYLLY
Lukuunottamatta merkintää: Kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (1) katto | kyllä | 0.77 | - |
| (2) tuulilasin aukon ylempi poikkipalkki | kyllä | 0.77 | |
| (3) takalasin ylempi poikkipalkki | kyllä | 0.87 | |
| (4) takalasin alempi poikkipalkki | kyllä | 0.87 | ilman pinnoitetta |
| (5) hattuhylly | ei | 1.17 - 0.67 | ilman pinnoitettaliitetty(t) osa(t) |
| (6) takahyllyn poikkipalkki | ei | 0.77 | ilman pinnoitetta |
| (7) takahyllyn poikkipalkin jatke | ei | 0.77 | |
| (8) selkänojan lukon vahvike | ei | 1.17 | |
| (9) takahylly koottuna | kyllä | - | 4+5+6+7+8 |
