C5JG08K1 - 607

IRROTUS - KIINNITYS ETUPUSKURI

1 - ERIKOISTYÖKALUT

[1] Pidikkeen irrotuskoukku ( Korjaamon viite (-).1339) .

2 - IRROTUS

Irrota :

• etupyörät
• {{o96019}} les ensembles gicleurs lave-projecteurs (riippuen varustuksesta)

Irrota :

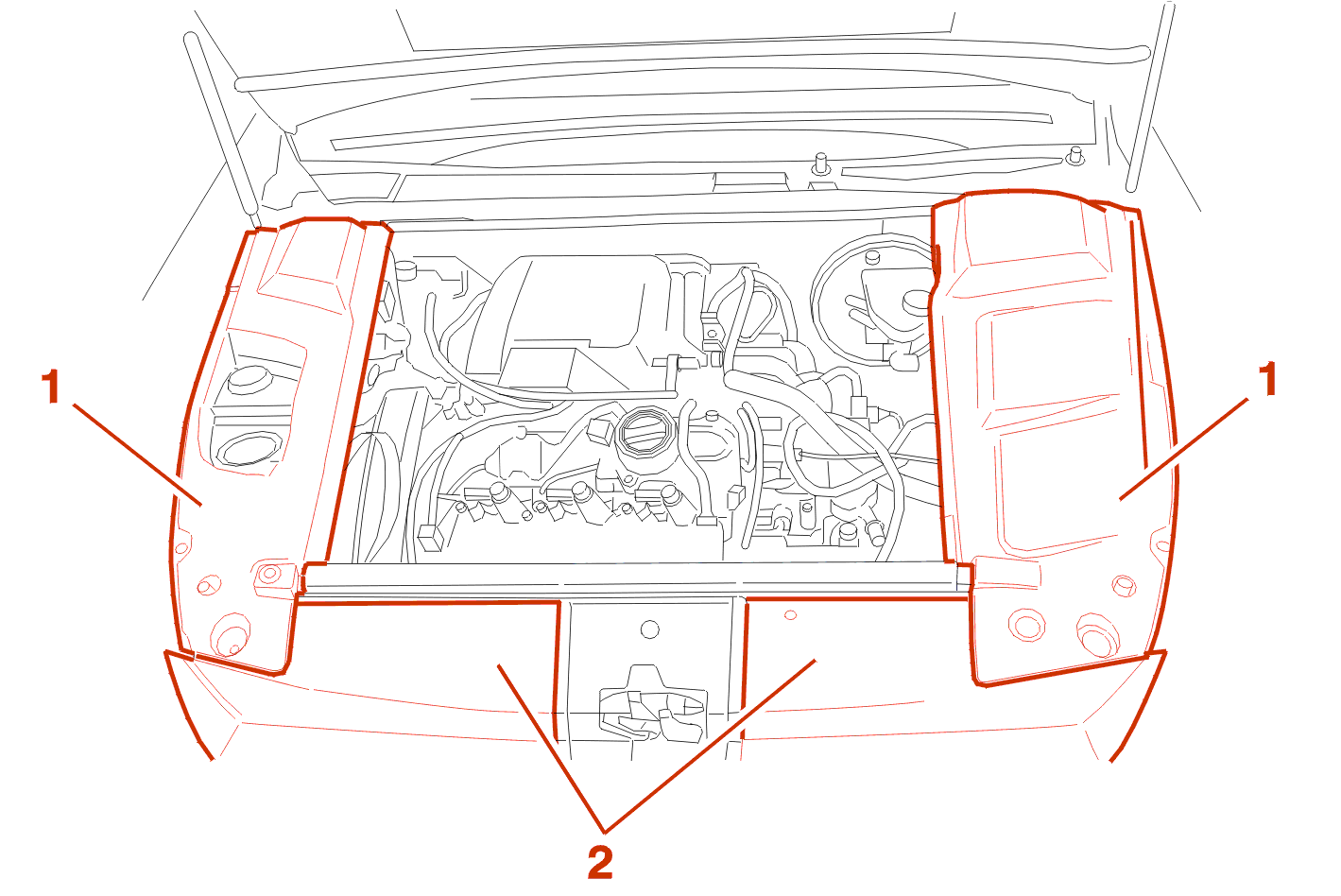

• suojukset tyyyliä (1)
• jäähdyttimen ylemmän säleikön puoli-ritilät (2)

Irrota akku .

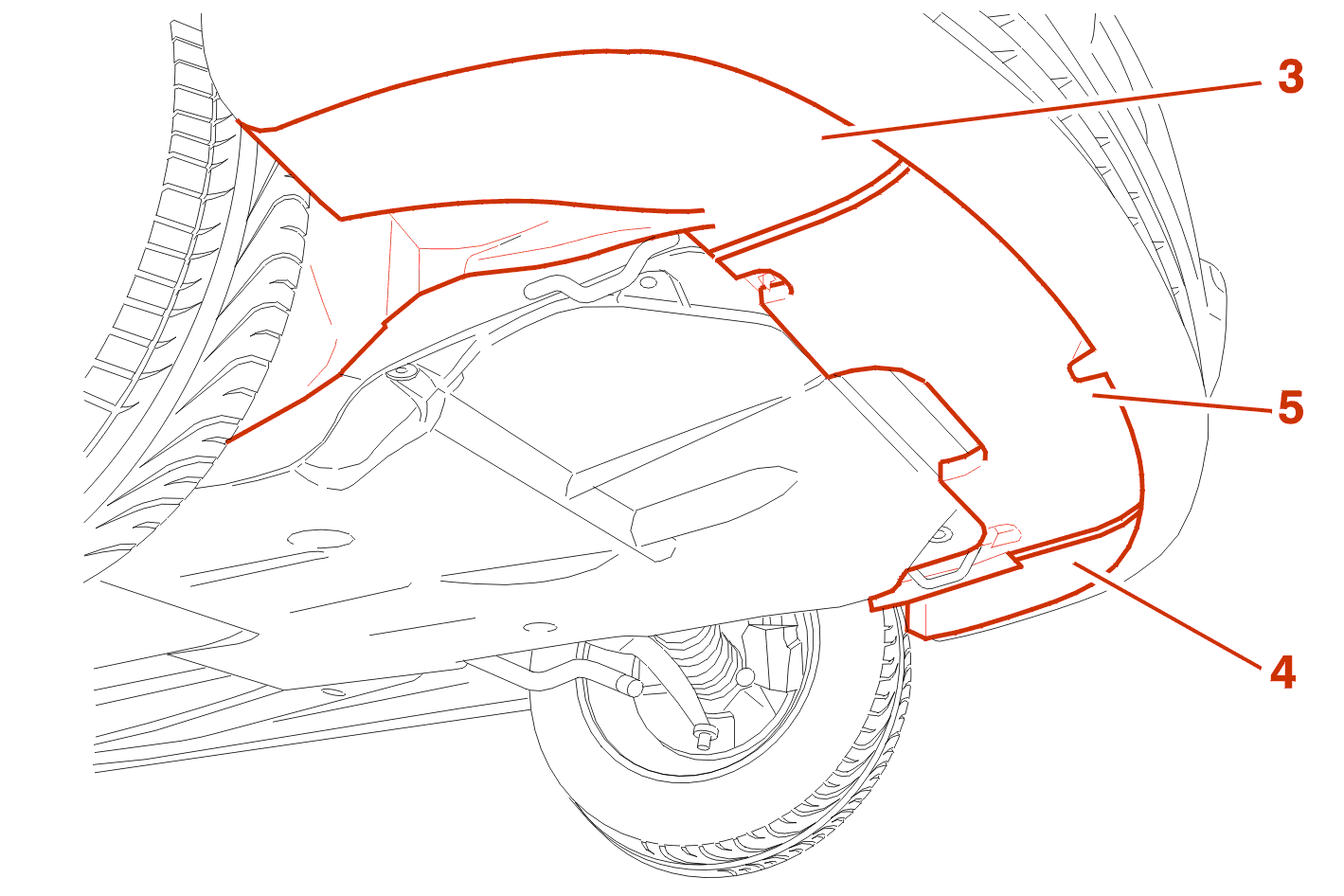

Irrota ilmanohjaimet (3), (4), (5) .

Kummaltakin puolelta, Irrota :

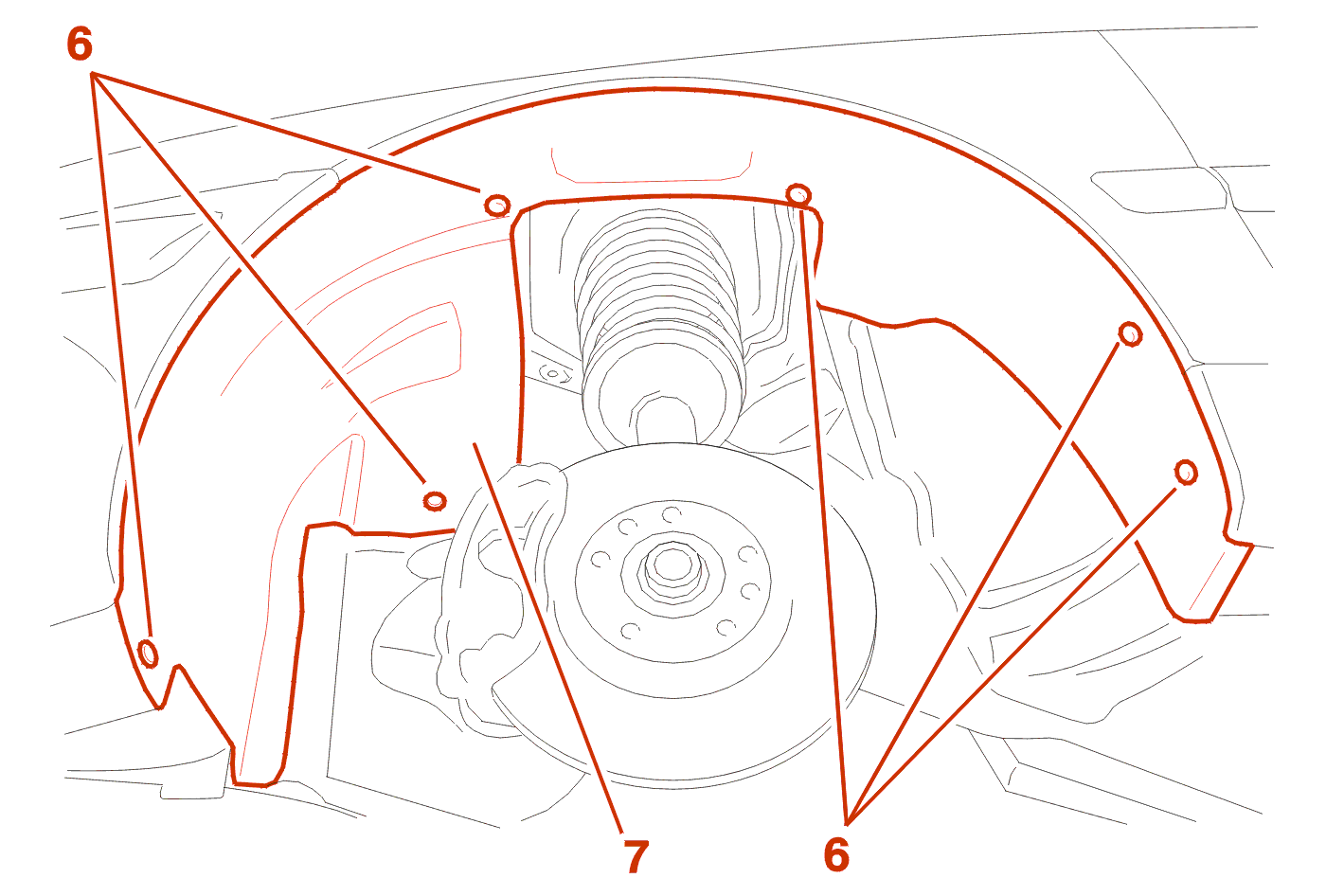

• {{o96001}} les pions de fixation (6)
• kurasuoja (7)

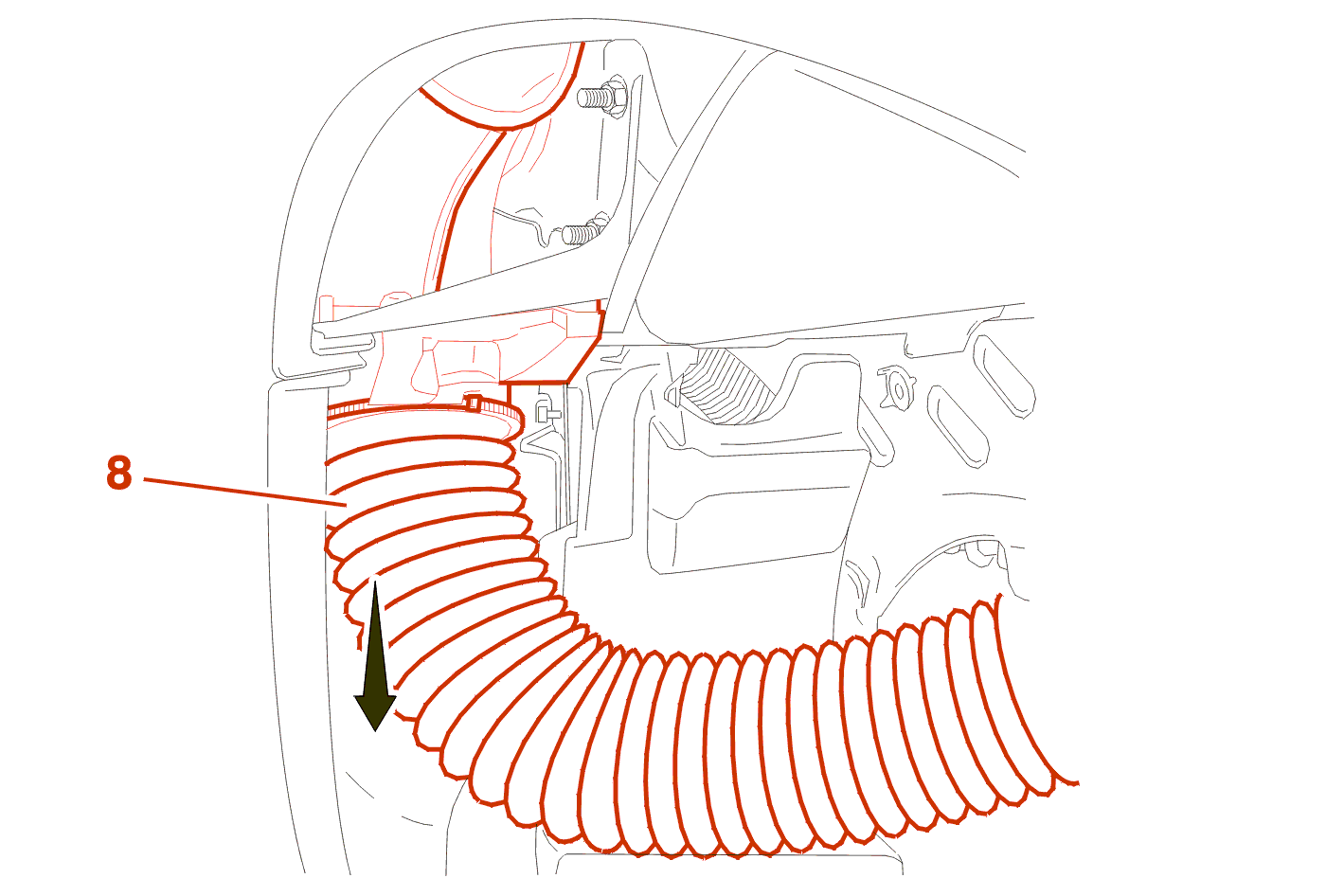

{{O96002}} tirer vers le bas l'ensemble conduit d'air (8) pour le dégrafer .

{{O96003}} dégager le conduit de son logement .

Kummaltakin puolelta :

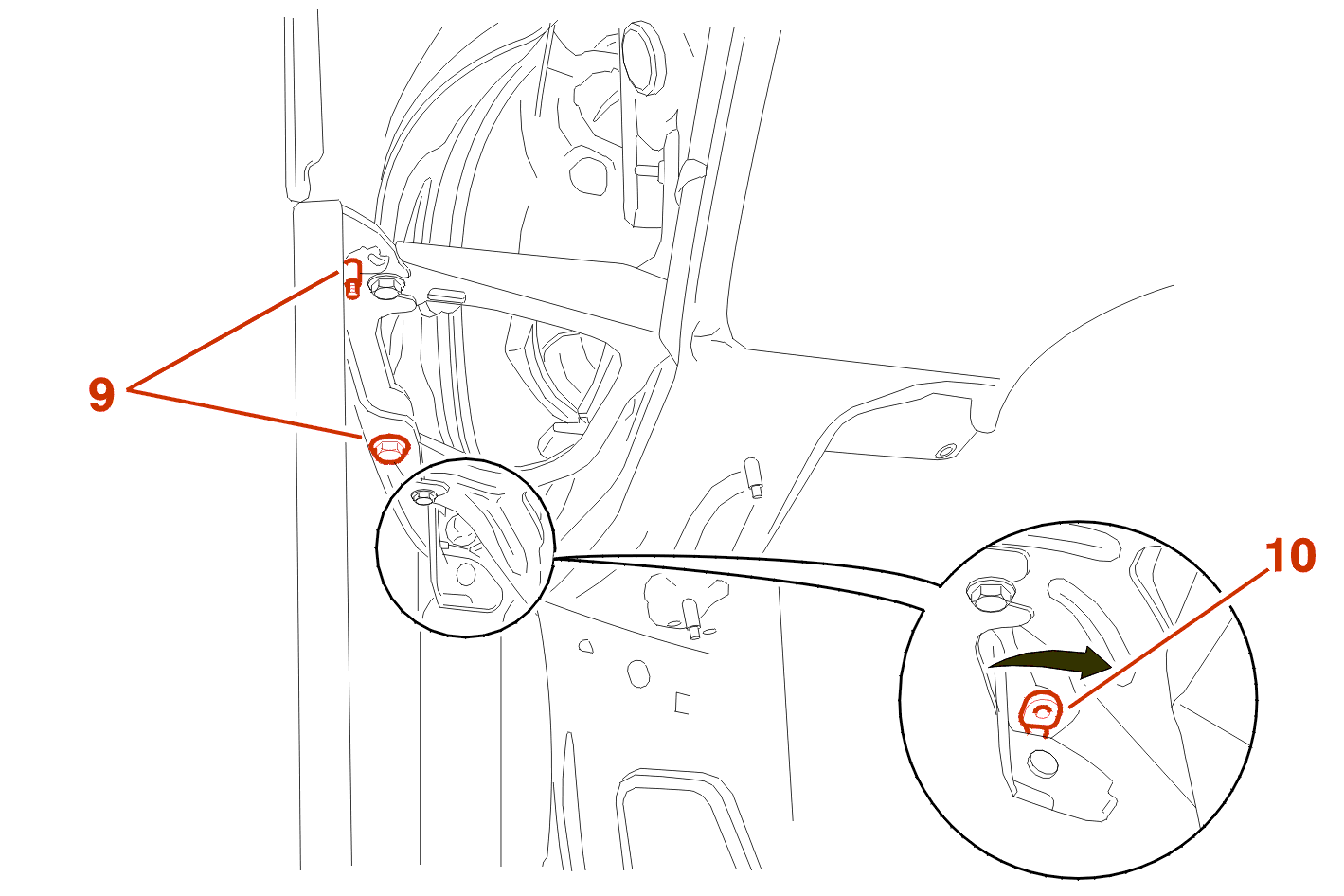

• irrota sivukiinnitykset (9)
• {{o96004}} a l'aide de l'outil [1], deverrouiller la fixation quart de tour (10) sous projecteur

{{O96020}} débrancher les antibrouillards .

Vedä koristelistoja taakse- ja sitten ylöspäin ja irrota ne .

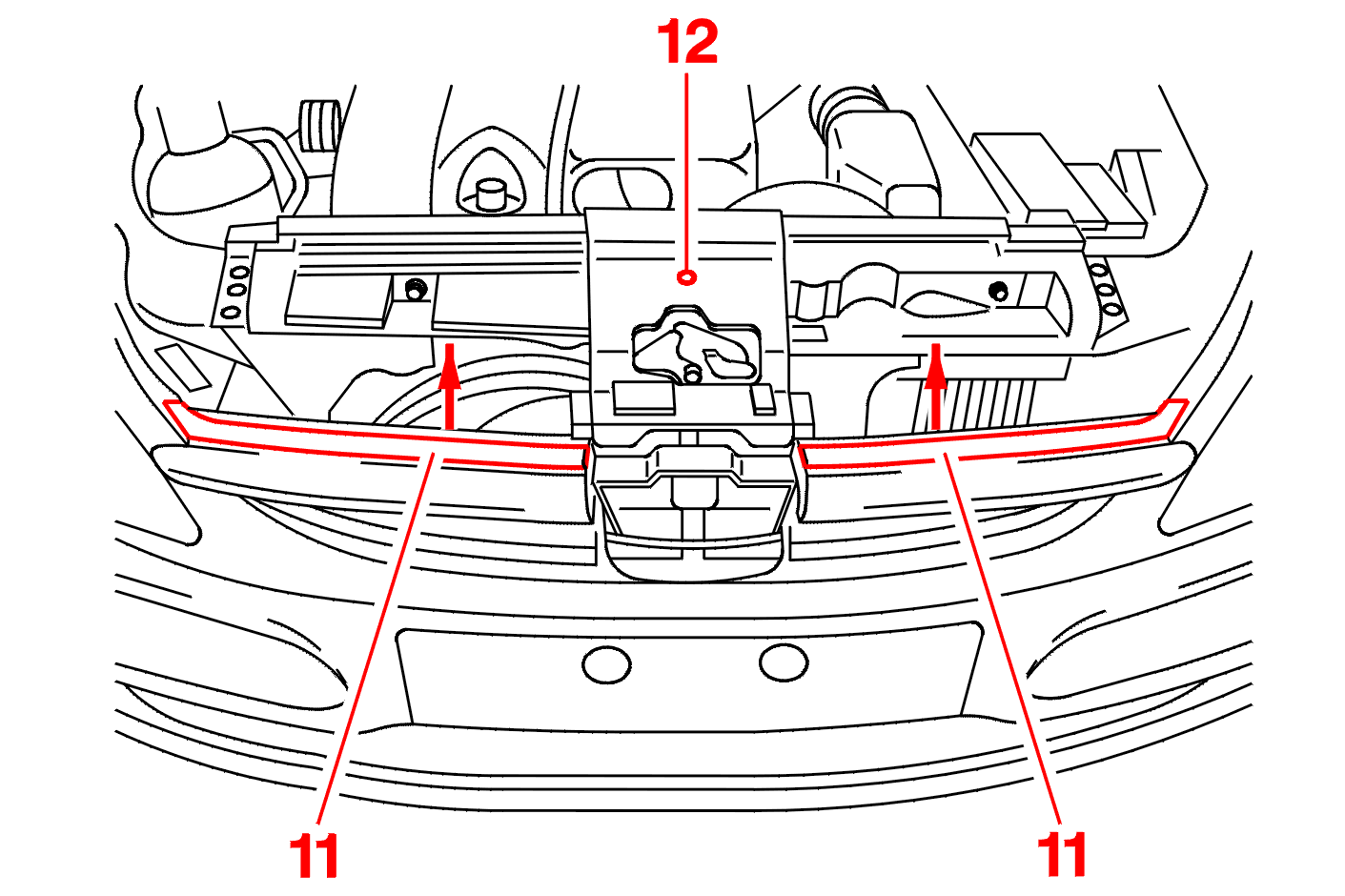

Irrota : Kiinnitys (12) .

Kummaltakin puolelta :

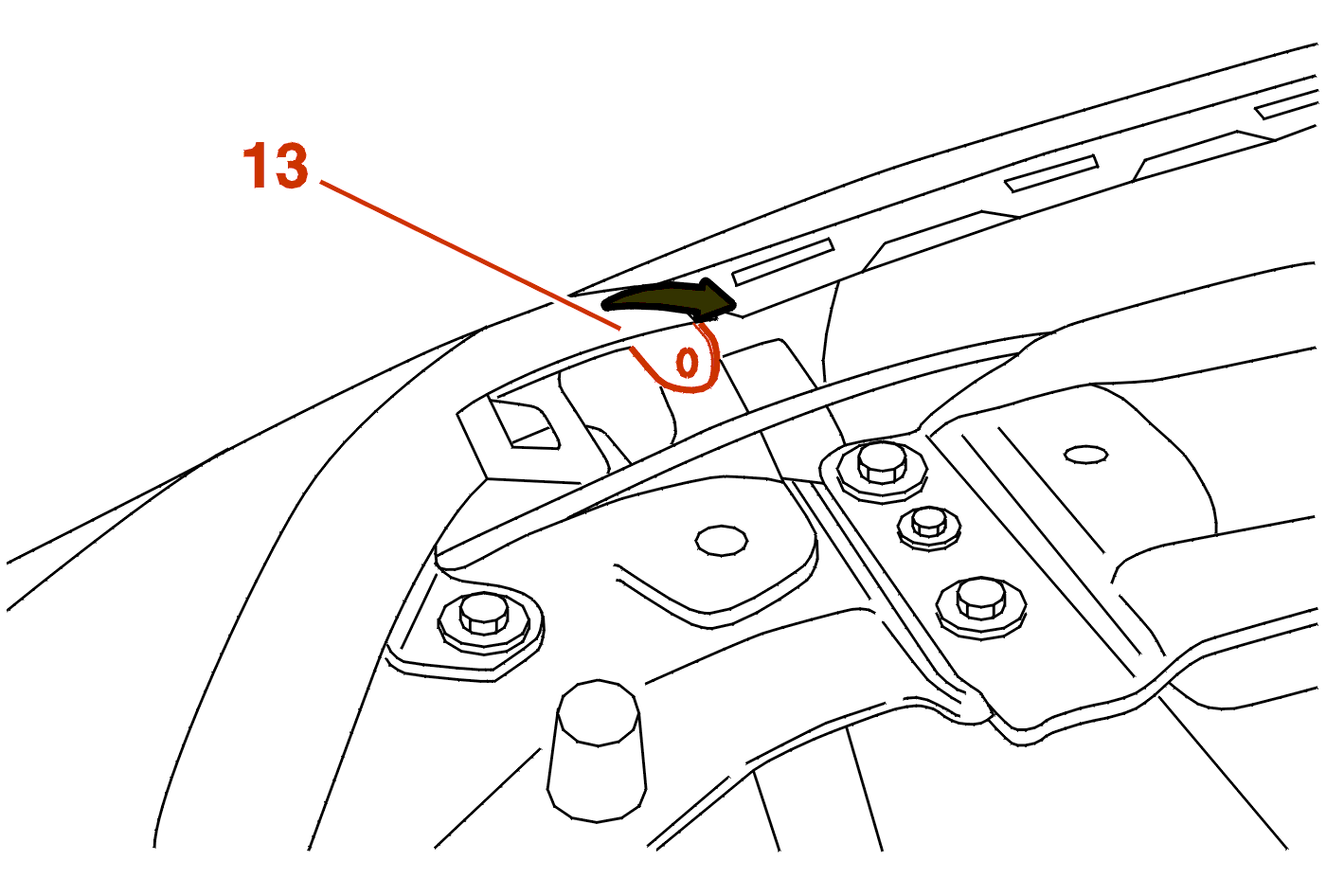

• avaa kiinnitystä työkalulla [1] neljäsosakierros (13)

Irrota puskuri .

3 - KIINNITYS

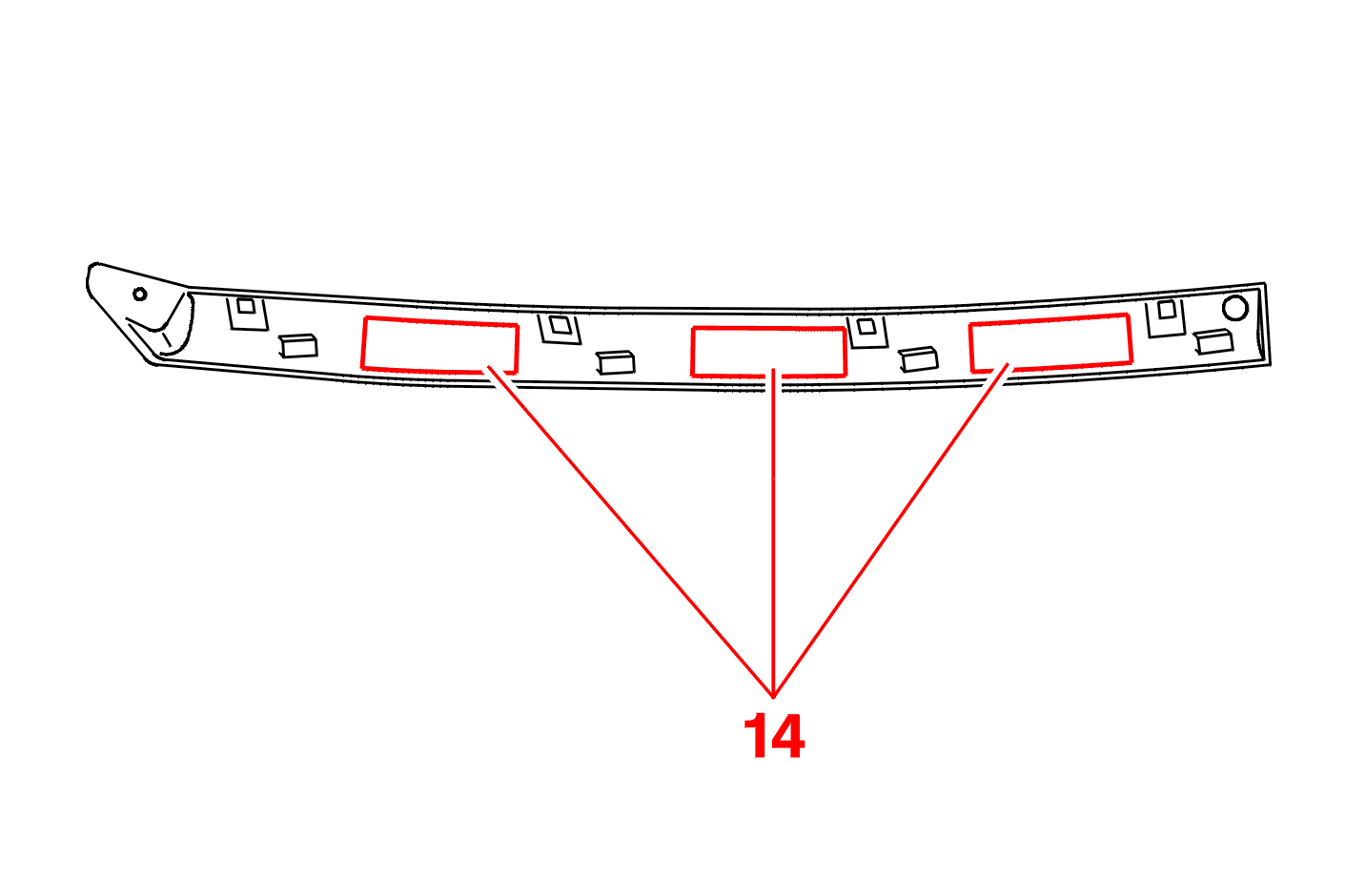

EHDOTTOMASTI : kiinnitä kaksipuoliset teipit (14) värähtelyn vaimentamiseksi .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Tarkasta että varusteet toimivat .
