C4BH2QF1 - 607

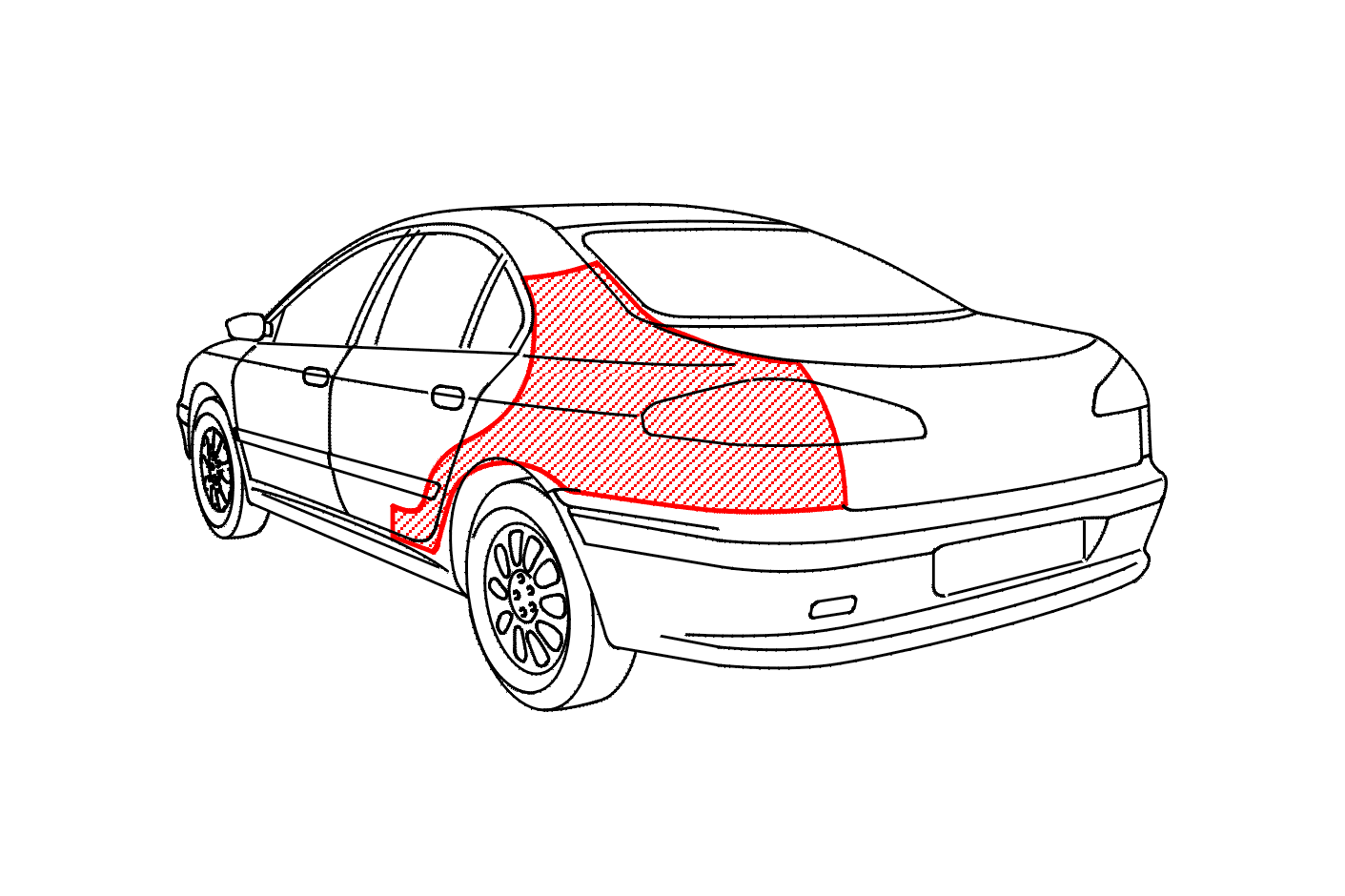

SUSTITUCIÓN ALETA TRASERA ENSAMBLADA PARCIALMENTE

ATENCIÓN : todas las superficies decapadas deben ser protegidas por el procedimiento de recincado electrolítico homologado .

IMPERATIVO : respetar las reglas elementales de higiene y seguridad (ponerse mascarilla filtrante para vapores orgánicos - trabajar en zonas ventiladas) .

1 - OPERACIÓN(ONES) COMPLEMENTARIA(S)

Quitar - poner :

• PARAGOLPES TRASERO
• PILOTO TRASERO EN ALETA
• tapa maletero
• LUNETA TRASERA
• rueda trasera
• parabarros trasero
• armella de puerta
• junta de puerta en carrocería
• asiento trasero
• fijación inferior cinturón de seguridad trasero
• trampilla de carburante, lado derecho
• accionador bloqueo tapa de carburante
• depósito de carburante
• junta de puerta en carrocería

Según equipamiento, desmontar - montar :

• batería complementaria
• CARGADOR CD AUDIO
• lector cd de ayuda al sistema de guiado embarcado
• amplificador audio

Desguarnecer-guarnecer :

• bandeja trasera
• piso trasero
• junta de maletero parcial
• guarnecido de forro de aleta
• custodia

Separar los haces de cables eléctricos .

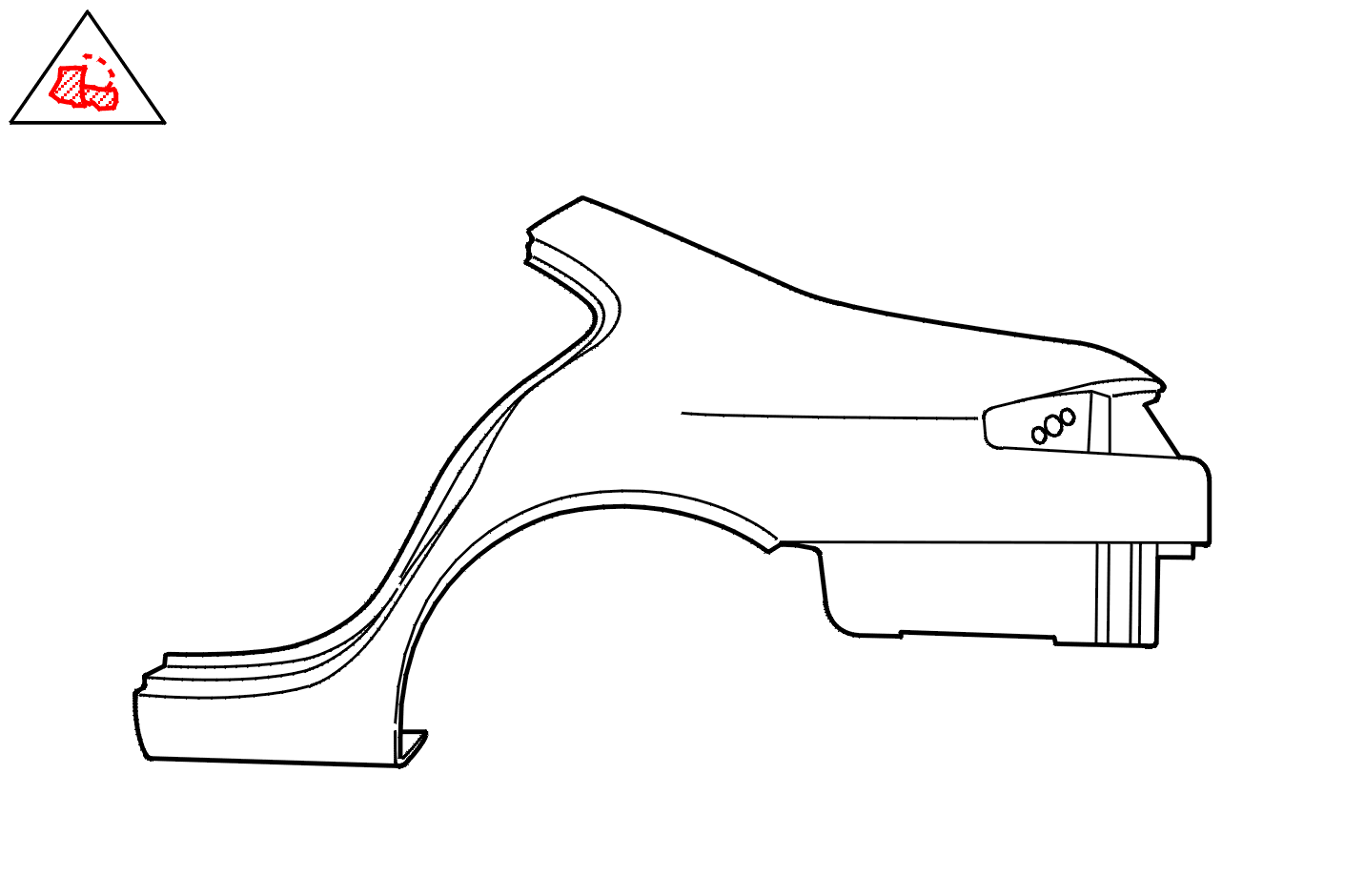

2 - IDENTIFICACIÓN PIEZA DE RECAMBIO

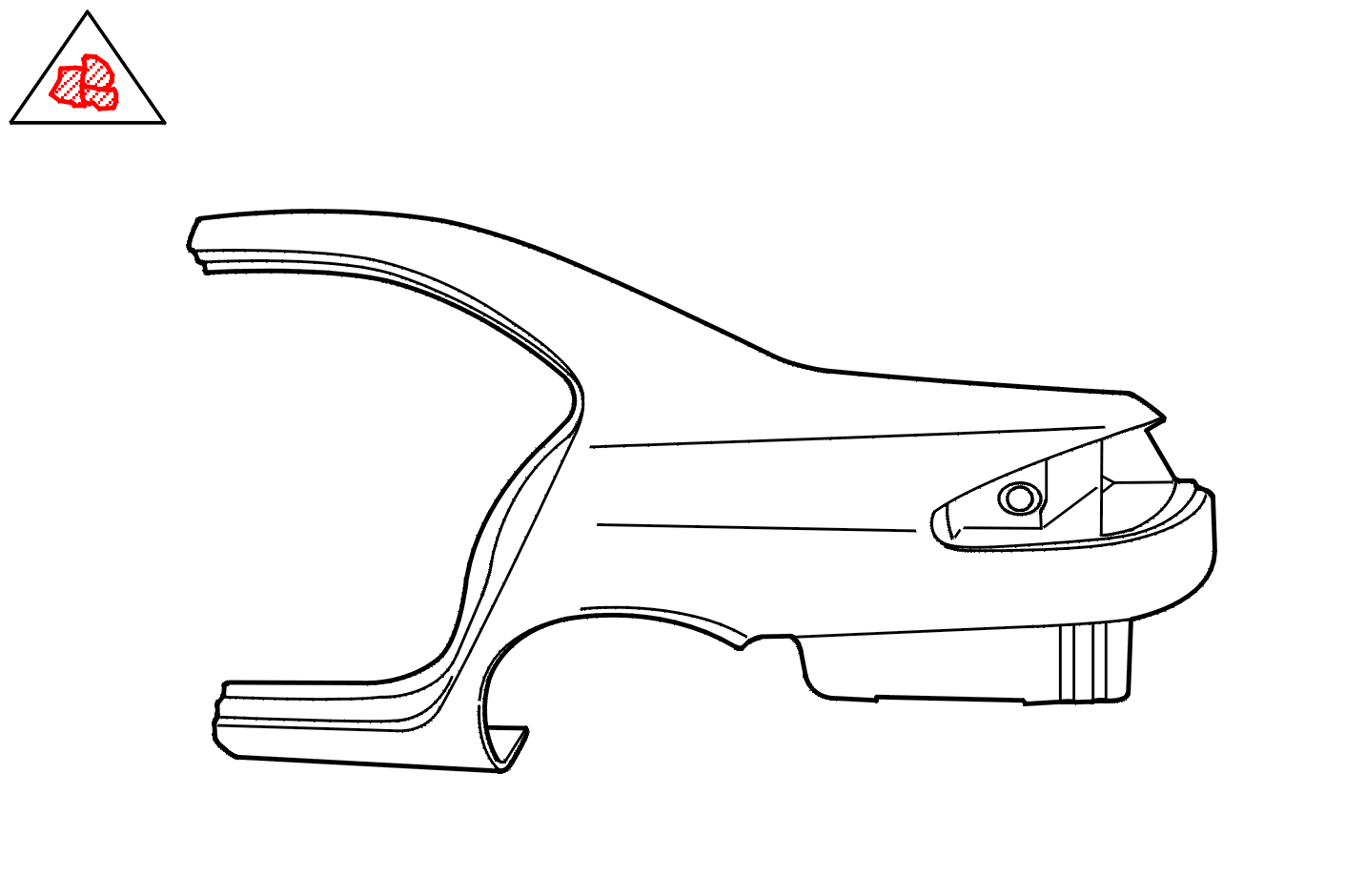

Aleta trasera ensamblada .

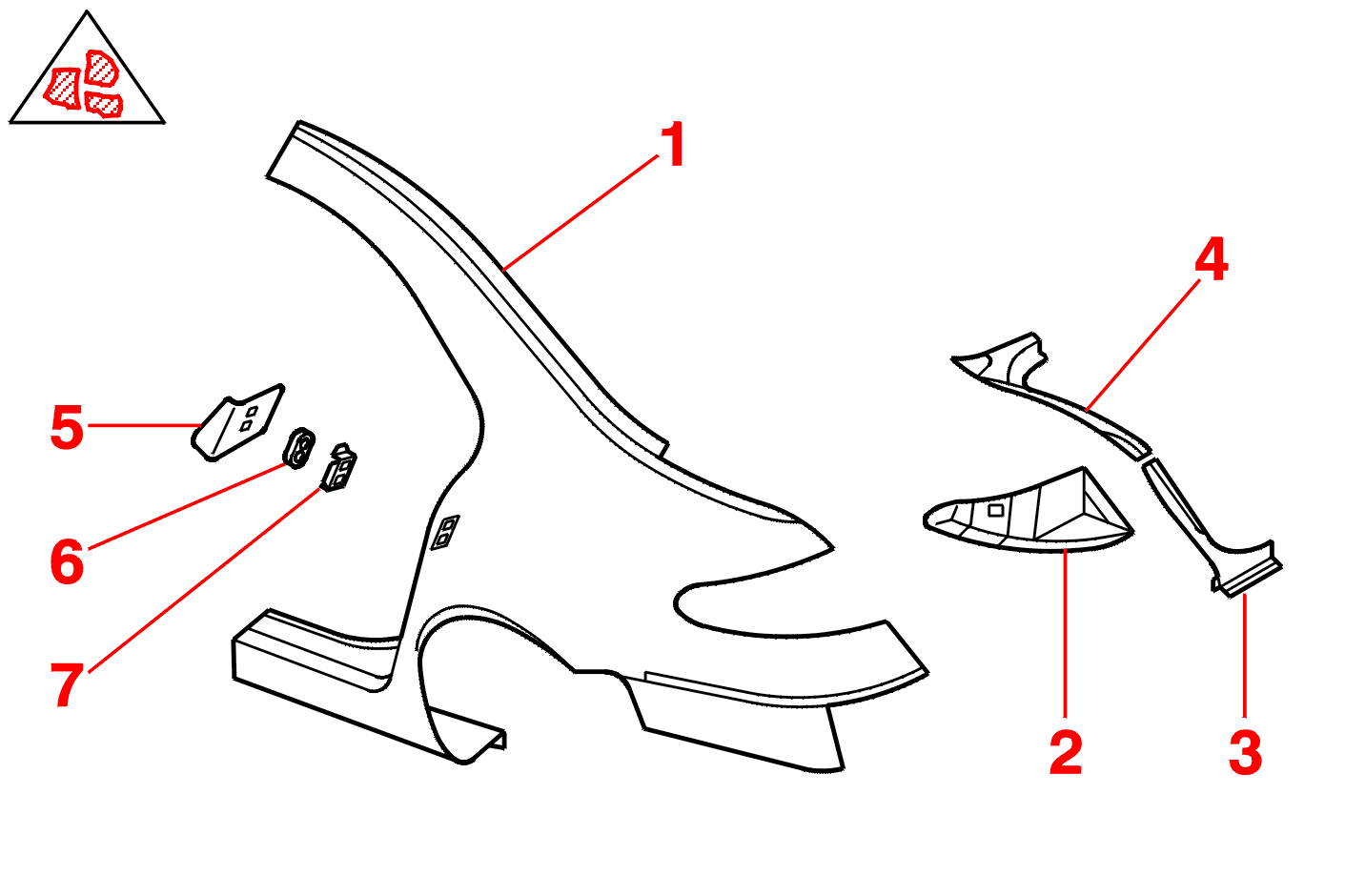

3 - COMPOSICIÓN

(1) Aleta trasera cortada .

(2) Cajetin de piloto trasero ensamblado .

(3) Vierteaguas de aleta inferior .

(4) Vierteaguas de aleta .

(5) Refuerzo de armella de puerta trasera .

(6) Placa armella de puerta .

(7) Jaula refuerzo techo .

4 - PIEZA (S) NECESARIA (S) PARA LA REALIZACIÓN DEL MÉTODO

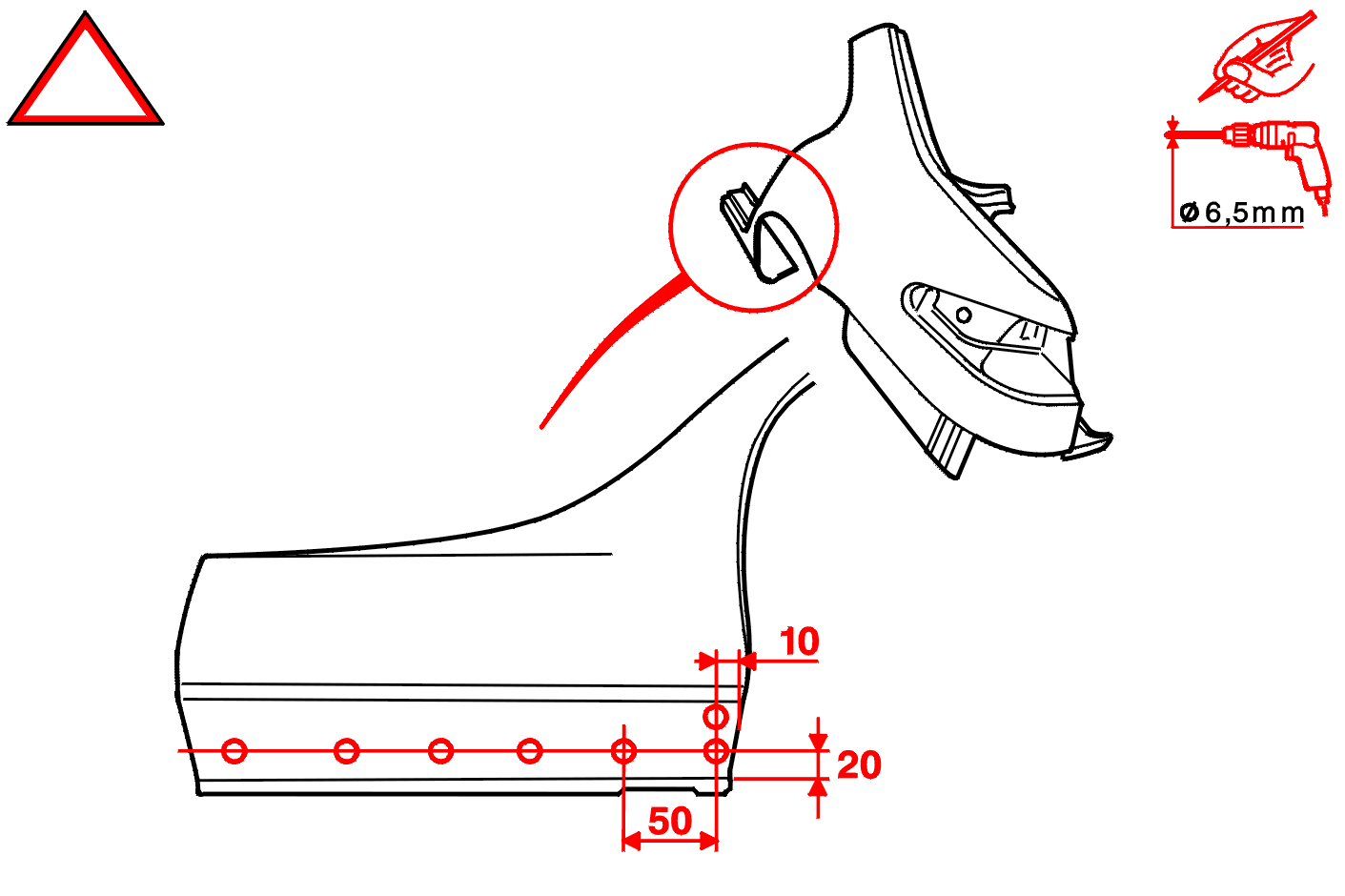

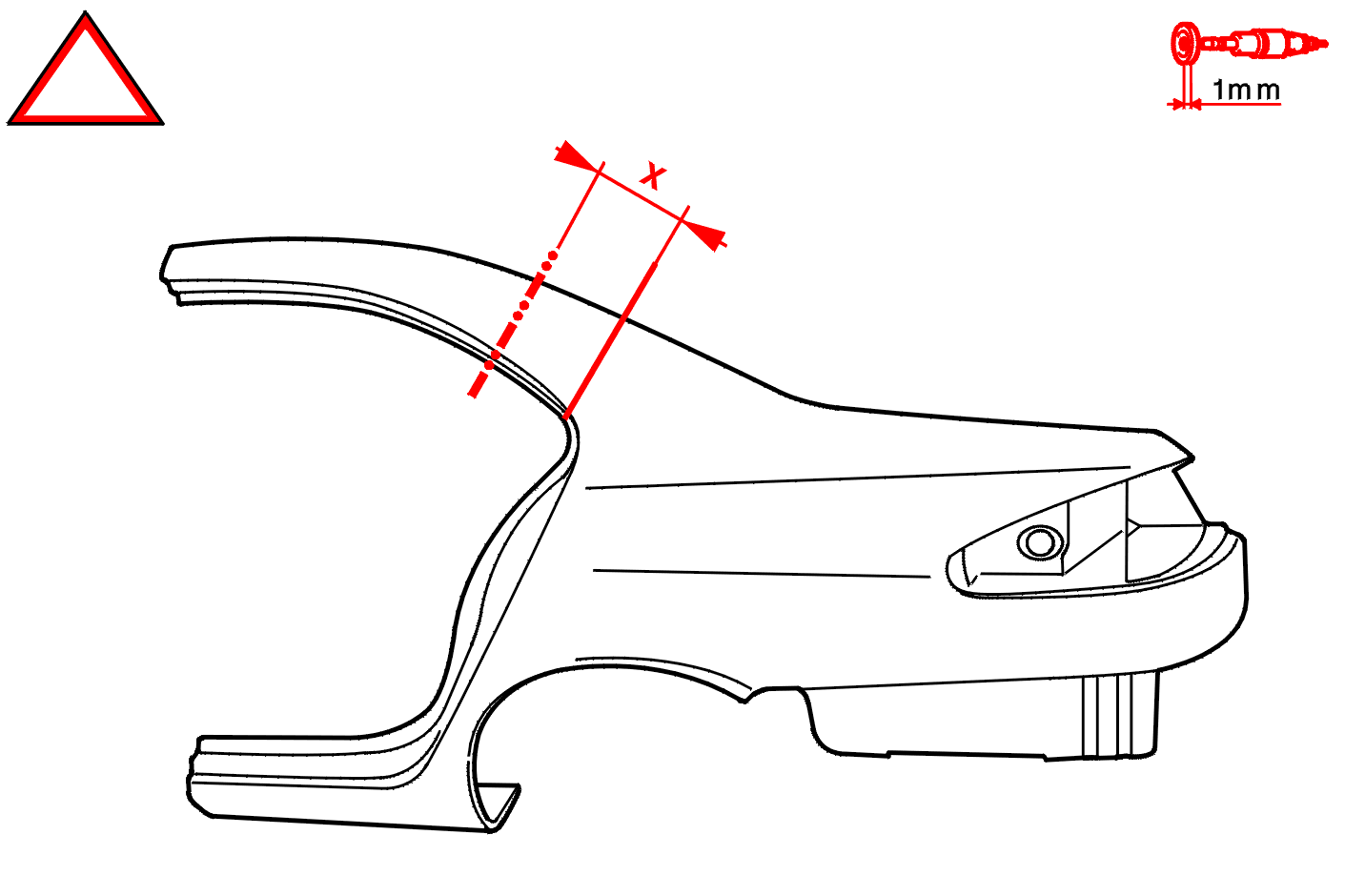

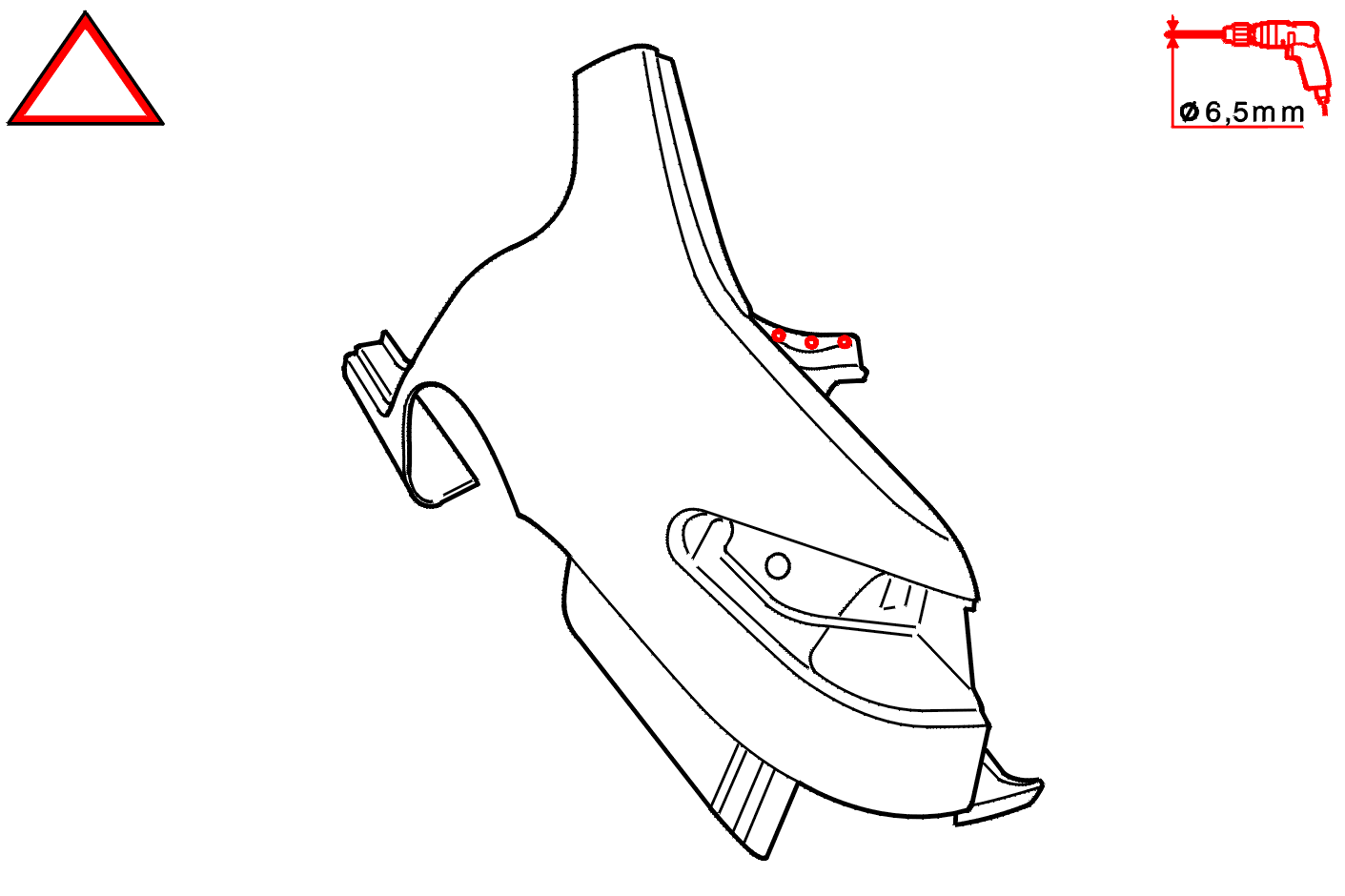

5 - PREPARACIÓN PIEZA NUEVA

6 - UTILLAJE

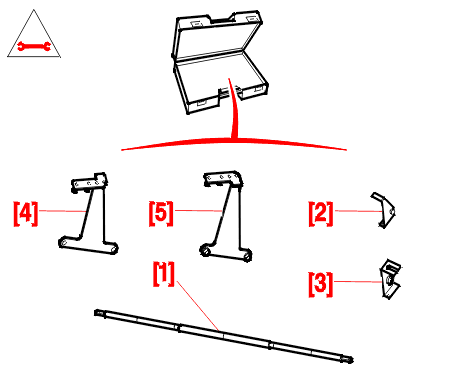

Maletín referencia (-).1188 incluye los útiles siguientes :

• útil de aproximación de aletas traseras [1]
• plantillas de trazado de corte de largueros delanteros [2]-[3]
• plantillas de posicionamiento semi-frente delantero [4]-[5]

Para el método, utilizar el útil de aproximación de aleta trasera [1] .

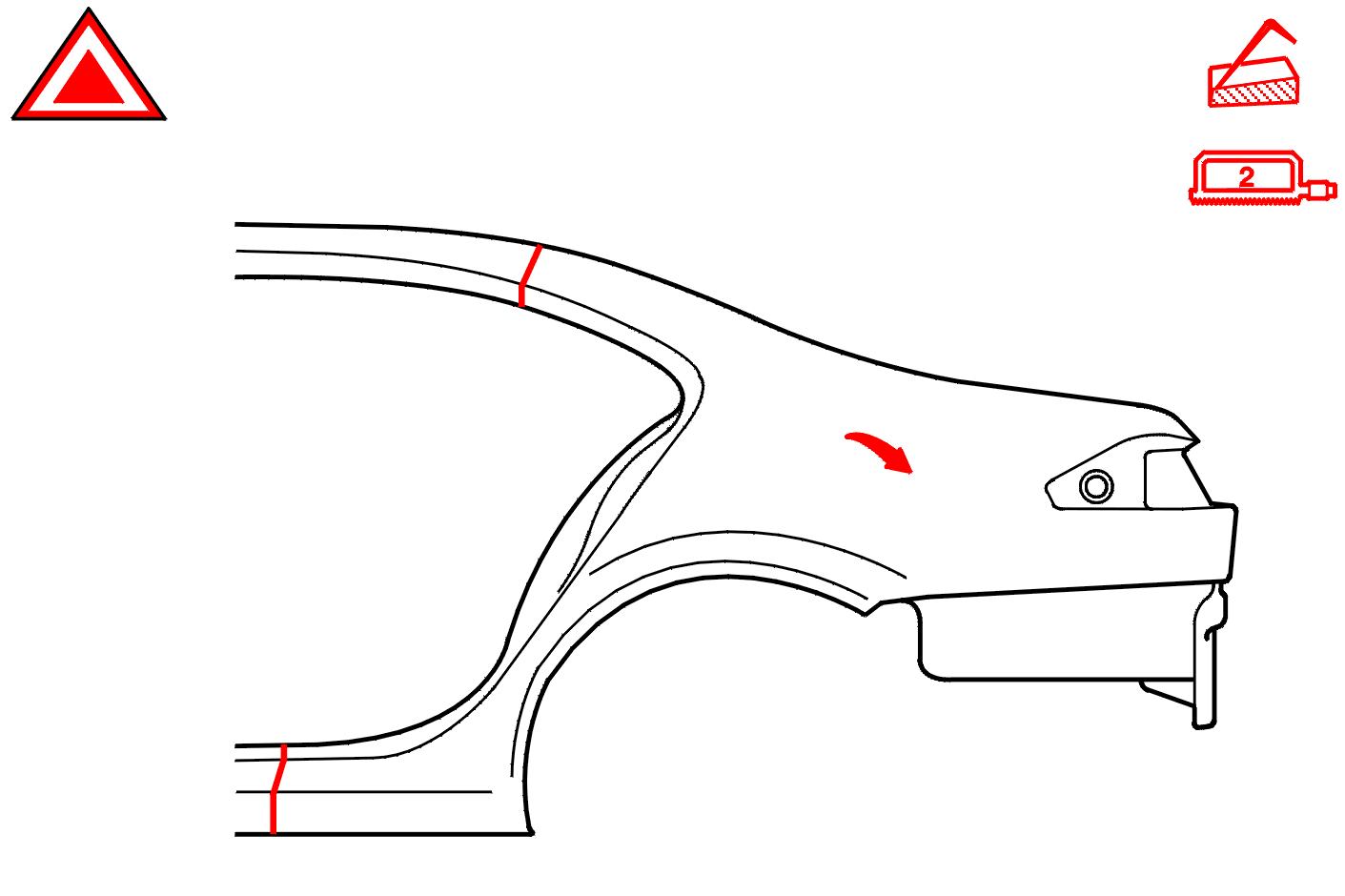

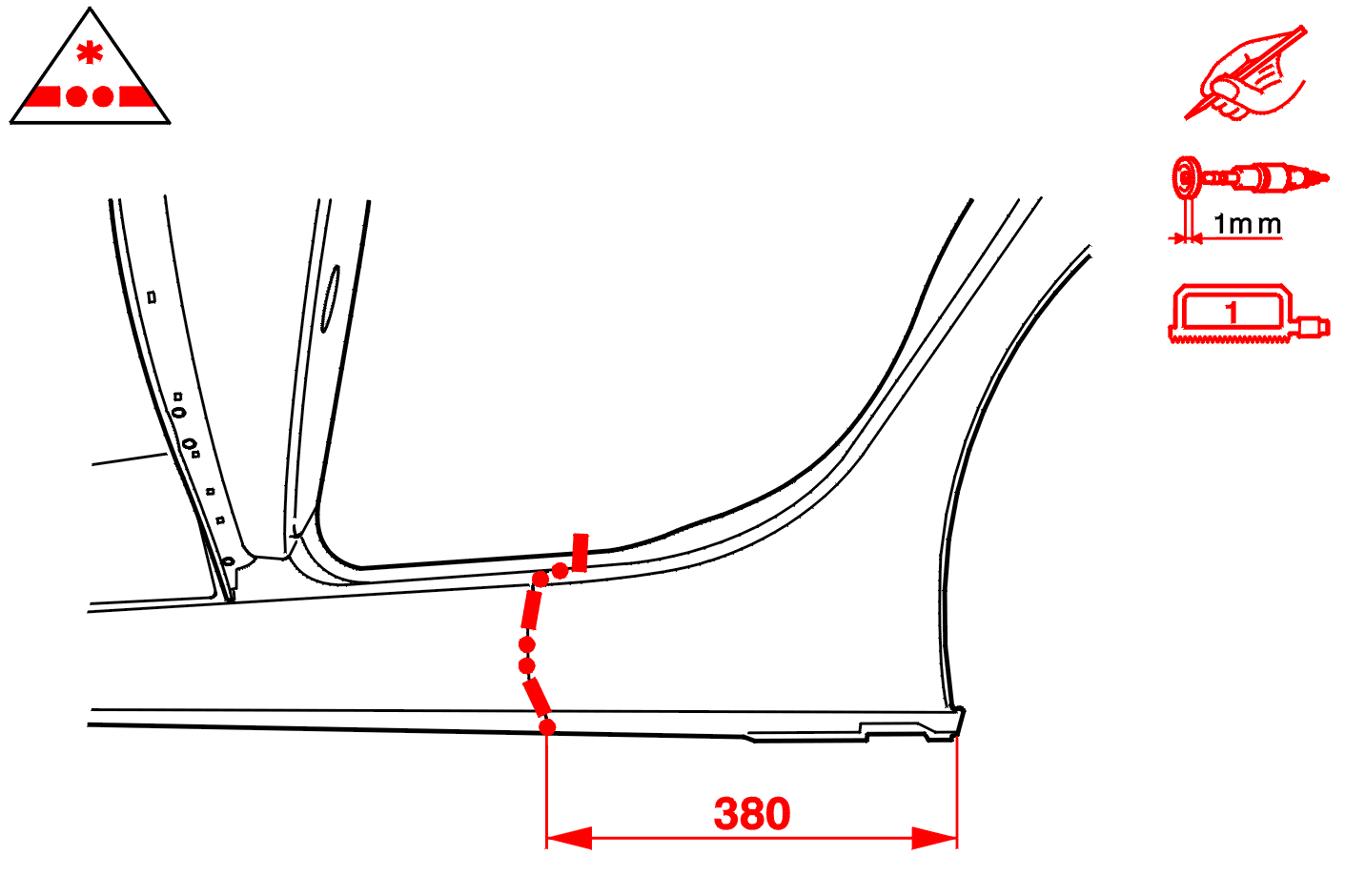

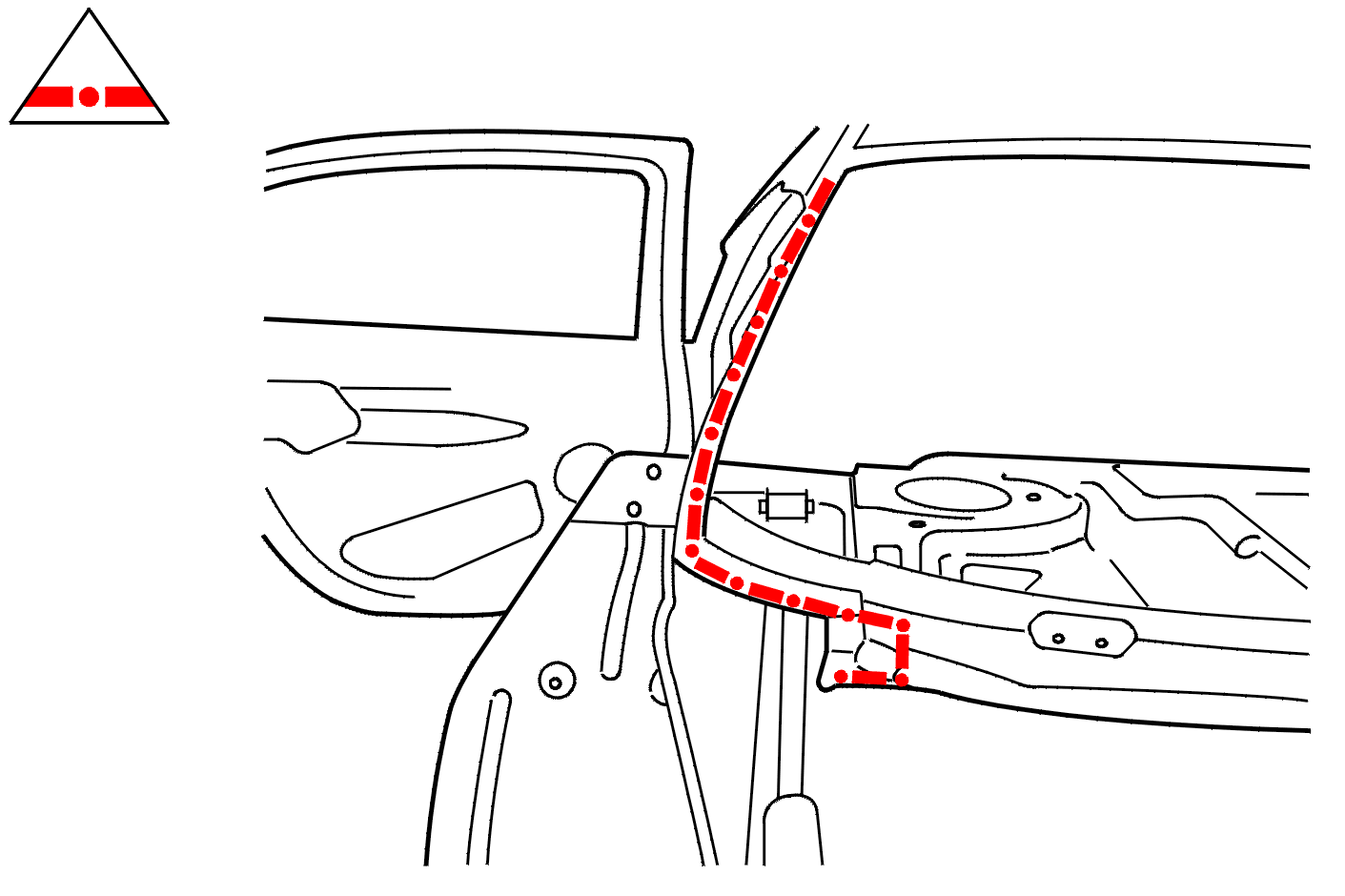

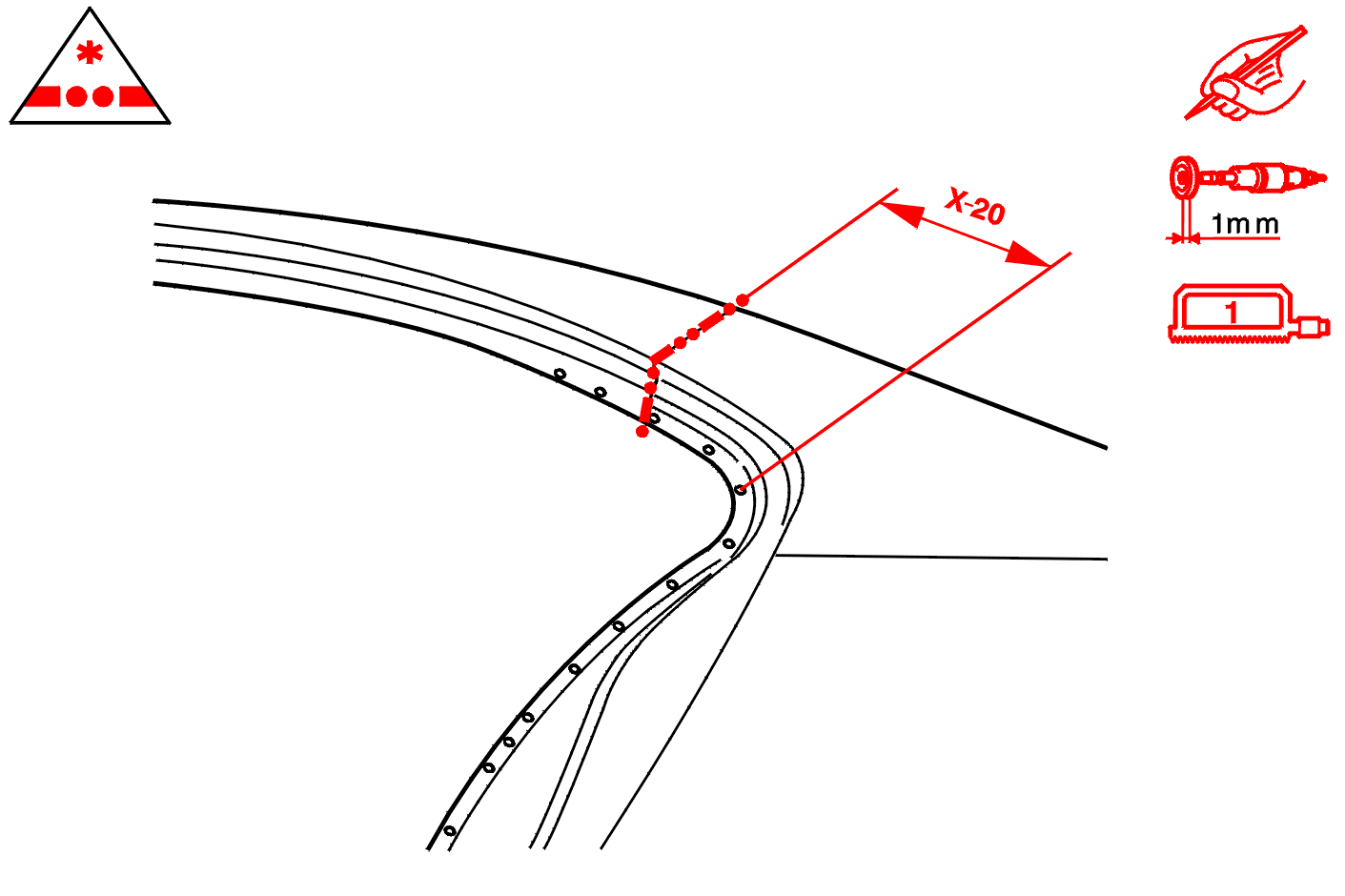

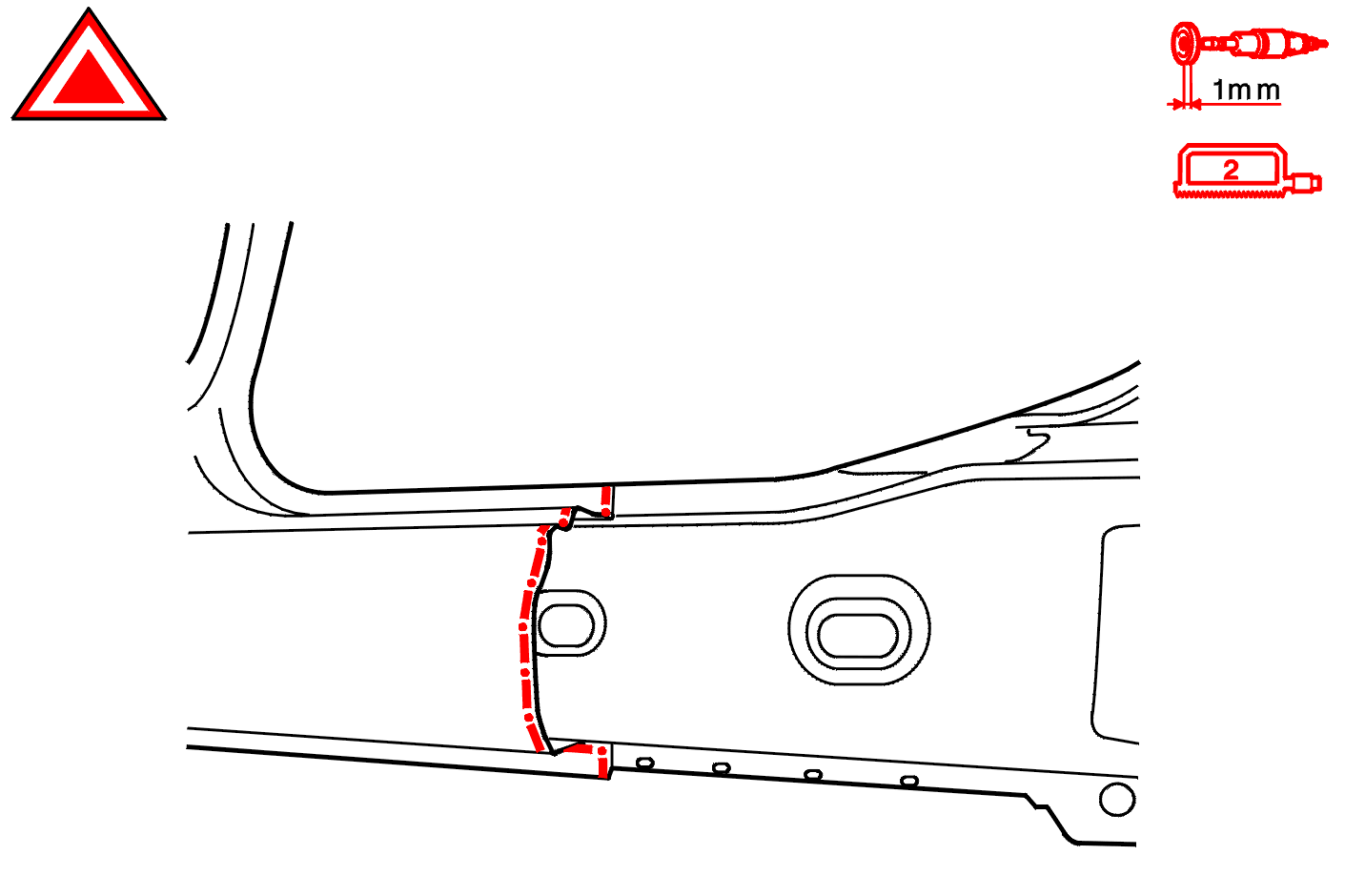

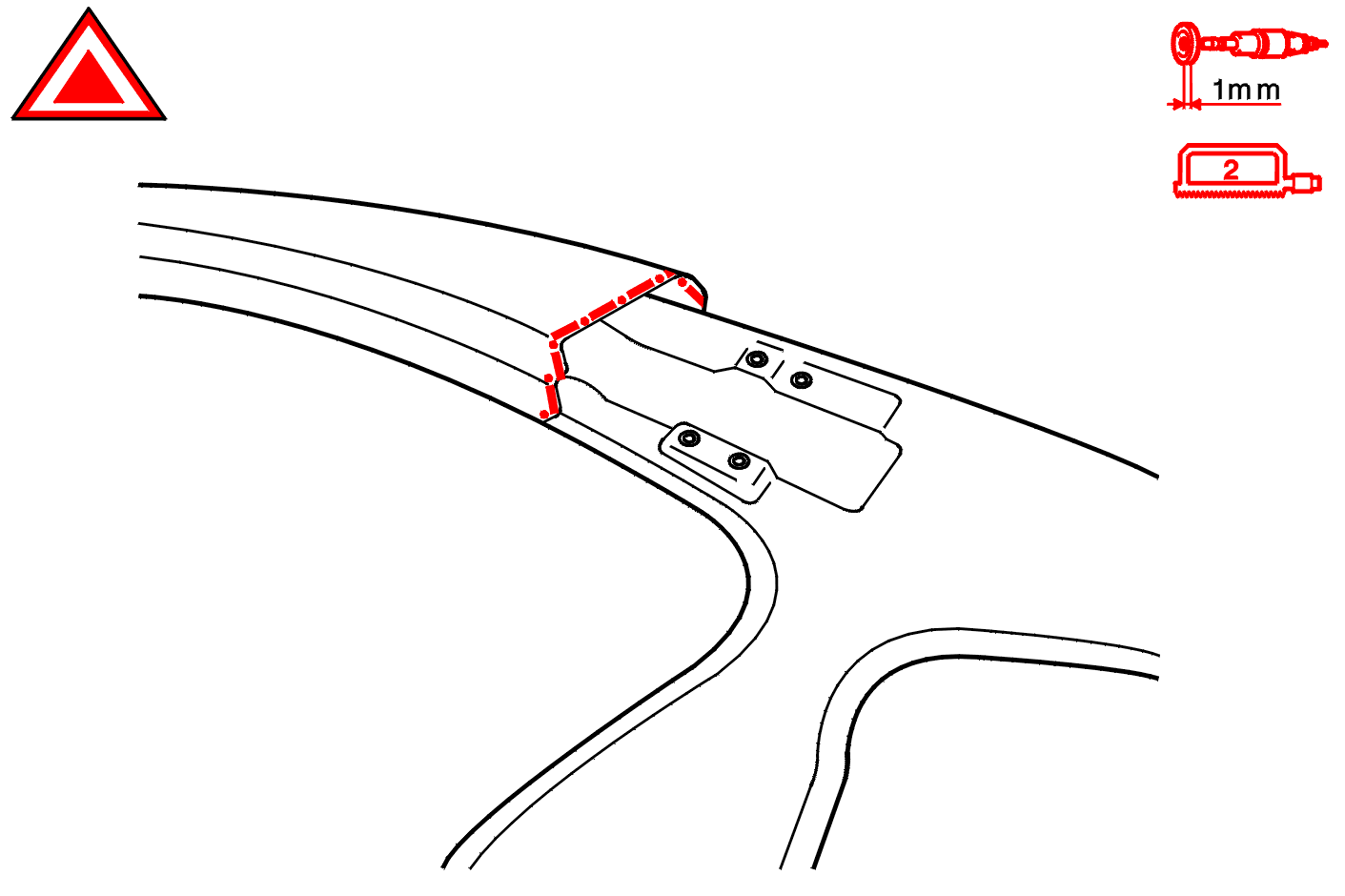

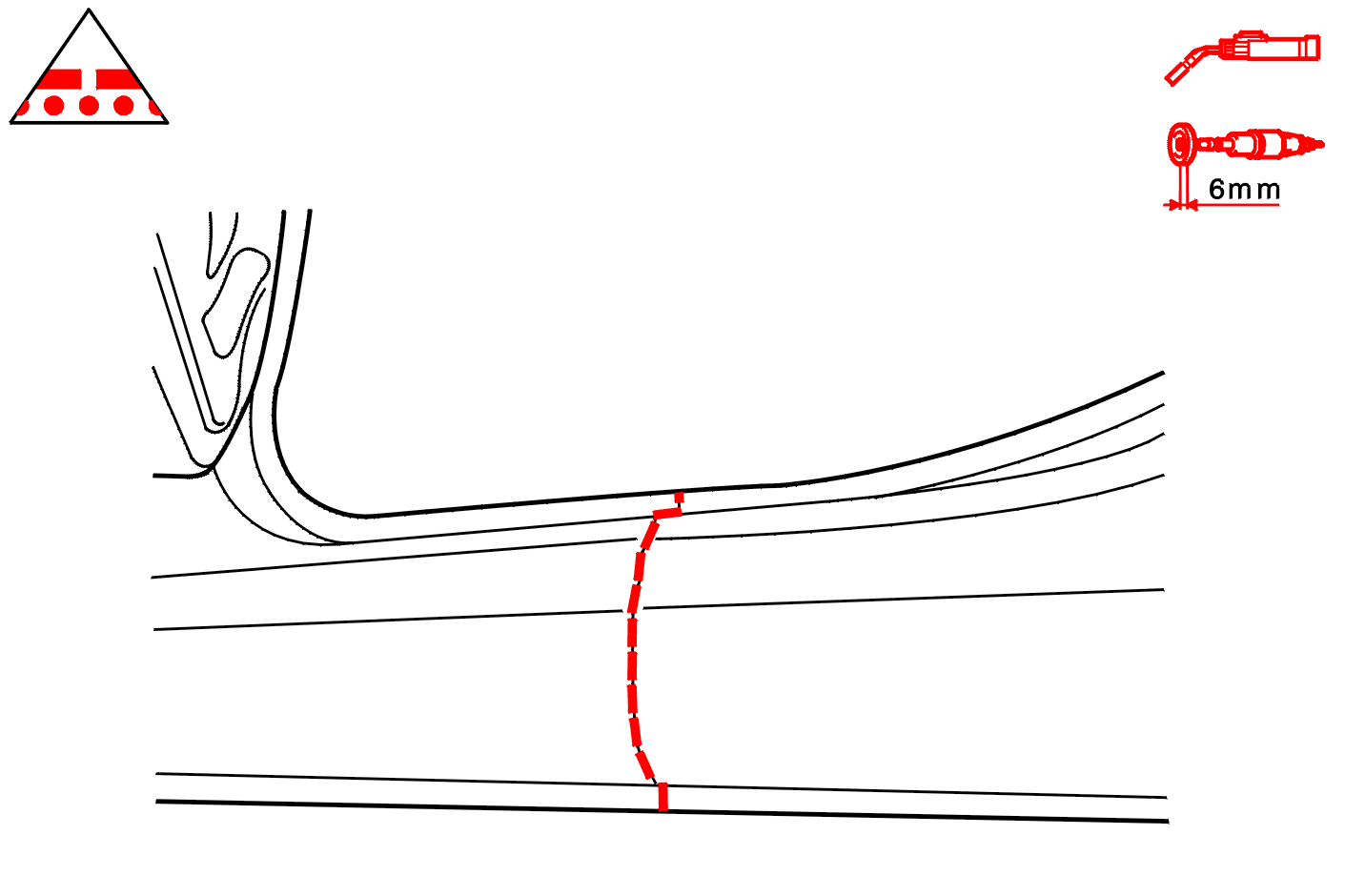

7 - CORTE

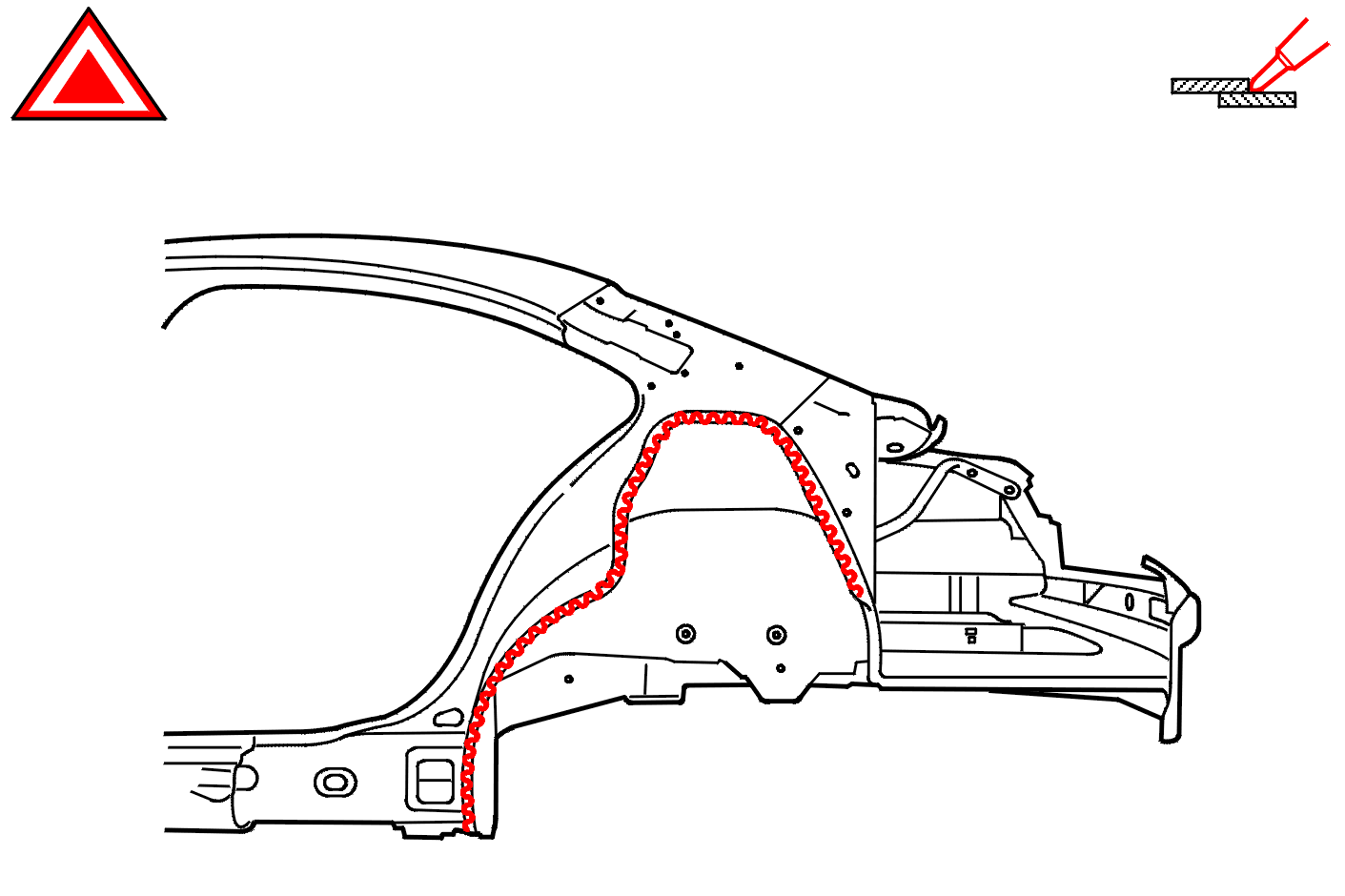

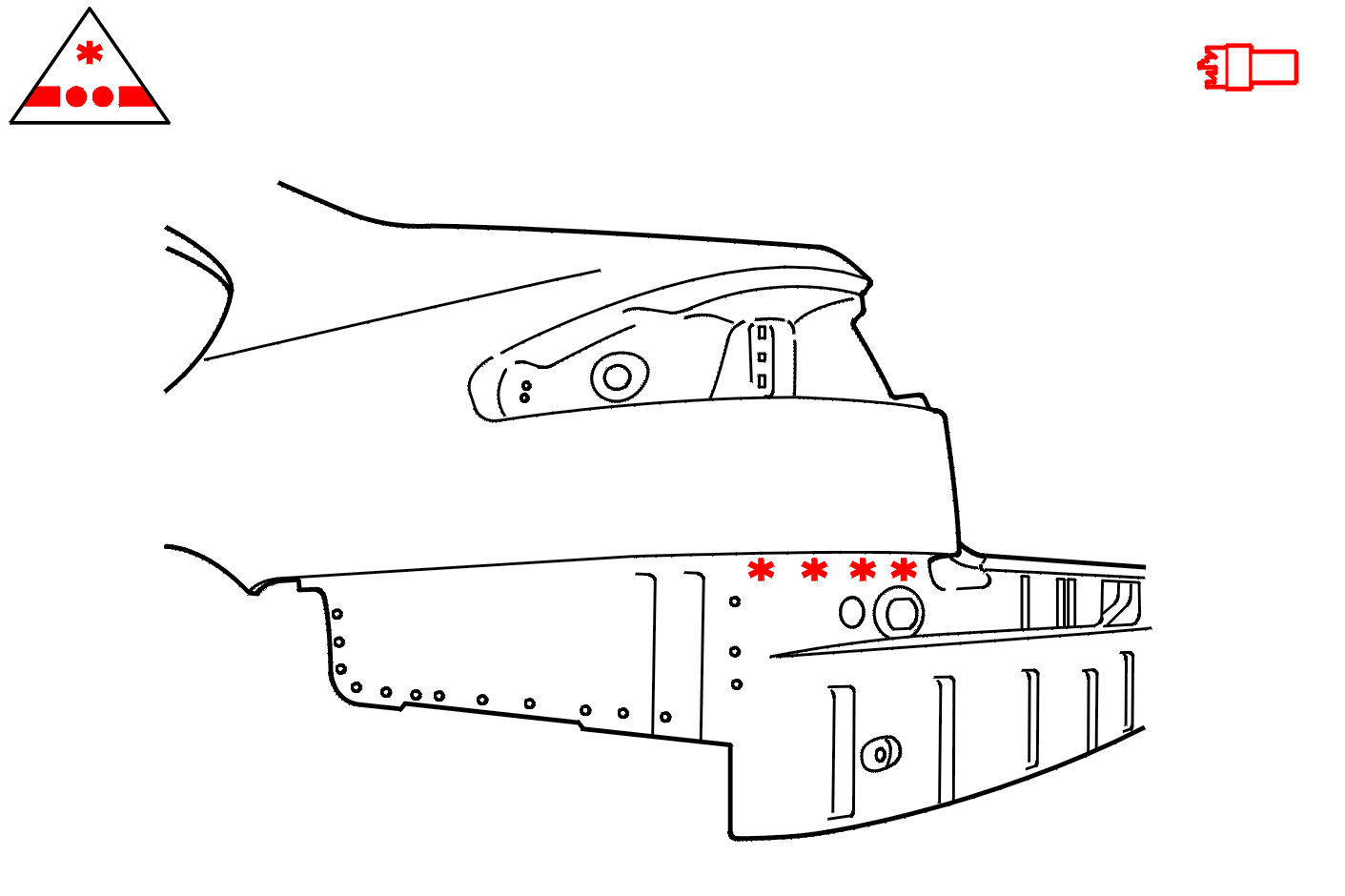

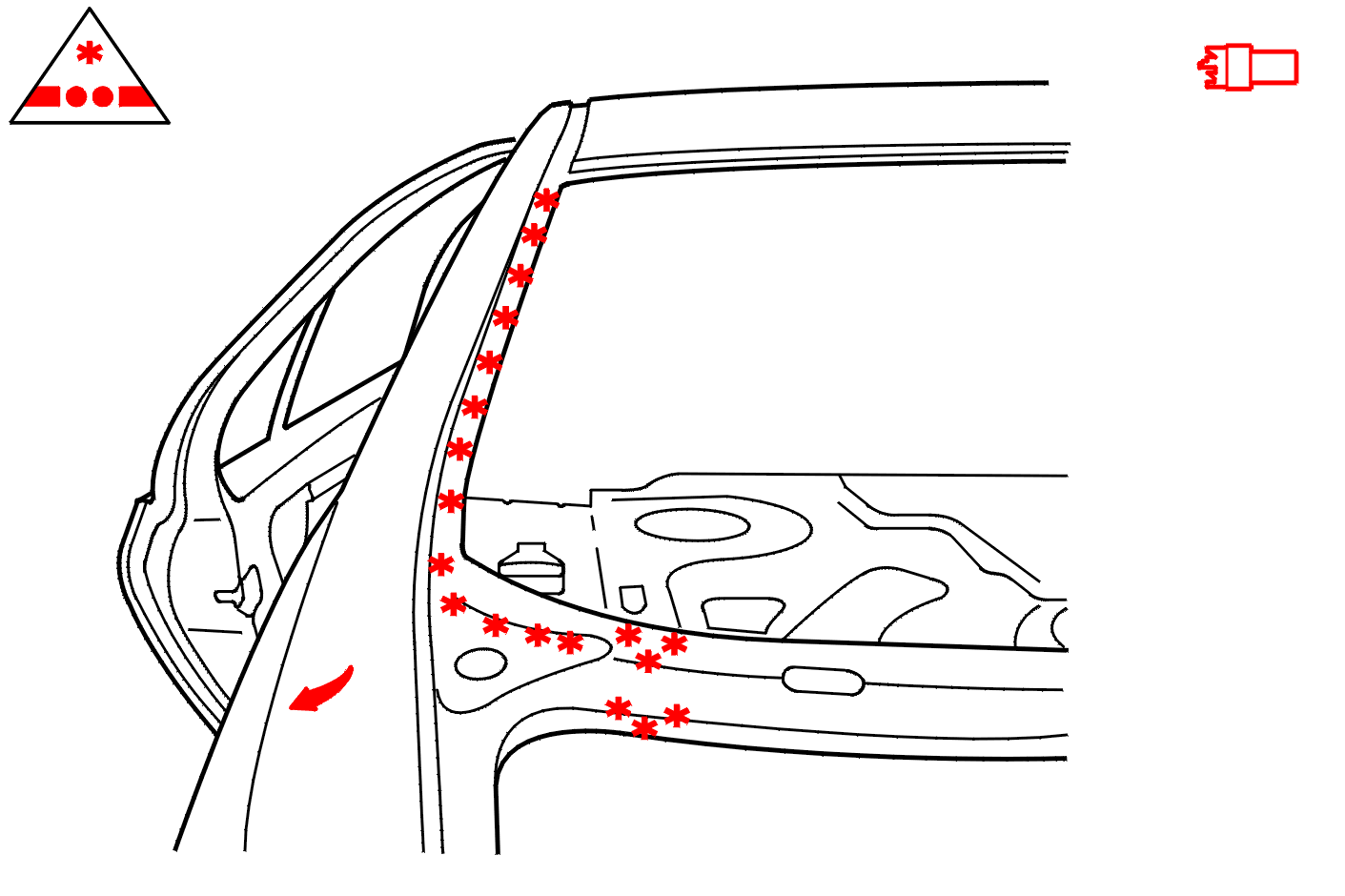

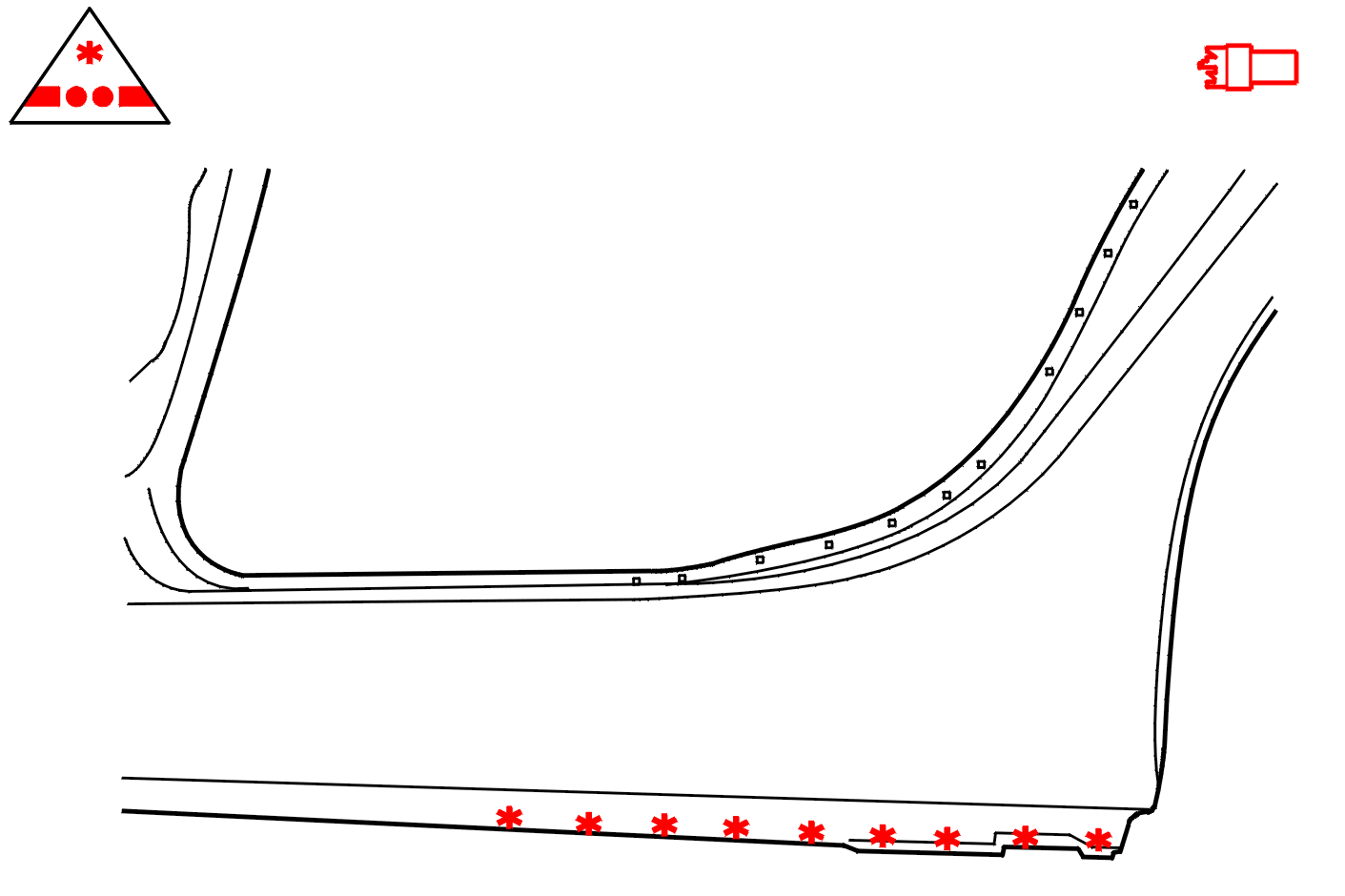

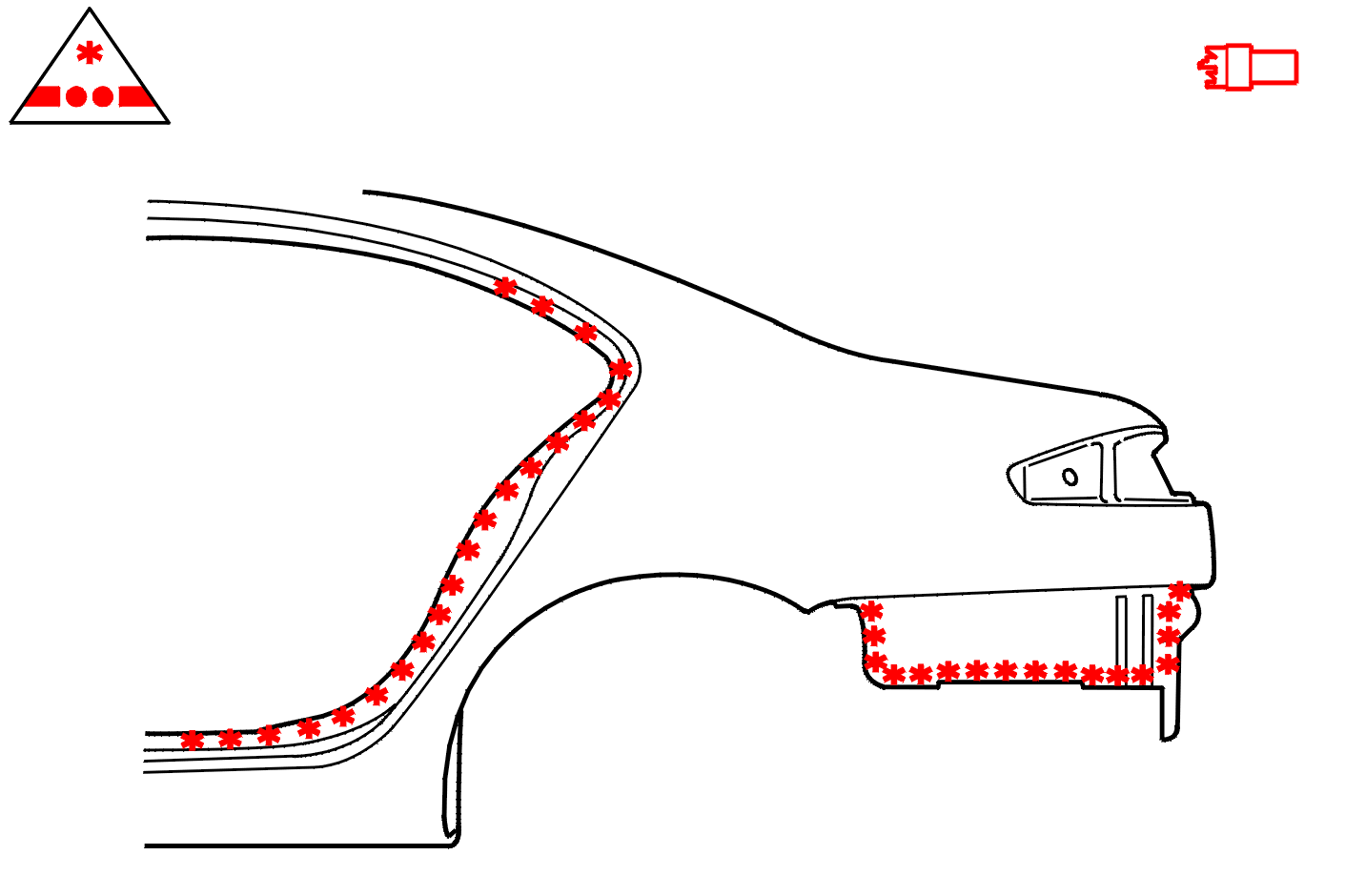

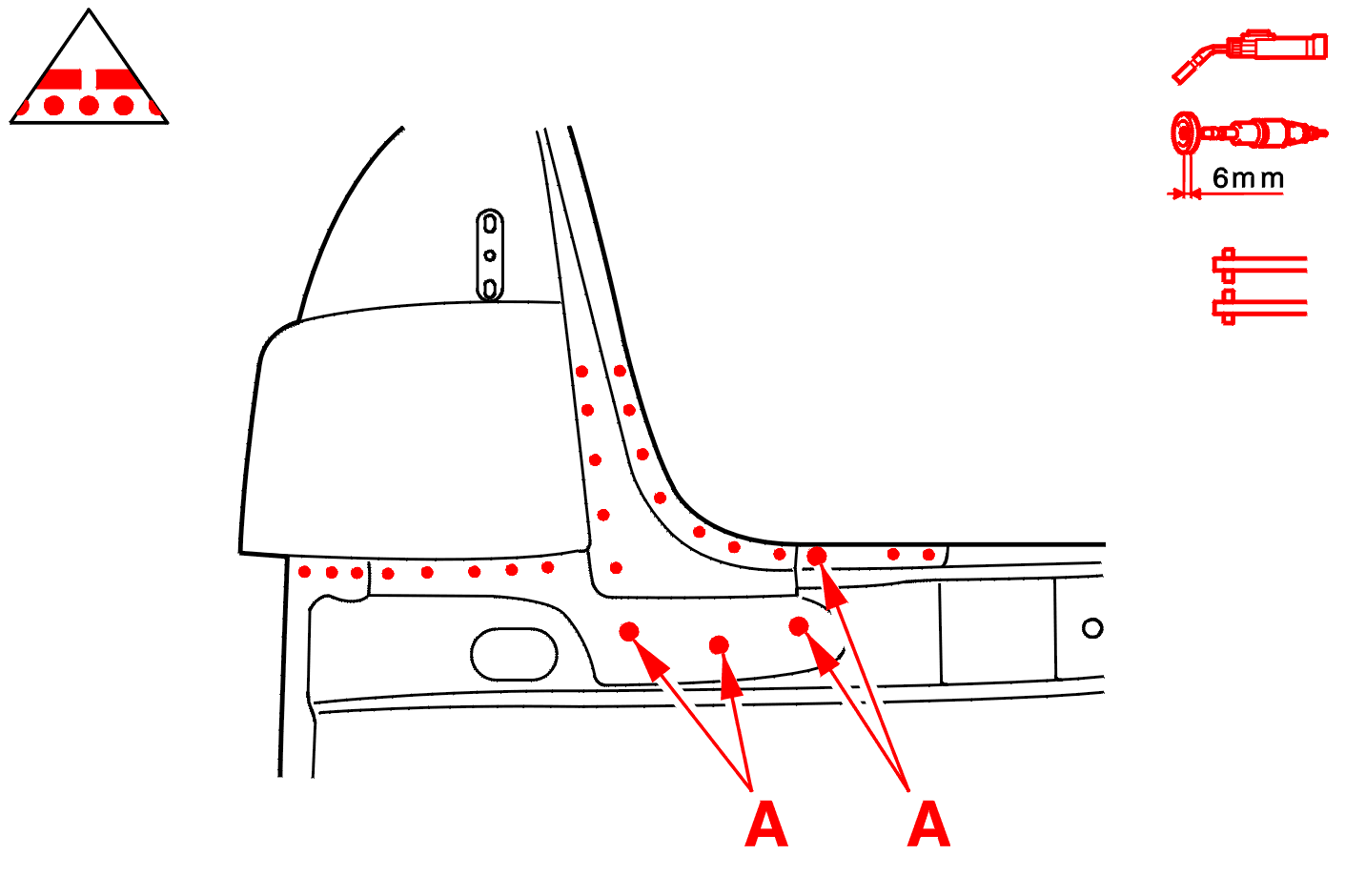

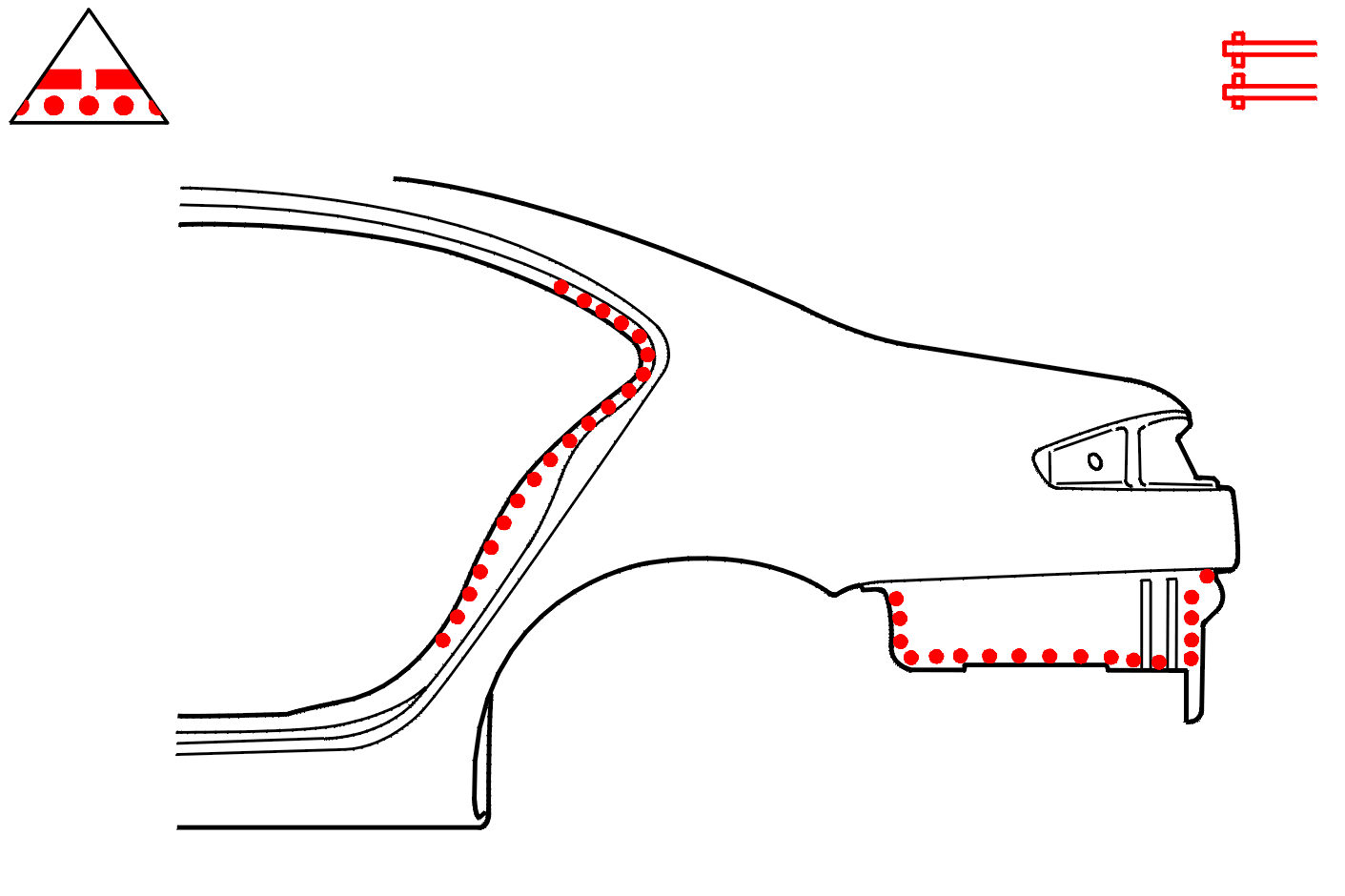

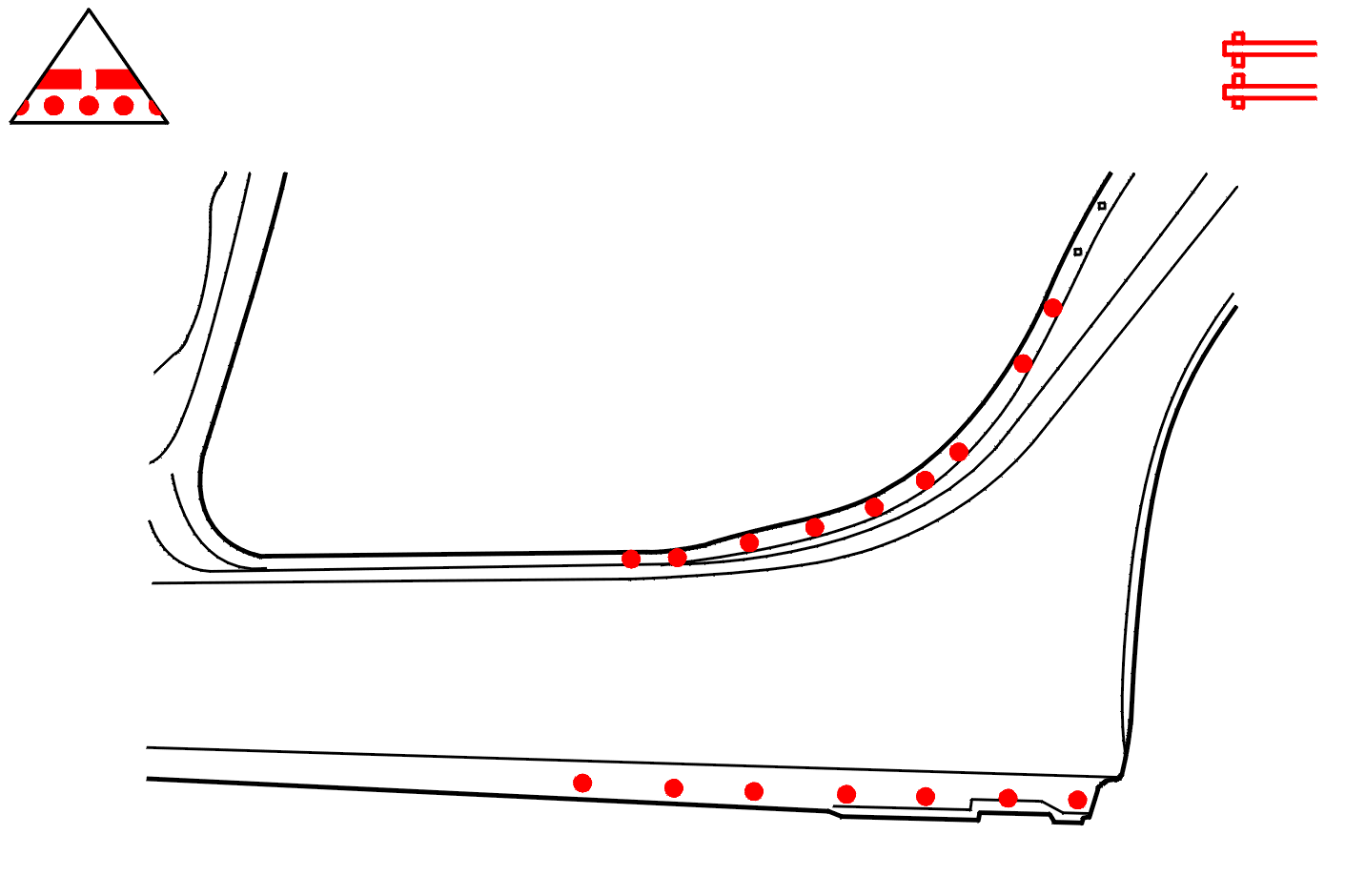

8 - DESENGRAPADO

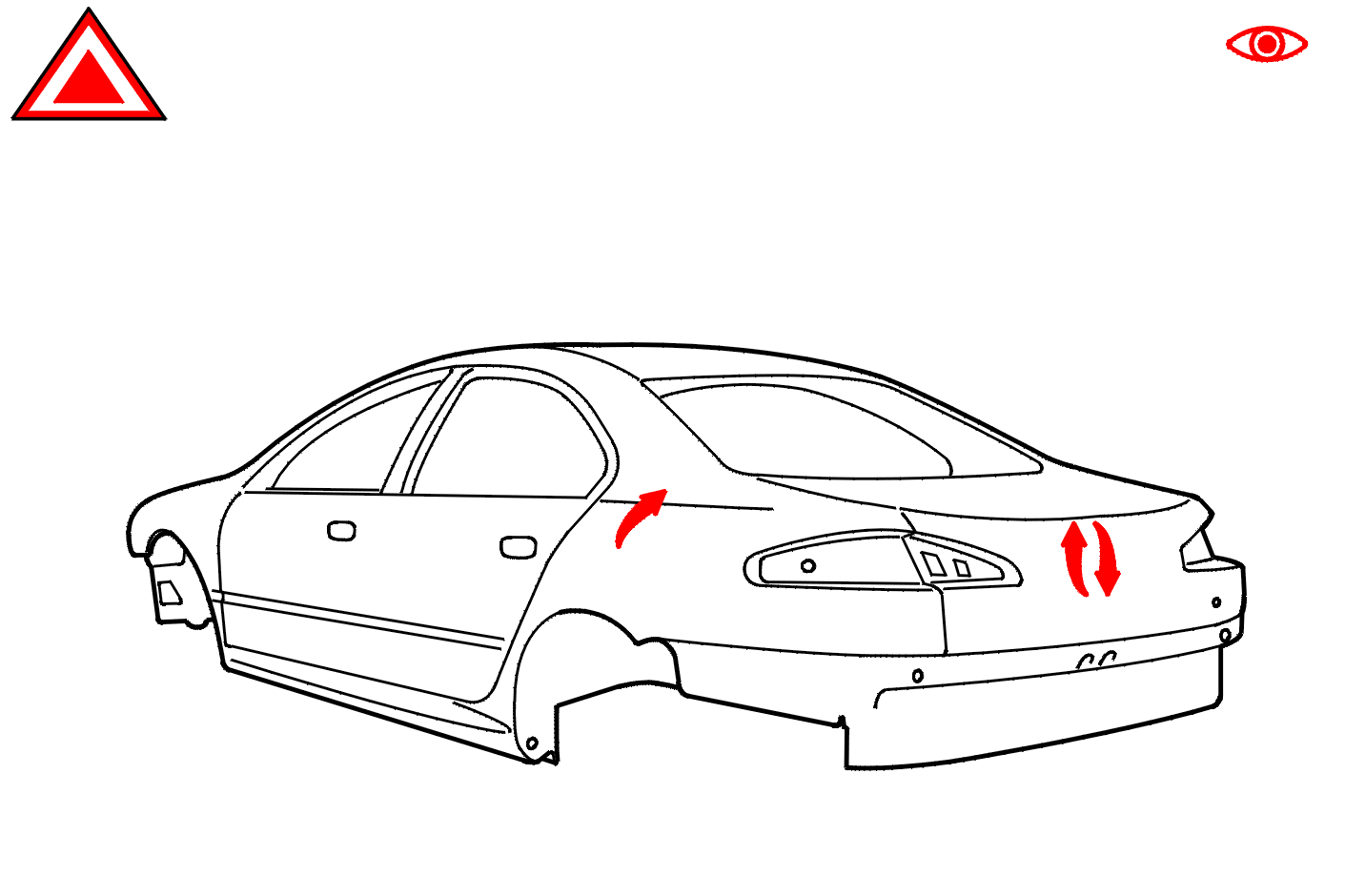

9 - AJUSTE

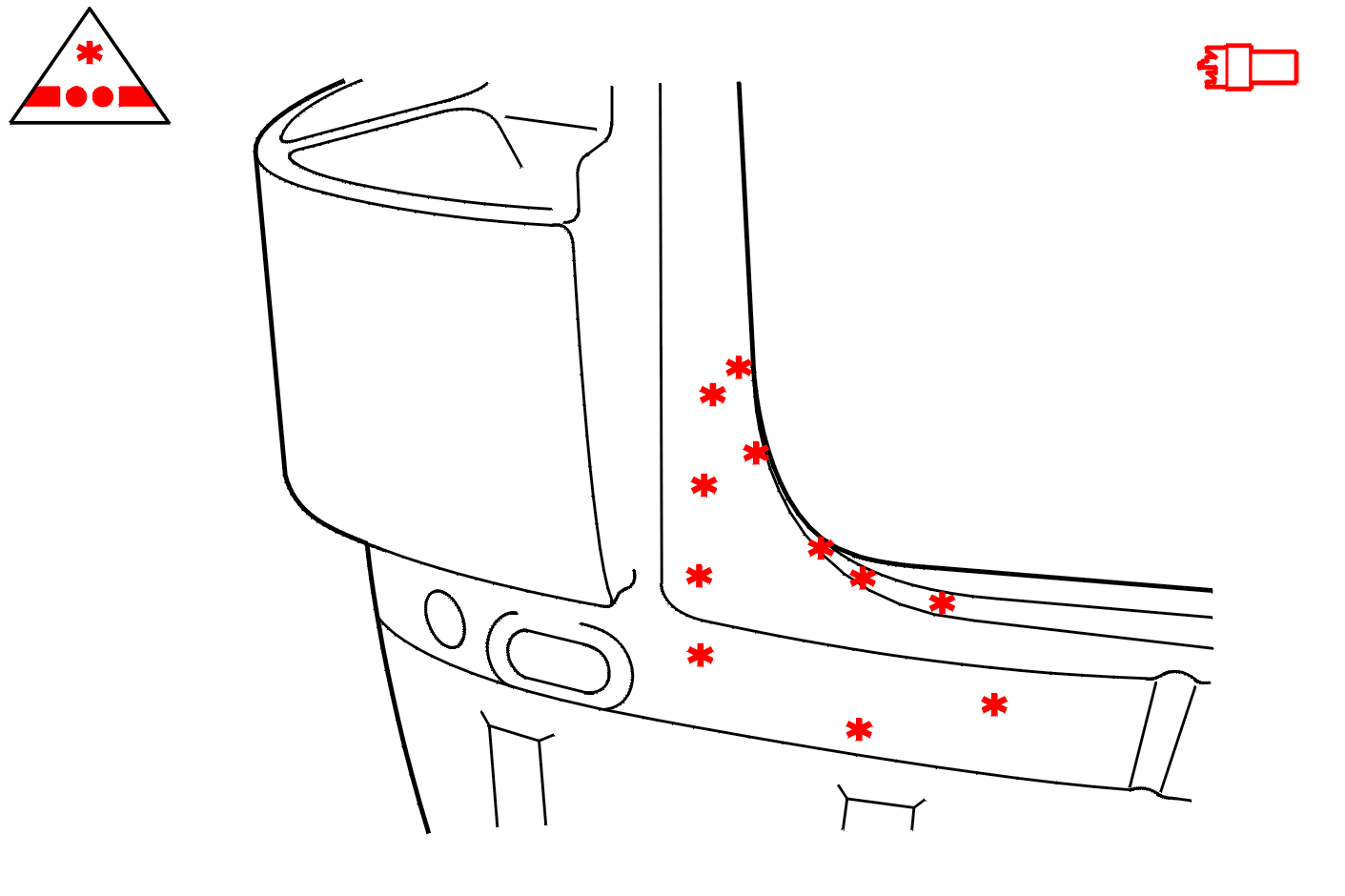

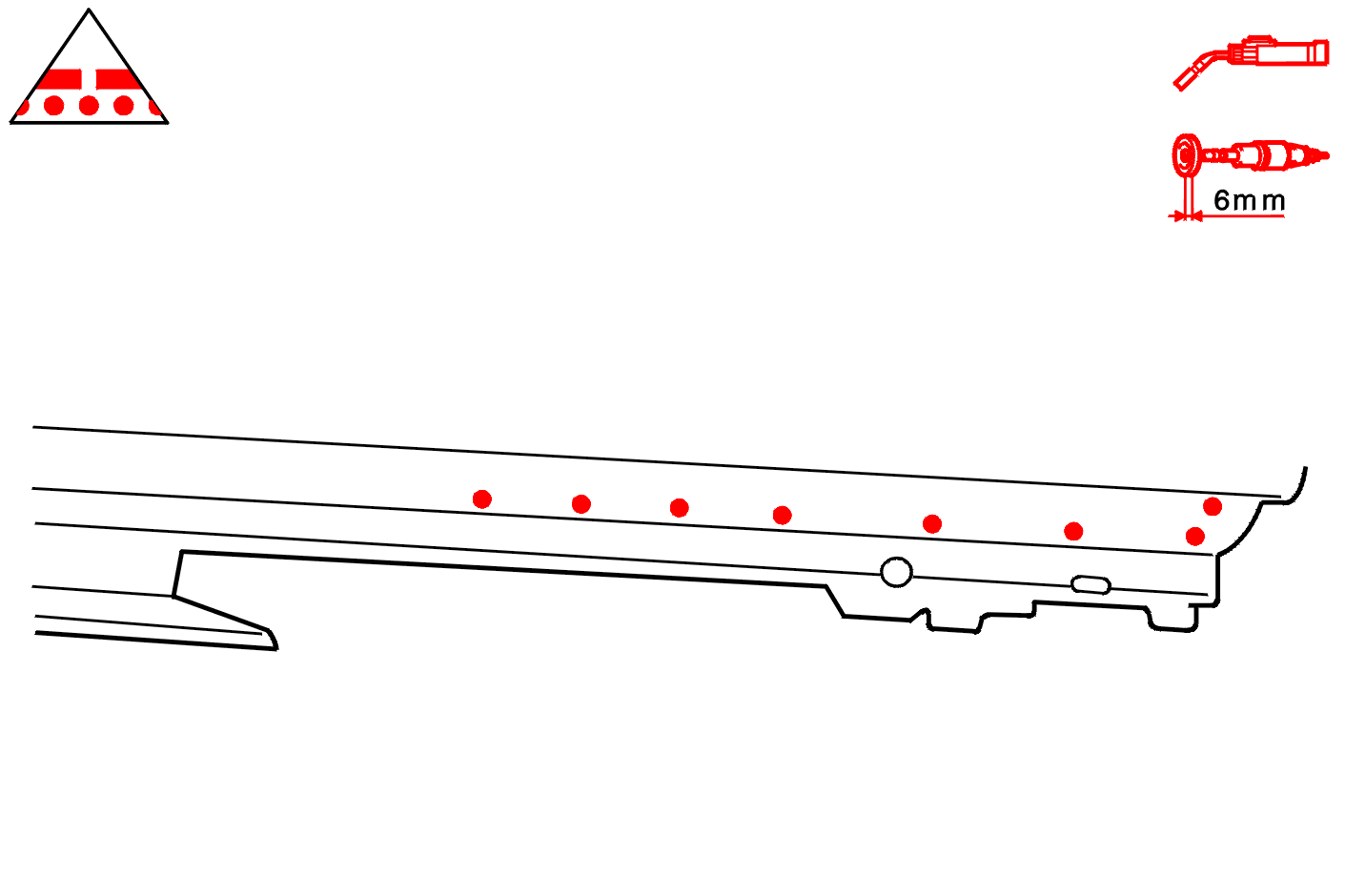

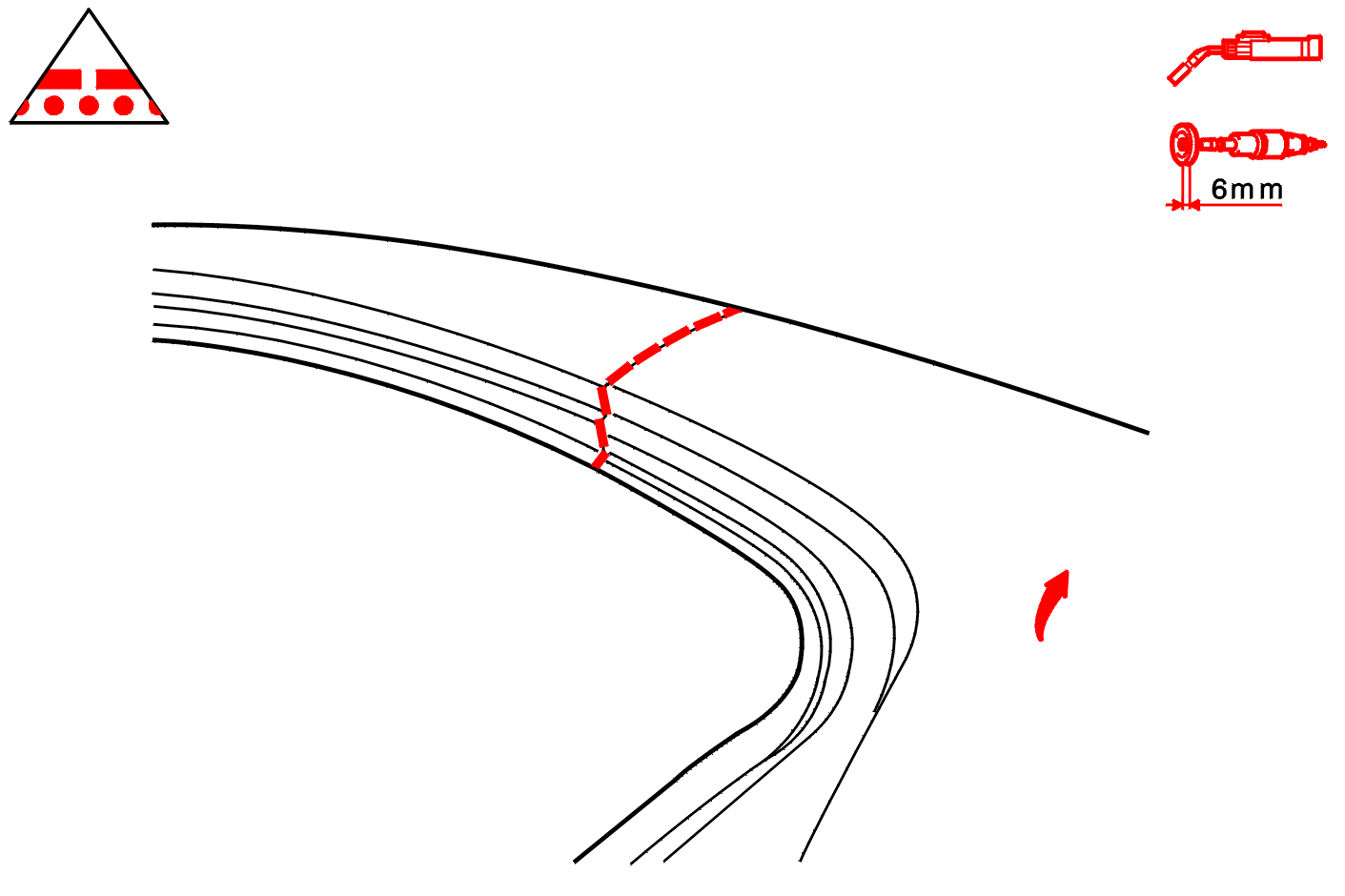

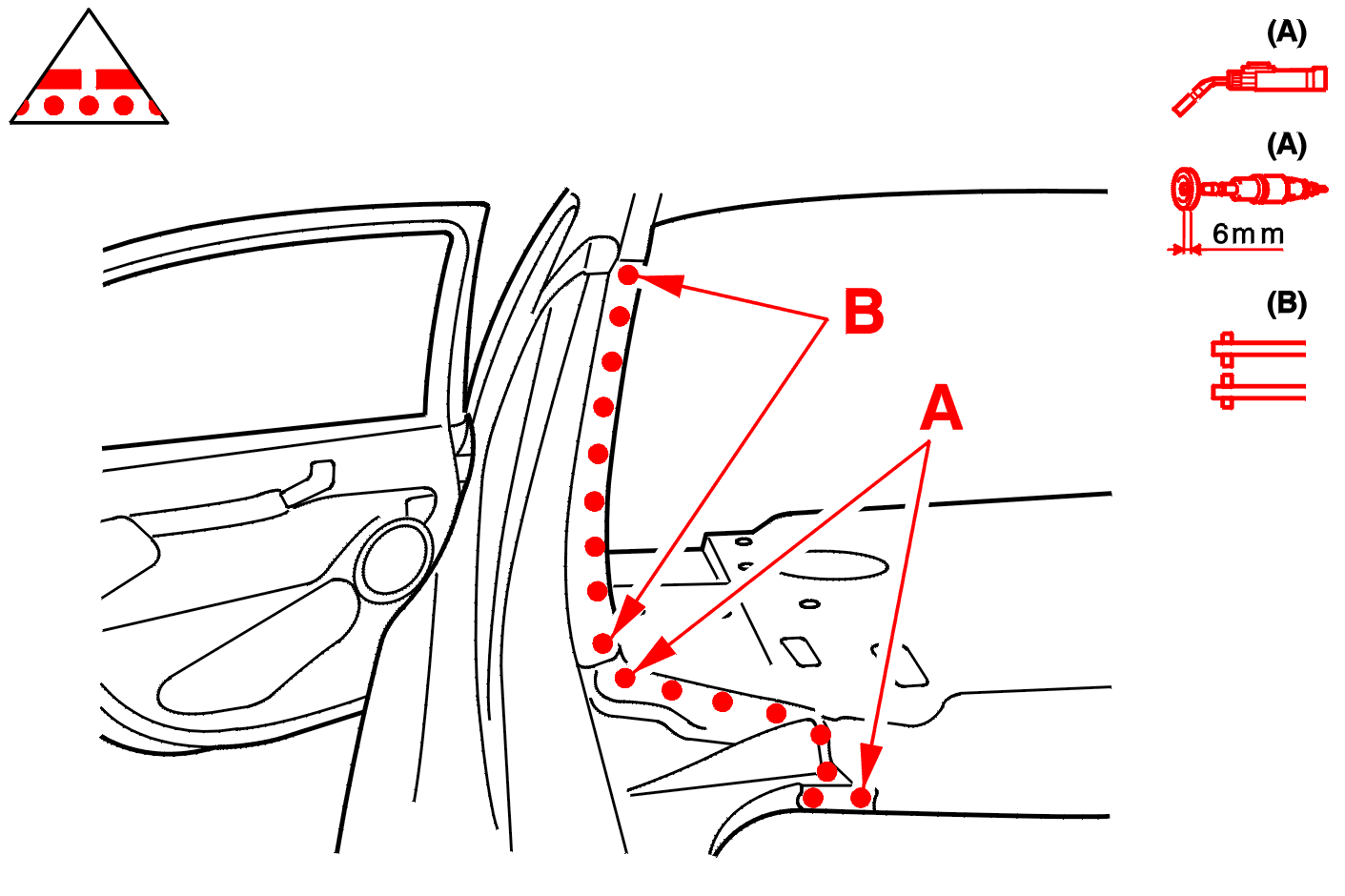

10 - SOLDADURA

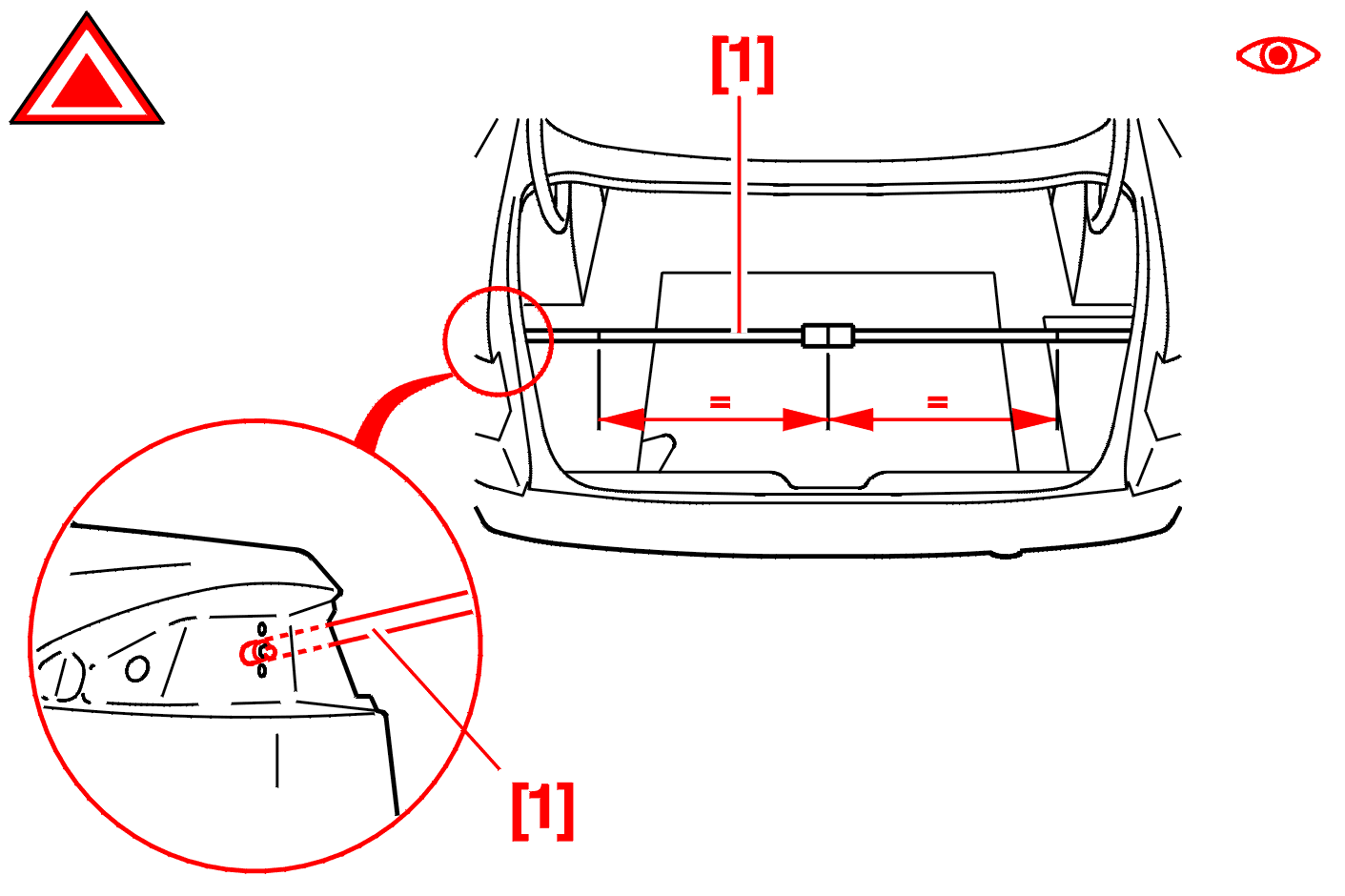

Útil de aproximación de aletas traseras [1] .

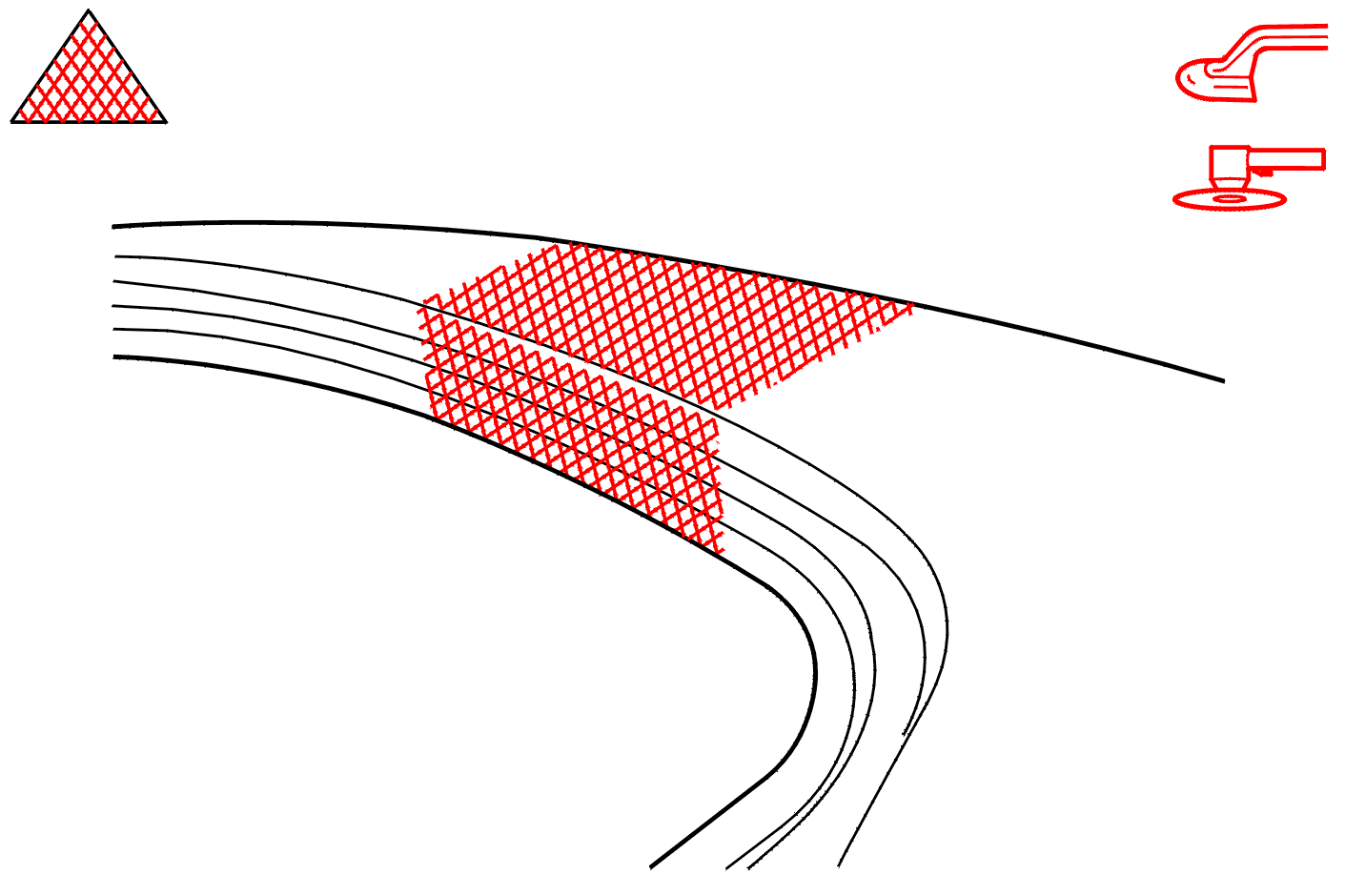

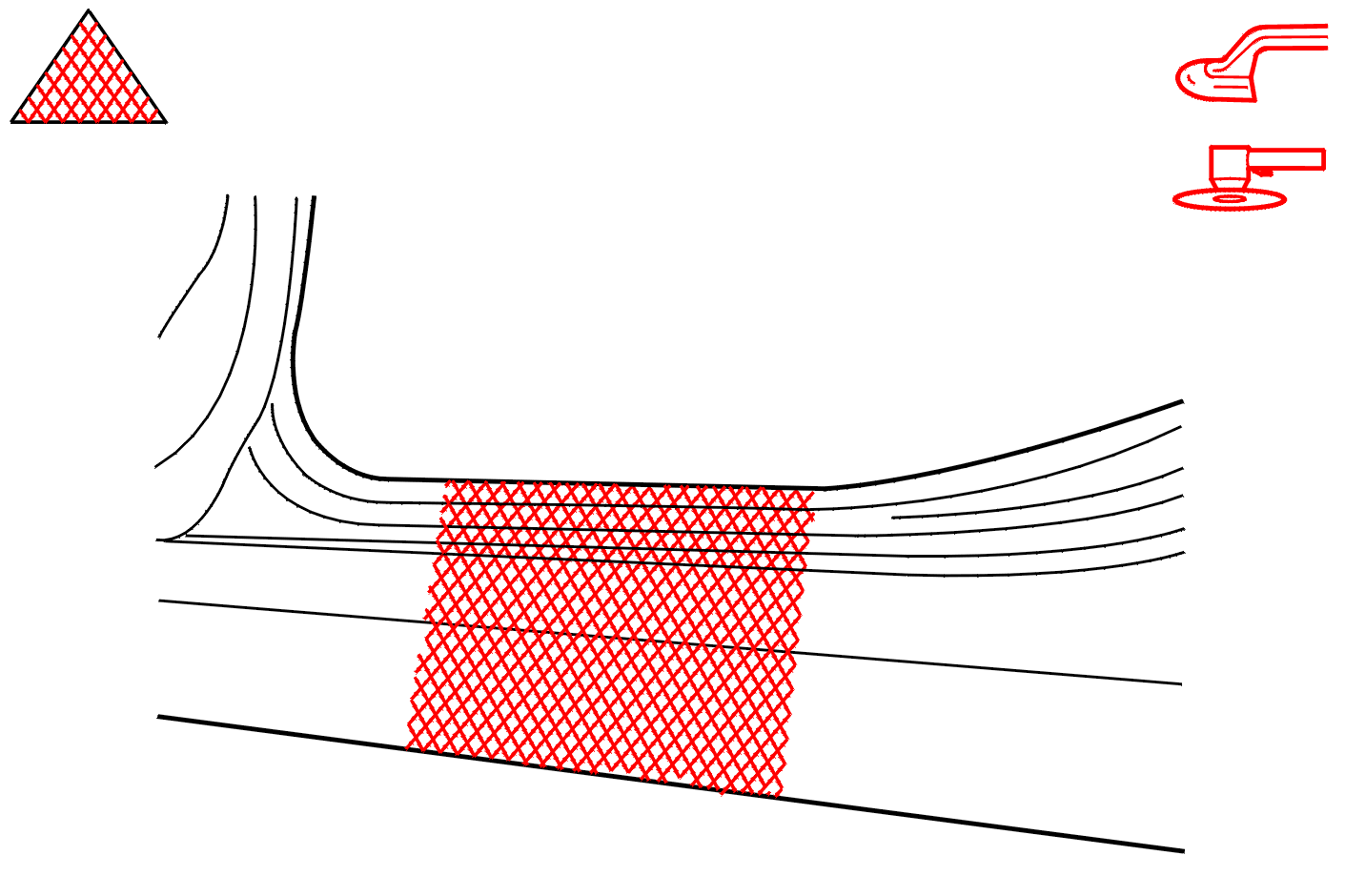

11 - ACABADO

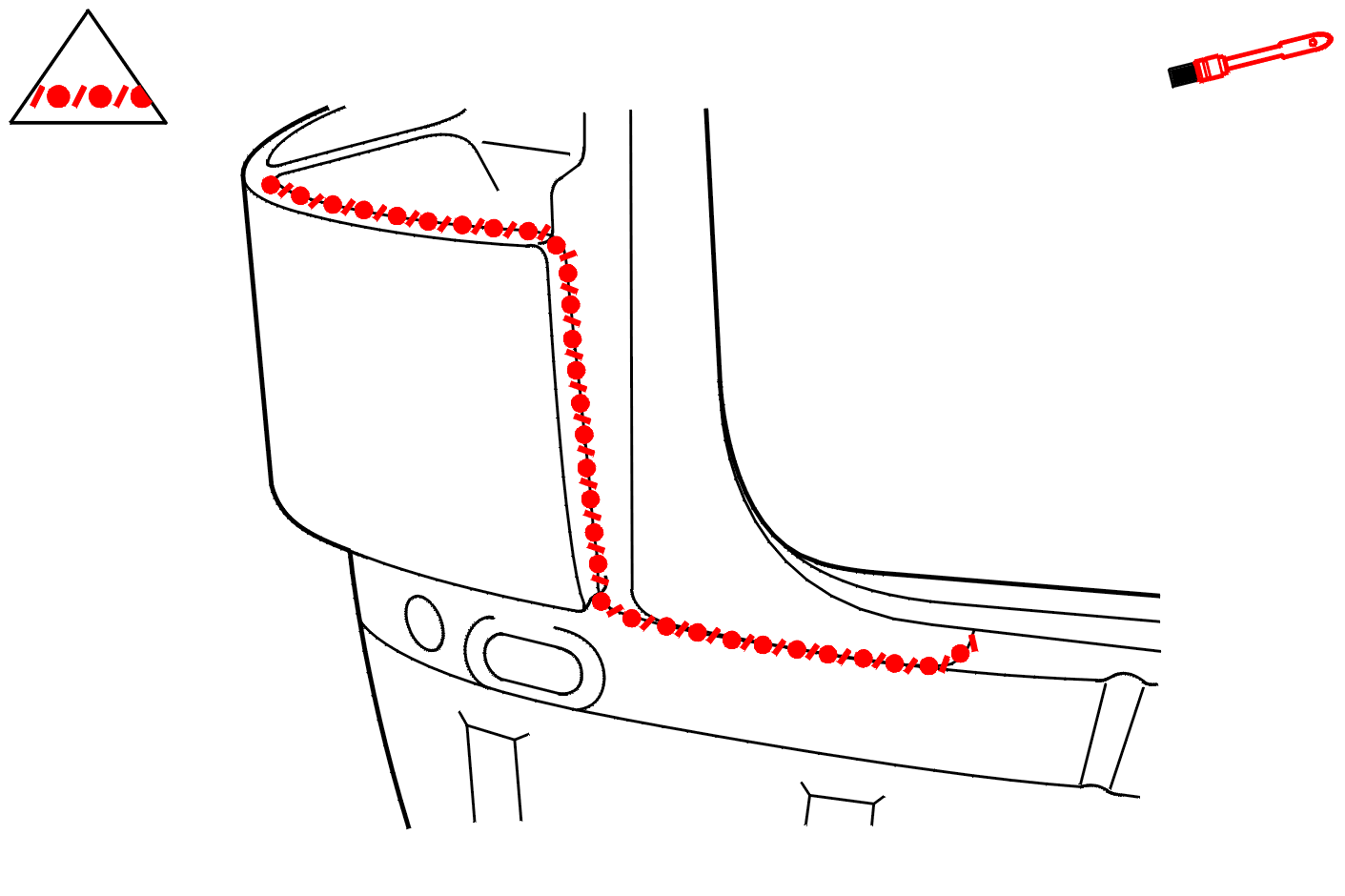

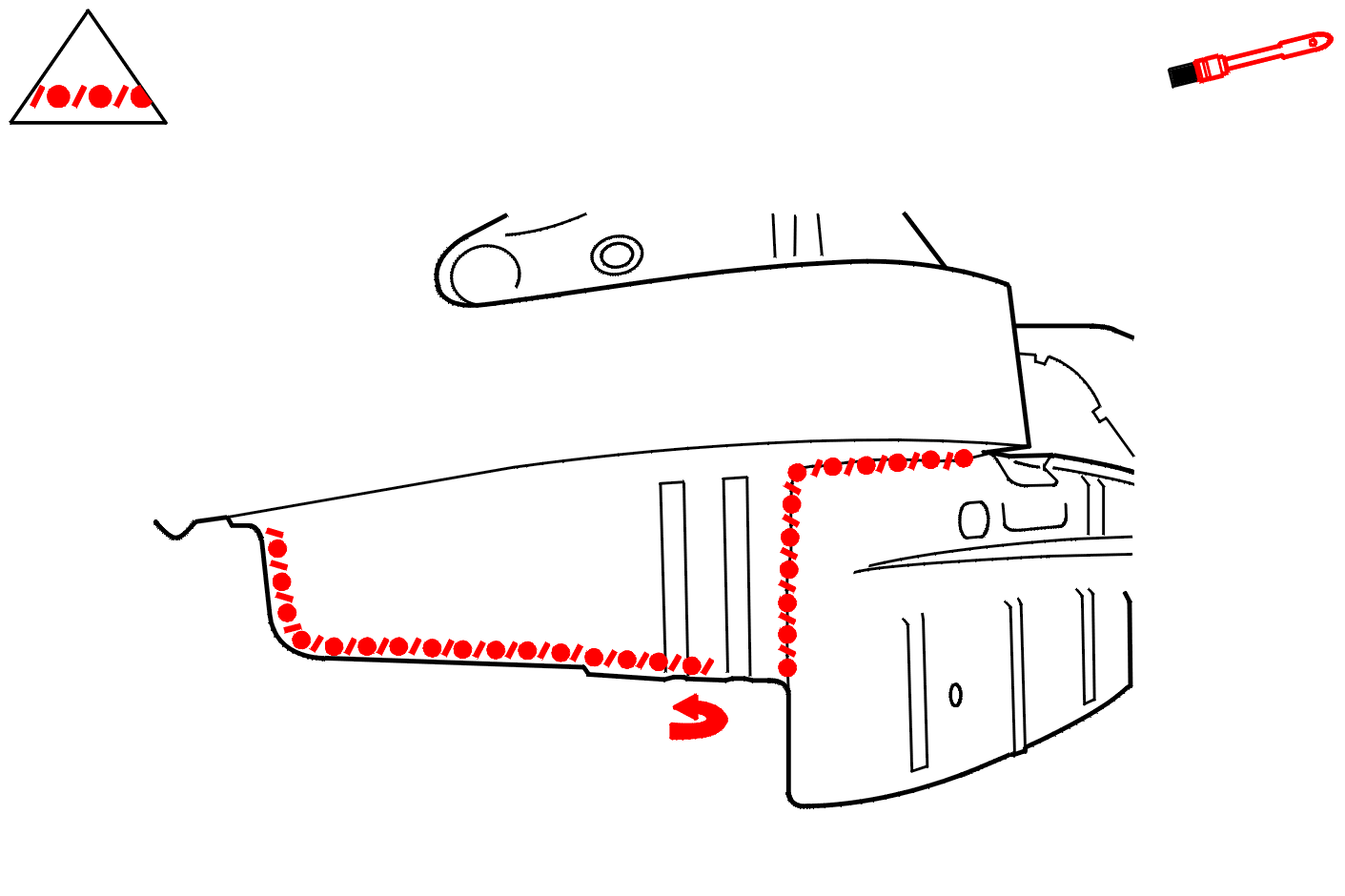

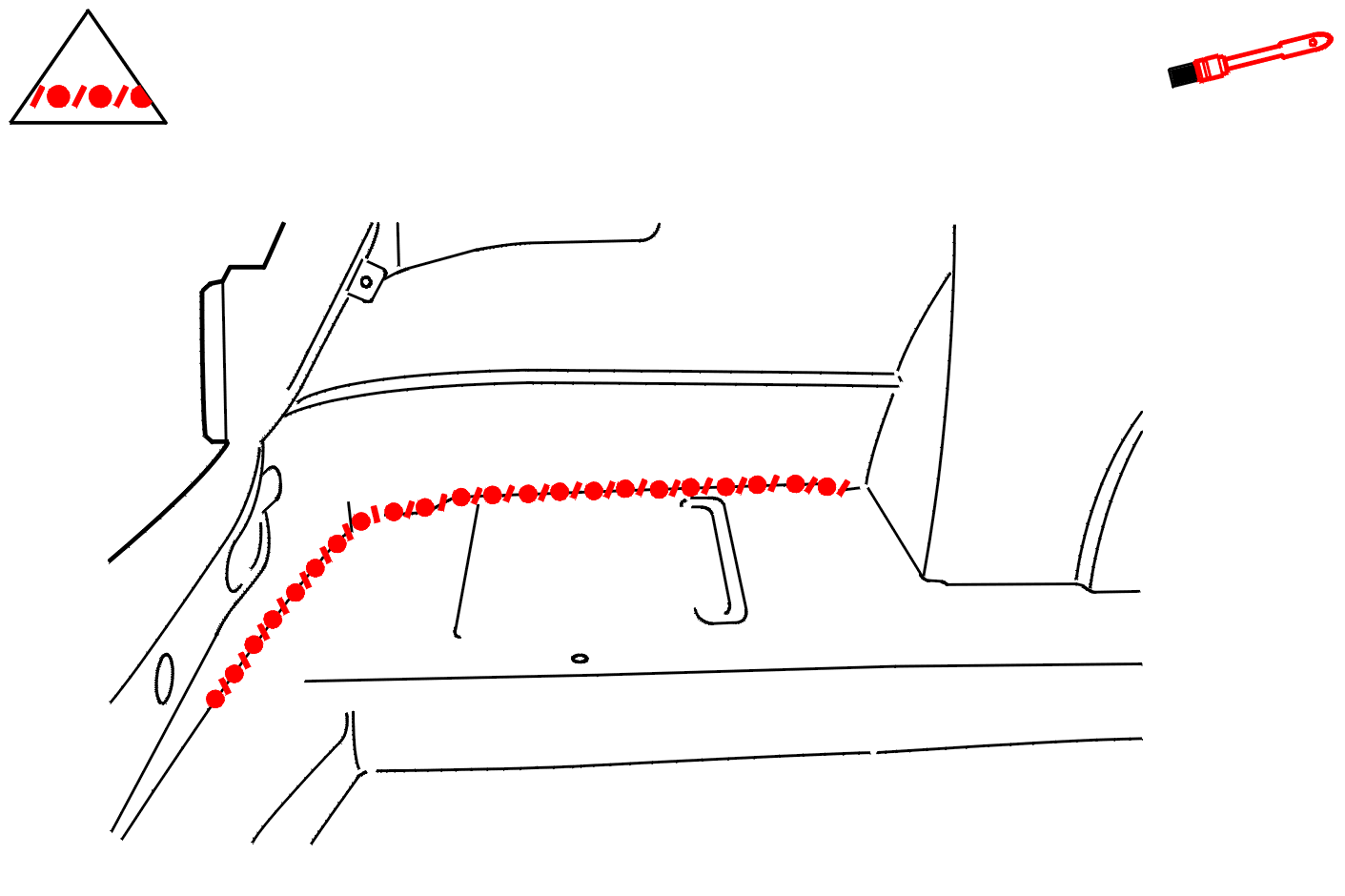

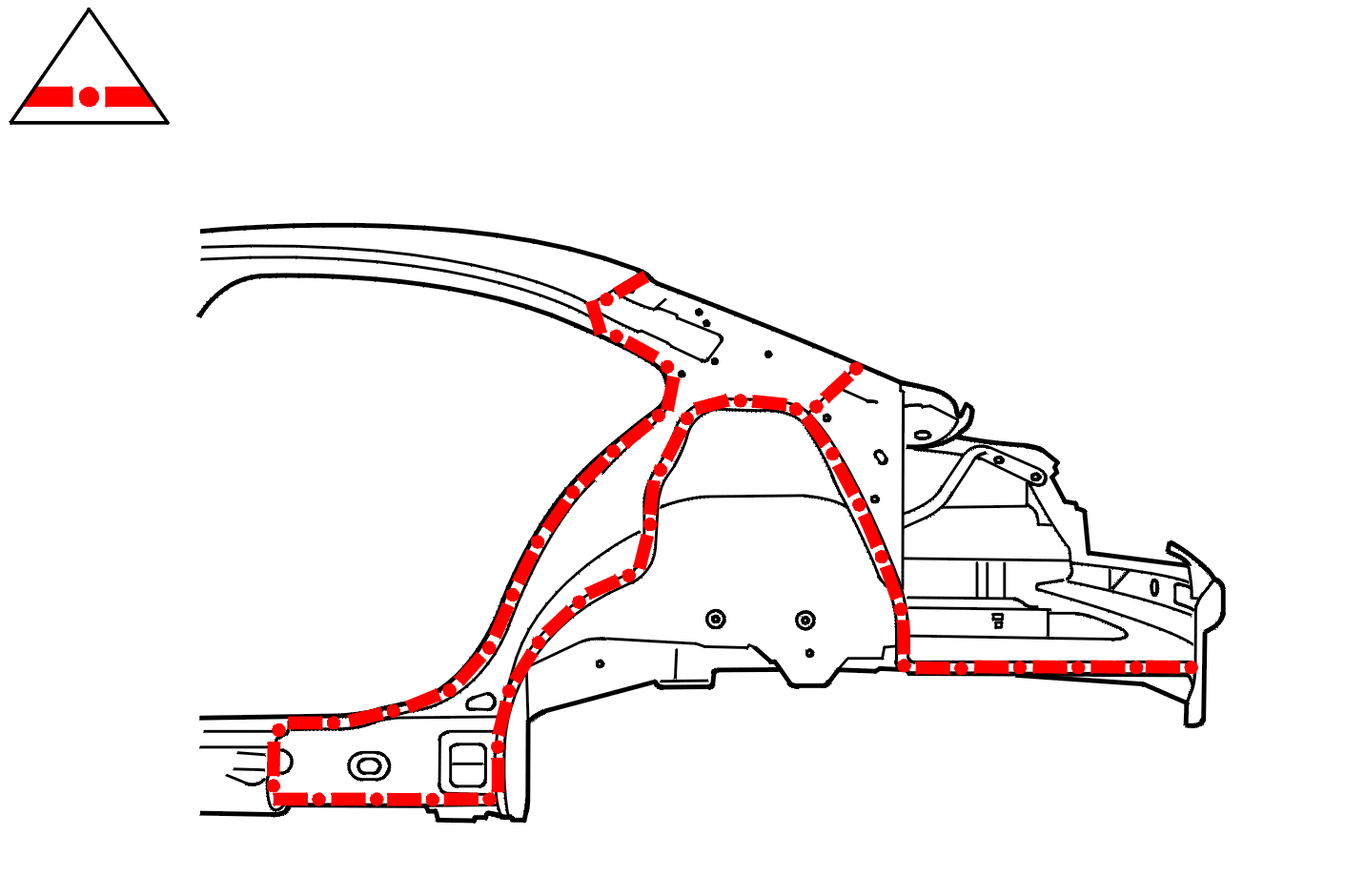

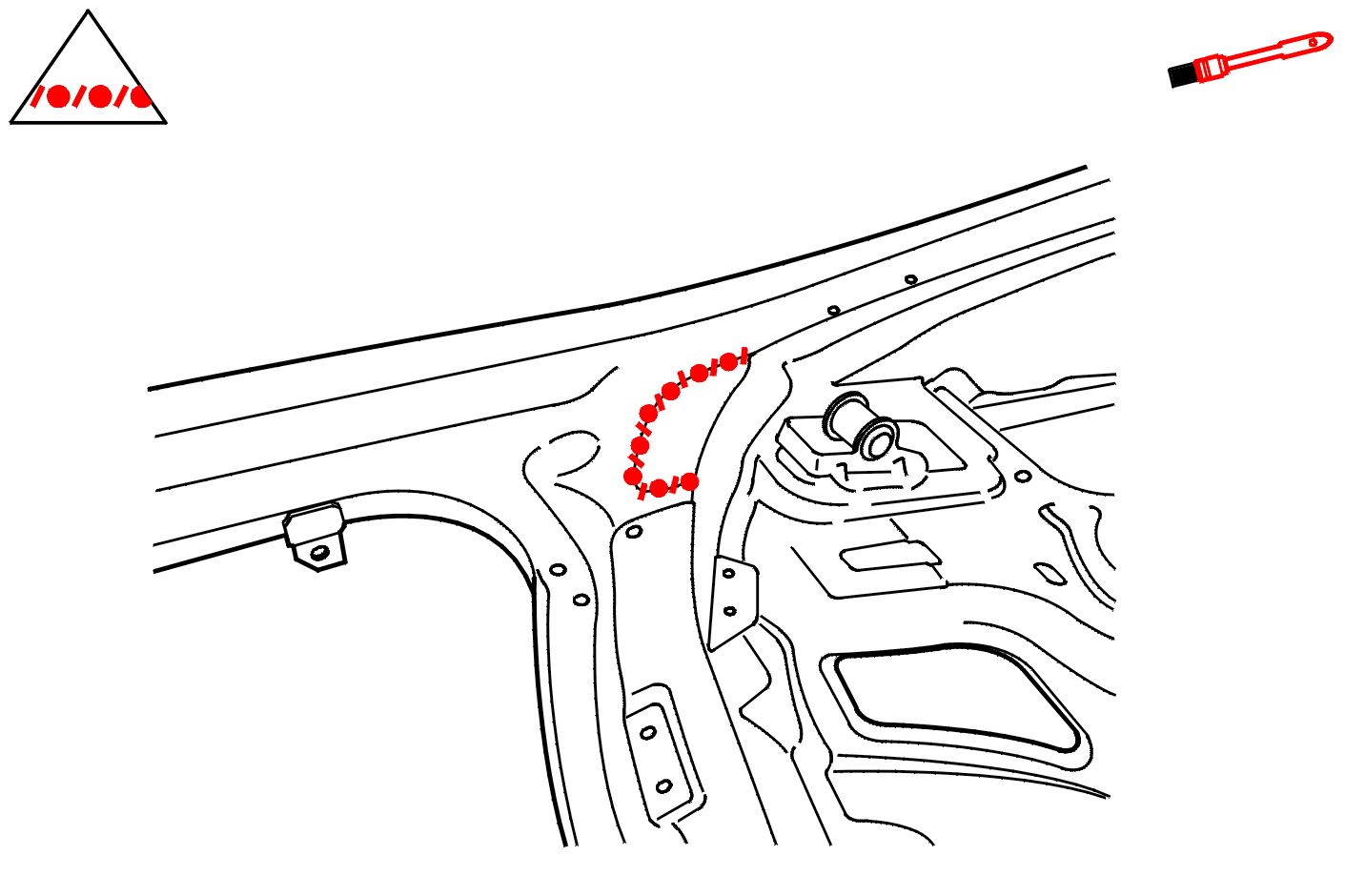

12 - ESTANQUIDAD

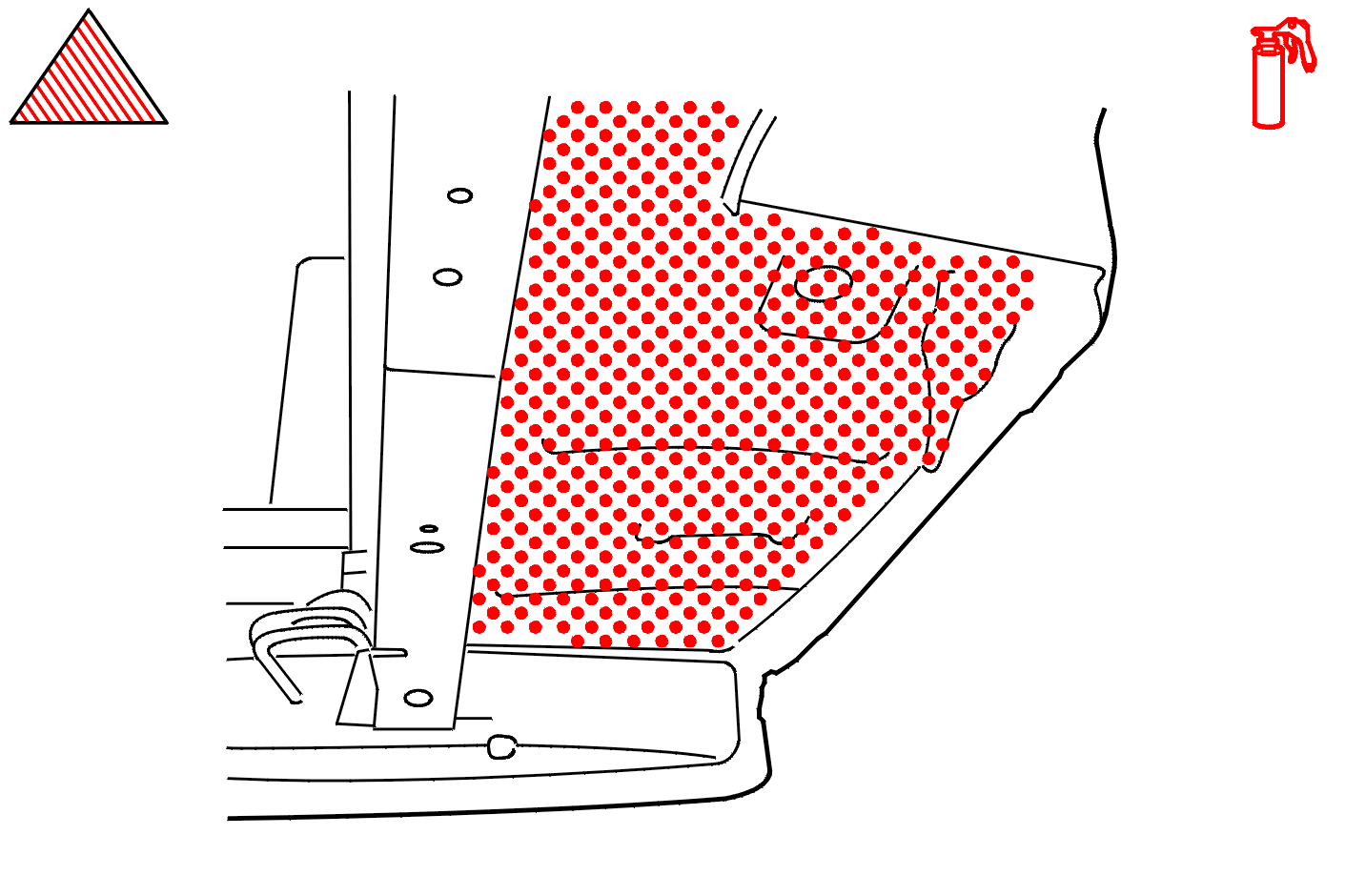

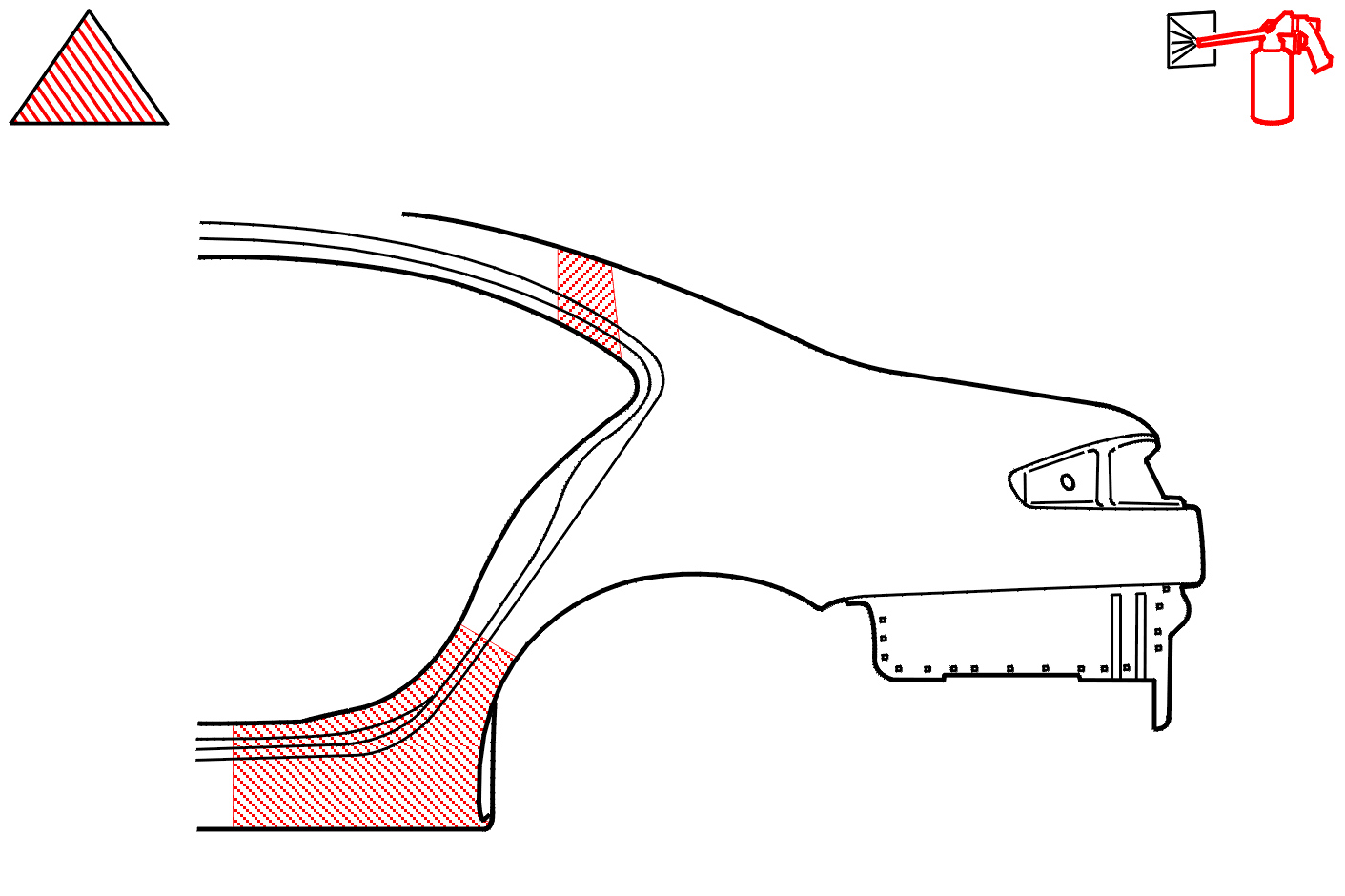

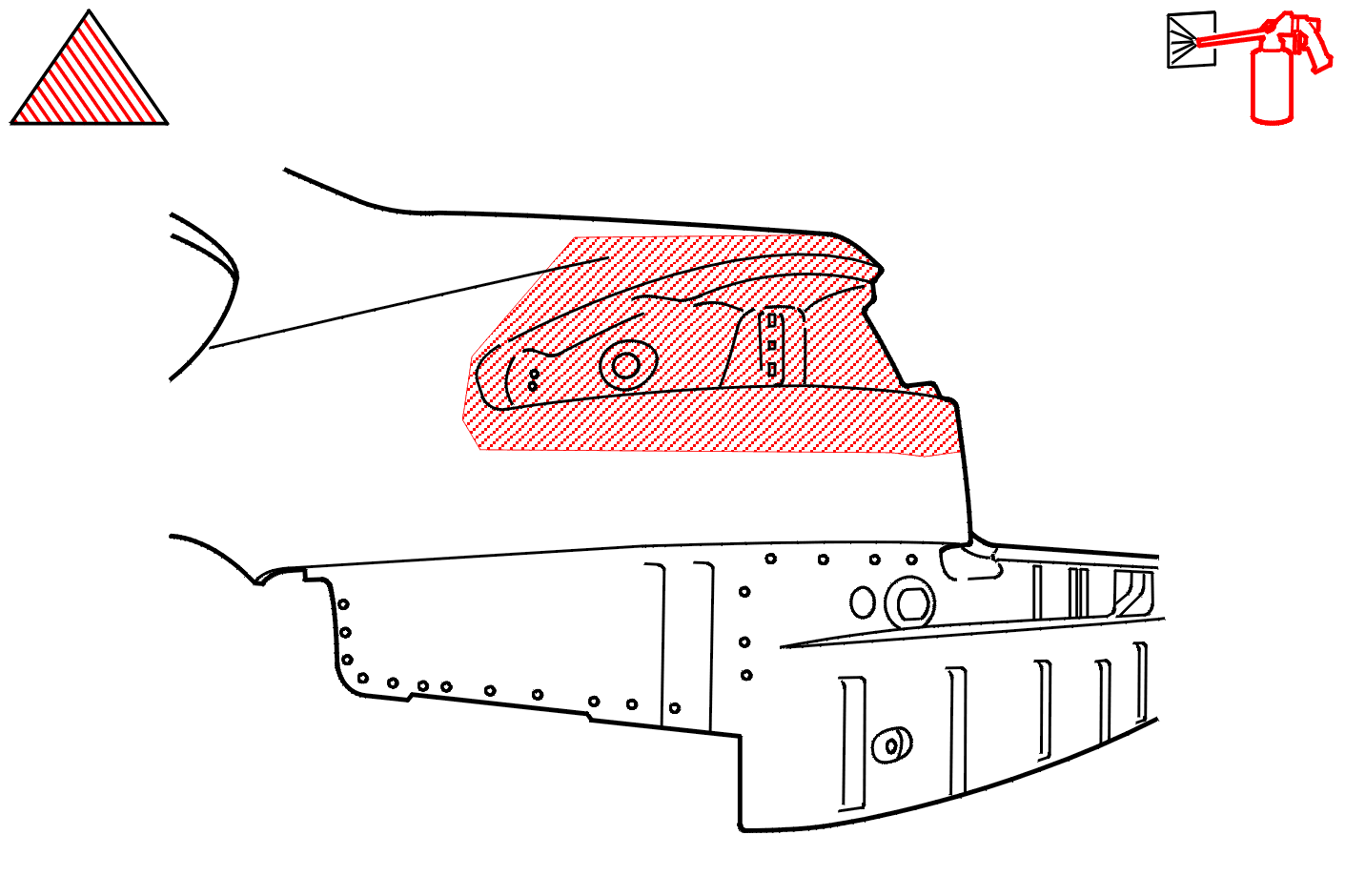

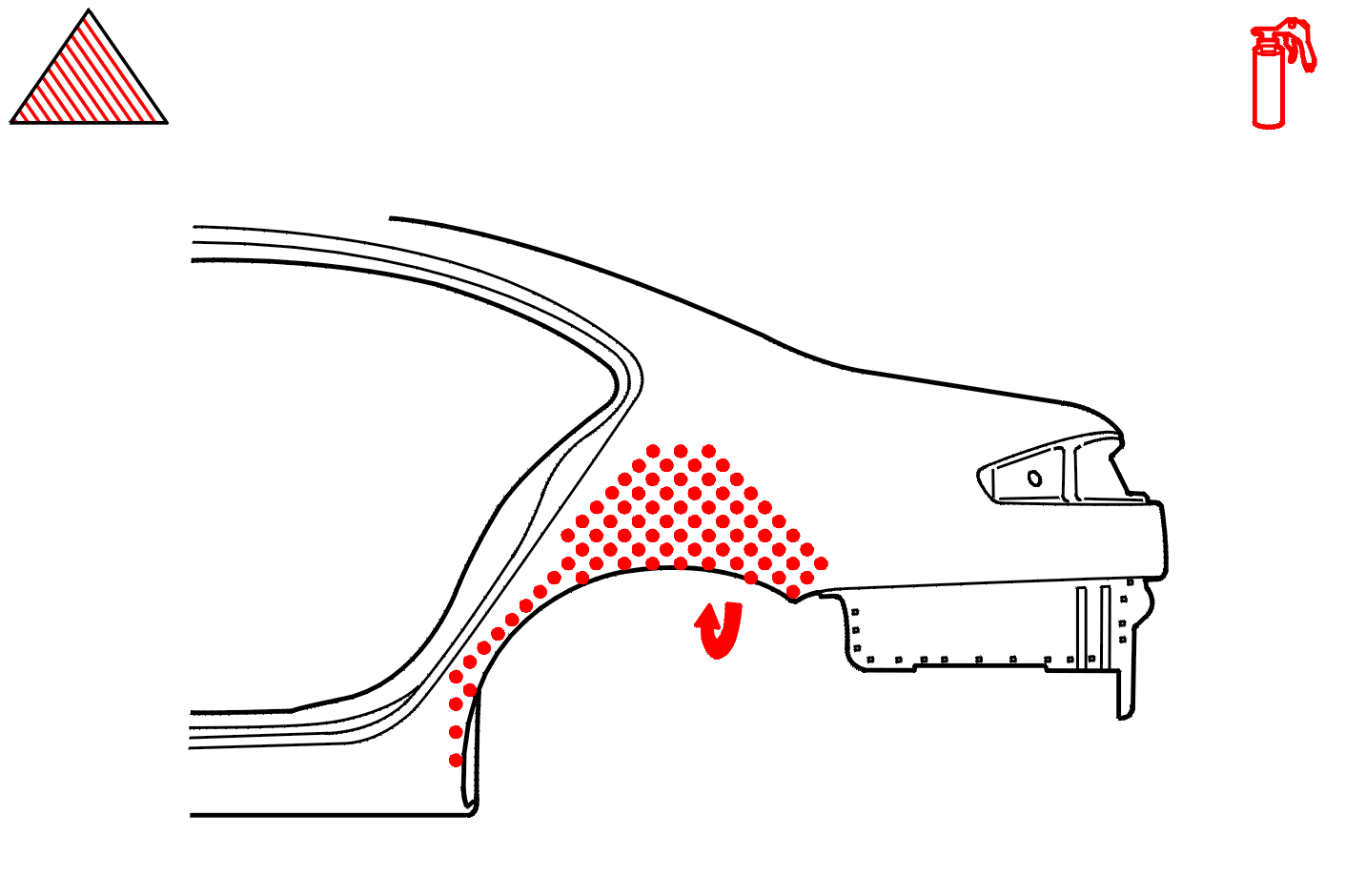

13 - PROTECCIÓN

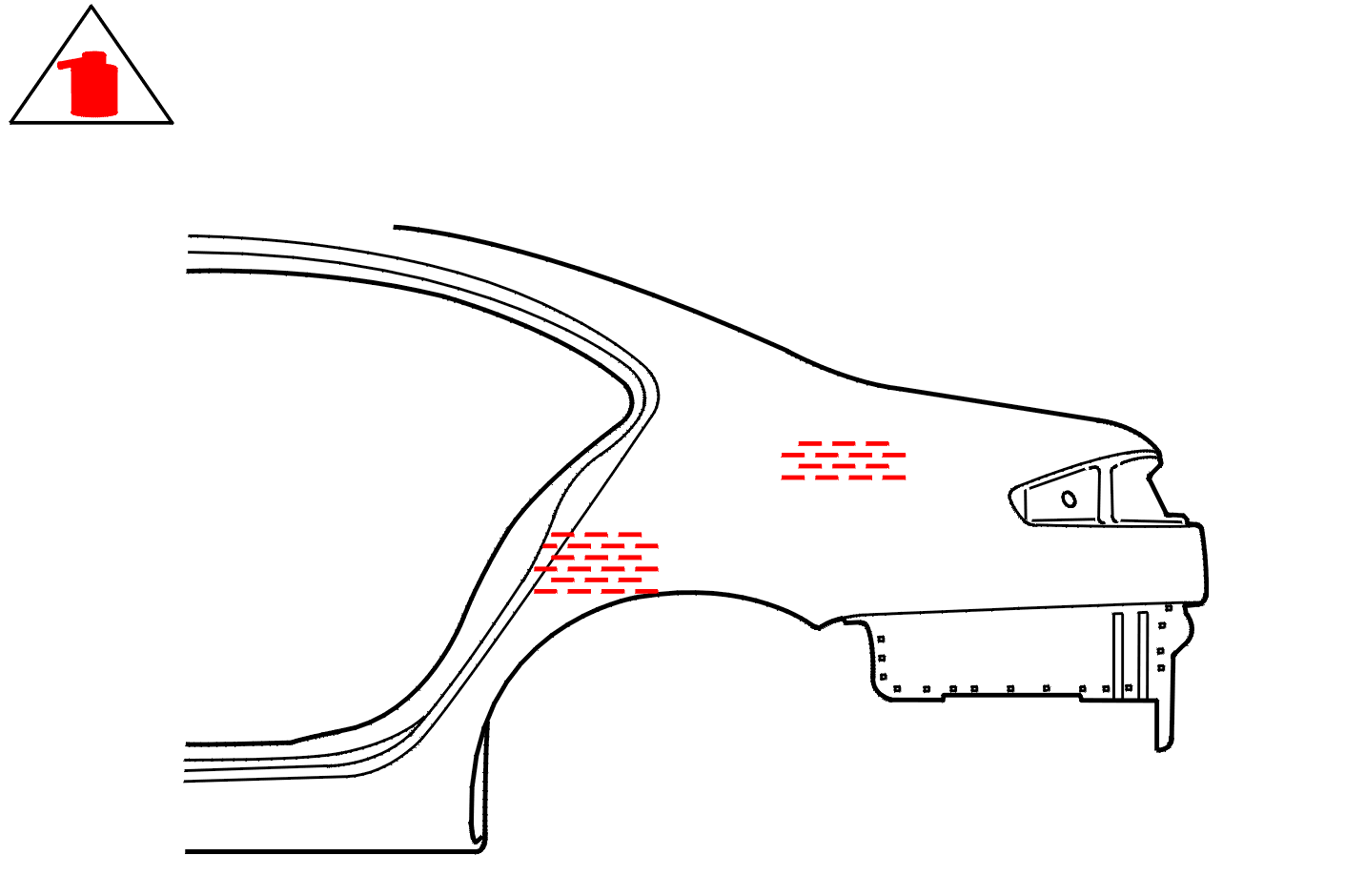

14 - ESPUMADO
