B2GB0BK1 - 607

HJUL OCH DÄCK

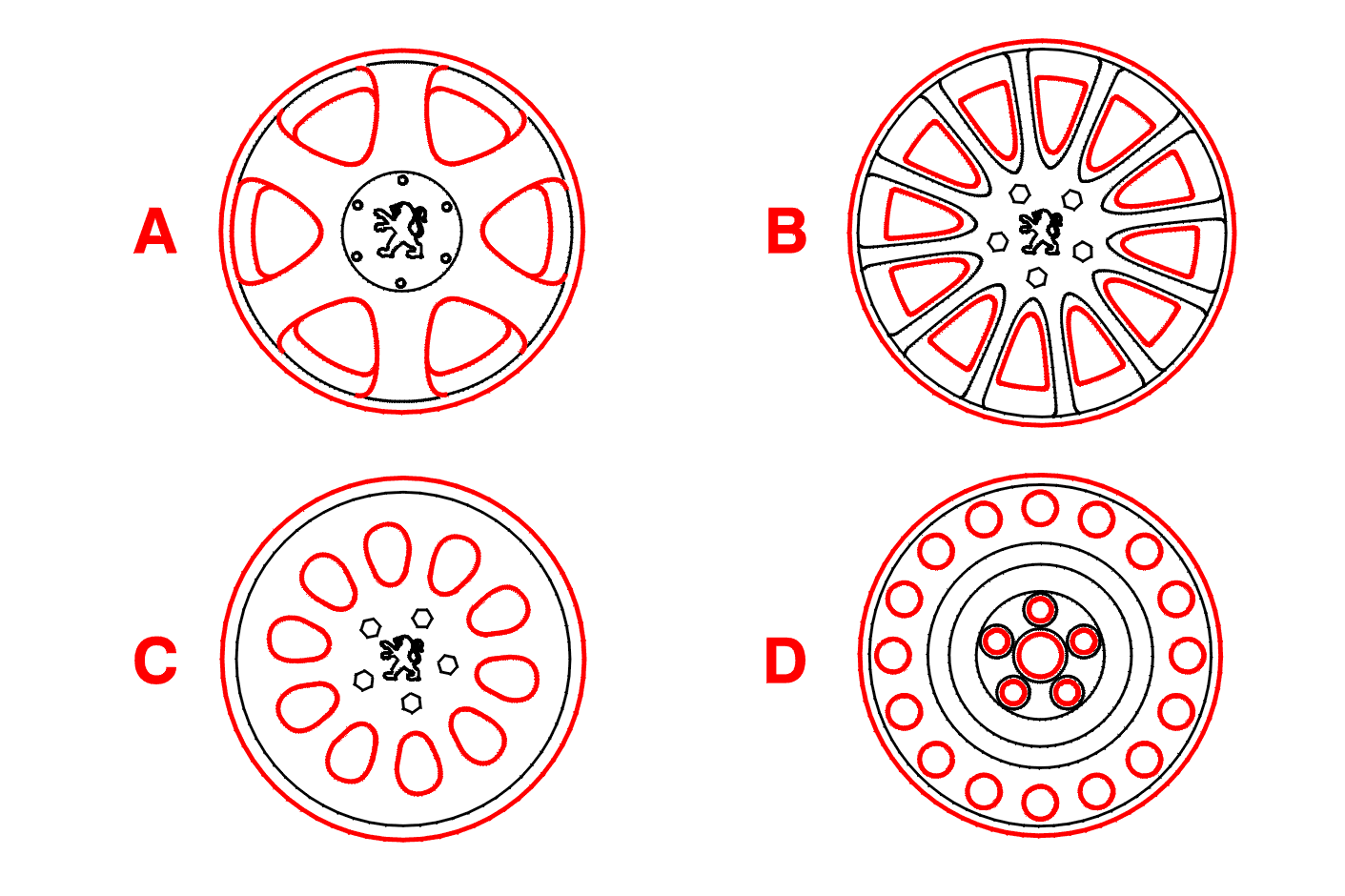

1 - IDENTIFIERING

Modell :

A - hjul FELINE
B - hjul VIVACE
C - hjul MARGUERITE
D - plåthjul

2 - TEKNISKA DATA

2 - 1 - SERIEMONTERING

däck
	(1) bensin (alla modeller) (2) diesel(förutom frankrike dom tom) (ända till numret för datum då ändringen börjar tillämpas 874989) (3) diesel (frankrike och dom tom)		Diesel förutom frankrike dom tom (från och med DAM-nummer 875089 (datum för tillämpning av ändringen))
typ av fälg	FELINE	VIVACE	MARGUERITE	FELINE
markering på fälg	7,5J17 CH 5-45	7J16 CH 5-39	7J16 CH 5-39	7,5J17 CH 5-45
däckdimensioner	225/50 R 17	225/55 R 16	225/55 R 17	225/50 R 17
MICHELIN	MMX3	MXM(*)	MXM	MMX3
PIRELLI	P6000	P6000	-	P6000
tryck fram, tom/full belastning (bar)	2.3/2.3	2.3/2.3	2.5/2.5	2.3/2.3
tryck bak, tom/full belastning (bar)	2.3/3.2	2.3/3.2	2.5/3.2	2.3/3.2
(*) bilarna är utrustade med MICHELIN Primacy däck (ända till numret för datum då ändringen börjar tillämpas 874989)

Från och med DAM-nummer 870189 (datum för tillämpning av ändringen) : hjularna är monterade med skruvar för blandad montering .

2 - 2 - VINTERDÄCK

däck
	reglementsenlig motortyp
detalj	XFX RFN RHZ 4HX 3FZ	XFX RFN RHZ 4HX 3FZ	RFN RHZ 4HX 3FZ	RFN RHZ 4HX 3FZ
däckdimensioner	225/55 R 16	225/50 R 17	225/55 R 16	225/55 R 16
fälgmärkning	VIVACE	FELINE	plåthjul	MARGUERITE
typ av fälg	7J16 CH 5-39	7,5J17 CH 5-45	7J16 H2 5-39	7J16 CH 5-39
CONTINENTAL	TS790	-	TS790	TS790
MICHELIN	PILOT ALPIN	PILOT ALPIN	PILOT ALPIN	PILOT ALPIN
PIRELLI	SNOWSPORT	SNOWSPORT	SNOWSPORT	SNOWSPORT
tryck fram, tom/full belastning (bar)	2.3/2.3	2.3/2.3	2.3/2.3	2.5/2.5
tryck bak, tom/full belastning (bar)	2.3/3.2	2.3/3.2	2.3/3.2	2.5/3.2
de angivna vinterdäck, är dem som är tillgängliga hos fabriken

OBLIGATORISKT : motorer RFN - 3FZ : MARGUERITE hjulet får under inga omständigheter användas med sommardäck .

Plåthjul :

plåtfälgen (D) får under inga omständigheter användas permanent tillsammans med ett sommardäck
plåtfälgen utan skiva 7J16 (res.delsnr. 5401.J7) passar inte ihop med alu hjulbulten (ej blandad montering) som är monterad till och med dam nr. 870089
vid användning av vinterhjul får plåthjulet inte monteras med bultar till blandad montering från dam nr. 870189

OBLIGATORISKT : med detta hjul skall man montera: hjulbultar (res.delsnr. 5405.55 ) och en navkapsel (res.delsnr. 9606.PX) .

Snökedjor :

till däcken 225 / 55 R 16 och 225 / 50 R 17 används snökedjor med res.delsnr. 9610.A5

3 - KONTROLLSYSTEM FÖR LÅGT RINGTRYCK

3 - 1 - VINTERHJUL (PLÅT)

OBLIGATORISKT : trycksensorn till alu-fälgar res.delsnr. 5430.02 får inte monteras på plåtfälgar; använd istället en vanlig ventil ; i detta fall : det är nödvändigt att frånkoppla funktionen för registrering av lågt däcktryck genom att ändra bsi boxens konfiguration via teleinkodning .

3 - 2 - VINTERHJUL (ALUMINIUM)

Om hjulen är utrustade med nya trycksensorer ; Det är nödvändigt att utföra en lagring av de nya sensorerna med DIAG 2000 testen och PROTOCTAIR (-).1244-B testen för att forcera utsändning av signaler från trycksensorerna .

4 - KONFIGURERING AV DÄCKSTORLEK I ABS ELLER ESP STYRBOXEN

OBSERVERA : om man ändrar däckstorleken, skall man ändra däckstorleken i abs eller esp styrboxen vid hjälp av konfigurering .

5 - ÅTDRAGNINGSMOMENT

Hjulbultar : 9 daNm .

Tryckgivare : 0,425 ± 0,075 daNm .
