B3FB14K1 - 607

IDENTIFIERING, TEKNISKA DATA, ÅTDRAGNINGSMOMENT (BROMSAR)

1 - IDENTIFIERING

2 - TEKNISKA DATA

2 - 1 - BROMSAR FRAM

reglementsenlig motortyp RHZ - 3FZ - RFN
4HX - 4HZ		 XFX
speciella data N.E. N.E.
bromstyp ventilerad skiva ventilerad skiva
nominell diameter (mm) 283 309
nominell tjocklek (mm) 26 32
minimitjocklek (mm) 23.9 30
max. skevhet (mm) 0.05 0.05
tjockleksvariation (max) (mm) 0.01 0.01
min. tjocklek (bromsplatta) (mm) 2 2
bromssadlar LUCAS C57 BREMBO 4 kolvar
kolvdiameter (mm) 57 2 X 38
2 X 42

N.E. : Obefintlig .

2 - 2 - BROMSAR BAK

reglementsenlig motortyp alla typer av motorer
speciella data N.E.
typ bromstrycksutjämnare elektronisk bromsfördelning
bromstyp oventilerad skiva
skivans nominella diameter (mm) 290
nominell tjocklek (mm) 10
minimitjocklek (mm) 7.9
max. skevhet (mm) 0.05
tjockleksvariation (mm) 0.01
min. tjocklek (bromsplatta) 2
bromssadlar TEVES FR133
kolvdiameter eller slavcylinder 33
nominell diameter (trumma) 185
max. diameter (mm) 186
maximal excentricitet (mm) 0.05
bromsbelägg (tjocklek X bredd) 4.5 X 30
justering av handbromsen inställningsskruv (ar) : 6 skåra(skåror)
vajer : 0.5 mm

N.E. : Obefintlig .

3 - ÅTDRAGNINGSMOMENT

märkning detalj åtdragningsmoment (daNm)
2 fästbultar för främre bromsskivor 1
3 fastsättning främre bromssadel 2.5
4 bult för främre bromssadelfäste på spindelben LUCAS : 10
BREMBO : 11

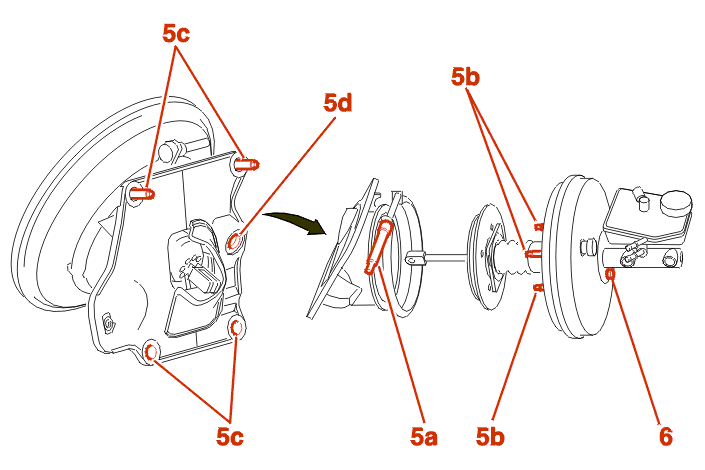

5 fästbult bromsservo 5a : 2
5b : 1.7
5c : 1.7
5d : 2
6 fästbult huvudcylinder 2
7 pedalaxelns mutter 2
8 fästbult vakuumpump 2
9 bromsledningarnas anslutningsnipplar 1.5
10 ABS-givare 1
11 pedalhus 2
15 fästbult bakre bromsfästplatta 5
16 fästbult slavcylinder hjul N.E.
17 fästbult trumma N.E.
18 fästbult bakre bromssadel 18a : 2.5
18b : 5
19 fästbult bakre bromsskiva 1
20 fästbult bromstryckutjämnare N.E.
21 inställning av bromstrycksutjämnare N.E.
22 tryckutjämnarens fjäder N.E.
23 fästbult ABS-givare 1
24 fastsättning handbromsspak 1.5
25 bromsledningarnas anslutningsnipplar 1.5

N.E. : Obefintlig .
