C4BH2NF1 - 607

VÝMĔNA VNITŘNÍHO PROFILU SESTAVENÉHO ZADNÍHO BLATNÍKU

POZOR : všechny plochy, z nichž byl odstranĕn nátĕr, musí být chránĕny schváleným postupem elektrolytického zinkování .

DŮLEŽITÉ : dodržovat základní hygienická a bezpečnostní pravidla (nosit masku na ochranu před organickými výpary - pracovat na vĕtraném místĕ) .

1 - DOPLŇKOVÁ(É) OPERACE

Výmĕna, Zadní blatník .

2 - IDENTIFIKACE NÁHRADNÍHO DÍLU

3 - SLOŽENÍ SADY NÁHRADNÍCH DÍLŮ

(1)Podbĕh zadního kola .

(2) Spodní výztuha .

(3) Přední výztuha .

(4) Zadní výztuha .

(5) Horní zadní výztuha .

(6) Spodní přepážka sloupku posledního bočního okna .

(7) Zadní část vnitřního profilu blatníku .

(8) Přední část vnitřního profilu blatníku .

(9) Přepážka zadního sloupku .

(10) Vnitřní profil sloupku posledního bočního okna .

(11) Horní výztuha zadního sloupku .

(12) Spodní příčka rámu zadního okna .

(13) Boční polička .

(14) Držák lůžka .

(15) Opĕra opĕradla .

(16) Háček upevnĕní zadního opĕradla .

(17) Spodní držák samočinné vzpĕry víka zavazadlového prostoru .

4 - DÍL(Y) POTŘEBNÝ(É) PRO PROVEDENÍ POSTUPU

5 - PŘÍPRAVA NOVÉHO DÍLU

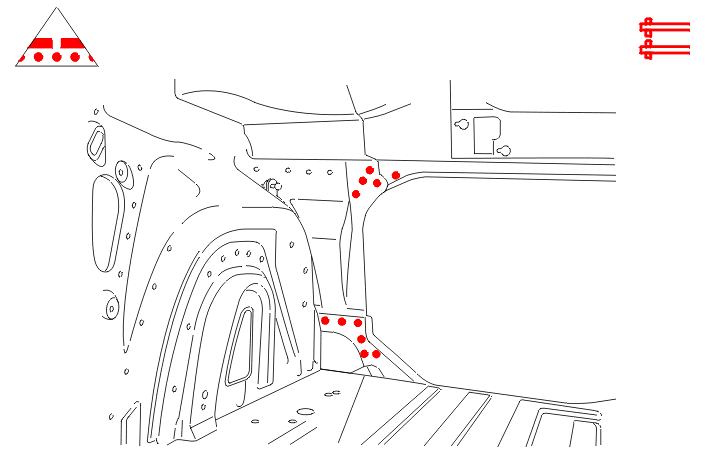

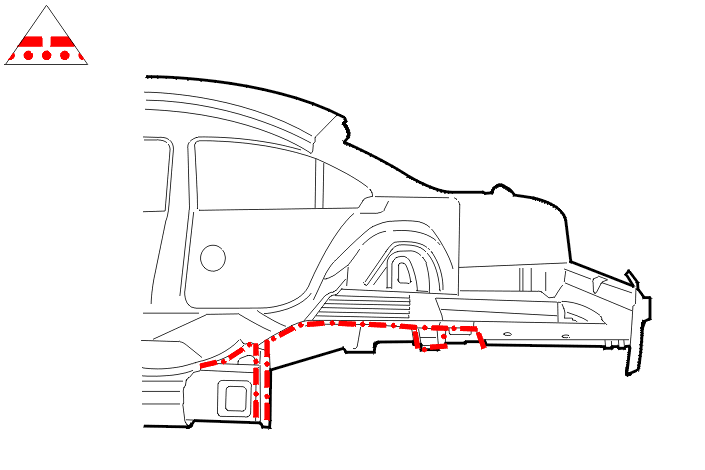

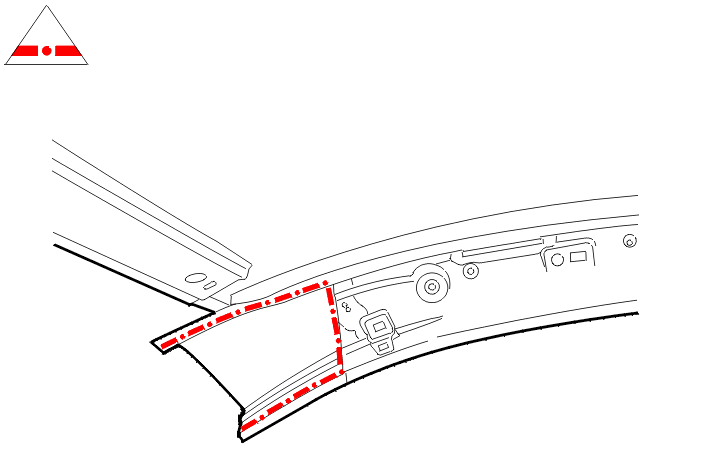

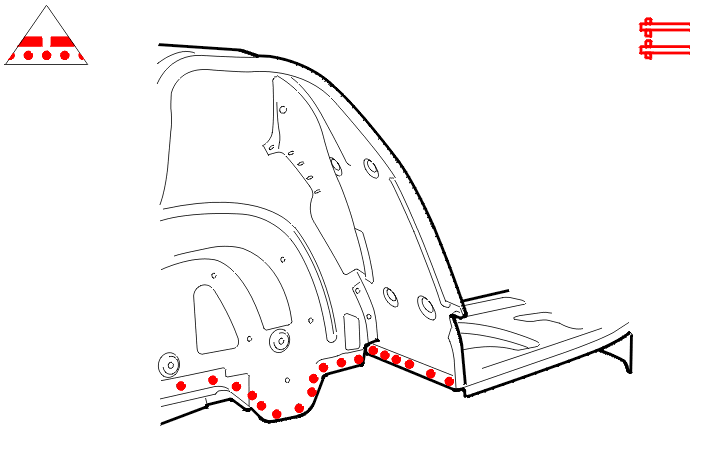

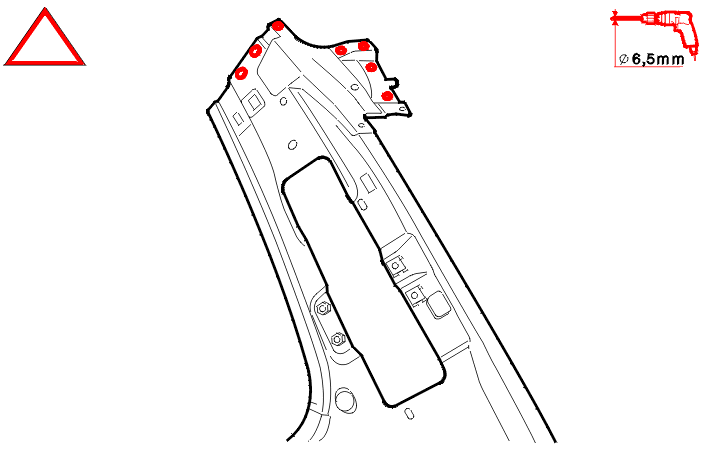

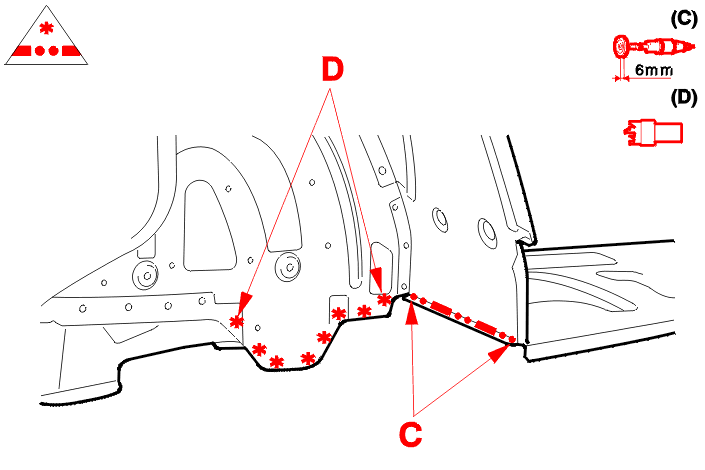

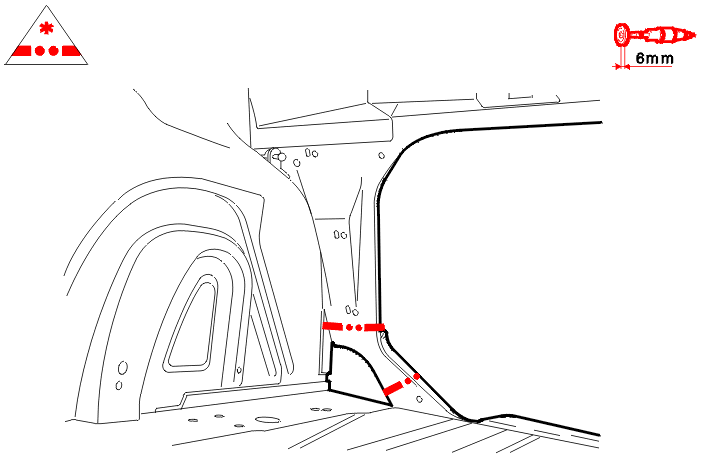

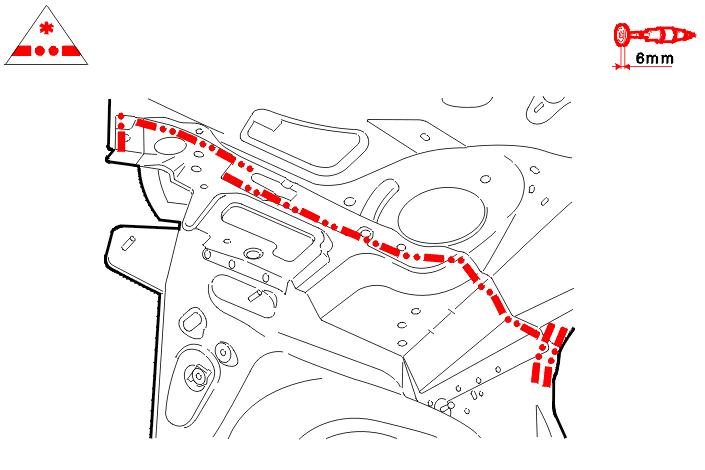

6 - ODŘÍZNUTÍ

7 - ZAČIŠTĔNÍ

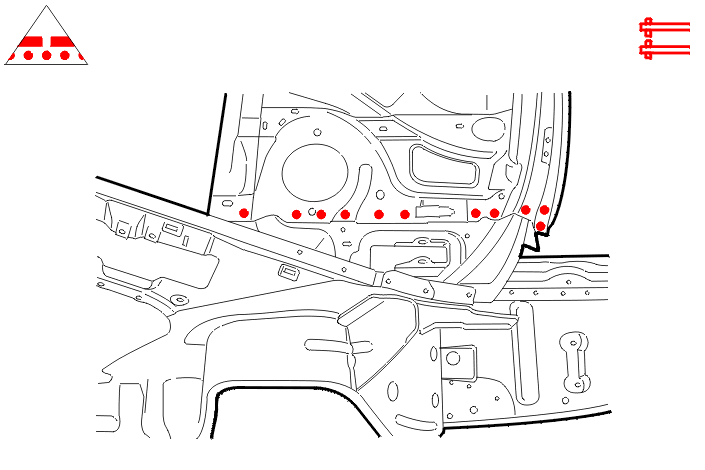

8 - USAZENÍ

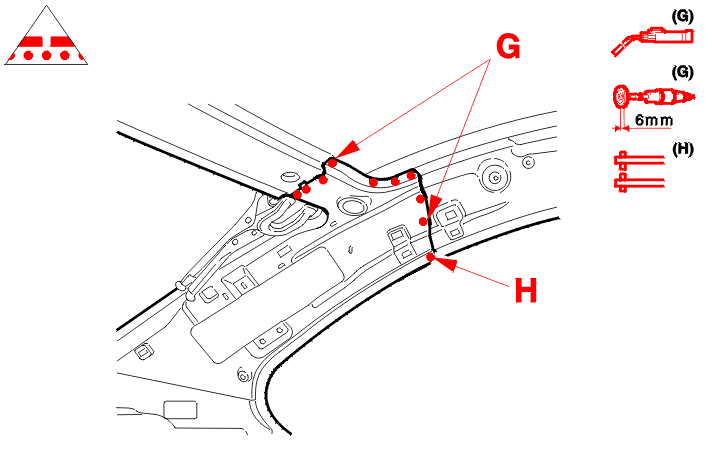

9 - PŘIVAŘENÍ

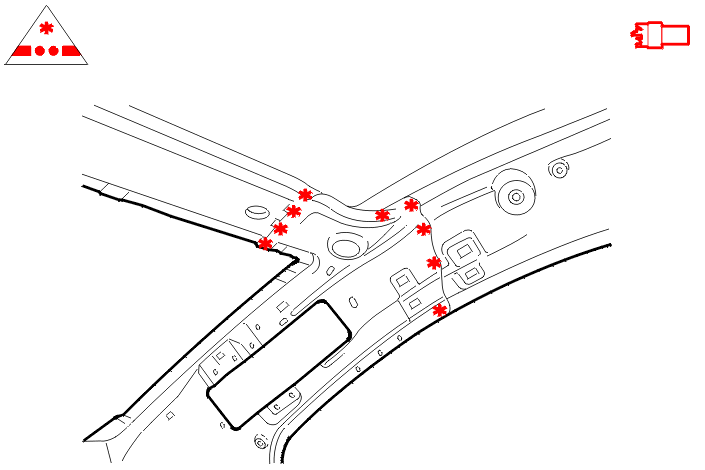

10 - UTĔSNĔNÍ
