进口汽车>>正时皮带拆装及正时图>>菲亚特 |
Brava/Bravo 1.4 12V |
|
FIAT

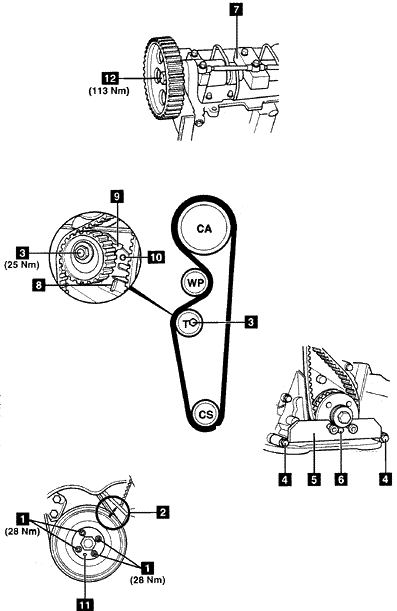

车 型:Brava 1.4 12V;Bravo 1.4 12V 年 款:1995-2000 发动机代码:182 A3.000,182 A5.000 拆卸 1.升起并支撑住汽车的前部。 2.拆下:
4.松开曲轴皮带轮螺栓1。 5.拆下:
6.松开张紧轮螺母3。 7.拆下正时皮带。 安装 1.使用工具1860831000保持住凸轮轴链轮。松开螺栓12。2.拆下油泵螺栓4。 3.在曲轴链轮的周围安装正时皮带。 4.当正时销6位于工具孔中时(1号气缸在上死点位置),安装正时工具5到曲轴链轮上。 工具号为1860901000。 5.拆下凸轮轴排气侧轴承盖螺栓。 6.松开凸轮轴进气侧的轴承盖螺栓。 7.小心地升起油管。拆下凸轮轴2号轴承盖。 8.安装正时工具7来代替2号轴承盖。工具号为1860899000。 9.拧紧所有的轴承盖螺栓到10 Nm。 10.按照下列的顺序安装正时皮带。
11.用杠杆在位置8撬张紧轮支架直到指针9在最大设定位置。使用的工具号为1860443000。拧紧张紧轮螺母3。 12.使用工具1860831000保持住凸轮轴链轮。拧紧螺栓12到113Nm。 13.从2号凸轮轴轴承上拆下正时工具。小心不要损环油管。 14.安装凸轮轴2号轴承盖。拧紧轴承盖螺栓到15Nm。 15.从曲轴链轮5上拆下正时工具。安装油泵螺栓4。 16.顺时针方向转动曲轴两圈。 17.松开张紧轮螺母3。在位置8撬张紧轮支架直到指针9和标记10对齐。使用的工具号为1860443000。 18.拧紧张紧轮螺母3到25 Nm。 19.按照拆卸的相反顺序安装部件。 20.确保曲轴皮带轮正确地安装在销子11上。 21.确保正时标记2对齐。 22.拧紧曲轴皮带轮螺栓1到28Nm. |
|
|
