■ 電阻元件的功用:

電阻元件在不同條件下具有限流的功能或升壓的功用,其決定條件如下:

(1)、電阻元件依能承載的負荷,可區分為不同的瓦特數大小,通常從1/8W、1/4W、1/2W到10W以上。

◎ 如果電阻元件為1/2,作用電壓為12伏特,則能通過的最大電流為I=1/2÷12=0.5÷12≒0.04安培。

 1安培=1000mA,因0.0此安培=40mA



◎ 此時電阻元件依瓦特數,則限制了最大能導通的電流,即為12伏特時0.04安培 (40Ma),5伏特時0.1安培(100Ma)。

(2)、電阻元件如果已固定瓦特數,如改變電阻值,則要導通所需的電壓也會改變。

◎ 如果電流固定為0.04安培,分別改用100歐姆及1000歐 姆時,導通所需要的電壓為  V= 0.04A×100Ω = 4V

V= 0.04A×1000Ω = 40V

※此條件即為升壓,但其電功也隨之提高。

P=I×V => P = 0.04A × 4V = 0.16W

P = 0.04A × 40V = 1.6W

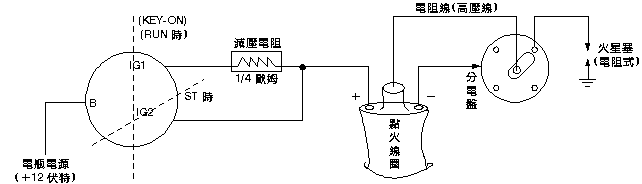

電阻元件之限流與升壓功用,在汽車點火系統上的應用實例:

◎ 減壓電阻之功用,即是限流並降壓以保護點火線圈之低壓線圈。

◎ 當點火線圈要點火時,必須升壓克服高壓線中的(電阻線)及火星塞內的電阻,因此電阻線及火星塞內之電阻,即為升壓之功能。

◎ 一般點火線圈的低壓線圈在12伏特電壓時,可導通約10安培電流,因此點火線圈之電功為P=I*V=10安培*12伏特,P=120瓦特(W);通常二次線圈的圈數是一次線圈的60-100倍時,當一次線圈與二次線圈的互感應作用會將二次線圈由12伏特升壓到240伏特,再升壓到2萬到3萬伏特,此時二次線圈的導通電流則為I=P÷V。

I=120W÷30000V=0.004A(4mA)

一般常見特質的電阻(每公分長度的歐姆值)。

銀、銅 白金鉛 炭質電極 黃鐵 大理石 酚醛樹胎 雲母鑽石 橡膠 石英玻璃
10-6 10-4 10-2 1 102 104 106 1010 1012 1014 1016 1018
0.01 1 100 10K M 10G KG 100KG 10MG

電阻串聯與並聯:

◎ 電阻串聯,則電阻值為各電阻之相加總和而增加。

◆總電阻值ΣR=R1+R2=R3

◆例如:R1、R2、R3均為10歐姆,則ΣR=10+10+10=30Ω

◎ 電阻並聯,則電阻值會比並聯中的最小電阻值還小。

◆總電阻值Σ1/R=1/R1+1/R2+1/R3

◆例如R1、R2、R3均為10歐姆,

則Σ1/R=1/10+1/10+1/10=3/10,

則ΣR=10/3=3.3Ω

◆ΣR=R1*R2/R1+R2為總電阻值

◆例如R1、R2均為10歐姆,

則ΣR=10*10/10+10=100/20=5Ω



◆固定電阻的符號:

◆可變電阻的符號:
◆光敏電阻的符號:

   (cds)

◆熱敏電阻的符號:
