十五、賓士-防滑剎車(ABS/ASR/ASD/ETS/SPS)電腦系統故障碼(16/5#,38/6#)

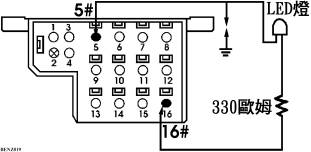

■16孔診斷座中ABS/ASD在5#孔診斷故障碼參考前節ASD系統故障碼表
|

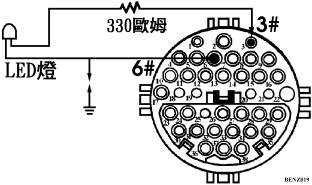

■38孔診斷座中6#孔為ABS系統故障碼讀取,故障碼表參考下表
|
◎ABS/ASR-防滑剎車/加速防滑系統:應用在濕滑及泥濘或雪地,防止車輪打滑之安全系統,裝置該配備之車輛的速率錶中有一個
指示燈,當車輪打滑時,該燈會亮,提醒駕駛人應小心開車,並限制車速,應將車輛停下來,關掉引擎,再重新發動並按下ASR按鍵上LED燈亮使ASR進入控制模式。
◎ABS/ETS/SPS-巡蹤式防滑剎車系統,診斷SPS轉向系統故障碼,可由38孔診斷座中12#孔
,讀取故障碼。
◎ABS/ASR/ETS
防滑剎車系統故障碼表:
故障碼
|
內
容
|
故障碼
|
內
容
|
1
|
系統正常
|
14
|
側向加速感知器不良
|
2
|
右前輪速感知器信號不良
|
15
|
ABS/ASRETS主電腦不良
|
3
|
左前輪速感知器信號不良
|
16
|
車速感知器信號不良
|
4
|
左後或後軸輪速信號不良
|
17
|
ABS電磁閥繼電器電源電壓太低
|
5
|
右後輪速感知器信號不良
|
20
|
ABS電磁閥超壓安全閥不良
|
6
|
左前ABS液壓電磁閥不良
|
21
|
壓力安全閥不良
|
7
|
右前ABS液壓電磁閥不良
|
22
|
壓力安全閥洩漏
|
8
|
左後或後軸ABS電磁閥不良
|
23
|
壓力安全閥作用不良
|
9
|
右後ABS液壓電磁閥不良
|
24
|
ASR控制泵浦不良
|
10
|
回油泵浦控制線路不良
|
30
|
ABS/ASR電腦與EA/ISC電腦連線不良
|
11
|
ABS電磁閥繼電器不良
|
31
|
ABS/ASR電腦與引擎電腦連線不良
|
12
|
主油壓超壓安全閥不良
|
32
|
ABS/ASR電腦與點火電腦連線不良
|
13
|
剎車燈開關不良
|
33
|
資料傳輸線(CAN)斷路或短路
|
