◎ELECTRONIC-Automatic Ride Control自動懸吊控制故障碼表

歐、美、日電腦控制系統自我診斷精華(TW-7)

儀器碼	閃燈碼	內容	儀器碼	閃燈碼	內容
11	1-1	系統正常	13	1-3	硬式懸吊繼電器不良
10	1	左後動作器不良	14	1-4	繼電器控制線路不良
20	2	右後動作器不良	15	1-5	FIRM RIDE燈不良
30	3	右前動作器不良	16	1-6	EVO轉向線路不良
40	4	左前動作器不良	22	2-2	軟式懸吊繼電器不良
50	5	軟式懸吊繼電器不良	23	2-3	硬式懸吊繼電器不良
60	6	EVO轉向線路斷路	25	2-5	FIRM RIDE燈不良
70	7	ARC控制模組不良	26	2-6	EVO轉向線路不良
12	1-2	軟式懸吊繼電器不良	0	熄滅或不閃	檢查 KEY-ON順序

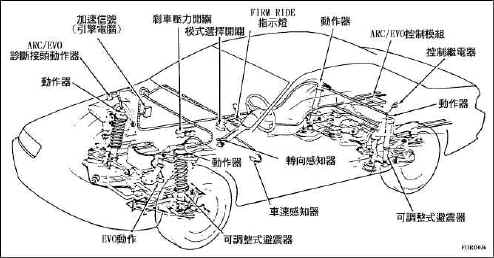

◎ARC/EVO系統元件位置圖

2.後輪電腦控制懸吊系統：

後輪電腦控制懸吊系統之控制方式與全輪電腦控制懸吊系統相同，其唯一差異為全輪電腦控制系統同時控制 4個避震器，後輪電腦控制懸吊只控制後兩輪之懸吊，而前兩輪之懸吊仍採傳統之懸吊方式。

(1).後輪空氣懸吊系統：

   ◎系統介紹：
        本懸吊系統之控制方式與MarkⅧ採用之空氣懸吊系統相似，亦有包含了EVO之轉向控制功能，且在後輪之避震器方面將傳統採用之避震彈簧廢除，而改採用空氣式彈簧並利用電磁線圈控制其懸吊硬度。採用此後輪空氣懸吊系統之車型有Crown Victoria、Grand Marquis及Town Car等。
    ◎故障碼讀取、清除及故障碼表：
        此後輪空氣懸吊系統與MarkⅧ之空氣懸吊相同需專用儀器，才可進行診斷及功能測試。
    ◎ELECTRONIC-REAR AIR SUSPENSIO(Functional Test)後輪空氣

懸吊功能測試

動作碼	英文說明	英文說明
23	Vent	排氣閥作用
26	Compress	壓縮機作用
31	Cycle CC Compressor	壓縮機循環作用
32	Cycle Vent	排氣閥循環作用
33	Cycle Air Spring Solenoid Valver	懸吊電磁閥循環作用

◎ELECTRONIC-REAR AIR SUSPENSIO後輪空氣懸吊故障碼

故障碼	英文說明	英文說明
10	Diagnostics Entered	進入診斷
11	System Checked Okay	檢查系統正常
12	No Faults Detected Perform Manual Input Checkes	系統正常
13	Fualts Detected Perform Manual Input Checkes	系統有記憶故障碼
16	EVO Error Code	電腦故障
17	EVO Error Code	電腦故障
18	EVO Error Code	電腦故障
23	Rear Vent	後排氣孔不良
26	Rear Compress	後壓縮不良
31	Air Compressor Toggle	排氣壓縮機不良
32	Vent Solenoid Toggle	排氣孔電磁閥不良
33	Spring Solenoid Toggle	空氣懸吊電磁閥不良
39	Compressor Relay Circuit Shorted	壓縮機繼電器電路短路
42	Air Spring Solenoid Shorted Or Blown Fuse	空氣懸吊電磁閥短路或保險絲燒燬
43	Air Spring Solenoid Shorted	空氣懸吊電磁閥短路
44	Ven Solenoid Shorted	排氣孔電磁閥短路
45	Compressor Relay Circuit Shorted Or Ven Solenoid Shorted	空氣壓縮機繼電器短路或排氣孔電磁閥短路
46	Height Sensor Shorted	高度感知器短路
51	No Rear Lowering Detected	無法取得低位感知器信號
54	No Rear Raising Detected	無法取得後懸吊昇起信號
68	Height Sensor Output Short	高度感知器輸出信號短路
70	Replace Module	主電腦不良
71	Height Sensoe Open	高度感知器斷路
72	Door Position Signal Not Detected	無法取得車門開關信號
74	EVO Error Code	電腦故障
80	Battery Voltage Too Low To Run Diagnostics	電瓶電壓過低或診斷迴路故障
※注意：在進行拆電瓶線時，必須將懸吊開關撥在 OFF位置，否則當點火開關KEY-ON時裝上電瓶線會造成懸吊泵浦或繼電器燒壞。

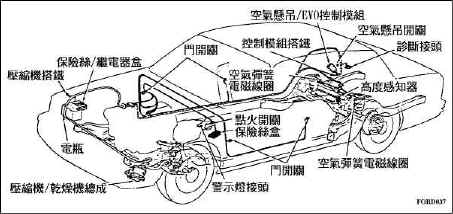

◎後空氣懸吊元件位置圖：

(2).MARKⅧ之避震器控制(SDC)系統：

   ◎系統介紹：
         SDC(Shock Damping Control)避震器控制系統與 ARC(Automatic Ride Control)系統型式與控制方式相似。皆有一剎車壓力開關控制，當剎車壓力大於750psi(52.7kg/cm2)時便會自動控制調整其懸吊為硬式懸吊，當回復正常行時，則控制模組即會回復軟式模式。
◎故障碼讀、清除及故障碼表：
      此SDC懸吊亦需使用專用儀器才可進行診斷程序。
   ◎ELECTRONIC-Shock Damping Control-MARK Ⅷ避震器控制系統

故障碼

故障碼	內容	故障碼	內容
10	左後動作器線路不良	22	軟式懸吊繼電器短路至電源
20	左後動作器線路不良	23	硬式懸吊繼電器短路至電源
10、20	動作器不良	31	剎車信號不良
11	系統正常	70	更換 SDC模組
12	軟式懸吊繼電器短路或斷路	00	診斷結束
13	硬式懸吊繼電器短路或斷路
