歐、美、日電腦控制系統自我診斷精華(TW-7)
六、福特(FORD)車系自動冷氣空調電腦自我診斷
一、福特車系採用自動冷氣空調面板型式與故障碼讀取程序。
◎型式一:
(1)發動引擎,鼓風機風速設定在〝AUTO〞位置,將功能控制設定在〝PANEL〞或在〝FLOOR〞位置。 (2)同時按下〝COOL〞鍵及〝OUTSIDE TEMP〞鍵,並在2秒內再按下〝WARM〞鍵。 (3)等待約30秒即完成自診,若故障即會顯
示故障碼。 (4)按〝OUTSIDE TEMP〞鍵〝WARM〞鍵 即可清除故障碼。 |

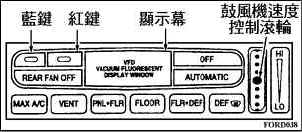

◎型式二:
(1)將點火開關KEY-ON (2)同時按下〝OFF〞鍵及〝FLOOR〞鍵
,並在2秒內.再按下〝AUTOMATIC〞鍵。 (3)等待約20秒即完成自診,若有故障,即
會顯示故障碼。 (4)按右下角〝DEF〞鍵,即可清除故障碼。 |
||

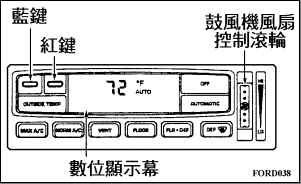

◎型式三:
(1)將點火開關KEY-ON。 (2)同時按下〝OFF〞鍵及〝FLOOR〞鍵,
並在2秒內.再按下〝AUTOMATIC〞鍵。 (3)等待約30秒即完成自診,若有故障,即
會顯示故障碼。 (4)按右下角〝DFF〞鍵,即可清除故障 碼。
|
◎型式四:
(1)將點火開關KEY-ON。 (2)同時按下〝OFF〞鍵及〝FLOOR〞鍵,
並在2秒內.再按下〝AUTOMATIC〞鍵。 (3)等待約30∼60秒即完成自診,若有故障 ,即會顯示故障碼。 (4)按右下角〝DFF〞鍵,即可清除故障碼。 |
續、福特車系採用自動冷氣空調面板型式與故障碼讀取程序。
◎型式五:
|
||
(1).將點火開關KEY-ON,同時按下〝OFF〞鍵及〝FLOOR〞鍵,並在2秒內按下〝AUTO〞鍵,等待約30秒即完成自診,若有故障即會顯示故障碼。 (2).按下〝F-DEF〞鍵,即可清除故障碼。 |
■福特(FORD)車系自動冷氣空調系故障碼對照表:
◎適用:美規/歐規全車系
故障碼 |
OBD-Ⅱ碼 |
內
容 |
故障碼 |
OBD-Ⅱ碼 |
內
容 |
10、12 |
─── |
輔助混合風門控制線短路 |
60 |
─── |
空調面板有按鍵卡住 |
16、17 |
─── |
輔助混合風門控制超過範圍 |
61 |
─── |
系統電壓高於16.5V以上 |
18 |
─── |
輔助混合風門控制動作太慢 |
80、82 |
─── |
對流/循環控制馬達 線短路 |
20、22 |
B1239 |
混合風門控制線短路 |
86、87 |
─── |
對流/循環控制馬達超過範圍 |
24、25 |
B1249 |
混合風門控制作用不良 |
88 |
─── |
對流/循環控制馬達動作太慢 |
26、27 |
─── |
混合風門控制超過範圍 |
90、92 |
─── |
功能風門馬達短路 |
28 |
─── |
混合風門控制動作太慢 |
98 |
─── |
功能風門馬達超過範圍 |
30 |
B1253 |
車內溫度感知器信號短路 |
115 |
U1073 |
引擎水溫感知器信號不良 |
31 |
B1251 |
車內溫度感知器信號斷路 |
125 |
U1041 |
車速信號不良 |
40、42 |
B1257 |
車外溫度感知器信號短路 |
135 |
U1222 |
面板燈線路不良 |
41、43 |
B1255 |
車外溫度感知器信號斷路 |
155 |
U1235 |
顯示幕資料傳輸信號不良 |
50、53 |
B1261 |
陽光感知器信號短路 |
195 |
U2005 |
空調電腦與車身電腦連線不良 |
52 |
B1261 |
陽光感知器信號斷路 |
888 |
─── |
系統正常 |
◎
AUTOMATIC A/C SYSTEM ──
自動冷氣空調故障碼
故障碼 |
英
文
說
明 |
中
文
解
釋 |
1 |
CONTROL
PANEL PROBLEM |
冷氣電腦不良。
|
2 |
BLEND
DOOR PROBLEM
|
風門控制不良。
|
3 |
IN
- CAR TEMP SENSOR
|
車內溫度感知器不良。 |
4 |
AMB
IENT TEMP SENSOR
|
大氣溫度感知器不良。 |
5 |
SUNLOAD
SENSOR
|
陽光感知器不良。 |
888 |
NO
FAUUT FOUND |
系統正常。 |
E1 1 |
REPLACE
CONTROL HEAD |
主電腦不良。 (P表示間歇性不良) |
E2 P2 |
BLEND
DOOR CANNOT REACH DESIRED POSITION
|
風門控制無法定位。 (P表示間歇性不良)
|
E3 P3 |
IN
- CAR TEMP SENSOR HAS OPEN CIRCUIT |
車內溫度感知器斷線。 (P表示間歇性不良)
。 |
E4 P4 |
AMB
IENT TEMP SENSOR HAS OPEN CIRCUIT
|
大氣溫度感知器繼線。 (P表示間歇性不良)。 |
E5 P5 |
SUNLOAD
SENSOR HAS SHORT CIRCUIT
|
陽光感知器短路。 (P表示間歇性不良) |
E6 P6 |
BLEND
DOOR TRAVEL IS OUT OF RANGE |
風量切換位置信號超過範圍。 (P表示間歇性故障) |
E7 P7 |
BLEND
DOOR CANNOT CALI BRATE |
風門位置無法定位。 (P表示間歇性故障) |
E8 P8 |
IN
- CAR TEMP SENSOR HAS SHORT CIRCUIT |
車內溫度感知器短路。 (P表示間歇性故障) |
E9 |
AMBIENT
TEHP SENSOR HAS SHORT CIRCUIT
|
大氣溫度感知器短路。 (P表示間歇性故障)。 |
字幕 全亮 |
測試完成 |
系統正常 |
※ 故障碼讀取:
方式1: (1) 將點火開關key-on。 (2) 同時按OFF及FLOOR然後放開。 (3) 2秒內按AUTO MATIC。 (4) 約等待20秒後即會顯示故障碼。
|
方式2: (1) 將點火開關key-on。 (2) 風量開在HIGH位置。 (3) 按HEAT/FLR鍵。 (4) 同時按COOL和WARM三秒直到顯示後放開。 (5)等待約20秒即會出現故障碼。 |
