歐、美、日電腦控制系統自我診斷精華(TW-7)
七、定速控制系統自我診斷
─
MAZDA、FORD、KIA
定速系統之自我診斷有兩個功能,
一為故障碼記憶讀取,
另一為開關

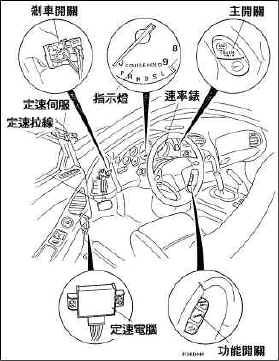

作用測試, 進行診斷可利用儀錶板上的『CRUISE』燈或由診斷座利用 LED燈及跨線方法來進行診斷。
◎定速控制系統故障碼讀取程序:—
20pin診斷座
■
適用於定速電腦18pin系統
■ 故障碼讀取程序:
(1).進行路試,當定速指示燈閃爍故障 模式時,將車輛停下,但不要關掉 引擎。 (2).如左圖跨接診斷座跨線。 (3).由定速指示燈會閃爍故障碼。 (4).只要關掉點火開關即清除故障碼。 |
■
定速控制系統故障碼表:
故障碼 |
內
容 |
故障碼 |
內
容 |
故障碼 |
內
容 |
1 |
定速電腦不良 |
11 |
定速RESUME/ACCEL 關線路不良 |
23 |
檔位開關或離合器開關不良 |
2 |
伺服器線路不良 |
13 |
定速SET/COAST開關線路不良 |
31 |
剎車燈開關線路不良 |
3 |
車速信號不良 |
15 |
剎車燈開關信號不良 |
33 |
車速信號低於25MPH以下 |
■利用儀錶板上『CRUISE』指示燈進行,
定速系統自我診斷的程序:
◎ |
故障碼讀取:
─
C/C |
(1).點火開關Key-On。
(2).定速開關(CRUISE
MAIN)也按在ON。
(3).按住(RESUME/ACCEL)按鍵
3秒鐘以上。
(4).此時『CRUISE』燈會亮,3秒後再熄滅2秒後即開始閃爍故障碼
,如果沒有任何故障碼時,燈即不會閃爍。
◎ |
故障碼清除:
─
C/C |
(1).先關掉(CRUISE
MAIN)到
OFF。
(2).再關掉點火開關。
(3).發動引擎並加速到16公里/小時以上,即可清除故障碼。
◎ |
定速故障碼
─
C/C |
故障碼 |
內
容
|
1 |
*
定速伺服,
剎車開關,
線路不良或電腦搭鐵不良。
|
5 |
*
STOP 20A 保險絲不良或電腦供電,
電源不足。
|
7 |
*
剎車信號一直在作用狀態。
|
11 |
*
SET/COAST 開關一直在作用狀態的信號。
|
15 |
*
定速電腦不良。
|
◎ |
開關功能測試
─
C/C |
(1).點火開關
ON,並確認定速是關掉的。(CRUISE燈是熄)。
(2).將變速箱檔位不要放在N或P檔。
(3).同時按下(RESUME/ACCEL
鍵及CRUISE
MAIN鍵),此時
『CRUISE』燈會亮。
(4).然後放開以上兩個鍵。
(5).此時當你按下任何一個按鍵時,CRUISE燈均會閃爍一個碼,
表示確認開關在作用。(請參閱開關功能測試碼表)。
(6).當要離開該功能時,只要OFF定速開關及點火開關即可以。
◎ |
開關功能測試碼表
─
C/C |
|
|
■ 利用診斷座TSC搭鐵,FSC接LED燈進行自診的程序:
■
故障碼清除程序
─
C/C
(1).先關掉(CRUISE
MAIN)到
OFF。 (2).再關掉點火開關。 (3).發動引擎並加速到
16公里/小時以上,
即可清除故障碼。 |
