三、ISUZU(五十鈴)後輪ABS系統故障診斷

(一).故障碼讀取

(1).點火開關"OFF"。

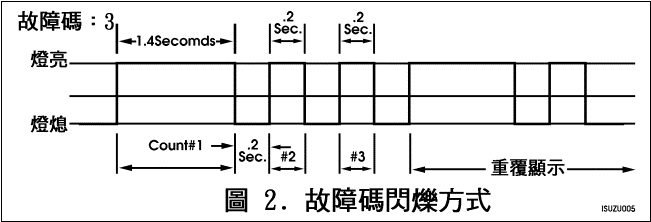

(2).將儀表板左下方診斷接頭利用跨線跨接至搭鐵處。(3).點火開關"ON"，由儀表板上ABS 警示燈讀取故障碼(4).進入診斷模式時，在一長段閃爍前，會先有一短暫
      起始碼(有時短暫起始碼會不顯示，因為已進入開始
      閃碼程式)，如圖2。



(二).故障碼清除

故障部份檢修完畢後，將點火開關"KEY ON" 5秒以上後"KEY OFF"。

(三).故障碼表

故障碼

故          障          原          因

故障碼

故    障    原    因

2

絕緣電路斷路或ECM故障

9

車速感知器電阻過高

3

洩壓電路斷路或ECM故障

10

車速感知器電阻過低

4

鎖定電磁閥開關閉路

11

剎車燈開關故障(車速高於35MPH以上時)

5

後洩壓閥動作過載(車輛正常或急剎車時)

13

ABS電腦(ECM)不良

6

車速感知器信號錯誤(車輛行駛中)

14

ABS電腦(ECM)程式錯誤

7

絕緣輸出信號錯誤或防鎖電磁閥線路短路到搭鐵

15

ABS電腦ECM記憶體故障

8

洩壓輸出信號錯誤或防鎖電磁閥線路短路到搭鐵
