歐、美、日電腦控制系統自我診斷精華(TW-7)
拾柒、MITSUBISHI/HYUNDAI(三菱/現代)車系自我診斷
一、Mitsubishi(三菱)車系引擎自我診斷
◎適用車種：電腦控制引擎全車系。
◎故障顯示：跨接LED燈在診斷座上，以閃熄方式讀取。
◎讀取方法及清除程序：
|
診 斷 接 頭 與 跨 接 LED 燈 |
|
|
|
|
|
|
◎LED或電錶讀取引擎故障碼。
|
|
|
|
◎故障碼閃爍示意圖：
|
|
|
|
■三菱車系診斷座─12PIN與16PIN功用圖示：

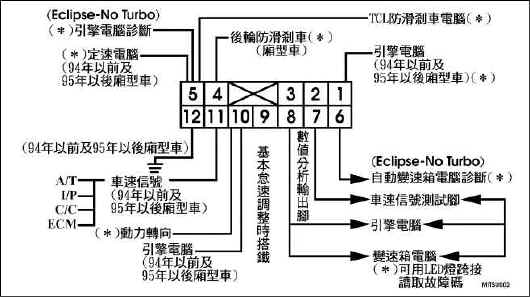

■12PIN診斷座
■

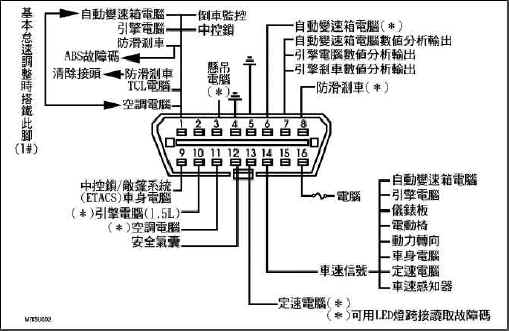

16PIN — OBD-Ⅱ診斷座
