一、引擎系統自我診斷
(一).概述
ROVER車系所採用的引擎電腦系統,概略可為兩型,第一型為"模組化引擎控制

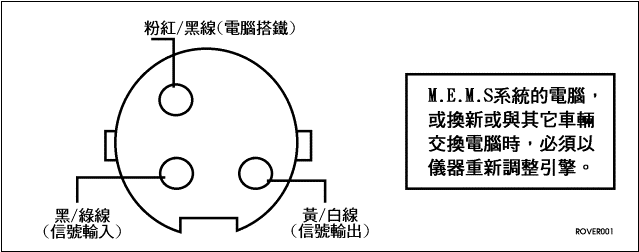

系統"(M.E.M.S)。採用這種型式的引擎,其診斷必須由儀器來進行,M.E.M.S系統
的電腦含有數值分析的功能,其診斷座如圖1。
另一型則為Rover與Honda合作生產的PGM-FI系統,早期的PGM-FI系統在自診時
,只須將鎖匙開關打開(不發動),故障碼由引擎電腦上的紅色LED"閃爍次數"來決定;
新型的PGM-FI系統,則被採用在'93年以後的620/623車型上,此系統必須將兩PIN
的診斷座跨接,鎖匙打開後,故障碼即出現在儀錶U
故障指示燈,或電腦上面的LED燈。
(二).自診速查表
經由上面的說明,我們可以整理ROVER出車系有自診功能的電腦如下:
1.M.E.M.S系統:必須由原廠儀器或Scanner進行診斷,引擎電腦具有數值
分析功能。
2.PGM-FI(1):鎖匙Key-On,自動閃爍故障碼,可經由儀表或電腦上的LED
來讀取;200/400車系故障碼為0∼19號,825車系故障碼為0∼14號,
827車系故障碼為0∼18號。
3.PGM-FI(2):跨接兩
PIN診斷座後,由儀表或電腦上的LED來讀取;
620/623車系故障碼為0∼43號。
下面的表格中,我們依據年份、車型、排氣量排列,以便查詢故障碼表
及診斷方式,排氣量中的MPI表示多點噴射,CPI表示單點噴射;TURBO表示渦輪增壓。 |
