三、SUZUKI
ABS系統故障診斷

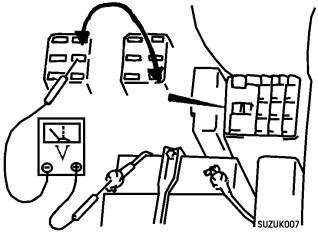

(一).SUZUKI防滑剎車故障碼─利用跨接讀取故障碼。
■適用於6+6孔及10孔診斷座
◎10孔診斷座─後輪防滑剎車系統
◎6+6孔─防滑剎車系統
■診斷時必須路試,當
■診斷時依上圖跨接,然後將
"BRAKE"燈亮時,不要
點火開關KEY-ON讀取電錶或
將引擎熄火,依上圖跨接
LED的故障碼。
,由儀錶板"BRAKE
"燈
■故障碼清除,則先將點火開關
閃碼,當點火開關KEY-OFF
KEY-OFF,然後跨接4、5孔時,
自動清除故障碼,只有故障碼
再將點火開關KEY-ON等待10秒
4和5必須拆電瓶才可清除。
以上,再KEY-OFF,即可取開
跨線,即完成清除故障碼程序。
※故障碼對照表,參考下一頁。
◎後輪防滑剎車故障碼表:
◎6+6孔─防滑剎車清除故障碼跨接圖示
故障碼
|
內
容
|
故障碼
|
內
容
|
2
|
阻隔電磁閥斷線
|
8
|
釋放電磁閥短路
|
3
|
釋放電磁閥斷線
|
9
|
輪速感知斷線
|
4
|
限壓閥設定開關一直閉合
|
10
|
剎車燈開關線路不良
|
5
|
釋放閥作用不當
|
11
|
輪速感知器短路
|
6
|
輪速信號不良
|
13
|
防滑剎車電腦不良
|
7
|
阻隔電磁閥短路
|
—
|
—
|
