歐、美、日電腦控制系統自我診斷精華(TW-7)

二、Audi/VW引擎故障診斷：

(一).Audi/VW引擎配置診斷座型式種類可歸納為六種，分別詳示如下：

(1).Mono ─ 單點噴射引擎。

(2).在儀錶板左側或音響正上方或排檔桿面板旁有一個"CHECK"燈。

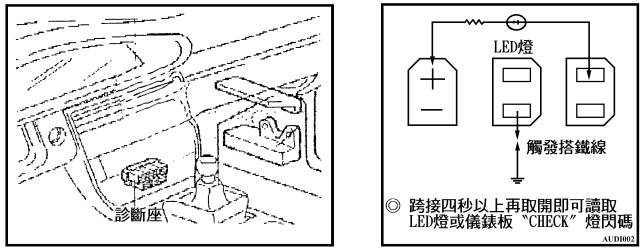

(3)在儀錶板下方或保險絲盒中        (4)Audi-KE-Ⅲ引擎在保險絲盒有中

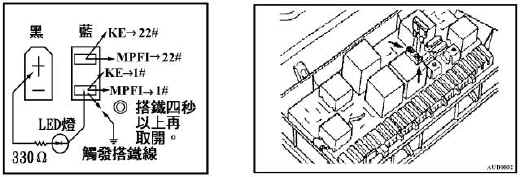

兩個診斷座：                      的汽油泵浦繼電器,插入

                                    保險絲後再取出來讀取故障

                                    碼。

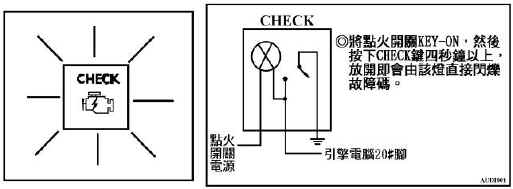

◎由儀錶板〝CHECK〞燈閃碼。

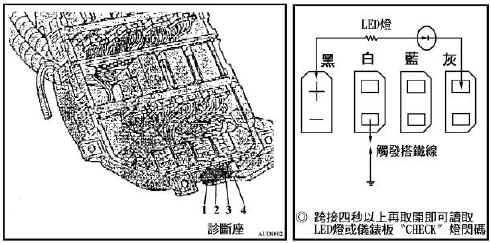

(5)排檔桿前方或保險絲盒內有三個診斷座。

 (6)排檔桿或保險絲盒內有四個診斷座。

(二).Audi/VW引擎診斷注意事項：

(1).讀取故障碼時,必須先將點火開關KEY-ON或引擎運轉後再跨接

LED燈及觸發搭鐵四秒以上,即可讀取故障碼。

(2).進行元件動作測試時應將點火開關KEY-OFF,接上LED燈及觸發

   搭鐵線,然後將點火開關KEY-ON,5秒後取開搭鐵線,即進入第

   一項"動作測試項目"。

(3).清除故障碼時,只要拆開電瓶線一分鐘以上,再裝回即可,然後

進行"電腦設定模式"即可。

(三).Audi/VW引擎自我診斷功能說明：

(1).引擎故障碼讀取:係利用LED燈與觸發搭鐵四秒鐘再取開,即可

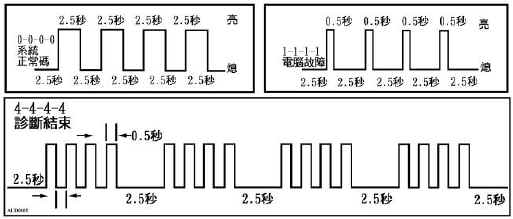

讀取LED燈閥爍碼,每搭鐵一次會閃一組故障碼,直到閃4-4-4-4表示診斷結束。

(2).當取開搭鐵線時，會先亮再熄，然後閃一次為診斷開始，搭鐵

再閃故障碼，每組故障碼之間會閃一下為間隔碼。

(A).引擎故障碼讀取步驟：

(a).將點火開關key-OFF,跨接LED燈,然後將引擎發動或將點火開關

KEY-ON。

(b).保持引擎在怠速(應低於1300RPM以下),將觸發線搭鐵四秒以上

再取開,即可由LED燈或CHECK燈讀取閃碼。

(c).如要讀取下一組故障碼,再重覆步驟(b),直到閃4-4-4-4或0-0-0-0

表示讀碼結束。

(B).故障碼清除方法  1(參考圖(4)所示)

1.KEY OFF。

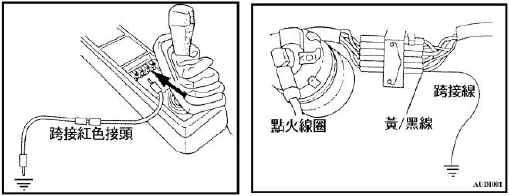

2.將汽油泵上的保險絲(或是跨接線)保持跨接4秒以上然後拔掉。

3.重覆步驟二，3次以上，直到LED燈亮出4-4-4-3為止。

4.再接上保險絲(或跨接線)10秒以上。

5.如果LED燈(或故障燈)一直亮著，表示故障碼已完成 消除，可以

拆掉保險絲(或跨接線)了。

方法2(參考圖(2)所示)：

1.按下開關，然後KEY ON，15秒後KEY ON。

2.如果故障燈亮起，表示故障碼已清除。
