歐、美、日電腦控制系統自我診斷精華(TW-7)
四、Audi/VW(奧迪/福斯) ABS系統故障診斷
|
|
ABS(防鎖剎車系統)的診斷接頭(灰色)，亦裝置在排檔桿前方，經由
LED測試燈和跨接線，即可讀取ABS的故障碼，供迅速查出故障所在。
◎故障碼讀取
行駛時ABS若有故障，儀錶板的ABS警示燈會亮，可由下列方法
讀取故障碼和清除。
1.點火開關OFF。

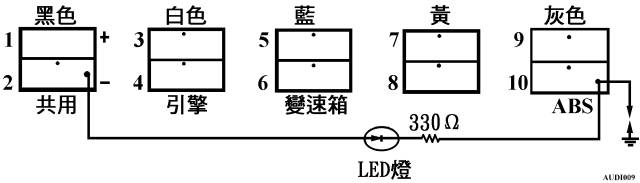

2.將LED(發光二極體)測試燈，連接在診斷接頭2號和10號位置。
並以跨接線跨接2號和10號位置。
3.點火開關ON，約四秒後，拆下2號和10號的跨接線。
4.注視LED測試燈，讀取四位數的故障碼。
5.若ABS沒有故障，會以4444碼表示系統正常。
6.若自我診斷輸出結束，會以四個2.5秒時間，連續閃示，為0000
結束碼。通常故障碼的閃示時間為0.5秒，而2.5秒的閃示時間為0，
以免誤判為1111控制電腦損壞。
◎故障碼清除
1.檢修後，再以LED測試燈連接2號和10號位置(診斷接頭)，以及2號
和10號跨接線。
2.點火開關ON，至少在5秒後，拆下2號和10號跨接線。
3.若LED測試燈和儀錶板警示燈仍亮著，則在跨接2號和10號(診斷
接頭)跨接線，亦在5秒以上，然後取下跨接線，LED測試燈熄滅，
表示故障碼已清除。
■Audi/VW(奧迪/福斯)ABS故障診斷
|
故
障
碼 |
故
障
情
況 |
|
|
(自診讀出) |
(儀器專用) |
|
|
0000 |
|
診斷結束
|
|
1111 |
65535 |
電腦故障記憶或診斷開始
|
|
1211 |
|
右後進油電磁閥不良
|
|
1212 |
|
左後進油電磁閥不良
|
|
1213 |
|
右後出油電磁閥不良
|
|
1214 |
|
左後出油電磁閥不良
|
|
1221 |
00277 |
左前ABS電磁閥不良
|
|
1223 |
00279 |
差速鎖定(EDL)電磁閥
No.1不良 |
|
1234 |
00280 |
差速鎖定(EDL)電磁閥
No.2不良 |
|
1233 |
00283 |
左前車速感知器不良
|
|
1234 |
00284 |
右前ABS電磁閥不良
|
|
1241 |
00285 |
右前車速感知器不良
|
|
1242 |
00286 |
左後ABS電磁閥不良
|
|
1243 |
00287 |
右後車速感知器不良
|
|
1244 |
00289 |
左後ABS電磁閥不良
|
|
1311 |
00290 |
左後車速感知器不良
|
|
1312 |
|
壓力開關/液面開關不良
|
|
1313 |
|
液壓系統油壓不足
|
|
1334 |
00301 |
ABS泵浦線路不良
|
|
1341 |
00302 |
ABS電磁閥繼電器
|
|
|
00526 |
剎車燈開關不良
|
|
2234 |
00532 |
電源供應不良
|
|
3231 |
|
剎車踏板感知器不良
|
|
3241 |
00597 |
車速感知器信號不良
|
|
4133 |
|
ABS液壓泵浦總成不良
|
|
4141 |
01278 |
差速鎖定(EDL)斷電繼電器不良
|
|
4342 |
00668 |
差速鎖定(EDL)電源供應不良
|
|
4444 |
00000 |
系統正常
|
