■ABS故障碼對照表 ─ 適用26pin、35pin、83pin防滑剎車系統：

歐、美、日電腦控制系統自我診斷精華(TW-7)

(三).16+20pin ─ (ABS)防滑剎車電腦系統自我診斷：

◎適用 ─ MARCH、MICRA(K11) ─ 配備 N-CVT自動變速箱。

■故障碼讀取程序：

(1).進行道路行駛，以 30KPH以上車速行駛 1分鐘以上。

(2).停止車輛，並將引擎熄火後

，點火開關轉到ON位置。

(3).踩放一次剎車踏板，然後

如右圖跨接13#、12#腳，與搭鐵道通0.5秒以上。

(4).此時儀錶板"ABS"故障燈即

會開始閃爍兩次"4下"表示

進入診斷，接著開始閃爍

故障碼。

※在讀碼過程中不可踩剎車路板，否則必須重新執行。

◎故障碼對照表：

※輪速感知器電阻：800～1200Ω。

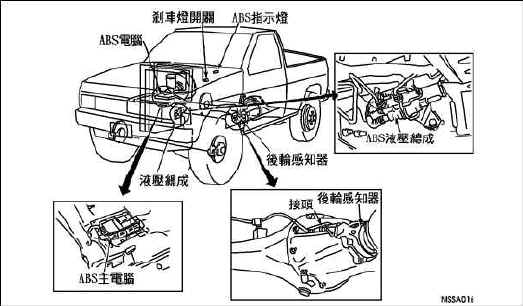

(四).NISSAN ─ 17pin後輪ABS防滑剎車自我診斷：

■17pin後輪ABS防滑剎車故障碼讀取程序：

(1).進行道路試車，使車速達

40KPH以上保持1分鐘以上。

(2).不要將引擎熄火，如右圖將

診斷座中1#腳搭鐵(17pin

電腦中7#腳紅/綠線)。

(3).此時會由"ABS"指示燈連續

閃爍一組故障碼；一次只

顯示一組。

◎故障碼對照表：

■故障碼清除程序：拆開電瓶線2分鐘以上，或讀出故障碼後在12.5秒內搭

鐵1.5秒取開1.5秒三次以上即可。

(五).Infiniti ─ Q45車系 ─ 35pin ABS防滑剎車故障碼讀取：

(1).當ABS系統偵測到故障時，儀錶板上"ABS"燈會亮。

(2).進行道路行駛，使車速達30KPH以上，並保持1分鐘以上。

(3).將車輛停住，並保持引擎繼續運轉。

(4).打開後車廂，ABS電腦位於左後方，在ABS電腦上有一個LED燈，

你去讀取計算閃爍的次數即為防滑剎車ABS系統的故障碼。

(5) 每次只會顯示一組故障碼，必須先修護後，若有其它故障碼，則重

覆步驟(2)～(4)。

◎Q45車系：35pin ─ ABS電腦故障碼對照表。

＊當故障修護後故障會自動清除。
