歐、美、日電腦控制系統自我診斷精華(TW-7)
◎續OBD系統故障碼表
|
OBDⅠ(1) |
OBDⅡ |
內 容 |
|
|
17801-17803 |
P1393-P1395 |
17801-17803 |
點火線圈輸出 1∼3段電路異常 |
|
— |
P1396
|
17804 |
轉速感應齒不良
|
|
17808 |
P1400
|
17808 |
EGR閥門電路不良
|
|
17810 |
P1402
|
17810 |
EGR閥門電路短路
|
|
17815 |
P1407
|
17815 |
EGR溫度感知器信號過低
|
|
17816 |
P1408
|
17816 |
EGR溫度感知器信號過高
|
|
17817 |
P1409
|
17817 |
EVAP碳罐調節閥電路不良
|
|
17818 |
P1410
|
17818 |
EVAP碳罐調節閥短路
|
|
17819 |
P1411
|
17819 |
右側空氣限流閥(二次空氣噴射) |
|
17822 |
P1414
|
17822 |
右側空氣管洩漏(二次空氣噴射) |
|
— |
P1417
|
|
燃油油平面感知器信號過低
|
|
— |
P1418
|
17826 |
燃油油平面感知器信號過高
|
|
17828 |
P1420
|
17828 |
二次空氣控制模組電路不良
|
|
17830 |
P1422
|
17830 |
二次空氣閥電路短路
|
|
17832 |
P1423
|
17832 |
左側空氣流量過低
|
|
17832 |
P1424
|
17832 |
左側空氣流量洩漏
|
|
17842 |
P1434
|
17842 |
二次空氣噴射泵浦繼電器短路
|
|
17844 |
P1436
|
17908 |
二次空氣噴射泵浦繼電器線路不良 |
|
— |
P1470
|
17878 |
EVAP控制系統電路不良
|
|
— |
P1471
|
17879 |
EVAP控制系統電路短路
|
|
— |
P1475
|
17883 |
EVAP控制系統電路不良/斷路
|
|
— |
P1476
|
17884 |
EVAP控制系統電路不良/真空不足
|
|
17908 |
P1500
|
17908 |
燃油泵繼電器電路不良
|
|
17912 |
P1504
|
17912 |
進氣系統旁通閥
|
|
17913 |
P1505
|
17913 |
怠速接點未接合
|
|
17914 |
P1506
|
17914 |
怠速接點未張開
|
|
17917 |
P1509
|
17917 |
IAC電路不良
|
|
17918 |
P1510
|
17918 |
IAC電路短路
|
|
17919 |
P1511
|
17919 |
進氣歧管轉換閥電路不良
|
|
17920 |
P1512
|
17920 |
進氣歧管轉換閥電路短路
|
|
17978 |
— |
— |
引擎電腦不良
|
|
18008 |
P1600
|
18008 |
第 15腳電壓值低
|
|
— |
P1602
|
18010 |
第 30腳電壓值低
|
|
— |
P1606
|
18014 |
ABS電路不良
|
|
— |
P1611
|
18019 |
故障指示燈線路/ 變速箱短路
|
|
18020 |
P1612
|
18020 |
引擎電腦不良(Coded)
|
|
— |
P1613
|
18021 |
故障指示燈斷路
|

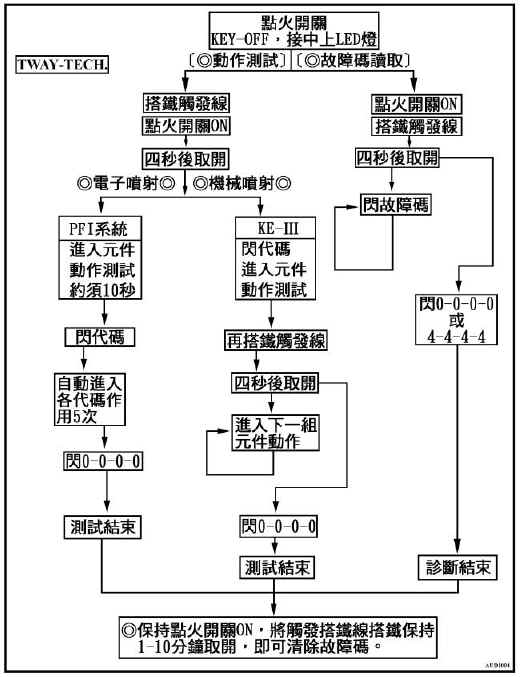

(七).Audi/Vw引擎自我診斷流程示意圖：
■引擎元件動作測試：該項測試係必須是引擎靜態下進行，不可發動引擎
進行該項檢測，不然電腦會記憶不正常故障碼；該元件測試是針對被控
元件由主電腦直接持續動作，提供檢測修護判定。
■元件測試步驟程序：
(1).將點火開關 KEY-OFF，將 LED燈及觸發線搭鐵。
(2).將點火開關 KEY-ON，四秒以後拆開觸發線搭鐵。
(3).此時 LED燈或"CHECK"燈會閃一組代碼，電子噴射引擎須等約
10秒才開始閃代碼。
(4).代碼閃爍同時，元件也會件用；在PFI電子噴射系統每組代碼
作用5次後自動進行下一組代碼動作，而KE-Ⅲ系統，必須重覆搭鐵觸發線四秒再取開，才會進入下一組代碼進行動作測試。
(5)直到閃0-0-0-0碼時代表測試結束。
(6)然後將觸發線搭鐵保持1到10
分鐘清除故障碼。
■各系統電腦元件測試項目：
◎當進入元件測試時，LED燈或"CHECK"燈會閃一組碼，代表一個
元件在作用，各系統作用順序會有一此不同，但代碼相同。
|
代碼 |
KE-CIS-E |
代碼 |
PFI電子噴射 |
代碼 |
PFI電子噴射 |
|
4341 |
差壓電磁閥作用 |
4411 |
第 1#缸噴油咀 |
4312 |
EGR頻率電磁閥 |
|
4343 |
碳罐電磁閥
|
4412 |
第 2#缸噴油咀 |
4333 |
進氣電壓電磁閥 |
|
4431 |
怠速馬達作用
|
4413 |
第
3#缸噴油咀
|
4334 |
O2加熱繼電器
|
|
4443 |
冷車增濃噴油咀 |
4414 |
第
4#缸噴油咀
|
4343 |
碳罐電磁閥
|
|
0000 |
測試結束
|
4421 |
第
5#缸噴油咀
|
4431 |
怠速馬達作用
|
|
— |
— |
4422 |
第
6#缸噴油咀
|
4442 |
釋壓電磁閥
|
|
— |
— |
4423 |
第
7#缸噴油咀
|
4443 |
汽油泵繼電器
|
|
— |
— |
4424 |
第
8#缸噴油咀
|
0000 |
測試結束
|
