| 空调电路图(自动空调)(3.0L) |
| 空调电路图(手动空调)(3.0L) |
| 模拟式仪表板电路图(3.0L) 1
2 |
| ABS电路图(3.0L) |

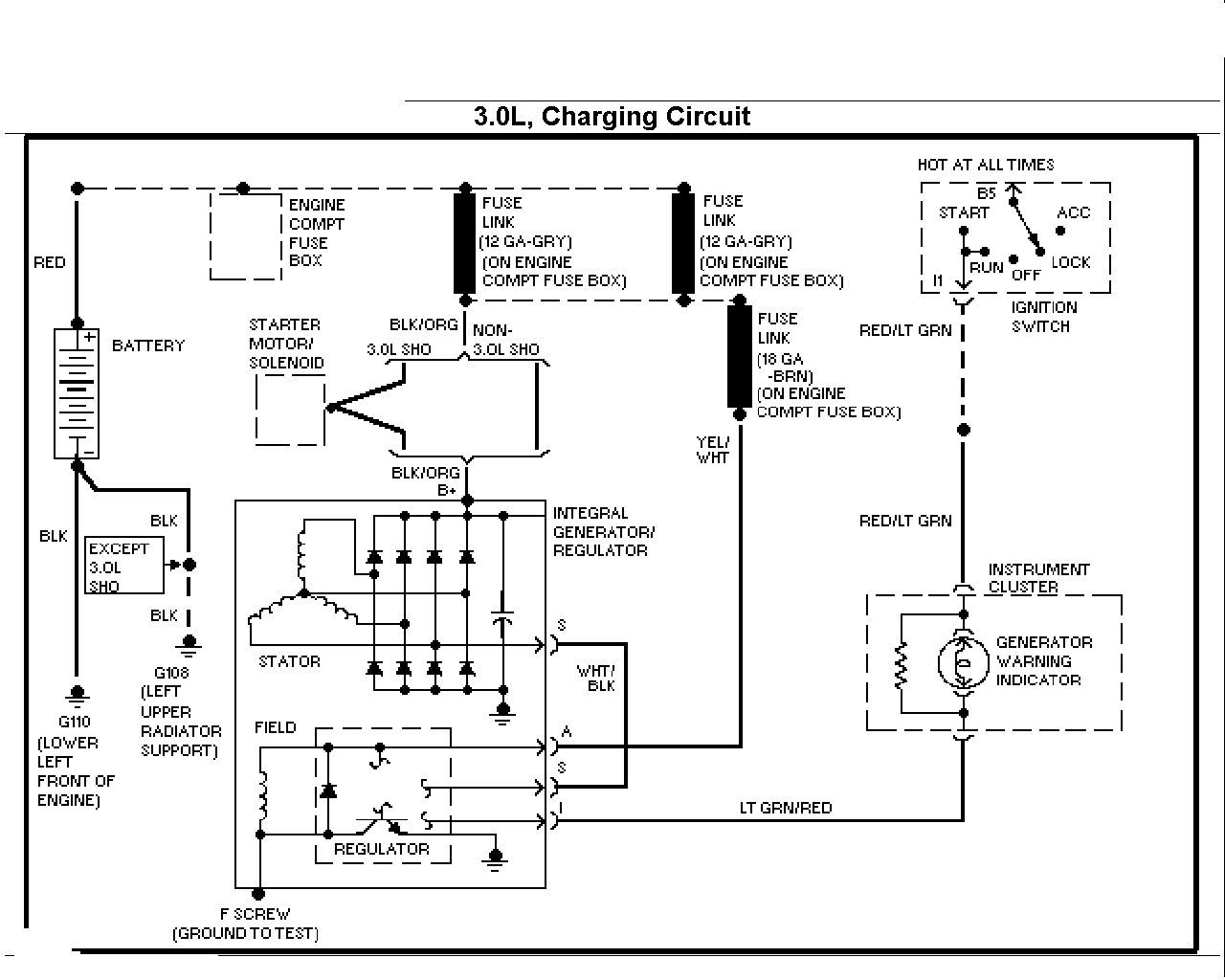

| 充电系电路图(3.0L) |

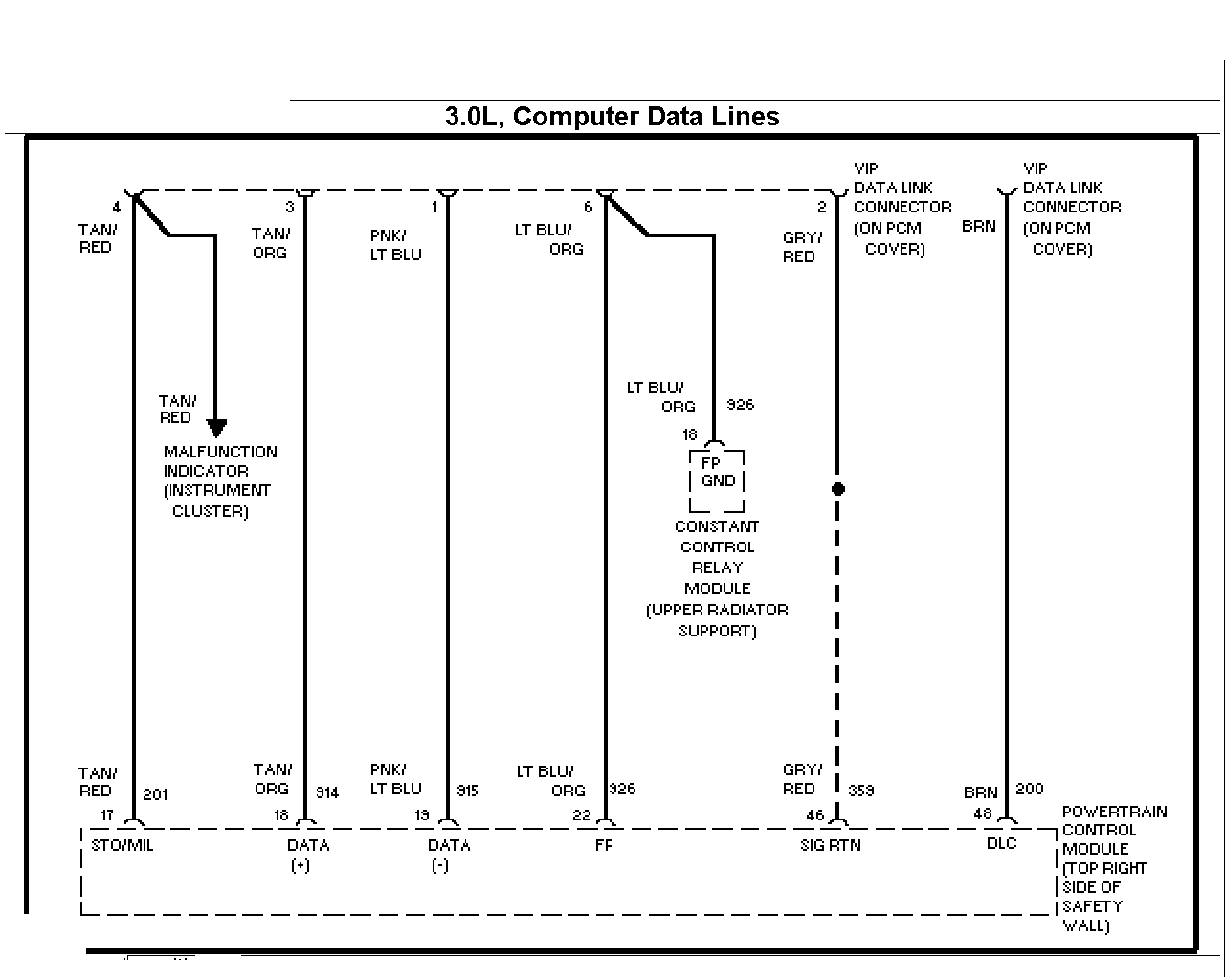

| 电脑数据线图(3.0L) |
| 空调风扇电路图(3.0L) |

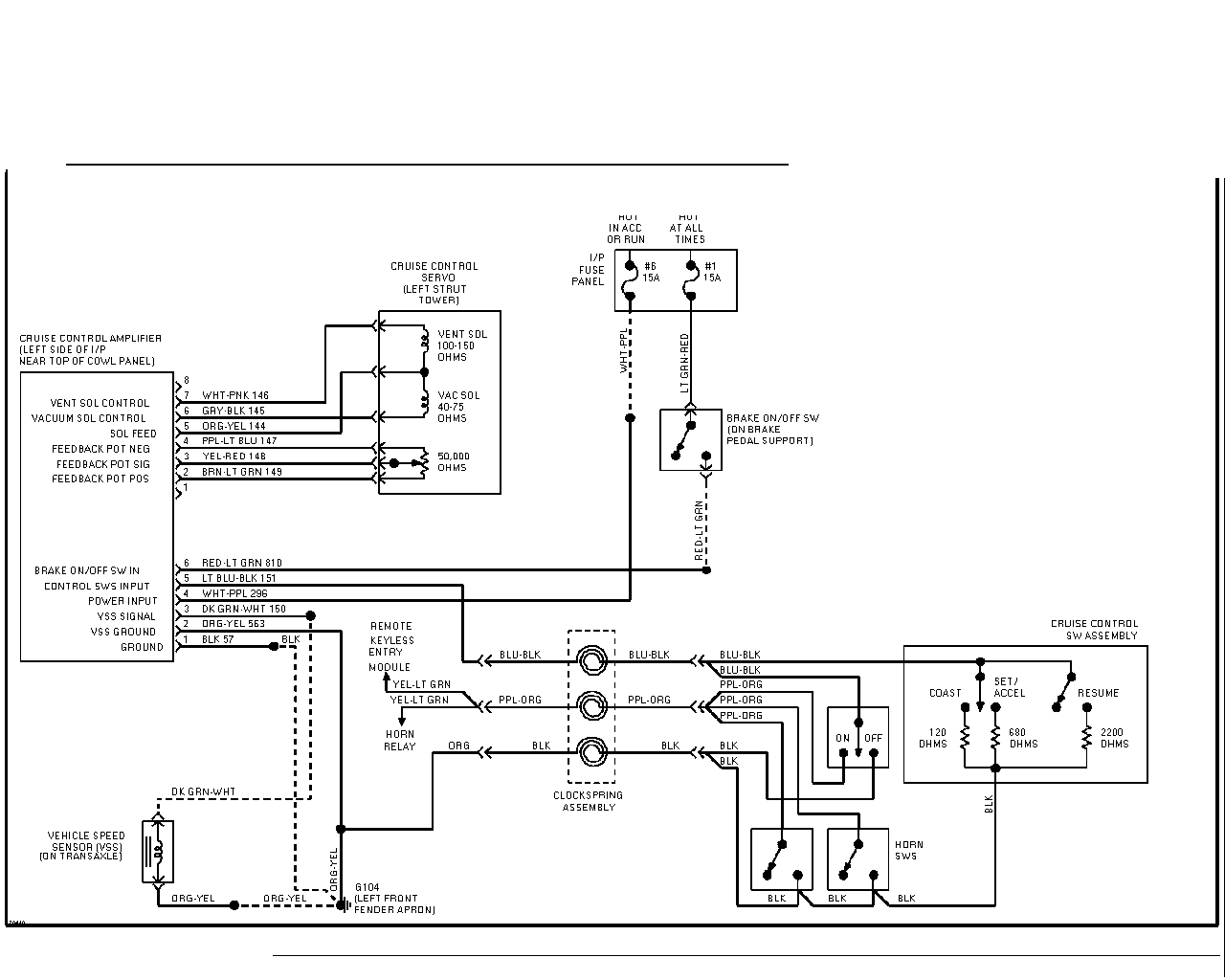

| 巡航控制电路图(3.0L) |

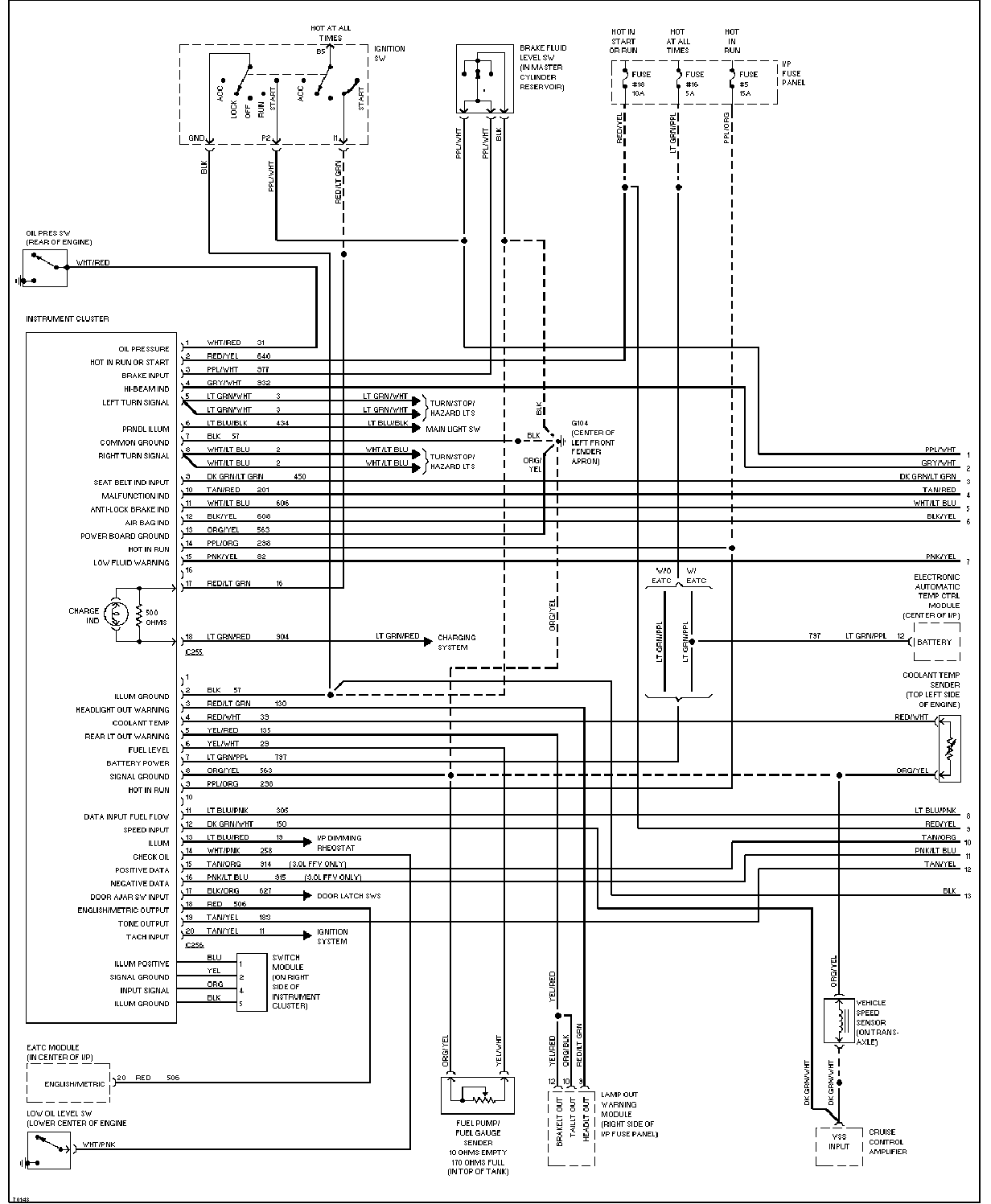

| 电子式仪表板电路图(3.0L) 1
2 |

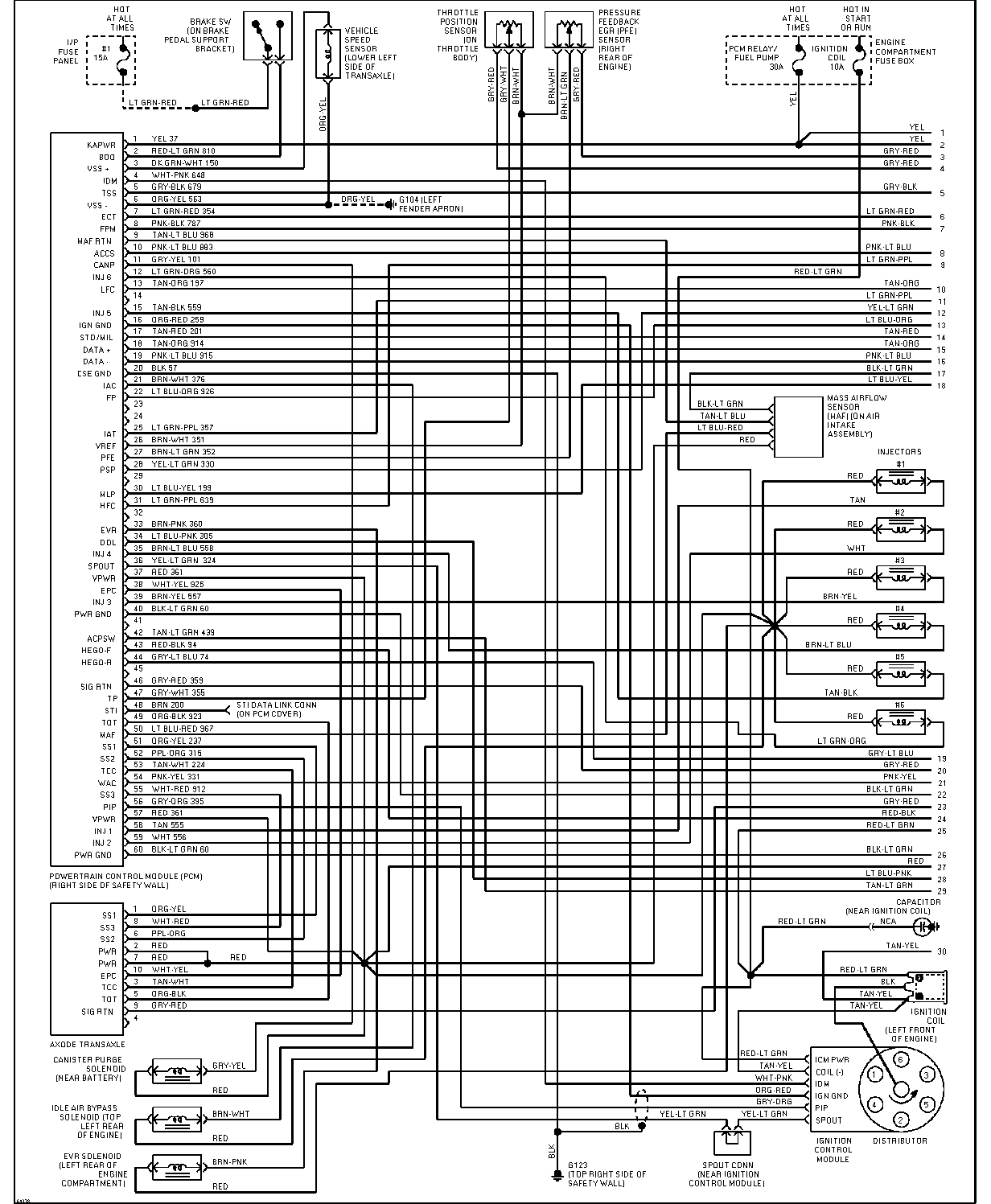

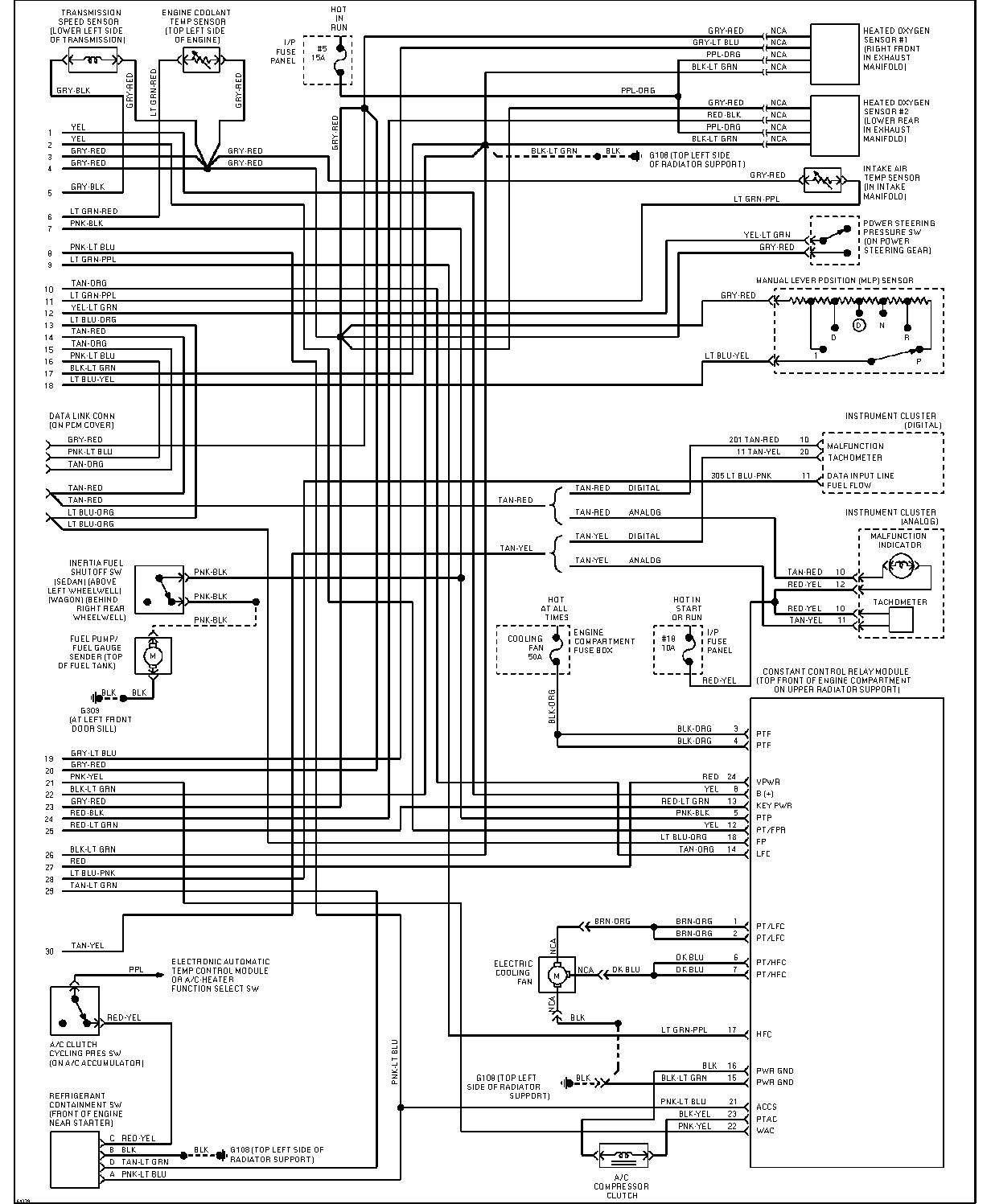

| 发动机性能电路图(3.0L) 1
2 |

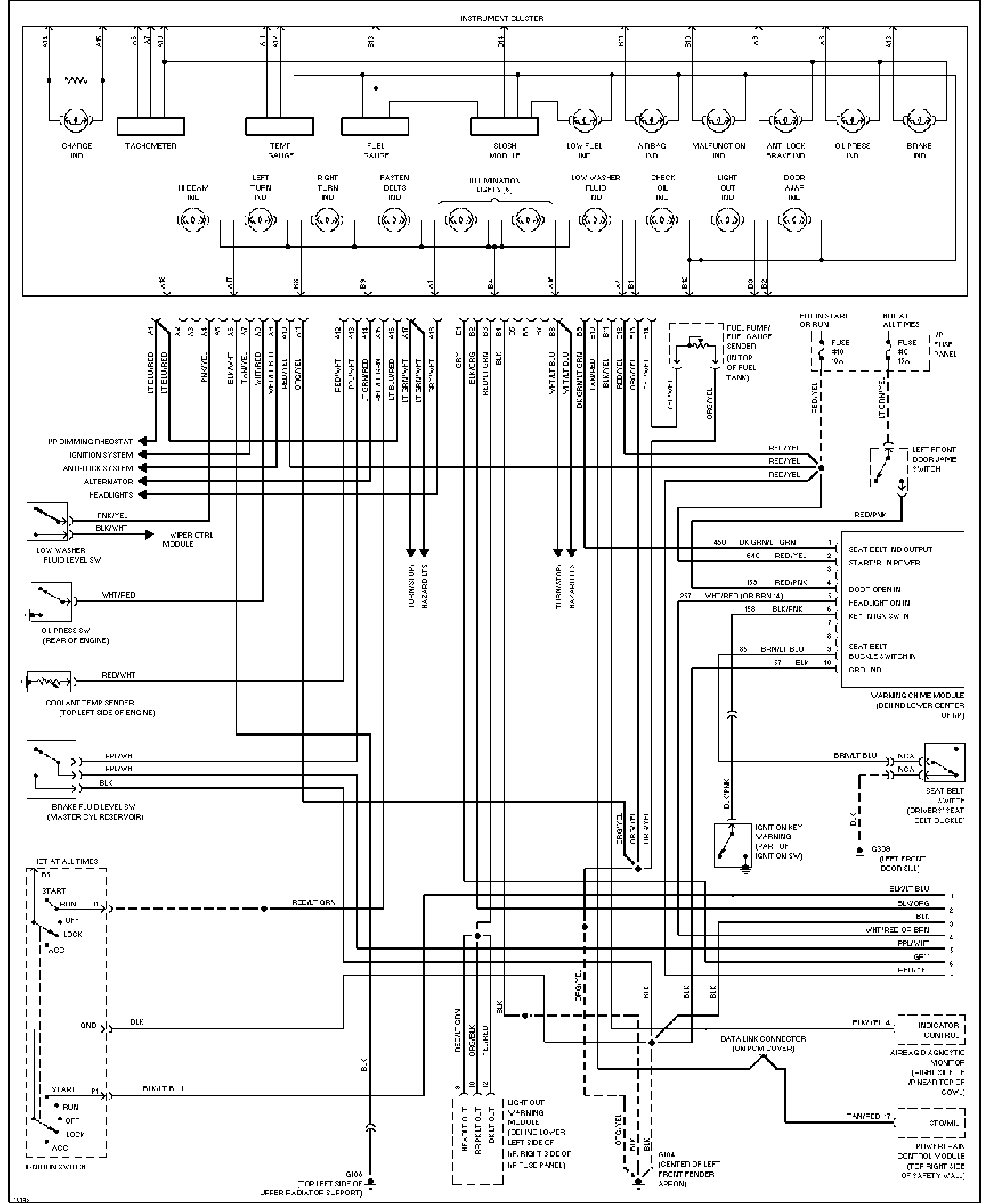

| 模拟式仪表板电路图(3.0L,软油) 1 2 |
| 电子式仪表板电路图(3.0L,软油) 1 2 |

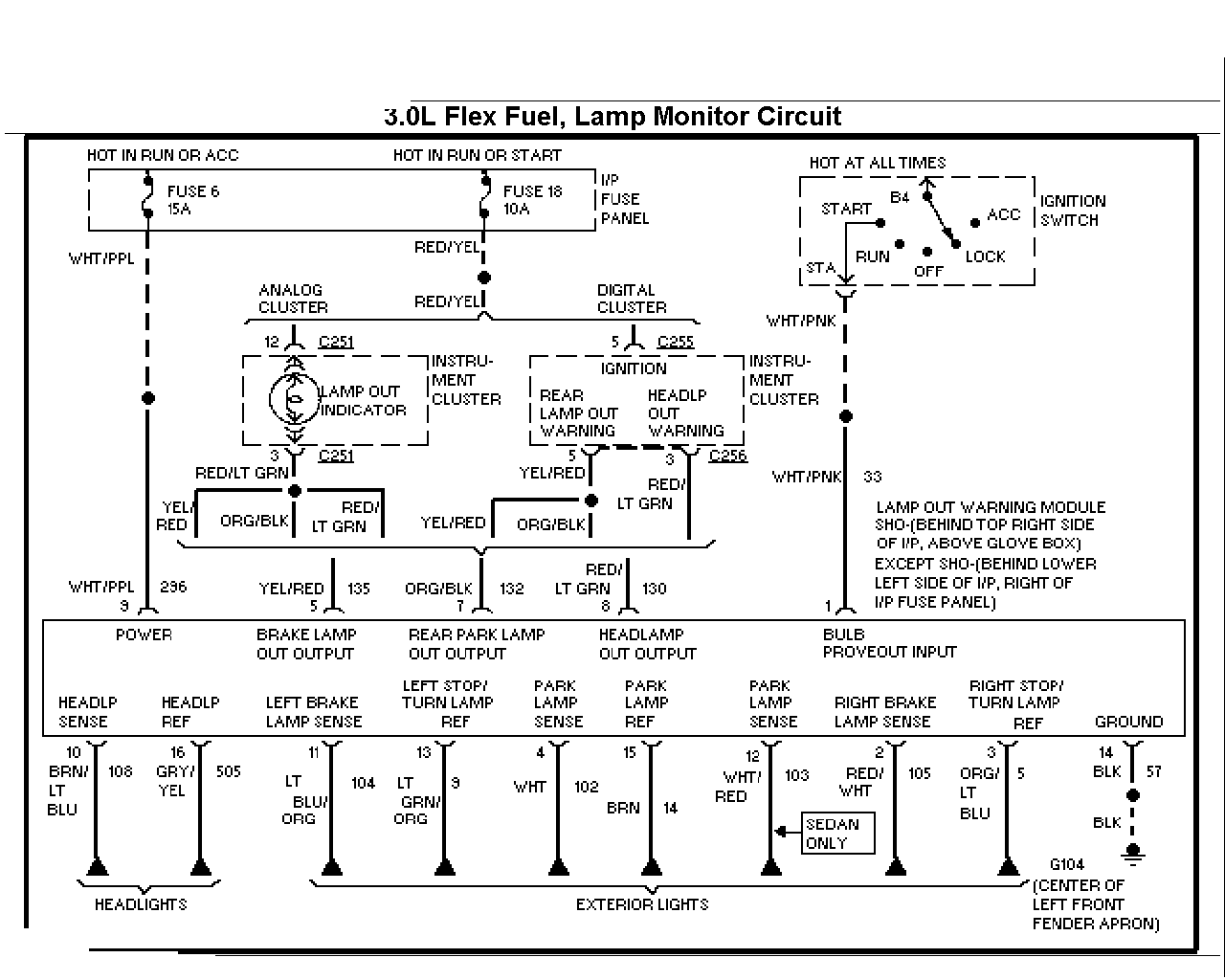

| 车灯监控器电路图(3.0L,软油) |
| 空调电路图(自动空调)(3.0L,软油) |

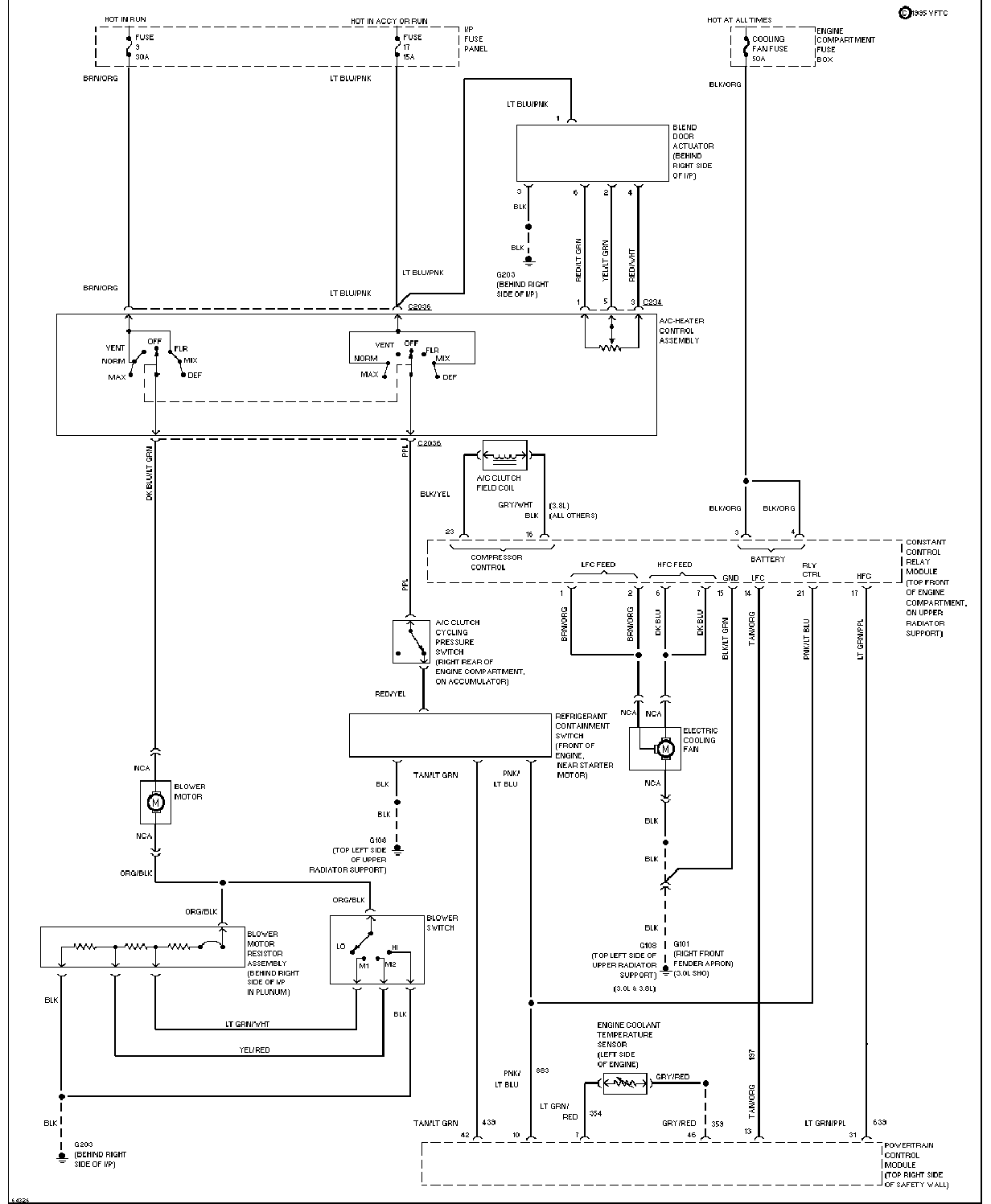

| 空调电路图(手动空调)(3.0L,软油) |
| ABS电路图(3.0L,软油) |
| 充电系电路图(3.0L,软油) |

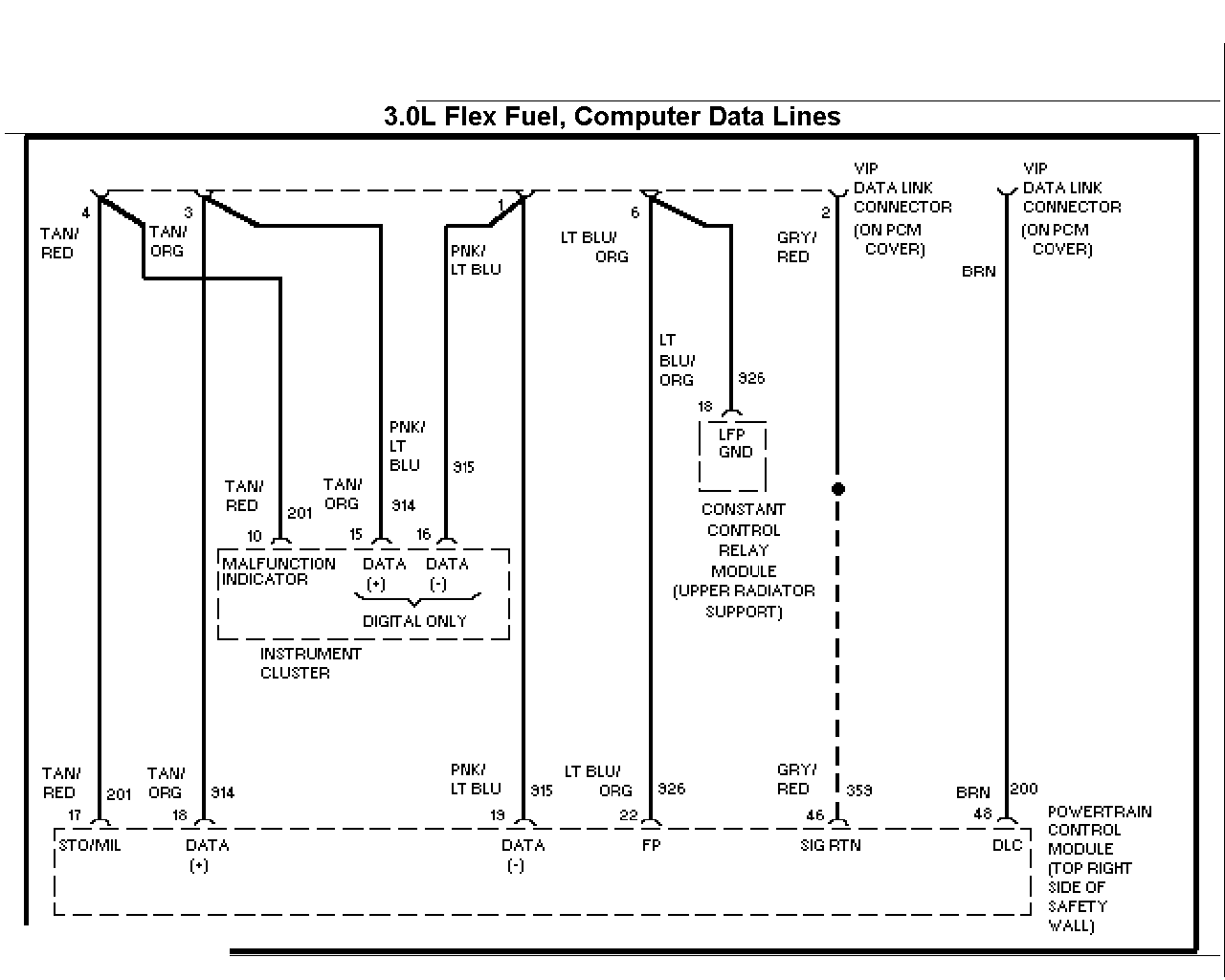

| 电脑数据线图(3.0L,软油) |
| 空调风扇电路图(3.0L,软油) |
| 巡航控制电路图(3.0L软油) |
| 发动机性能电路图(3.0L,软油) 1 2 |
| 起动电路图(3.0L,软油) |

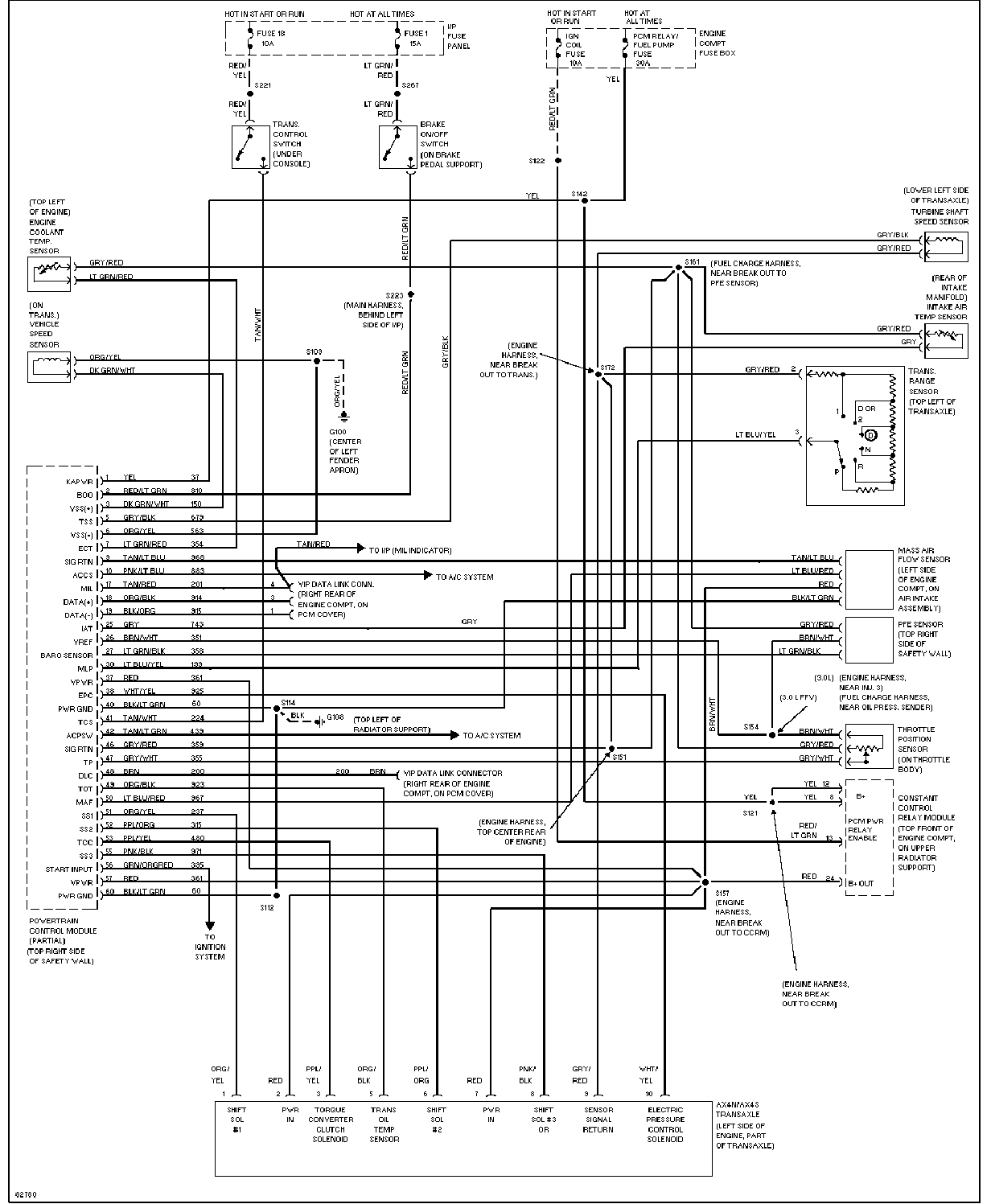

| 变速箱电路图(3.0L,软油) |

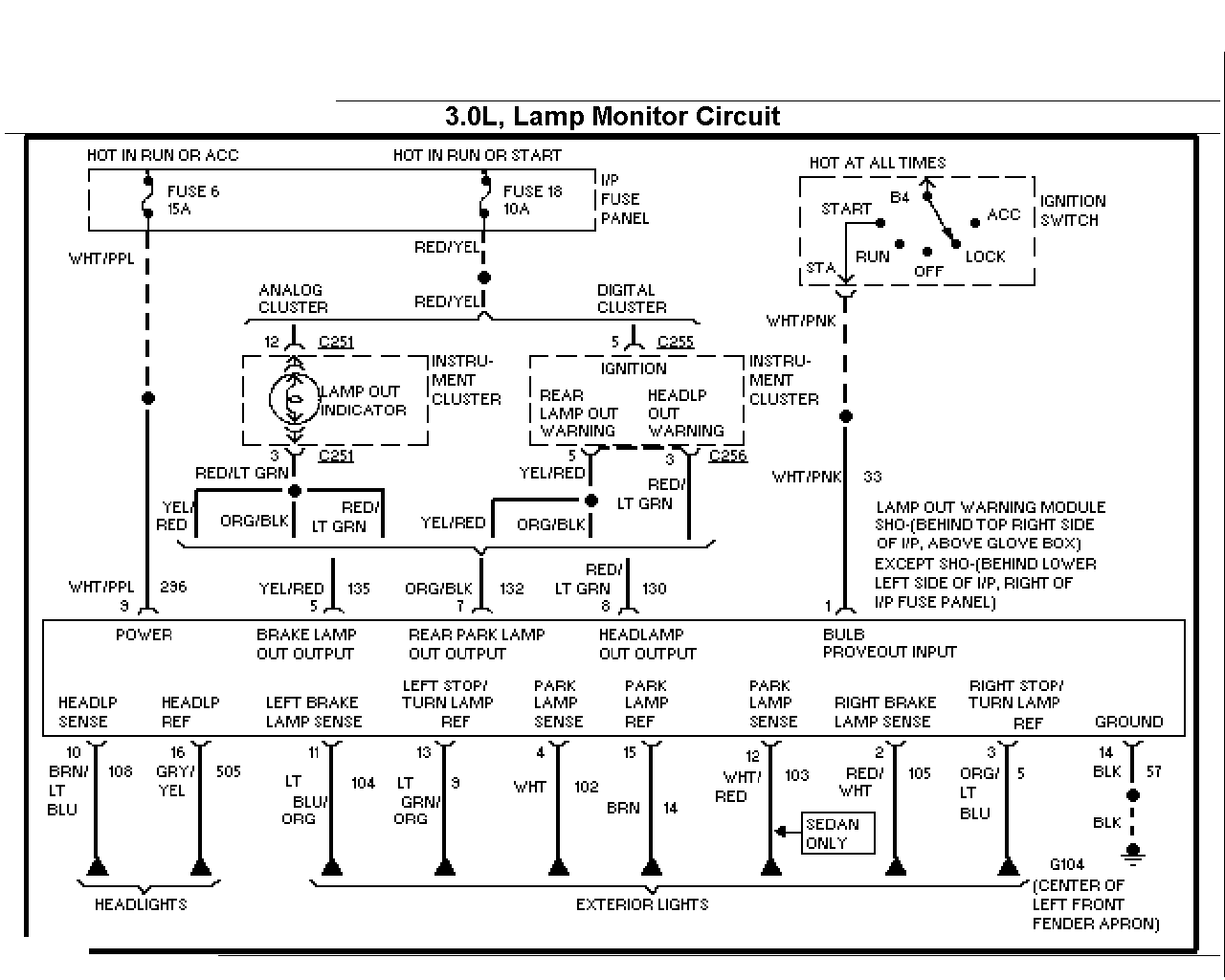

| 车灯监控器电路图(3.0L) |

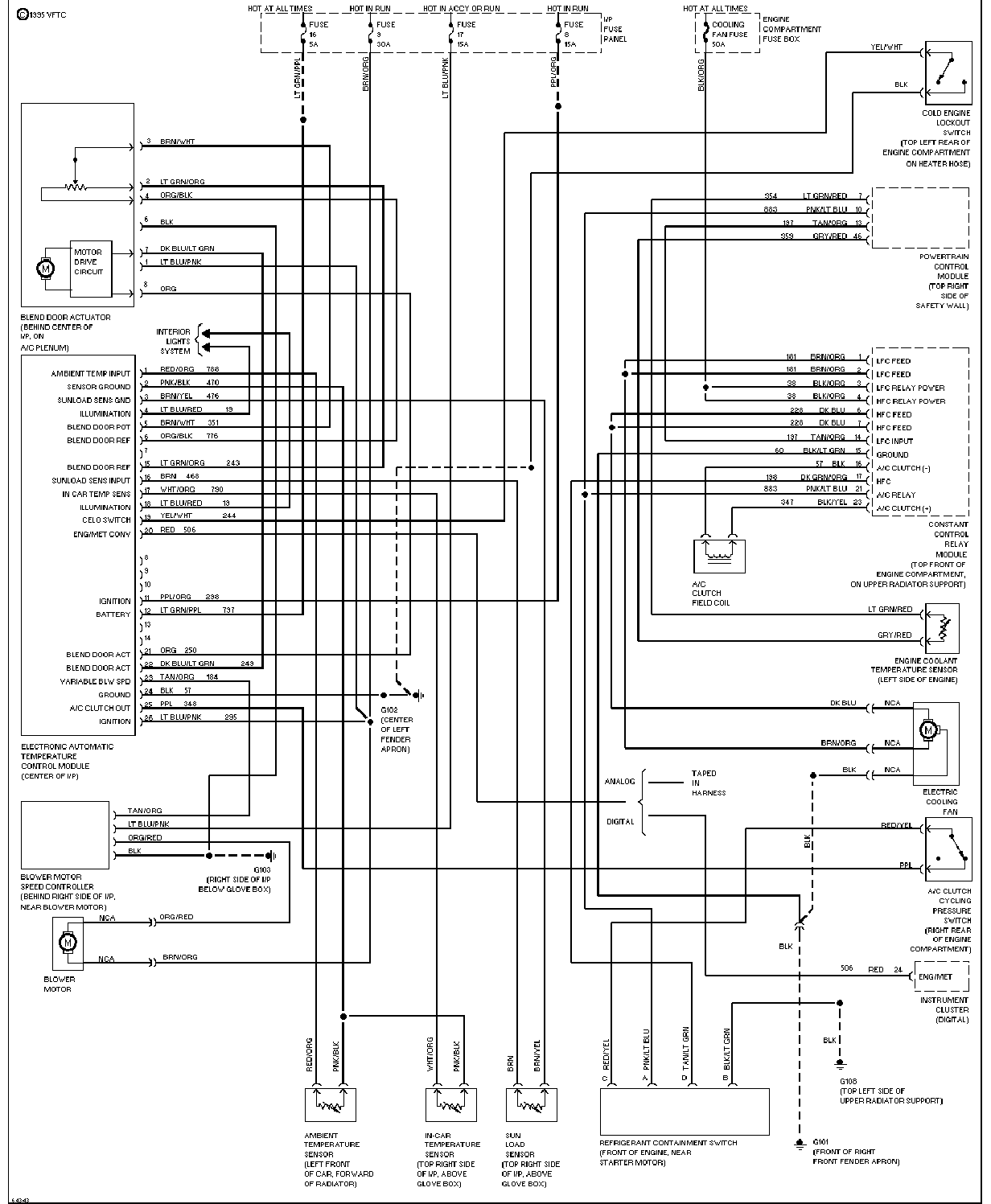

| 空调电路图(自动空调)(3.0L,SHO) |
| 空调电路图(手动空调)(3.0L,SHO) |
| ABS电路图(3.0L,SHO) |

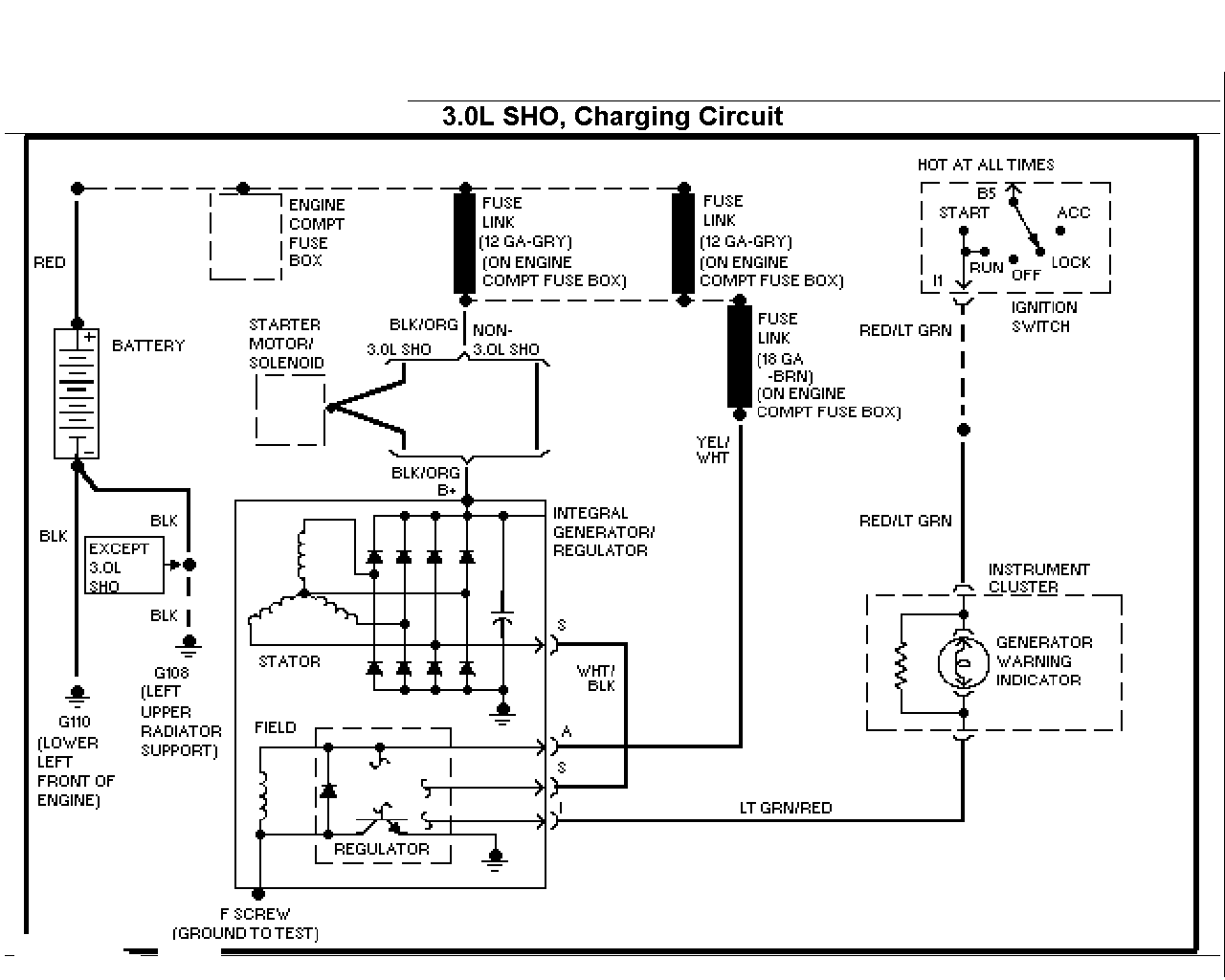

| 充电系电路图(3.0L,SHO) |
| 电脑数据线图(3.0L,SHO) |
| 空调风扇电路图(3.0L,SHO) |

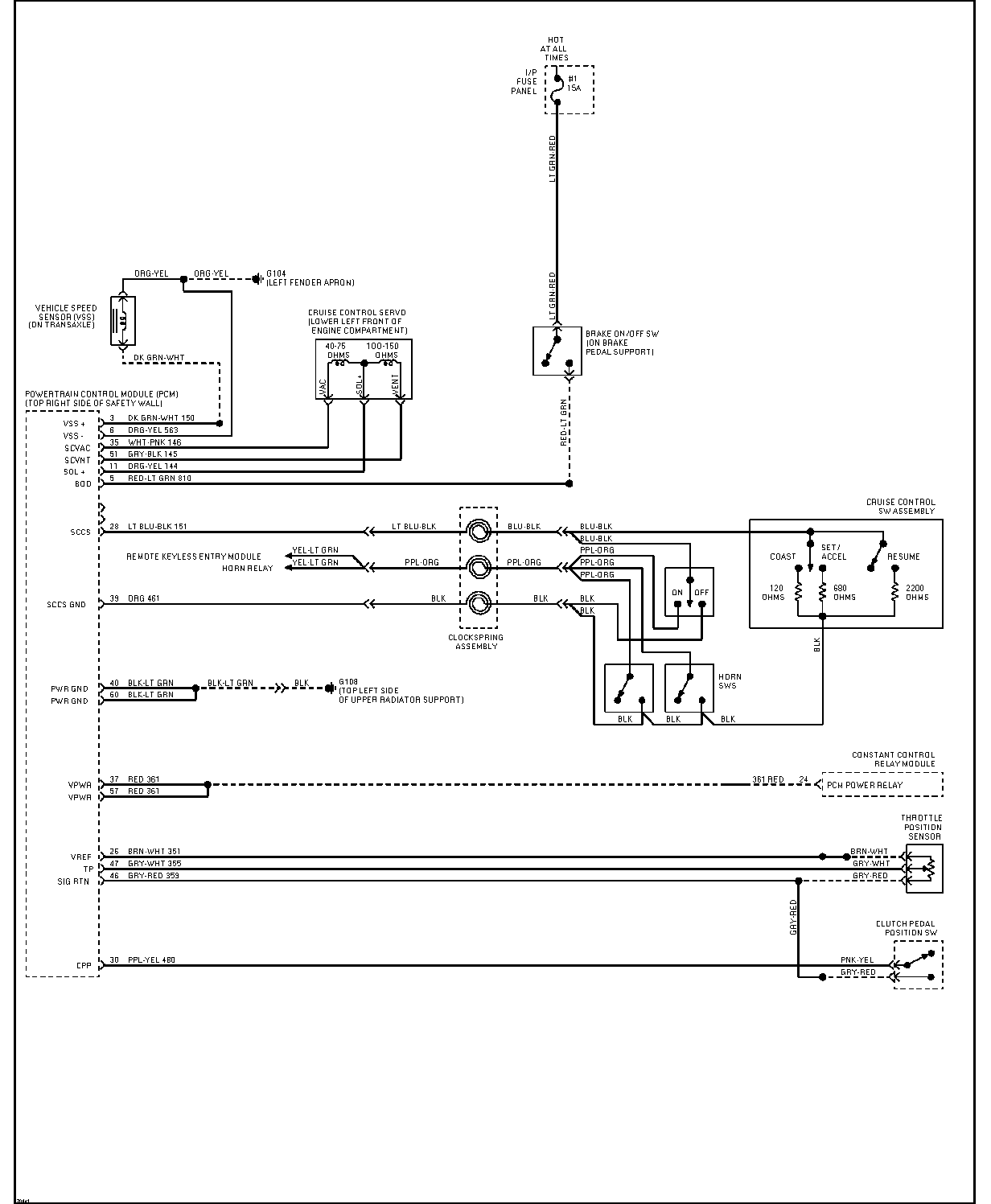

| 巡航控制电路图(3.0L,SHO) |

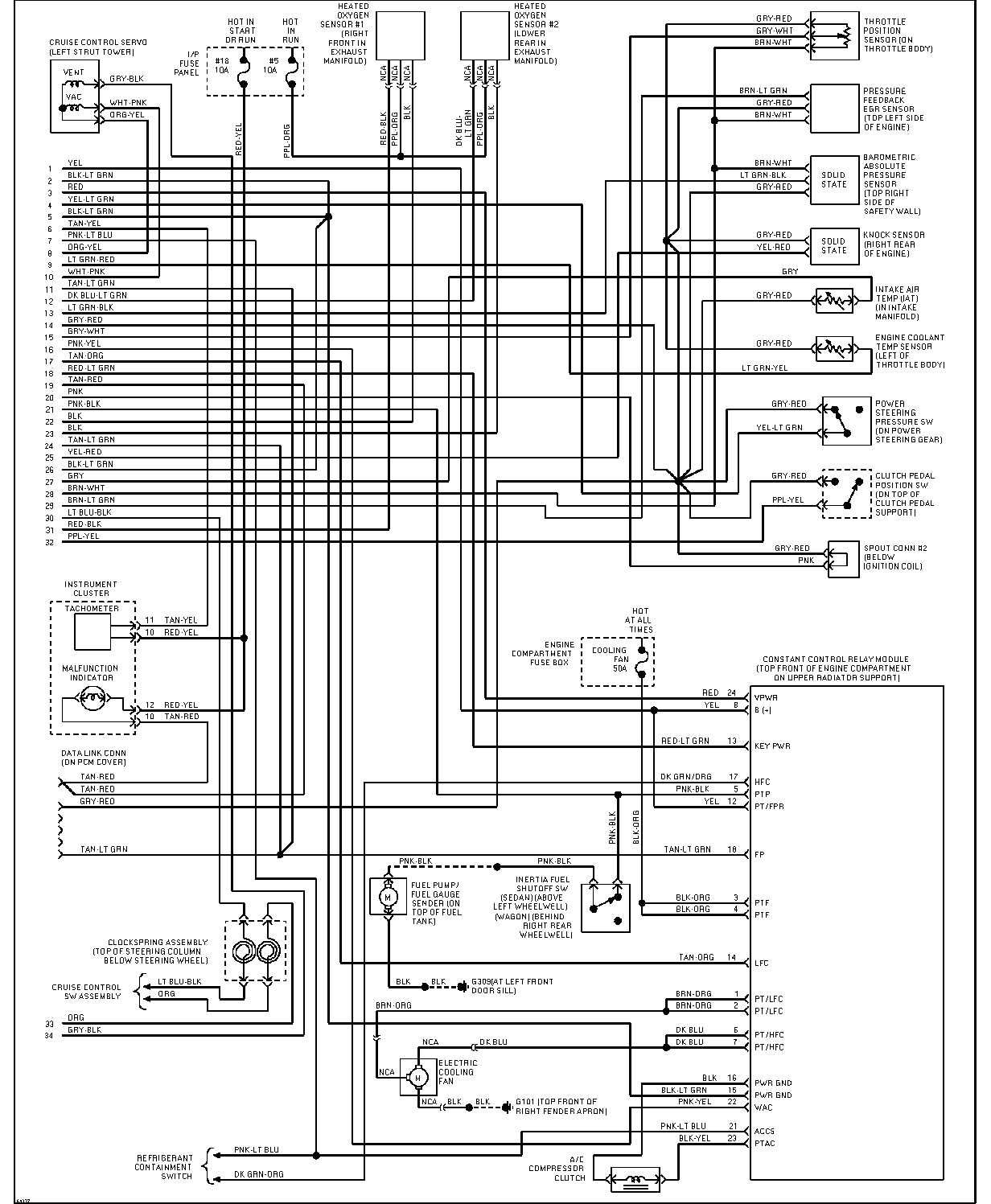

| 发动机性能电路图(3.0L,SHO) 1 2 |
| 仪表板电路图(3.0L,SHO) 1
2 |
| 车灯监控器电路图(3.0L,SHO) |
| 起动电路图(3.0L,SHO) |
| 起动电路图(3.0L) |
| 变速箱电路图(3.0L,SHO) |

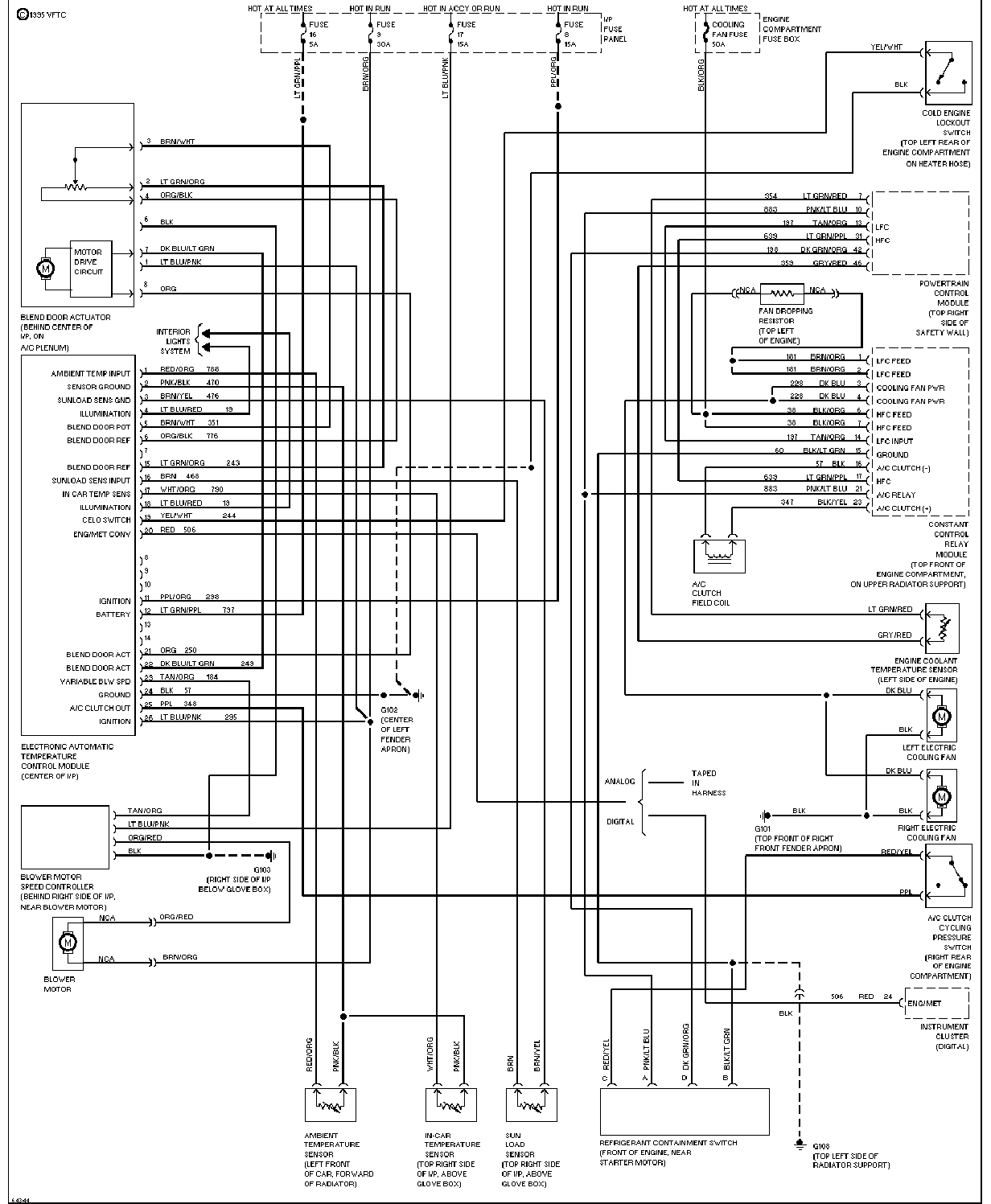

| 空调电路图(自动空调)(3.2L,SHO) |

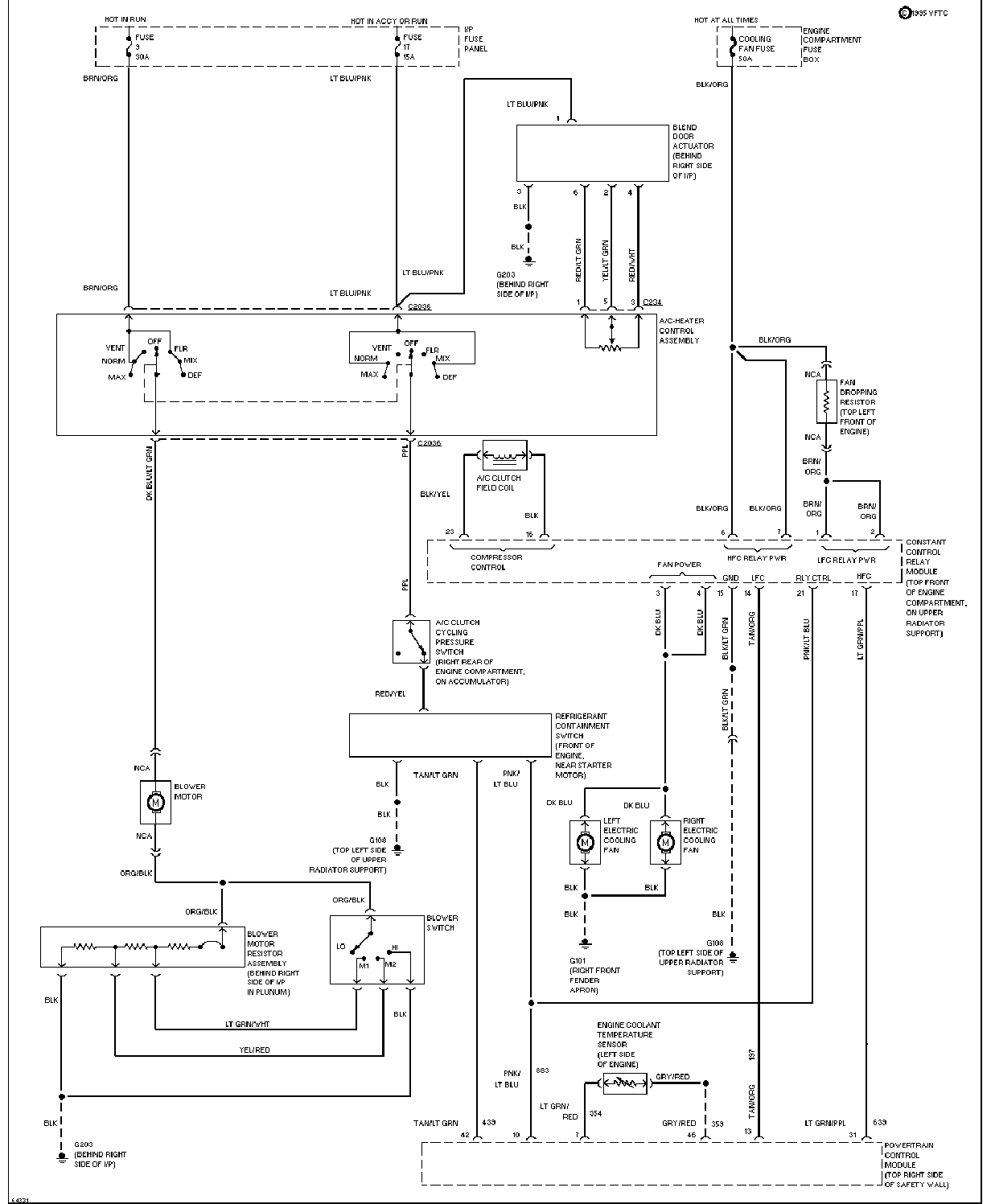

| 空调电路图(手动空调)(3.2L,SHO) |

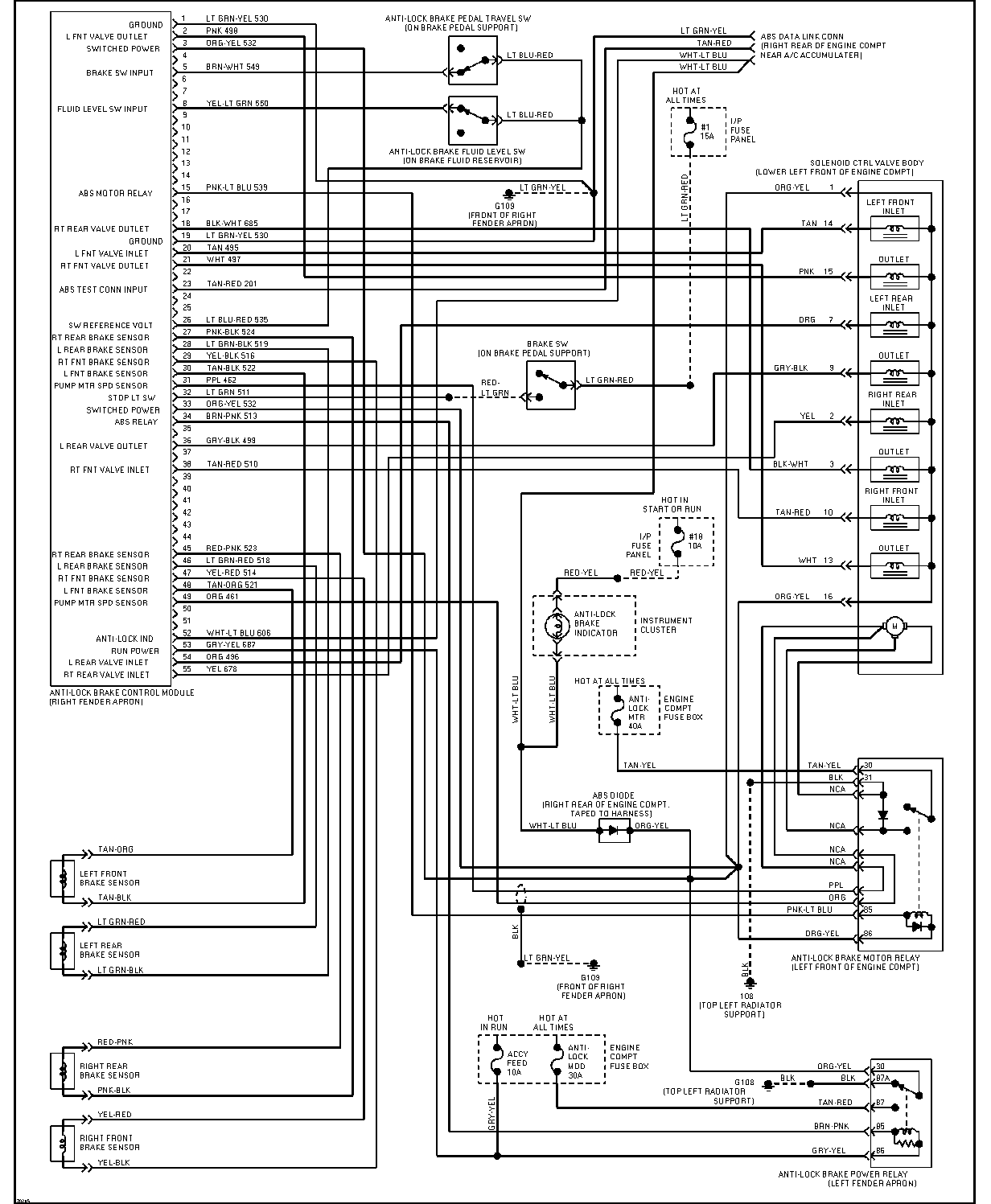

| ABS电路图(3.2L,SHO) |

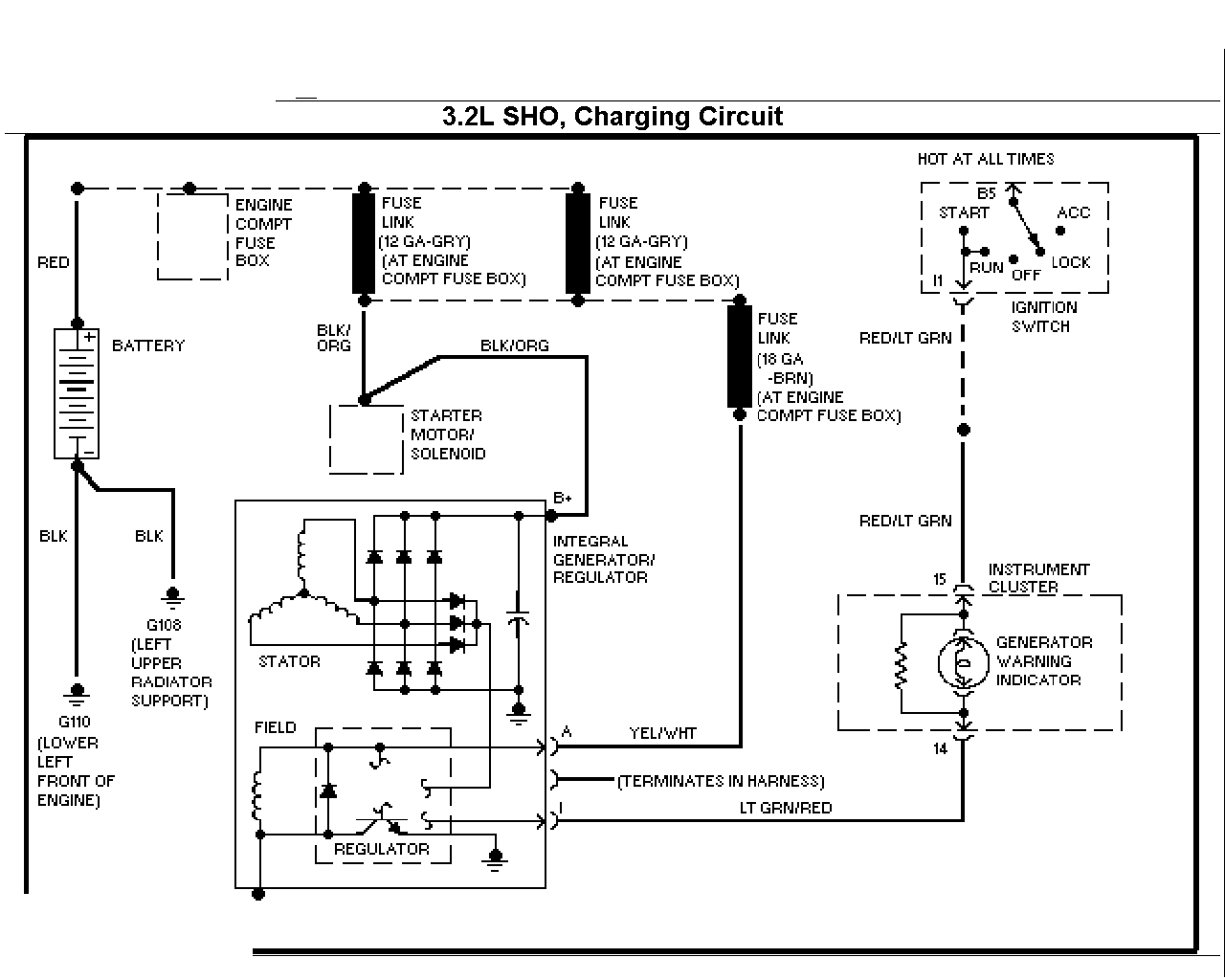

| 充电系电路图(3.2L,SHO) |
| 电脑数据线图(3.2L,SHO) |
| 空调风扇电路图(3.2L,SHO) |

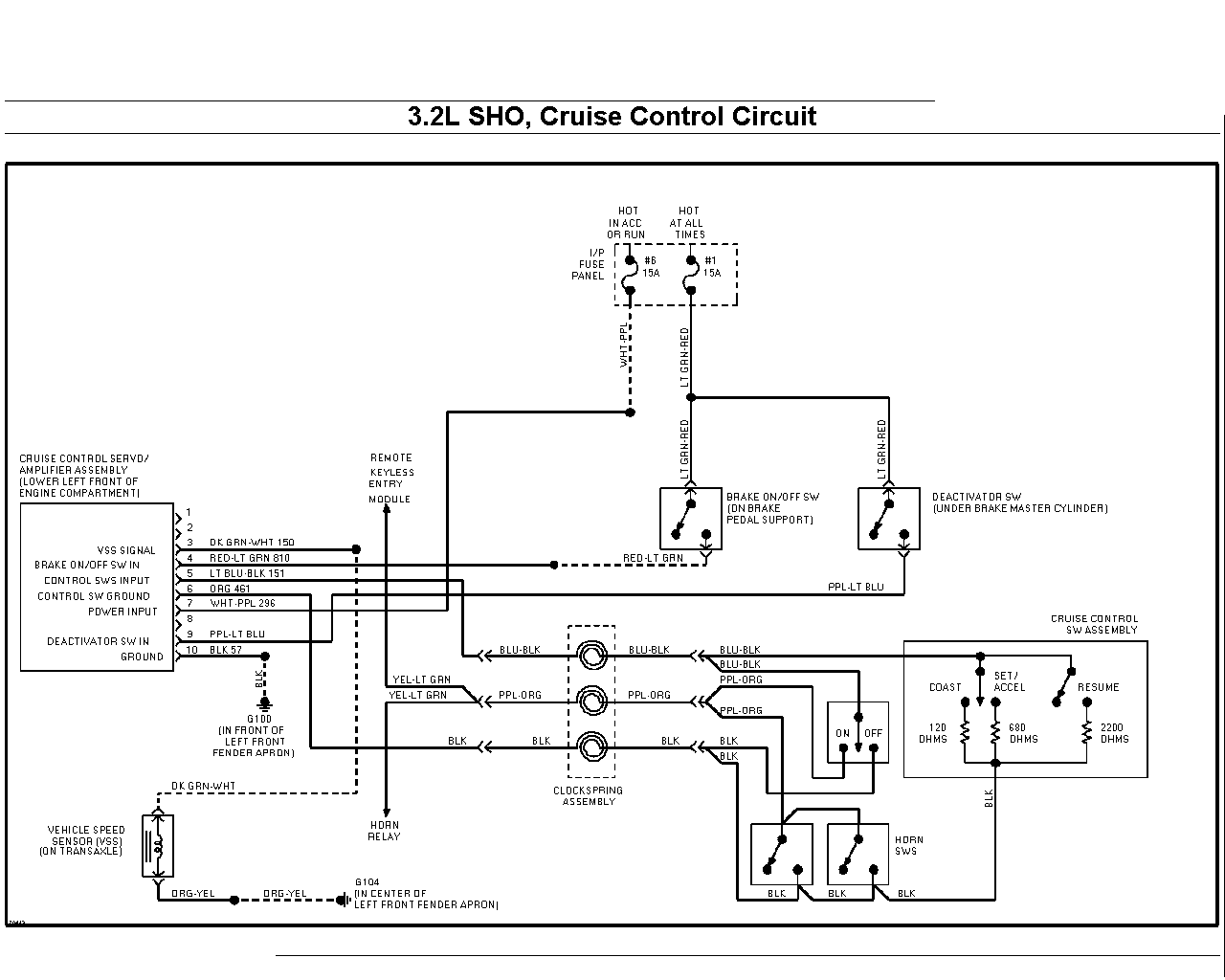

| 巡航控制电路图(3.2L,SHO) |

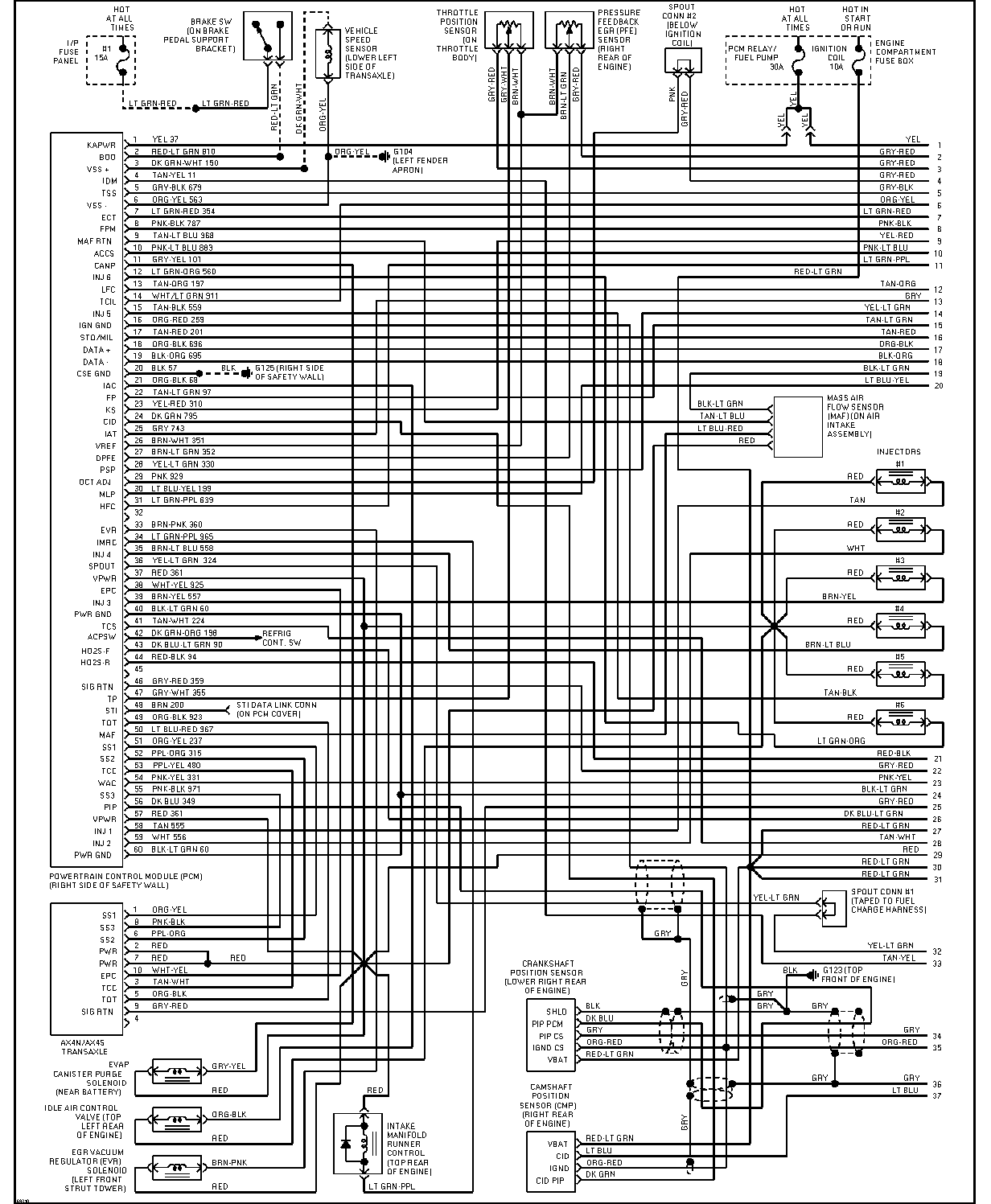

| 发动机性能电路图(3.2L,SHO) 1 2 |

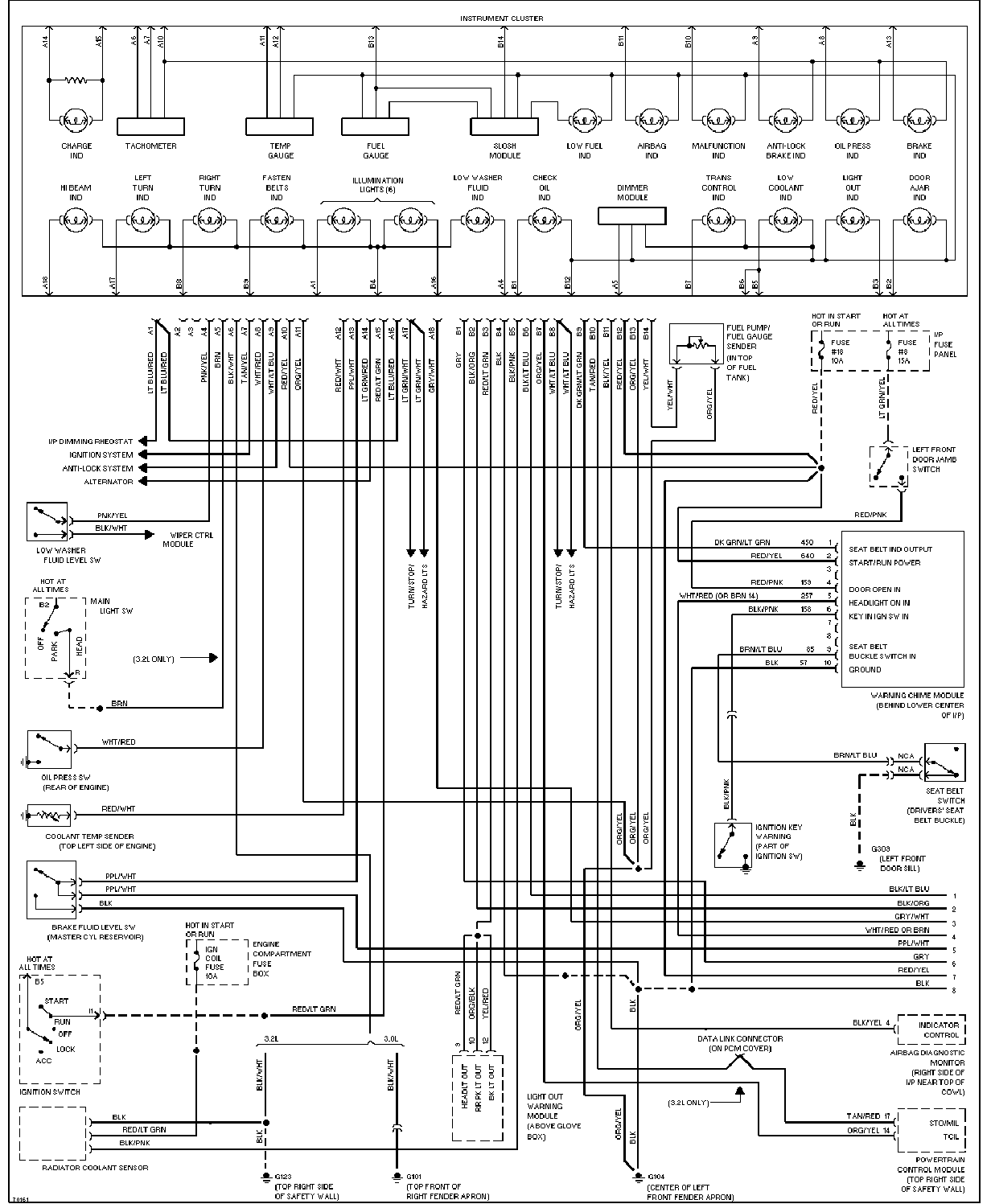

| 仪表板电路图(3.2L,SHO) 1
2 |
| 车灯监控器电路图(3.2L,SHO) |
| 起动电路图(3.2L,SHO) |
| 变速箱电路图(3.2L,SHO) |
| 空调电路图(自动空调)(3.8L)
|
|
| 空调电路图(手动空调)(3.8L) |
| 模拟式仪表板电路图(3.8L) 1
2 |

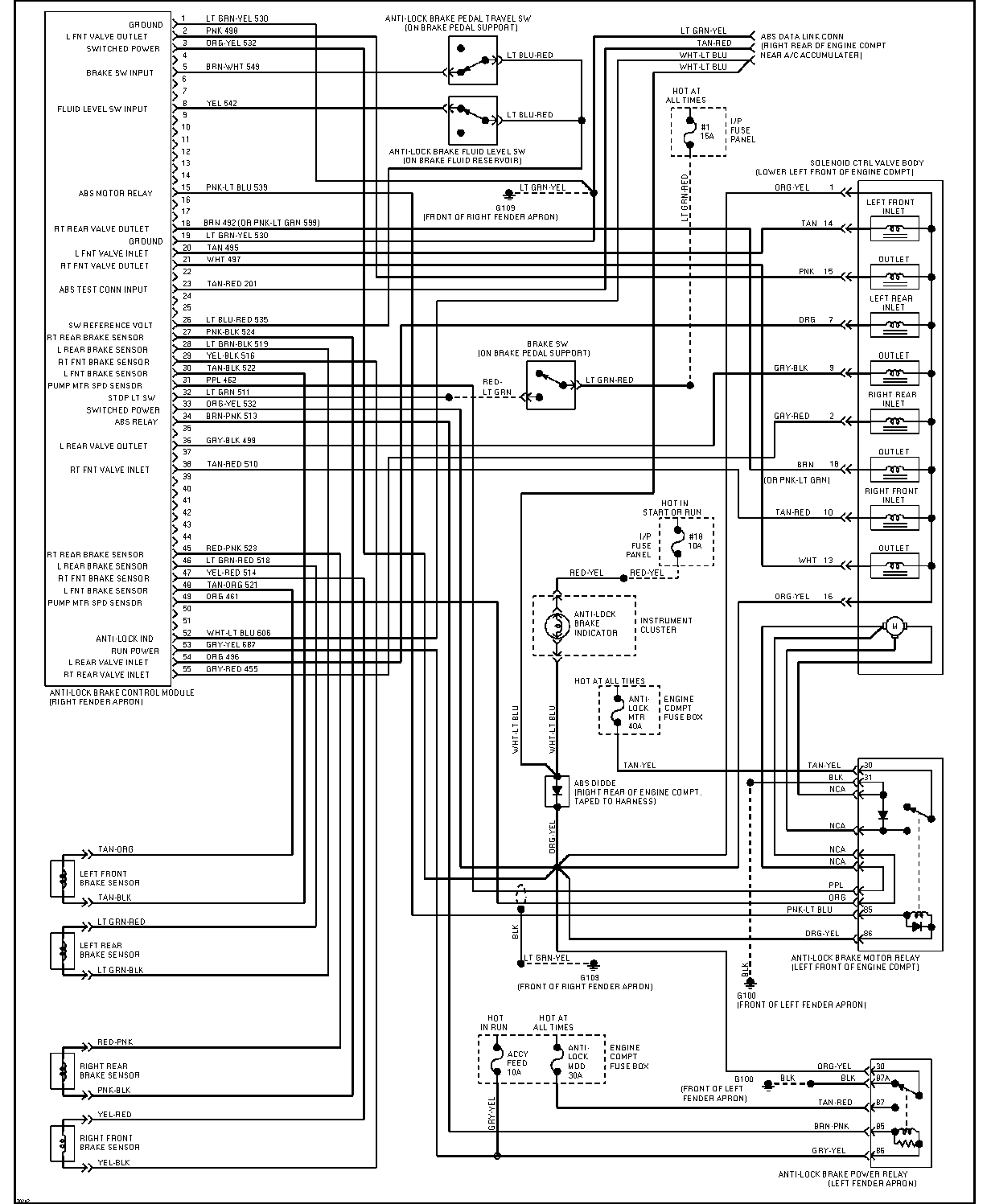

| ABS电路图(3.8L) |

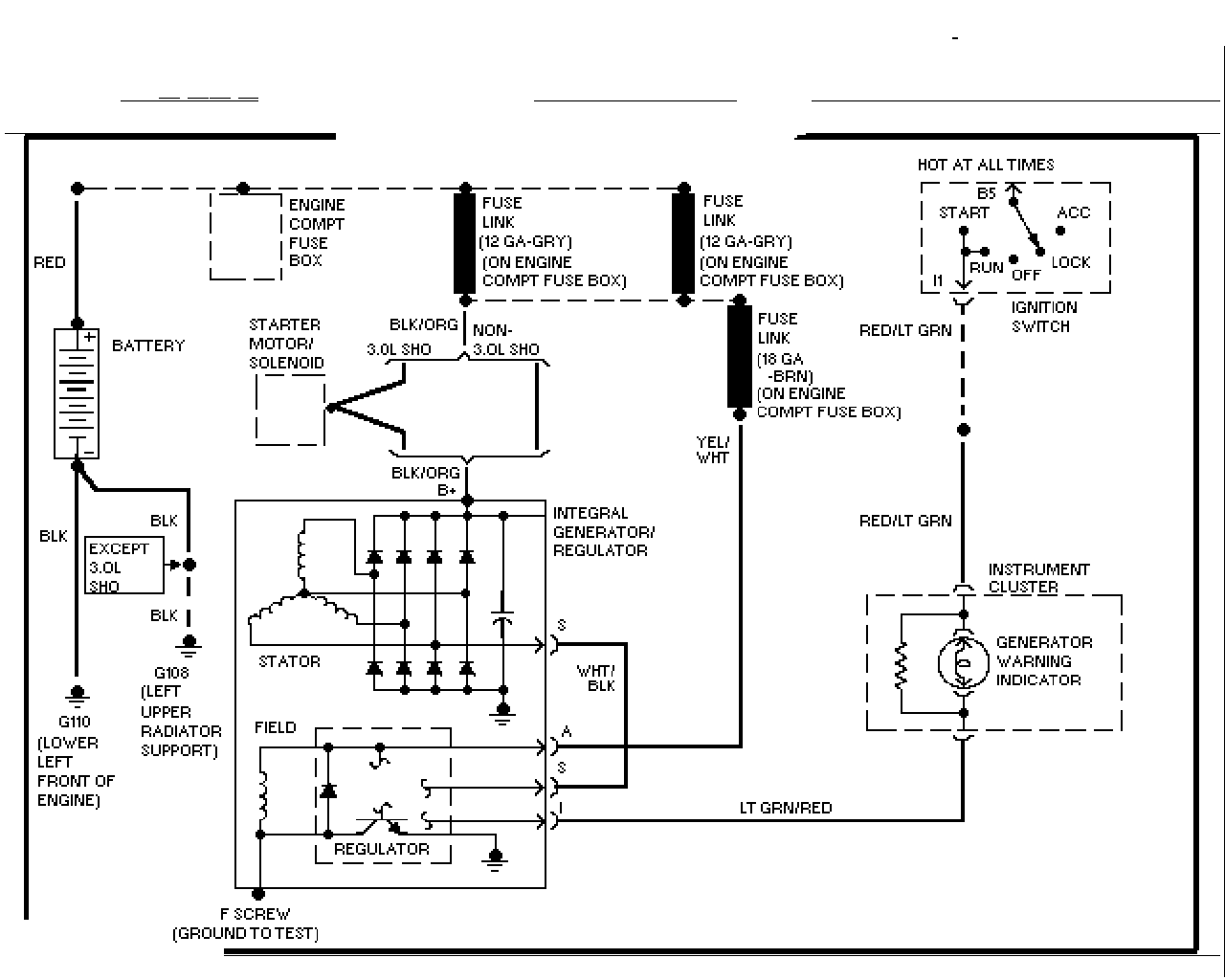

| 充电系电路图(3.8L) |
| 电脑数据线图(3.8L) |
| 空调风扇电路图(3.8L) |

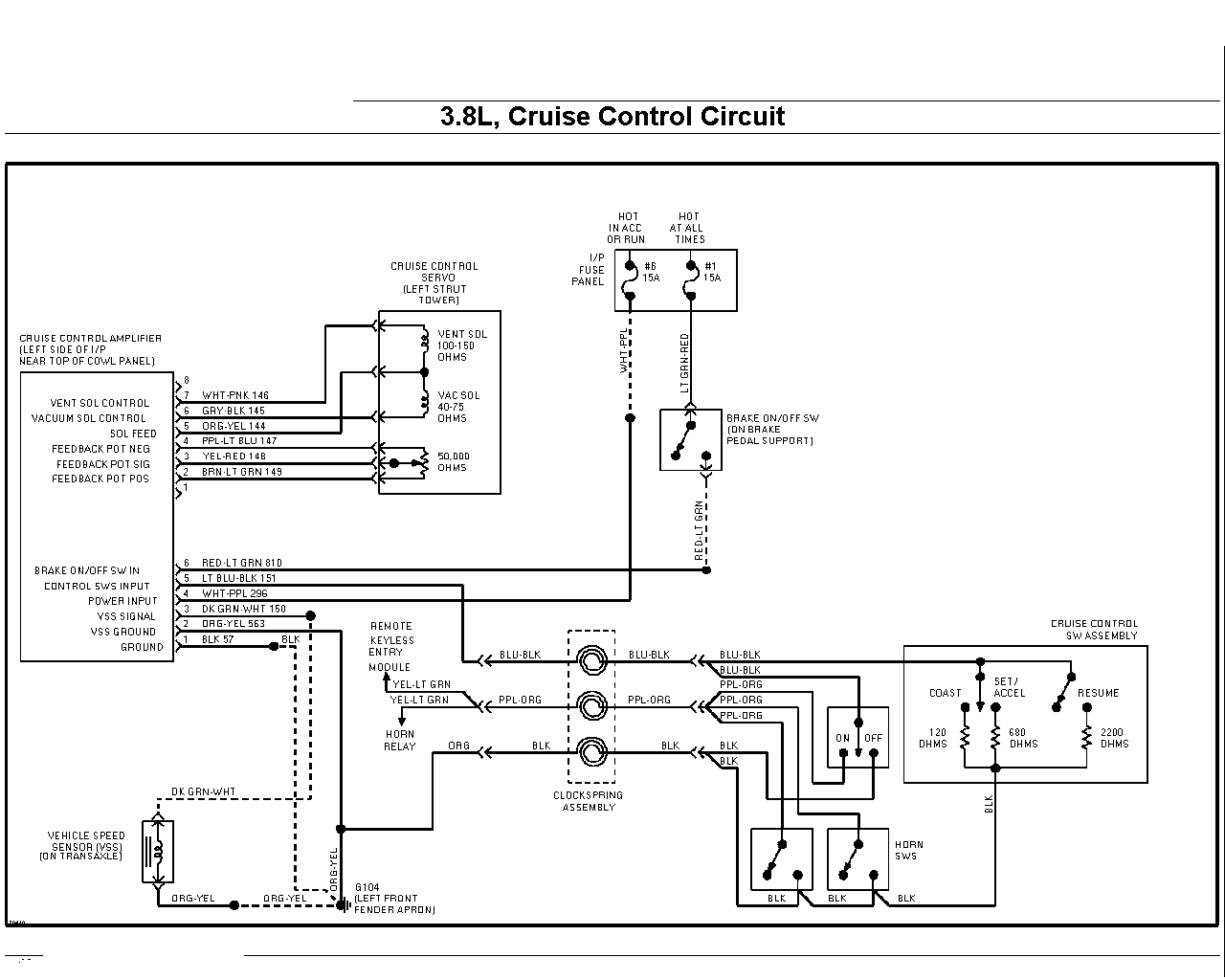

| 巡航控制电路图(3.8L) |
| 电子式仪表板电路图(3.8L) 1
2 |

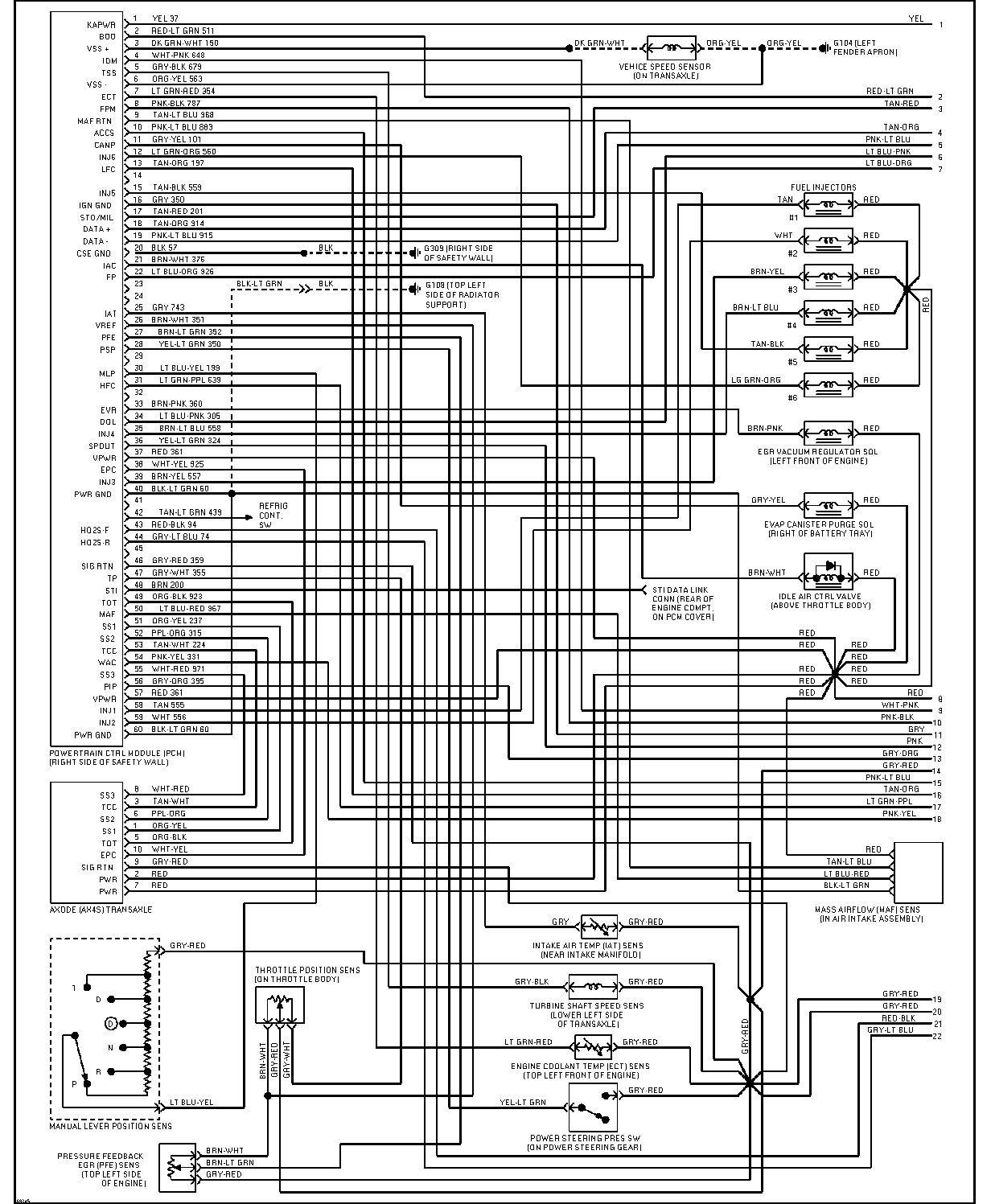

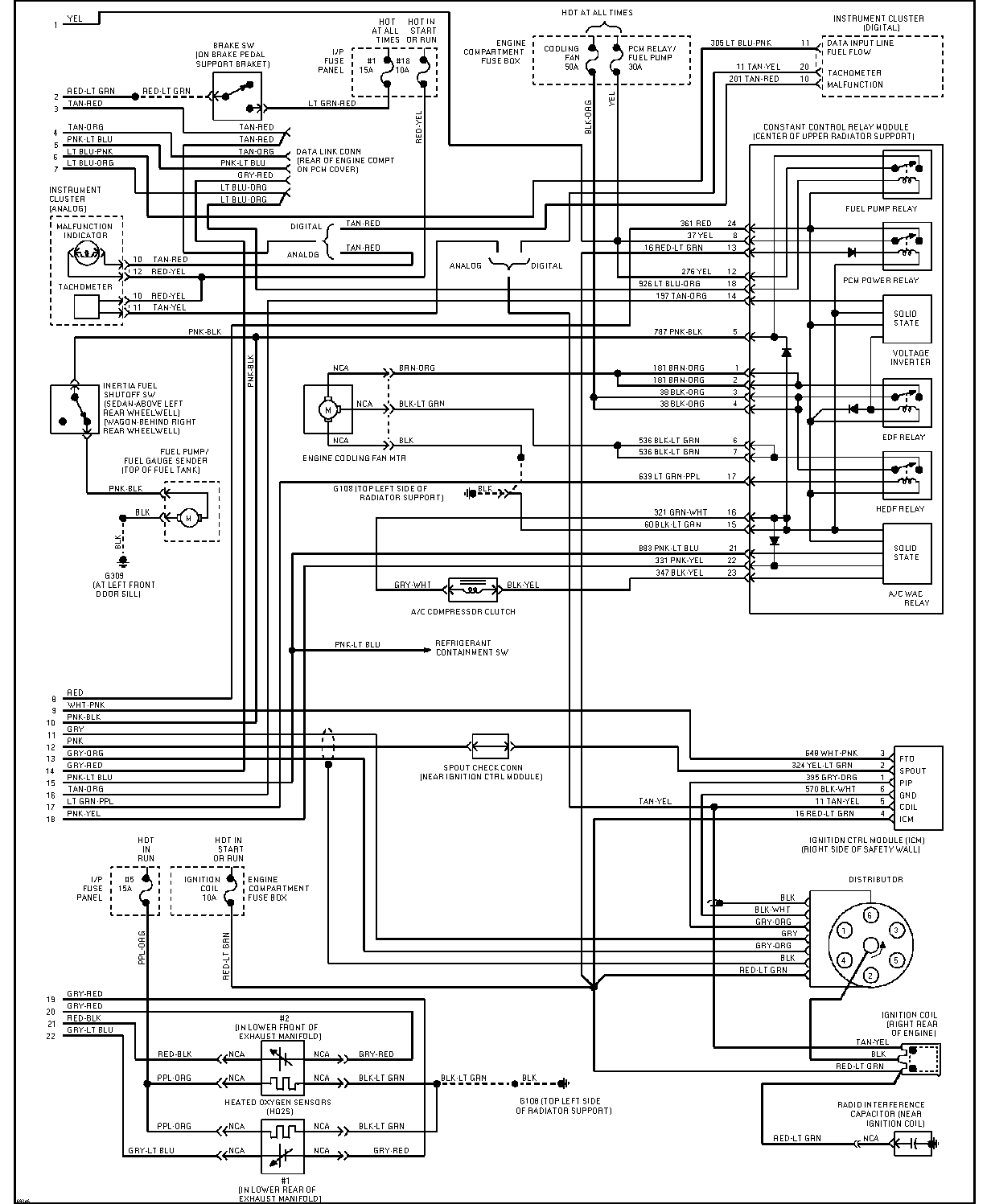

| 发动机性能电路图(3.8L) 1
2 |

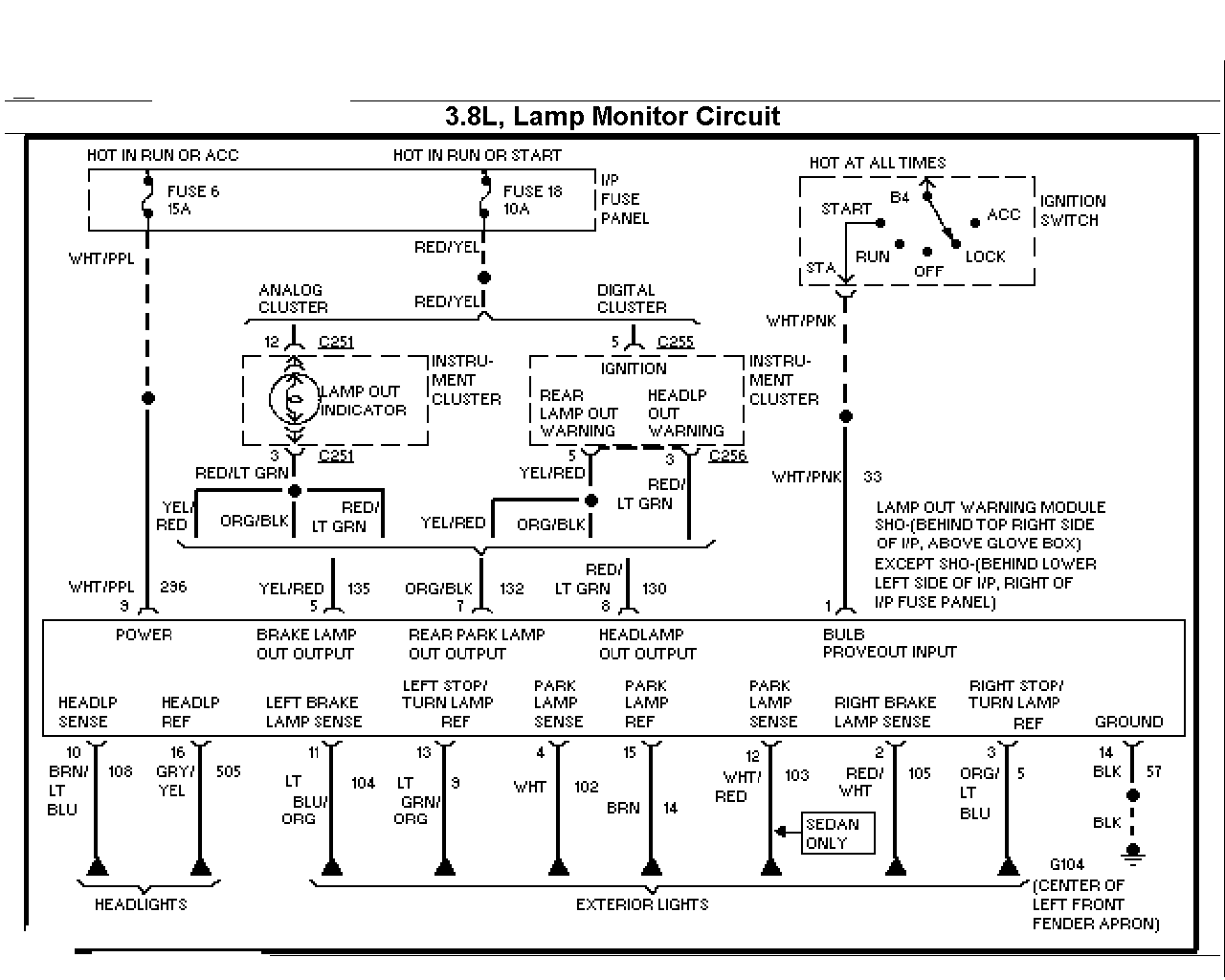

| 车灯监控器电路图(3.8L) |

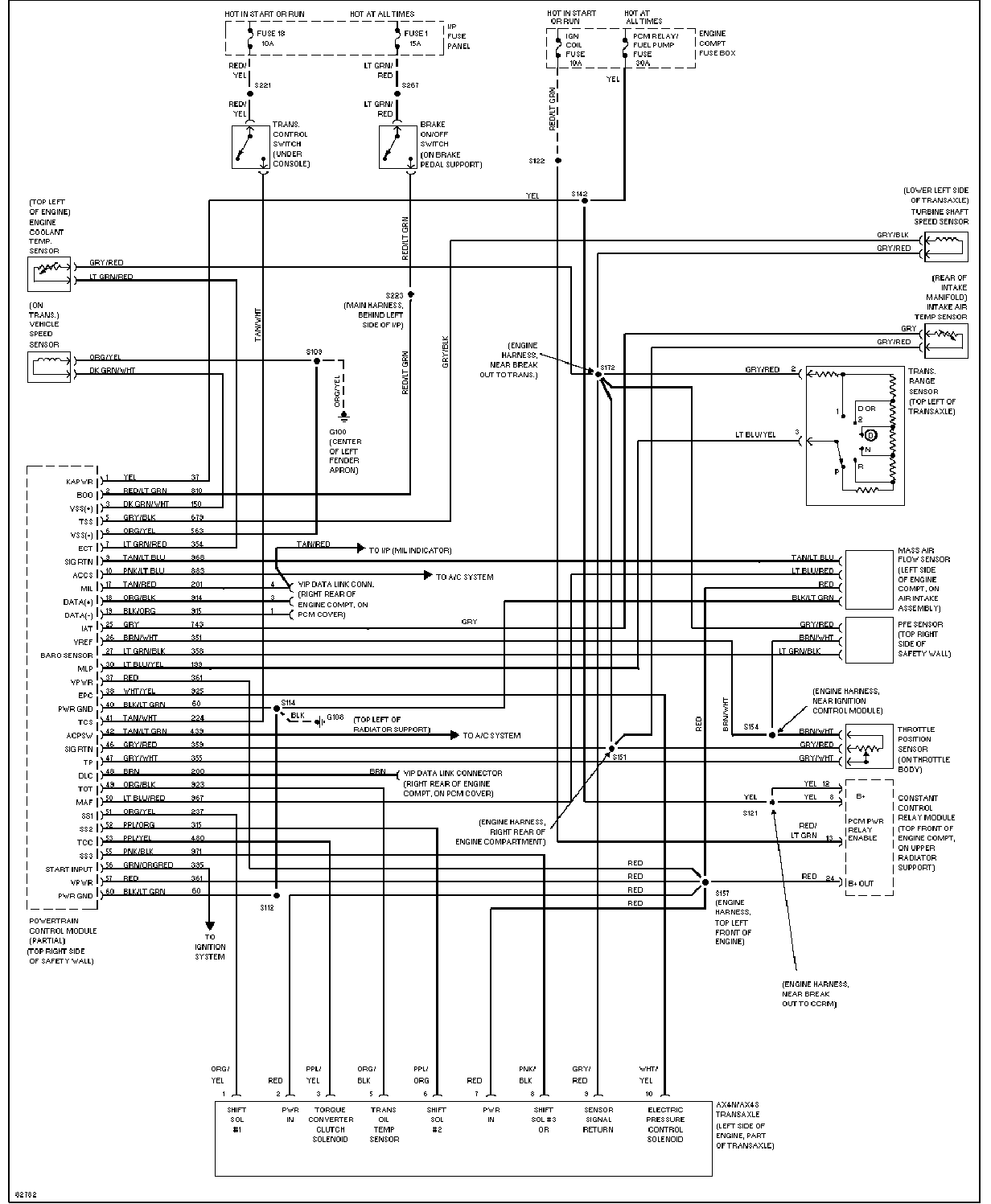

| 变速箱电路图(3.8L) |
| 起动电路图(3.8L) |

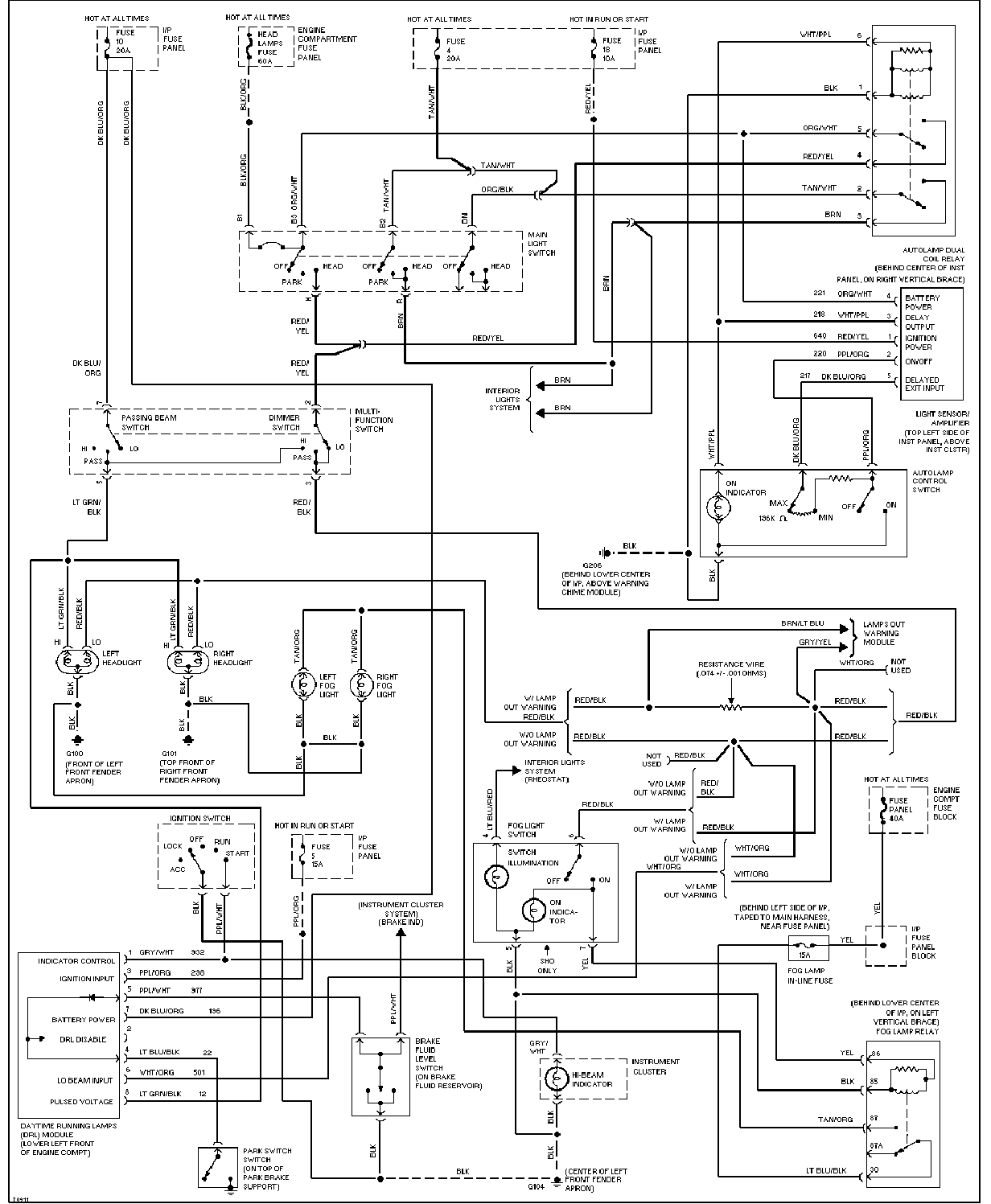

| 自动灯及雾灯电路图(带DRL) |
| 自动灯及雾灯电路图(无DRL) |

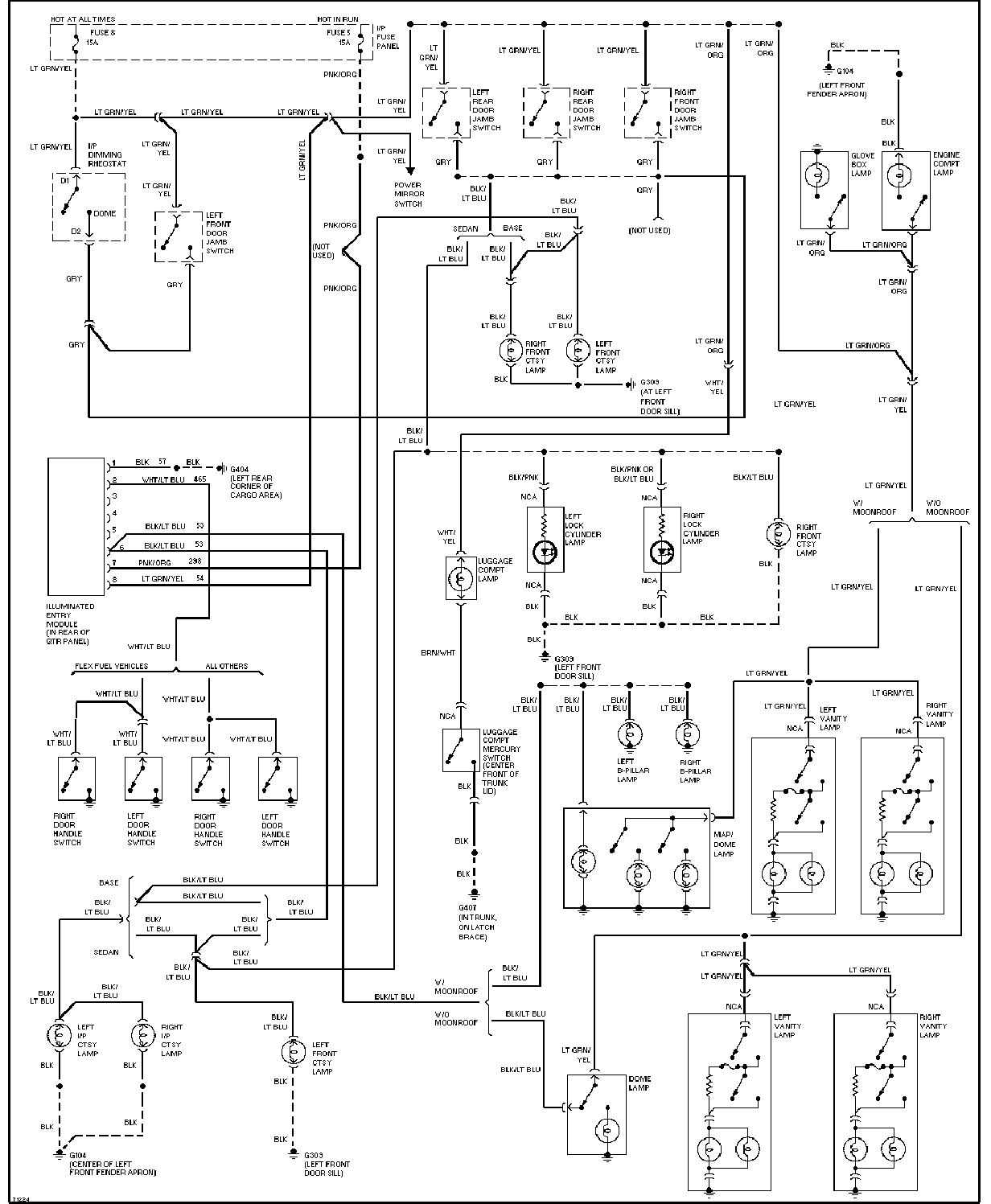

| 门控灯电路图(轿车,无遥控门锁) |

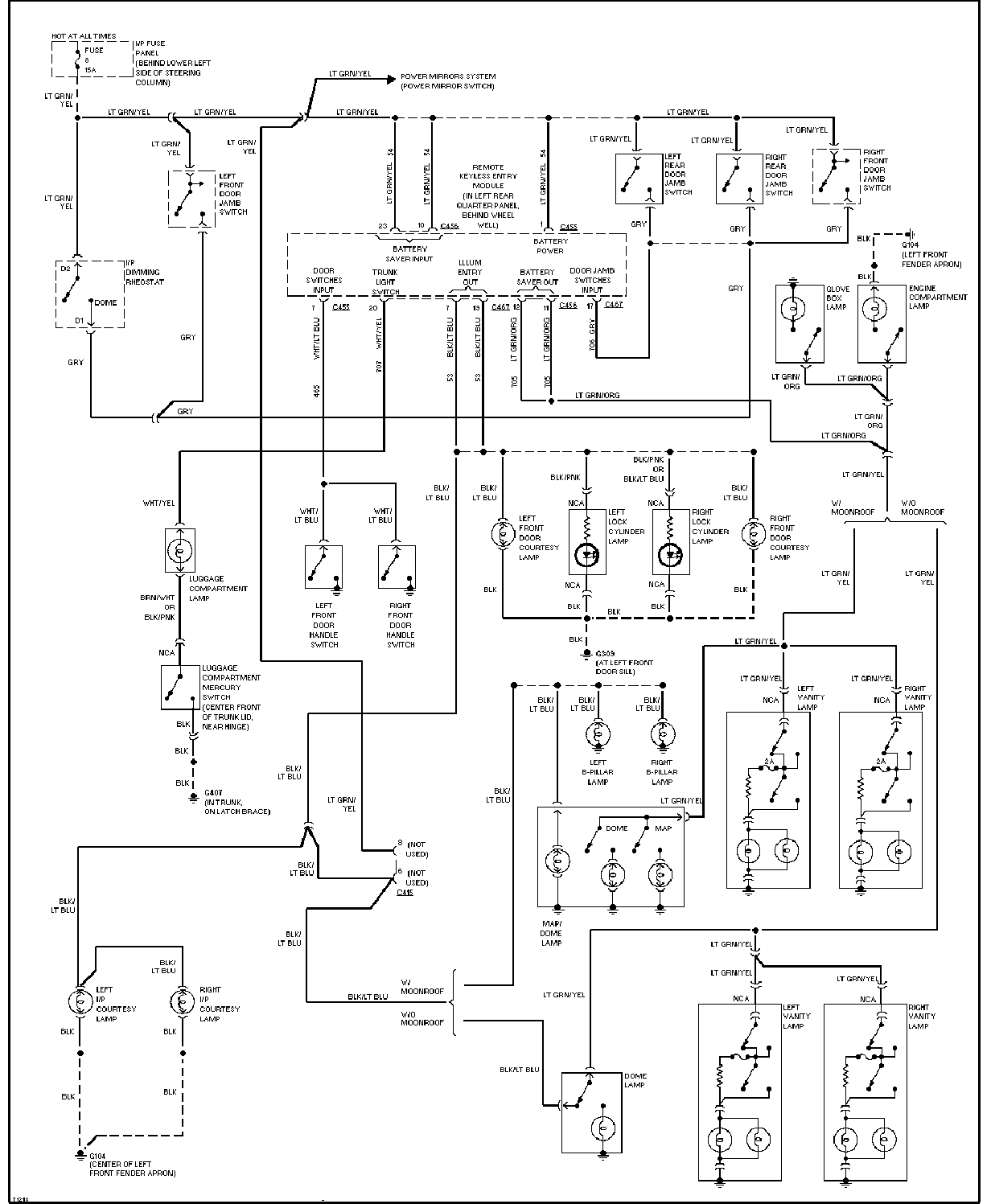

| 门控灯电路图(轿车,带遥控门锁) |
| 门控灯电路图(旅行车) |

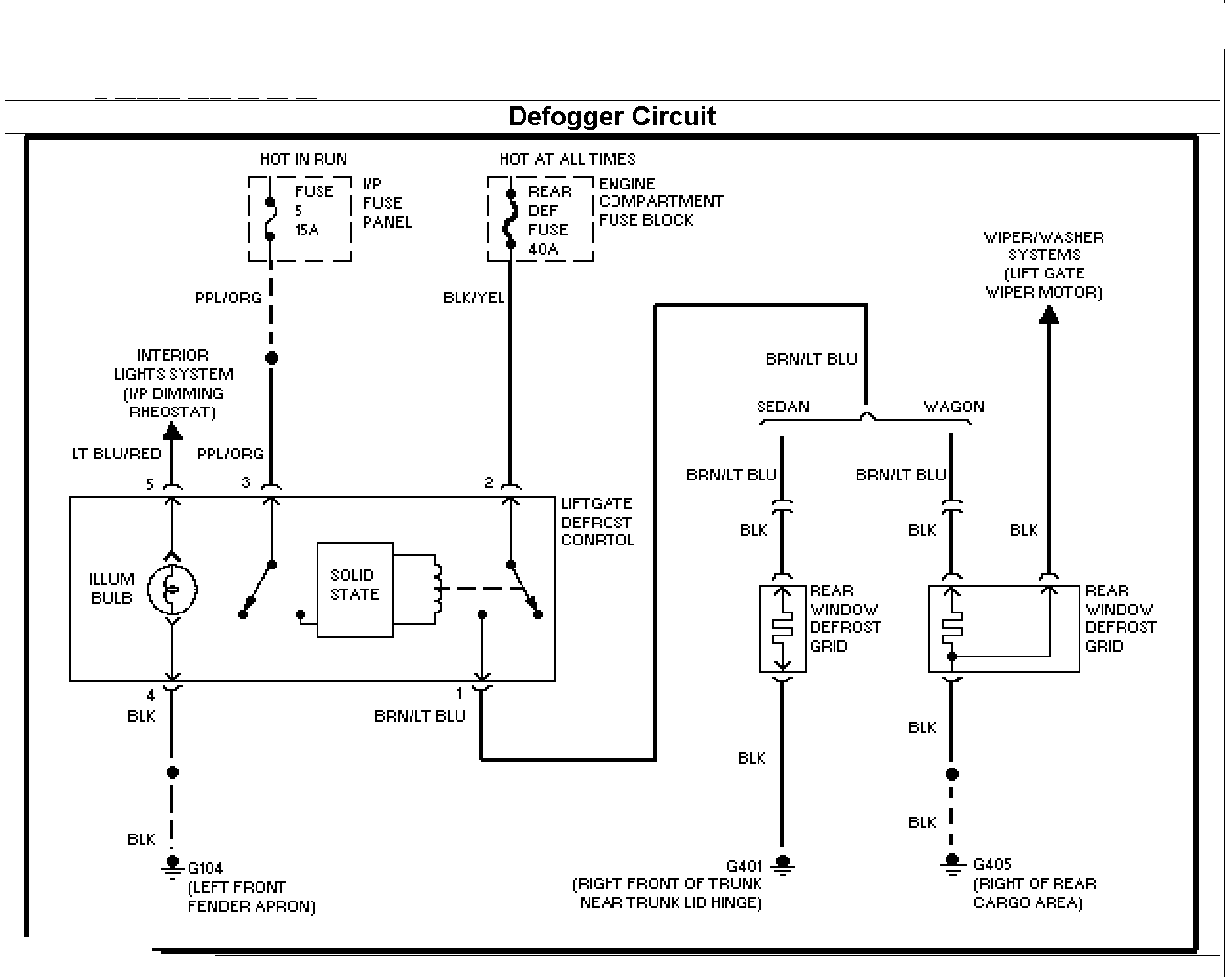

| 除雾器电路图 |

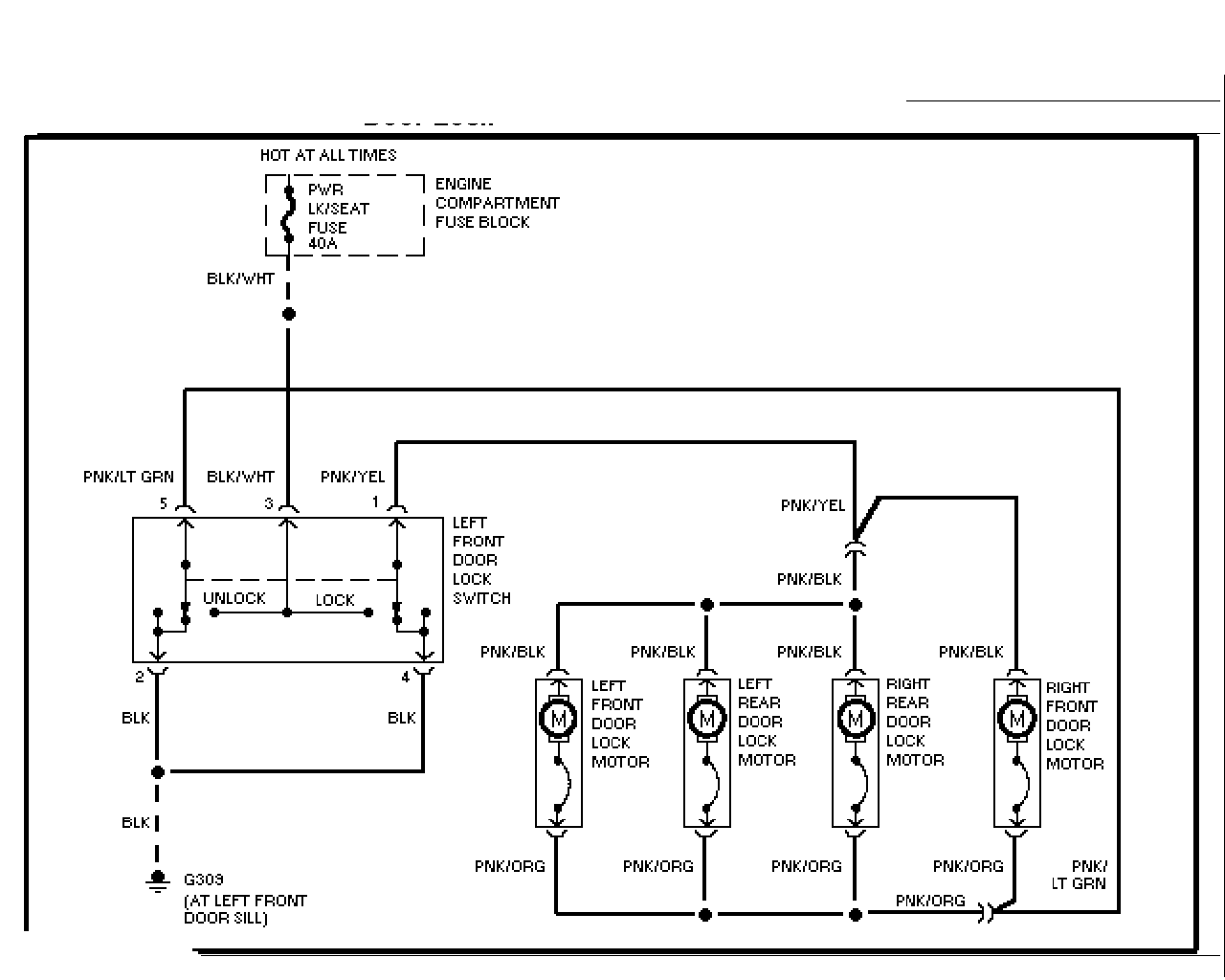

| 门锁电路图(无电动车窗) |
| 门锁电路图(带电动车窗) |
| 电子转向电路图 |
| 外部灯电路图(旅行车) |

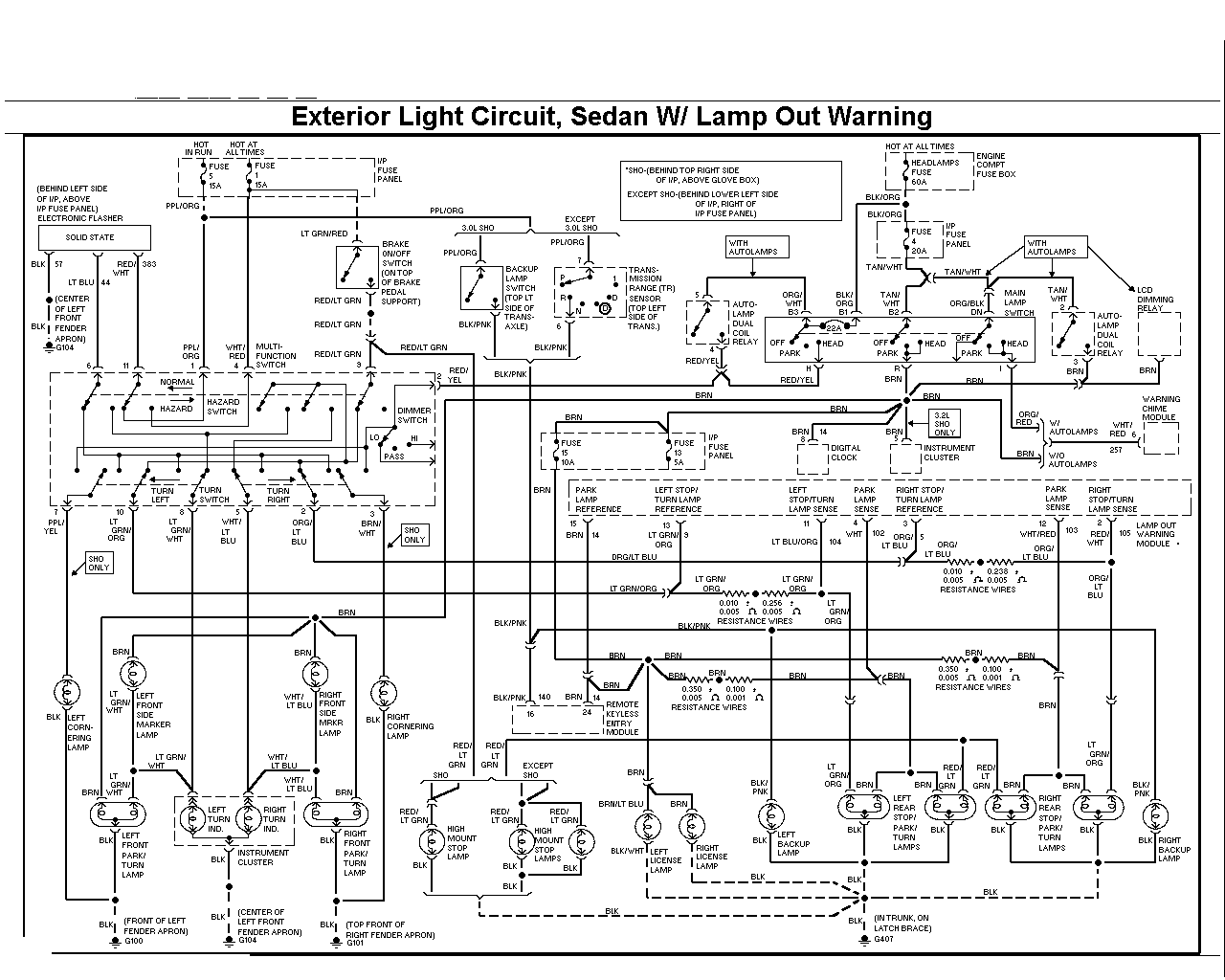

| 外部灯电路图(轿车,带车灯监控器) |

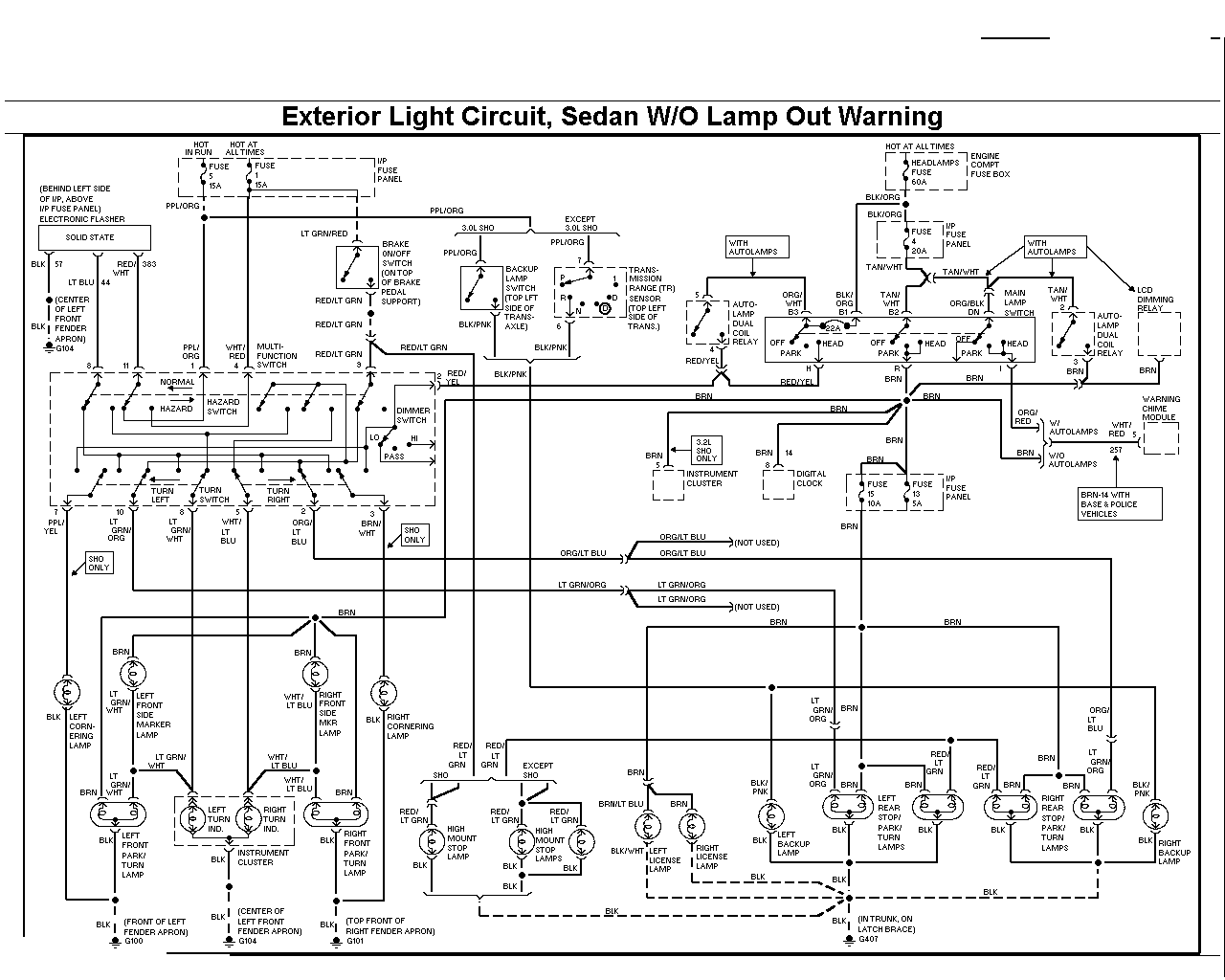

| 外部灯电路图(轿车,无车灯监控器) |

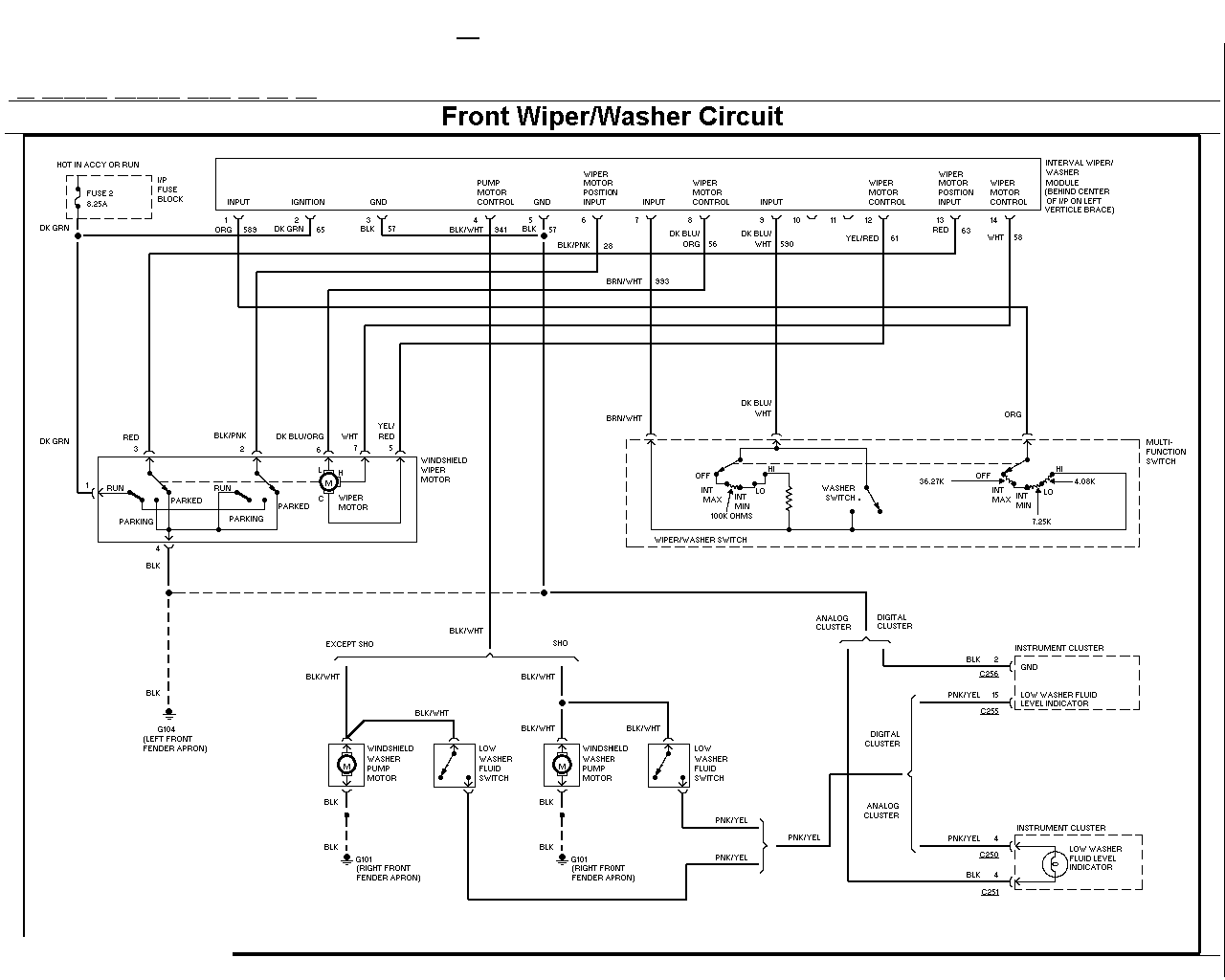

| 前雨刮清洗器电路图 |

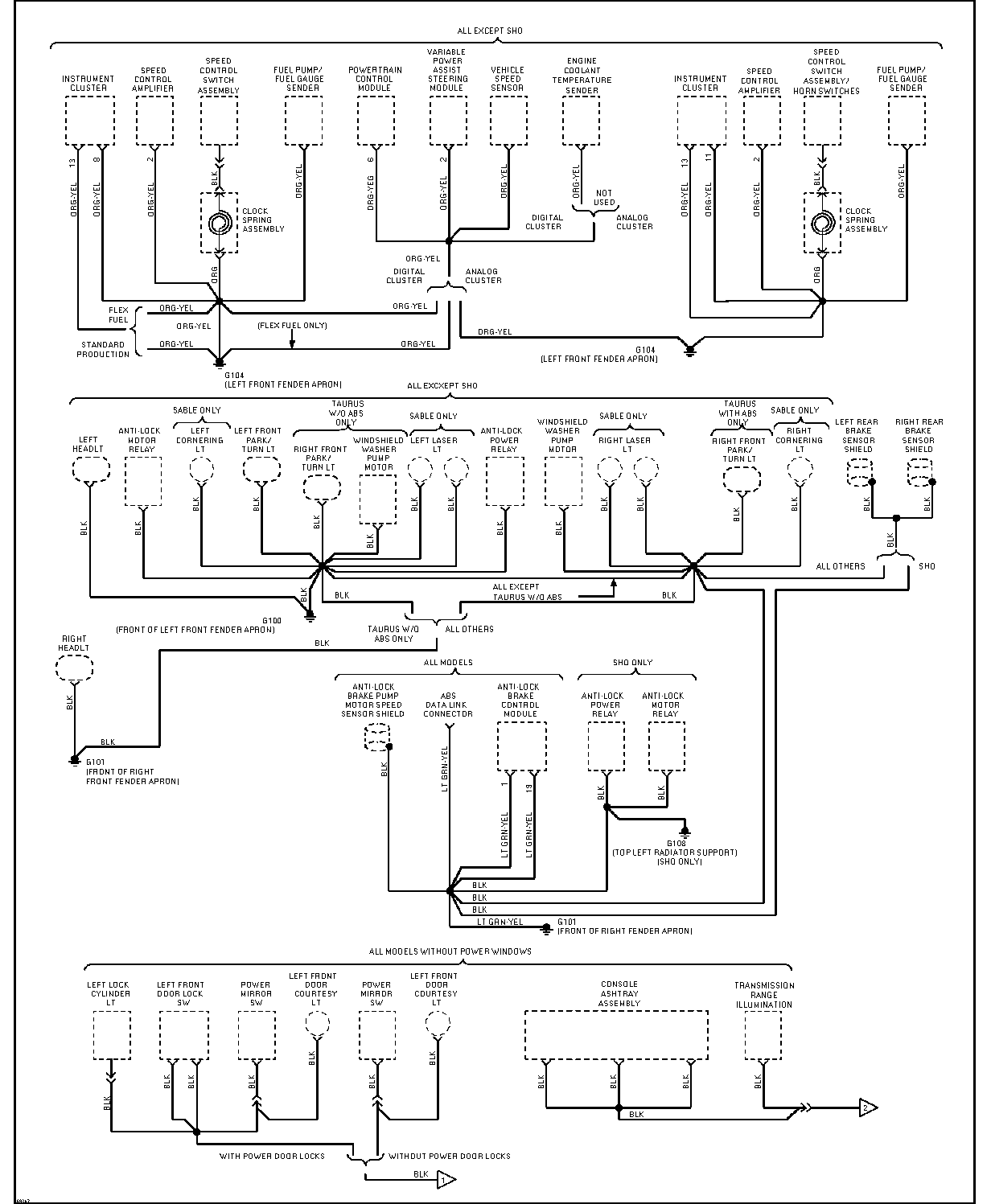

| 搭铁分布电路图 1 2 3 4 5 |

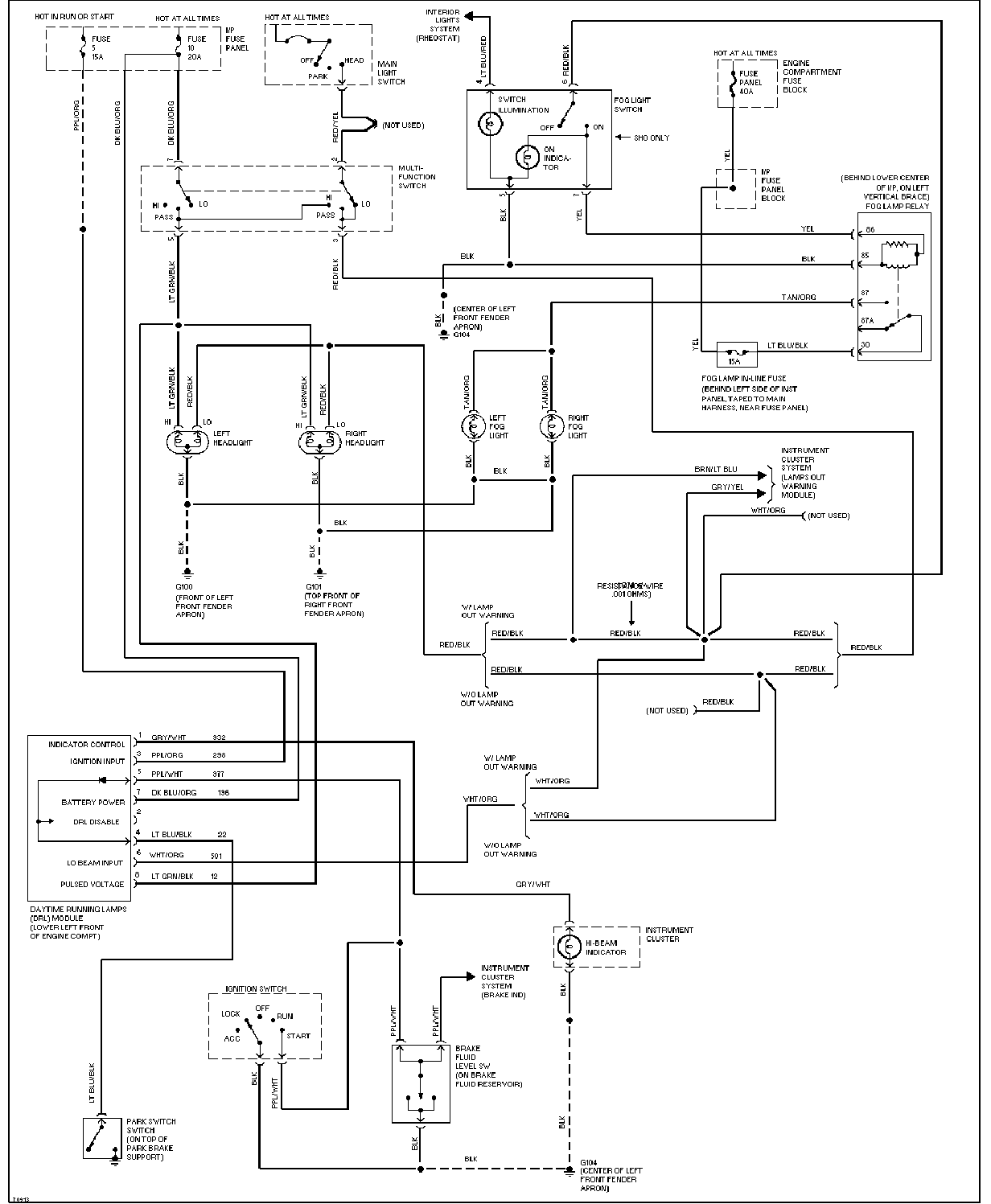

| 大灯雾灯电路图(带DRL) |

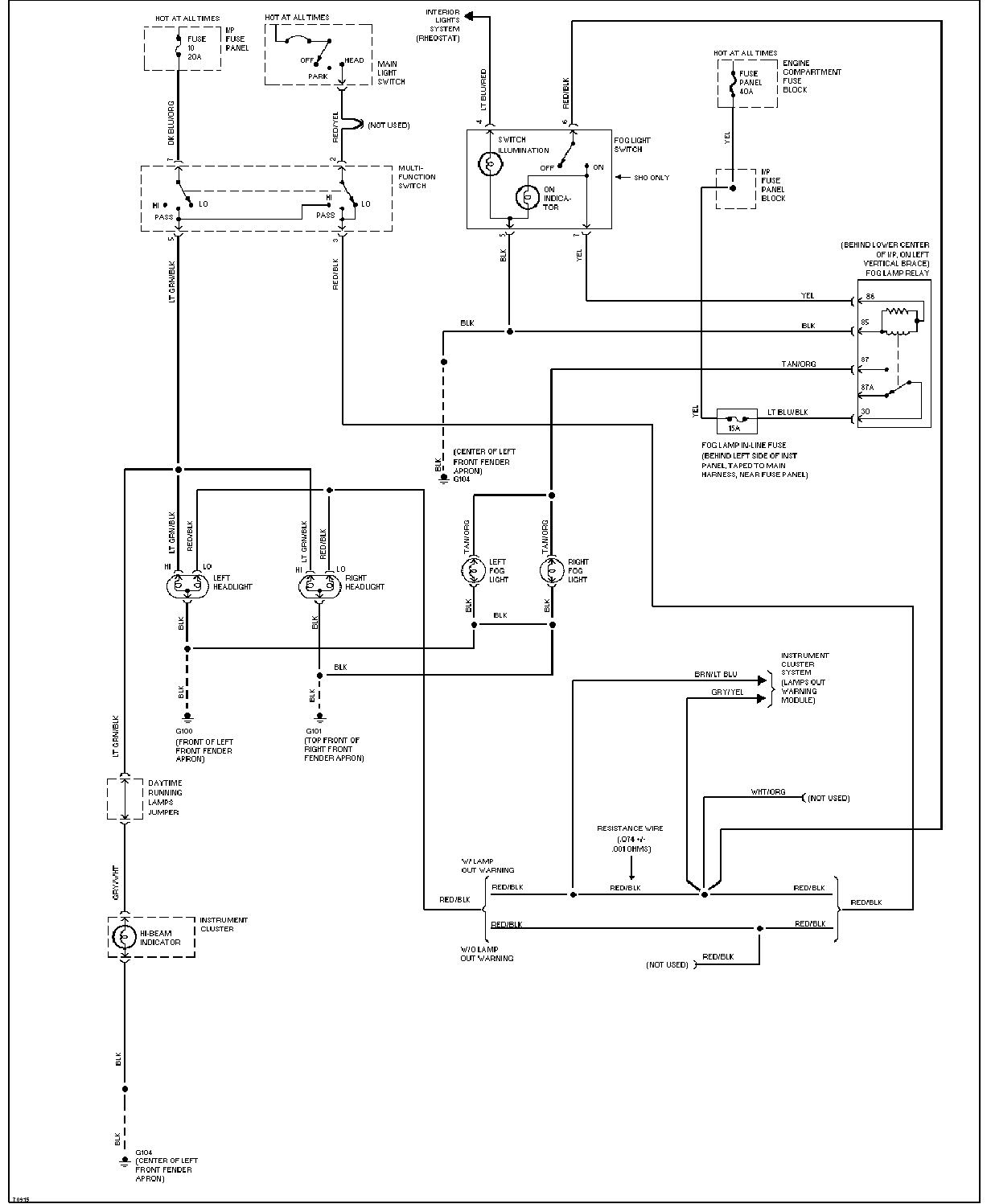

| 大灯雾灯电路图(无DRL) |
| 大灯电路图 |

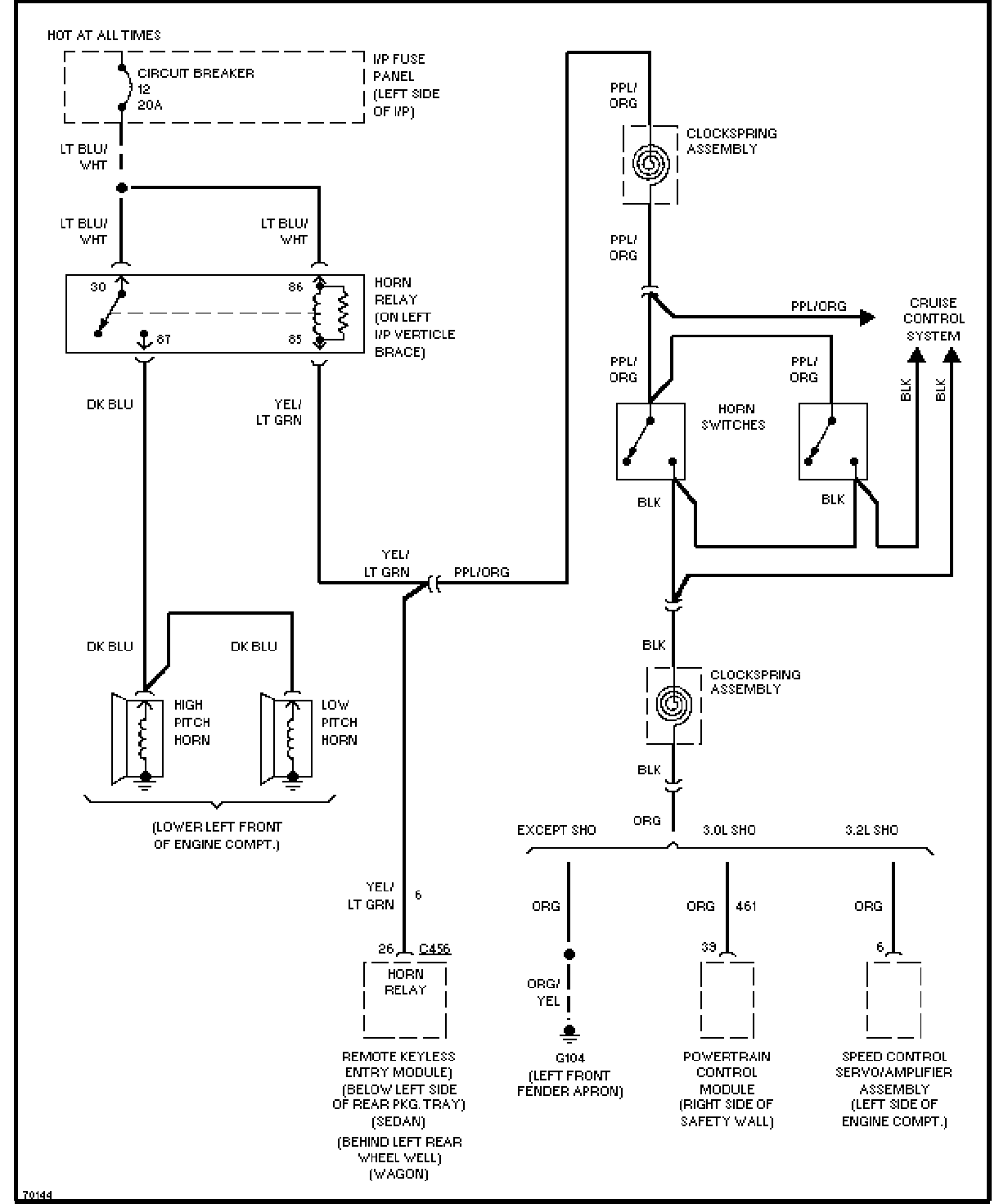

| 喇叭电路图 |
| 仪表板照明电路图 |

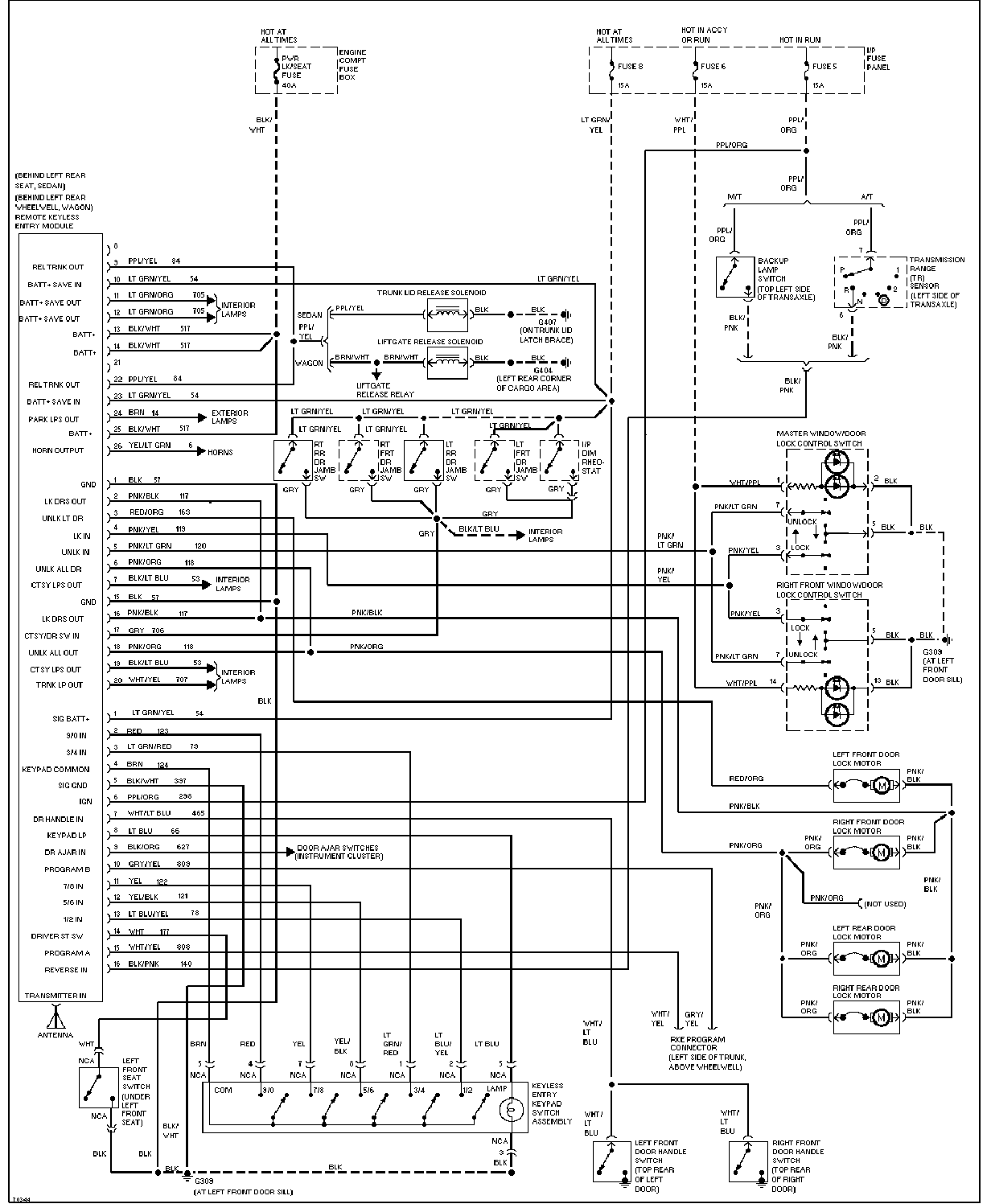

| 遥控门锁电路图 |
| 电动天线电路图 |

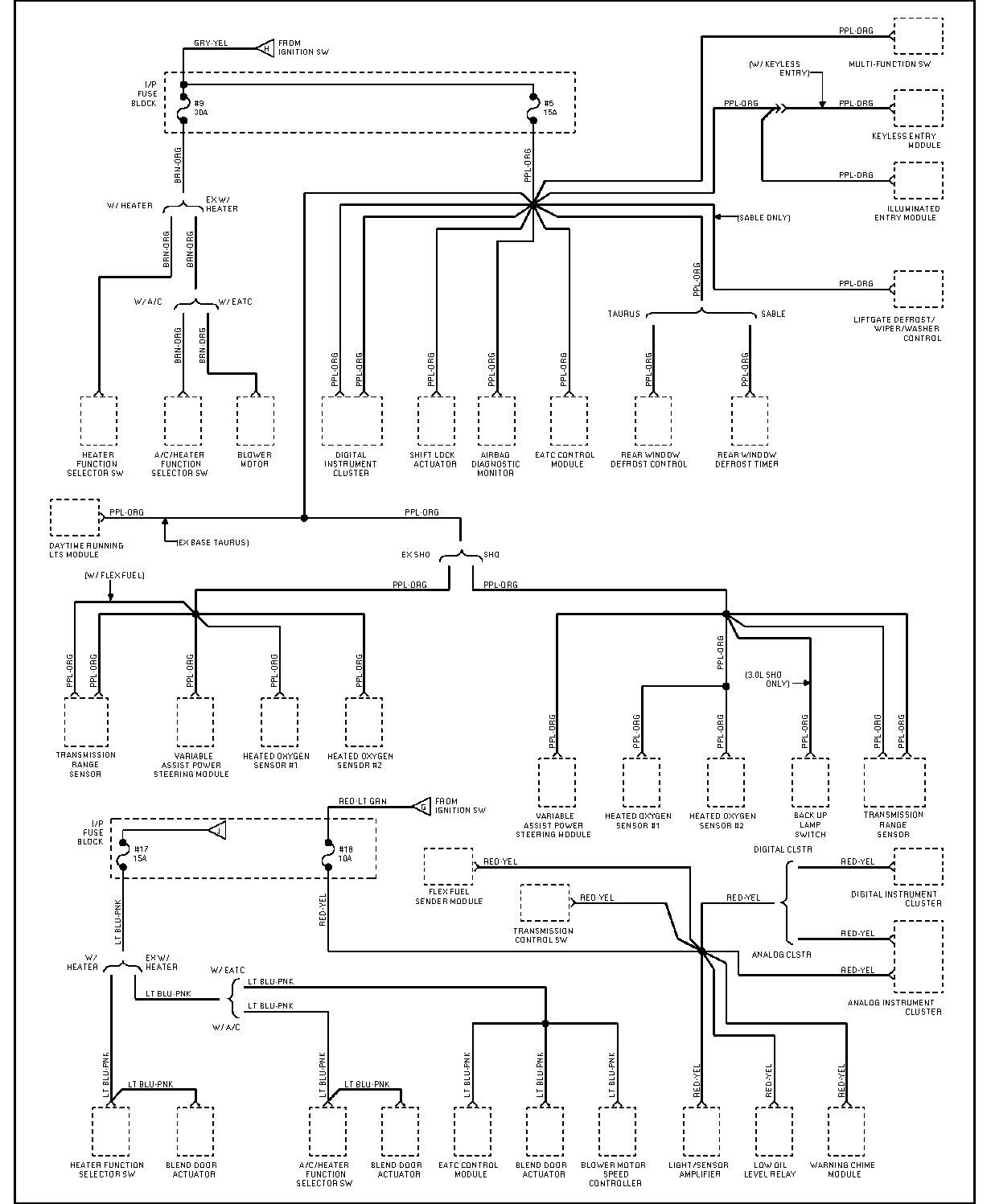

| 电源电路图 1 2 3 4 5 6 |
| 电动座椅腰部电路图 |

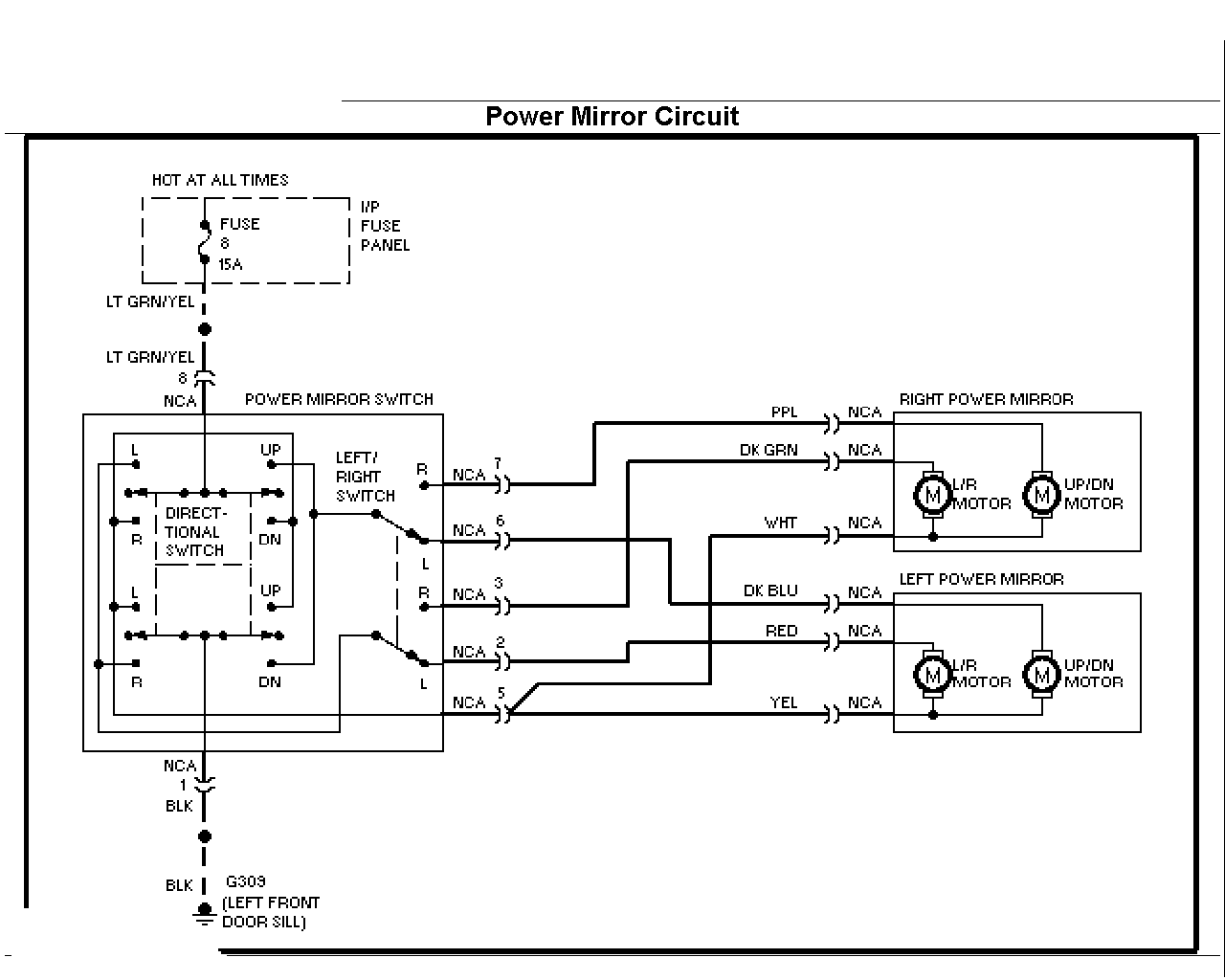

| 电动后视镜电路图 |

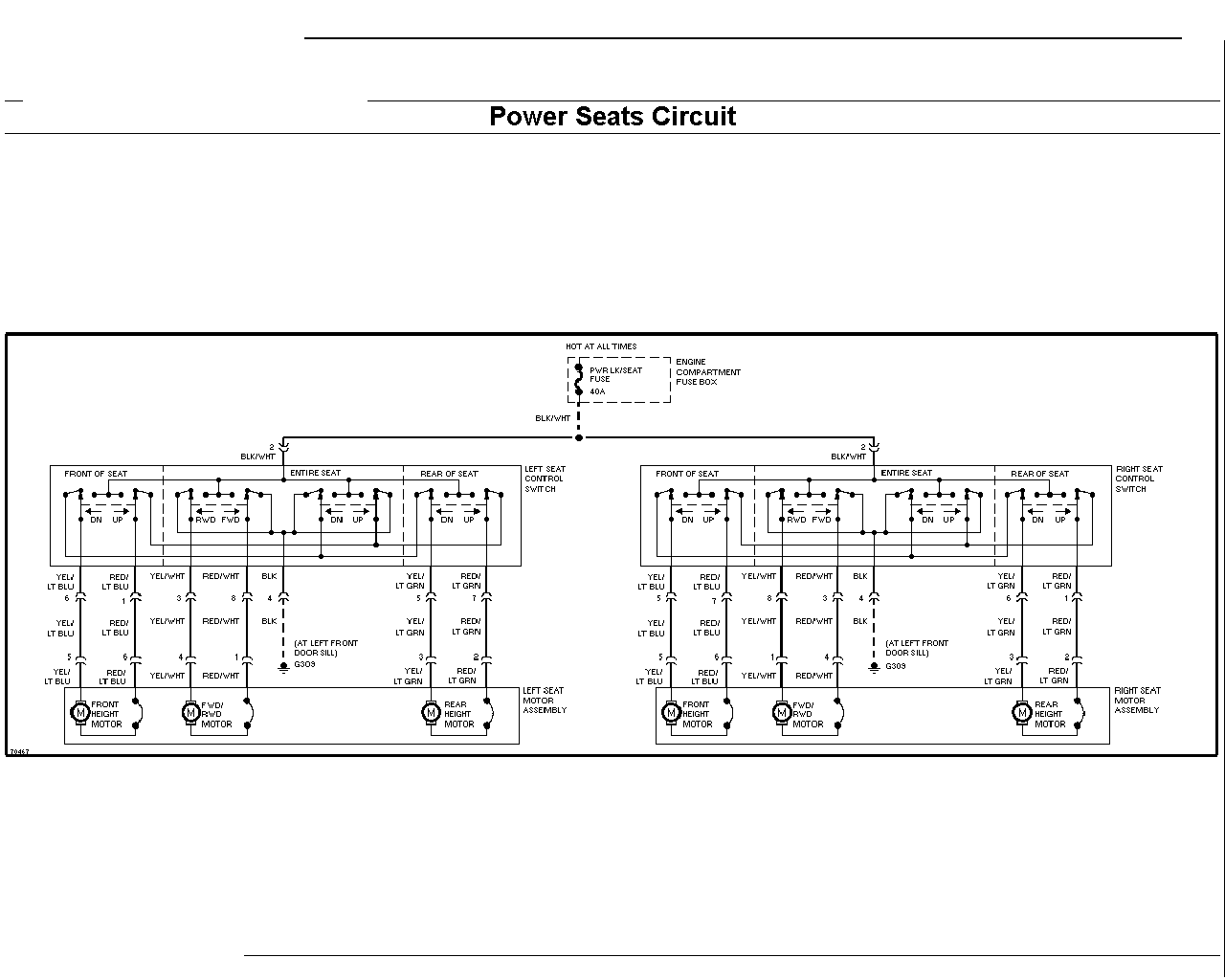

| 电动座椅电路图 |

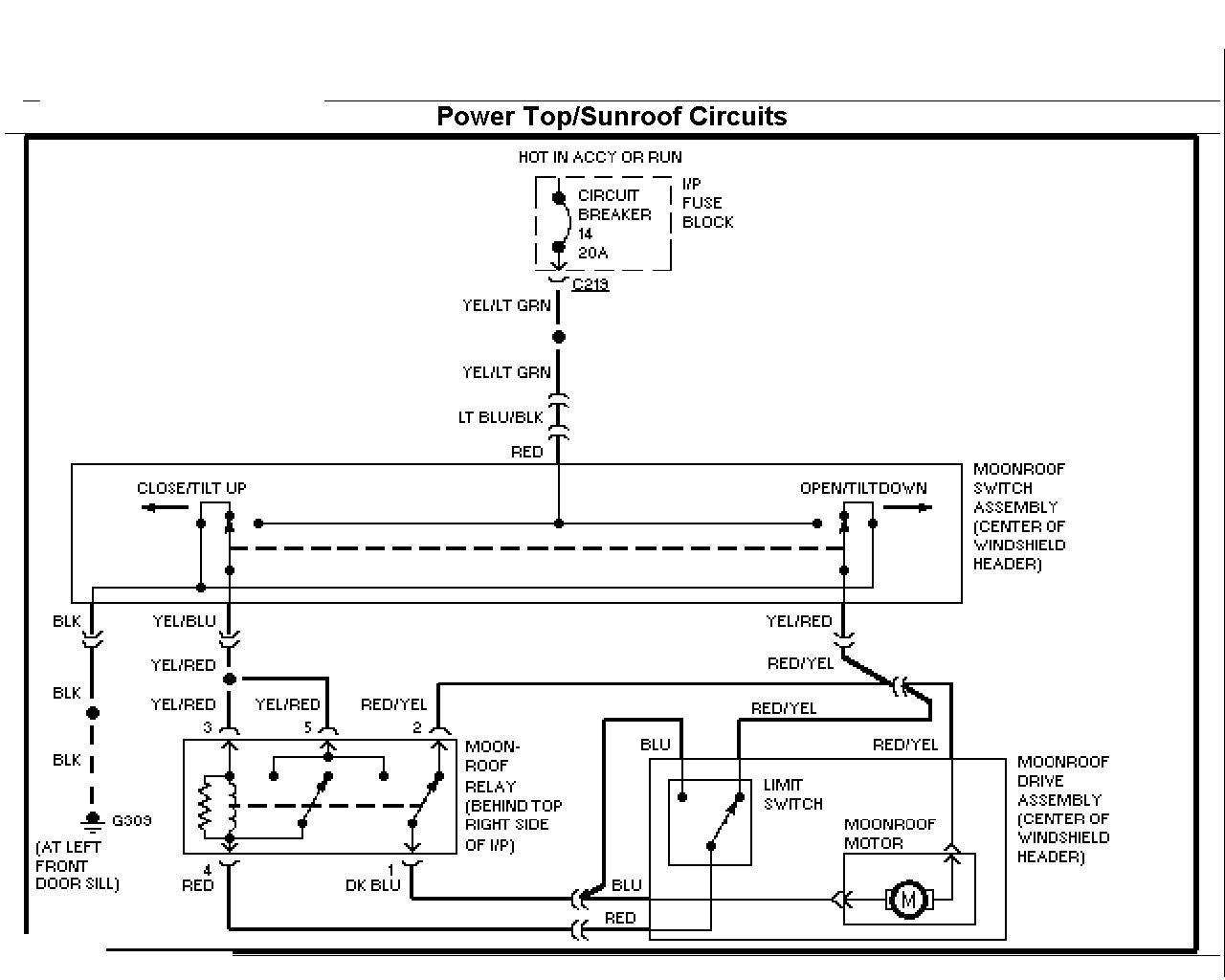

| 电动顶蓬电路图 |
| 电动车窗电路图 |
| 后雨刮清洗器电路图 |

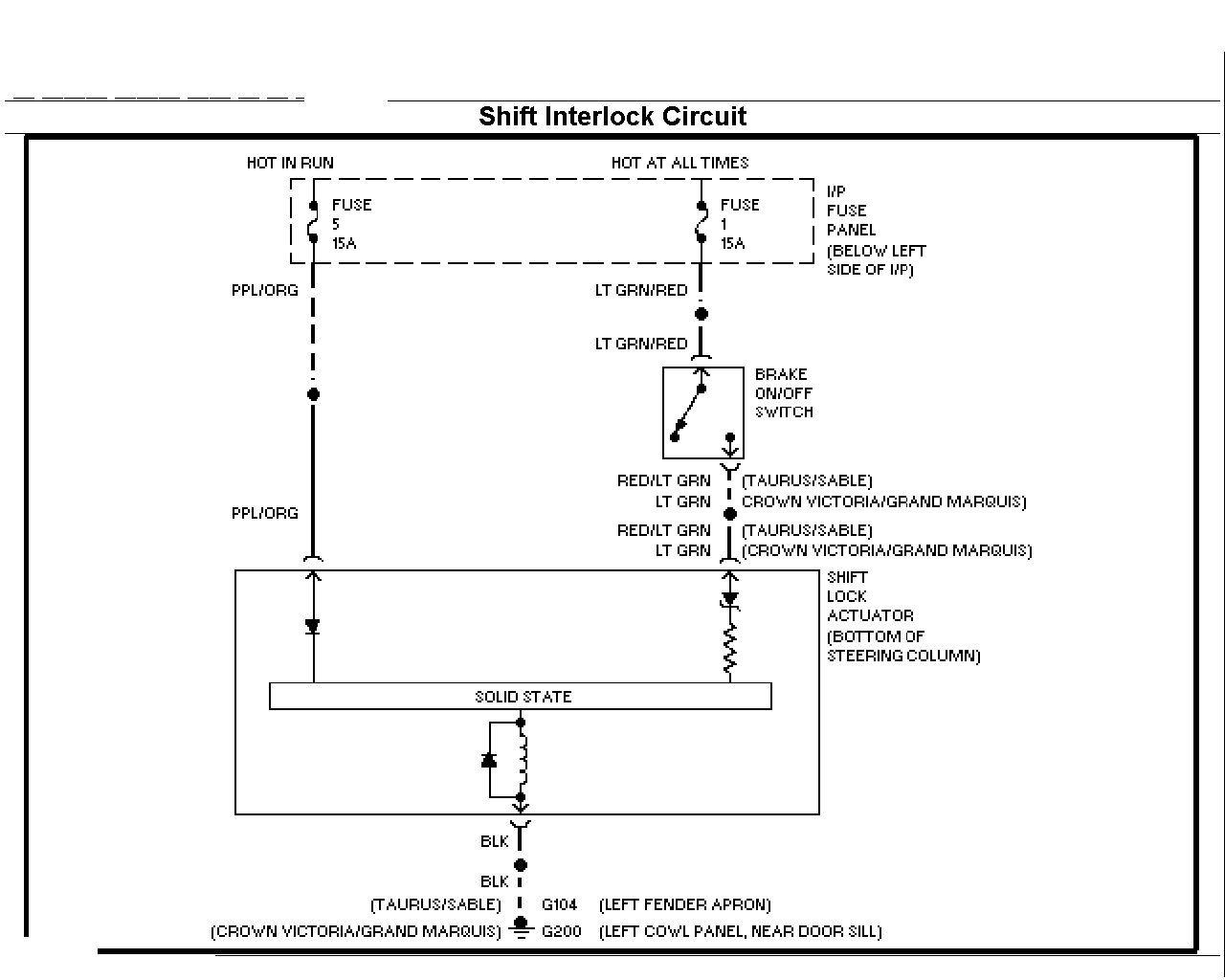

| 换挡联锁电路图 |

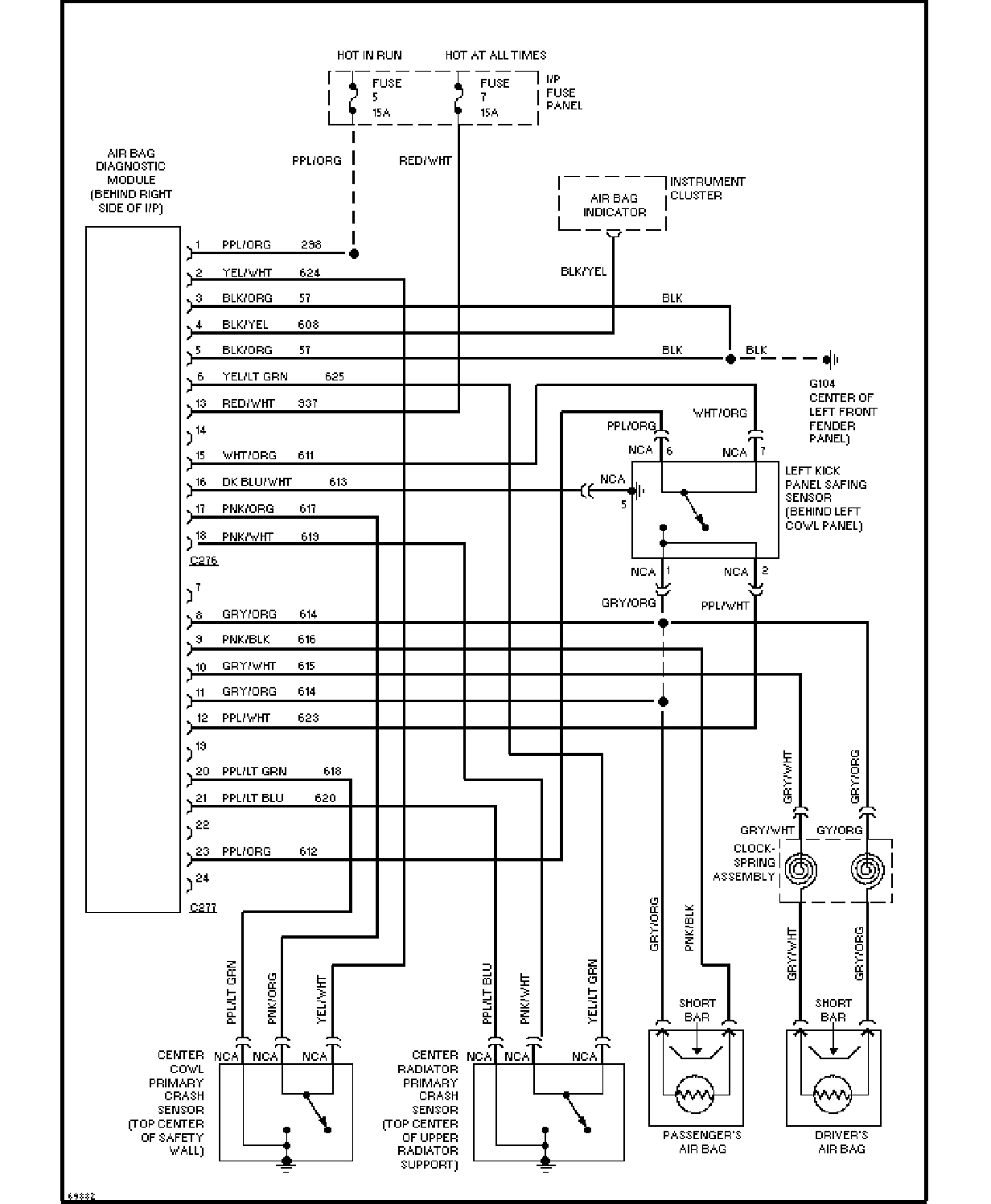

| 安全气囊电路图 |

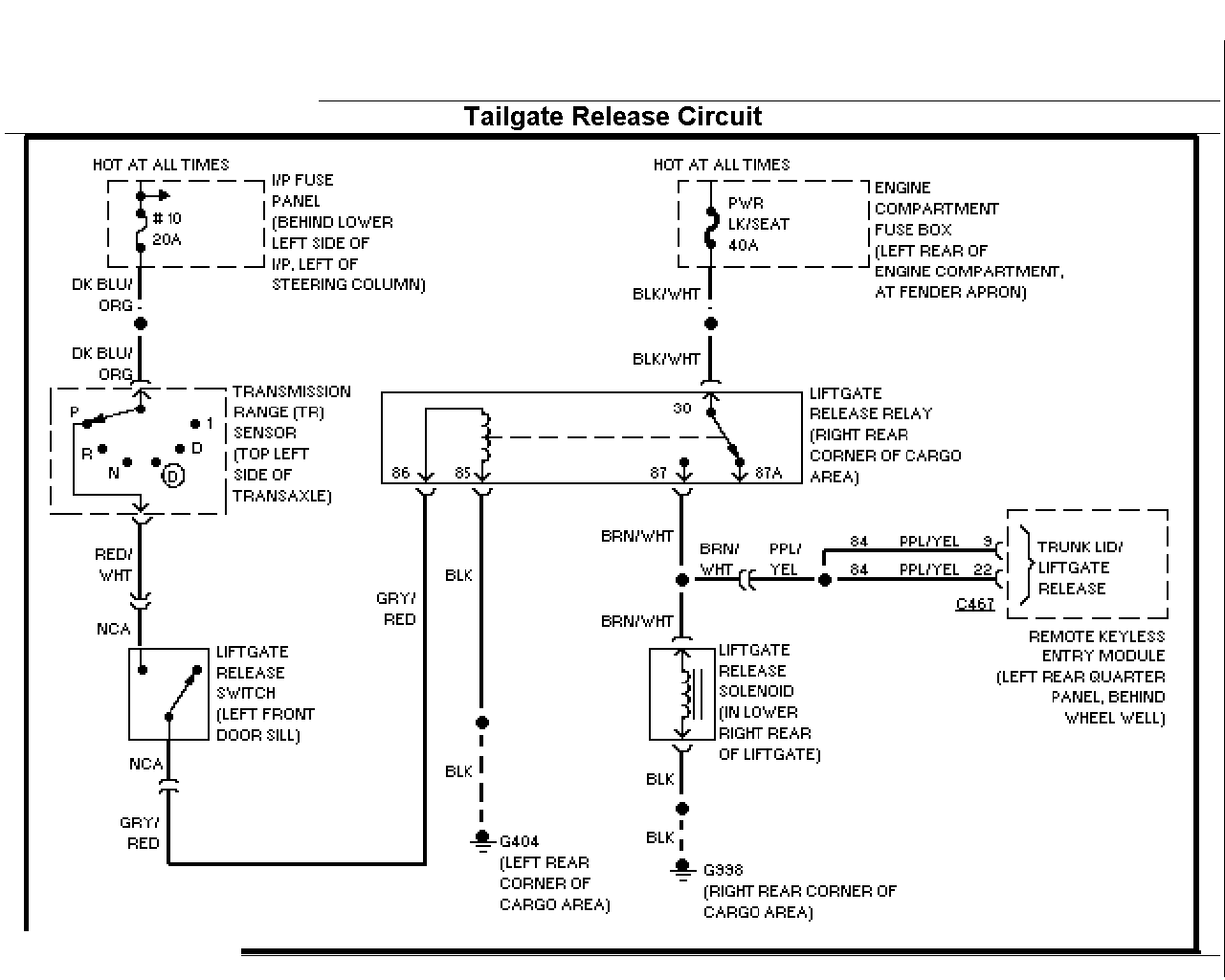

| 后门电路图 |
| |
