一 转向系统概述

汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。

1. 转向系统的基本组成

(1)转向操纵机构 主要由转向盘、转向轴、转向管柱等组成。

(2)转向器 将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。

(3)转向传动机构 将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。

2. 转向系统的类型及工作原理

按转向能源的不同，转向系统可分为机械转向系统和动力转向系统两大类。

(1)机械转向系统 以驾驶员的体力(手力)作为转向能源的转向系统，其中所有传力件都是机械的。

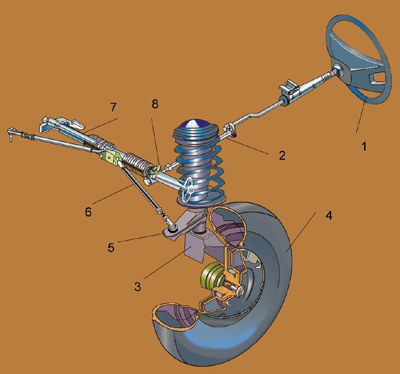

图d-zx-17是一种机械式转向系统。需要转向时，驾驶员对转向盘1施加一个转向力矩。该力矩通过转向轴2输入转向器8。从转向盘到转向传动轴这一系列部件和零件即属于转向操纵机构。作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。经转向器放大后的力和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。这里，转向横拉杆和转向节臂属于转向传动机构。

l.转向盘 2.安全转向轴 3.转向节 4.转向轮 5.转向节臂 6.转向横拉杆 7.转向减振器 8.机械转向器

(2)动力转向系统 兼用驾驶员体力和发动机(或电机)的动力为转向能源的转向系统，它是在机械转向系统的基础上加设一套转向加力装置而形成的。

图d-zx-18为一种液压式动力转向系统示意图。其中属于转向加力装置的部件是：转向油泵5、转向油管4、转向油罐6以及位于整体式转向器10内部的转向控制阀及转向动力缸等。当驾驶员转动转向盘1时，转向摇臂9摆动，通过转向直拉杆11、横拉杆8、转向节臂7，使转向轮偏转，从而改变汽车的行驶方向。

1.方向盘 2.转向轴 3.转向中间轴 4.转向油管 5.转向油泵 6.转向油罐 7.转向节臂 8.转向横拉杆 9.转向摇臂 10.整体式转向器 11.转向直拉杆 12.转向减振器

与此同时，转向器输入轴还带动转向器内部的转向控制阀转动，使转向动力缸产生液压作用力，帮助驾驶员转向操纵。这样，为了克服地面作用于转向轮上的转向阻力矩，驾驶员需要加于转向盘上的转向力矩，比用机械转向系统时所需的转向力矩小得多。

3. 对转向系统的要求

(1)要求工作可靠，操纵轻便。

(2)转向机构还应能减小地面传到转向盘上的冲击，并保持适当的"路感"。

(3)当汽车发生碰撞时，转向装置应能减轻或避免对驾驶员的伤害。
