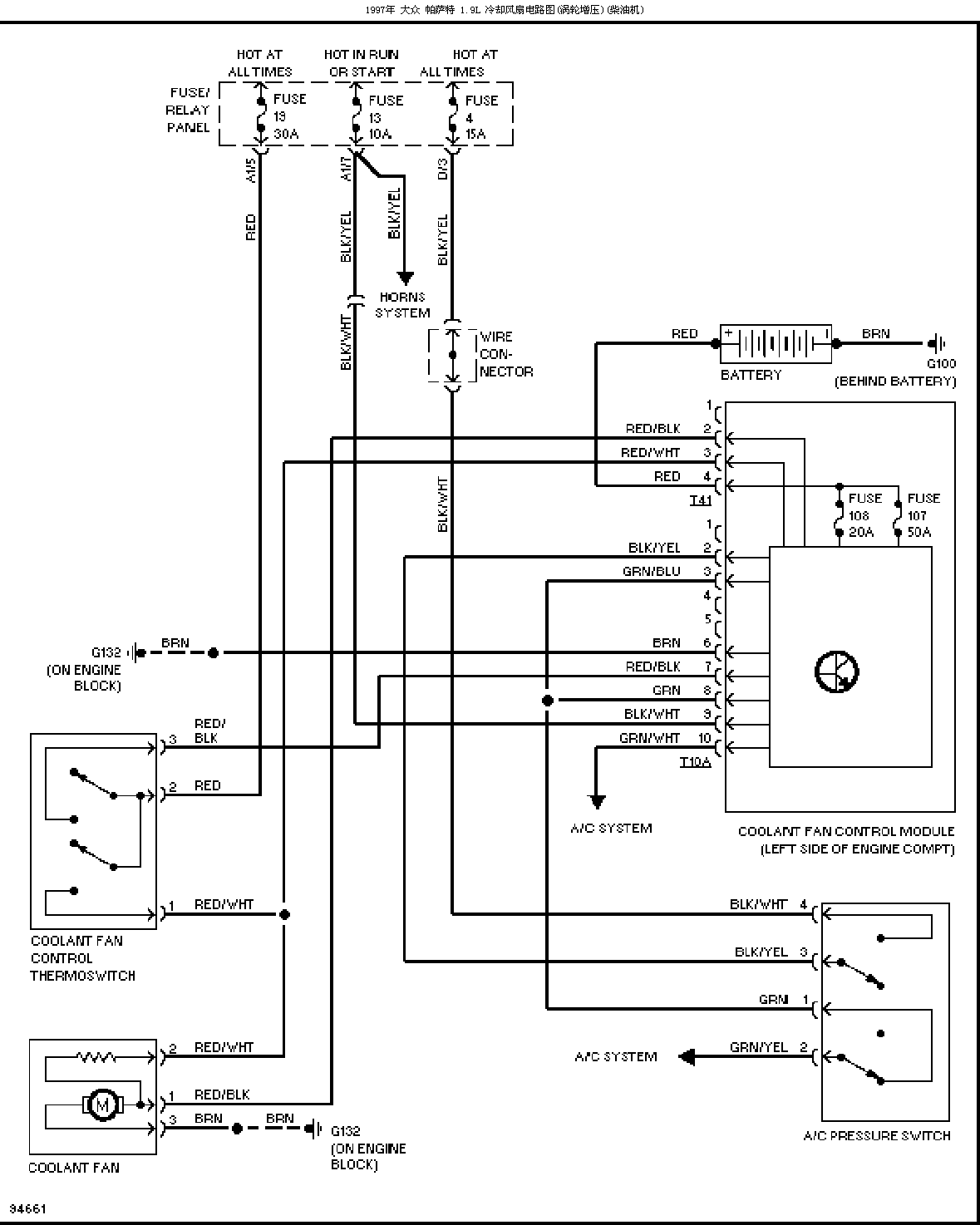

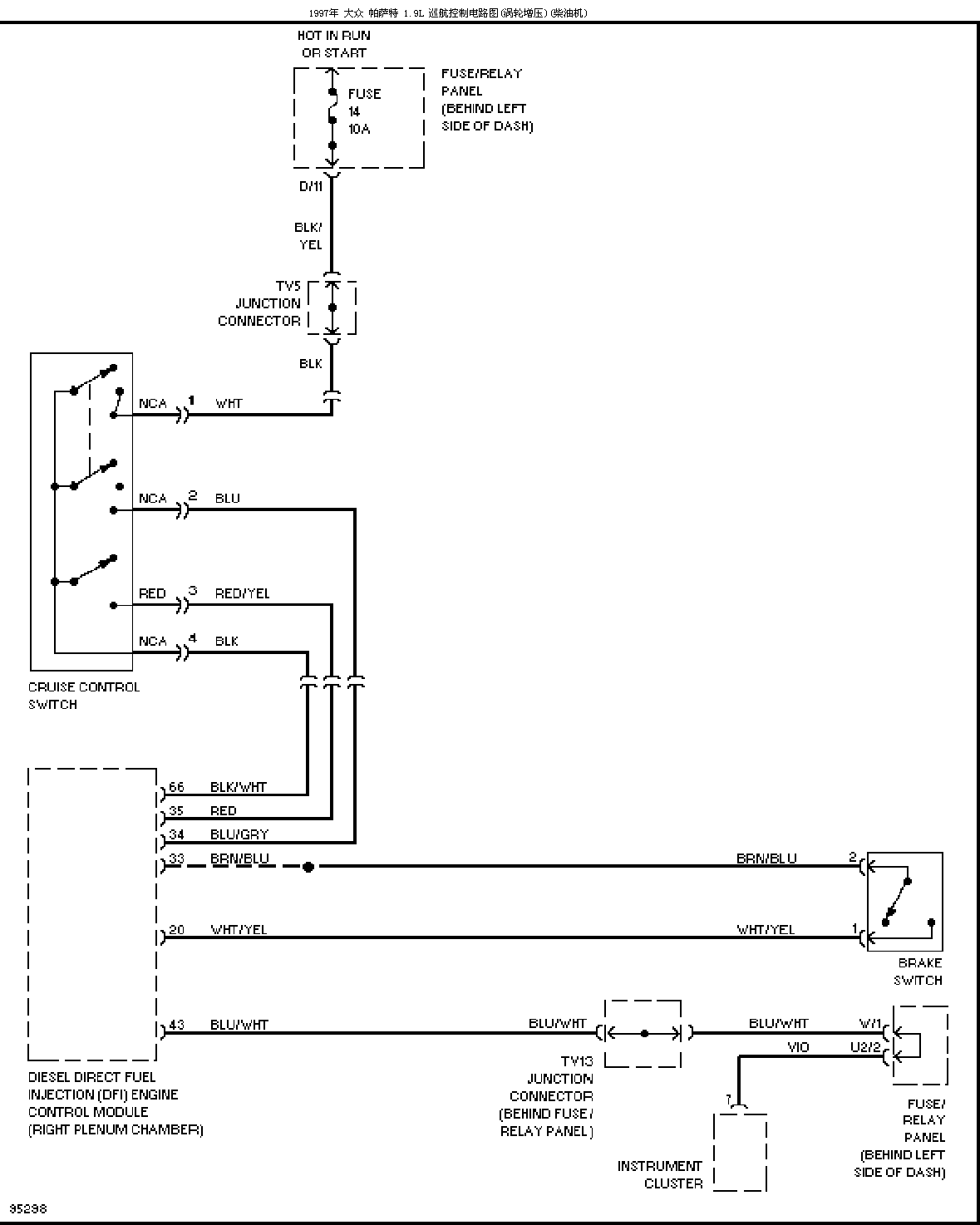

| 1.9L 冷却风扇电路图 (柴油涡轮增压) | 1.9L 巡航控制电路图 (柴油涡轮增压) |

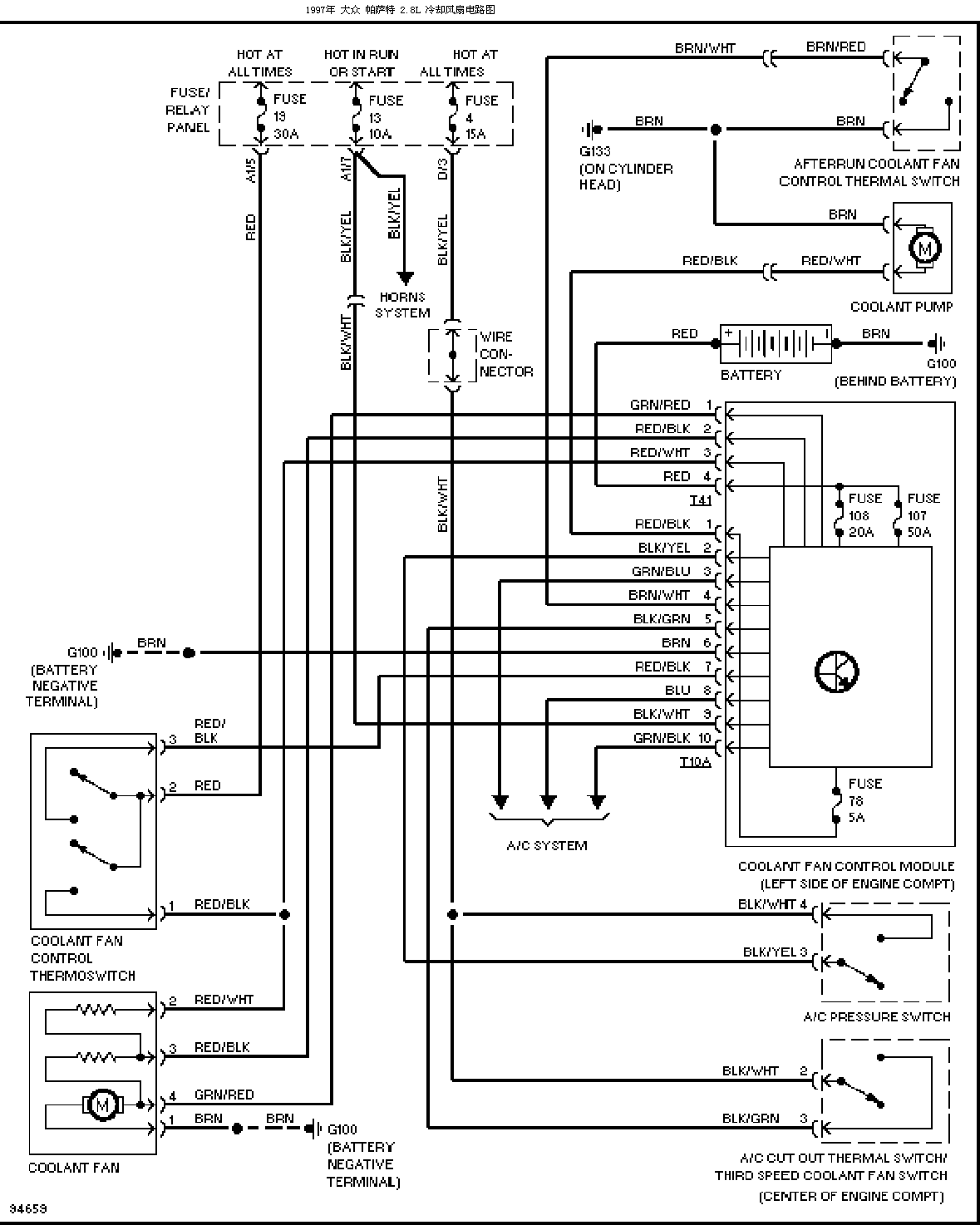

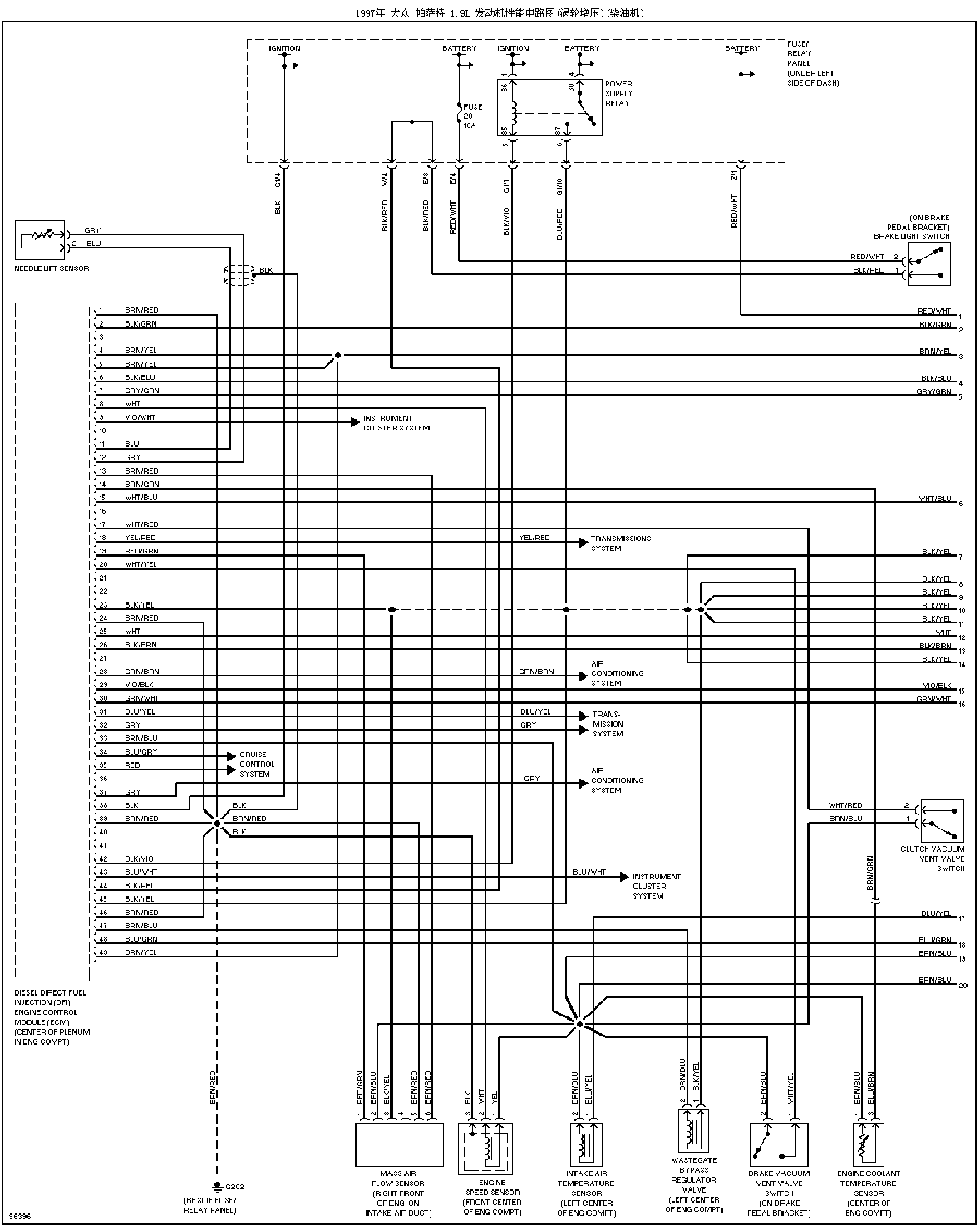

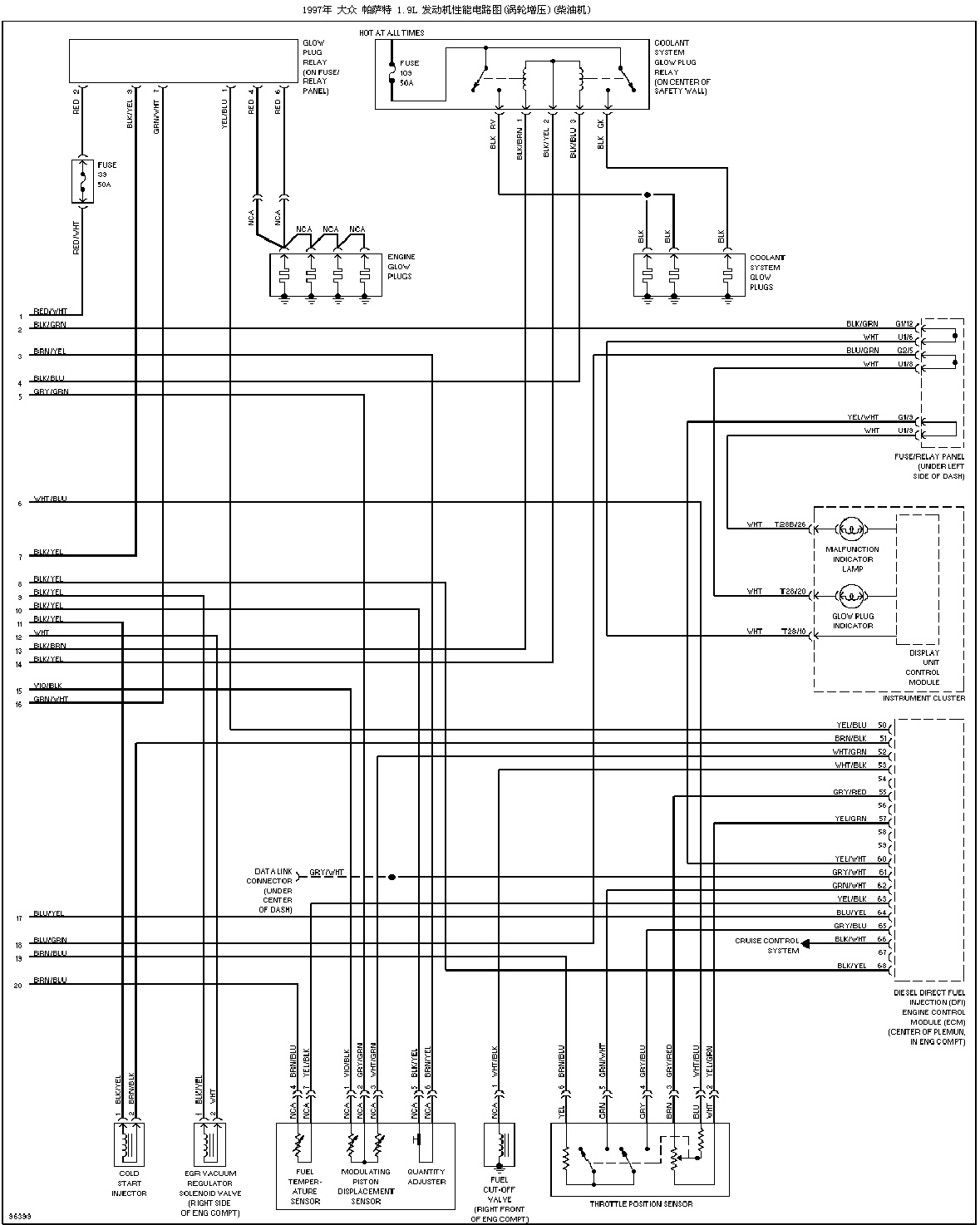

| 1.9L 发动机性能电路图 (柴油涡轮增压)(1) (2) | 2.8L 冷却风扇电路图 |

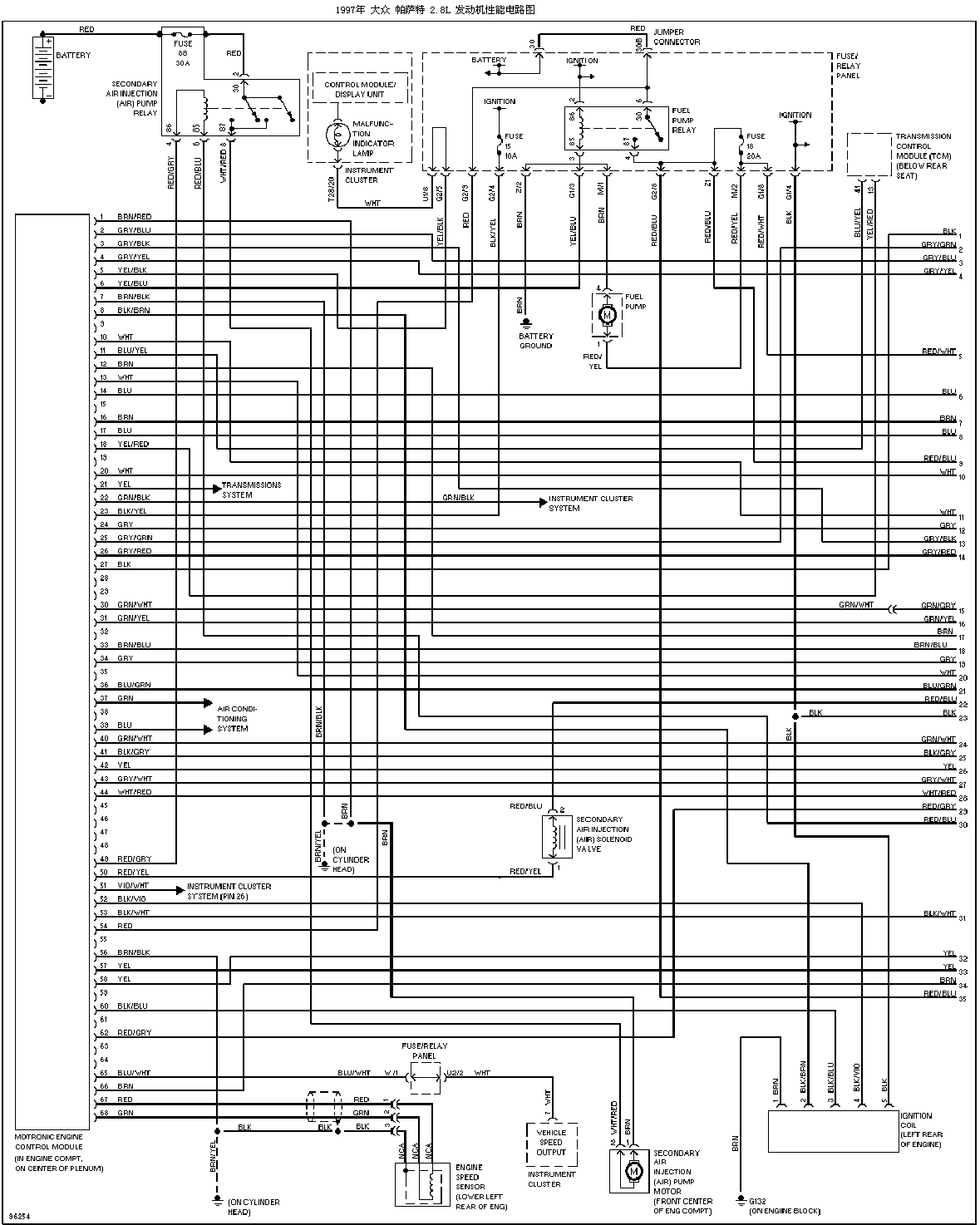

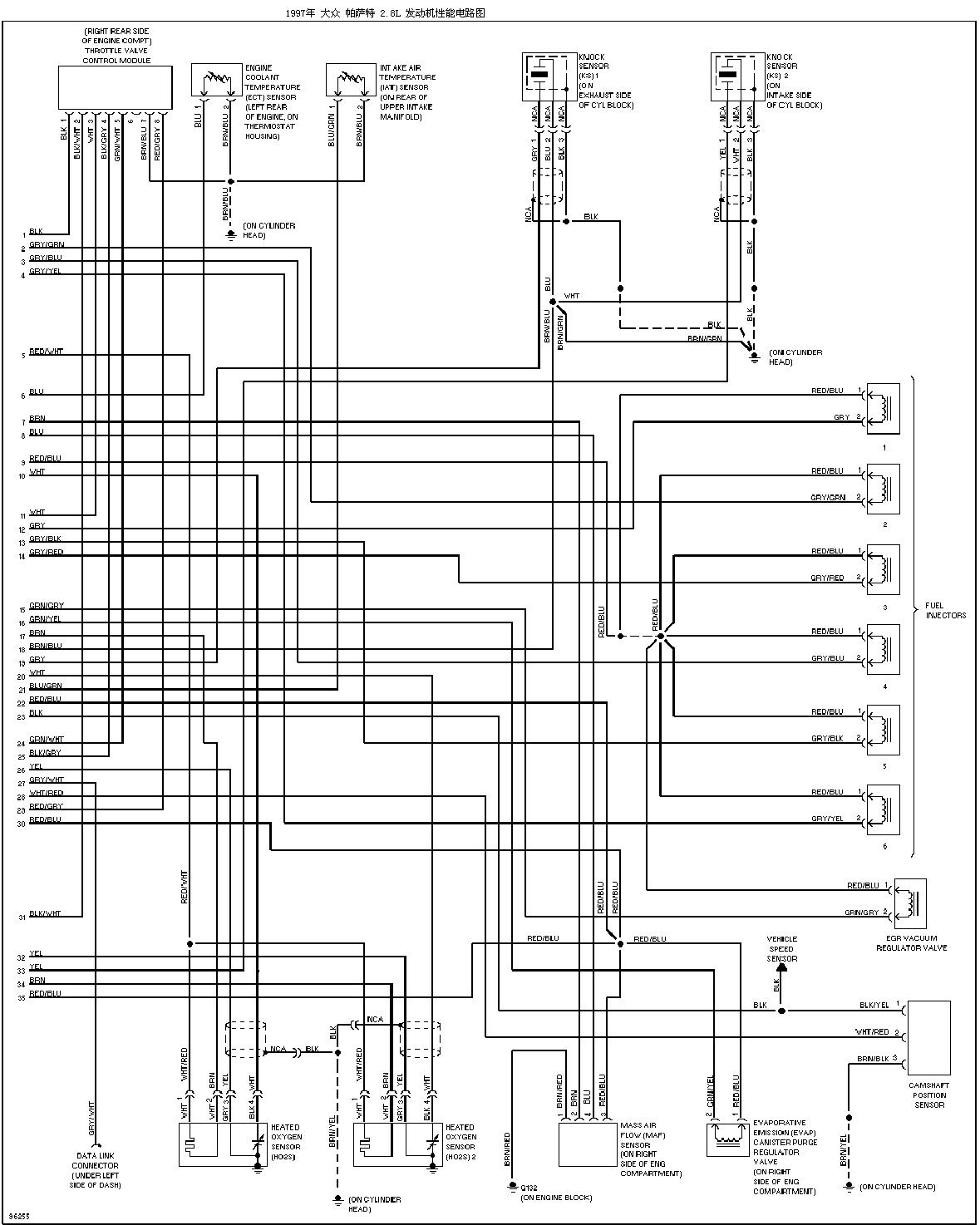

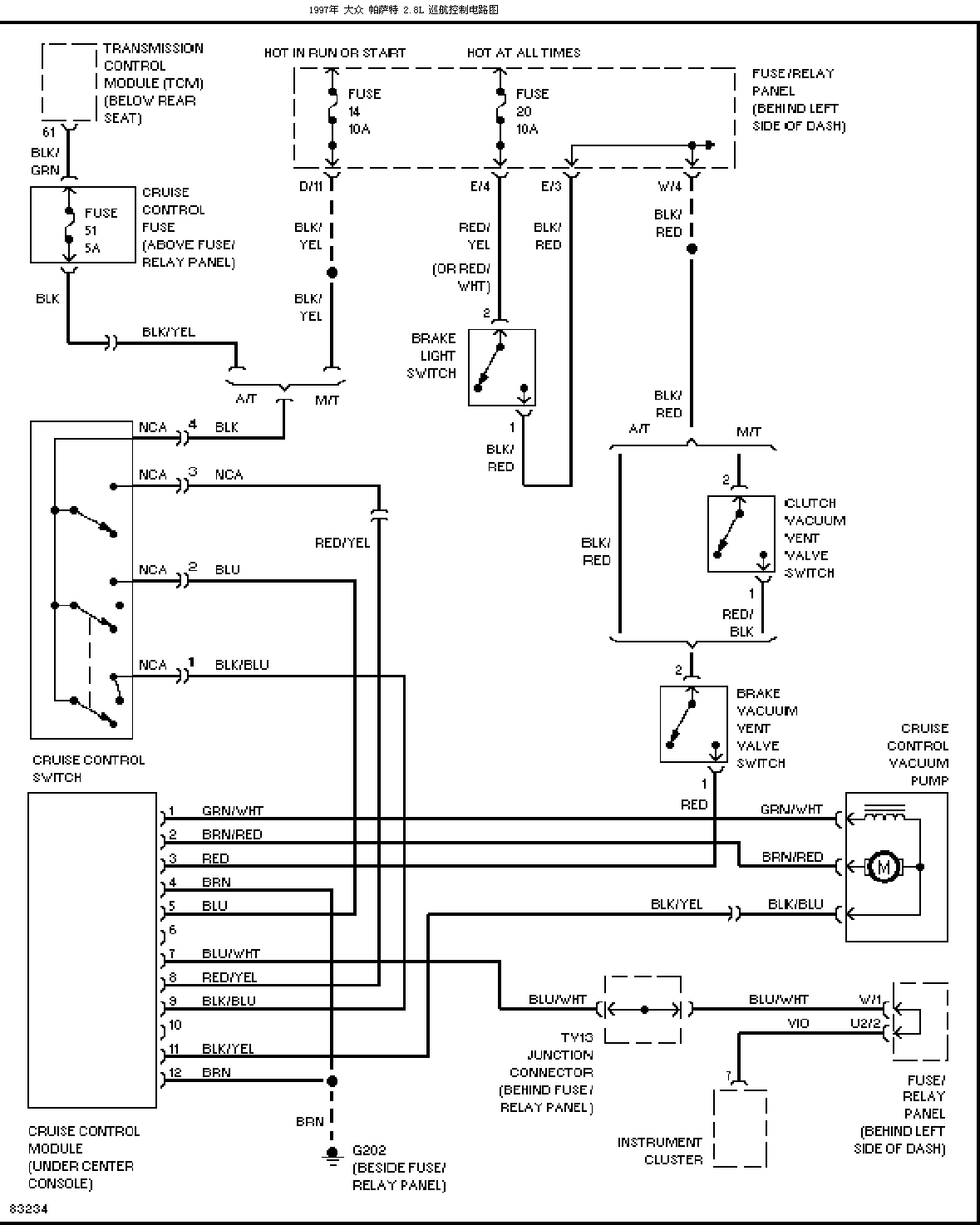

| 2.8L 巡航控制电路图 | 2.8L 发动机性能电路图 (1) (2) |

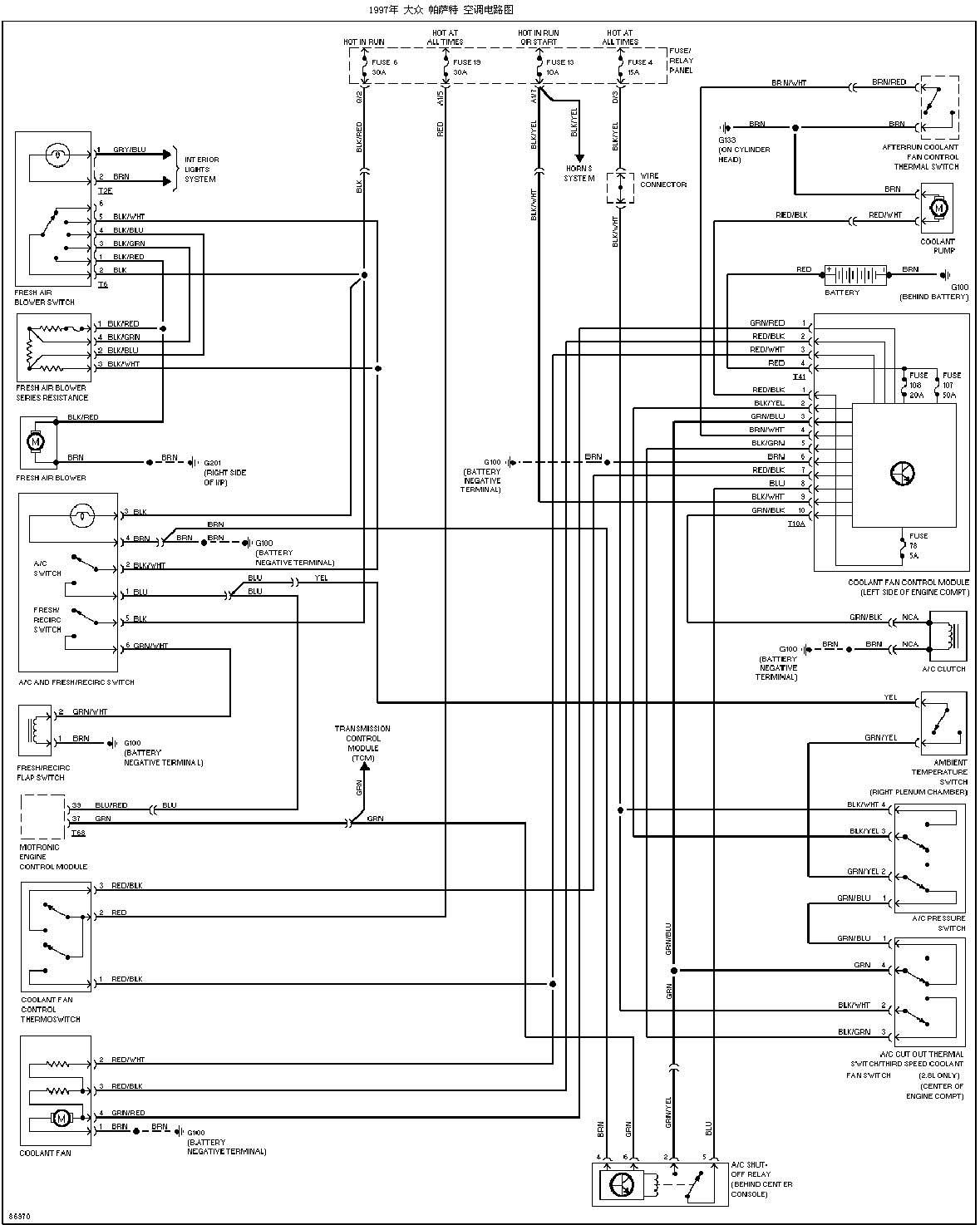

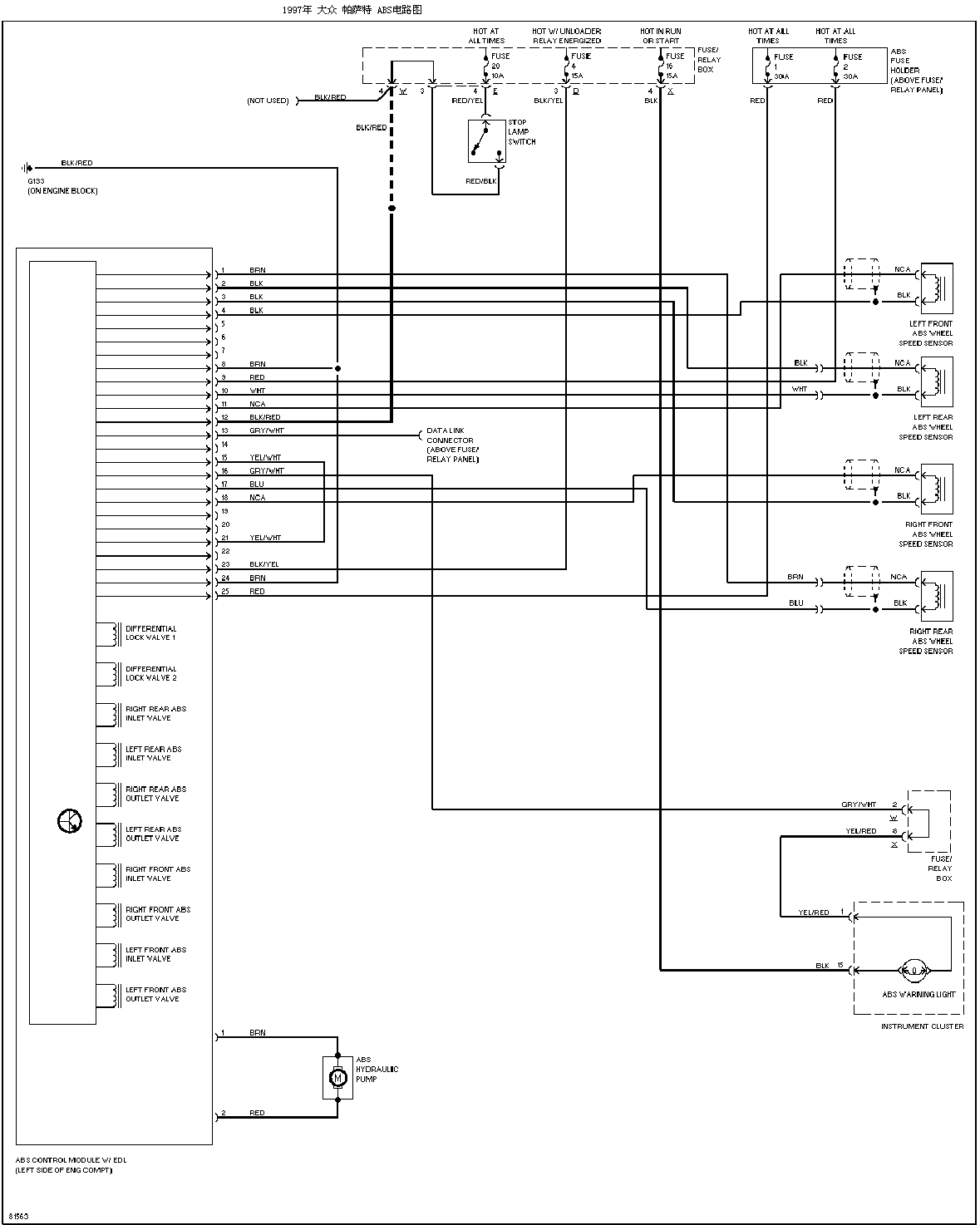

| 空调系统电路图 | ABS电路图 |

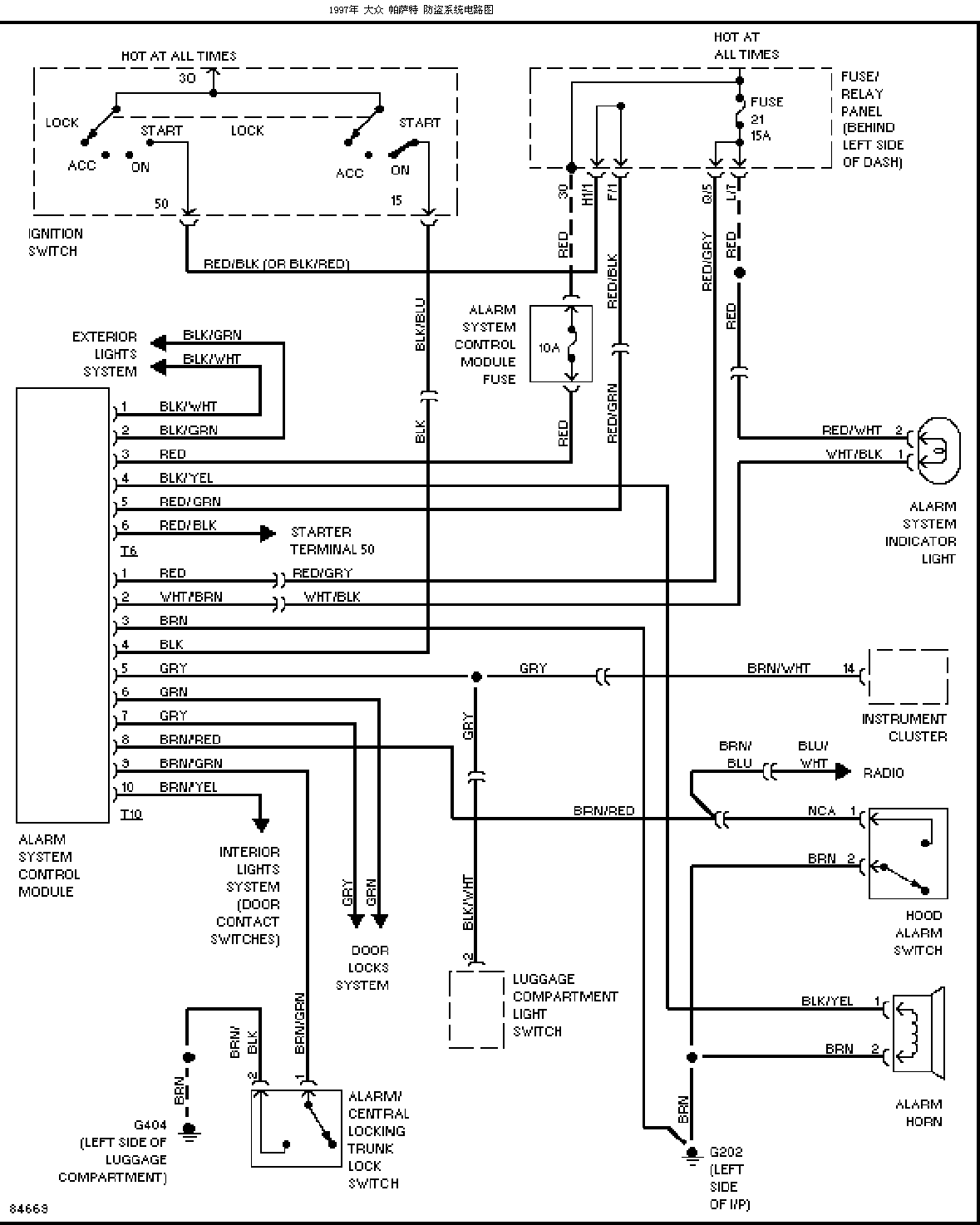

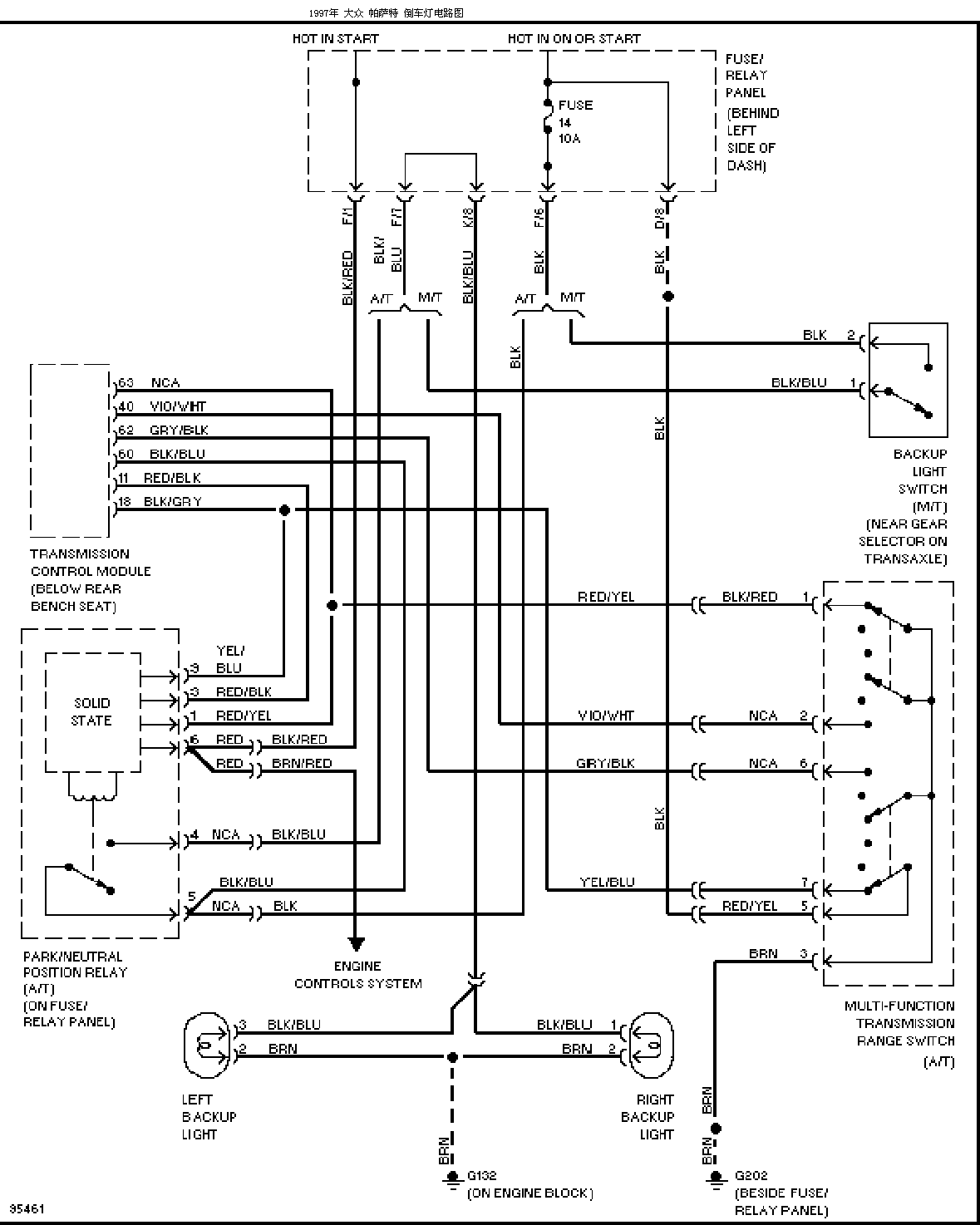

| 防盗系统电路图 | 倒车灯电路图 |

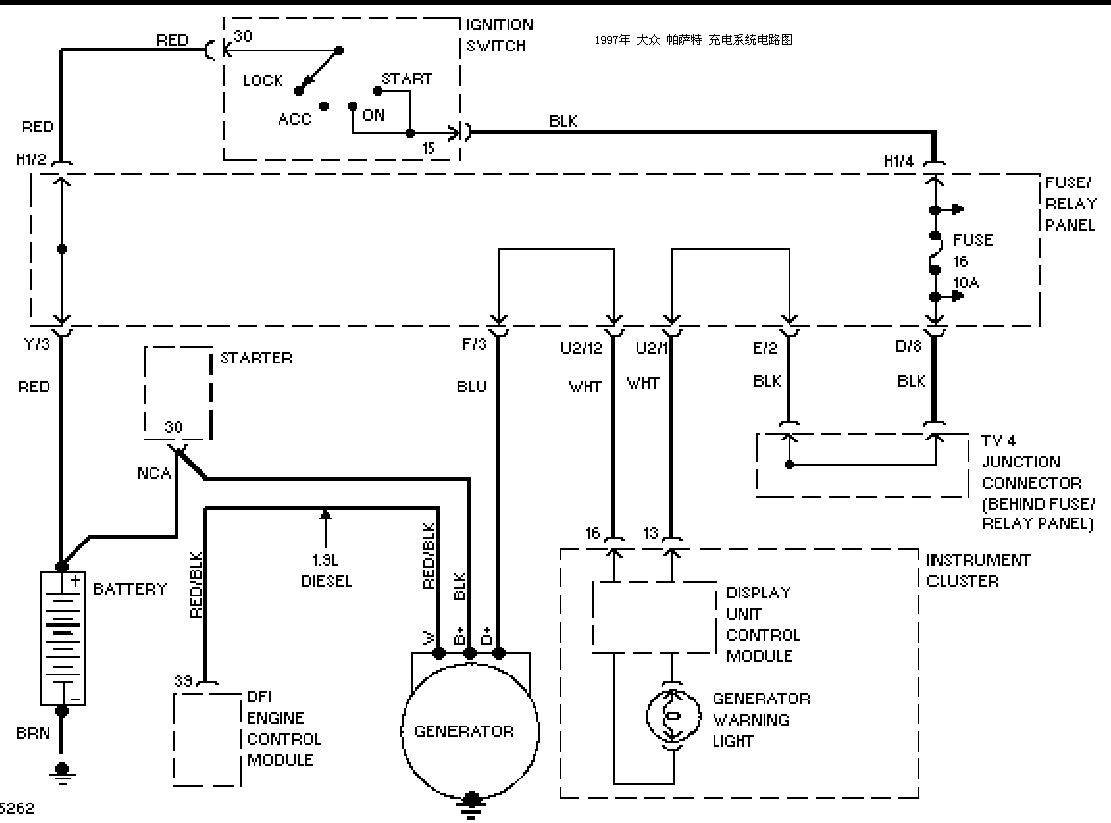

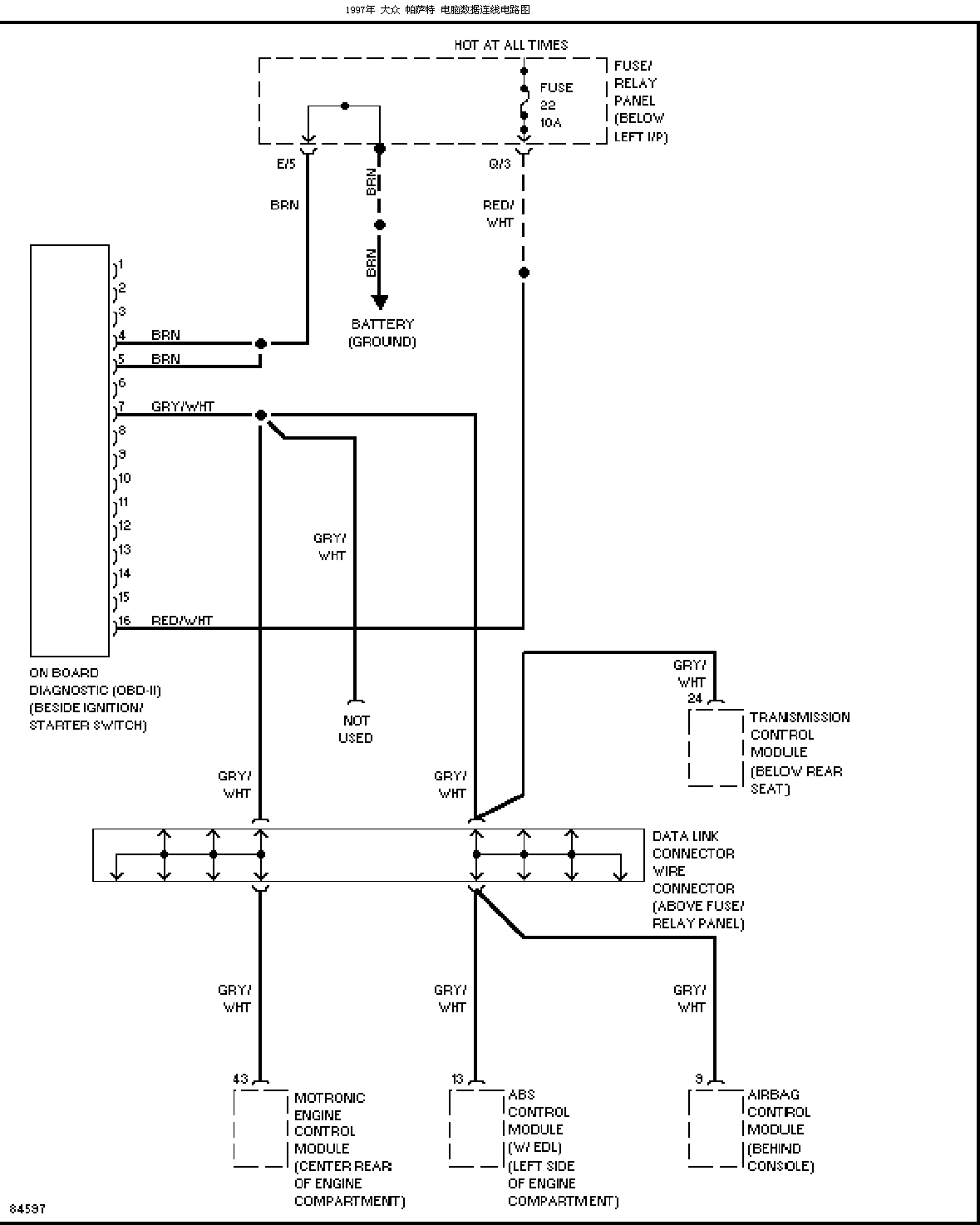

| 充电系统电路图 | 电脑数据连线电路图 |

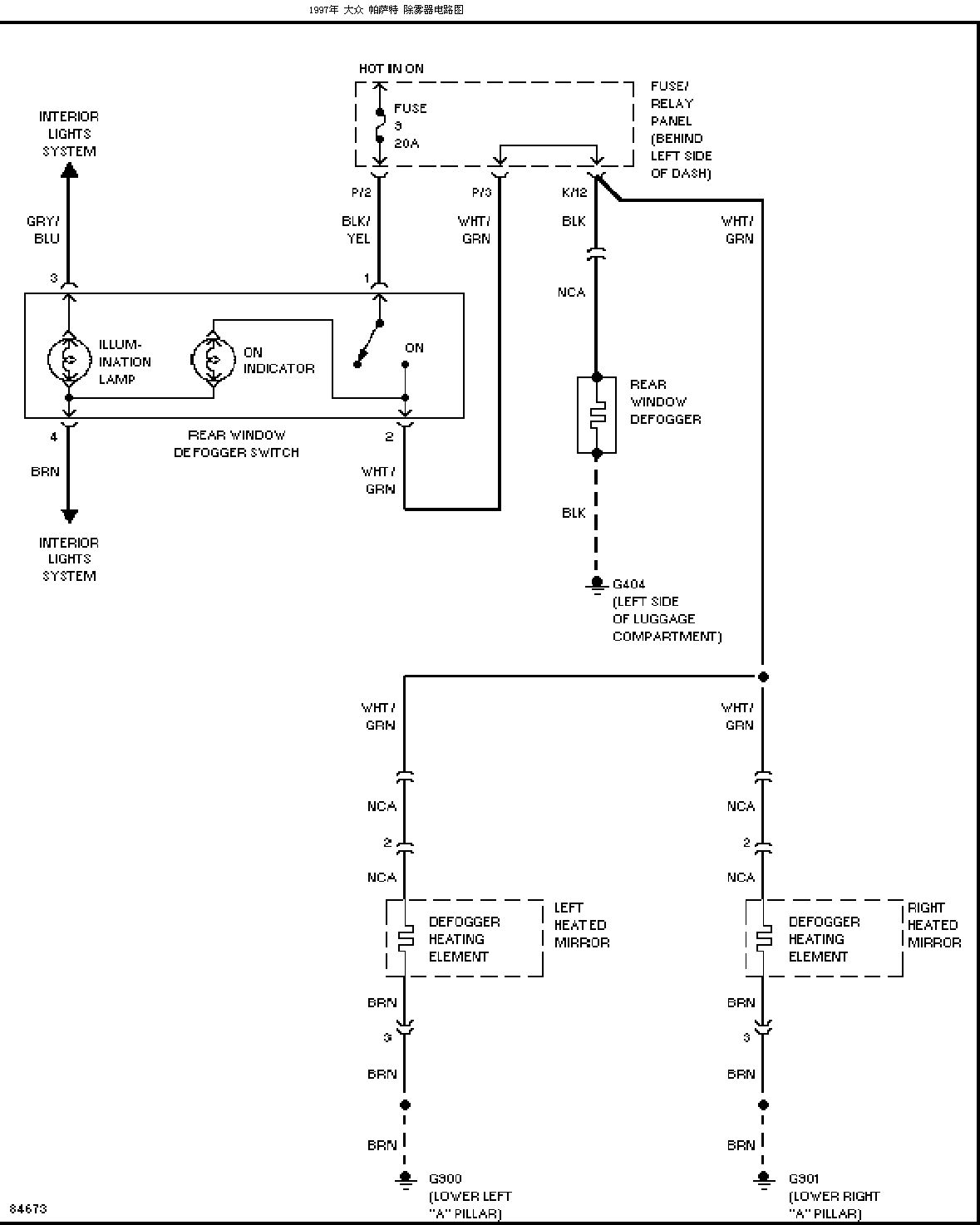

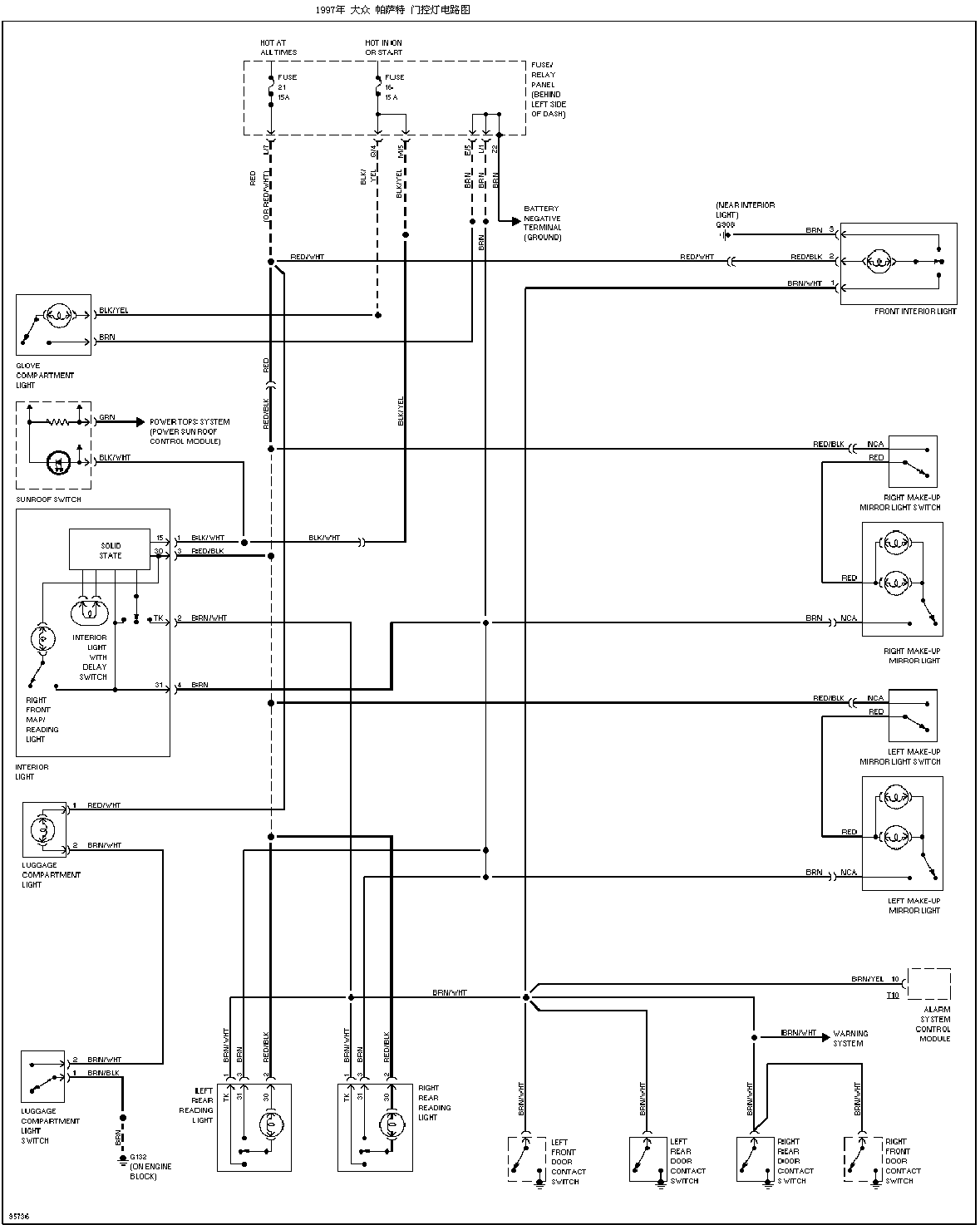

| 门控灯电路图 | 除雾器电路图 |

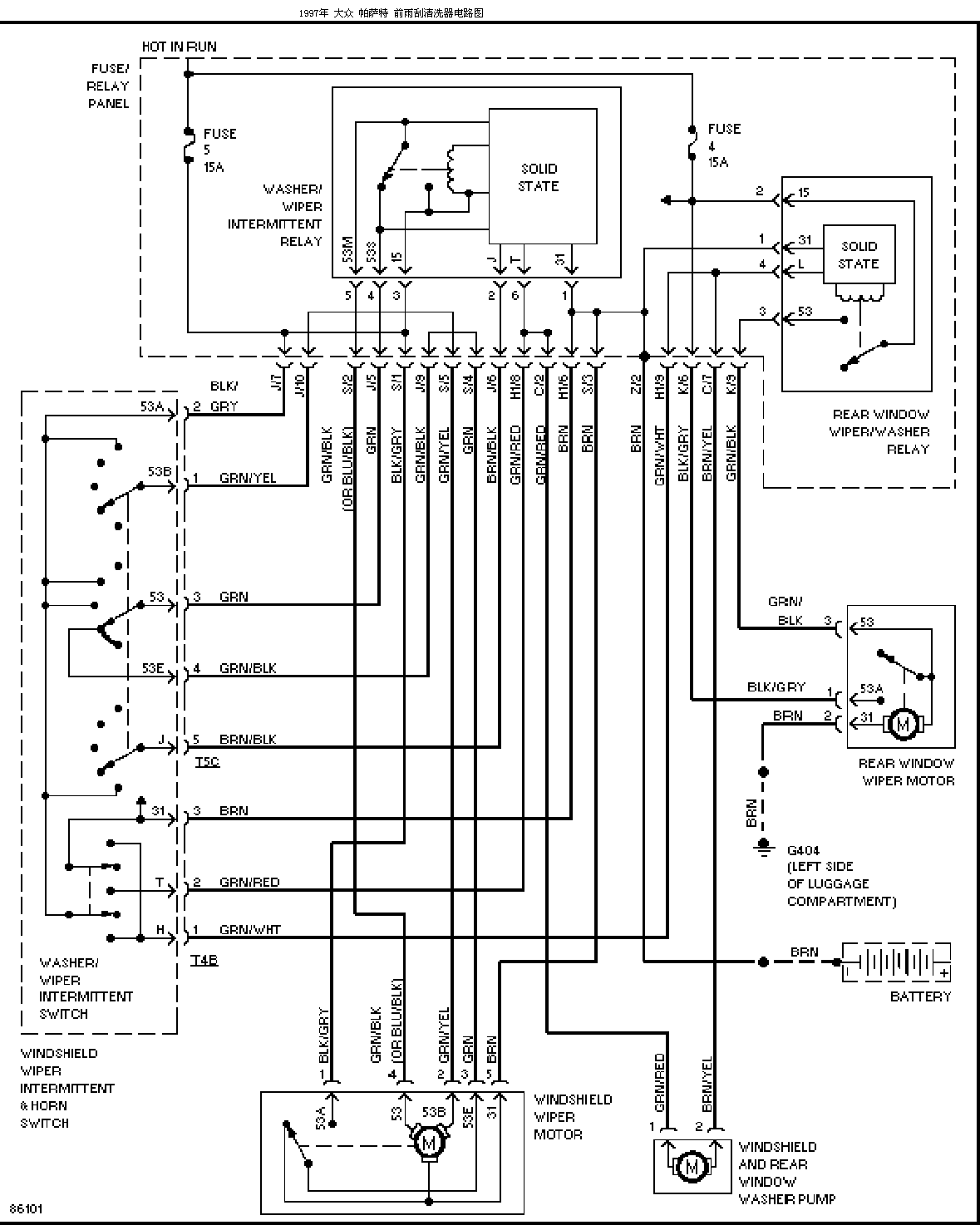

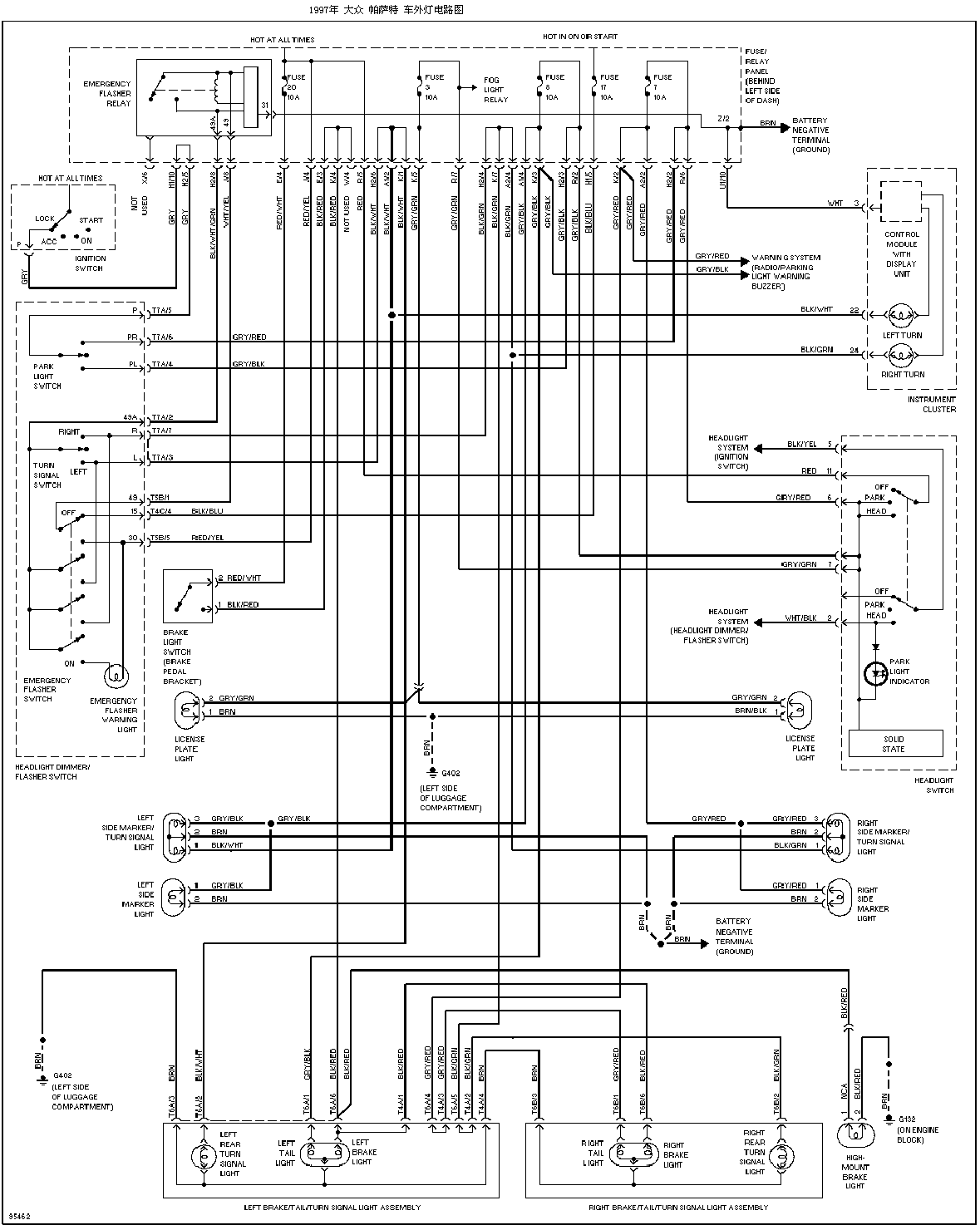

| 车外灯电路图 | 前雨刮清洗器电路图 |

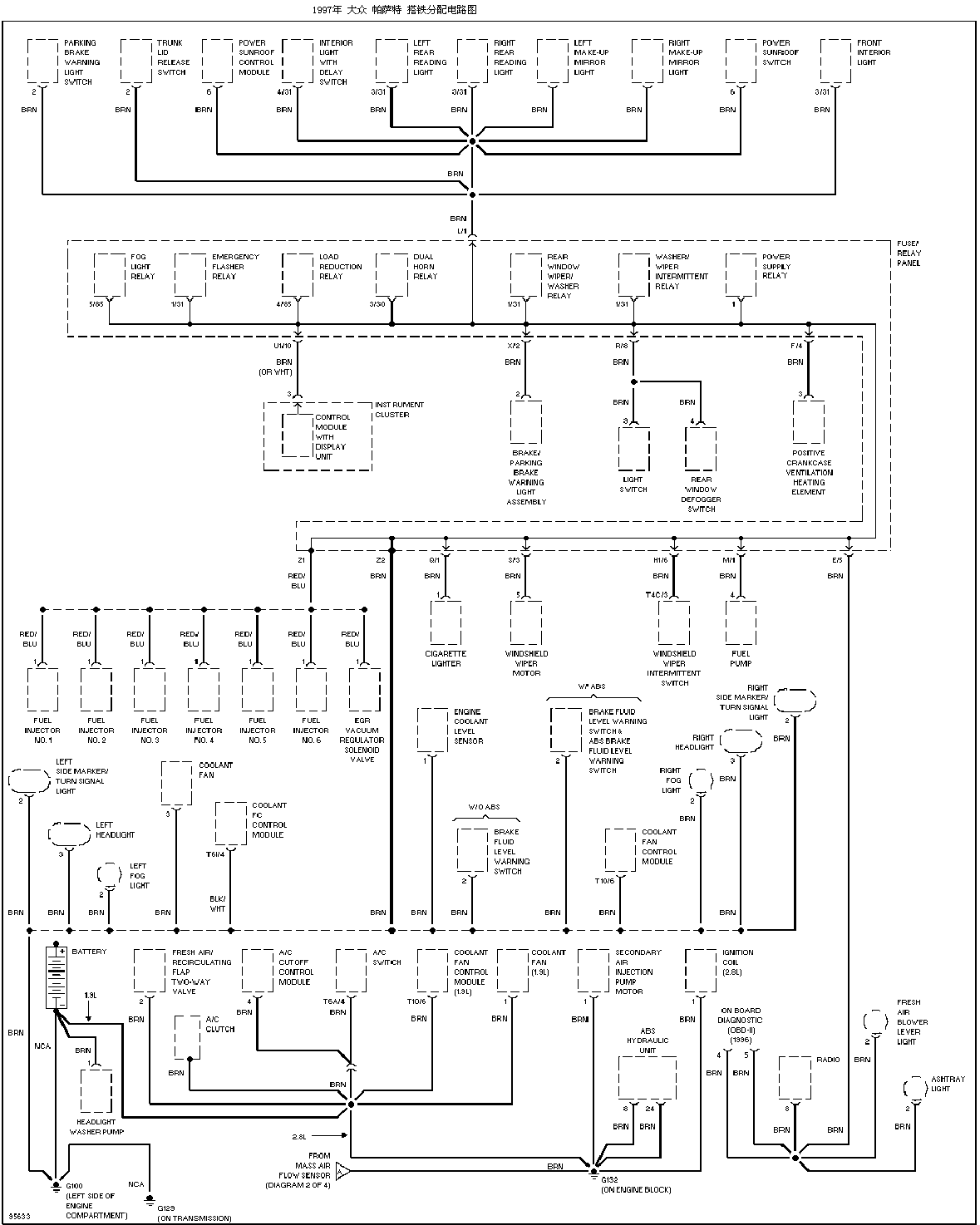

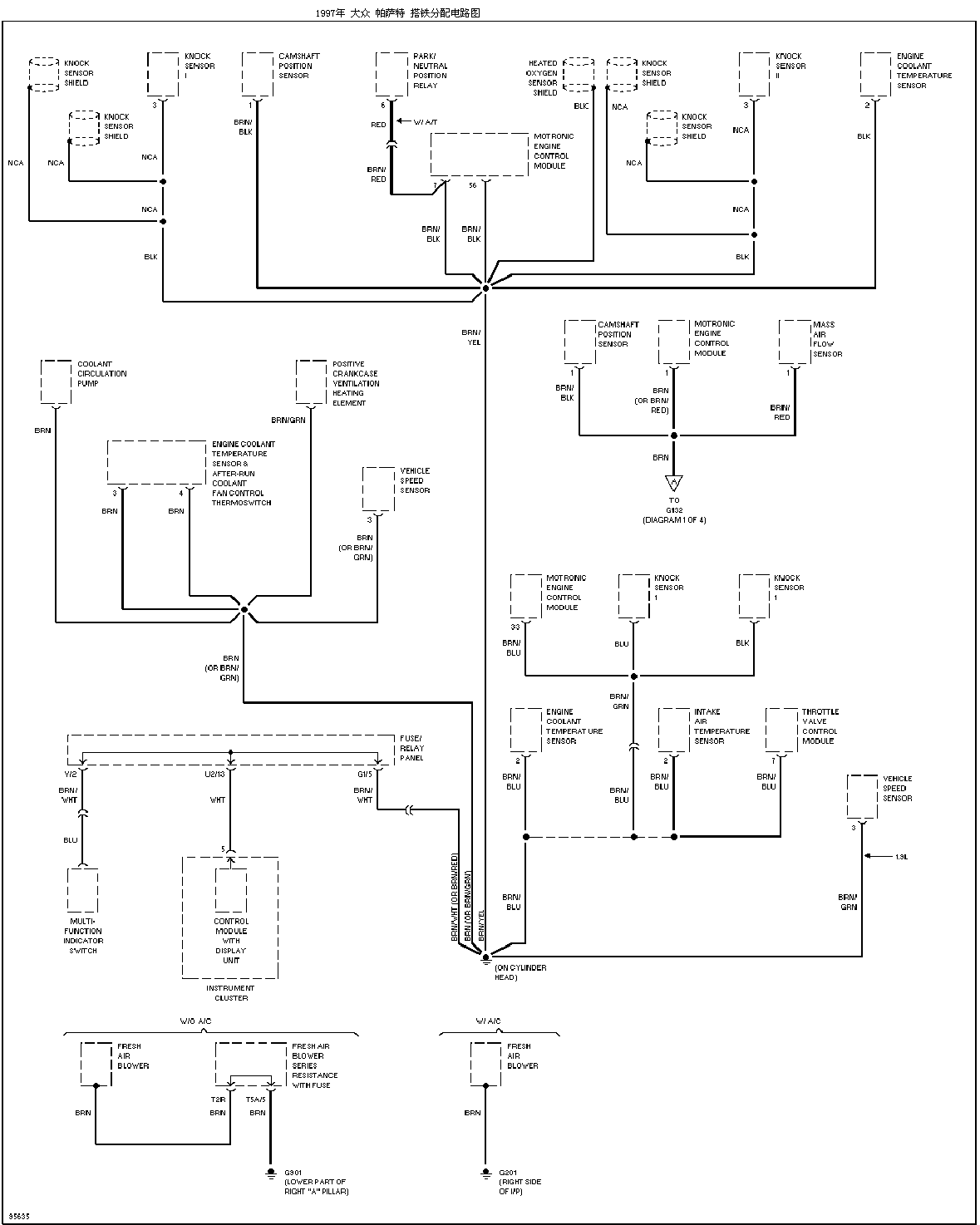

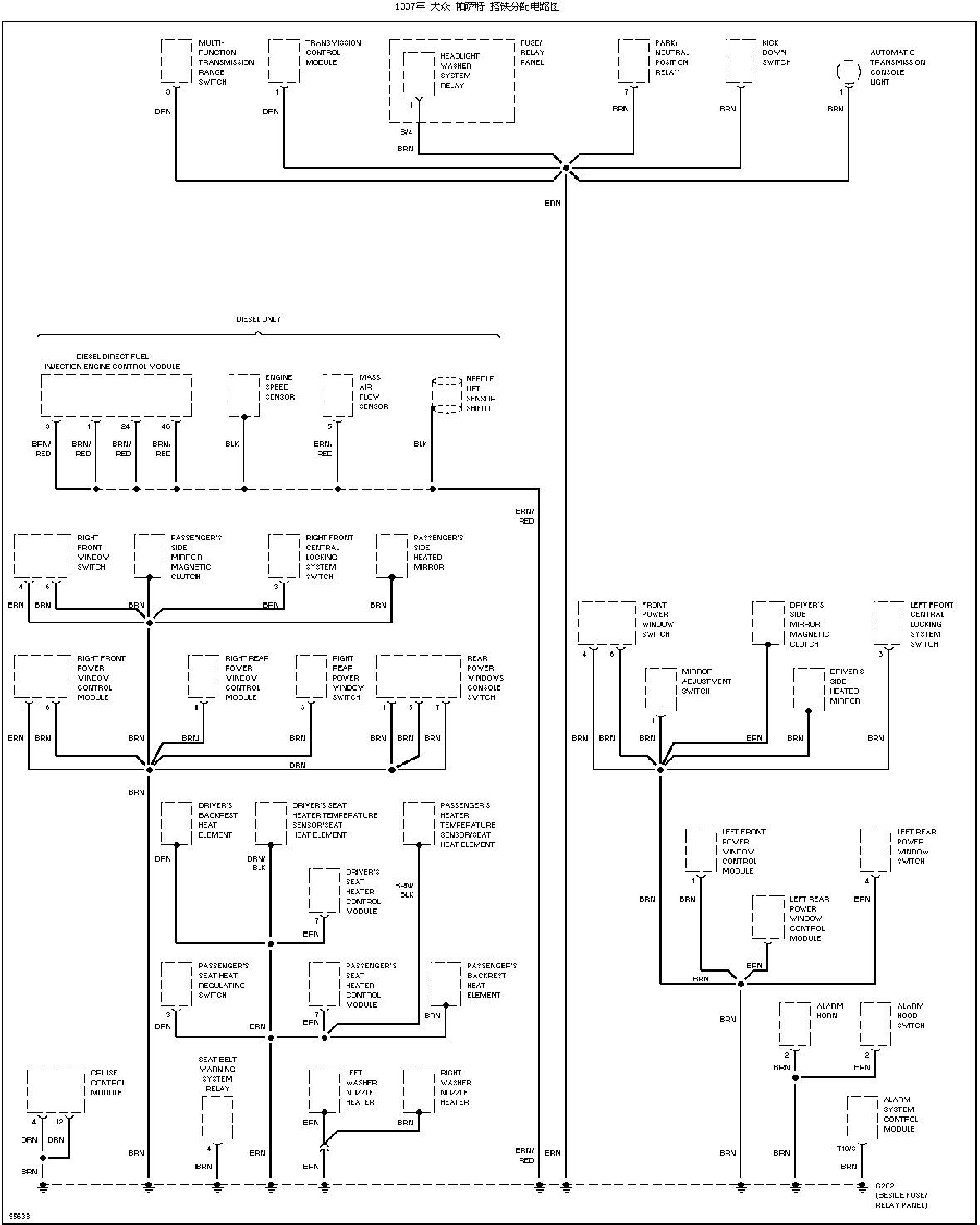

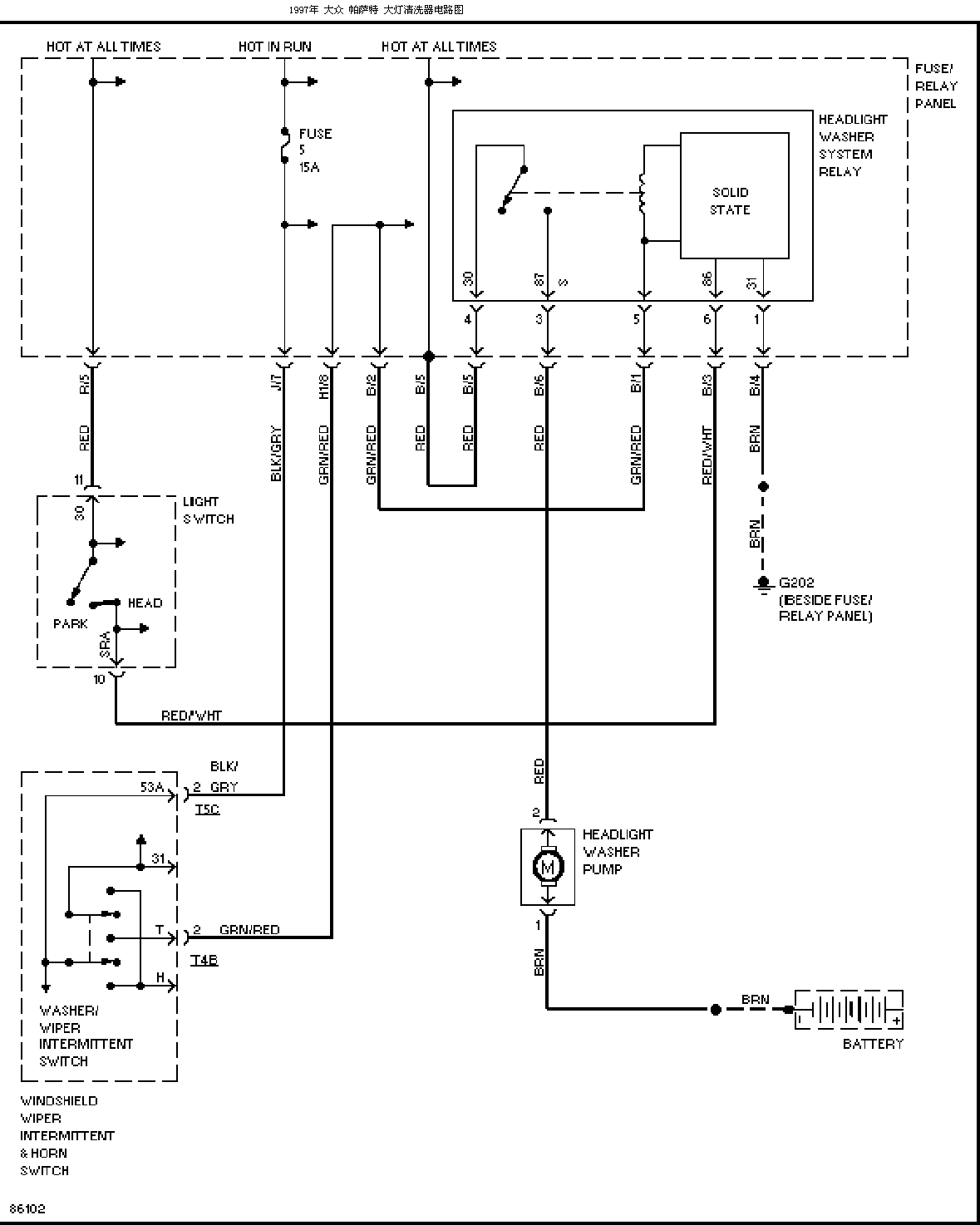

| 搭铁分配电路图 (1) (2) (3) (4) | 大灯清洗器电路图 |

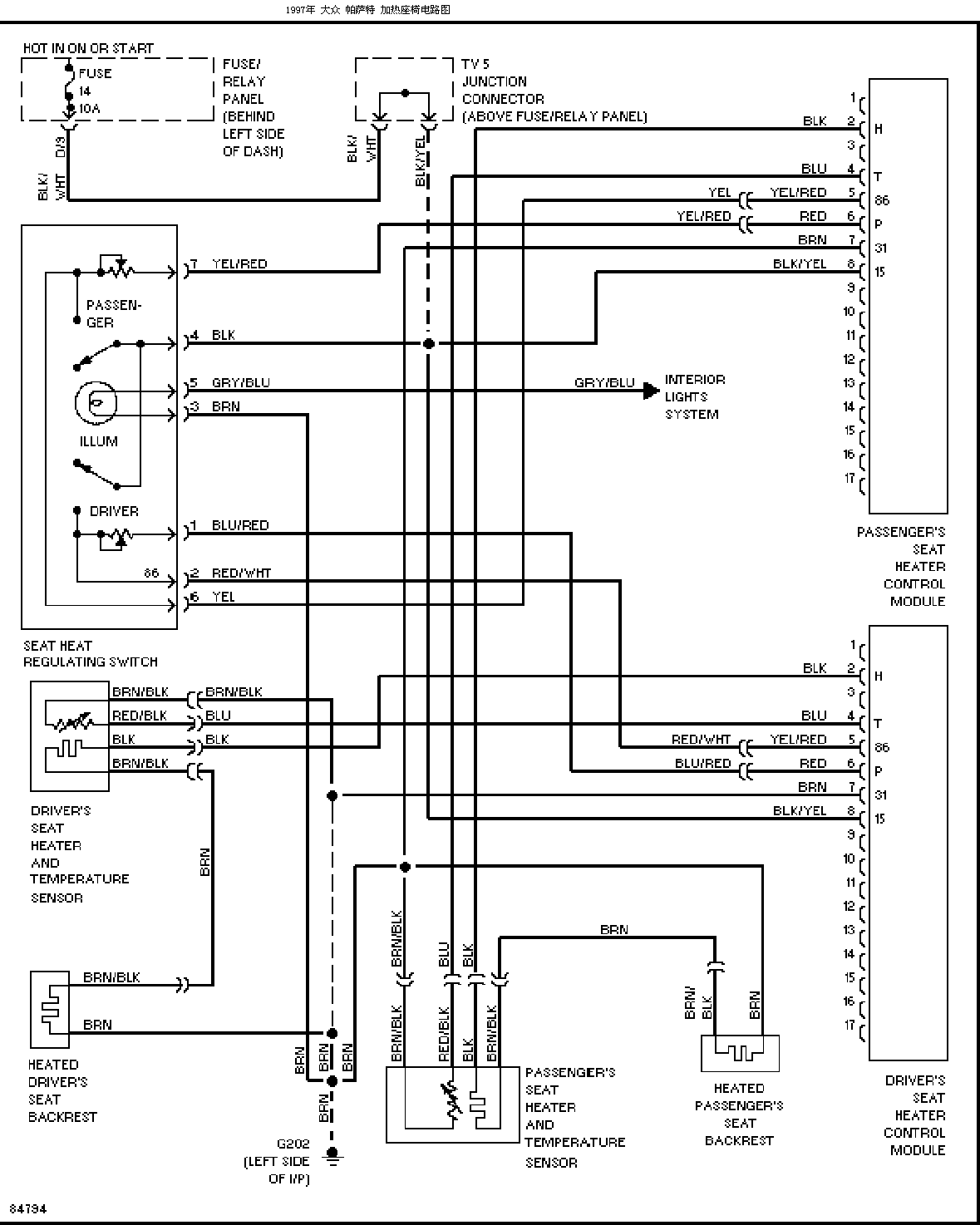

| 大灯电路图 | 加热座椅电路图 |
| 加热挡风玻璃清洗器电路图 | 喇叭电路图 |
| 仪表板电路图 (1) (2) | 仪表板照明电路图 |
| 电源分配电路图 (1) (2) (3) | 电动门锁电路图 |
| 电动后视镜电路图 | 电动车窗电路图 (1) (2) |
| 档位互锁电路图 | 起动系统电路图 |
| 遮阳板电路图 | SRS电路图 |
| 行李箱开启电路图 | 报警系统电路图 |
