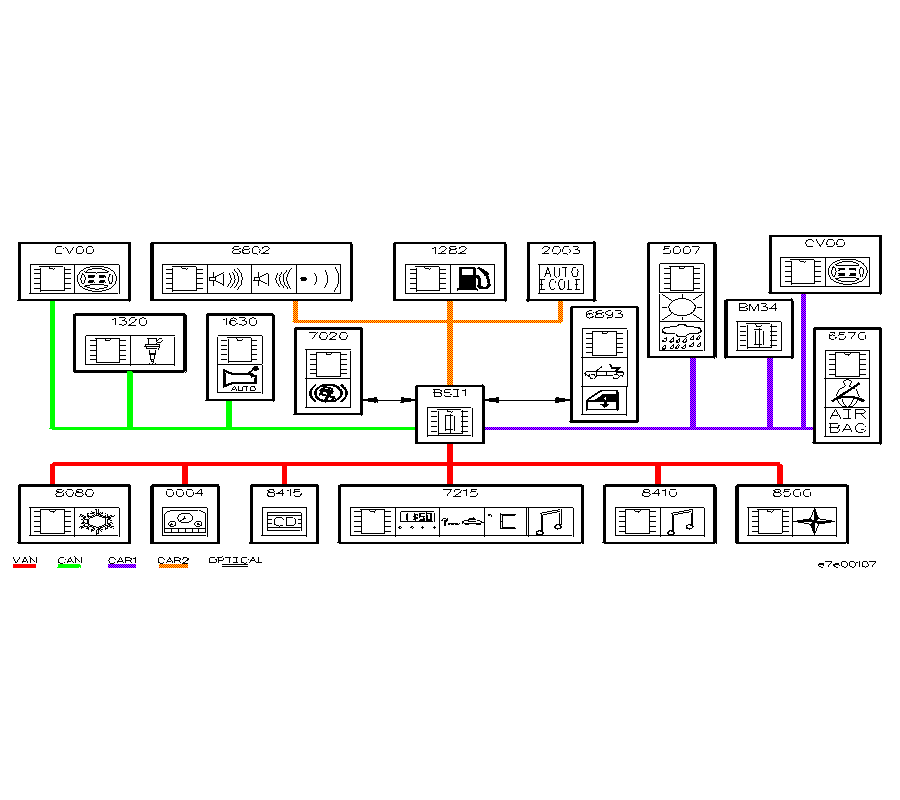

POŁĄCZENIE POŚREDNIE SIECI W SYSTEMIE MULTIPLEKSOWYM - POCZĄWSZY OD NUMERU DAM : 9076 - SCHEMAT BLOKOWY - e7e00107
| ELEMENTY | SCHEMATY ELEKTRYCZNE | |||
|---|---|---|---|---|
| Numer | Oznaczenie wyrazowe | Schemat ideowy | Połączenie | Schemat rozmieszczenia |
| 1320 | kalkulator sterowania silnika | |||
| BSI1 | modul zarzadzajacy (BSI) | F | F | F |
| BM34 | skrzynka glówna osprzetu (komora silnika) 34 bezpieczników | F | F | |
| CV00 | moduł przełączania pod kierownicą (COM 2000) | F | F | |
| 1282 | (non traduit) | |||
| 1630 | kalkulator automatycznej skrzyni biegów | F | F | F |
| 2003 | moduł instruktora nauki jazdy | F | F | F |
| 0004 | zestaw wskaźników | F | F | F |
| 5001 | czujnik deszczu | F | F | F |
| 6570 | kalkulatora poduszek powietrznych i napinaczy | F | F | F |
| 6893 | (non traduit) | F | ||
| 7020 | kalkulator abs | F | F | F |
| 7215 | ekran wielofunkcyjny | F | F | F |
| 8080 | kalkulator klimatyzacji | F | ||
| 8410 | autoradio | F | F | F |
| 8415 | magazynek zmianiacza CD | F | F | F |
| 8500 | kalkulator nawigacji | F | F | F |
| 8602 | moduł pojemnościowy ( autoalarm ) | F | F | F |
