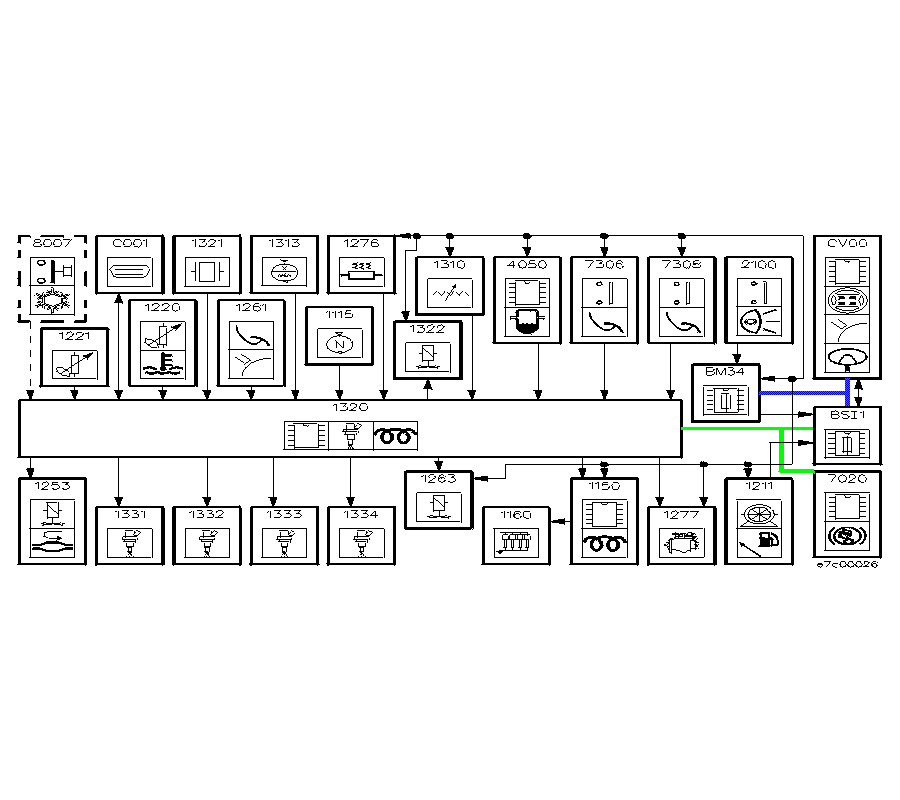

ВПРЫСК / ПРЕДПУСКОВОЙ ПОДОГРЕВ - - ДВИГАТЕЛЯ RHY - КОМПЬЮТЕР EDC15C2 - БЛОК-СХЕМА - e7c00026
| ЭЛЕМЕНТЫ | ЭЛЕКТРИЧЕСКИЕ СХЕМЫ | |||
|---|---|---|---|---|
| Номер | Наименование | Принципиальная схема | Соединение | Монтажная схема |
| 1320 | Компьютер контроля работы систем двигателя | |||
| BSI1 | BSI (<умный> электронный коммутаторный блок) | F | F | F |
| BM34 | коммутационный бок двигателя с 34 электрическим предохранителем(ями) | F | F | |
| CV00 | модуль связи под рулевым колесом (COM 2000) | F | F | F |
| C001 | Диагностический разъем | F | F | F |
| 1115 | датчик положения цилиндра | |||
| 1150 | Электронный блок системы преднагрева | |||
| 1160 | Свечи подогрева | F | F | |
| 1211 | насос-датчик уровня топлива | F | F | F |
| 1220 | датчик температуры охлаждающей жидкости двигателя | |||
| 1221 | датчик температуры дизельного топлива | |||
| 1253 | двухпозиционный электромагнитный клапан (система рециркуляции отработавших газов) | |||
| 1261 | датчик положения педали акселератора | F | ||
| 1263 | электромагнитный клапан EGR + заслонка | |||
| 1276 | Подогреватель дизельного топлива | F | ||
| 1277 | электромагнитный клапан отключения 3 плунжеров дизельного топливного насоса высокого давления | |||
| 1310 | расходомер воздуха | |||
| 1313 | датчик частоты вращения двигателя | |||
| 1321 | датчик высокого давления дизельного топлива | |||
| 1322 | Регулятор высокого давления системы топливоподачи | |||
| 1331 | форсунка цилиндра n°1 | |||
| 1332 | форсунка цилиндра n°2 | |||
| 1333 | форсунка цилиндра n°3 | |||
| 1334 | форсунка цилиндра n°4 | |||
| 2100 | концевого выключателя стоп-сигнала | F | F | F |
| 4050 | датчик наличия воды (водоотделитель в топливном фильтре) | |||
| 7020 | компьютер антиблокировочной системы колес | F | F | F |
| 7306 | концевой выключатель цепи регулирования скорости (на педали сцепления) | F | F | F |
| 7308 | выключатель безопасности круиз-контроля (тормоза) | F | F | F |
| 8007 | датчик давления системы кондиционера | F | F | F |
