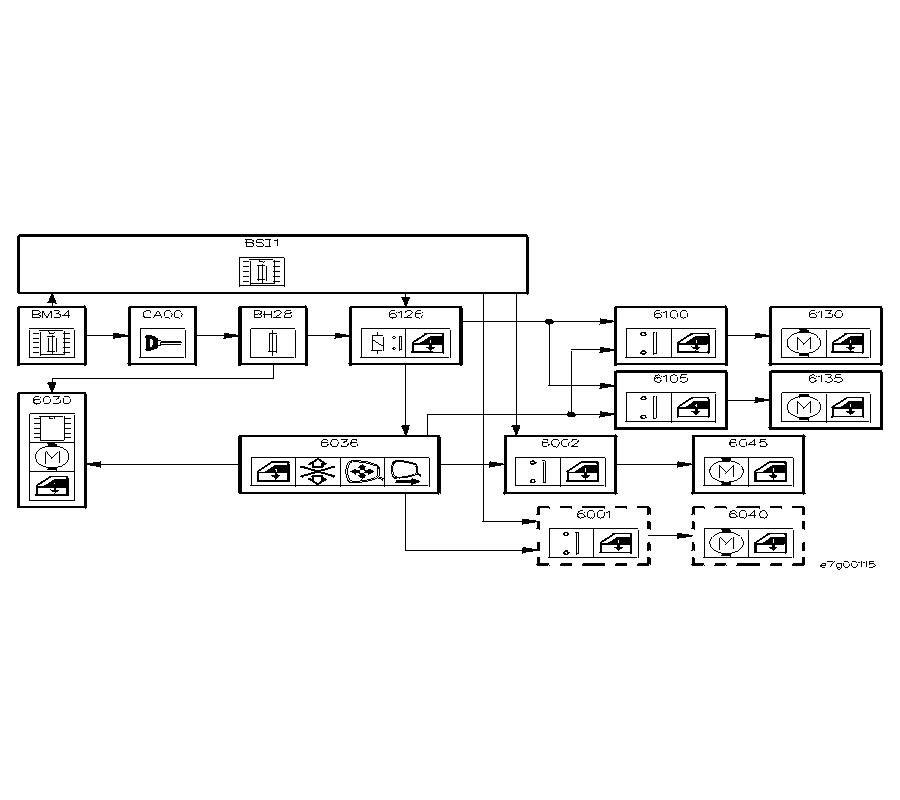

ELEVALUNAS - DESDE EL N° DE DAM : 9001 - OPCIÓN BREAK - SINÓPTICO - e7g00115
| ELEMENTOS | ESQUEMAS ELÉCTRICOS | |||
|---|---|---|---|---|
| Número : | Texto | Esquema de principio | Conética | Esquema de implantación |
| BSI1 | caja de servicio inteligente | F | F | |
| BM34 | cajetín de servicio motor 34 fusible(s) | F | F | |
| BH28 | caja 28 fusibles ( habitáculo ) | F | F | F |
| CA00 | contactor antirrobo | F | F | F |
| 6001 | contactor delantero elevalunas izquierdo | F | F | |
| 6002 | contactor delantero elevalunas derecho | F | F | F |
| 6030 | cajetín elevalunas secuencial | |||
| 6036 | platina mando elevalunas / retrovisor ( puerta conductor ) | F | F | F |
| 6040 | motor elevalunas ( delantero izquierdo ) | F | F | F |
| 6045 | motor elevalunas ( delantero derecho ) | F | F | F |
| 6100 | contactor trasero elevalunas trasero izquierdo | F | F | F |
| 6105 | contactor trasero elevalunas trasero derecho | F | F | F |
| 6126 | relé elevalunas traseros en + aa | F | F | F |
| 6130 | motor elevalunas ( trasera izquierda ) | F | F | F |
| 6135 | motor elevalunas ( trasera derecha ) | F | F | F |
