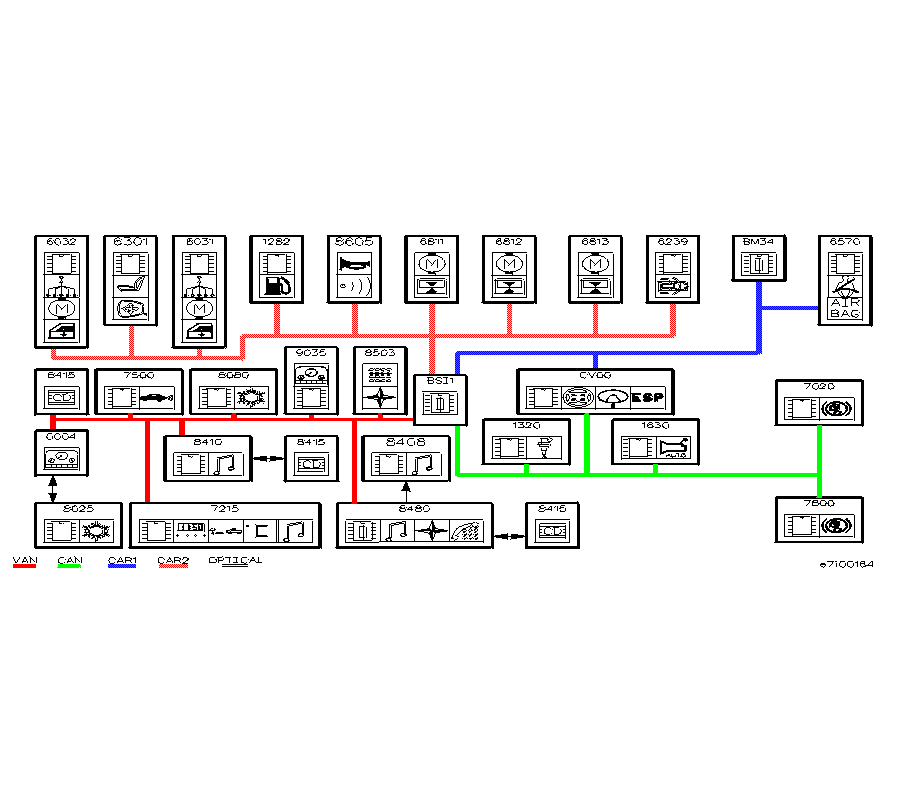

ZLACZE POSREDNIE SIEC ZMULTIPLEKSOWANA - WSZYSTKIE TYPY - SCHEMAT BLOKOWY - e7i00164
| ELEMENTY | SCHEMATY ELEKTRYCZNE | |||
|---|---|---|---|---|
| Numer | Oznaczenie wyrazowe | Schemat ideowy | Połączenie | Schemat rozmieszczenia |
| 1320 | kalkulator sterowania silnika | |||
| BSI1 | modul zarzadzajacy (BSI) | F | F | |
| BM34 | skrzynka glówna osprzetu (komora silnika) 34 bezpieczników | F | F | |
| CV00 | moduł przełączania pod kierownicą (COM 2000) | F | F | F |
| 1282 | (non traduit) | F | F | F |
| 1630 | kalkulator automatycznej skrzyni biegów | F | F | |
| 0004 | zestaw wskaźników | F | F | F |
| 6031 | silnik + sterownik sekwencyjnego przedniego podnosnika od strony pasazera | F | F | F |
| 6032 | silnik + sterownik sekwencyjnego podnosnika szyby kierowcy | F | F | F |
| 6239 | (non traduit) | F | F | F |
| 6301 | sterownik zapamietywania polozenia siedzenie + lusterka | F | F | |
| 6570 | kalkulatora poduszek powietrznych i napinaczy | F | F | F |
| 6811 | silnik otwieranego dachu impulsowego | F | F | F |
| 6812 | (non traduit) | F | F | F |
| 6813 | (non traduit) | F | F | F |
| 7020 | kalkulator abs | F | F | F |
| 7215 | ekran wielofunkcyjny | F | F | F |
| 7500 | kalkulator pomocy przy parkowaniu | F | F | F |
| 7800 | kalkulator kontroli stabilnosci | F | ||
| 8025 | fasada klimatyzacji ( jeżeli oddzielnie ) | F | F | |
| 8080 | kalkulator klimatyzacji | |||
| 8408 | wzmacniacz autoradio | F | F | F |
| 8410 | autoradio | F | F | F |
| 8415 | magazynek zmianiacza CD | F | F | F |
| 8480 | nadajnik-odbiornik radiotelefonu | F | F | F |
| 8503 | przycisk sterowania | F | F | F |
| 8605 | syrena alarmu | F | F | F |
| 9035 | terminal zestawu wskaźników | F | F | F |
