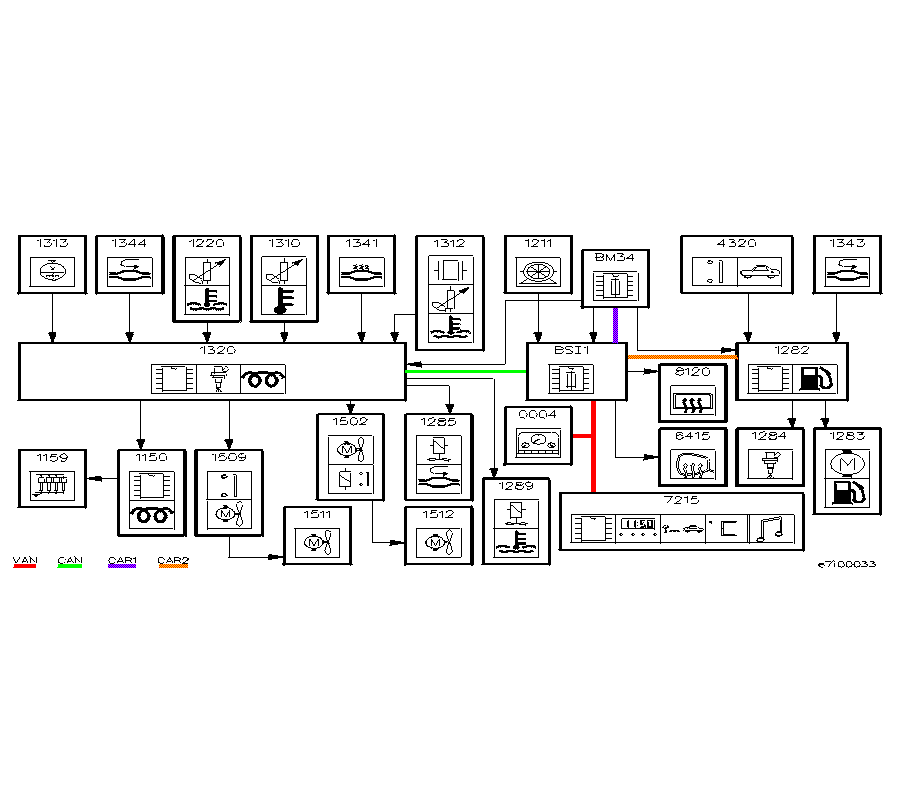

PARTIKELFILTER - ALLA MODELLER - ÖVERSIKT - e7i00033
| DETALJER | KOPPLINGSSCHEMAN | |||
|---|---|---|---|---|
| Nummer | Detalj | Principschema | Anslutningsdon | Placeringsschema |
| 1320 | styrbox för motorkontroll | |||
| BSI1 | intelligent reläbox | F | F | |
| BM34 | styrbox motor 34 säkring(ar) | F | F | |
| 1150 | Styrbox förvärmning | F | F | F |
| 1159 | (non traduit) | F | F | |
| 1211 | pump bränslemätare | F | F | F |
| 1220 | tempgivare kylvätska | F | ||
| 1273 | värmemotstånd återuppsugning vevhusångor 1 | F | F | |
| 1282 | (non traduit) | F | F | F |
| 1283 | (non traduit) | F | F | F |
| 1284 | (non traduit) | F | F | F |
| 1285 | (non traduit) | F | F | F |
| 1289 | (non traduit) | F | F | F |
| 1310 | luftmängdmätare | F | F | F |
| 1312 | givare tryck insugningsluft | F | ||
| 1313 | givare motorvarv | F | ||
| 1341 | (non traduit) | F | F | F |
| 1343 | (non traduit) | F | F | F |
| 1344 | (non traduit) | F | ||
| 1502 | relä kylfläkt vänster | F | F | F |
| 1509 | relä kylfläkt hög hastighet | F | F | F |
| 1511 | kylfläkt höger | F | F | F |
| 1512 | kylfläkt vänster | F | F | F |
| 0004 | instrumenttavla | F | F | F |
| 4320 | kontakt närvaro tanklock | F | F | F |
| 6415 | Höger backspegel ( elstyrd backspegel / eluppvärmd backspegel ) | F | F | F |
| 7215 | flerfunktionsdisplay | F | F | F |
| 8120 | eluppvärmd bakruta | F | F | F |
