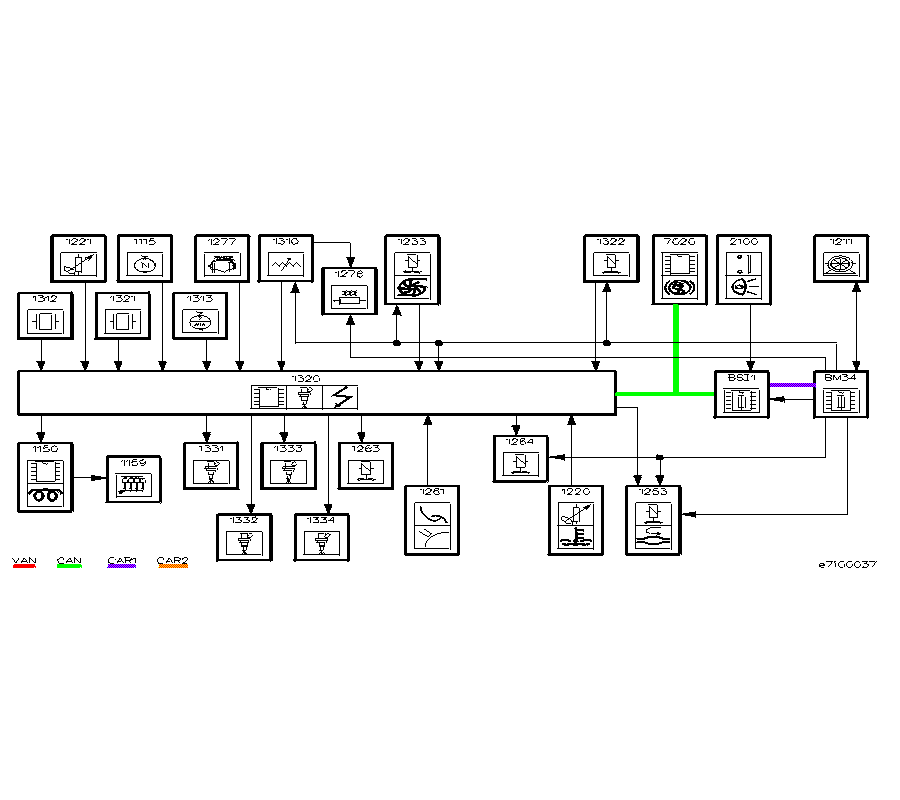

INSPRUTNING / FÖRVÄRMNING - - MOTOR RHW - ÖVERSIKT - e7i00037
| DETALJER | KOPPLINGSSCHEMAN | |||
|---|---|---|---|---|
| Nummer | Detalj | Principschema | Anslutningsdon | Placeringsschema |
| 1320 | styrbox för motorkontroll | |||
| BSI1 | intelligent reläbox | F | F | |
| BM34 | styrbox motor 34 säkring(ar) | F | F | |
| 1115 | givare cylinderreferens | |||
| 1150 | Styrbox förvärmning | F | F | F |
| 1159 | (non traduit) | F | F | |
| 1211 | pump bränslemätare | F | F | F |
| 1220 | tempgivare kylvätska | F | ||
| 1221 | tempgivare dieselolja | F | F | |
| 1233 | Magnetventil reglering turbotryck | F | F | F |
| 1253 | magnetventil (EGR) | F | F | F |
| 1261 | givare för gaspedalens läge | F | F | |
| 1263 | magnetventil EGR + spjäll | F | F | F |
| 1264 | magnetventil swirl | F | F | |
| 1276 | dieselvärmare | F | F | |
| 1277 | magnetventil för bortkoppling 3 av kolvar högtryckspump diesel | F | F | |
| 1310 | luftmängdmätare | F | F | F |
| 1312 | givare tryck insugningsluft | F | ||
| 1313 | givare motorvarv | F | ||
| 1321 | högtrycksgivare diesel | F | F | |
| 1322 | bränslehögtrycksregulator | F | F | |
| 1331 | insprutare cylinder nr 1 | |||
| 1332 | insprutare cylinder nr 2 | |||
| 1333 | insprutare cylinder nr 3 | |||
| 1334 | insprutare cylinder nr 4 | |||
| 2100 | bromsljuskontakt | F | F | |
| 7020 | Styrbox låsningsfria bromsar | F | F | F |
