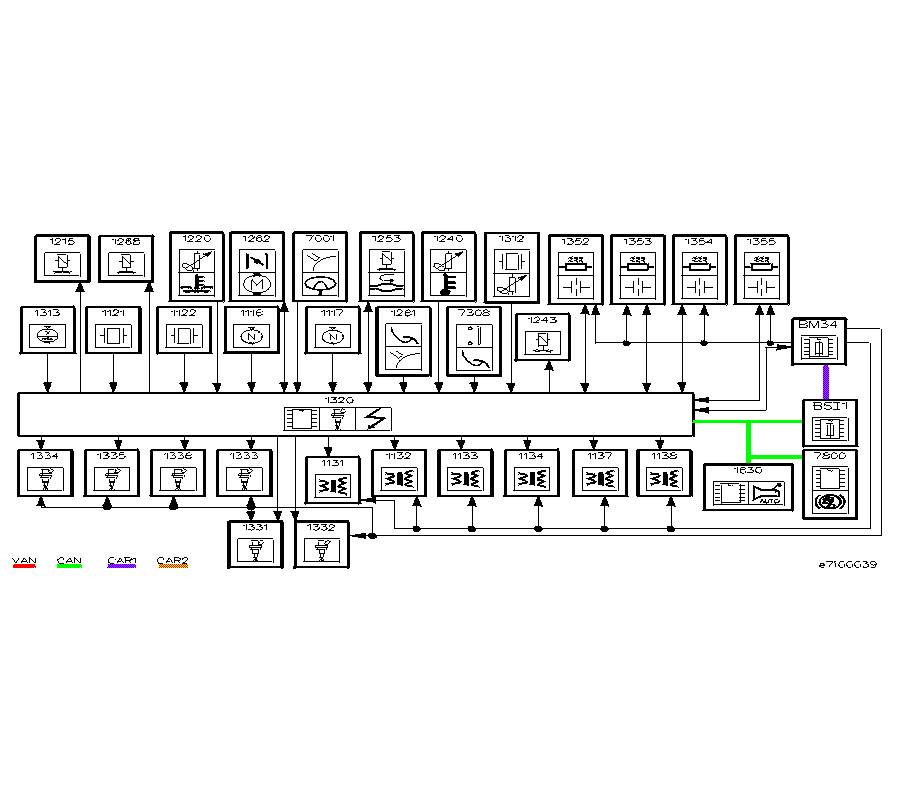

ELEKTRONISK INSPRUTNING - - MOTOR XFW - ÖVERSIKT - e7i00039
| DETALJER | KOPPLINGSSCHEMAN | |||
|---|---|---|---|---|
| Nummer | Detalj | Principschema | Anslutningsdon | Placeringsschema |
| 1320 | styrbox för motorkontroll | |||
| BSI1 | intelligent reläbox | F | F | |
| BM34 | styrbox motor 34 säkring(ar) | F | F | |
| 1116 | givare cylinderreferens 1 | F | F | |
| 1117 | givare cylinderreferens 2 | F | F | |
| 1121 | spikningssensor 1 | F | F | |
| 1122 | spikningssensor 2 | F | F | |
| 1131 | tändspole cylinder nr 1 | F | F | |
| 1132 | tändspole cylinder nr 2 | F | F | |
| 1133 | tändspole cylinder nr 3 | F | F | |
| 1134 | tändspole cylinder nr 4 | F | F | |
| 1137 | tändspole cylinder nr 5 | F | F | |
| 1138 | tändspole cylinder nr 6 | F | F | |
| 1215 | magnetventil urluftning kolfilterbehållare | F | ||
| 1220 | tempgivare kylvätska | F | ||
| 1240 | tempgivare insugningsluft | F | ||
| 1243 | elektroventil variabelt flöde 1 | F | ||
| 1253 | magnetventil (EGR) | F | F | F |
| 1261 | givare för gaspedalens läge | F | F | |
| 1262 | spjäll med motor | F | F | |
| 1268 | elektroventil variabelt flöde 2 | F | F | |
| 1312 | givare tryck insugningsluft | F | ||
| 1313 | givare motorvarv | F | ||
| 1331 | insprutare cylinder nr 1 | |||
| 1332 | insprutare cylinder nr 2 | |||
| 1333 | insprutare cylinder nr 3 | |||
| 1334 | insprutare cylinder nr 4 | |||
| 1335 | insprutare cylinder nr 5 | F | F | |
| 1336 | insprutare cylinder nr 6 | F | F | |
| 1352 | frånströms lambdasond fram | F | F | |
| 1353 | tillströms lambdasond fram | F | F | |
| 1354 | frånströms lambdasond bak | F | F | |
| 1355 | tillströms lambdasond bak | F | F | |
| 1630 | styrbox aut.växellåda | F | F | |
| 7001 | tryckkontakt vätska servostyrning | F | F | F |
| 7308 | säkerhetskontakt farthållare (broms) | F | F | F |
| 7800 | styrbox stabilitetskontroll | F | ||
