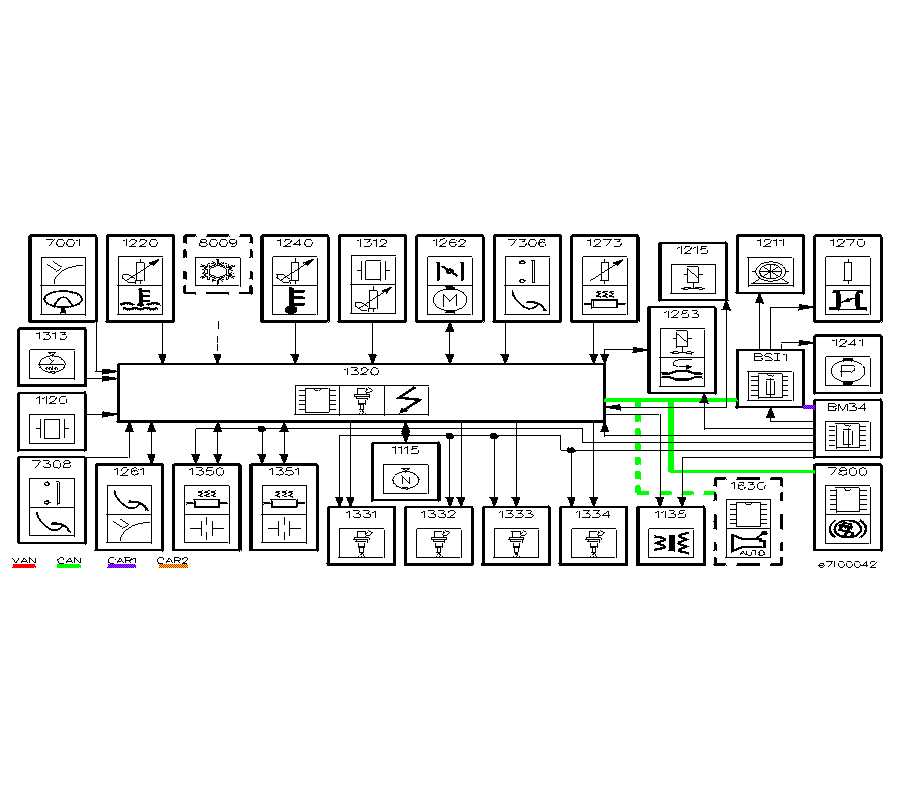

ELEKTRONISK INSPRUTNING - - MOTOR RFN - - OPTION:ESP - ÖVERSIKT - e7i00042
| DETALJER | KOPPLINGSSCHEMAN | |||
|---|---|---|---|---|
| Nummer | Detalj | Principschema | Anslutningsdon | Placeringsschema |
| 1320 | styrbox för motorkontroll | |||
| BSI1 | intelligent reläbox | F | F | |
| BM34 | styrbox motor 34 säkring(ar) | F | F | |
| 1115 | givare cylinderreferens | |||
| 1120 | spikningssensor | F | ||
| 1135 | tvillingtändspole | F | ||
| 1211 | pump bränslemätare | F | F | F |
| 1215 | magnetventil urluftning kolfilterbehållare | F | ||
| 1220 | tempgivare kylvätska | F | ||
| 1240 | tempgivare insugningsluft | F | ||
| 1241 | Pulsairpump | F | F | F |
| 1253 | magnetventil (EGR) | F | F | F |
| 1261 | givare för gaspedalens läge | F | F | |
| 1262 | spjäll med motor | F | F | |
| 1270 | motstånd uppvärmning förgasare eller spridarhus | F | F | |
| 1273 | värmemotstånd återuppsugning vevhusångor 1 | F | F | |
| 1312 | givare tryck insugningsluft | F | ||
| 1313 | givare motorvarv | F | ||
| 1331 | insprutare cylinder nr 1 | |||
| 1332 | insprutare cylinder nr 2 | |||
| 1333 | insprutare cylinder nr 3 | |||
| 1334 | insprutare cylinder nr 4 | |||
| 1350 | lambdasond fram | |||
| 1351 | lambdasond bak | F | ||
| 1630 | styrbox aut.växellåda | F | F | |
| 7001 | tryckkontakt vätska servostyrning | F | F | F |
| 7306 | säkerhetskontakt farthållare (koppling) | F | F | |
| 7308 | säkerhetskontakt farthållare (broms) | F | F | F |
| 7800 | styrbox stabilitetskontroll | F | ||
| 8009 | givare för freontryck | F | ||
