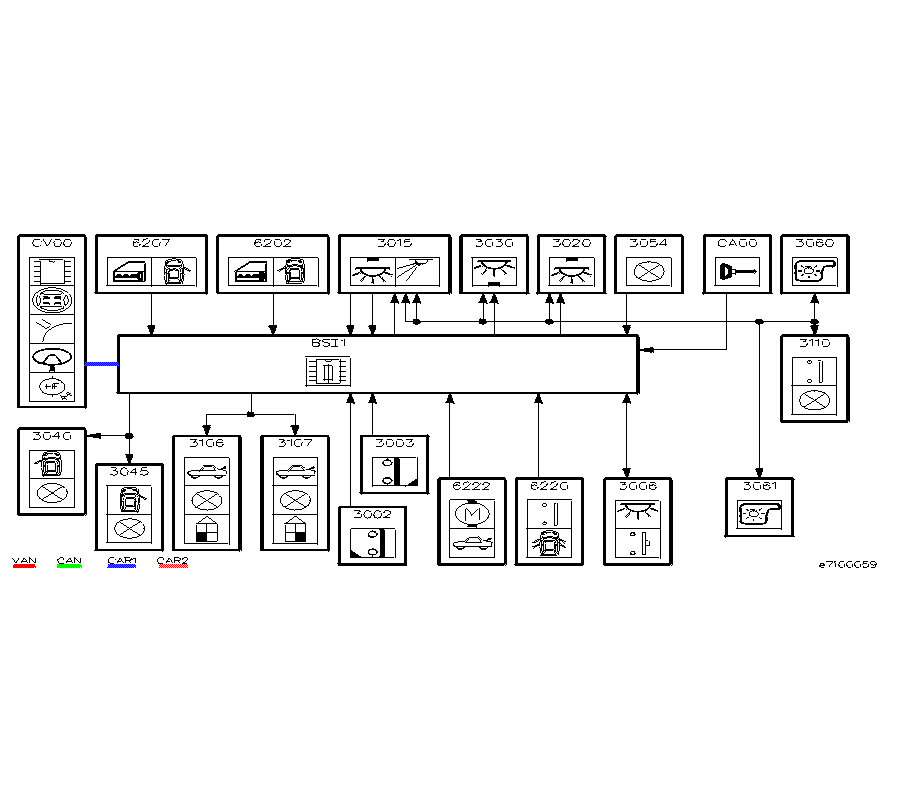

INNERHJUL - ALLA MODELLER - ÖVERSIKT - e7i00059
| DETALJER | KOPPLINGSSCHEMAN | |||
|---|---|---|---|---|
| Nummer | Detalj | Principschema | Anslutningsdon | Placeringsschema |
| BSI1 | intelligent reläbox | F | F | |
| CA00 | rattlås | F | F | F |
| CV00 | omkopplingsmodul under ratten (COM 2000) | F | F | F |
| 3002 | dörrkontakt - vänster bakdörr | F | F | F |
| 3003 | dörrkontakt - höger bakdörr | F | F | F |
| 3006 | omkopplare för taklampor | F | F | F |
| 3015 | takkonsol + integrerade funktioner | F | F | F |
| 3020 | taklampa bak | F | F | F |
| 3030 | taklampa mitten | F | F | F |
| 3040 | Belysning nederdel framdörr vänster | F | F | F |
| 3045 | Belysning nederdel framdörr höger | F | F | F |
| 3054 | Belysning askkopp | F | F | F |
| 3060 | Belysning passagerarspegel ( på förarsidan ) | F | F | F |
| 3061 | Belysning passagerarspegel ( på passagerarsidan ) | F | F | F |
| 3106 | vänster belysning bagageutrymme bak | F | F | F |
| 3107 | höger belysning bagageutrymme bak | F | F | F |
| 3110 | Kontakt handskfackbelysning | F | F | F |
| 6202 | låsenhet vänster framdörr | F | F | F |
| 6207 | låsenhet höger framdörr | F | F | F |
| 6220 | kontakt dörrlås | F | F | F |
| 6222 | låsenhet för baklucka | F | F | F |
