B1GI02K1 - 406D9 MOOTTORI EW7J4 MOOTTORI EW10J4 MOOTTORI EW12J4 MOOTTORI EW10D

TYHJENNYS - TÄYTTÖ - ILMAUS JÄÄHDYTYSJÄRJESTELMÄ

1 - ERIKOISTYÖKALUT

MOOTTORI EW7J4 MOOTTORI EW10J4 MOOTTORI EW12J4 MOOTTORI EW10D

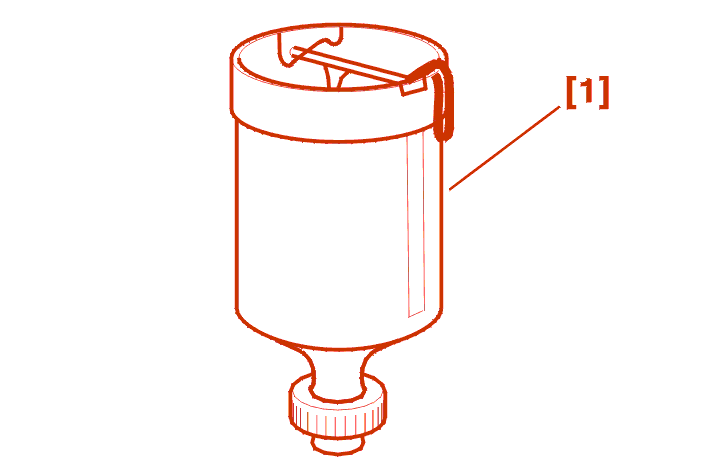

[1] täyttösylinteri (-).0173 .

2 - TYHJENNYS

MOOTTORI EW7J4 MOOTTORI EW10J4 MOOTTORI EW12J4 MOOTTORI EW10D

Irrota paisuntasäiliön tulppa .

MOOTTORI EW7J4 MOOTTORI EW10J4 MOOTTORI EW12J4 MOOTTORI EW10D

Irrota suoja .

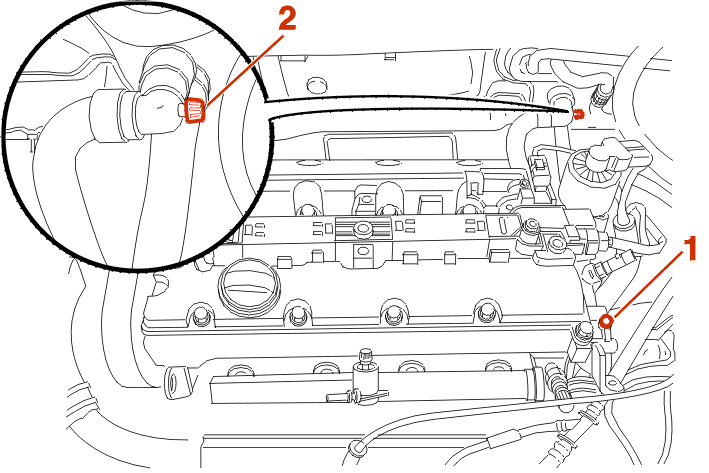

Avaa ilmausruuvi (1) .

Avaa ilmausruuvi (2) .

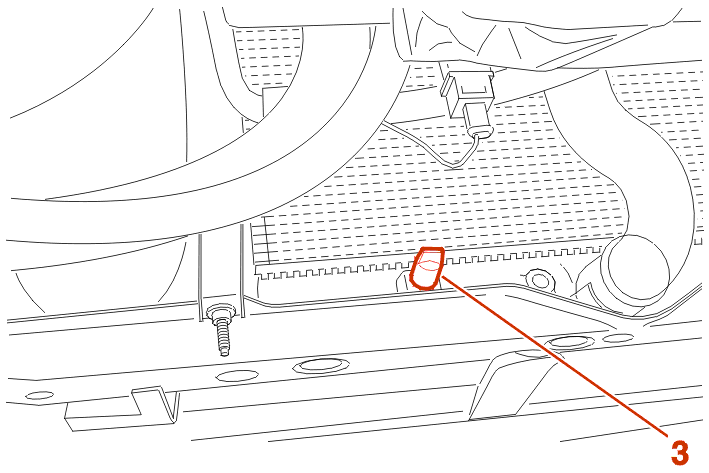

Löysää jäähdyttimen vedenpoistoruuvia (3) Tai Irrota jäähdyttimen alempi letku .

Aseta astia jäähdyttimen alle, jotta voit tyhjentää järjestelmän .

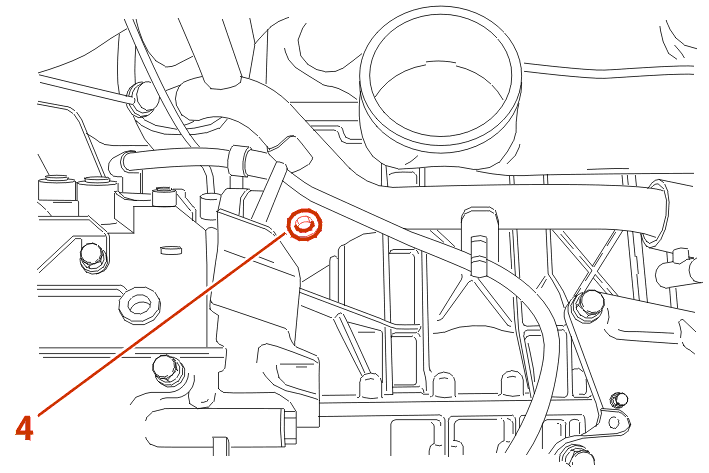

Tyhjennä moottori poistamalla tulppa (4) .

KAIKKI TYYPIT

3 - JÄRESTELMÄN TÄYTTÖ JA ILMAUS

Ennen järjestelmän täyttöä, huuhtele jäähdytysjärjestelmä puhtaalla vedellä .

VAROITUS : tarkista jäähdytysjärjestelmän tiiveys .

MOOTTORI EW7J4 MOOTTORI EW10J4 MOOTTORI EW12J4 MOOTTORI EW10D

KAIKKI TYYPIT

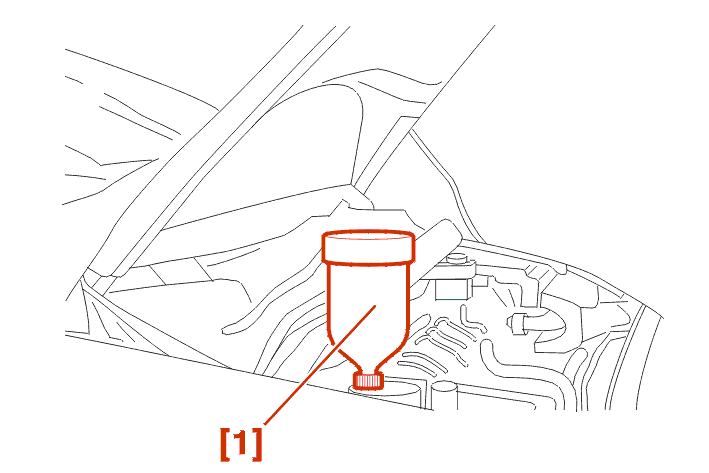

Asenna täyttösylinteri [1] täyttöaukkoon .

MOOTTORI EW10J4 MOOTTORI EW12J4

Avaa kaikki ilmausruuvit sekä ilmausruuvi jäähdyttimessä (yksi neljäsosa kierros) (Riippuen malleista) .

KAIKKI TYYPIT

Täytä järjestelmä hitaasti jäähdytysnesteellä .

Sulje ilmausruuvit siinä järjestyksessä kun neste alkaa juosta ilman kuplia .

Täyttösylinteri on oltava täytettynä merkkiin 1 litraa lämmityslaitteen kennon kunnollista ilmausta varten .

Käynnistä moottori .

Pidä moottorin kierrokset 1500 - 2000 tr/mn kunnes jäähdytyksen toinen vaihe loppuu (puhaltimien kytkeytyminen ja pysähtyminen) pitäen samalla täyttösylinteri aivan täynnä .

Pysäytä moottori heti toisen jäähdytysvaiheen jälkeen .

Irrota täyttösylinteri [1] .

MOOTTORI EW7J4 MOOTTORI EW10J4 MOOTTORI EW12J4 MOOTTORI EW10D

Asenna heti painekorkki paikalleen ja kiristä se toiseen pykälään .
