B2CG6SK1 - 406D9 AUTOMAATTINEN VAIHDELAATIKKO AL4
IRROTUS - KIINNITYS HYDRAULIYKSIKKÖ - VENTTIILIT
1 - IRROTUS
1 - 1 - HYDRAULIYKSIKKÖ
VAROITUS : tämä toimenpide vaatii paljon huolellisuutta ; ota huomioon kaikki puhtauteen liittyvät asiat .
Aseta auto nostosillalle .
Irrota akku .
Aseta astia paikalleen hydrauliyksikön kotelon öljyn talteenottoa varten (Noin 1,5 litraa) .

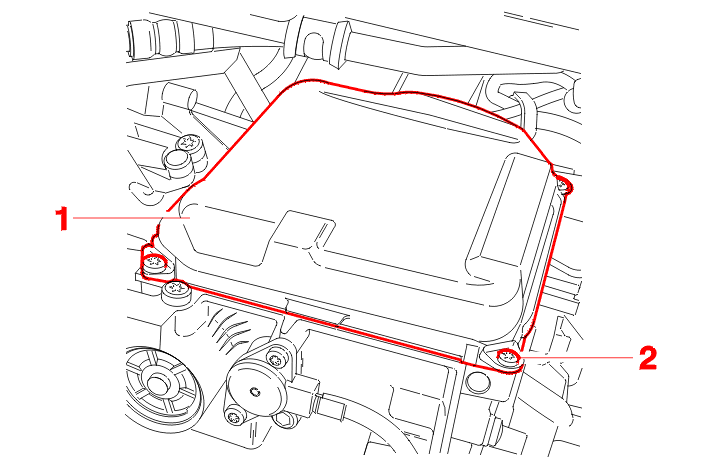

Irrota :
Irrota liittimet jotka ovat sekvenssiventtiileissä käyttäen ruuvitalttaa varovasti vipuna .
Irrota 6 sekvenssiventtiilin liitännät .

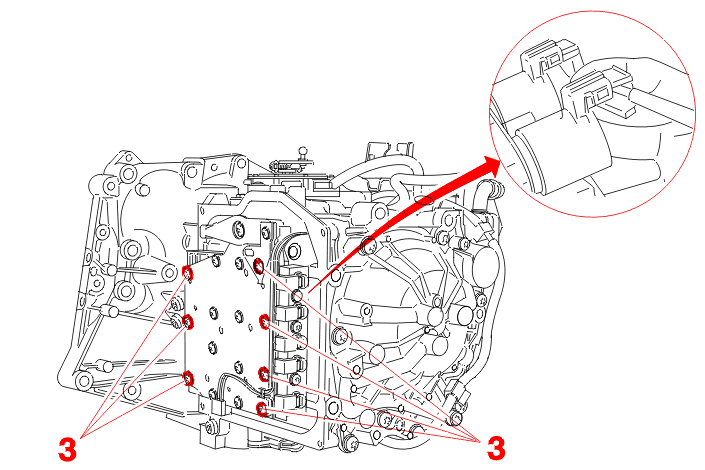

Irrota 7 pulttia (3) .
Siirrä hydrauliyksikkö sivuun .

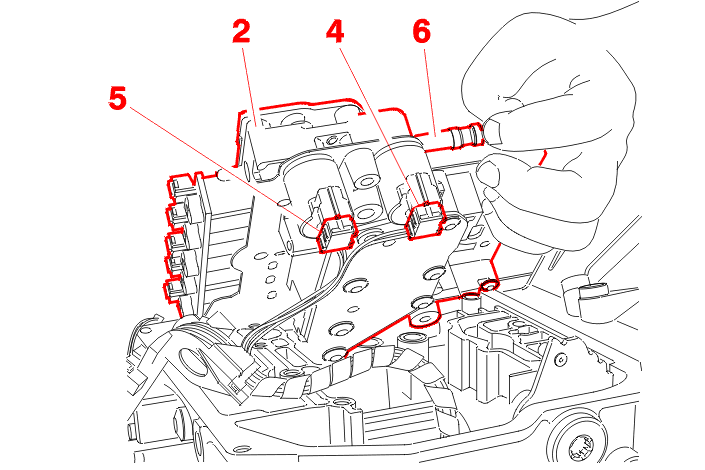

Irrota sähköventtiilien (4) - (5) liitännät .
Irrota hydrauliyksikkö .
EHDOTTOMASTI : älä pudota manuaalista venttiiliä (6) .

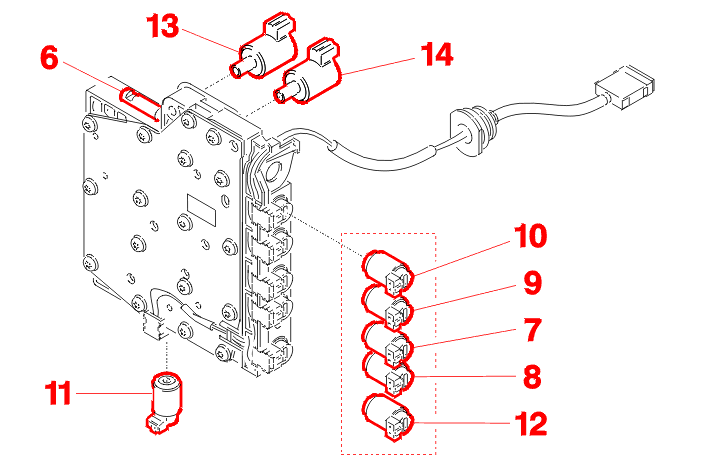

1 - 2 - HYDRAULIYKSIKÖN SÄHKÖVENTTIILIT
(6) Manuaalikäyttöinen venttiili (V.M) .
(7) Jaksoventtiili EVS1 .
(8) Jaksoventtiili EVS2 .
(9) Jaksoventtiili EVS3 .
(10) Jaksoventtiili EVS4 .
(11) Jaksoventtiili EVS5 .
(12) Jaksoventtiili EVS6 .
(13) Pääpaineen modulointiventtiili EVM .
(14) Muuntimen paineen modulointiventtiili (lukituskytkin) .
HUOM : hydrauliyksikköä ei tarvitse irrottaa ennen sekvenssiventtiilien irrotusta .
EHDOTTOMASTI : kun irrotat sähköventtiilin (11), kiinnitä sähköventtiilin ohjaama hydraulinen luisti, jotta se ei putoaisi ; vaihda sähköventtiilien tiivisteet jokaisen asennuksen yhteydessä .
HUOM : sähköventtiilien kiinnitysruuvit on kiristetty arvoon 1 danm .
2 - KIINNITYS

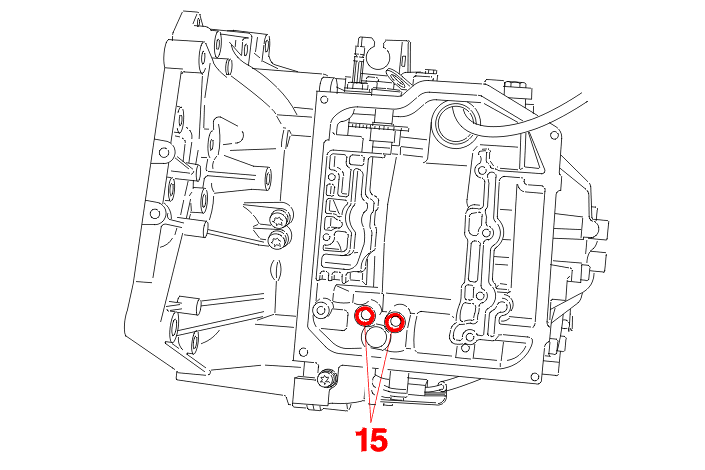

EHDOTTOMASTI : tarkasta, että tiivisteet (15) ovat paikallaan (uudet tiivisteet) .
Asenna hydrauliyksikkö .
Kytke sähköventtiilit (4) - (5) .

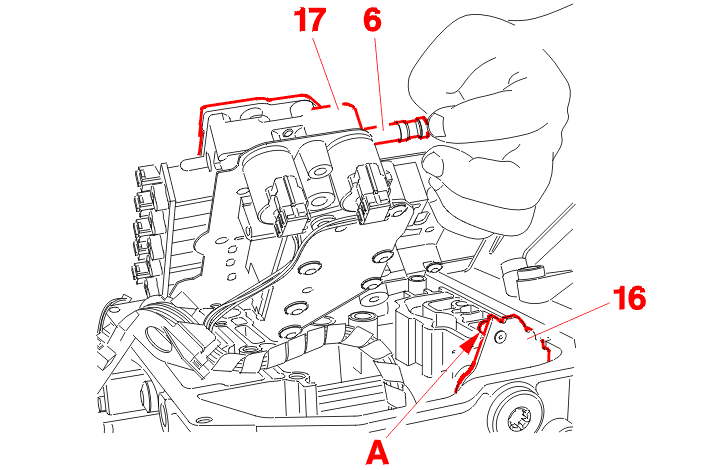

VAROITUS : tarkasta, että käsiohjausventtiili (6) kytkeytyy kiinnikkeeseen (A), joka on hammassektorissa (16) .

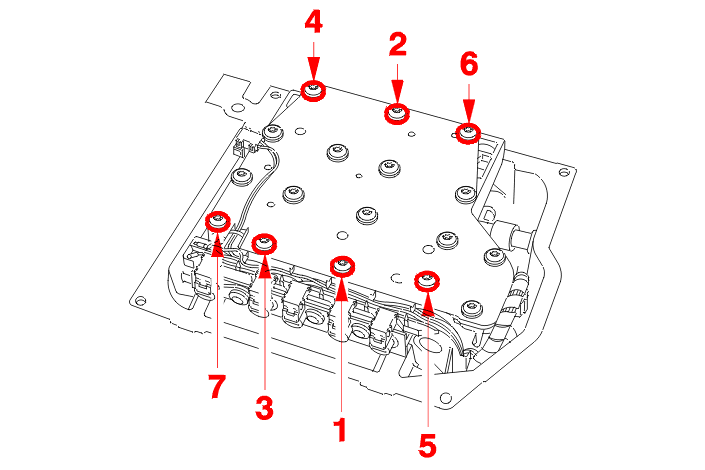

Kiinnitä hydrauliyksikön kiinnitysruuvit (Kiristys arvoon 0.8 mdaN) Noudata annettua järjestystä .
Kytke 6 sekvenssiventtiiliä .
EHDOTTOMASTI : säädä sisäinen ohjaus, levy (17) ja hammassektori (16) ; säädä monitoimintoinen kytkin .
Varmista, että vaihteenvalintavivusto toimii kaikissa asennoissa .
Kiinnitä :
Kytke akku uudestaan .
Suorita :
