B2CB0DK1 - 406D9 AUTOMATISK VÄXELLÅDA AL4
IDENTIFIERING AUTOMATISK VÄXELLÅDA
1 - IDENTIFIERING
Den automatiska växellådan identifieras genom en självhäftande etikett (A) eller annars genom en gravering (B) :
2 - ÅTDRAGNINGSMOMENT
| märkning | daNm |
|---|---|
| speciella data | utan |
| (1) förspänning : omvandlare | 1.0 |
| (1) åtdragning : omvandlare | 3.0 |
| (2) fästbult för växellåda på cylinderblocket | 5.2 |
| (3) hastighetsmätaruttag | 1.0 |

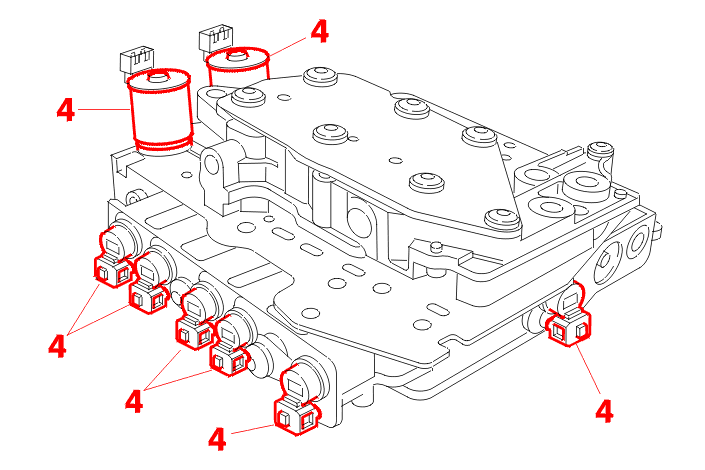

| (4) magnetventiler och/eller regulatorer på hydraulblocket | 0.9 |
| (5) hydraulblock | 0.8 |
| (6) hydraulblockshus | 0.8 |

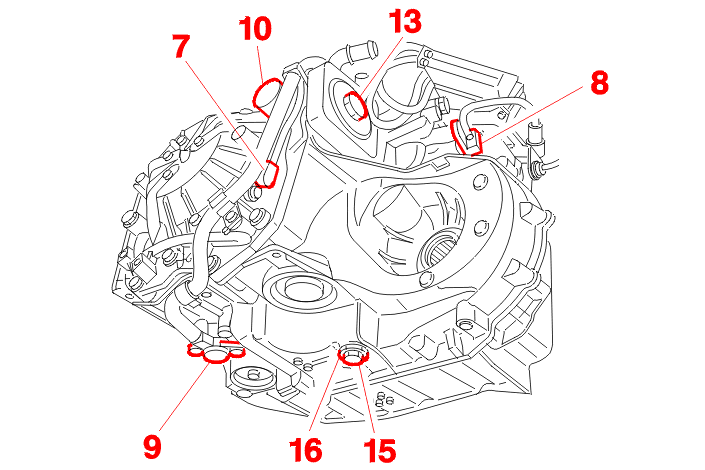

| (7) hastighetsgivare ingång automatväxellåda | 1.0 |
| (8) hastighetsgivare utgång automatväxellåda | 1.0 |
| (9) givare kretstryck | 0.9 |
| (10) magnetventil för flödesstyrning i oljekylaren | 1.0 |
| (11) flerfunktionskontakt | 1.0 |
| (12) stopp | 1.5 |
| (13) oljekylare | 5.0 |
| (14) påfyllningsplugg | 2.4 |
| (15) nivåplugg | 2.4 |
| (16) plugg för tömning av växellådan | 3.3 |
| (17) växellådans fäste | 4.5 |
| drivaxelmutter (M24 X 150) |
32.5 |
