B3EB0NK1 - 406D9
IDENTIFIERING, TEKNISKA DATA, ÅTDRAGNINGSMOMENT STYRNING

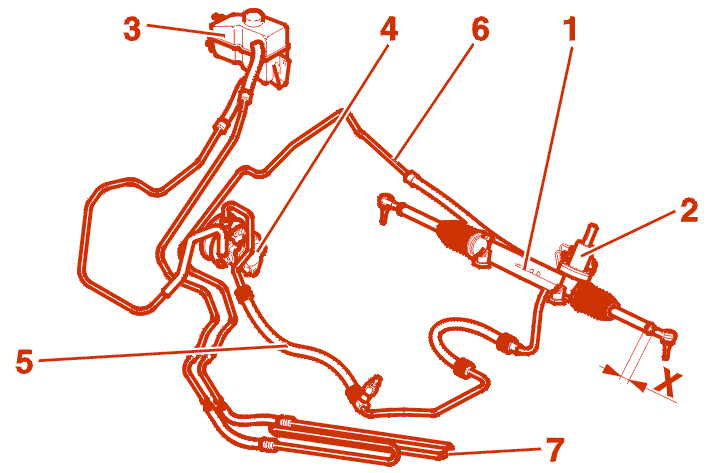

1 - IDENTIFIERING
(X) Förinställning .
(1) Styrenhet .
(2) Servoventil .
(3) Behållare servostyrning .
(4) Servostyrningspump .
(5) Högtrycksslang .
(6) Lågtrycksslang .
(7) Kylare för servoolja monterad på framsidan (Beroende på utrustning) .
2 - TEKNISKA DATA
| reglementsenlig motortyp | BFZ-L6A LFX-LFY |
RFV-5FZ-6FZ RLZ-RFR-3FZ RHY-RHZ-4HZ |
XFZ-4HZ |
|---|---|---|---|
| motortyp | XU5JP-XU7JP XU7JB-XU7JP4 |
XU10J4R-EW6J4 EW7J4-EW10D-EW10J4 EW12J4-DW10TD DW10ATED-DW12TED4 |
ES9J4-DW12TED4 |
| speciella data | - | - | - |
| slaglängd (mm) | 154 | 154 | 154 |
| förjustering av stagets längd | 11 | 11 | 11 |
| hjulets inre vändvinkel | höger hjul : 36° vänster hjul : 37° |
35° 24' | Coupé : 35° sedan : 35° 33' |
| hjulets yttre vändvinkel | höger hjul : 32° vänster hjul : 33° |
32° 6' | Coupé : 31° sedan : 31° 27' |
| pumptyp | konstant flöde | sjunkande flöde | konstant flöde |
| pumptryck (bar) | 100 bar | 100 bar | 100 bar |
| oljevolym (liter) | 1,3 liter | 1,3 liter | 1,3 liter |
| antal varv med ratten | 3,16 | 3,16 | 3,16 |
| antal kuggar på drevet: | 8 | 8 | 8 |

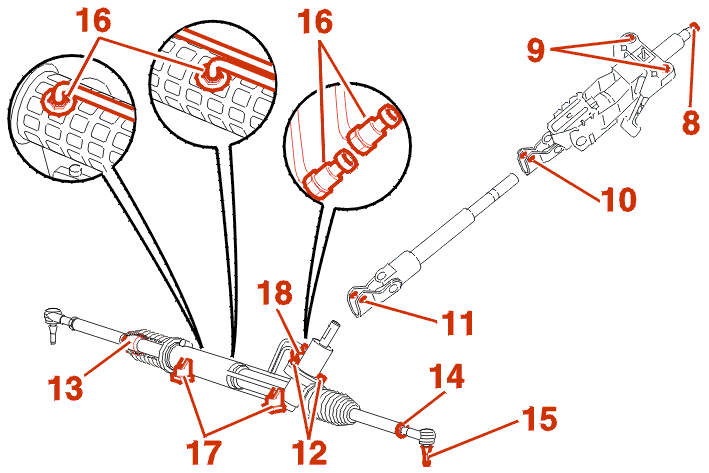

3 - ÅTDRAGNINGSMOMENT
| märkning / detalj | åtdragning (daNm) |
|---|---|
| speciella data | - |
| (8) fästmutter för ratt | 3.5 |
| (9) fastsättning av styrstång/fäste | 4 |
| (10) fastsättning styrstångens övre axel | 2.5 |
| (11) fastsättning av styrstångens nedre axel | 4 |
| (12) fästbult fördelningsventil | 2.5 |
| (13) fästbult för kulledshus på kuggstången | 9 |
| (14) låsmutter styrlänk | 6 |
| (15) mutter för styrningens kulled | 3.5 |
| (16) fästbult för matningsslangar ventil hydraulcylinder | 1 |
| (17) fastsättning av kuggstången | 8 |
| (18) fästbult fläns på ventil | 2 |
