C5FG2HF1 - 406D9

DEMONTERING - MONTERING SATS COM 2000

1 - DEMONTERING

OBLIGATORISKT : sätt framhjulen i läge rakt fram .

använd proceduren till urkoppling av det centrala airbag system .

demontera förare airbagen .

Lossa skruven (1) några varv .

Frigör ratten ur dess spår genom att slå på omkretsen med händerna .

Demontera :

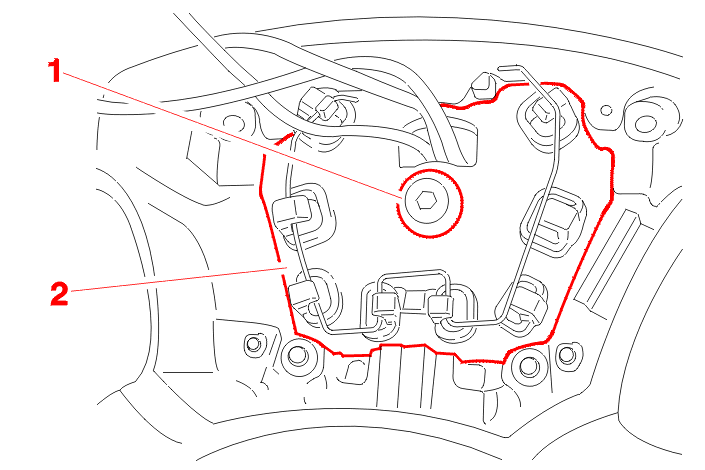

• fästskruven (1)
• {{n13059}} le volant (2), apres avoir fait passer les connecteurs au travers de l'ajourage du volant

Demontera :

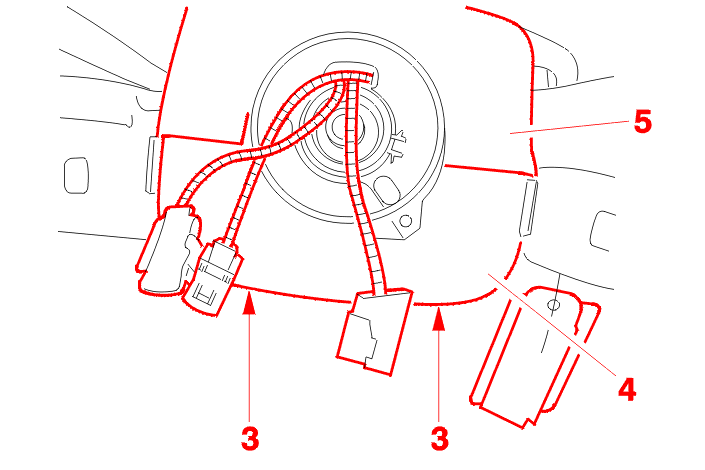

• de 2 fästskruvarna (3)
• den undre damaskhalvan (4)

{{N13060}} rabattre la demi-gaine supérieure (5) vers le haut .

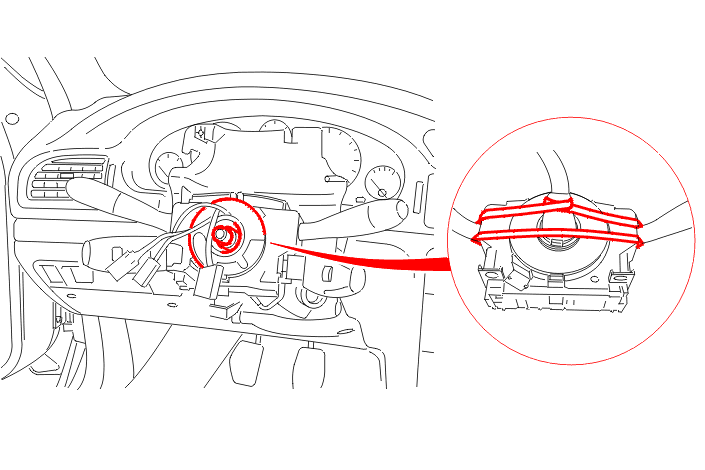

{{N13061}} mettre en place un élastique pour maintenir la position du contacteur tournant .

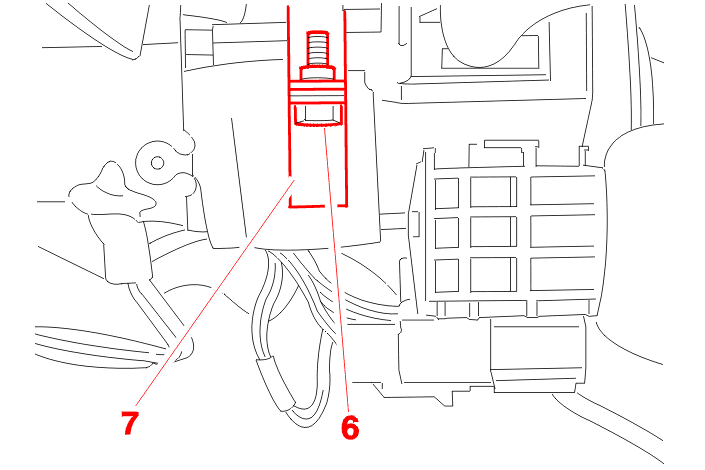

Demontera skruven (6) .

{{N13062}} dégager le collier (7) .

Frigör alla kontakterna COM 2000 genom att skjuta de två låsklor åt sidan .

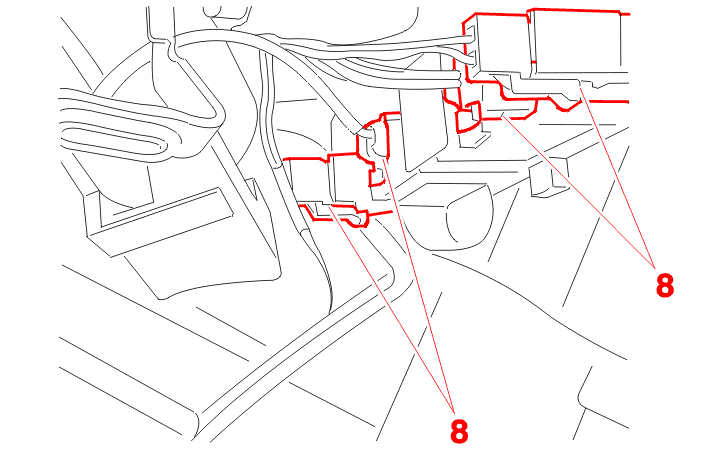

Koppla från anslutningarna (8) .

Demontera alla kontakterna COM 2000 .

2 - MONTERING

OBLIGATORISKT : {{n13063}} en cas de mauvaise position du contacteur tournant sur l'ensemble com 2000, effectuer le reglage avant de remonter celui-ci .

OBSERVERA : {{n13064}} en cas de remplacement d'un ensemble commutateurs com 2000, la position du contacteur tournant n'a pas besoin d'etre reglee .

{{N13065}} engager l'ensemble commutateurs COM 2000 (sans clipper) .

Koppla i anslutningarna (8) .

{{N13066}} clipper l'ensemble commutateurs COM 2000 .

{{N13067}} déposer l'élastique de maintien .

Montera :

• klämman (7)
• skruven (6)
• den undre damaskhalvan (4)
• {{n13068}} la demi-gaine superieure (5)
• de 2 fästskruvarna (3)
• ratten (2)
• fästskruven (1) (åtdragning 3.5 ± 0.1 daNm)
• förarens airbag

använd proceduren för anslutning av det centrala airbag system .

Kontrollera den elektriska funktionen .

3 - {{N13069}} REGLAGE DU CONTACTEUR TOURNANT

OBSERVERA : det är inte nödvändigt att justera vridkontakten på en ny COM 2000 .

3 - 1 - COM 2000 AV MÄRKET EATON

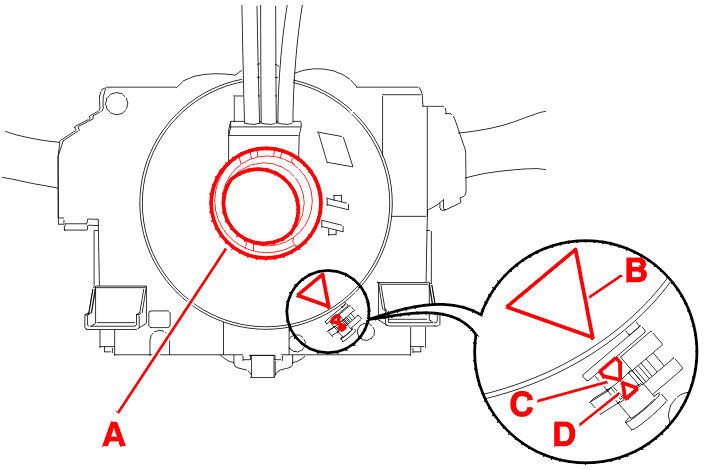

Tryck i mitten av tryckkontakten (A) och vrid den tills de 3 märkningstrekanter (B) - (C) - (D) är mitt emot varandra .

3 - 2 - COM 2000 AV MÄRKET SYLEA

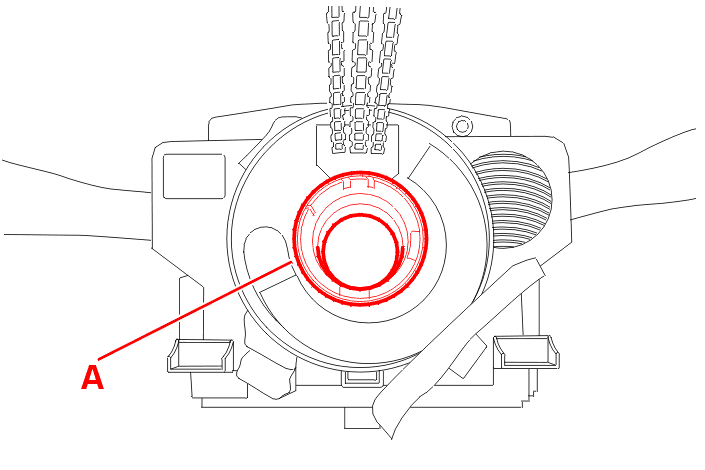

Tryck i mitten av vridkontakten (A) och vrid den i den ena riktningen tills den har nått anslaget .

Fortsätt med att trycka och vrid den därefter i motsatt riktning, tills den når det andra anslag; räkna antal av varv (ca 5 varv) .

Vrid därefter kontakten till mittposition (ca 2 varv) .

OBSERVERA : airbag kabelhärvan skall vara ovan .
