B1BG1IK1 - 307 MOTOR TU5JP4

AUSBAU - EINBAU GERÄTE-ANTRIEBSRIEMEN

1 - SPEZIALWERKZEUGE

[1] Messgerät SEEM für Riemenspannung S.0192 .

2 - AUSBAU

Ausbauen :

• rechtes Vorderrad
• Radhausschale
• Geräteantriebsriemen

3 - VERLAUF UND SPANNUNG

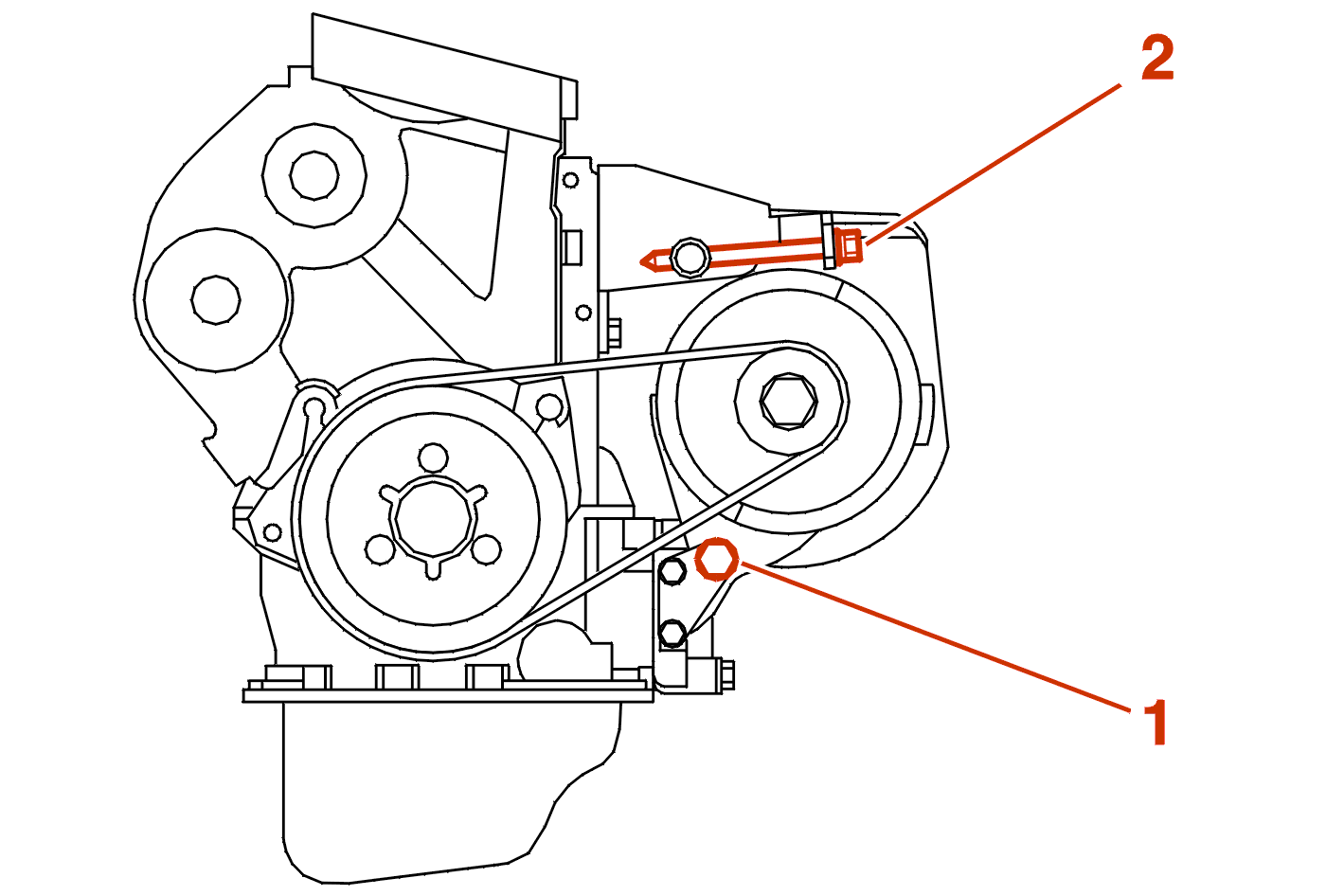

Schraube (1) lösen .

Die Einstellung der Spannung des Geräteantriebsriemens an der Schraube (2) vornehmen .

Spannungswert :

• neuer Riemen = 87 SEEM-Einheiten
• wiederverwendeter Riemen = 61 SEEM-Einheiten

KLIMAANLAGE

Schraube (3) lösen .

Die Einstellung der Spannung des Geräteantriebsriemens an der Schraube (4) vornehmen .

Spannungswert :

• neuer Riemen = 120 SEEM-Einheiten
• wiederverwendeter Riemen = 58 SEEM-Einheiten

ALLE TYPEN

4 - EINBAU

Auf den angegebenen Wert spannen .

Kurbelwelle 2 Umdrehungen in normaler Drehrichtung drehen .

Spannung kontrollieren und ggf. auf die angegebenen Werte korrigieren .

Einbauen :

• Radhausschale
• rechtes Vorderrad
