B1EG1YK1 - 307 MOTOR TU3JP

AUSBAU - EINBAU NOCKENWELLE

1 - SPEZIALWERKZEUG

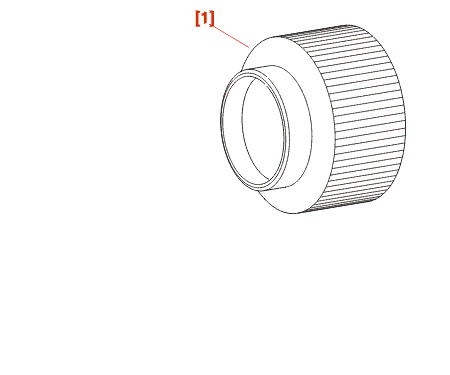

[1] Montagedorn für Nockenwellen-Dichtring (-).0132-T (4507-TE) .

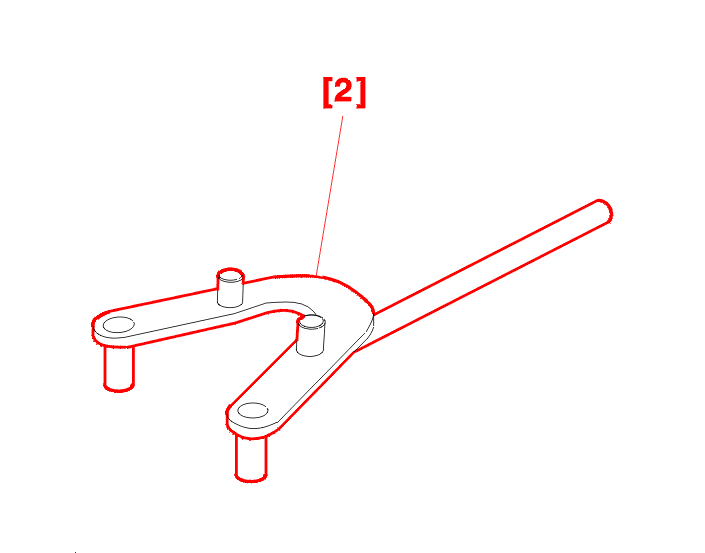

[2] Schlüssel für Nockenwellen-Zahnrad (-).0132-AA (6016-T) .

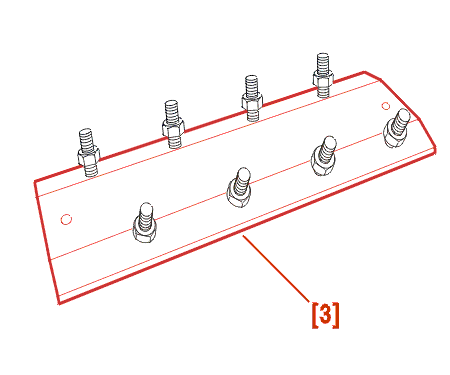

[3] Kipphebel-Stützplatte (-).0132-AE .

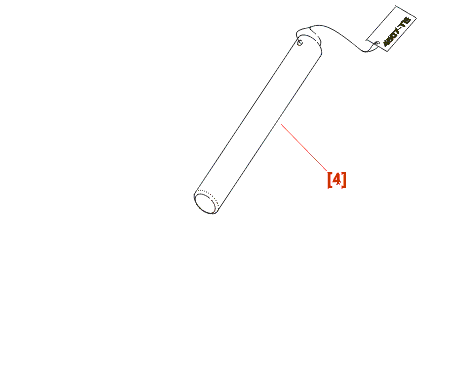

[4] Feststellstift für das Nockenwellenzahnrad (-).0132-RZ (4707-TB) .

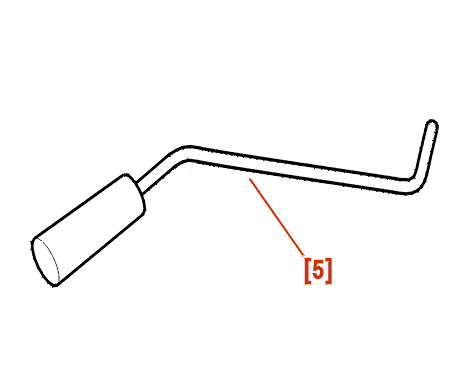

[5] Feststellstift für das Nockenwellenzahnrad (-).0132-QZ .

2 - AUSBAU

Batterie abklemmen .

Kühlsystem entleeren .

Ausbauen :

• Die Scheibenwischer
• Kunststoff-Abweiser der Frontscheibe
• Kunststoff-Querprofil der Frontscheibe
• Geräteantriebsriemen
• Luftfilter und Lufteintrittstutzen
• die Batterie und ihre Halterung

Die Leitungsstränge im Bereich des Wasseraustrittsgehäuses abklemmen .

Ausbauen :

• Die Befestigungsschraube (1) des Kabelstrangträgers
• Wasseraustrittsgehäuse (2)

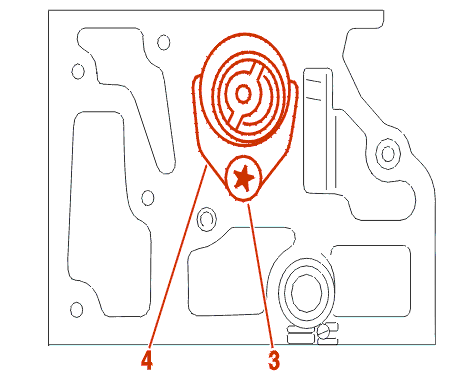

Ausbauen :

• Schraube (3)
• Gabel (4)

Ausbauen :

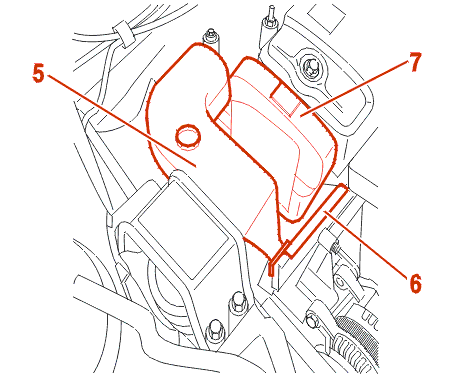

• Die rechte Motorhalterung (5) und ihren Winkel (6)
• Steuergehäuseteile (7)
• Steuerzahnriemen

ACHTUNG : Die untere Kante des Frontscheiben-Vorsprungs mit einem Stück Türdichtung schützen .

Hebeseil am Motor anbringen .

Nockenwellenzahnrad mit dem Werkzeug [2] feststellen, um die Schraube zu lösen .

Ausbauen :

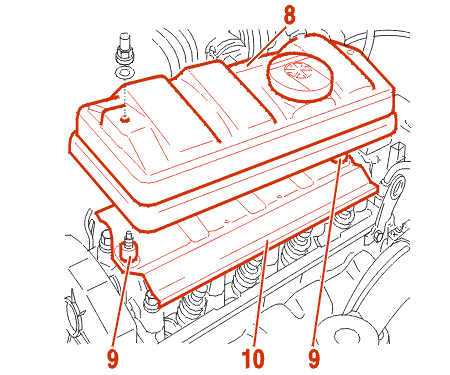

• Zylinderkopfhaube (8)
• die beiden Distanzstücke (9)
• Leitblech (10)

Feststellstift der Kurbelwelle abnehmen, dann um eine 1/4 Umdrehung drehen .

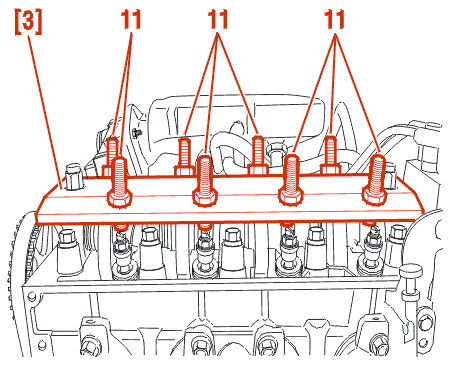

Die Schrauben (11) ausschrauben .

Kipphebel-Stützplatte [3] anbringen, Einbaulage zur Steuerung beachten .

Schrauben (11) anziehen (Sicherstellen, daß alle Nocken frei sind) .

ACHTUNG : die Schrauben (11) anziehen, so daß die Nocken frei sind, jedoch die Ventile nicht in Berührung mit den Kolben kommen .

Linke Seite des Motors leicht anheben .

Dichtring durch Schläge mit einem Schonhammer lösen .

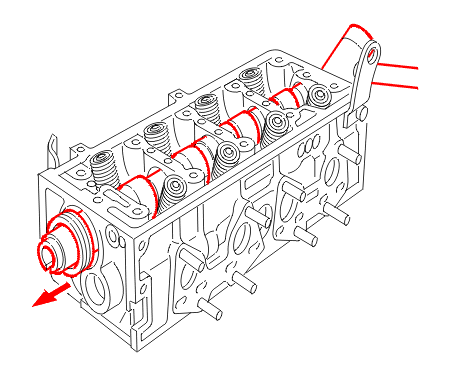

Nockenwelle ausbauen .

3 - EINBAU

Nockenwellenlager ölen .

Einbauen :

• Nockenwelle
• Gabel (4)

Schraube (3) mit 1.5 m.daN anziehen .

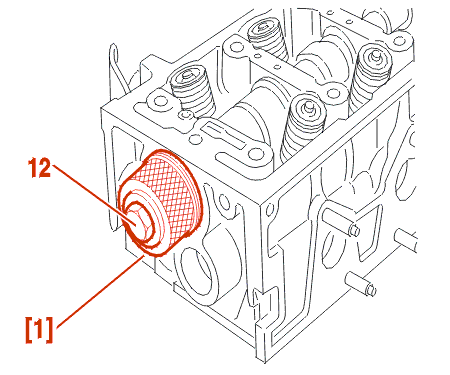

Einen neuen Dichtring mit Hilfe des Werkzeugs [1] und der Schraube (12) einsetzen .

In der umgekehrten Reihenfolge des Ausbaus verfahren .

Dichtflächen reinigen :

• Wasseraustrittsgehäuse
• Zylinderkopf

Silikon-Dichtmasse Kategorie 2 auf der Dichtfläche des Wasseraustritts-Gehäuses (2) auftragen .

Steuerzahnriemen einbauen .

Anbaugeräte-Antriebsriemen einbauen .

Kühlsystem befüllen und entlüften .
