B2BG15K1 - 307 GETRIEBE MA

AUSBAU - EINBAU KUPPLUNG

1 - SPEZIALWERKZEUG

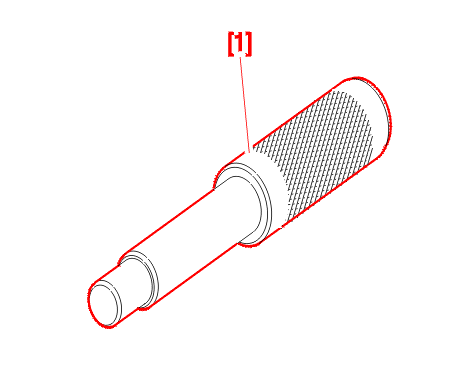

[1] Zentrierdorn für Kupplungsmitnehmerscheibe (-).0213 .

2 - AUSBAU

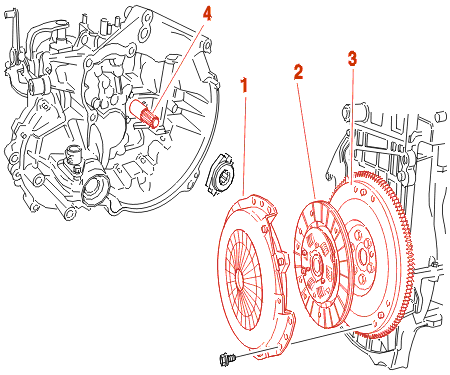

Ausbauen :

• Getriebe
• Kupplung (1)
• Scheibe (2)

HINWEIS : Lage der Kupplung an der Motorschwungscheibe anzeichnen (bei Wiederverwendung der Kupplung) .

Kontrollieren :

• Anlauffläche der Schwungscheibe auf Schlagstellen und Riefen
• Abnützung der Schwungscheibe
• Zustand des Anlaßzahnkranzes
• Öldichtheit im Bereich des Dichtrings der Kurbelwelle (3)
• Öldichtheit im Bereich des Dichtrings des Ausrücklager-Führungsrohrs (4)

Instandsetzen (falls erforderlich) .

3 - EINBAU

Einbauen :

• die Kupplungsscheibe (Feder der Dämpfungsnabe auf der Kupplungsseite)
• Kupplung (mit Hilfe des Werkzeugs [1])

Anzugsdrehmoment: 1.5 daNm .

Eine dünne Schicht MOLYKOTE BR2 PLUS am Ausrücklager-Führungsrohr auftragen .

HINWEIS : Keilverzahnung der Antriebswelle nicht fetten .

Ausrücklager anbringen .

Getriebe einbauen .
