B2CG6IK1 - 307 GETRIEBE BE4R

AUSBAU - EINBAU ANTRIEBS- UND ABTRIEBSWELLE

1 - VORARBEITEN

Abrüstung Getriebe .

Ausbau des Getriebegehäuses .

2 - AUSBAU

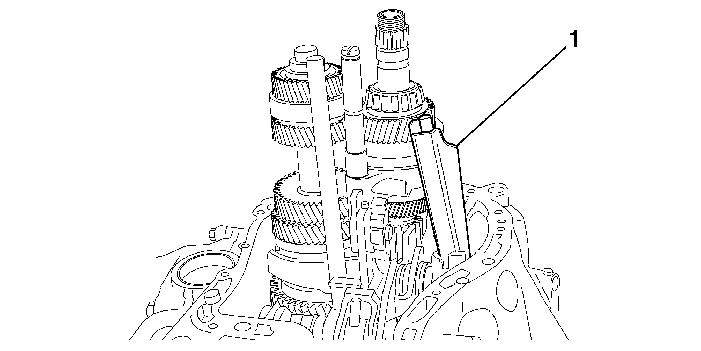

Ausbauen : Ölrinne (1) .

Rücklaufradachse und Rücklaufschieberad ausbauen (2) .

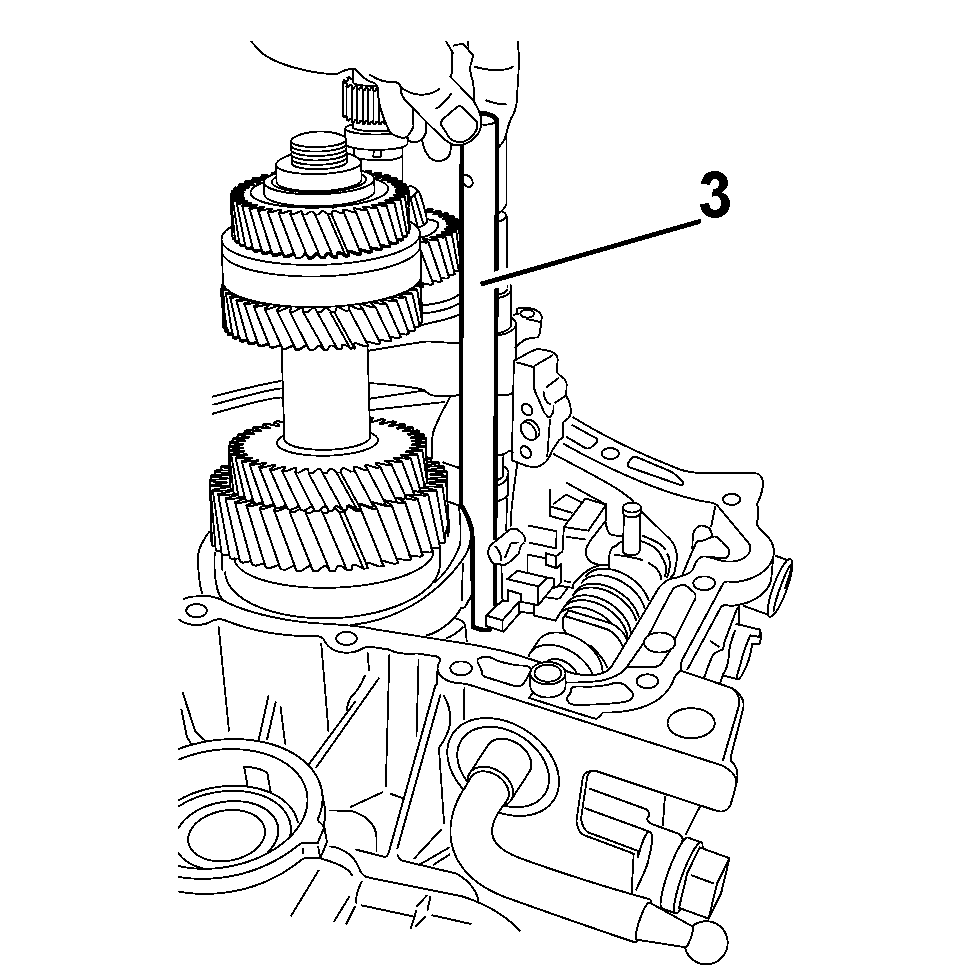

Schaltstange für 5.Gang (3) drehen und ausbauen .

Schaltstange (4) nach oben herausziehen .

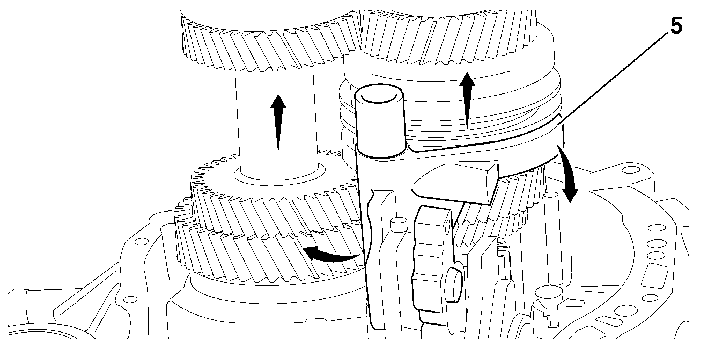

Schaltgabel (5) schwenken .

Die Wellen um einige Millimeter vom Kupplungsgehäuse lösen .

Rechten Teil der Schaltgabel nach unten schwenken .

Gabel (5) ausbauen .

Zahnräder und Schaltgabel für 1./2. Gang ausbauen .

Anweisungen für Reinigung und Zusammenbau beachten .

Ausbau Ausrücklager-Führungsrohr .

Einbau Ausrücklager-Führungsrohr .

Kontrolle/Einstellung Antriebswellenlager .

Einbau Antriebs- und Abtriebswelle .

Einbau des Getriebegehäuses .

Aufrüstung Getriebe .

3 - EINBAU

Antriebswelle und Abtriebswelle mit der Schaltgabel für 1./2. Gang zusammensetzen .

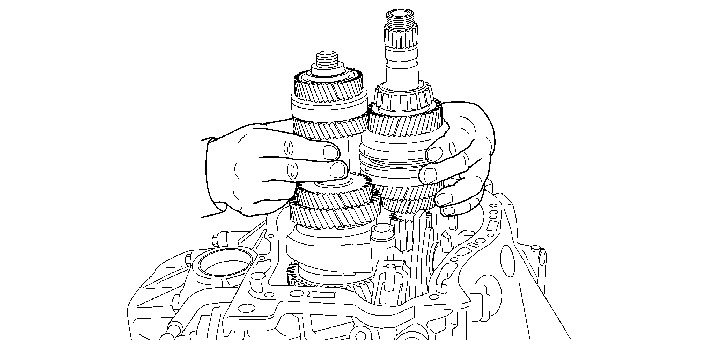

Wellen mit Zahnrädern ins Gehäuse einsetzen .

Einbauen :

• Schaltgabel für 3./4. Gang (5)

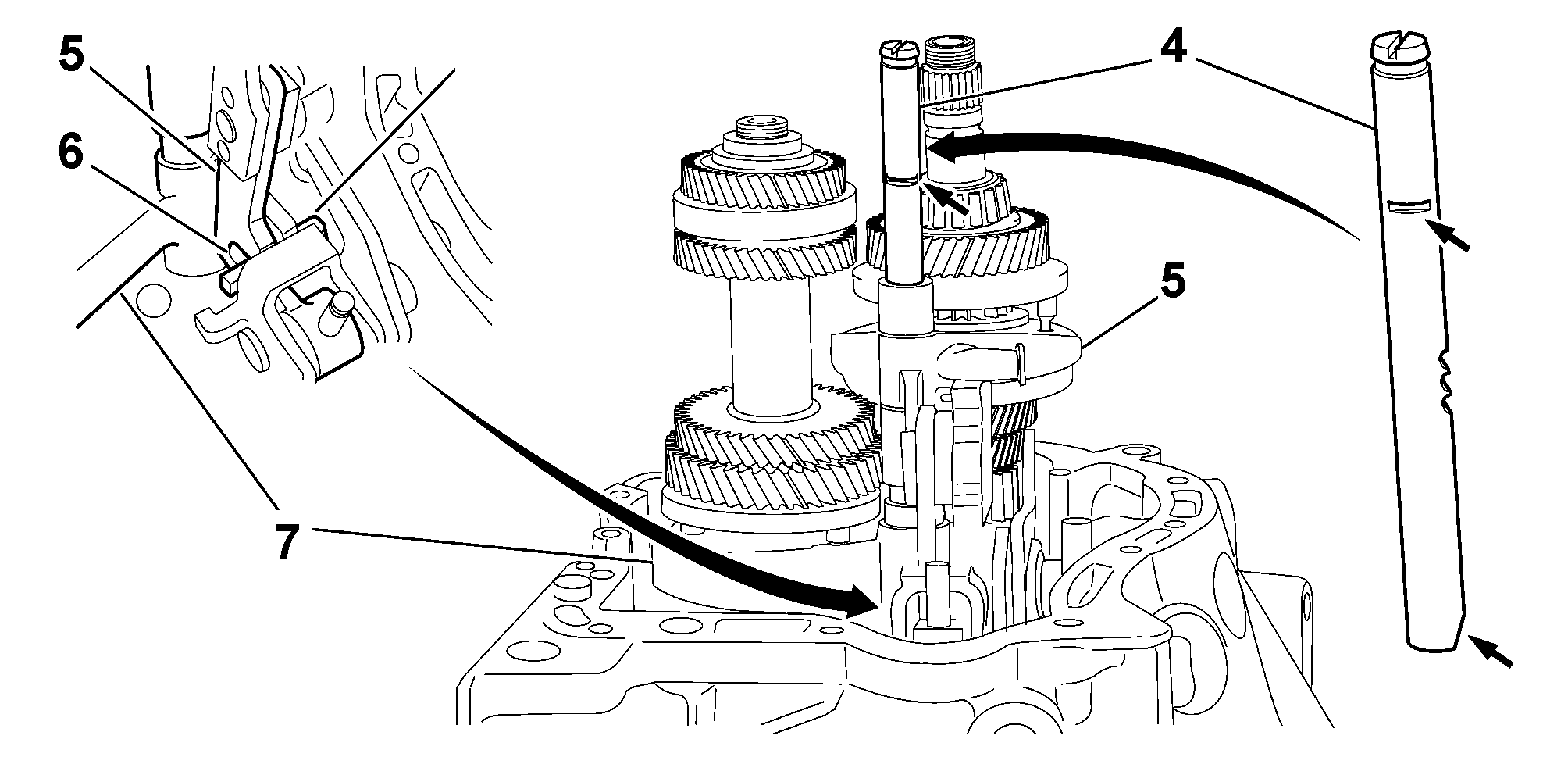

ACHTUNG : vor Einbau der Schaltstange (4) die Gabel (5) am Schalthebel (6) und die Gabel (7) am Absatz (8) anordnen .

Einbauen :

• Schaltstange für 1./2. und 3./4. Gang (4)

ACHTUNG : Ausrichtung der Schaltstange (4) beachten .

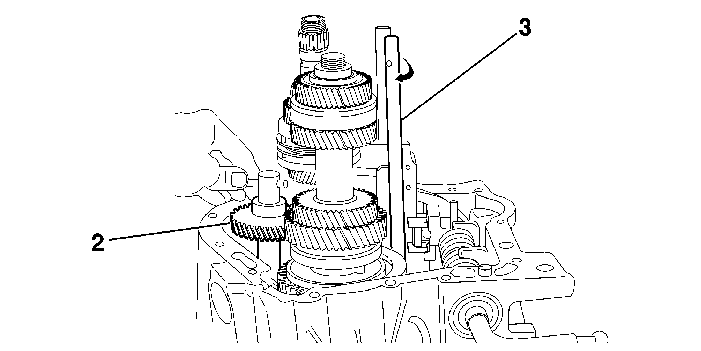

Schaltstange für 5. Gang (3) einbauen .

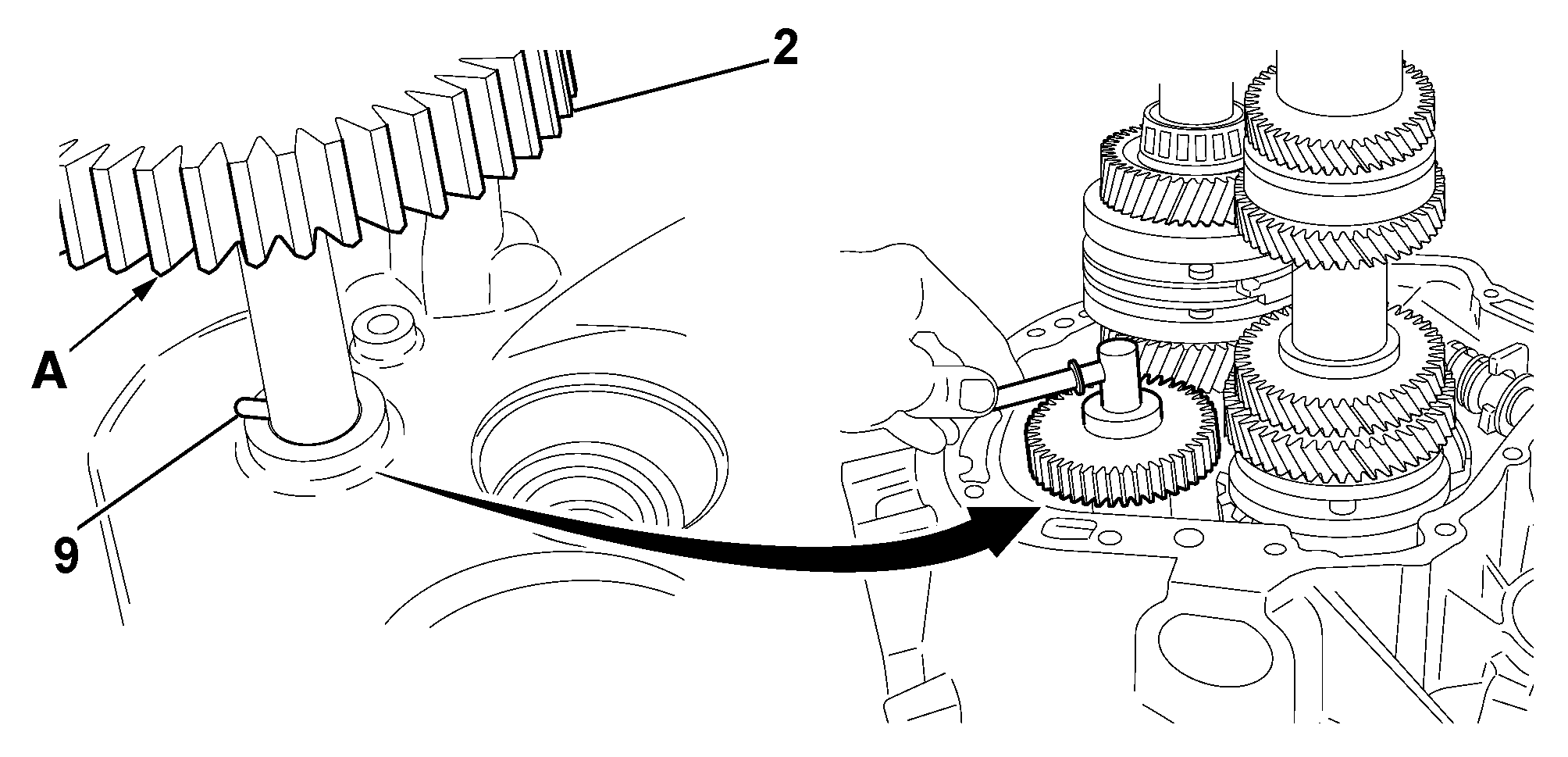

Rücklaufradachse und Rücklaufrad (2) einbauen, Zahnanschrägung (A) nach unten .

ACHTUNG : richtige Anordnung des Stifts (9) im Gehäuse sicherstellen .

Anbringen : Ölrinne (1) .
