B2CG82K1 - 307 AUTOMATIKGETRIEBE AL4

AUSBAU - EINBAU AUTOMATIKGETRIEBE-ÖLDRUCKGEBER

1 - AUSBAU

HINWEIS : Getriebeöl nicht ablassen .

Ausbauen :

• Steuergeräte-Abdeckung
• Stecker des Motor-Steuergeräts
• Batterie
• die Batterieaufnahmeschale
• Luftfilterkasten
• Luftstutzen

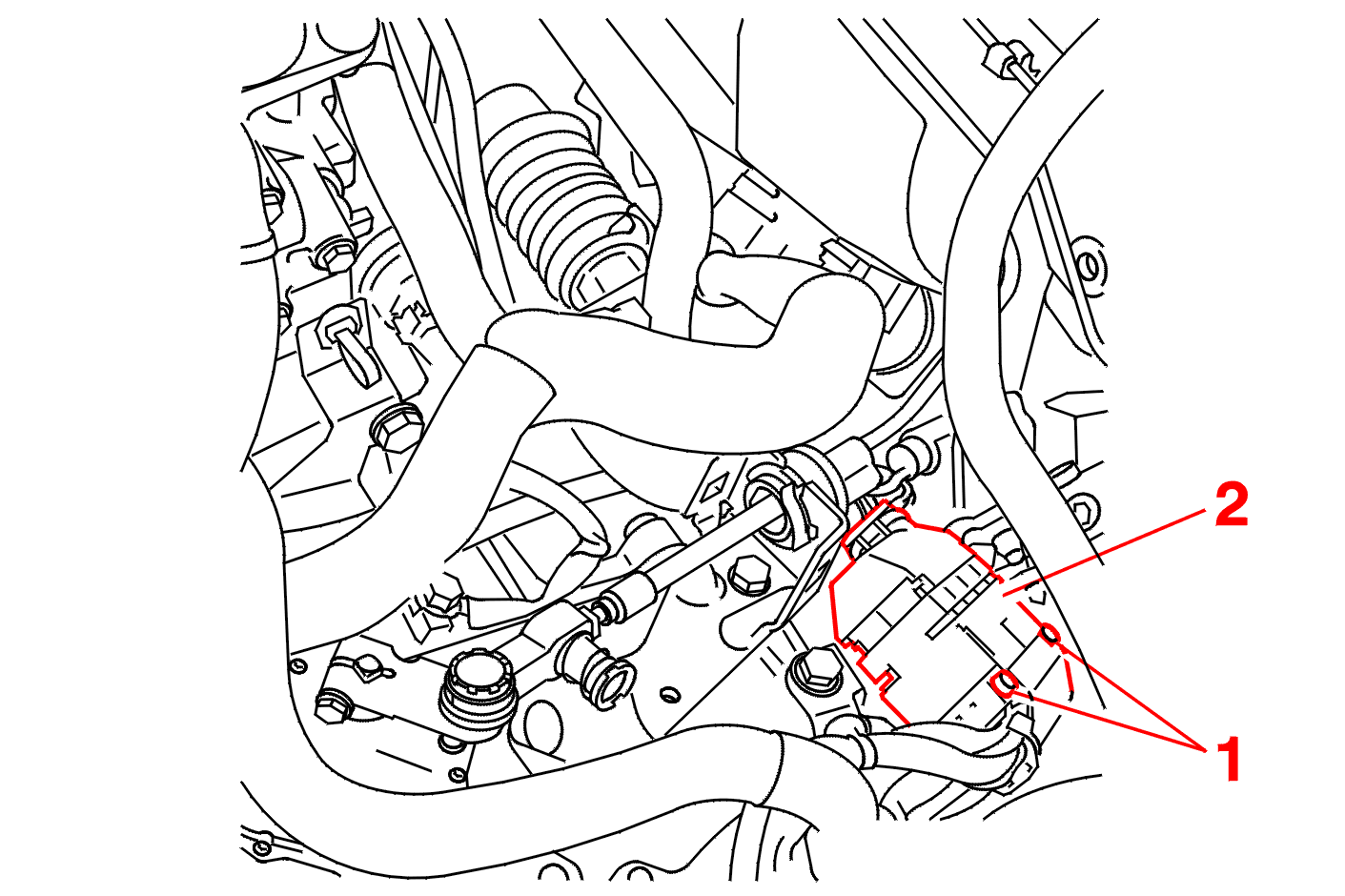

Die 2 Schrauben (1) ausbauen (Befestigung des modularen Steckers am Getriebe) .

Modularen Stecker (2) abklemmen .

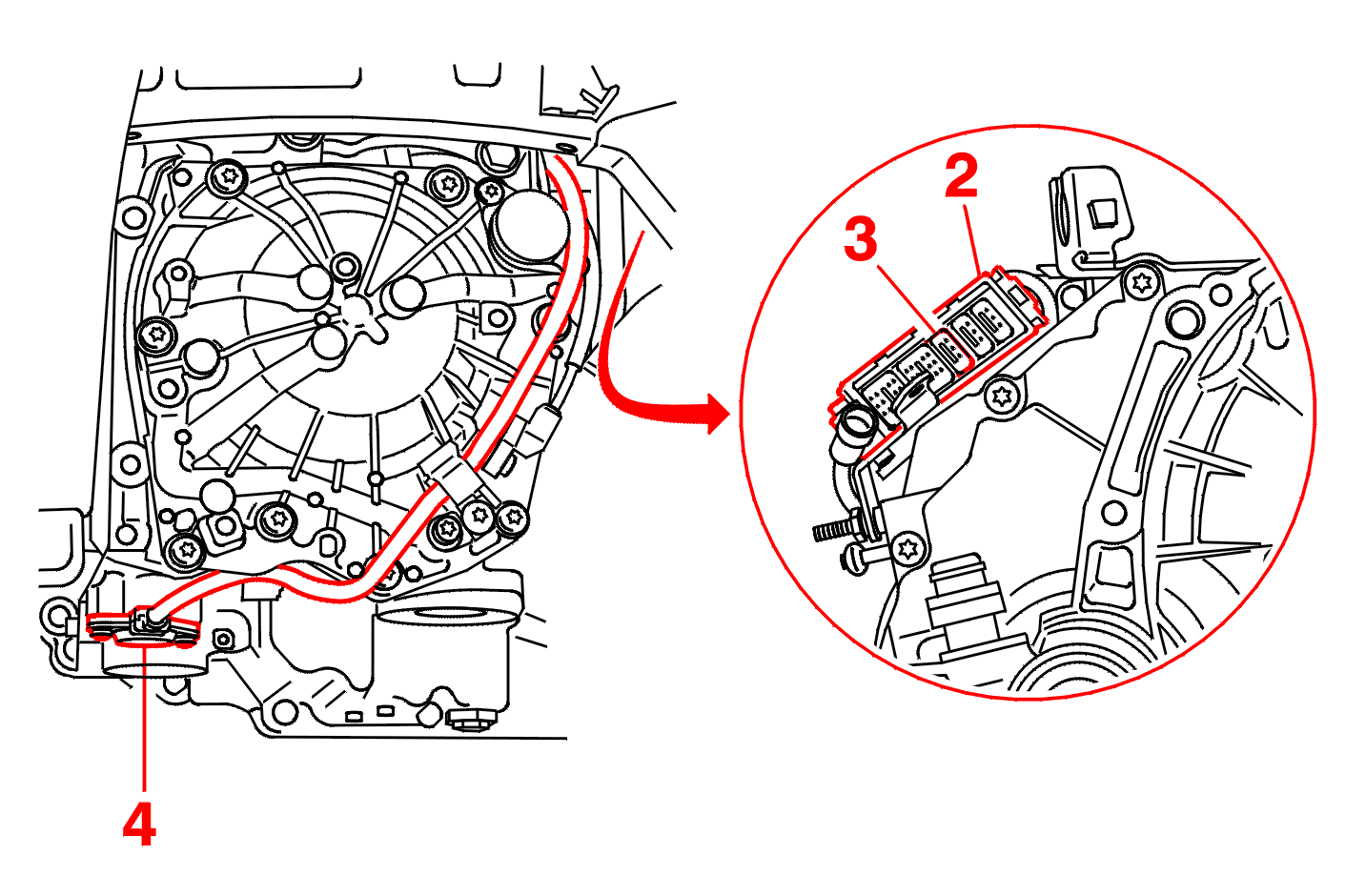

3-poligen grünen Stecker (3) des modularen Steckers (2) abziehen .

Ausbauen :

• linkes Vorderrad
• Radhausschale vorn links
• Leitungsstrang des Öldruckgebers (4)
• Die 2 Befestigungsschrauben des Öldruckgebers (4)
• Automatikgetriebe-Öldruckgeber (4)

2 - EINBAU

Runddichtring des Gebers (4) ersetzen .

Einbauen :

• Automatikgetriebe-Öldruckgeber (4)
• Die 2 Befestigungsschrauben des Öldruckgebers (4) : Anzug mit 1 daNm
• Leitungsstrang des Öldruckgebers (4)
• 3-poligen grünen Stecker (3) im modularen Stecker (2)
• die 2 Schrauben (1) : Anzug mit 1 daNm

Modularen Stecker (2) wieder anschließen .

Einbauen :

• die Batterieaufnahmeschale
• Batterie
• Luftfilterkasten
• Luftstutzen
• Radhausschale vorn links
• linkes Vorderrad
• Stecker des Motor-Steuergeräts
• Steuergeräte-Abdeckung

Batterie wieder anschließen .
