B3BG1IK1 - 307

AUSBAU - EINBAU FEDERBEIN VORN

1 - AUSBAU

Fahrzeug auf eine Hebebühne nehmen .

Radschrauben lösen .

Fahrzeug anheben und aufbocken, so daß die Vorderräder hängen .

Rad abmontieren .

Ausbauen :

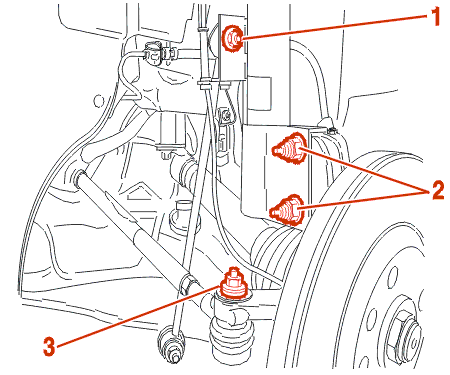

• die Befestigung (1) der Querstabilisator-Verbindungsstange am Federbein
• die (2) Befestigungsmuttern des Federbeins am Achsschenkel
• Mutter des Spurstangengelenks (3)

WICHTIG : einen Schutz an der Antriebswellenmanschette anbringen .

HINWEIS : im Fall von Schwierigkeiten Werkzeug des Typs FACOM U77 oder MG INTERNATIONAL mit den Scheiben M2 verwenden .

DIE SCHEIBENWISCHER AUSBAUEN .

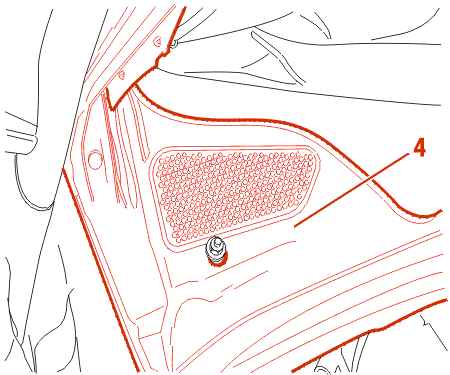

Schutz vom Frontscheibenrahmen (4) abnehmen .

Ausbauen :

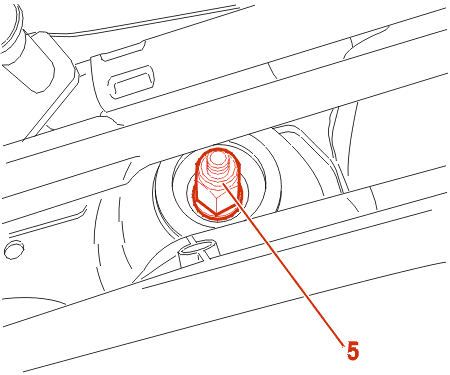

• obere Befestigungsmutter (5) des Federbeins ; ( Stoßdämpferstange mit Hilfe des Schlüsseleinsatzes TORX 45 gegen Drehung festhalten)
• Federbein

2 - EINBAU

In der umgekehrten Reihenfolge des Ausbaus verfahren .

Selbstsichernde Muttern grundsätzlich durch neue Muttern ersetzen .

Anzugsdrehmomente :

• obere Befestigung des Federbeins ; ( Stoßdämpferstange mit Hilfe des Schlüsseleinsatzes TORX 45 gegen Drehung festhalten) ; 6.9 daNm
• Befestigung des Achsschenkels am Federbein ; 9 daNm
• Mutter für Spurstangengelenk ; 5 daNm
• Befestigungsmutter Verbindungsstange an Federbein ; 3.6 daNm
• Radschrauben ; 9 daNm
