C4EB1GF1 - 307

IDENTIFIZIERUNG SPIELE UND EINPASSUNGEN

Identifizierung Karosserie-Strukturteile :

• A - Fronthaube
• B - Kotflügel vorn
• C - Tür
• D - Tür hinten
• E - Längsträger
• F - Heckklappe
• G - Heckleuchte
• H - Karosserie - Seitenteil
• I - Dach
• J - Türsäule
• K - Dachsäule vorn (A-Säule)
• L - Innenraum
• M - Seitenteil hinten
• N - Seitenscheibe

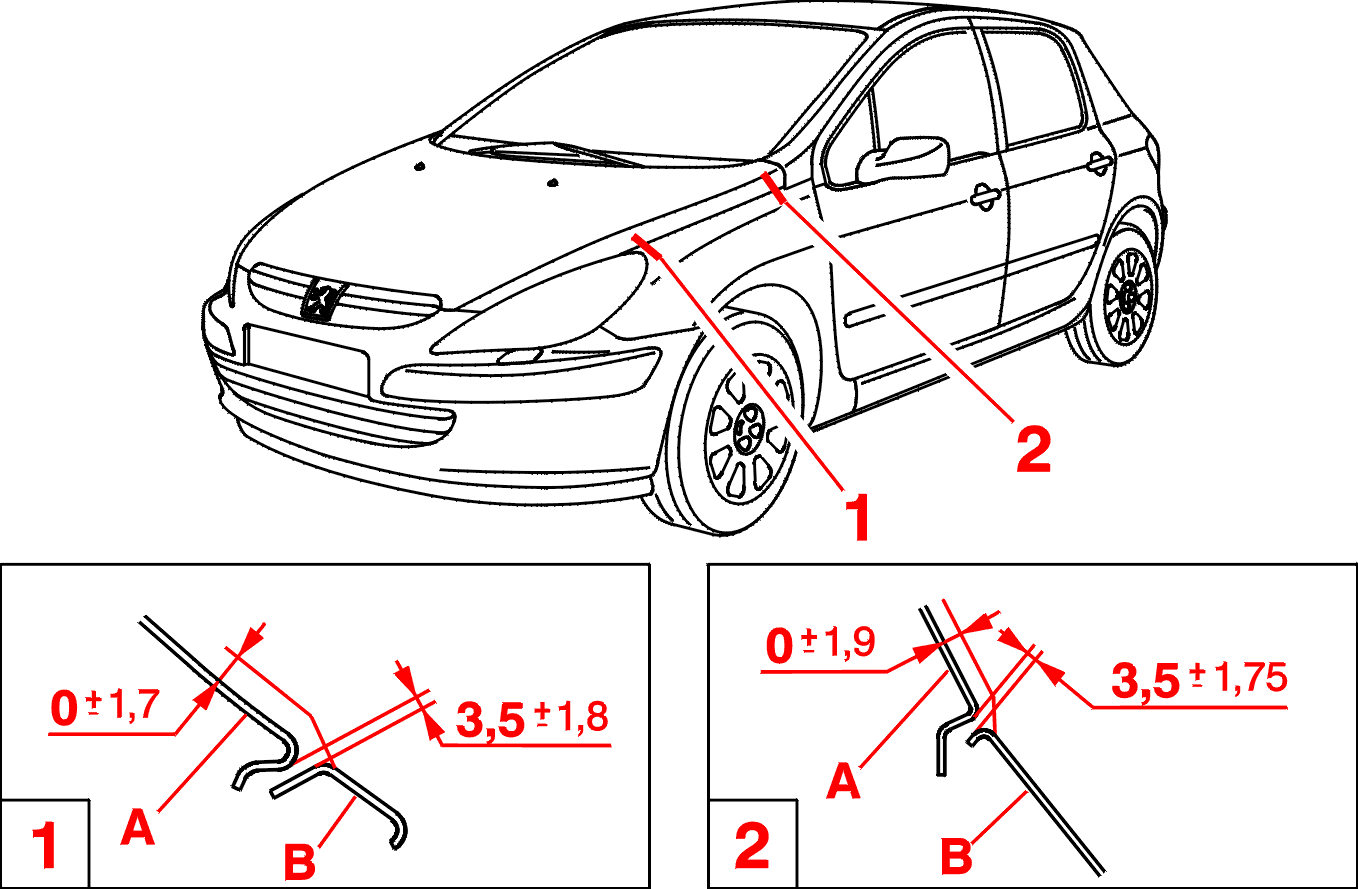

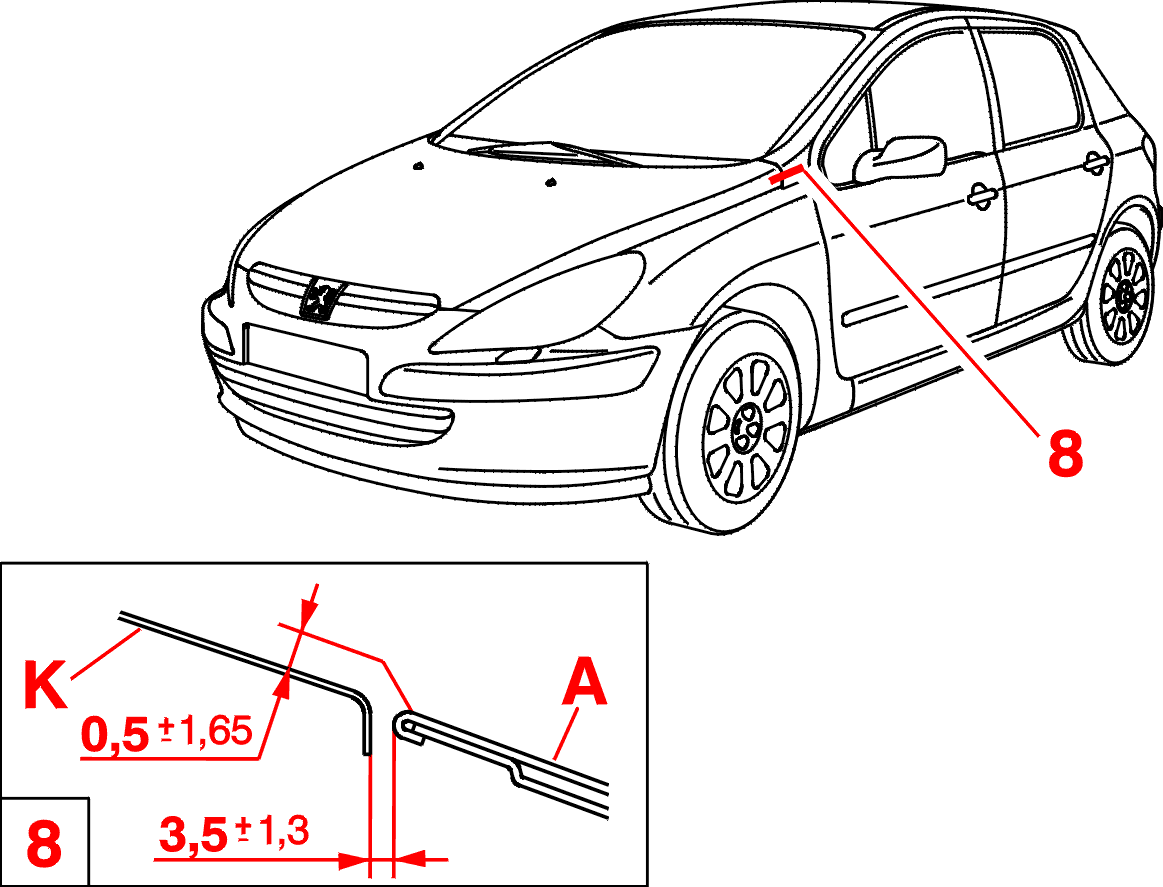

1 - VORDERTEIL

A - Fronthaube .

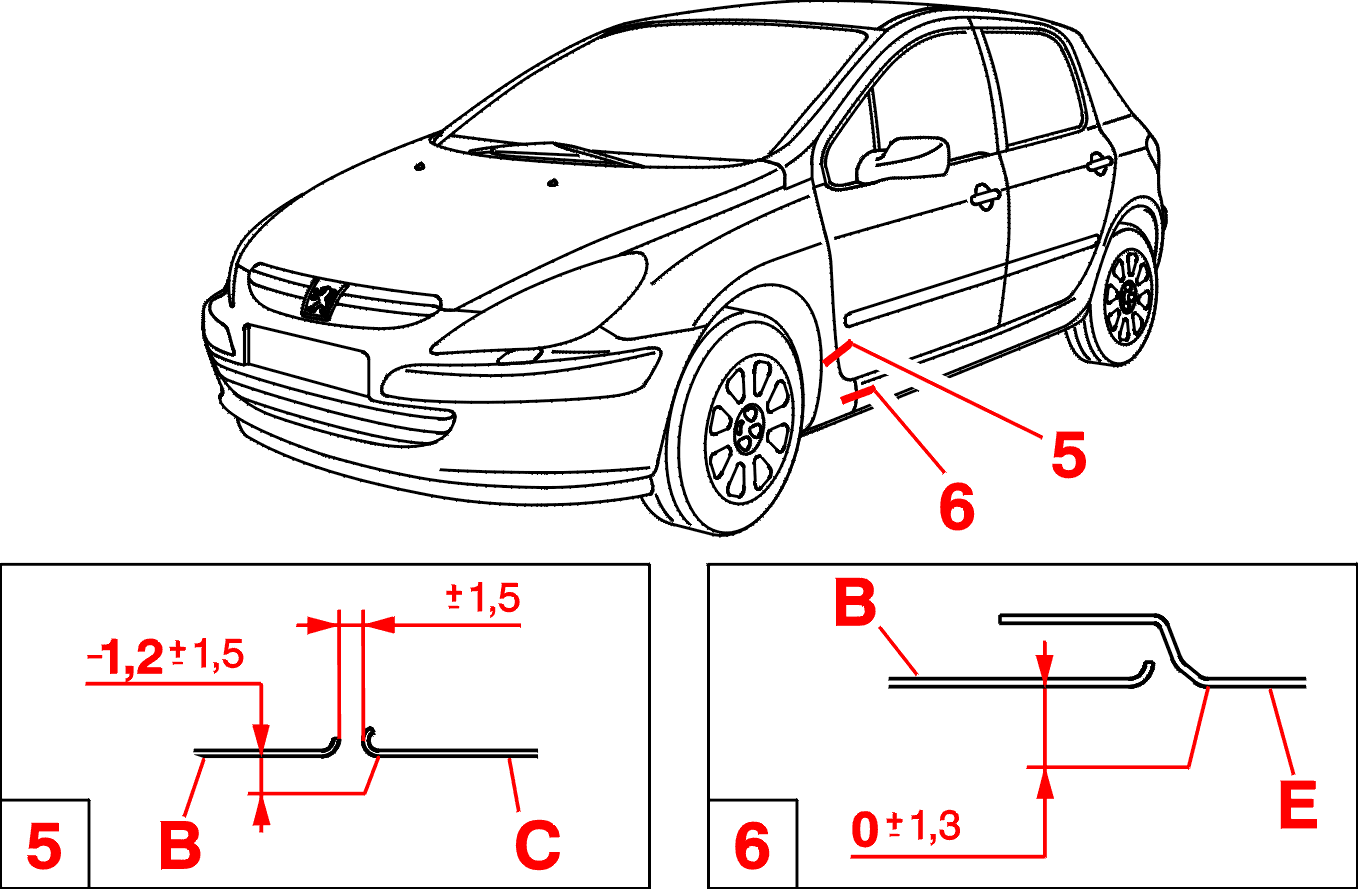

B - Kotflügel vorn .

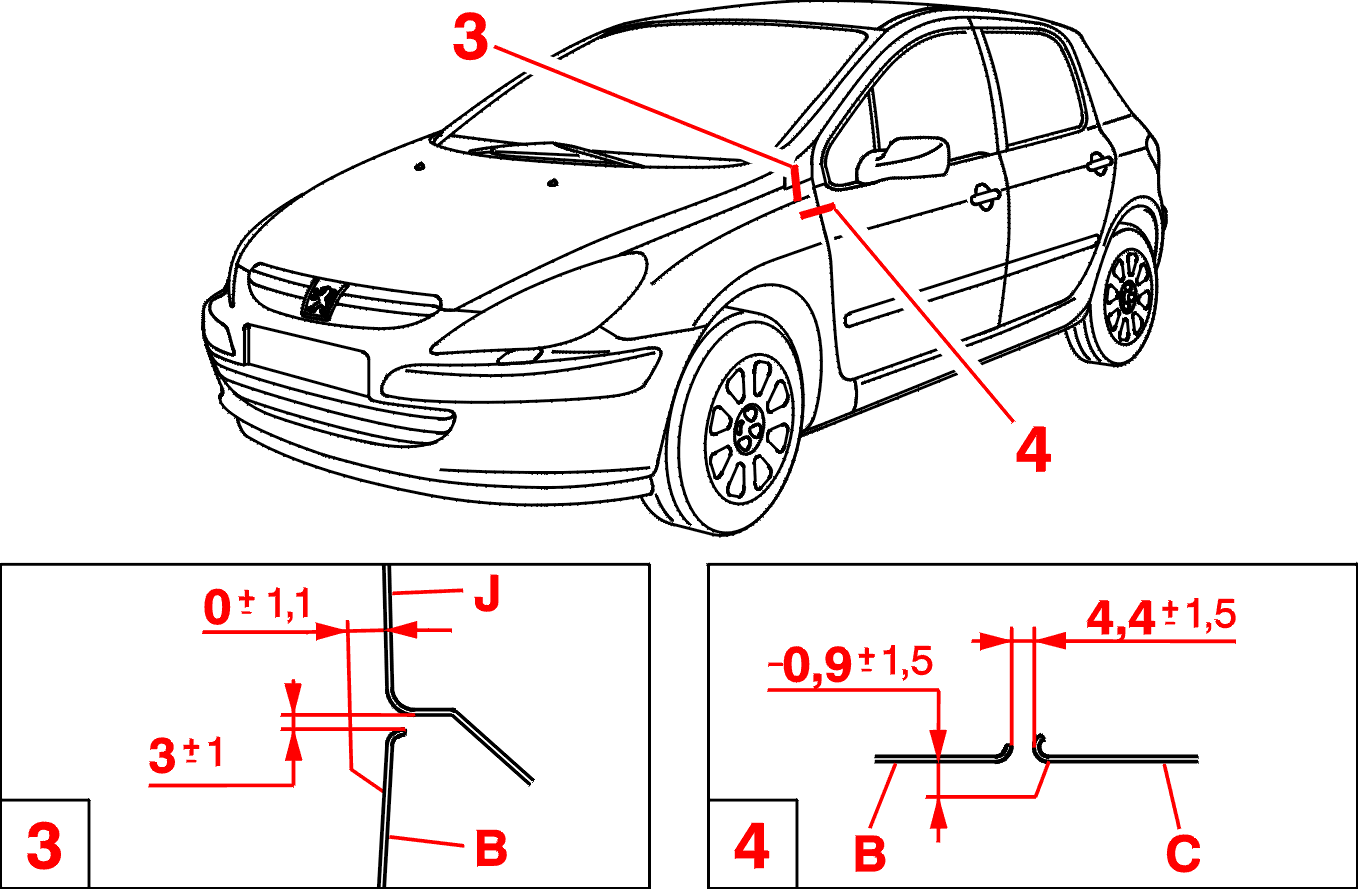

B - Kotflügel vorn .

C - Tür .

J - Türsäule .

B - Kotflügel vorn .

C - Tür .

E - Längsträger .

A - Fronthaube .

K - Dachsäule vorn (A-Säule) .

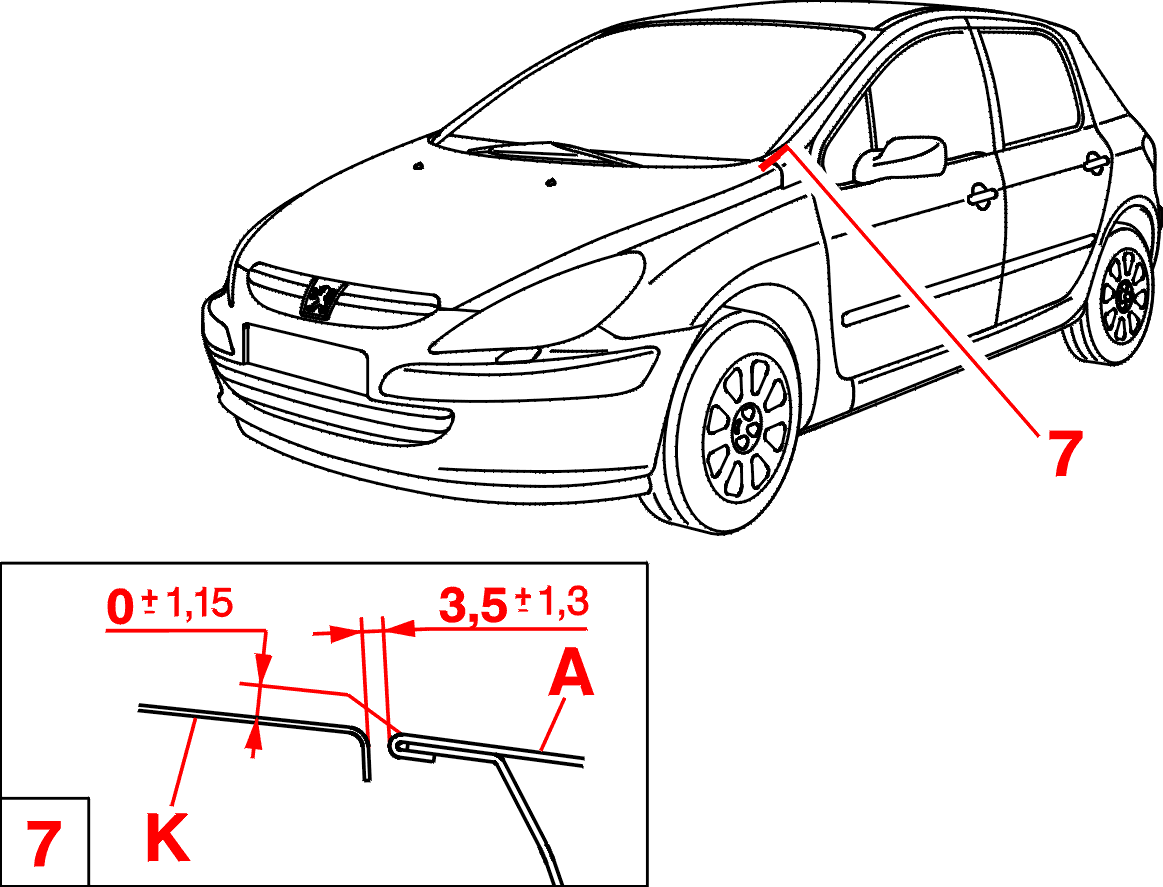

A - Fronthaube .

K - Dachsäule vorn (A-Säule) .

2 - SEITENTEILE

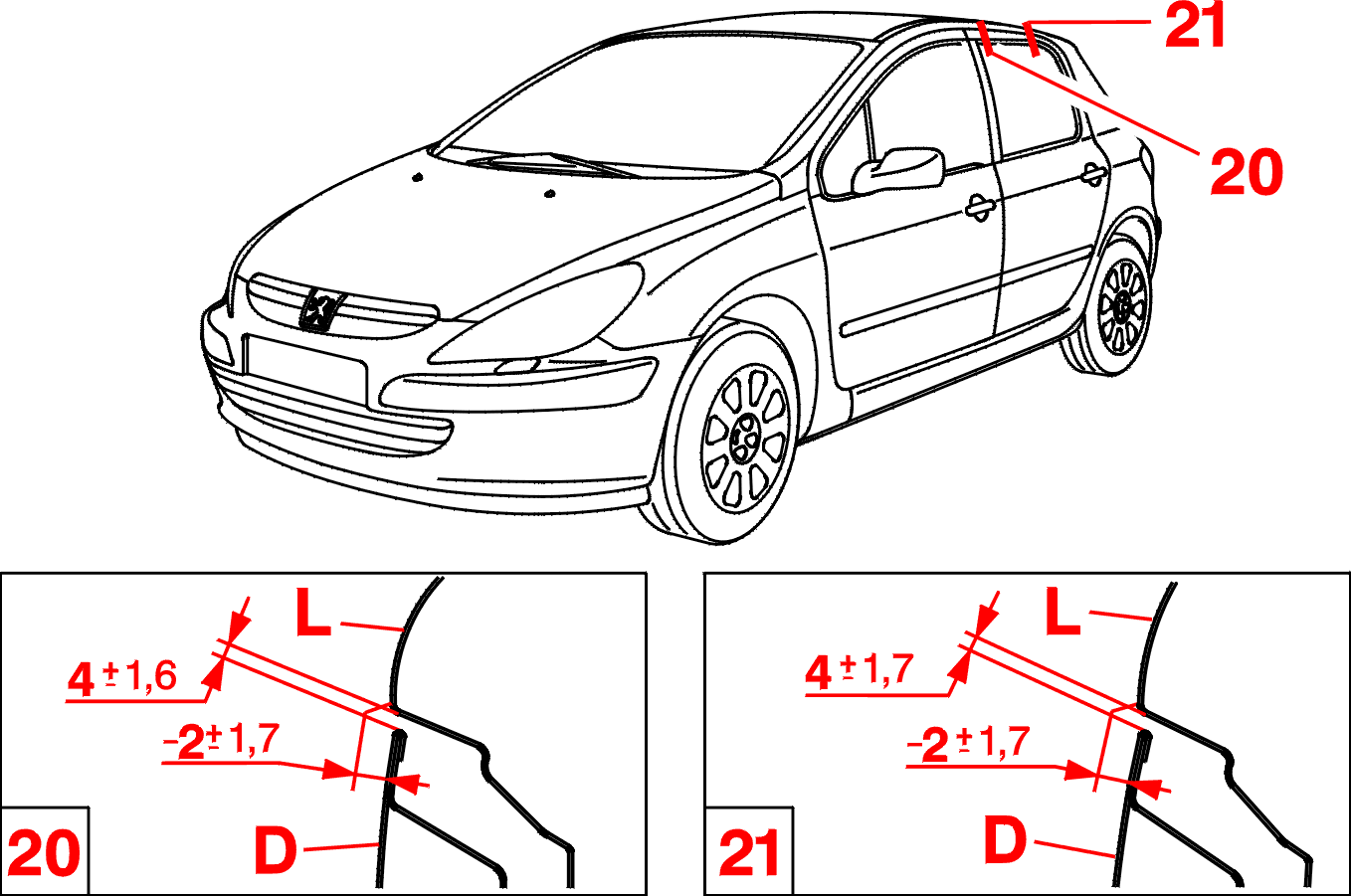

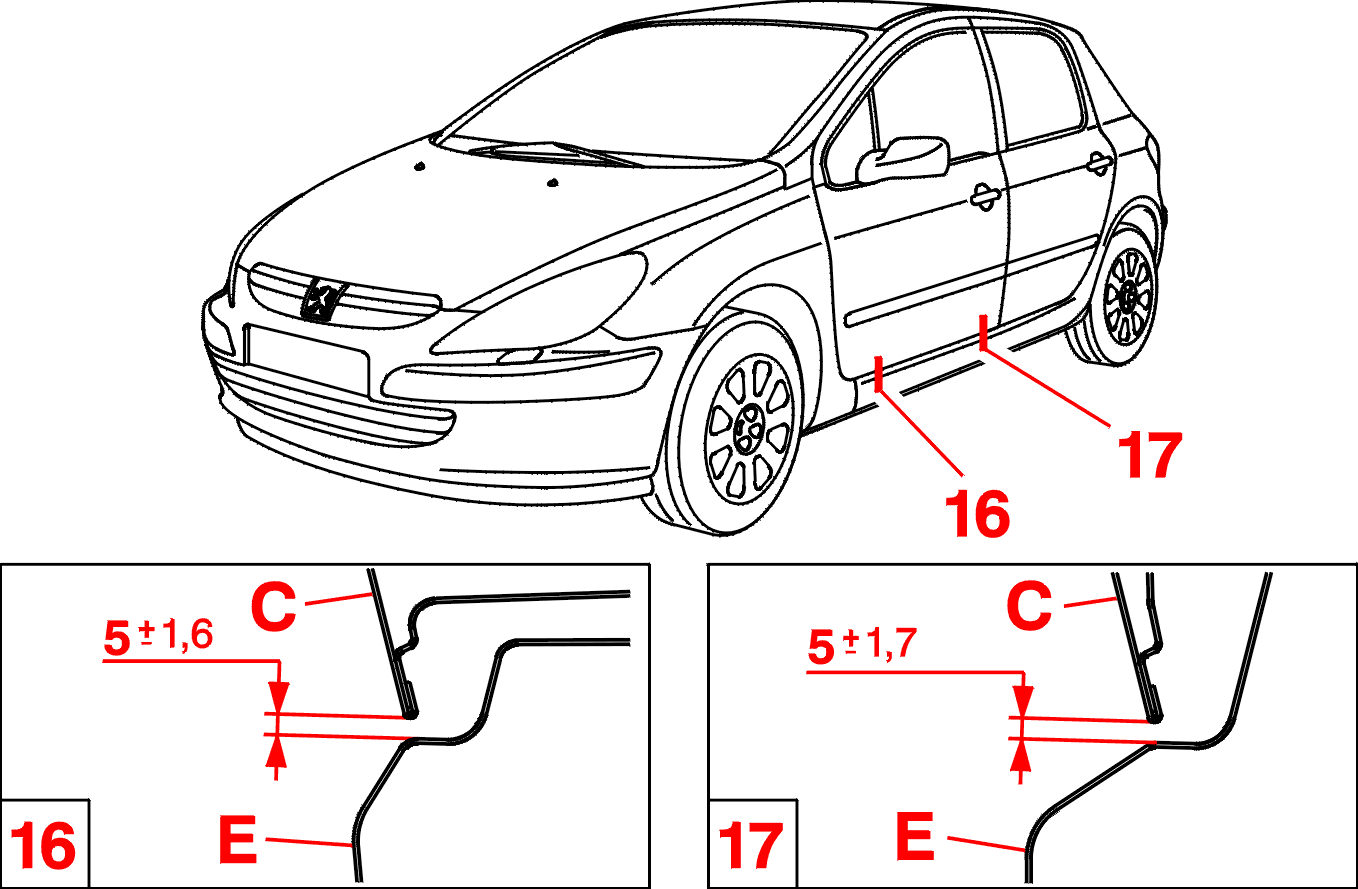

2 - 1 - 5-TÜRIGES FAHRZEUG

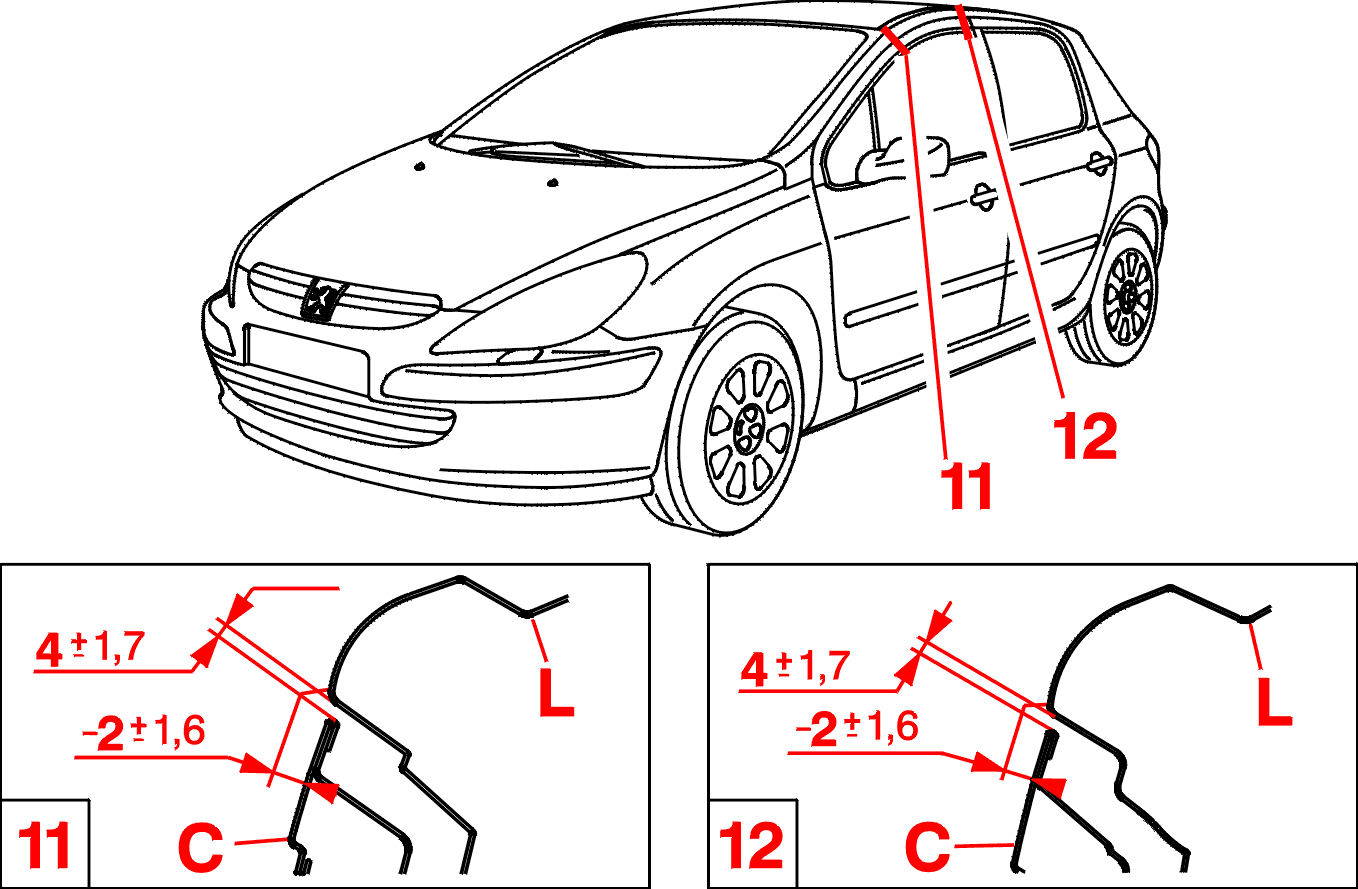

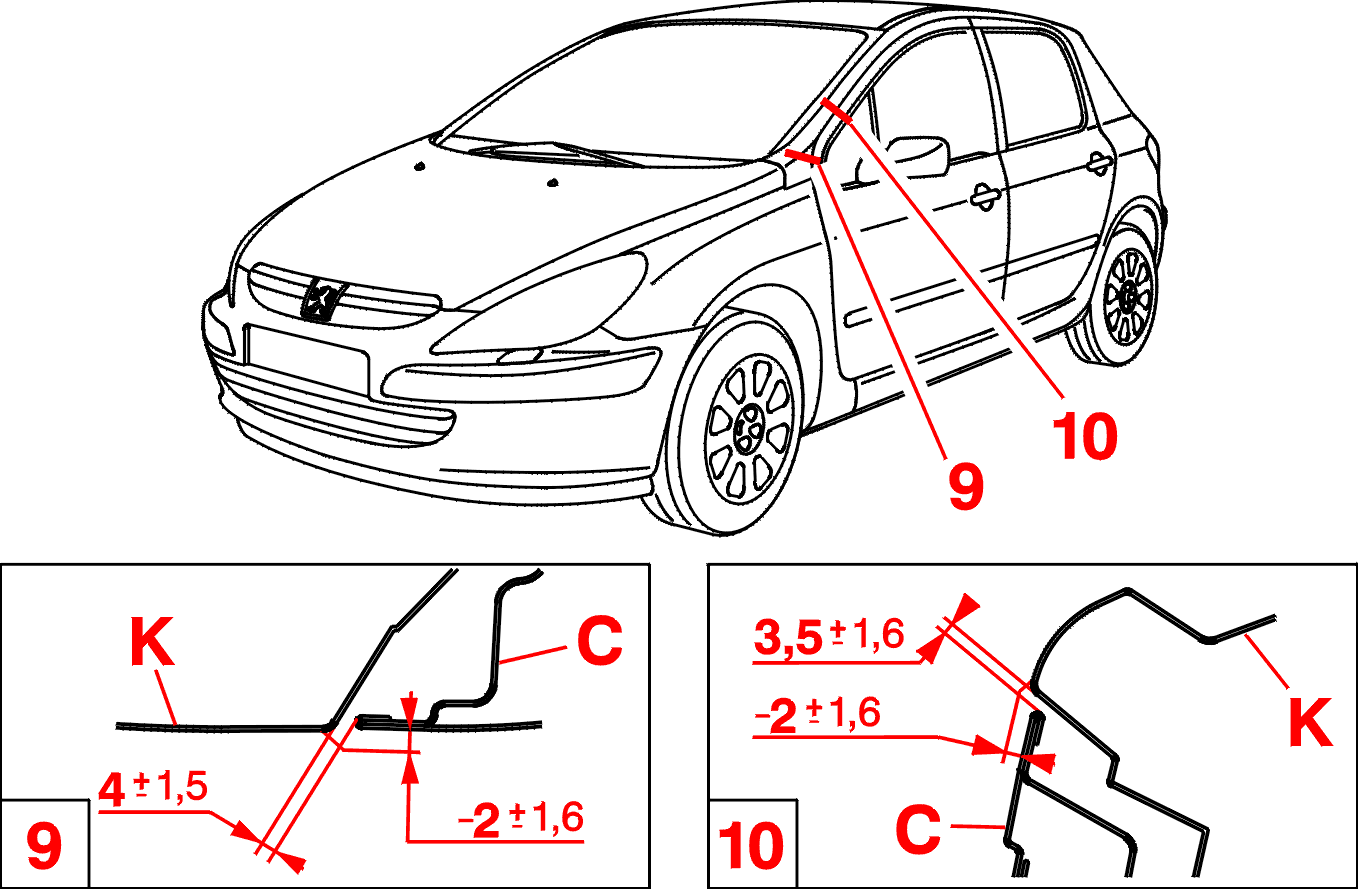

C - Tür .

K - Dachsäule vorn (A-Säule) .

C - Dachsäule vorn (A-Säule) .

L - Innenraum .

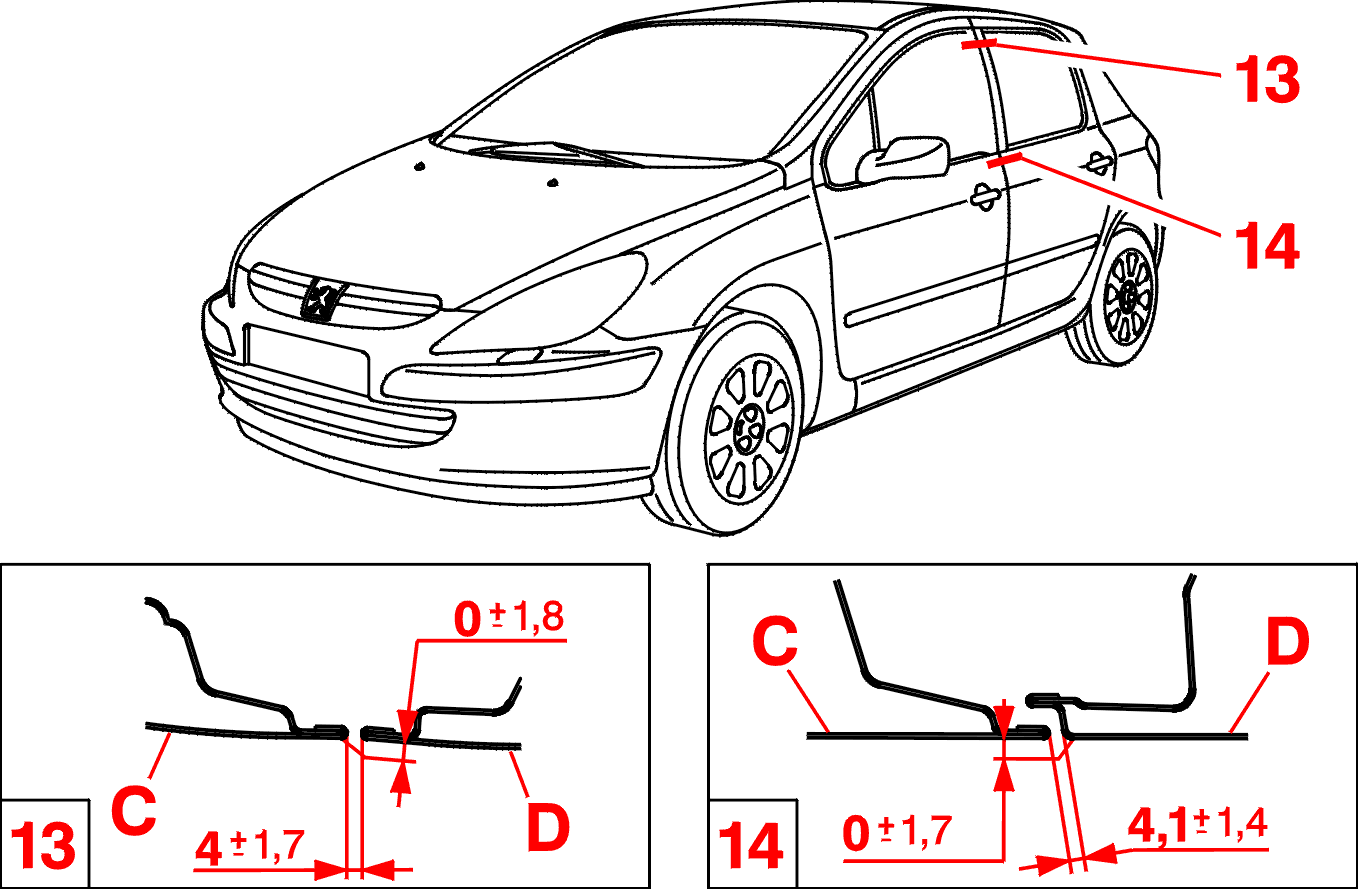

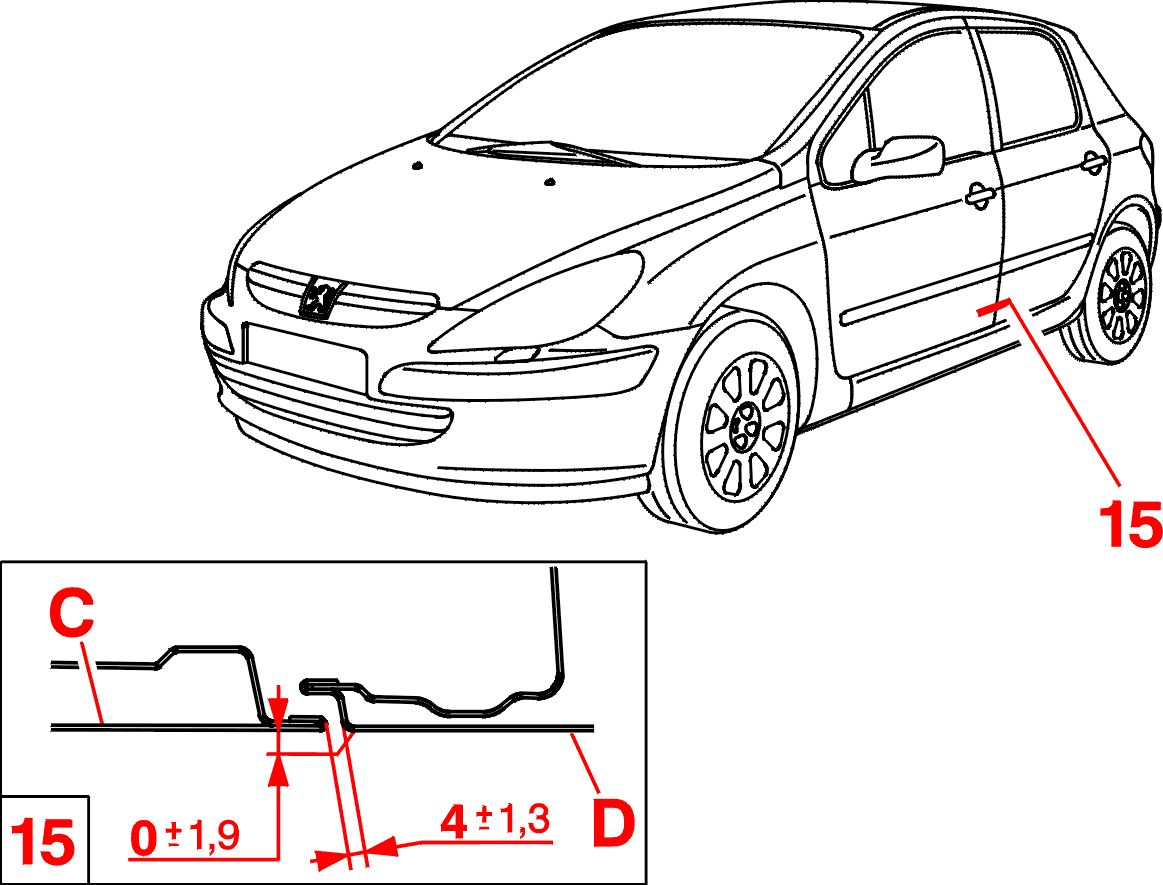

C - Tür .

D - Tür hinten .

C - Tür .

D - Tür hinten .

C - Tür .

E - Längsträger .

D - Tür hinten .

E - Längsträger .

D - Tür hinten .

L - Innenraum .

D - Tür hinten .

M - Seitenteil hinten .

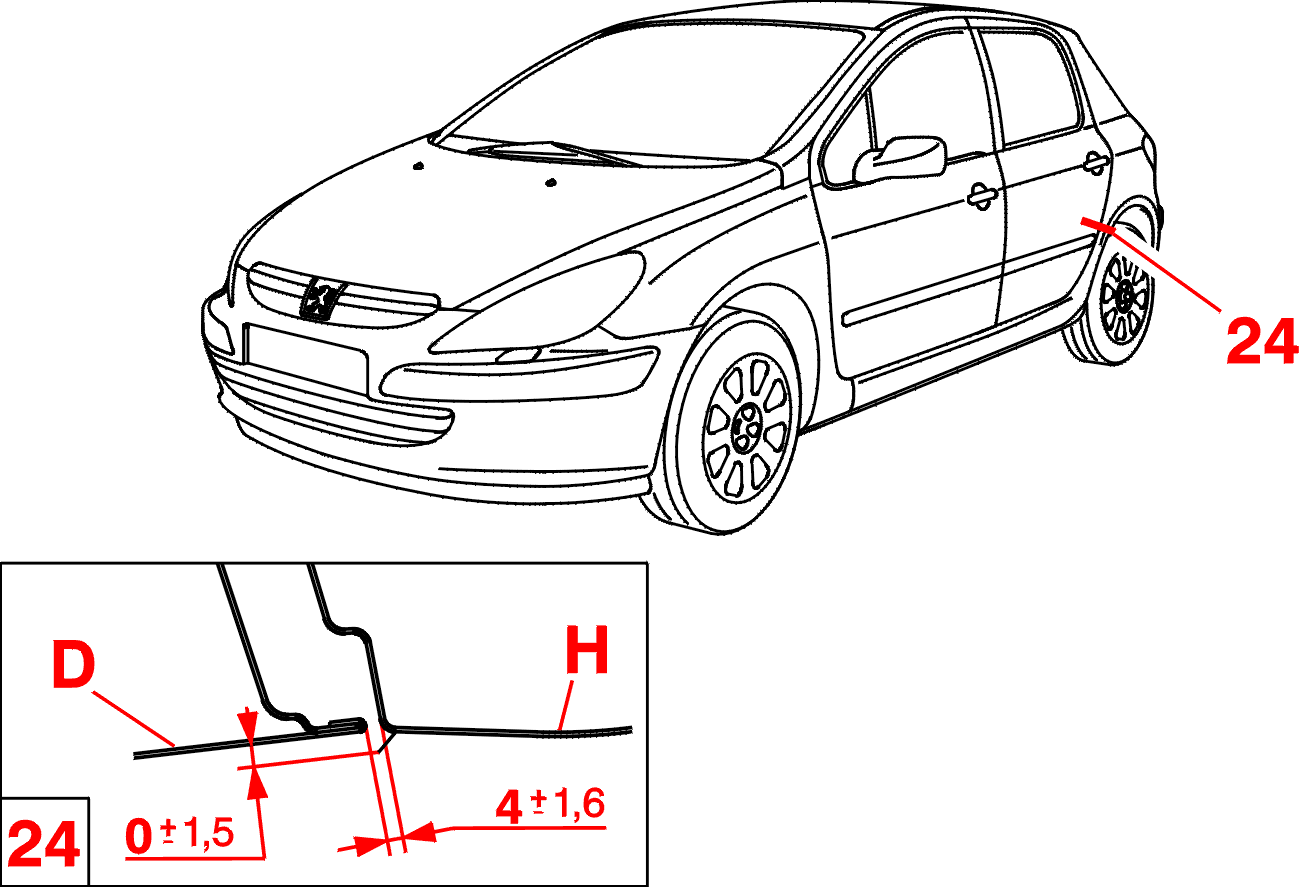

D - Tür hinten .

H - Karosserie - Seitenteil .

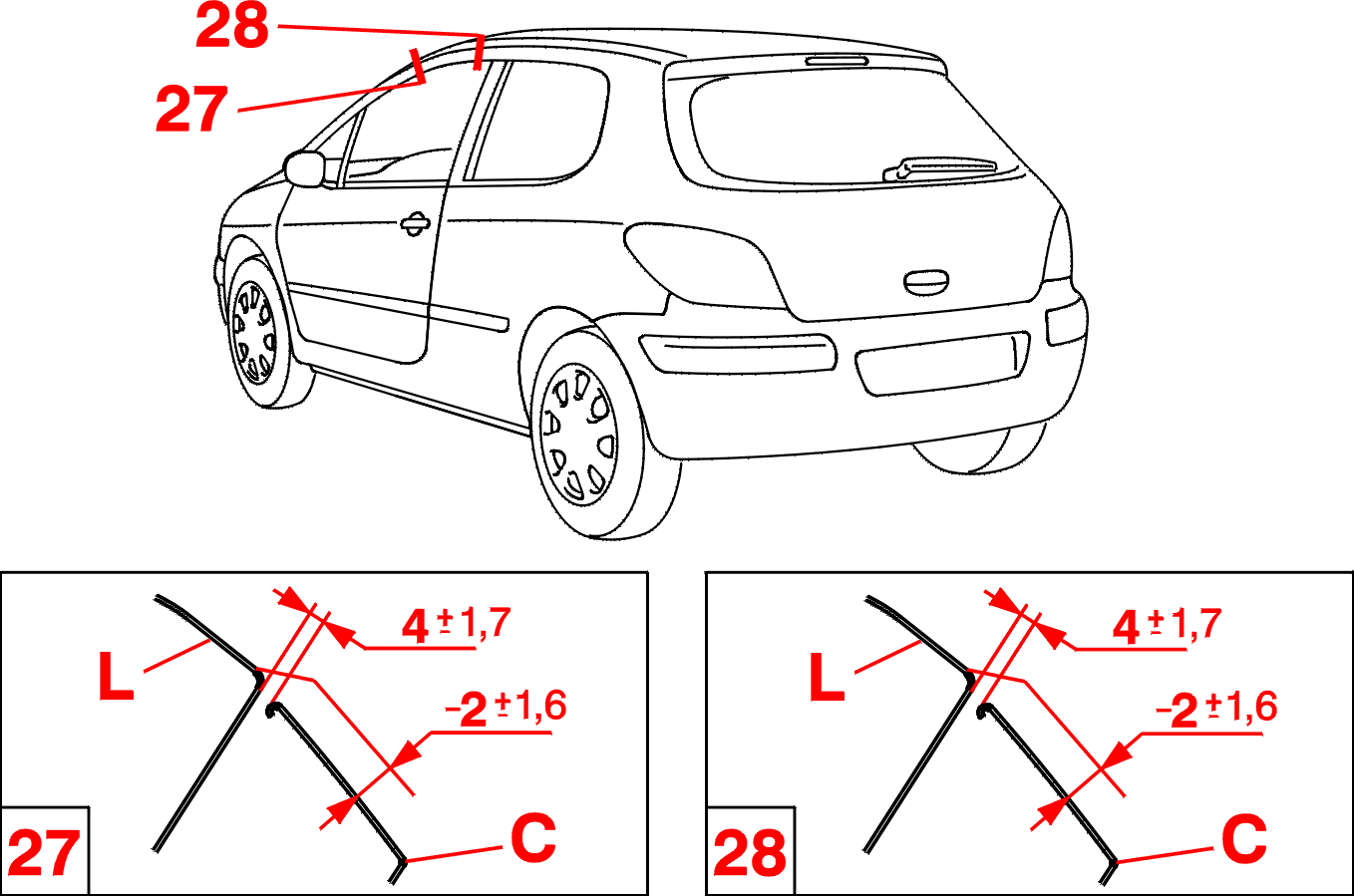

2 - 2 - 3-TÜRIGES FAHRZEUG

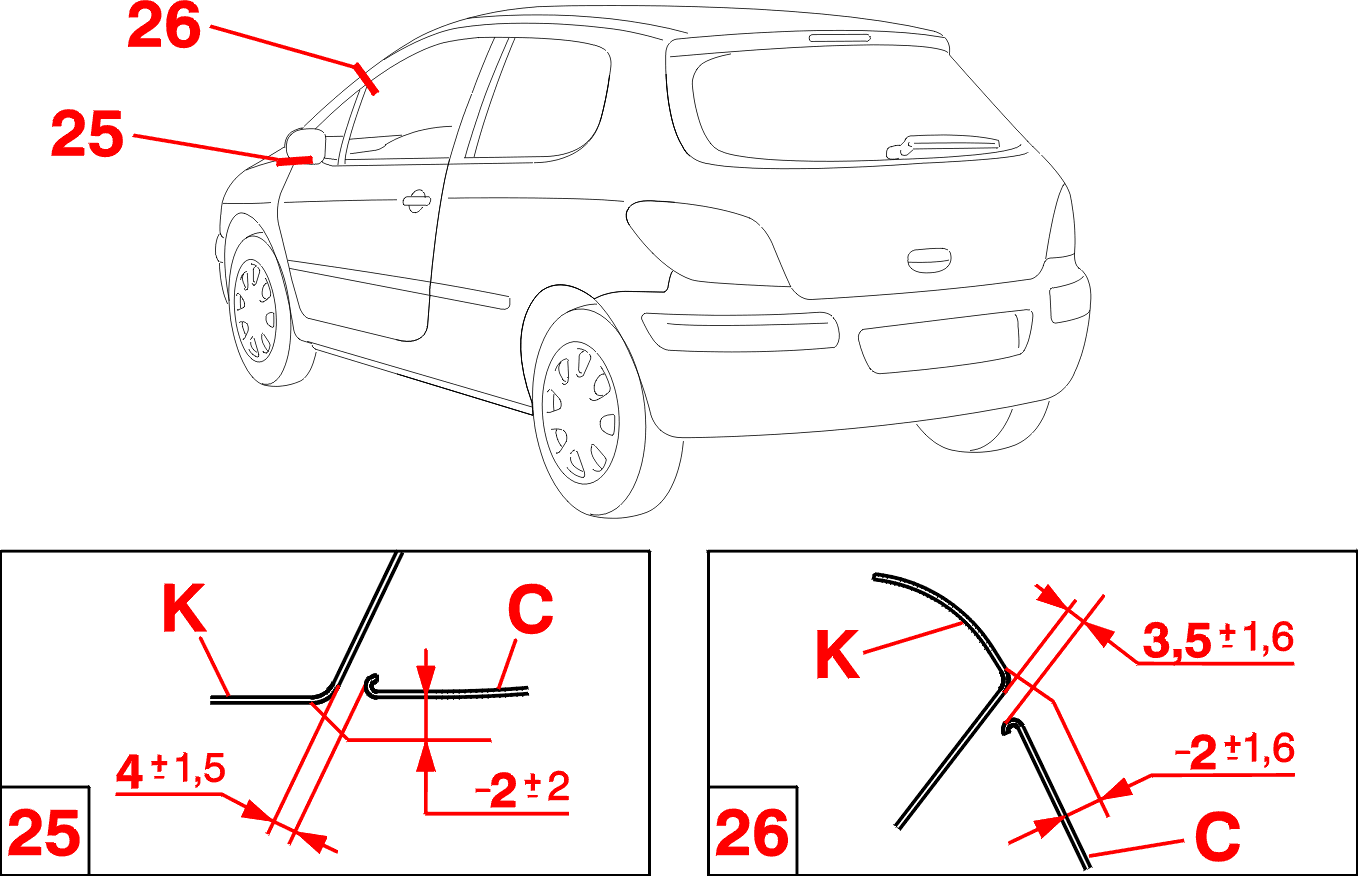

C - Tür .

K - Dachsäule vorn (A-Säule) .

C - Tür .

L - Innenraum .

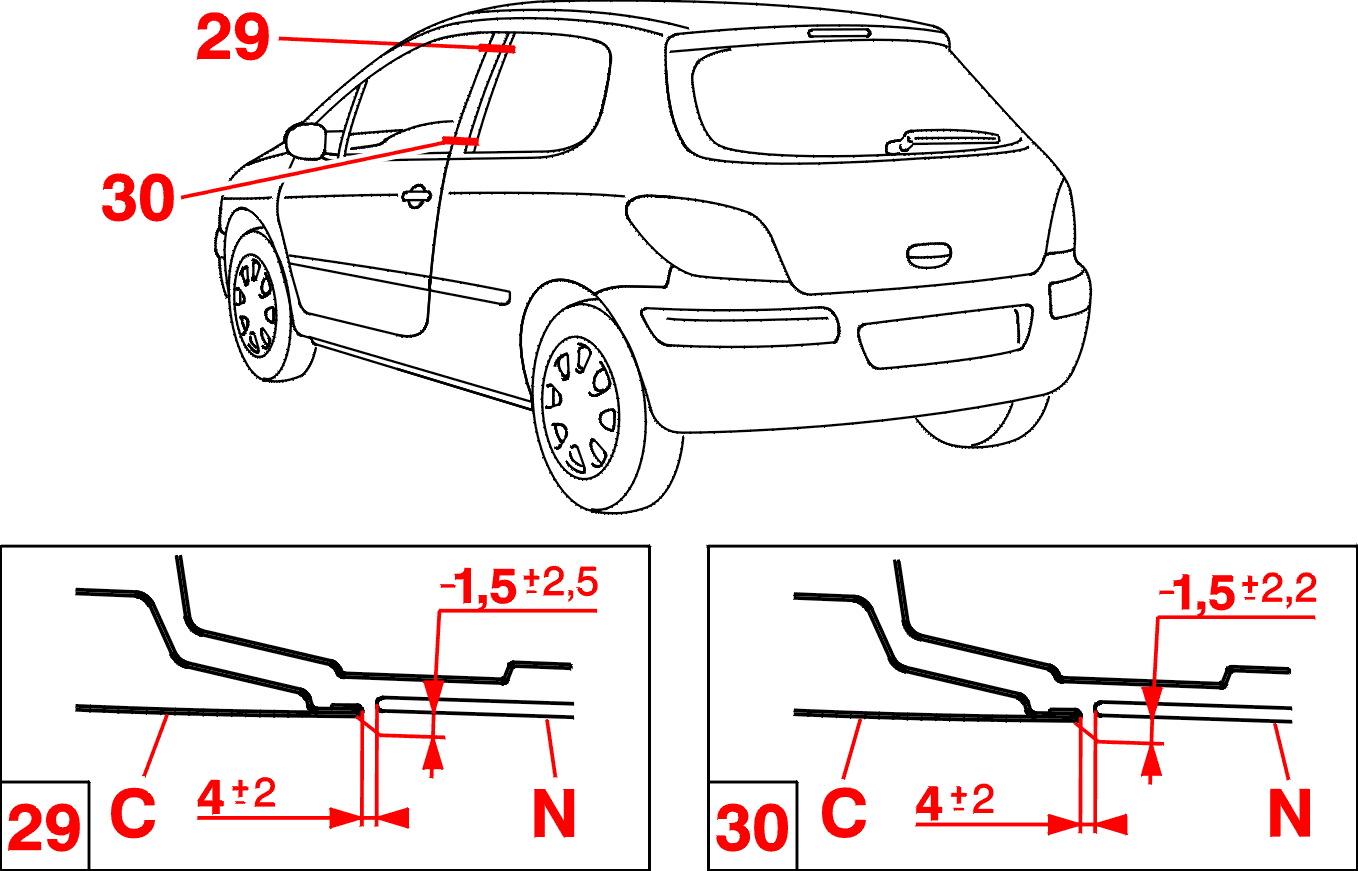

C - Tür .

N - Seitenscheibe .

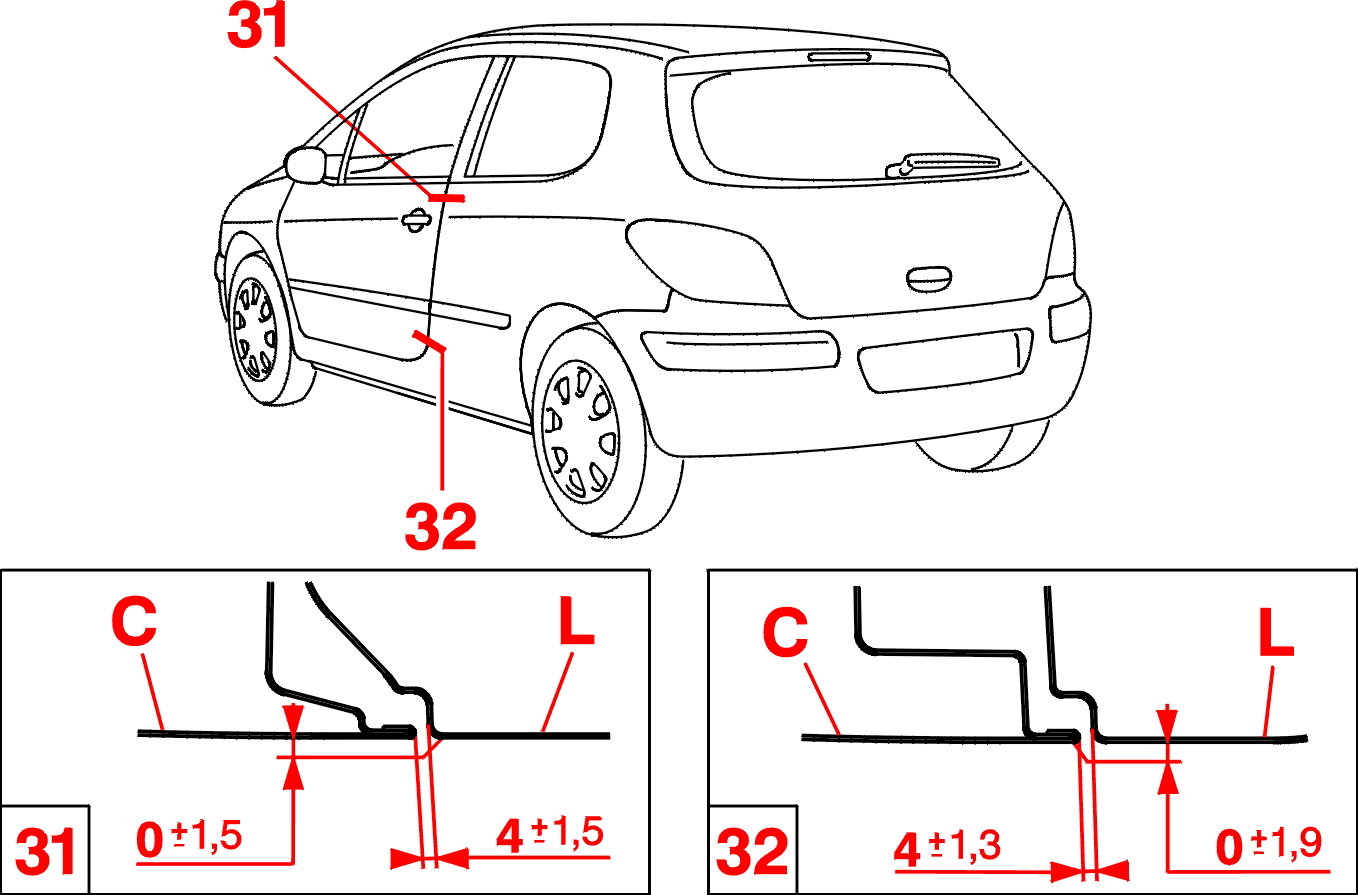

C - Tür .

L - Innenraum .

C - Tür .

E - Längsträger .

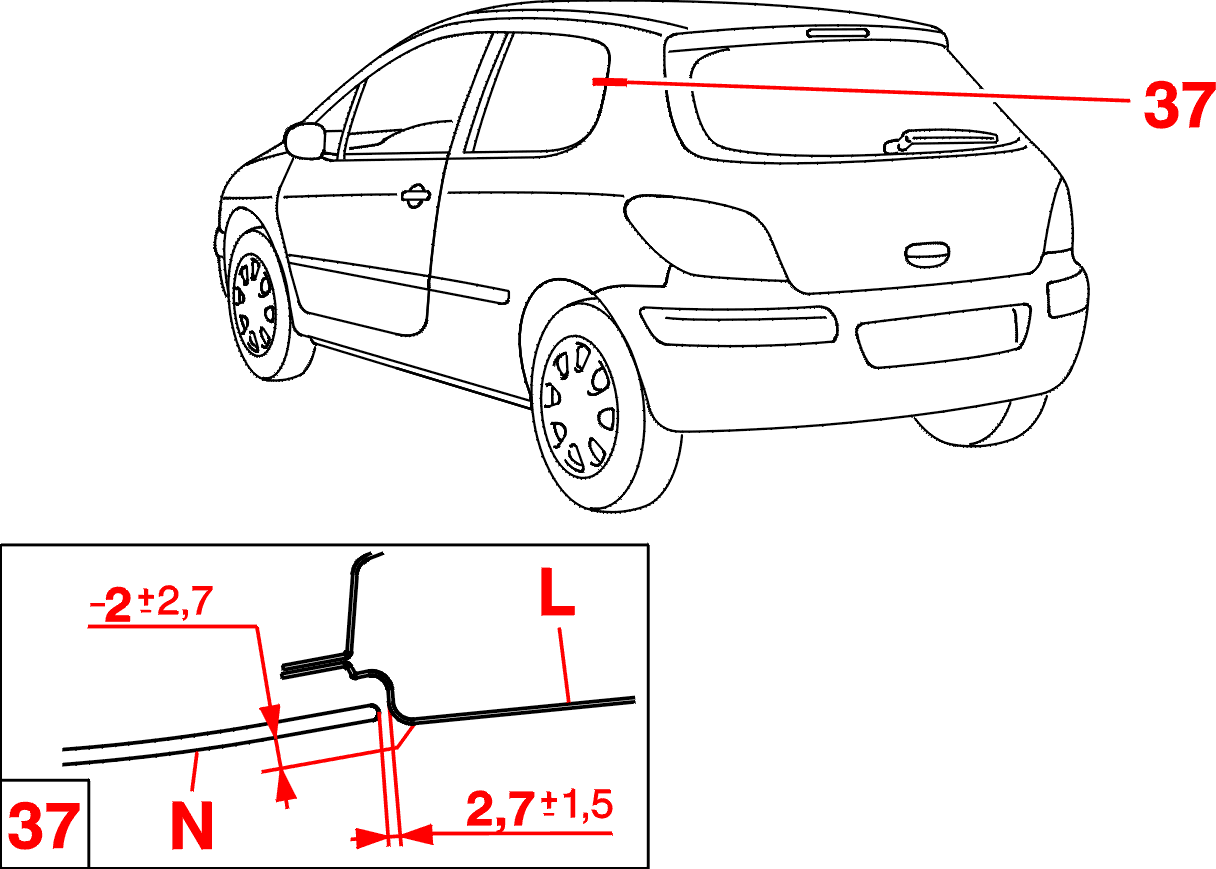

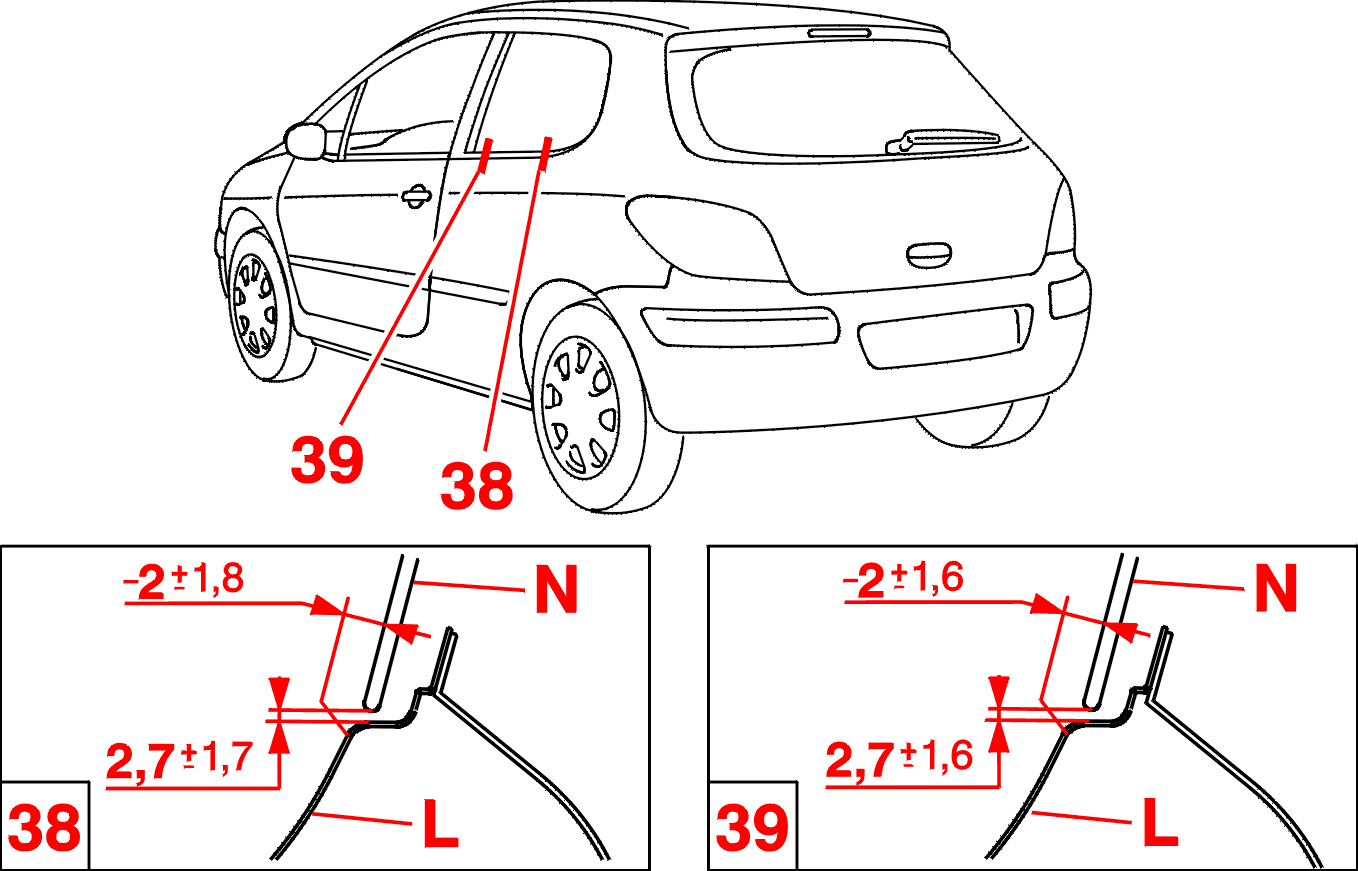

L - Innenraum .

N - Seitenscheibe .

L - Innenraum .

N - Seitenscheibe .

L - Innenraum .

N - Seitenscheibe .

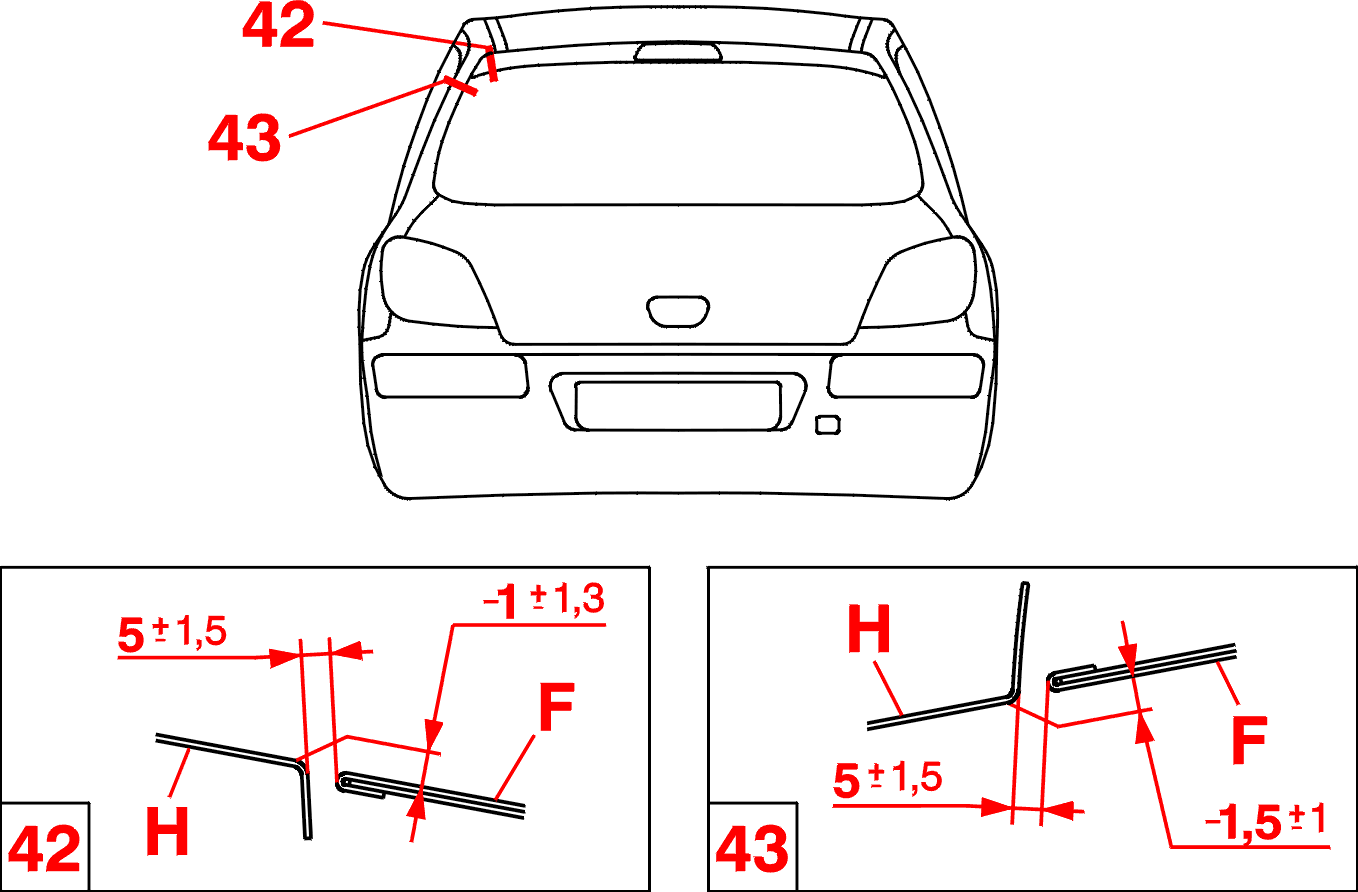

3 - HINTERTEIL

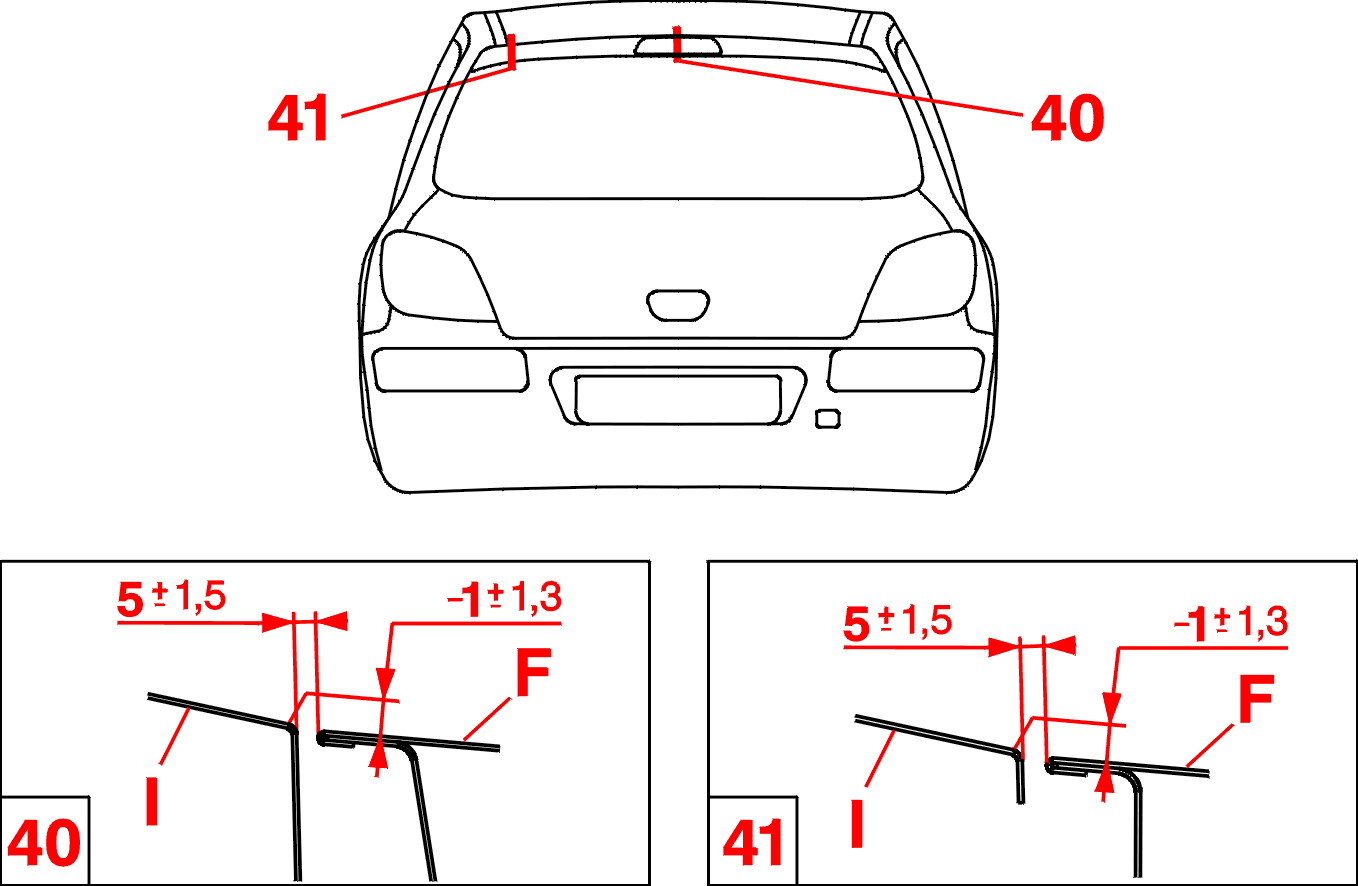

F - Heckklappe .

I - Dach .

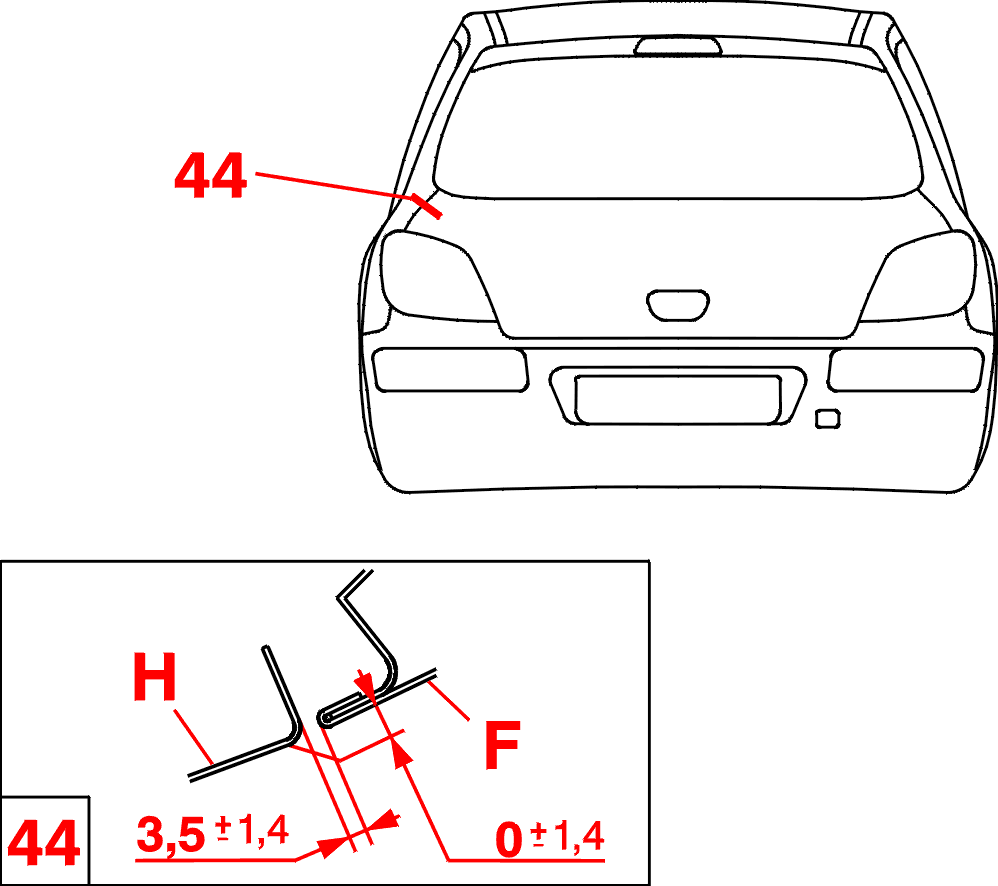

F - Heckklappe .

H - Karosserie - Seitenteil .

F - Heckklappe .

H - Karosserie - Seitenteil .

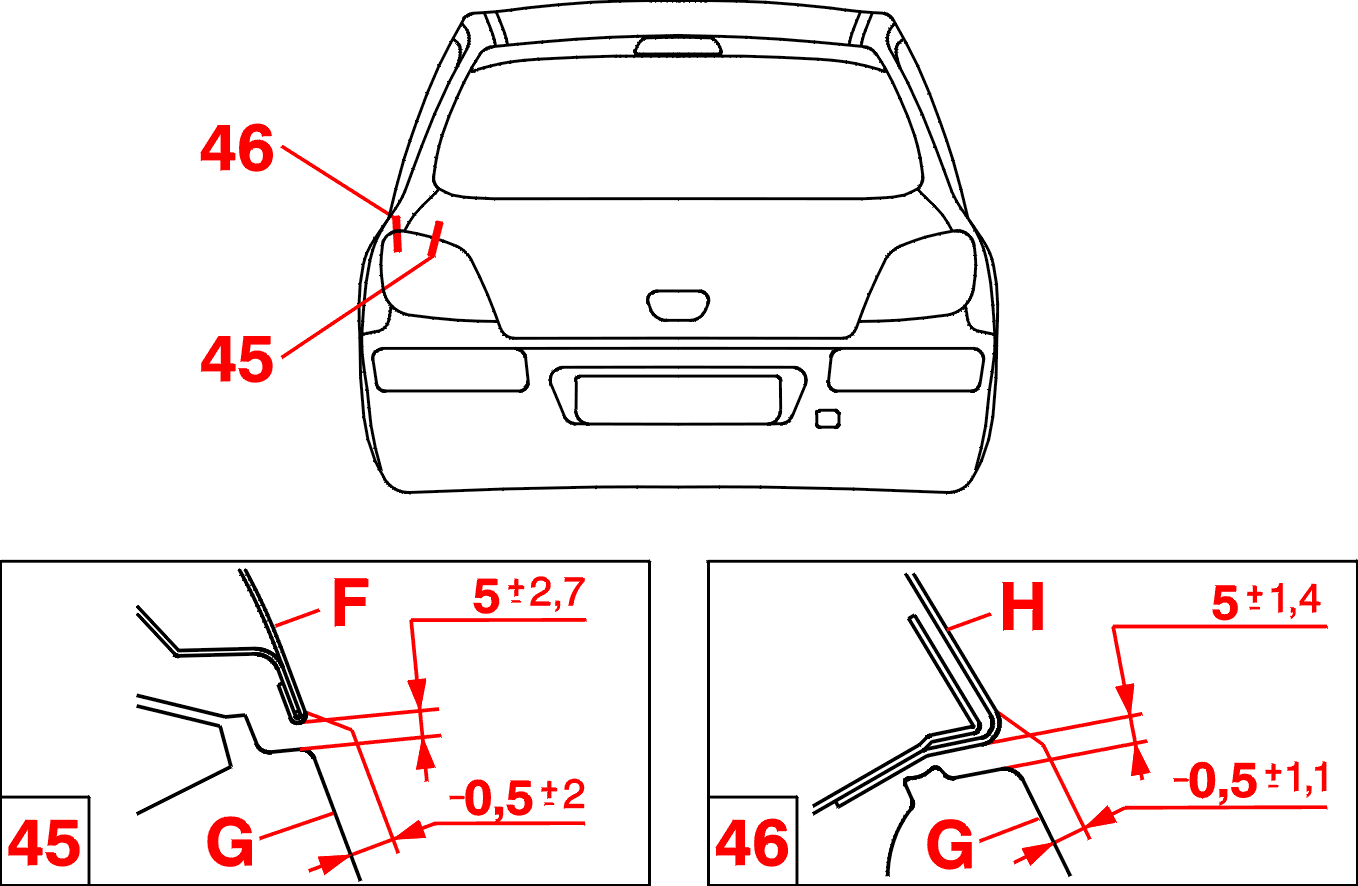

F - Heckklappe .

G - Heckleuchte .

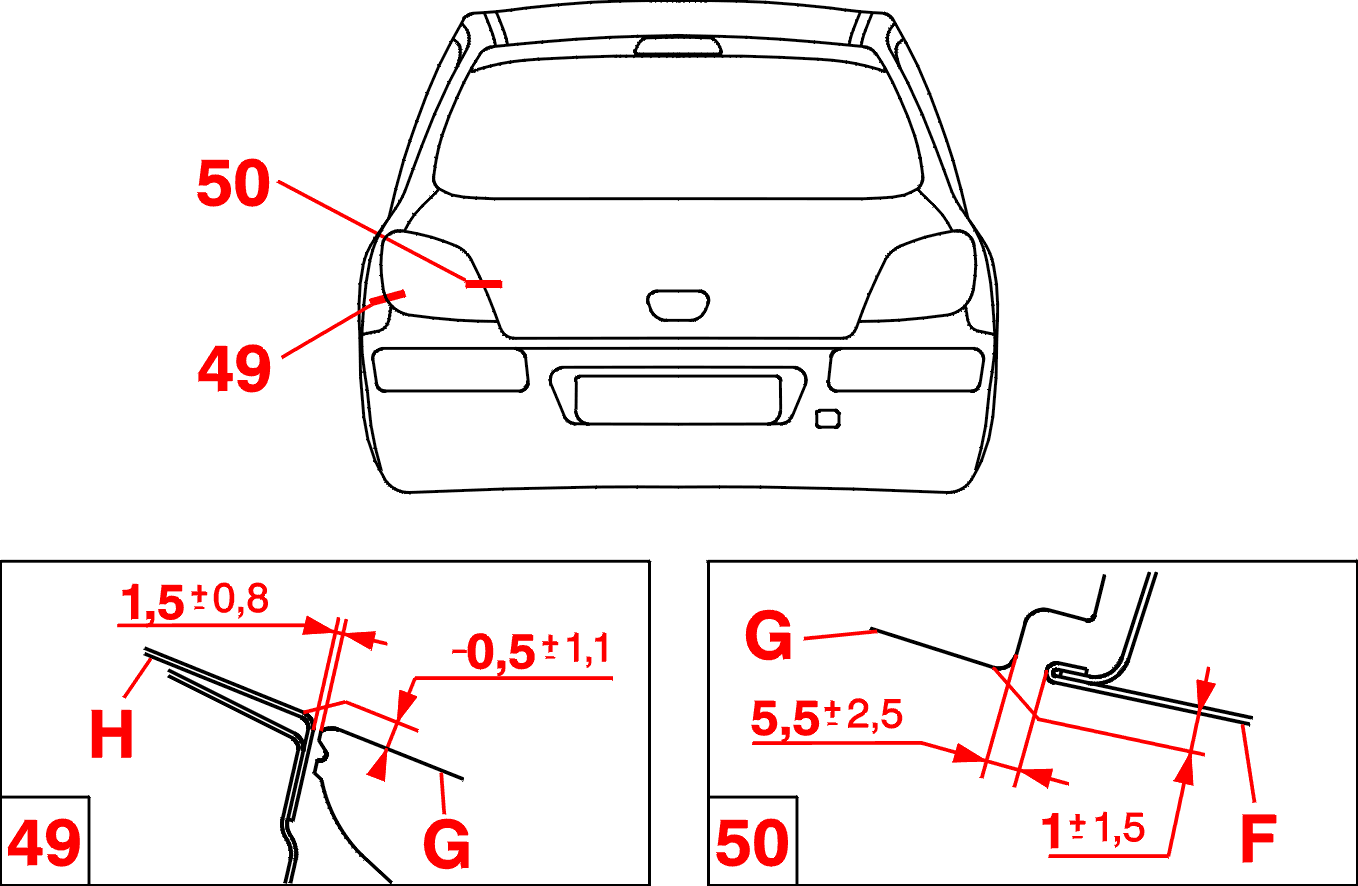

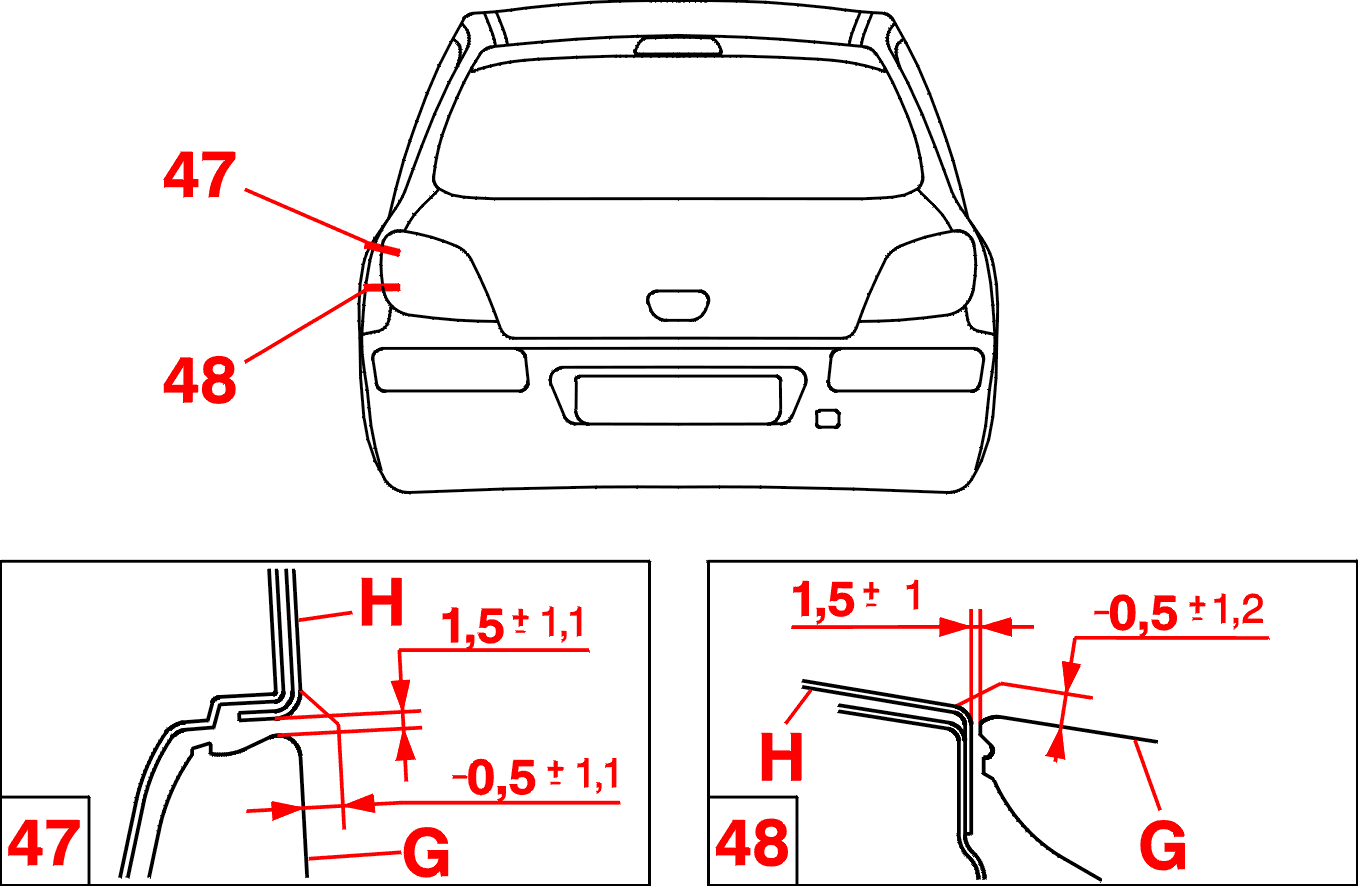

H - Karosserie - Seitenteil .

G - Heckleuchte .

H - Karosserie - Seitenteil .

F - Heckklappe .

G - Heckleuchte .

H - Karosserie - Seitenteil .
